Укладка тротуарной плитки своими руками поэтапно: варианты и технология укладки, 90 фото

Оглавление

Виды тротуарной плитки с их плюсами и минусами

Современные производители стройматериала изготавливают тротуарную брусчатку, используя разные современные технологии. В зависимости от особенностей технологического процесса, плитка для тротуаров делится на 3 вида:

  • вибролитая;
  • вибропрессованная.

Вибролитая плитка производится с использованием пластичных составов. «Начинка» стройматериала заливается при помощи оборудования в специальные емкости — «виброформы». Тротуарная плитка этого вида отличается привлекательным внешним видом, она имитирует натуральную древесину или кирпич. Чаще всего данный вид строительного материала применяют для индивидуального строительства. Вибролитые плиточные элементы используют для обустройства приусадебных участков загородных домов и коттеджей. Также их выкладывают на дорожках, расположенных в парках и на садовых участках.

Читать по теме: Гарантийная дорога

Вибропрессованная плитка изготавливается другим способом. Предварительно подготовленная бетонная смесь заливается в специальную пресс-форму. После этого она подвергается давлению, которое создает спецоборудование — вибропресс. Благодаря особой технологии изготовления, строительный материал имеет строгую форму с шероховатой поверхностью.Вибропрессованной плиткой выкладывают тротуары, мостовые, площади и дороги в многолюдных и общественных местах.

Современным потребителям доступно большое количество вариантов изделий разнообразной цветовой гаммы. Также тротуарная плитка бывает различной формы, наиболее востребованы следующие фигурные элементы мощения:

  • соты;
  • брусчатка;
  • чешуя;
  • клевер;
  • волна;
  • руно;
  • гжелка;
  • цветок.

В зависимости от материала из которого изготовлена тротуарная плитка, она подразделяется на несколько видов. У современных потребителей популярностью пользуются сравнительно недорогие стройматериалы из бетона и глины. В обустройстве загородных участков часто используется глиняная тротуарная плитка, имитирующая кровельную черепицу. Для улучшения технических характеристик стройматериала производители могут добавлять в плитку вяжущий материал, например, гранитную крошку.

Самой износостойкой является гранитная плитка, отличающаяся превосходными прочностными характеристиками природного камня. Она легко переносит резкие перепады температур, за счет чего имеет длительный срок эксплуатации. Бетонные плиты приходят в непригодность через 3-4 года, асфальтовое покрытие начнет деформироваться через 2 года, а гранитная плитка прослужит более 25 лет. Еще 1 плюс гранита — он не требует дополнительных средств защиты от повреждений. Минус натурального стройматериала – высокая стоимость.

Преимущества и недостатки укладки на бетон

По техническим характеристикам поверхности из бетона имеют следующие преимущества:

  1. Фундамент отличается высокой прочностью, долговечностью, стойкостью к перегрузкам, механическим деформациям, износостойкостью.
  2. Монтаж плит на выровненную поверхность простой, не требует применения крупногабаритной строительной техники (катка для асфальта, прессовочного аппарата).
  3. Технология кладки обеспечивает отсутствие усадок покрытия, за счет большой массы бетонная стяжка распределяется по дорожному полотну равномерно и сохраняет заданные размеры.
  4. Стоимость работ и материалов при монтаже на бетон ниже других способов обустройства дорожного полотна и сопоставима с заливкой асфальта.
  5. Работы могут быть выполнены самостоятельно без привлечения дополнительных специалистов и в небольшие сроки.
  6. Преимуществом является широкий ассортимент плит для монтажа, наличие разных цветов, фактур, габаритов и форм изделий.
  7. Плиты являются устойчивой опорой с нескользящими поверхностями в периоды дождей и снега.
  8. При укладке бетонного слоя применяются армирующие металлические и металлопластиковые конструкции, увеличивающие срок годности дорожного полотна и прочность основы под декоративные блоки. Основание не изменяет конфигурацию в отличие от песчаной подушки.
  9. Покрытие ремонтопригодно, легко демонтируется и корректируется. При необходимости можно внести дополнения в дизайн придомового участка. Работы по демонтажу и корректировке проекта не требуют больших затрат.

Особенности монтажа тротуарной плитки

Данное покрытие позволяет полностью избежать бетонирования и прочих «мокрых» процессов отделки, но только на грунтах с нормальной несущей способностью. Если участок расположен на свежей насыпи, подрабатываемых и проблемных почвах (например, песок пылеватый или чистая глина), имеет сложный рельеф, необходимо бетонирование основания для обеспечения жесткого подстилающего слоя и равномерного распределения нагрузок на грунт.

На песках, гравелистой, скальной почве, супеси и суглинке достаточно снять пахотный слой и заменить его нерудным материалом:

  • тропинки – песок;
  • парковки – щебень 5/20.

Щебеночное основание стоянки.

Чтобы исключить взаимное перемешивание грунта с щебнем и песком, следует выстелить дно котлована геотекстилем и завести этот нетканый материал на боковые стенки. Уплотнять виброплитой необходимо слои по 10 – 15 см толщины максимум.

Слой геотекстиля.

Виброплита с электрическим или бензиновым приводом понадобится на дальнейших этапах в любом случае. Поэтому её арендуют или изготавливают самостоятельно. Так же потребуется инструмент:

  • правило – специальное, изготавливается из доски, обычное штукатурное 1,5 – 2 м;
  • киянка резиновая – для укладки тротуарной плитки (ТП) и монтажа поребриков;
  • уровень – предпочтительнее лазерный, но сгодится и пузырьковый, на сложном рельефе – гидравлический;
  • щетка жесткая – нужна для заполнения швов на последнем этапе;
  • УШМ («болгарка») – используется для кроя элементов облицовки;
  • шнур – разметка трассы, уклонов;
  • мастерок и лопата – подсыпка и выравнивание песка.

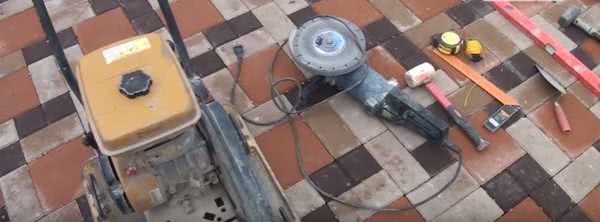

Инструмент для мощения ТП.

На сложном рельефе вначале производится террасирование подпорными стенами. В противном случае боковые подвижки почвы нарушат геометрию дорожек уже через пару лет эксплуатации.

Террасирование участка габионами.

Даже на ровных участках необходим уклон брусчатки, так как материал является водонепроницаемым, а щелей между элементами мощения недостаточно, чтобы быстро отвести ливневые и паводковые стоки. Между бордюрами и плиткой желательно смонтировать лотки ливневки, а под вертикальными стоками кровельных водостоков интегрировать в покрытие дождеприемники.

Ливневка внутри садовой дорожки.

Технология укладки тротуарной плитки на песок и бетон

Использование бетонного основания под мощение тротуара требует применения усиливающих элементов. Для этих целей рекомендуется применять армированные пластины с ячеистой структурой. В эти пустоты впоследствии будет заливаться бетонная смесь.

Данная технология мощения предлагает два весомых преимущества. С одной стороны покрытие приобретает высокий уровень прочности, с другой – благодаря этому тротуар способен выдерживать серьезные нагрузки в условиях интенсивной эксплуатации. К минусам можно отнести только высокую стоимость такого строительства.

Технология мощения на песчаную подушку относится к классическим методам оформления тротуаров. На этот тип основания может укладываться даже специальное резиновое покрытие, предназначенное для дорожек.

 Песчаная подушка под брусчатку или тротуарную плитку.На заметку! Используйте при укладке своими руками тротуарной плитки на песок специальный инструмент (деревянную киянку, резиновый молоток), чтобы не повредить покрытие.

Работа с песчаной поверхностью характеризуется простотой. Выполнение тротуара можно выполнить в этом случае даже своими руками. Но это не значит, что технология  не требует определенных усилий и стараний с вашей стороны.

Тротуарная плитка является функциональным покрытием для придомовой территории.

Существуют и отрицательные стороны технологии, которая предполагает мощение плитки на песок. Основание может вымываться из-под плитки во время сильных дождей. Чтобы этого избежать потребуется установить по всему периметру дорожки специальные бордюры. Их установка значительно усложняет технологию.

Подготовительный этап: разметка и трамбовка площадки

Для начала следует определиться с размерами участка и учесть все нюансы, создать для удобства план-чертеж. Выбираем тип плитки, какой узор или цвет хотели бы. Учитывая размеры, подсчитываем количество материала. Желательно также разметить участок, для этого используйте колышки и веревку.

Проверьте несколько раз все нюансы, учтите неудобства и прочие

Особенно внимание обращайте на растительность, деревья или кустарники нужно обойти или вовсе удалить с участка, особенно если это молодые деревца. По мере разрастания корни деревьев или кустарников начнут поднимать почву, за счет этого будет наблюдаться вспучивание плитки, которая будет ломаться, подниматься и проседать в каких-то местах

Поэтому отступление от саженца лучше делать не менее метра, а лучше больше.

Перед укладкой тротуарной плитки надо провести работы по подготовке грунта. В первую очередь необходимо снять верхний слой почвы, что позволит выровнять неровности, уплотнить грунт и создать песчано-гравийную подушку. Характеристики площадки зависят от назначения участка. Для обустройства тротуаров делают площадку 20 см глубиной, а для автомобильных парковок и подъездов 27-30 см.

После того, как углубление выкопано, необходимо утрамбовать почву. Для этого ее надо полить из шланга с разбрызгивателем, после чего нужно пройтись трамбовкой. Несложная в исполнении процедура играет важную роль в долговечности тротуарного покрытия, так как она позволяет предотвратить проседание процесс проседания площадки, которое наблюдается с течением времени эксплуатации дорожного покрытия.

Подготовка плитки

Перед тем как укладывают плитку, ее следует подготовить. Так, рекомендуется обработать ее гидрофобным составом. Этот состав предотвратит негативное воздействие влаги.

Также этот состав увеличит устойчивость к морозам и продлит эксплуатационный срок. Защищает от образования плесени, соляных пятен, грибка и других паразитов. Каждую плитку рекомендуется окунуть в гидрофобный состав.

Также необходимо перебрать весь материал. Если есть поврежденные элементы отложите их в сторону. Они могут пригодиться при кладке небольших кусков. Убедитесь, что торцы ровные и не имеют наплывов.

Особенности выбора материала

Тротуарная плитка – один из популярнейших материалов для покрытия дорожек и подъездов к зданиям. Этот материал красив, эстетичен, удобен в использовании, долговечен и, к тому же, недорог.

Укладывать плитку легко, эта работа вполне может быть выполнена своими руками. Но далеко не все знают, как класть тротуарную плитку, и это часто становится причиной многочисленных проблем.

Выбирая тротуарную плитку, большинство покупателей интересуется прежде всего соотношением цены и качества. Дешёвая плитка, как правило, смотрится не особо привлекательно и быстро выходит из строя, а за качественный материал придется заплатить дороже

Но для того, чтобы дорожка прослужила долгие годы лучше не поскупиться и сразу приобрести качественную плитку, чем годами жалеть о своем не верном выборе.

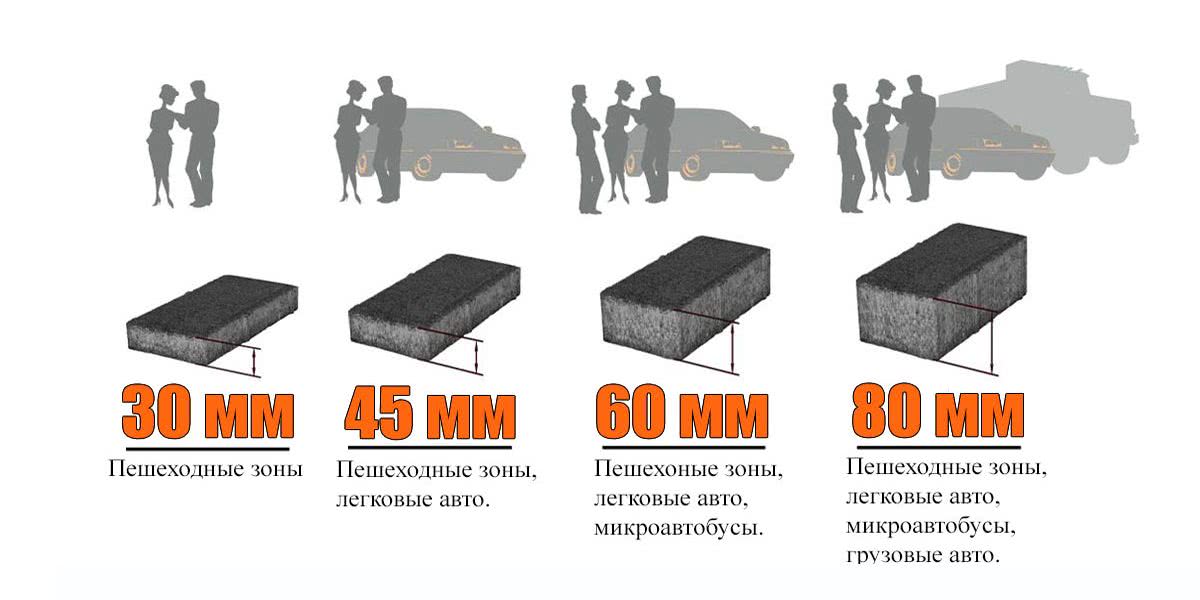

Важно определить, какой должна быть толщина плитки, которую вы собираетесь укладывать на участке. Пешеходные дорожки, как правило, покрываются плиткой толщиной 40 миллиметров, а для укладки автомобильной стоянки нужна плитка значительно прочнее – от 60 до 80 миллиметров

Такую же плитку кладут на дорогу около участка. Чем толще она здесь будет, тем дольше прослужит.

Виды тротуарной плитки

Технология укладки тротуарной плитки немного отличается в зависимости от разновидности и назначения материала, поэтому сначала нужно рассмотреть классификацию брусчатки.

По исходному сырью плиточное покрытие делят на следующие виды:

  • элементы из натурального камня;
  • клинкерная плитка;
  • бетонная;
  • резиновая.

По назначению она бывает для пешеходных дорожек, автомобильных проездов, смешанного назначения, для устройства высоконагруженных покрытий и тактильных пространств. По форме выделяют фигурные элементы и прямоугольную брусчатку. В зависимости от фактуры верхнего слоя она бывает шероховатой и гладкой. По цвету покрытие делают одноцветным и многоцветным; окрашенным и неокрашенным. По способу изготовления ее подразделяют на вибролитую, вибропрессованную и гиперпрессованную.

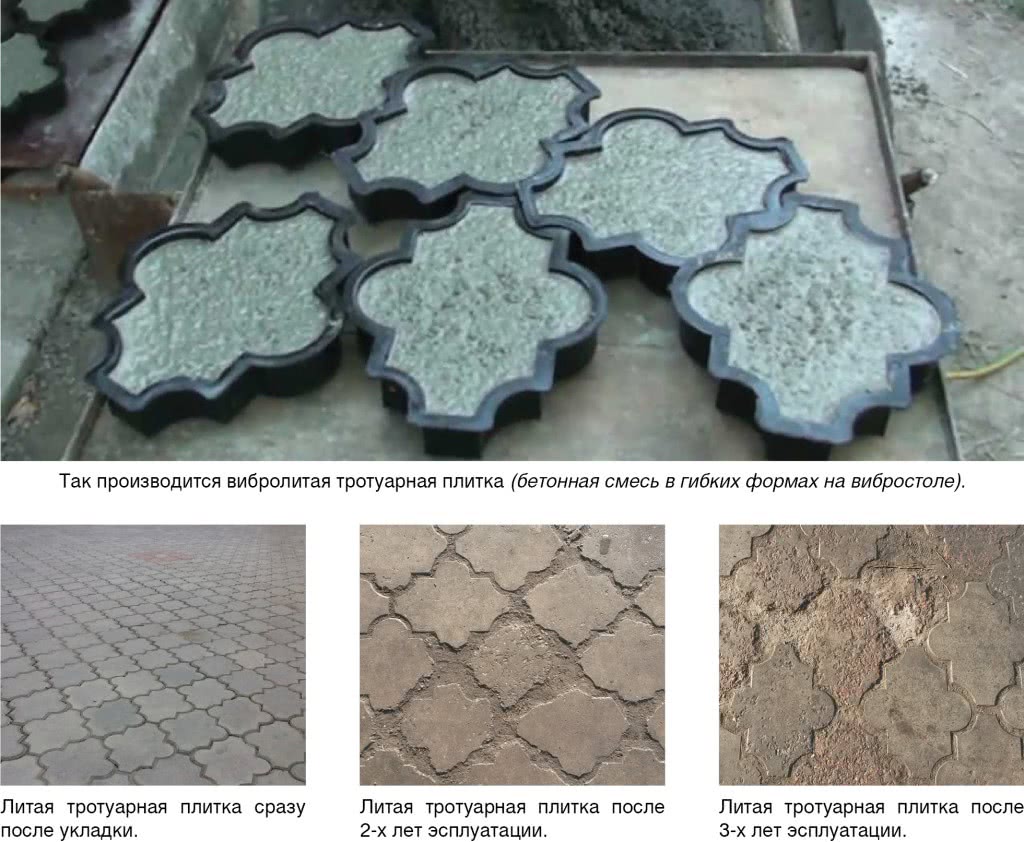

Литая

В процессе изготовления бетонную смесь заливают в специальную форму из резины, пластика или полипропилена, ставят на вибростол. В результате длительной вибрации смесь равномерно заполняет форму. После этого ее выдерживают в тепле двое суток.

Особенность этой технологии в возможности ручного выполнения всех операций и малой автоматизации процесса, что сказывается на итоговой цене продукции. Вибролитые элементы внешне красивые и разнообразные (разная форма и рельеф лицевой поверхности). Однако есть и недостатки – низкая морозостойкость, высокое водопоглощение и истираемость, небольшая толщина и ограничения по сфере использования.

Прессованная

Эту разновидность изготавливают методом полусухого вибропрессования. Исходное сырье спрессовывают в специальных пресс-формах, называемых матрицы. На материал воздействуют вибрациями и высоким давлением. В процессе производства используют специальные автоматизированные производственные линии. Полученные элементы могут похвастаться морозостойкостью, повышенной прочностью, низким водопоглощением и истираемостью. По этой технологии можно делать покрытия значительной толщины, которые подойдут для устройства высоконагруженных дорог.

Таблица свойств разных видов плитки

Cвойства Полимерпесчаная плитка тротуарная Бетонная вибролитая плитка тротуарная Бетонная вибропрессованная плитка тротуарная
Средняя плотность, кг/м3 1650 – 1800 2350-2400 2200-2400
Массовое водопоглощение 0,15 4-4,5 5,5-6,5
Прочность при сжатии, МПа 17 – 18 40-50 40
Прочность при изгибе, МПа 17 – 25 6,0-7,0 5,0-5,5
Морозостойкость, циклы более 500 300-400 200-300
Истираемость, г/см2 0,05 – 0,1 0,3-04 0,5-0,7

Преимущества и недостатки тротуарной плитки

Положительные качества и преимущества брусчатки состоят в следующем:

  1. Долговечность и повышенная износостойкость. Если не нарушать технологию производства, то плиточное покрытие прослужит 30 лет. Сроки названы с учетом сложных условий эксплуатации и ежедневного интенсивного воздействия.
  2. Экологическая чистота заключается в том, что в процессе изготовления не применяют вредные вещества, а в ходе использования материал не выделяет в атмосферу токсичные соединения.
  3. Внешняя привлекательность. Благодаря разнообразию цветового решения и форм можно создавать интересные дорожки и площадки, воплощая в жизнь любые задумки дизайнеров и ландшафтных архитекторов.
  4. Приемлемая цена. Конечно, в сравнении с асфальтом плиточное покрытие обойдется дороже, но если ее сравнивать с природным камнем и клинкерными элементами, то она будет стоить намного дешевле.
  5. Возможна укладка тротуарной плитки своими руками на песок. В процессе работы не понадобится помощь специалистов и дорогостоящая техника.
  6. Плиточное покрытие можно быстро демонтировать на время ремонта подземных инженерных коммуникаций. После проведения ремонтных работ ее просто укладывают на прежнее место.

Из недостатков стоит перечислить такие моменты:

  • в холодную пору года на поверхности образуется наледь;
  • стоимость монтажа выше, чем при укладке асфальта, потому что все работы выполняют вручную;
  • длительность проведения монтажных работ;
  • плохо подготовленное основание может проседать и проваливаться.

Дренажная подушка из гравия

После выкапывания канавы на ее дно насыпается слой просеянного песка толщиной до 6 см. Материал выравнивается и поливается водой. Подсыпка песка осуществляется по мере его уплотнения. Задача подушки под тротуарную плитку состоит в связывании камней, которые будут на нее укладываться.

Для создания дренажной подушки следует использовать щебень средней фракции. Мелкие камни создадут плотную субстанцию, через которую не сможет просачиваться влага. Крупные фрагменты со временем меняют положение и уплотняются. Это приводит к деформации поверхности площадок и дорожек.

Щебень насыпается слоем 10-15 см, тщательно выравнивается и трамбуется. Для окончательной фиксации положения камней в пространстве они засыпаются сухим песком. Засыпка заливается водой, которая способствует проникновению песка вглубь дренажного уровня. После того как песок перестанет проникать в кладку, добавляется еще 2 см материала, который смачивается и выравнивается.

Укладка тротуарной плитки своими руками – пошаговая инструкция

Общие советы и правила, как класть тротуарную плитку правильно:

обеспечить стоки для отвода воды. Если осуществляется укладка тротуарной плитки на песок, то вода уйдет в зазоры между плиткой, а если на бетонное основание, то поперечный, продольный или поперечно-продольный уклон обязателен. Таким образом, вода, дождевая или талая, не будет собираться между бетоном и плиткой. Следовательно, исключена вероятность вспучивания участков дорожки. Оптимальный уклон тротуарной плитки 1 см на 1 метр

Обратите внимание: зазор для отвода воды должен размещаться между бордюром и плиточным полотном;

соотнести размер плитки с размерами, отведенными под дорожку. Чем шире дорожка, тем крупнее должны быть плиточные элементы (субъективное мнение), или наоборот, из мелкой плитки. Казалось бы, крупная плитка позволит сделать выкладку быстрой и более простой, но на самом деле, может оказаться иначе. Большие габариты плитки непосредственно отражаются на массе, вес тротуарной плитки 40х40 см – 15-16 кг (в зависимости от толщины). Как следствие, такие плиты трудно подымать, перемещать, выравнивать. Пока подгонишь высоту, придется несколько раз приподнять тяжесть для подсыпания песка;

проложить (подвести) коммуникации до укладки тротуарной плитки. В противном случае, её нужно будет демонтировать, и собирать заново. Если в коммуникациях пока нет нужды, то можно создать условия для их прокладки впоследствии. Для этого под дорожку в наиболее вероятных местах прохождения будущих коммуникаций рекомендуют укладывать пластиковые трубы диаметром 50 мм;

слой геотекстиля между грунтом и подушкой основания под плитку позволит избежать прорастания травы между элементами дорожки и их проседание;

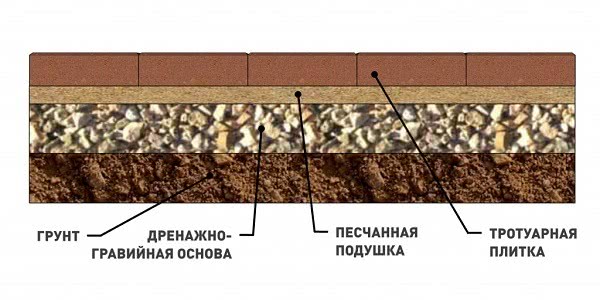

Схема основания под тротуарную плитку с геотекстилем и без

монтаж тротуарной плитки не производится во время дождя или сразу после осадков. Почва и уложенная подушка должны просохнуть. Оптимальная влажность основания залог того, что плитка со временем не расползется;

основание под укладку тротуарной плитки должно быть идеально ровным. Песок, применяемый для засыпки не должен содержать глину или другие примеси;

выбрать оптимальный размер дорожки. Ширину дорожки разумно подбирать, основываясь на учете размера тротуарной плитки, плюс величина равная сумме зазоров между ней. Таким образом, удастся избежать трудоемких и не всегда красивых подрезаний плитки. Это же относится к узорной выкладке. Однако такой подход возможен только при укладке плитки с правильной геометрией. Использование имитации натурального камня, круговой узор, сложная геометрия не всегда дает возможность обойтись без резки. В этом случае нужно продумать точное месторасположение отдельных целых и подрезанных элементов.

Какой песок лучше использовать?

При укладке брусчатки обычно не задумываются о том, какой песок лучше использовать, есть ли его разновидности и в чем особенности. Разница в данном материале есть.

В строительных целях чаще всего используют два вида песка: карьерный и речной.

Частицы получаются различной фракции: как мелкие, так и крупные. Такой материал по природе не может быть чистым на 100 процентов, часто примешивается глина.

Перед работой карьерный песок необходимо просеивать. За чет своей неровной поверхности, этот материал обеспечивает лучшую сцепку с компонентами при строительных работах.

Речной песок имеет гладкую поверхность, которая обрабатывается долгое время в воде, за счет этого он имеет более эстетичную внешность, является экологически чистым материалом, а примеси отсутствуют.

Цена данного материала ниже его карьерного аналога. Влага хорошо проходит сквозь речной песок, не задерживаясь.

При укладке тротуарной плитки своими руками это свойство речного песка как нельзя лучше подходит для работы. Влага не должна разрушать вымощенную дорожку.

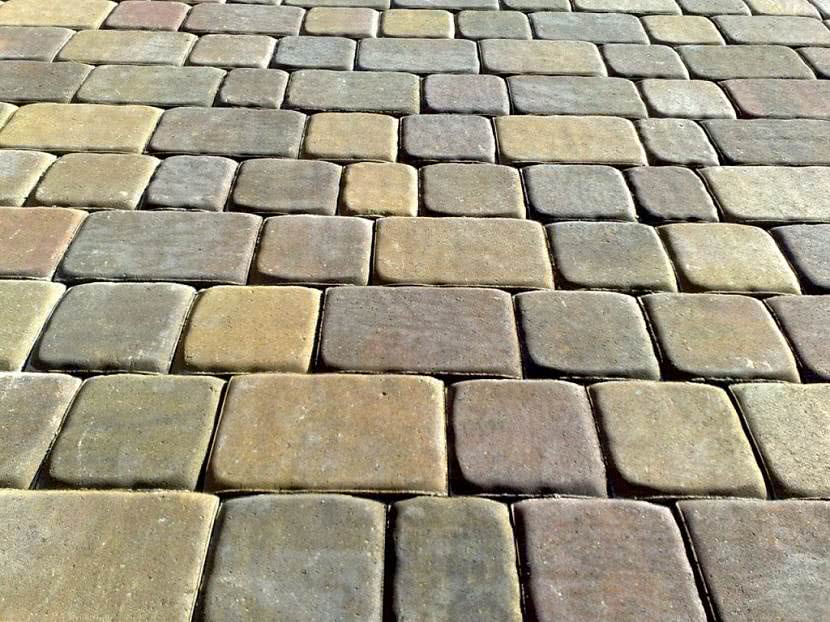

Брусчатка

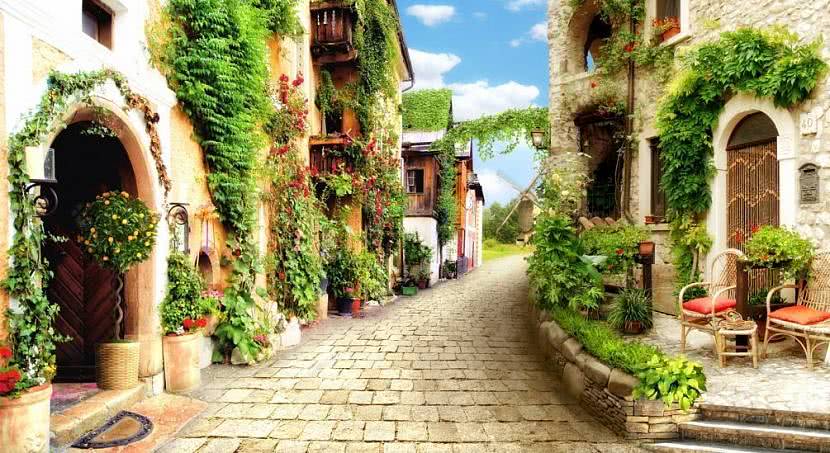

Покрытие из этого материала навевает мысли об узких мощеных улочках городов с историей -старого Таллина, Праги, Ротенберга или юга Франции, Италии.


Покрытие из брусчаткиИсточник pinterest.jp

Хотя оно и дороже, но эстетика стоит того, чтобы отдать предпочтение именно брусчатке:

  • широкая цветовая палитра и многообразие форм;
  • высокая надежность;
  • возможность выполнения рисунка любой конфигурации;
  • стойкость к агрессивному воздействию окружающей среды;
  • срок эксплуатации составляет 30 лет;
  • зкологична и нетоксична.

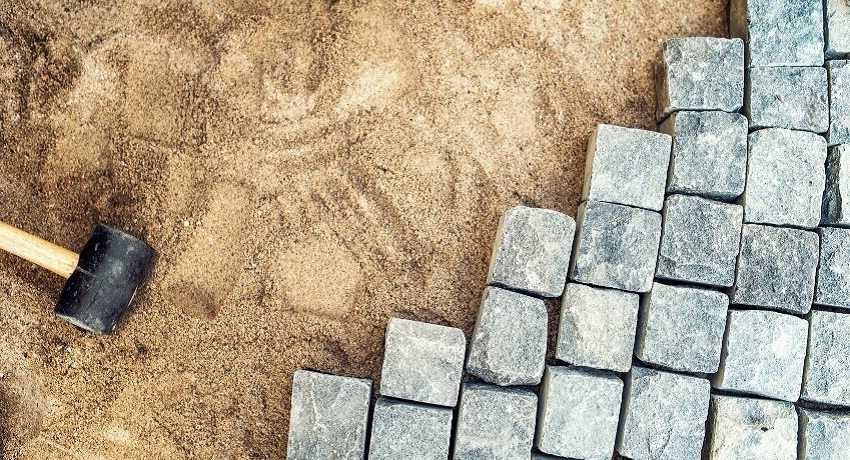

Классическая брусчатка выполняется из гранита или базальта, но для применения в частном домовладении подходит материал с меньшей плотностью – известняк, сланец. Также может быть изготовлена из бетона с различными включениями.

Традиционно брусчатое мощение не является жестким, поскольку элементы укладывают на песчаную подушку, и они могут смещаться, что позволяет сохранить целостность покрытия при подвижках грунта или чрезмерной нагрузке. Но в условиях современности ее кладут и на бетонное армированное основание.


Классическая брусчатка выполняется из гранита или базальтаИсточник derevyannyy.com

Наравне с достоинствами, у материала существует и большое количество недостатков:

  • высокая стоимость натурального материала (из бетона не намного дороже плитки) и работ по его укладке;
  • жесткие требования к дренажу;
  • мостовая из брусчатки (за исключением пиленых элементов) имеет высокий уровень шума;
  • очень низкое сцепление шин с влажным покрытием (особенно шлифованным).

Кроме того, по мощеной брусчаткой поверхности неудобно ходить на тонких каблуках.

Подготовка основания для брусчатки

Трудоемкость укладки материала повышается, поскольку требуется армирование основы. Делается это следующим образом:

  • на подготовленную подушку (как и для плитки) сначала заливают слой бетона в з см.;
  • на него укладывают арматурную сетку из проволоки (диаметром от 6 мм) с ячеей до 10 см.;
  • затем наливают еще один слой бетонной смеси (6-8 см) с таким расчетом, чтобы уровень основания был ниже уровня земли;
  • после застывания бетона (спустя 2-3 дня) приступают к мощению.

Подготовительные работы

Этап подготовки грунтовой поверхности своими руками важен для долговременной эксплуатации тротуара, подъездных путей к зданию.

Надел земли размечают с помощью колышков и шнура, затем вынимается почва слоем до 25 см. Необходимо освободить площадку в пространстве за шнурами на 2-3 см (для установки бордюров).

Котлован требуется очистить от сорняков, гальки. При наличии рыхлого грунта на участке необходимо снять плодородный слой земли, т.к. данная почва не подлежит уплотнению.

Днище участка выравнивают с помощью граблей. Затем необходимо смочить поверхность водой из лейки либо шланга с насадкой, для предотвращения проседания почвы. На выровненном земляном основании начинают работы по созданию бетонной стяжки.

В некоторых случаях специалисты рекомендуют выполнить гидроизоляцию участка под тротуар (выкладывают несколько слоев рубероида). Размещенный слой геотекстиля удерживает рост сорняков, позволяет покрытию длительное время сохранять целостность.

Изготовление бетона

Для основания под плитку рекомендуется использовать бетон класса В15. При мощении участка с высоким уровнем грунтовых источников можно применять марку бетона большей прочности (В22,5), увеличив срок годности покрытия в 1,5-2 раза.

Необходимые компоненты

В изготовлении бетонного состава применяется песок для строительных работ 1 либо 2 классов. Потребуется заполнитель из каменных пород (щебень гравийный, гранитные материалы). Не рекомендовано использование известковых составов, которые уменьшают морозостойкость, повышают водопроницаемость покрытия.

Рецептура смеси

Для приготовления бетонного покрытия класса В20 требуется следующее процентное соотношение компонентов:

  •  цемент (около 300 кг);
  •  просеянный песок (600-750 кг);
  •  мелкий гравий либо щебень (около 1100 кг);
  •  вода (до 180 л);
  •  пластификатор, увеличивающий эластичность состава.

Расчет количества материалов

Перед проведением подсчетов рекомендуется измерить длину и ширину территории, на которой будет проводиться монтаж. Если предполагается использование дополнительных элементов декора при оформлении объектов на участке, то их необходимо включить в расчет. На основании данных, полученных при измерении, определяется площадь. Потребность в бордюрном камне соответствует длине периметра.
Для обустройства территории требуется приобрести на 10% больше материала, чем показатель, полученный расчетным путем. Запасные детали могут понадобиться при проведении работ, обнаружении неучтенных моментов или текущего обслуживания.
Обустройство песчаной подушки требует укладки слоя щебня и песка. Для расчета потребности в этих материалах определяется объем.
