Как сделать укосины в каркасном доме: используем метод ларри хона

Оглавление

Словарик основных терминов по каркасному строительству

Теперь пора кратко описать, что означают слова из вышеприведенных описаний. А также из других процессов в каркасном строительстве.

Бриджинги, или перемычки, — короткая балка для соединения балок перекрытий, стоек каркасной стены или стропильных ног. Выглядит как горизонтальная деревянная доска между соединяемыми элементами, или бывает в виде установленных крест-накрест брусков, также может являться металлической конструкцией.

Каждый бриджинг (англ. bridging — перекрывание, перемыкание) передает часть нагрузки соседним элементам, немного повышает жесткость конструкции и уменьшает, в связи с этим, вибрации, защищает доски от деформации в результате усыхания или высокой нагрузки.

А еще перемычка-бриджинг несет функцию противопожарного элемента, замедляя скорость возгорания ограждающей конструкции.

Фронтон каркасника — это верхняя часть стены здания, внизу которой расположен карниз, а по бокам крыша. Данный элемент поддерживает стропила и защищает подкровельное пространство от неблагоприятной погоды.

Для большей надежности фронтон возводят после монтажа стропильной системы

Важно правильно высчитать высоту фронтона (расстояние от карниза до конька крыши). От габаритов зависит и визуальное восприятие сооружения, и возможности использования подкровельного помещения (чердак, мансарда, жилая спальня)

Кровельные работы

Постройка крыши – важнейший этап, без которого невозможно возведение правильного каркасного дома. Перед ее обустройством требуется произвести верхнюю обвязку стен последнего этажа по уровню. От его соблюдения зависит простота и правильность выполнения последующих работ. При наличии погрешностей требуется их исправление путем подкладки щепы под части стен, имеющие заниженный уровень. Стропила бывают:

  • Наслонные;
  • Висячие.

Это характеризует способ их установки. Когда выбрана висячая стропильная система, балки будут опираться на так называемый мауэрлат. Он представляет собой деревянный брус с сечением 10*10 сантиметров, монтируемый по всему протяжению стен дома и закрепленный на верхнюю обвязку. В верхней части стропила скрепляются между собой коньковым брусом.

Крепление наслонных стропил отличается тем, что в верхней части балки не фиксируются между собой, а опираются на расположенную продольно стену здания, либо на специально обустроенные колоны. Выбор того или иного способа диктуется площадью вашего дома. Висячие стропила – вариант для небольшого строения, где расстояние между несущих стен не более шести метров. В ином случае лучше обустраивать наслонную систему.

Порядок того, как правильно собрать крышу, которая будет обрамлять ваш каркасный дом, следующий.

Собираем две стропильные ноги. При помощи стяжек соединяем стропильные ноги снизу, используя анкера. Полученную конструкцию монтируем к мауэрлату, выпиливая специальные пазы. В них устанавливаем стропила, промежуток между которыми зависит от площади кровли. Чаще всего расстояние составляет около одного метра.

Полностью каркас крыши дома состоит из следующих элементов:

  • Стропил;
  • Доски опоры;
  • Конькового бруса;
  • Стоек;
  • Балок для чердачного перекрытия, монтируемых над несущей стеной внутри дома внахлест;
  • Прогона;
  • Стропильных ног;
  • Лежней;
  • Сватки.

После сборки каркаса выполняется обустройство обрешетки

Она является очень важной частью кровли, что требует тщательного и качественного выполнения работ по ее обустройству. Ведь обрешетка выполняет не только функцию поверхности, на которую закрепляется кровельный материал, но и является связующим звеном для всей системы крыши здания. Она может быть:

Она может быть:

  • Сплошная;
  • Промежуточная.

Выбор обусловлен тем, какой планируется использовать материал для отделки кровли. В случае, когда будет монтироваться мягкая кровля, требуется обустройство сплошной обрешетки. А вот черепица из металла или шифер лучше всего если будут установлены на промежуточную обрешетку.

Способы увеличения жесткости основы дома

Для увеличения устойчивости каркаса применяют:

  1. Деревянную укосину устанавливают под углом 45°. Если примыкающие стены, дверные или оконные проемы не позволяют выдержать именно такой угол, его увеличивают до 60°, иногда больше. Увеличение угла следует компенсировать установкой большего количества элементов на стену. Для надежной стабилизации каркаса достаточно доски 25 Х 100 мм, врезанной в доски верхней и нижней обвязки. Использование планок большего сечения ведет к необоснованным затратам на материалы. Нижний край планки размещают ближе к центру дома, верхний – к периметру. Деревянные укосины прочные, незначительно утяжеляют каркас, выдерживают нагрузки на растяжение и сжатие.
  2. Металлические укосины наиболее распространены в Северной Америке, в России применяют редко из-за значительного веса и подверженности коррозии. Они привлекают невысокой стоимостью и быстротой монтажа. Металлические укосины тоже врезают в верхнюю и нижнюю обшивку, но их устанавливают крестом. Это связано с тем, что планки из металла выдерживают нагрузки только на растяжение и не выдерживают на сжатие. Установка двух элементов крестом позволяет компенсировать нагрузки любого направления.
  3. Внешнюю обшивку фанерными или ориентированно-стружечными плитами. Закрепленные к стойкам и доскам нижней обвязки, они образуют треугольник.

Какой способ выбрать , зависит от конкретных условий: площади строения, климата, назначения, этажности. Возможна комбинация материала укосин.

Укосины не следует путать с распорками. У распорок другое назначение, устанавливают их совсем по другим правилам. Распорка служит для устранения пружинного эффекта досок при большой высоте стены (от 3 м).

Дом из какого материала Вам нравится больше всего?

Дом из бруса
24.58%

Дом из кирпича
18.41%

Бревенчатый дом
14.5%

Дом из газобетонных блоков
16.55%

Дом по канадской технологии
11.49%

Дом из оцилиндрованного бревна
3.76%

Монолитный дом
4.03%

Дом из пеноблоков
3.4%

Дом из сип-панелей
3.28%

Проголосовало: 3324

Фундамент – первый этап строительства каркасного дома

Сложным вопросом в рамках частного строительства был, есть и будет выбор типа фундамента. Деревянные строения характерны малым весом. Фундамент, как правило, так же выполняют «облегченным» по отношению к классическому «каменному» варианту дома. При этом все типы фундаментов (ленточные, плитные, свайные) могут применяться и для деревянных домов.

Выбор типа фундамента для каркасного дома в первую очередь зависит от инженерно-геологических условий – прочности грунта, уровня грунтовых вод и так далее. Для каркасного варианта строительства возможно применение столбчатых фундаментов.

Для экономии финансовых средств следует заказать инженерно-геологические изыскания в минимальном объеме. Хотя бы одну скважину глубиной около 5м. На основании отчета об изысканиях посредством консультаций со специалистом можно будет определить оптимальный вариант фундамента

Самостоятельное решение данного вопроса «на глазок» с высокой степенью вероятности обернется либо перерасходом материалов «в запас», либо проблемами в эксплуатации дома, установленного поверх слишком слабого фундамента

Особое внимание следует уделять уровню грунтовых вод, сезонному их колебанию, а также риску появления верховодки – так называемой «почвенной воды». Оплата изысканий и консультаций со специалистом окупятся сторицей

Виды укосин

По выбору материала укосины делятся на деревянные и металлические. Но это не говорит, что последние лучше или качественнее. Все зависит только от индивидуального подхода. Это относится и к такому виду укосин, которые официально ими не являются, но иногда выполняют их функции. Это треугольные элементы из фанеры, которые закрепляются по внешнему контуру каркаса.

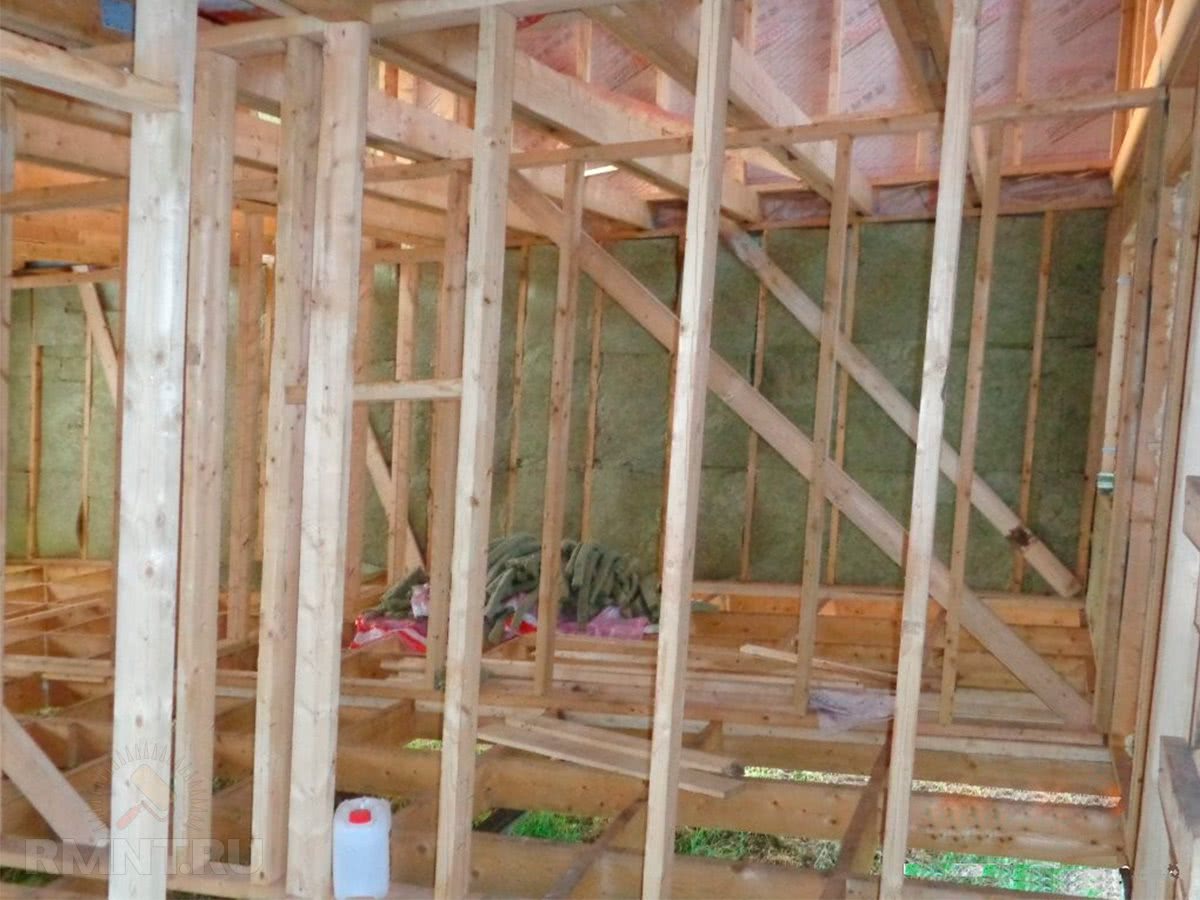

Каркас дома с деревянными укосинамиИсточник karkasnik.su

Чтобы понять, какую из укосин использовать, необходимо подробнее с ними ознакомиться.

Деревянные

Подпорка из дерева изготавливается в виде доски. Для этого подбираются особо прочные материалы. Обычно выбирают брус сечением 25×100 мм. Для отдельных случаев подбираются пиломатериалы с размерами 50×100 мм. И главным плюсом таких элементов является их лёгкость.

Последнее обстоятельство делает подобные детали более востребованными, чем использование железных. К тому же их применяют по одной, что также снижает расходы на строительство. Потому что материал хорошо выдерживает нагрузки, как на сжатие, так и на растяжение. Поэтому для обеспечения достаточной надёжности вполне хватает установки одного элемента под углом в 45 градусов.

Металлические

Сразу нужно оговориться, что в нашей стране укосины из стали применяют крайне редко. Это выступает прерогативой американцев и у них давно существует отработанная технология, которой они придерживаются с давних времён. Казалось бы, что использование железа повышает надёжность, но у такого способа существует значительный минус – излишнее утяжеление конструкции.

Каркас дома с металлическими укосинамиИсточник strojudacha.ru

Ведь металл и сам по себе немало весит. Да ещё и виноват способ установки стальных укосин. Дело в том, что железо плохо переносит нагрузки на сжатие, поэтому такие элементы монтируют крестом, используя две детали. Чтобы компенсировать давление.

Ещё к одному минусу можно прировнять возможность коррозии, если гидроизоляция конструкции выполнена некачественно. А это ощутимо может значительно снизить общую долговечность.

Обшивка фанерой

Некоторые застройщики считают, что обшивка фанерой с внешней стороны каркаса даст те же результаты, что и установка укосин. Это в корне не верно. Особенно для технологии возведения каркасного дома.

Но способ имеет право на жизнь. Только для небольших по площади помещений. Например, уличных туалетов или малюсеньких сараев.

Процесс установки укосин в несущую стену каркасника

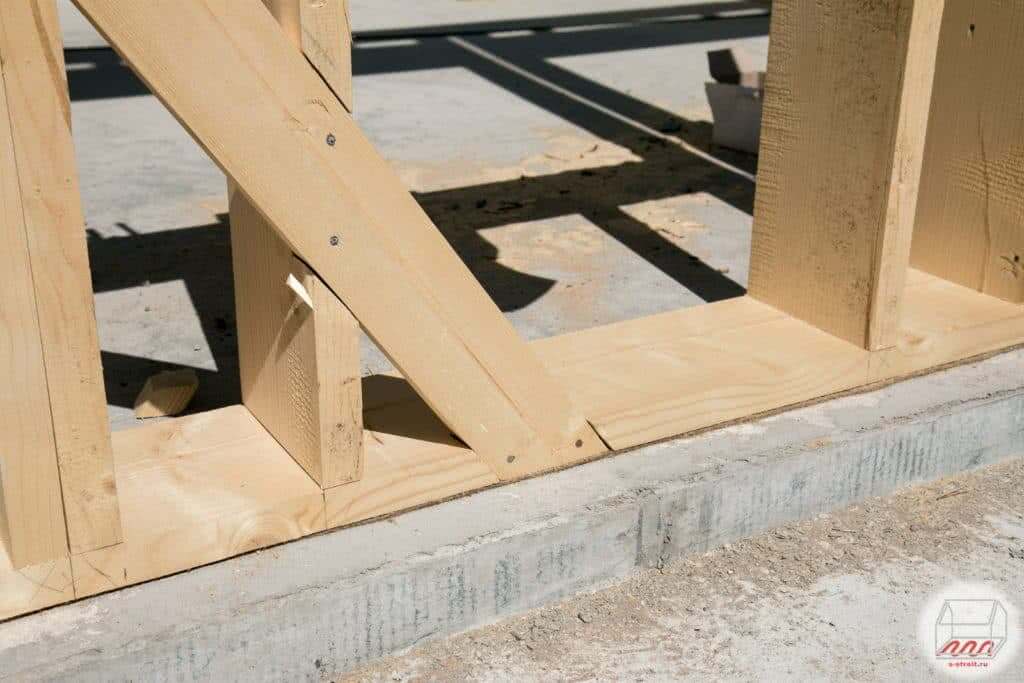

Обратите внимание, правильные укосины выглядят так:

Укосина ставится под прямым углом к стойке и обвязке стены.
Толщина ее не превышает 1/4 толщины стенных стоек (25-миллиметровую укосину можно врезать в стену со стойками 150 мм, а 50-миллиметровую уже нельзя).
Врезается элемент в стену заподлицо со стойками и обвязками, снаружи монтируются лишь временные укосины.
Верхний конец врезается в верхнюю обвязку, а нижний — в нижнюю; чтобы конструкция оставалась неподвижной, острый угол укосины обрезают под 90 градусов и делают выпил в обвязке.
На одну стенку предусматривают как минимум две укосины по углам, одна будет с наклоном вправо, а другая — влево.
Укосы (углы наклона укосины) должны находиться в диапазоне от 45 до 60 градусов.
Возможно, после выравнивания стены понадобится корректировка укосин, поэтому нет смысла сразу фиксировать наглухо на лежащей стене.
С точки зрения комфорта мастера устанавливать элементы снаружи стен удобнее, зато укосины по внутренней стороне стены выглядят правильнее из соображений работы с участками мостов холода

В любом случае, выбор подхода за вами, так как он не влияет на диагональную жесткость конструкции.
В технологии «финского дома» важно, чтобы укосина располагалась с обратной стороны от ригеля.
Саморезами закреплять элементы нельзя, пользуйтесь только гвоздями.
Подрезайте на толщину укосины минеральный утеплитель, чтобы вдоль краев не образовывались воздушные мешки и не страдало качество утепления в каркасном доме.

Варианты монтажа укосин

Укосины, изготовленные из древесины, чаще всего устанавливают под определенным углом (от 45 до 60 градусов). Это основной принцип монтажа угловых подпорок для укрепления отдельных деталей каркасной конструкции. При этом существует несколько вариантов их установки. Поэтому рекомендуется разобраться, как лучше ставить укосины своими руками в каркасном жилом доме при его самостоятельном возведении.

Зигзагообразный (К-образный) метод монтажа

В данном случае подпорки распиливают на короткие заготовки, затем их формируют под букву «К». Если каркас здания достаточно длинный и высокий, таких узловых соединений делают несколько. В таком случае укрепление сооружения в каждом отдельном секторе имеет зигзагообразное расположение.

Данный вариант укрепления каркасного дома считается самым надежным.

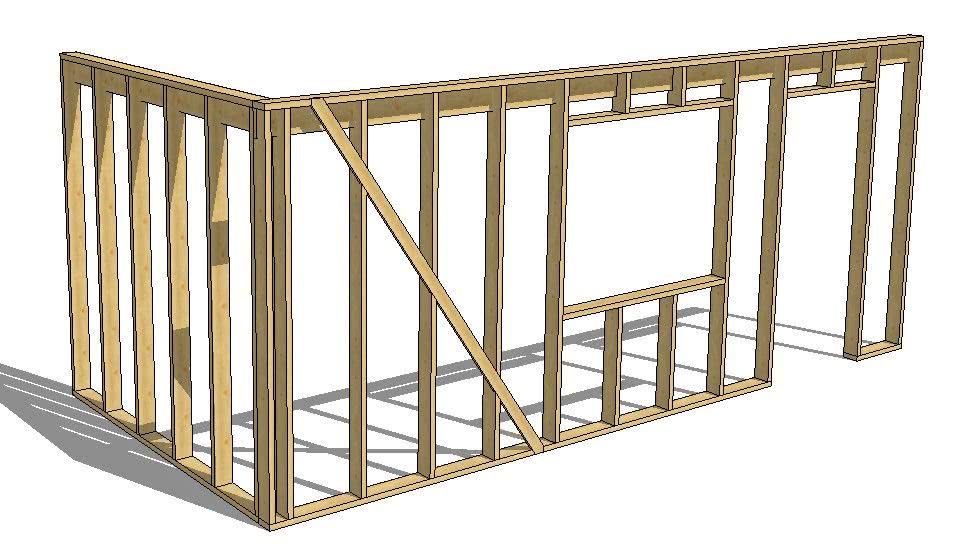

Сплошной (сквозной) вариант

Этот способ монтажа предусматривает расположение одной длинной доски по диагонали – от первого сектора к третьему либо четвертому. Предварительно на вертикальных опорных стойках каркаса делают выемки для установки укосин.

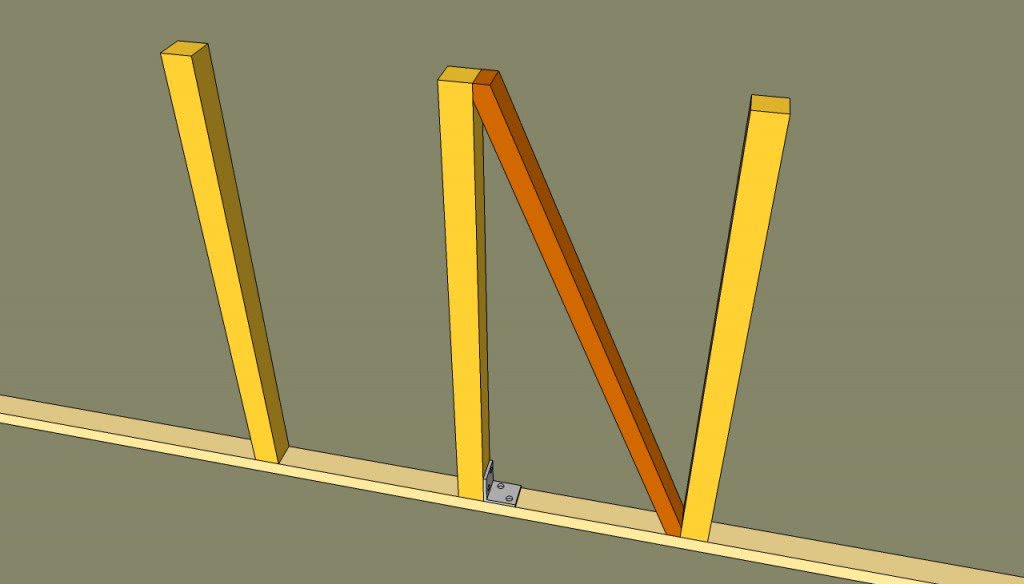

Поперечный способ

Между вертикальными опорами каркасной конструкции в каждом секторе монтируют отдельную подпорку по диагонали. Монтаж достаточно простой, но такая конструкция менее надежна.

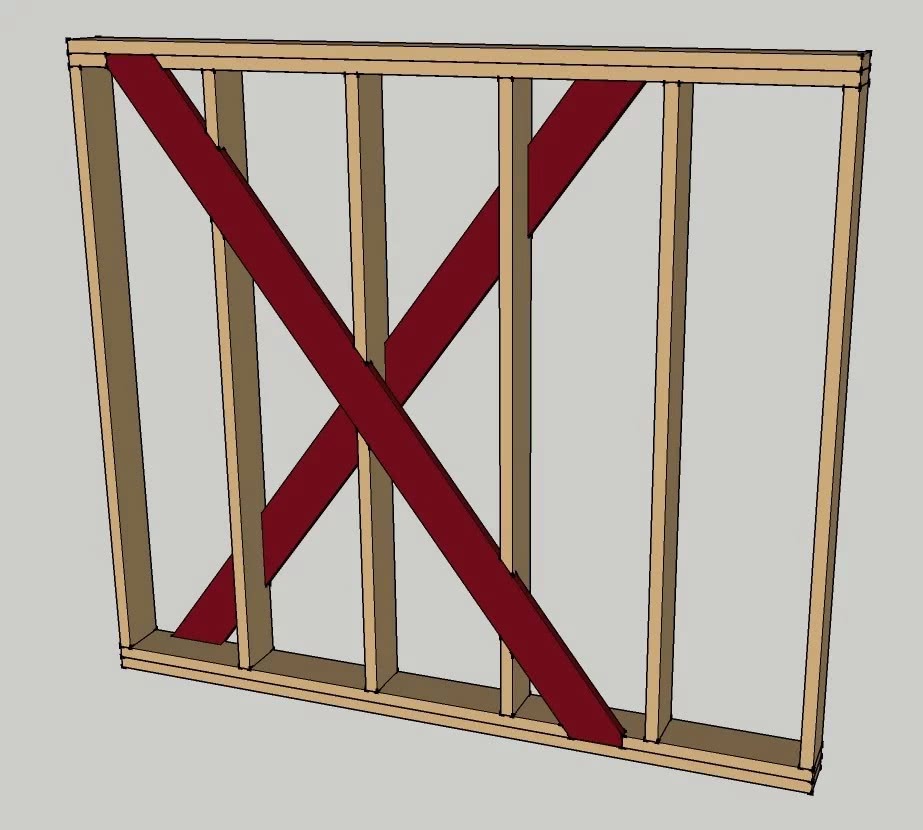

Монтаж крест-накрест

В данном случае устанавливаются одновременно 2 металлические подпорки с пересечением, т.е. крестообразно. Такой вариант монтажа значительно повышает устойчивость каркасной постройки.

Установка параллельно

Такой монтаж укосин предусматривает установку сразу нескольких элементов крепления параллельно друг другу.

Разобравшись с существующими типами подпорок каркасных строений и вариантами их расположения, необходимо также ознакомиться с рекомендациями специалистов, как правильно ставить деревянные или металлические укосины своими руками в каркасном доме.

Укосины в каркасном доме – необходимость

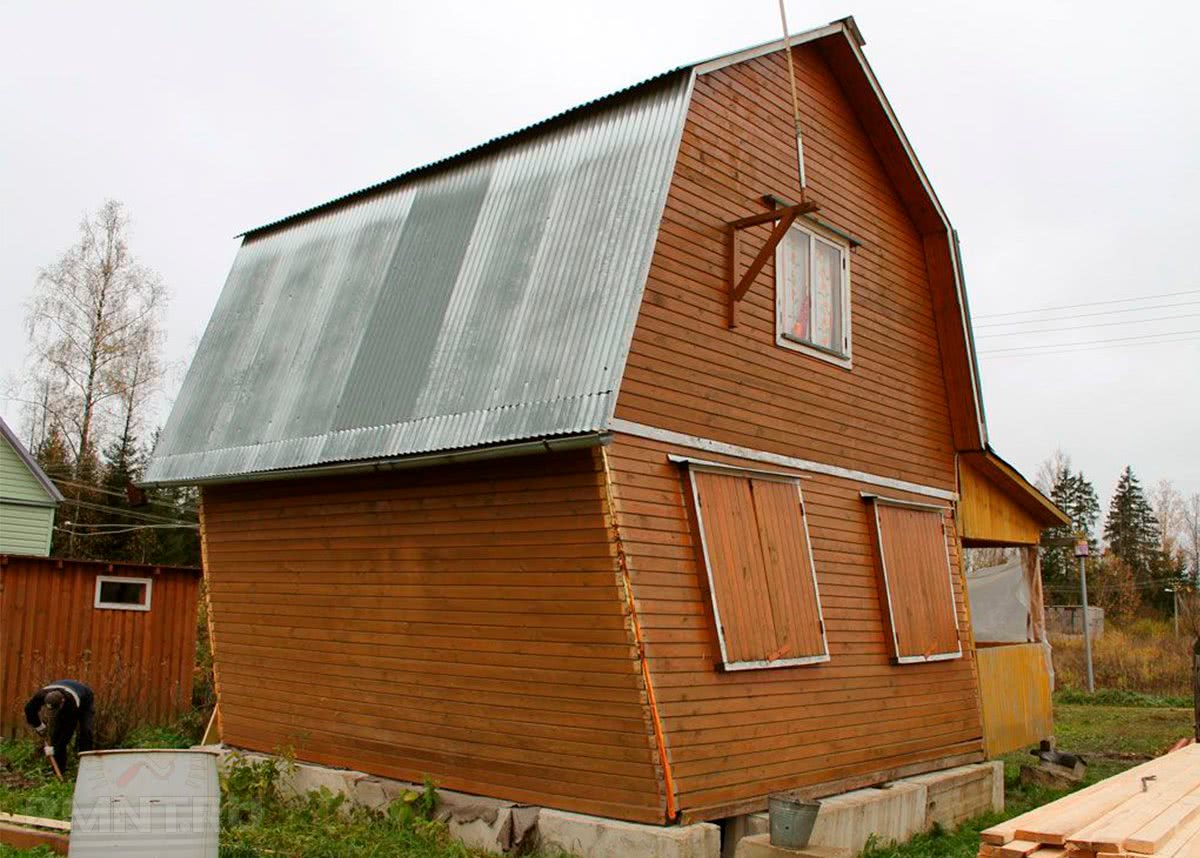

Последствия строительства каркасного дома без укосин

Дома на фотографиях ниже, были построены с соблюдением всех строгих американских и канадских норм каркасного домостроения, но даже это не явилось панацеей, и не спасло дома от разрушения, при больших снеговых и ветровых нагрузках

Обратите внимание на то, что вместо ОСБ использовали фанеру, которая имеет гораздо большую пространственную жесткость и выдерживает большую нагрузку без видимой деформации. Но и это, к сожалению, не спасло дома от разрушения

Причиной разрушения оказалось отсутствие укосин как в несущих стенах, так и в перегородках, которые должны были противостоять боковым нагрузкам и смещению

Сказалось отсутствие банального расчёта нагрузок, который любой конструктор-инженер должен был сделать в первую очередь

Причиной разрушения оказалось отсутствие укосин как в несущих стенах, так и в перегородках, которые должны были противостоять боковым нагрузкам и смещению. Сказалось отсутствие банального расчёта нагрузок, который любой конструктор-инженер должен был сделать в первую очередь.

Важен подбор технологии к каждому строению, то что по нормам подходит к каркасному туалету, скорее всего не подойдёт к каркасному дому из-за больших ветровых и снеговых нагрузок.

Технология малой стройки от Лари Хон

В данном пособии дано очень хорошее описание устройства и способа усиления каркасного дома. В последнее время достаточное большое количество “строителей”, и частных застройщиков, стали строить каркасные дома, но, как показывает практика, далеко не все из них понимают, что необходимо каркасному дому, чтобы он простоял десятилетия, а не только до того момента, когда строители съедут по окончанию стройки. Известный мастер, строитель и профессионал своего дела Лари Хон, поделился общепринятыми нормами на строительство, приведенные в описании выше и на видео ниже.

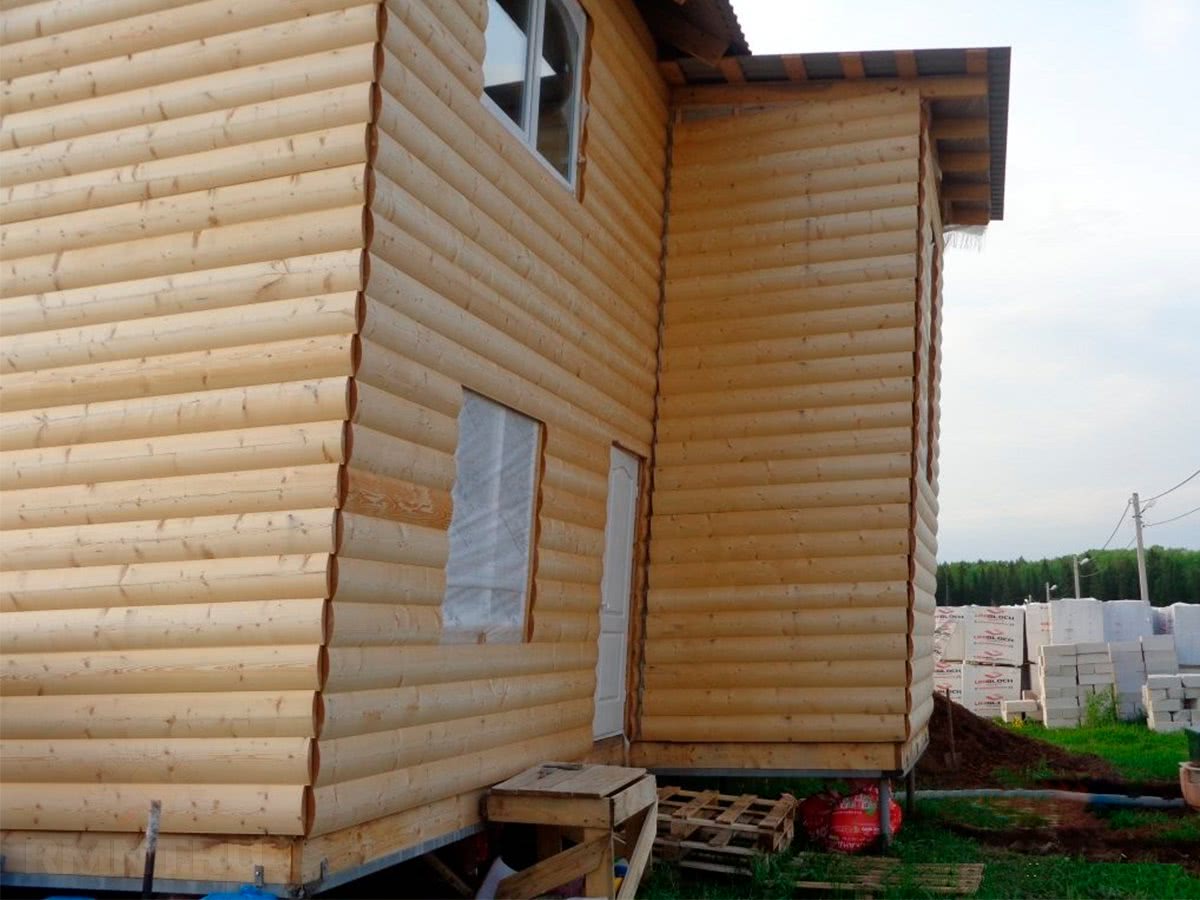

И ещё одна маленькая подборка фотографий

Данные дома были построены совсем недавно, одному из них нет и года. Строители посчитали, что укосины и ОСБ это ненужная трата денег и времени. Что из этого вышло, можно увидеть ниже на фотографиях. Во втором доме, судя по всему, было лишь несколько укосин в наружных стенах, а вот в перегородках стоят уже новые, временные укосы, которые не дают дому крениться дальше и видимо поставлены уже не строителями, а заказчиком. Мы, в наших домах и проектах стараемся использовать укосины как в стенах, так и в перегородках. При строительстве дома по нашему проекту вы потратите на все укосины не более половины дня в общей сложности, но они помогут избежать многих проблем. Некоторые недальновидные или неопытные строители будут настаивать, что укосины не нужны и, что их заменит полностью наружная отделка из наборной доски, но к сожалению, практика показала, что это не так. Только ОСБ, укосины и качественная сборка позволит построить хороший и надёжный дом!

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

  • традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
  • методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
  • из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
  • по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
  • по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

  1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
  2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
  3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
  4. Монтаж промежуточных элементов.
  5. Соединение опор брусом верхней обвязки.
  6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
  7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
  8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

  • для наружных стен — 150х50 мм, 200х50 мм;
  • для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

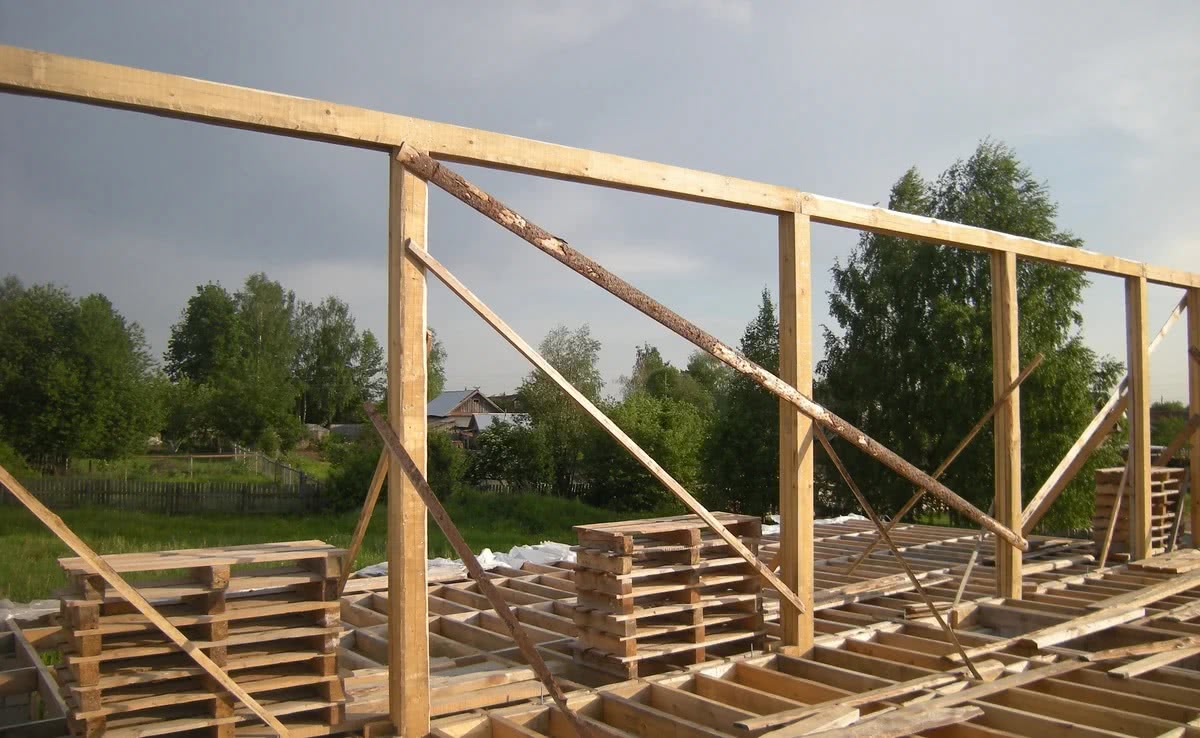

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

  • элементы монтируют с наклоном 40°-60°;
  • толщина укосин — не более 1/4 от высоты сечения стойки;
  • крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
  • укосины врезают заподлицо со стойками, обвязками и перемычками;
  • на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
  • к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Навес из дерева односкатный 6 на 20 своими руками

Иногда в хозяйстве может потребоваться большой деревянный навес размерами 6 на 20. Это может быть навес для стоянки нескольких автомобилей, для того, чтобы закрыть производственную площадку или место хранения стройматериалов. Иногда это может быть просто навес пристроенный к дому и тянущийся вдоль всей стены для того, чтобы закрыть одновременно проход, проезд, место стоянки автомобиля, место отдыха или место складирования оборудования. Если навес пристраивается к дому, то самая удобная конструкция крыши при таких габаритах — односкатная.

Пристроенный к дому навес проще для самостоятельного монтажа.

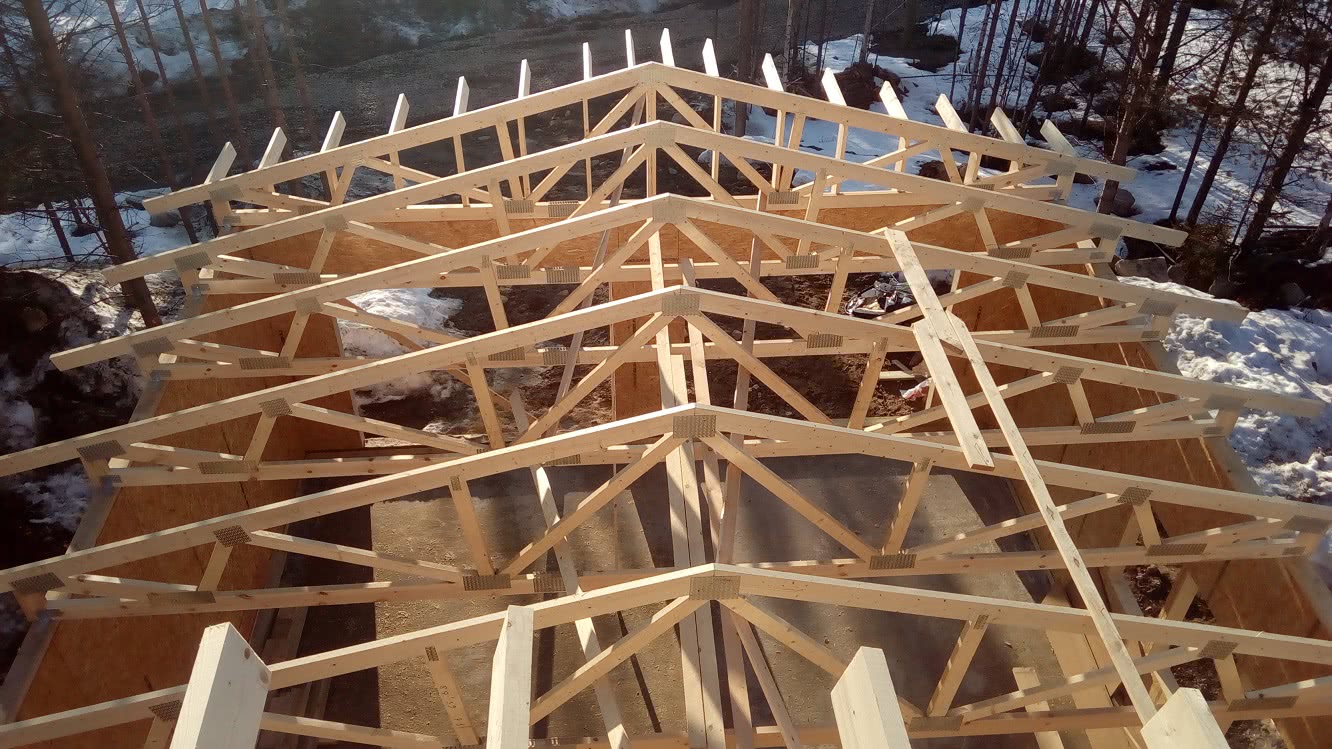

Узлы конструкции крыш с двумя скатами

По большому счету, все составные части крыш с двумя скатами – это пиломатериалы с различной формой, сечением и длиной, то есть брусья и балки, доска и рейки.

Мауэрлат

Делают мауэрлат из квадратного, размерами сечения, как правило, от 10 до 15 см. Он укладывается по всей длине несущих стен, с последующим закреплением при помощи резьбовых стержней или анкеров. Служит данный элемент кровли для распределения нагрузки от стропил к несущим стенам.

Стропильная нога

Различные типы стропил также изготавливаются из бруса, сечением 15 на 5 (иногда 10) см. Из них собирают контур кровли в виде треугольника, на который будет приходиться вся сила ветра, града, снега и иных проявлений непогоды. Для обеспечения нормальной прочности стропила размещают с промежутками от 0,6 до 1,2 м. С уменьшением этих показателей крыша, соответственно, будет становиться более тяжелой. Промежутки между стропилами также будут зависеть и от конструкционных особенностей применяемого кровельного материала.

Лежень

Представляет собой аналогичный мауэрлату квадратный брус — 10×10 или 15×15 см. Укладывается он на внутреннюю часть несущей стены, для обеспечения равного распределения нагрузки, идущей от кровельных стоек.

Затяжка

Этот узел используют для каркасной конструкции с висячими стропилами. Он является завершающей частью треугольника стропил, не дающий ему расходиться.

Стойки

Также используется квадратный брус. Располагают стойки вертикально, они будут поглощать нагрузку от конька и перенаправлять ее на несущую стену дома.

Подкосы

Данные компоненты играют роль передаточных звеньев от стропил к несущим конструкциям. После соединения стяжек с подкосами образуется крепкая ферма. Даже если представить, что имеется большой пролет, ферма все равно сможет противостоять всем нагрузкам.

Обрешетка

Обрешетку получают путем укладки брусков под прямым углом к стропилам. Перенося всю массу кровли на стропильные ноги, этот элемент конструкции скрепляет их еще лучше. Лучше всего для создания обрешетки применять обрезные доски или бруски. Если таковых нет, подойдет и необрезная доска, но с нее должна быть снята кора. Если вы будете использовать любой тип мягкой кровли, то понадобится сплошная обрешетка. В этих целях можно воспользоваться водоотталкивающими фанерными листами.

Конек крыши

Коньком называется место кровли в верхней ее части, где происходит соединение двух скатов крыши. Формируется он после соединения стропильных ног – укладывается горизонтально.

Кобылки

Давайте разберемся,что такое кобылка и для чего она нужна. Этот узел крепления стропильной системы необходим для организации свеса крыши. Кобылки используют лишь в тех случаях, если стропильные ноги получаются очень короткими, и их недостаточно для свеса. В таких ситуациях ноги приходится удлинять при помощи кобылок, которые представляют собой не что иное, как доски чуть меньшего сечения.

Укосины по Ларри Хону в стене каркасного дома

Проектировщик – проектировщиком, но, давайте сверимся с книгой Ларри Хона «Очень эффективный плотник» и посмотри
