Ушп фундамент: технология изготовления конструкции

Укладка утеплителя для ушп фундамента

После того, как горизонтальность основания утепленной шведской плиты приведена в норму, мы можем приступать к укладке экструзионного (экструдированного) пенополистирола, который отличается повышенной устойчивостью к вертикальным нагрузкам, воде и пару. В нашем случае, согласно технологии применяющейся при  устройстве фундамента ушп,  экструзионный пенополистирол марки технониколь мы укладываем в тех местах, где будет наибольшая нагрузка, то есть как основание под внешние стены и несущие перегородки. Для остальной части фундамента утепленной шведской плиты мы используем пенопласт (пенополистирол) повышенной прочности:

Поскольку  устройство ушп фундамента производится своими руками, то и пенопласт, и пенополистирол нам необходимо резать самостоятельно. Для этого мы можем использовать простейшее приспособление в виде накалённой струны, так называемый «терморезак». Принцип его действия достаточно простой и надежный. Для его устройства нам потребуется:

  • трансформатор, на котором можно было бы регулировать мощность
    электрического тока;
  • металлическая струна;
  • два зажима для струны с возможностью регулировки их натяжения:

Терморезак, сделанный собственными силами, устанавливается на рабочую поверхность – стол, верстак или иной горизонтальный предмет. Обычно размер рабочей поверхности задаётся исходя из размера плиты пенопласта или пенополистирола.  После того как мы разрезали плиты утеплителя на необходимые элементы и задали им необходимые размеры, мы начинаем собирать утепленную часть фундамента УШП, так называемое –«корыто»:

Соединение пенопласта между собой необходимо производить специальным клеем, предназначенным исключительно для работы с пенополистиролом. Такой клей можно приобрести на любом строительном рынке или в специализированном строительном магазине. Внешне клей выглядит так же, как и монтажная пена в большом баллоне и бывает двух типов – профессиональный и обычный, который можно узнать по прикрепленной к баллону пластиковой трубочке. Такой вариант клея удобен в тех случаях, когда нужно что-то соединить в небольшом количестве, после чего состав больше не понадобится.

Что
касается профессиональной пены, то для неё придётся дополнительно приобрести
специальный пистолет, в который вставляется непосредственно сам баллон. Он
выполнен из металла, и при надлежащем уходе им можно пользоваться достаточно
долгое время, используя не один баллон с пеной:

Не
стоит забывать, что при использовании клей-пены, есть совсем немного времени
для  склеивания. То есть, в тот момент,
когда мы выдавливаем клей, мы должны точно знать, куда мы будем приклеивать
деталь, на которую уже намазан клей. До полного высыхания шва есть 2 часа, но
на корректировку стыка есть всего 15 минут.

Что касается формы утепляющих элементов из пенополистирола, то мы изготавливаем г-образный профиль. Собираем наш пенополистирольный «конструктор» для утепленной шведской плиты, склеивая все детали клеем и соединяя  между собой специальными пластиковыми шурупами, имеющими вид наподобие тарельчатых дюбелей, специально предназначенными для этих работ:

После устройства первого утепляющего слоя, застилаем всю поверхность по периметру полиэтиленовой пленкой. Толщина пленки должны быть 150-200 микрон. Разделяем слои пенополистирола, как показано на фото ушп фундамента:

Преимущества и недостатки

УШП схема имеет достаточно наработок, чтобы относиться к апробированным системам при возведении оснований. Верх плиты остается ровным после окончания бетонных работ и является хорошим базисом под керамическое покрытие, ламинат, линолеум. Удобство и в том, что уровень пола во всех помещениях дома будет на одном уровне

Это важно при отделочных работах и эксплуатации жилья

Плюсы применения технологии УШП фундамента:

  • экономия средств на отопление дома благодаря изоляции фундамента от холода и снижению потерь энергии;
  • нет мостиков холода, поэтому не промерзают углы дома и цокольная часть;
  • нет усадки здания при строительстве на слабых грунтах, есть возможность застройки на любых почвах;
  • сокращение времени строительства за счет комплексного подхода к закладке коммуникаций и отделочных работ.

Трудности при выборе УШП или ленточного фундамента возникают в связи с высокой ценой на материалы и монтажные работы. Установку плиты выполняют квалифицированные кадры, т. к. нужна точность при выпуске коммуникаций, устройстве утепления, заливке бетона и армировании. Ошибки строителей исправить невозможно, т. к. на фундаменте уже возведен дом. Своими руками можно сделать такое основание под небольшое строение, например, мастерскую, гараж или баню.

Минусы УШП

Но как бы ни был хорош фундамент УШП , небольшие минусы у него тоже есть. И эти минусы могут стать аргументами против такого решения фундаментного вопроса:

Повышенные требования к используемым материалам, технике, квалификации рабочих и необходимость в строгом соблюдении технологии, что приводит к увеличению стоимости работ;
По сравнению с ленточным, фундамент по технологии УШП имеет меньшую высоту (в среднем от 300 до 400 мм);
Важное условие: на неровных участках с большим перепадом высот под такое основание дома нужно предварительно выровнять площадку, что также приводит к увеличению стоимости работ;
При использовании утепленной шведской плиты невозможно или значительно осложняется строительство подвала, а затраты на его возведение приводят к неоправданному увеличению стоимости дома;
Так как все коммуникации проведены внутри утепленной шведской плиты, доступ к ним для проведения ремонтных работ при аварийной ситуации затруднён.

Прокладка коммуникаций

Строительство УШП проводится таким образом, чтобы в плите остались все необходимые коммуникации или каналы для их прокладки. Чтобы ничего не упустить из виду, вот максимально перечень того, что может быть скрыто в толще бетона:

  1. Трубки или нагревательный кабель тёплого пола;
  2. Ввод воды в дом;
  3. Сточные каналы с выходом в санузлах и местах расположения стояков;
  4. Водопроводные отводы для хозяйственных нужд;
  5. Вводной электрический кабель в защитной оболочке или только оболочка с кордом для протяжки;
  6. Выводы электричества для уличного освещения и хозяйственных нужд;
  7. 2–3 запасных канала для протяжки линий связи или дополнительных кабелей.

Необходимо учитывать, что скрытая прокладка коммуникаций при размещении узлов учета внутри здания может требовать оформления акта скрытых работ. Чтобы при заливке коммуникации не могли быть повреждены, их прокладывают исключительно внутри жестких оболочек, наиболее бюджетный пример которых — технические ПНД трубы из вторсырья. Чтобы трубы не сдавило массой бетона, их глушат и врезают золотниковые клапаны для накачки воздуха под давлением 3–3,5 атм.

Рекомендации при устройстве фундамента

Каждый слой нужно вибрировать, чтобы удалить пустоты

При монтаже внимание уделяется качеству каждого пласта для получения долговечной и прочной конструкции. Иногда толщина песчано-щебеночной подсыпки достигает 600 мм и зависит от несущей способности самого грунта

Трубы коммуникаций крепятся к элементам каркаса пластиковыми хомутами. Под несущими стенами и дверными проемами коллекторы одеваются в гофрированные гильзы или полиэтиленовые трубы. Коммуникации прокладываются строго по проекту в соответствии с высотой, указанной в чертеже. Элементы временно фиксируются подпорками до последующего бетонирования.

Обогревательная система проверяется до начала бетонирования. Трубы наполняются энергоносителем, делается прессовка системы для выявления участков протечек. Бетон замешивается или заказывается после проведения всех работ, а марка смеси указывается в проекте. Масса равномерно распределяется по площади плиты с применением лопат, а кельмой она загоняется в трудные места.

Вибрация обязательно делается для каждого слоя, чтобы уменьшить пустоты в бетонном растворе. Смесь замешивается в таком объеме, чтобы ее можно было выработать за пару часов. Нельзя добавлять воду для повышения пластичности, т. к. это уменьшит прочность бетона.

Фундамент УШП для дома и дачи


Утепленная шведская плита для дома

При строительстве малоэтажных зданий фундамент УШП имеет большое значение, так как в нем сочетается минимальный бюджет и качество проживания. По сути, такая технология представляет обычную утепленную плиту основания. Залить фундамент можно без привлечения спецтехники с минимальными трудозатратами. Благодаря современным технологиям и качественным строительным материалам внутри конструкции можно уложить все коммуникационные системы. Эти качества делают технологию особенно выгодной при строительстве дачи или другой конструкции малой этажности.

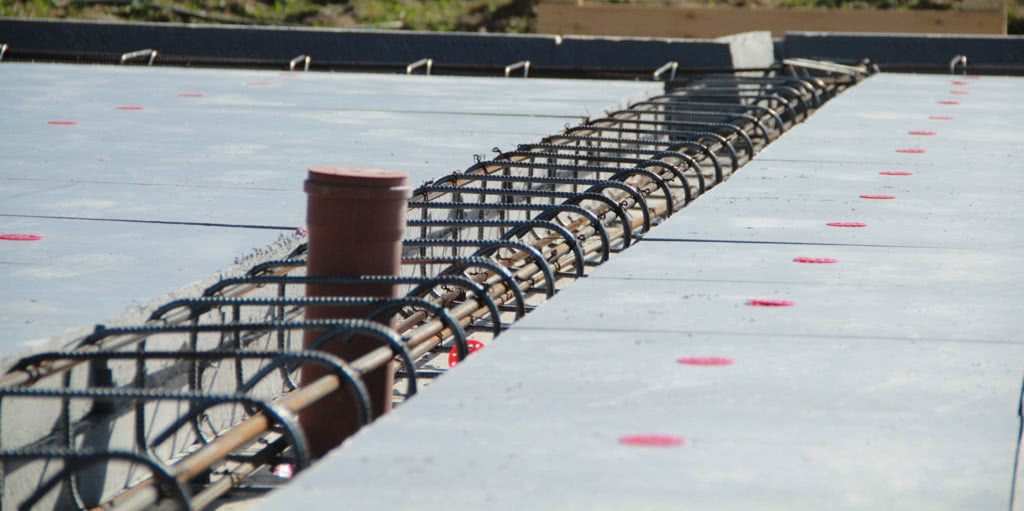

Армирование несущих балок;

Для армирования несущих балок лучше всего подойдет 12 мм арматура. При подготовке необходимо согнуть сразу большое количество скоб (из 8 мм арматуры) по размеру около 230х330 мм из расчета 1 шт. на каждые 300 мм. Также лучше всего сделать готовые углы и связать их еще на козлах, а потом опустить в опалубку и приподнять от основания на 30 мм, чтобы бетон заполнил полость под арматурой. Далее углы необходимо связать между собой при помощи длинных прутов. Перехлест делаем не менее 500 мм и в разбежку. Арматуру необходимо вязать с помощью проволоки, а не сваркой. К тому же сварочный шлак будет прожигать ППС. Количество арматуры от 6 до 8 прутов.

Сравнение УШП с ленточным фундаментом

Если строить каркасный дом, площадь которого будет такая же, то есть около 200 м², то площадь застройки такого дома будет 8×9 м, или 72 м².

Длина подошвы этого дома будет 8 × 2 + 9 × 2 + 9 = 43 м ( необходима всего одна промежуточная стена для опирания лаг первого этажа), ширина под каркасный дом в два этажа будет 33 см (возьмем 40), высота та же 20 см.

  1. Бетон под подошву 43 × 0.4 × 0.2 = 3.44 м³. Стоимость 11.700 рублей
  2. Площадь бетонного пола (8-1,2) × (9-0,8) около 50 м², при толщине 10 см понадобится около 5 м³ или 17000 рублей)
  3. Под стены: длина наружных стен 43 м Объем бетона 43 × 0.2 × 2.5=21,5 м³. Стоимость 73.100 рублей

Итого расход бетона для фундамента будет около 102.000 рублей.

Арматура для подошвы и горизонтальная арматура для стен около 200 кг или 4800 рублей (2 горизинтальных прута для подошвы и 1 прут посередине высоты стены, и 1 прут в верхней части стены. Всего 4 длины стен плюс 2×9 м.)

Вертикальная арматура №16 на расстоянии 1 м общая длина арматуры 43 × 2.5 = 108 м 108 м х 1.58 кг=171 кг или 4100 рублей

Стоимость арматуры 9.000 рублей.

Сетка под стяжку 100 м² × 250 руб/м² = 25.000 рублей

Гравий 72 м² × 0,1 м = 7 м³ Стоимость гравия около 13000 рублей

Перекрытие по деревянным балкам
  1. Доски около 2 кубов по 7000 рублей = 14000 рублей.
  2. Черновой пол OSB 18 мм шпунтованная около 300 руб за 1 кв/м 22.000 рублей.
  3. Утеплитель 72 × 0.2 × 1800 = 26000 рублей.

Итого стоимость перекрытия ориентировочно составит 62.000 рублей. (Хотя эту стоимость не нужно прибавлять к стоимости фундамента, поскольку она относится к стоимости пола первого этажа и одни пол подвала у нас уже подсчитан. Но мы все же сложим, чтобы доказать, что и в этом случае подвал выходит дешевле УШП.)

Стоимость материалов для фундамента каркасного дома вместе с полом подвала и полом первого этажа составит 241.400 рублей или почти в два раза дешевле утепленного мелкозаглубленного фундамента, коим является УШП. Я не знаю как можно отрицать очевидные факты, чтобы не понять преимущество строительства каркасного дома с подвалом. Конечно, вам нужно потратиться на лестницу, на отделку, если вы хотите превратить это помещение в жилое. Несомненно, что придется вызывать экскаватор, чтобы вырыть котлован, при этом не стоит думать, что дешевле будет рыть вручную. Возможно, понадобится вывезти грунт, хотя его можно использовать на участке, например, для создания альпийской горки. Также нужно будет сделать гидроизоляцию стен подвала с наружной стороны, но при использовании утеплителя, это будет стоить не слишком дорого, нынче продаются специальные пленки для гидроизоляции, которые стоят относительно недорого, и не требуют специальных навыков и инструментов.

Если в доме есть подвал, то на основном этаже не нужна котельная, не нужна прачечная, не нужны различные кладовые и комнаты могут быть меньшего размера, потому что не нужно будет в них хранить кучу сезонных вещей, которые бывают нужны раз в год. Следовательно для поддержания чистоты и порядка в жилых помещениях будет требоваться меньше времени, и вы сможете тратить его на отдых и развлечения.

Почему же у американцев, канадцев и шведов получается экономить на фундаменте, строя непрактичную плиту? Потому что у них нет таджиков! Шутка, но в ней правда, правда в том, что их строительные рабочие получают нормальную зарплату, минимум которой регулируется государством и с которой платятся налоги. Поэтому, если добавить зарплату оператора экскаватора, водителей и бетонщиков, то стоимость строительства у них возрастает в разы по сравнению со стоимостью материалов. Ясное дело, выкопать яму глубиной 50 см дешевле, чем 150 см, построить низкую стену тоже дешевле, вот только когда у вас лопнет труба под этим фундаментом, тогда ремонт будет значительно дороже, чем просто вызвать сантехника.

Конструкция плиты

УШП-фундамент как таковой – это достаточно сложная конструкция, внешне напоминающая пирог из нескольких слоев, каркасом которого является монолитная плита.

Помимо этого, в состав основания также входят следующие элементы:

  • дренажный слой в виде специальной подушки из гравия и щебня;
  • прокладка из особого матерчатого материала (геотекстиля), отделяющая слой дренажа от грунта;
  • гидроизоляция, защищающая плиту монолита от подземных вод;
  • слой теплоизоляции, укладываемый по ее центру и краям, что исключает возможность образования мостиков холода.

Слой дренажа (смотрите фото разреза УШП) одновременно выполняет функцию демпфера, компенсирующего почвенные колебания при замерзании и весеннем оттаивании грунта.

Сам каркас шведской плиты сваривается из толстых стальных заготовок, обеспечивающих монолитному фундаменту требуемую прочность и устойчивость к деформирующим нагрузкам. Все необходимые инженерные коммуникации на этапе монтажа прокладываются в полостях монолита непосредственно перед его заливкой.

Толщина бетонной плиты подбирается с учетом этажности возводимого здания и качества грунта в месте застройки. С целью увеличения жесткости под несущими стенами и опорными колоннами в ней предусмотрены специальные утолщения (ребра).

При выборе толщины УШП (в случае ее самостоятельного изготовления) специалисты советуют прибегнуть к помощи профессиональных проектировщиков, способных учесть все нюансы конструкции.

При расчете параметров обязательно учитываются состояние грунта и марка используемого раствора, а также другие характеристики, обеспечивающие требуемую надежность.

Недостаточно мощное основание может не выдержать нагрузки и расколоться под весом строения, а слишком массивное потребует больших материальных затрат. Средняя толщина такой плиты выбирается в пределах от 15 до 35 сантиметров.

Что представляет собой УШП (утепленная шведская плита)

Фундаменты УШП технологии представляют собой высокотехнологичные малоуглубленные основания, которые допустимо строить в регионах с самыми разными климатическими условиями. Главное удобство такого варианта состоит в возможности параллельно со строительством провести все необходимые коммуникации под зданием.

Определение

Утепленная шведская плита – это современная разновидность фундамента монолитного типа в виде утепленной с нижней части пенопластом плиты, со встроенным отоплением и коммуникациями.

Суть технологии

Суть технологии обустройства УШП состоит в создании многослойной структуры фундамента, который после изготовления и установки может выполнять функции пола, поскольку имеет идеально ровное бетонное основание. Фундамент расположен на тщательно утрамбованной и укрепленной подушке из щебенки и песка, что позволяет сделать основание достаточно прочным (укрепляется ребрами жесткости толщиной около 20 сантиметров).

Для придания высоких теплоизоляционных характеристик перед заливом бетонного основания проводится высококачественная теплоизоляция (основания и по бокам), к тому же есть возможность оборудовать встроенные в фундамент коммуникационные системы.

Конструкция плитного шведского фундамента

УШП плита формируется толщиной всего в 10 см, поэтому послойная заливка исключается. Конструктивно она представлена бетоном и армирующей сердцевиной из сетки и металлических прутьев. Между монолитом и грунтом прокладывается подушка для амортизации.

По технологии подушка укрывается теплоизоляционными материалами. В толще песка прокладывают коммуникационные каналы под канализацию, водоснабжение, реже под кабельные провода. Поверх утеплителя устраивают шведскую фундаментную плиту. На ней под стяжку часто монтируют системы «теплый пол».

Как он устроен, схема

Наглядно в разрезе на рисунке (комбинация схемы и чертежа) рассмотрено устройство УШП фундамента с общими коммуникациями частного дома.

Здесь щебень с песком в уплотненной массе сформированы слоем до 20 см. Далее следует трехслойное утепление плитным пенополистиролом толщиной 100 мм каждая. До декоративного покрытия от грунта с учетом монолита и стяжки с «теплым полом» выходит всего 0,6 м.

Под несущие конструкции рекомендуется локально увеличивать заглубление плиты за счет снижения объема теплоизоляционной прослойки. Это незначительно повлияет на свойства УШП фундамента, но увеличивает прочностные характеристики основы под возведение стен и перегородок.

Проектирование УШП

Как только, был произведен расчет конструкции, можно переходить к проектированию. Здесь нам хотелось бы поговорить о том, что же собой представляет проект утепленной шведской плиты, нужен ли он частному застройщику или человеку решившему построить УШП своими руками. Посмотреть реализацию представленного проекта можно здесь

Если у вас на руках имеется проект УШП составленный грамотными, знающими свое дело специалистами, считайте что половина дела уже сделано. Хороший проект это не просто красивые картинки с размерами, и какими то непонятными цифрами. Хороший проект, включает в себя расчеты всех материалов (труб теплого пола, канализации, утеплителя, бетона и т.д.), а также точные размеры всех конструктивных частей фундамента. Также в примечаниях проекта должны быть указаны способы и средства достижения результата, т.е. должно быть конкретно написано, как и что делать. Исполнителю достаточно просто взять в руки лист проекта, и не задумываясь пошагово выполнять указанное. Посмотреть реализацию представленного проекта можно здесь

К сожалению большинство проектировщиков смутно себе представляют все особенности того или иного строительного процесса Вернее они знают как это должно быть в теории, но понятия не имеют как это все происходит на практике. Из-за этого у исполнителей, простых рабочих, прорабов и мастеров утрачено доверие к конструкторским чертежам, они воспринимают их скорее как справочное пособие, а не как конкретное руководство к действию. Еще раз повторимся, что в большинстве проектов отсутствуют какие-либо указания о способе воплощения нарисованного в жизнь, а если они и есть, то они как правило настолько оторваны от жизни, что если бы строители строго следовали указаниям описанным в чертежах, то им бы никогда не удалось достичь положительного результата. Посмотреть реализацию представленного проекта можно здесь

Хороший рабочий проект утепленной шведской плиты должен включать в себя не только чертежи дренажа, канализации, водоснабжения, электрики и много еще всяких узлов и деталей, но и в обязательном порядке должен содержать чертеж теплого пола. Который, в свою очередь невозможно сделать без теплового расчета всего здания и гидравлического расчета системы напольного отопления.здесь

Проектирование утепленных шведских плит, это достаточно трудоемкий и сложный процесс, так как нужно не только исключить пересечения в одной точке нескольких видов коммуникаций, но и увязать их с армированием и собственно конструктивом дома, а также учесть еще много всяких мелочей и нюансов. По понятным причинам мы не можем на этой странице полностью опубликовать выполненные нами рабочие проекты УШП, так как они содержат много практических наработок и технологических ноу-хау. Покажем проекты, в том виде, в котором их нельзя использовать в практических целях, но вполне можно разобрать и понять из каких чертежей и спецификаций он сосотоит. Насколько подробно проработаны проекты. Просим извинения за данный факт и надеемся на ваше понимание. Подчеркиваем, что это проекты реальных объектов. Посмотреть реализацию представленного проекта можно здесь

Нельзя отрицать и тот факт, что множество домов и фундаментов построено не только без проекта, но и вообще без какой-либо документации и ничего страшного не происходит. Мы не призываем следовать этим примерам, а просто приведем тот неоспоримый факт, что грамотный проект может сэкономить для застройщика 20-30, а то и все 40 процентов средств потраченных на стройматериалы и оплату труда рабочих. Подумайте, и решите для себя стоит ли экономить в данной ситуации, учитывая насколько сложен и ресурсоемок такой вид фундамента как утепленная шведская плита. Посмотреть реализацию представленного проекта можно здесь

С другой стороны стоимость проектирования УШП, как впрочем, и вообще какого бы то ни было проектирования в нашей стране на наш взгляд необоснованно завышена. Впрочем, это относится не только к проектированию, а и ко всем услугам в сфере малоэтажного строительства. Со временем при наличии конкуренции на этом рынке ситуация должна несколько выправиться. Мы постараемся сделать так, что бы наши коммерческие интересы были экономически обоснованы, и не пересекали грань разумного.

Все это не должно вас останавливать на пути к своей мечте. Мечте о собственном уютном доме, а мы со своей стороны приложим все силы, что бы эта мечта стала явью.

Особенности данного типа основания

УШП представляет собой малозаглубленную монолитную ж/б плиту с высотой от 25 см и выше, залитую поверх несъемной пенополистирольной опалубки. Все коммуникации и инженерные сети, включая элементы обогрева здания, закладываются одновременно с заливкой бетона, данная конструкция совмещает функции основы, перекрытия и полов первого этажа и отопления. Это подразумевает отказ от подвала и сложности при проектировании, любые мелочи продумываются сразу, внести изменение в разводку труб затруднительно.

УШП нуждается в усилении арматурой и использовании высококачественного бетона, заливаемого единым монолитом. Отличия заключаются в способе подготовки – армосетка и элементы инженерных систем укладываются в несъемную бесшовную опалубку из крупных листов пенополистирола, размещенную поверх ровной и утрамбованной подушки. Под несущими стенами толщина заливаемого раствора удваивается, на остальных участках стандартная схема включает 15-20 см слои песка и щебня, 20 – утеплителя и 10 – бетона. Грунт, дренаж и теплоизолятор разделяют между собой геотекстилем, несъемная опалубка формирует не только низ, но и бока. Для снижения воздействия атмосферных осадков по периметру фундаментной плиты монтируется отмостка из ППС толщиной не менее 50 см.

К преимуществам относят исключение влияния морозного пучения грунта на основание здания (все весовые нагрузки и подвижки почвы распределяются равномерно, низ надежно защищен от промерзания слоем экструдированного пенополистирола), отсутствие потребности в задействовании подъемной спецтехники и хороший эффект энергосбережения. Экономия на обогрев таких домов в зимний период достигает 30% и выше. Закладка УШП сводит к минимуму потери тепла через полы первого этажа частного дома, исключает проникновение внутрь грибка и плесени и упрощает отделочные работы при монтаже напольного покрытия.

К учитываемым особенностям относят ограничение по высоте, технология не подходит для строительства тяжелых и многоэтажных домов. Ее нельзя назвать бюджетной, помимо затрат на проектирование фундаментной плиты на всех этапах применяются исключительно качественные материалы, разводку коммуникаций и элементов обогрева доверяют профессионалам. По окончании бетонирования доступ к ним затруднен, что приводит к необходимости использования прочных труб и фитингов, что также сказывается на бюджете.
