Ушп фундамент технология

Как сделать опалубку под фундамент

Когда место под фундамент полностью размечено и подготовлено, можно смело приступить к сборке опалубки. Лучше всего для неё использовать обзольную доску, так как стоимость её минимальна. Отлично подойдет толщина 25 мм. Впоследствии такую древесину можно использоваться на дрова – для бани или же камина.

Из досок необходимо изготовить специальные щиты, которые в дальнейшем будут соединяться. На выходе должен получиться большой короб, внутри которого будет располагаться будущей фундамент. По ширине длину щита нужно сделать равной ширине фундамента. По длине следует сделать припуск, величина которого составляет 2 – 4 см. Это позволит при помощи гвоздей плотно сколотить короб.

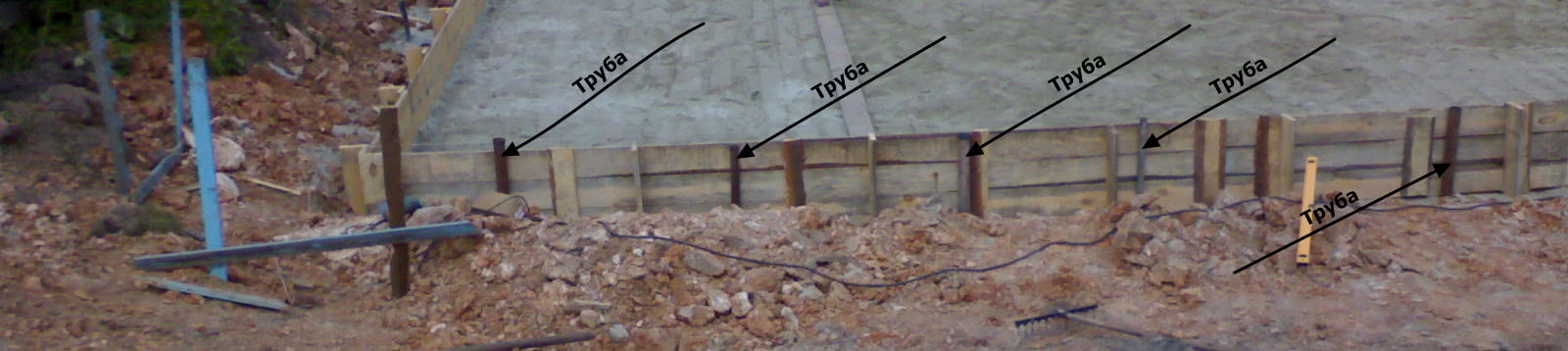

Когда щиты готовы, следует закрепить их к металлическим трубам, забитым с внешней стороны. Это позволит избежать вероятности падения. После завершения данной операции следует выстелить деревянные щиты рубероидом. Длина рулона рубероида обычно составляет 15 м, ширина – 1 м. Чтобы не испытывать затруднений с его резкой, можно распилить ножовкой рулон пополам. (рис. 2)

Изготовление опалубки для фундамента плиты

Преимущества и недостатки УШП фундамента

Фундамент УШП, заказать который можно в любой крупной строительной компании,  характеризуется рядом отличительных преимуществ:

низкой стоимостью выполнения работ, что связано с небольшим количеством строительных материалов и привлечением малого числа работников;

В шведскую плиту вмонтировано отопление (система теплого водяного пола) и другие инженерные коммуникации

  • высокой скоростью производительности;
  • благодаря дополнительному слою утеплителя исключается вероятность промерзания грунта под подошвой фундамента, что избавит плиту от пучения и усадки основания;
  • фундаментная плита является полноценным черновым полом, на который можно укладывать плитку без предварительного выравнивания поверхности;
  • обустройство теплого пола в фундаменте позволит снизить в будущем затраты на отопление в связи с меньшим расходом тепловой энергии;
  • утеплитель характеризуется высокой прочностью на сжатие и дает усадку здания на 2%;
  • теплоизоляционный слой не подвержен влиянию влаги, что увеличивает срок его эксплуатации;
  • благодаря тому, что фундамент изолирован, в доме не будет образовываться сырость и плесень;
  • в изоляционном слое исключено появление насекомых и грызунов;
  • небольшая толщина теплоизоляционного слоя обеспечивает необходимый коэффициент теплопроводности;
  • наличие на плитах теплоизоляции кромок исключает создание мостиков холода;
  • плита выполняет одновременно обогревающую, теплоизоляционную и несущую функции;

Основание фундамента УШП — это уже черновой пол, готовый к любому напольному покрытию

  • обладает долговечностью конструкции с сохранением всех технико-экономических характеристик;
  • благодаря высокой теплоемкости может быть использована в регионах с холодным климатом.

Недостатки УШП:

  • плита фундамента создается исключительно на надежном основании, что исключает ее обустройство на илистых, заторфованных или растительных грунтах;
  • существенная часть инженерных коммуникаций располагается в толще плиты, вследствие чего доступ к ним ограничен;
  • УШП нельзя применять при возведении тяжелых многоэтажных строений;
  • фундамент исключает создание подвала в доме.

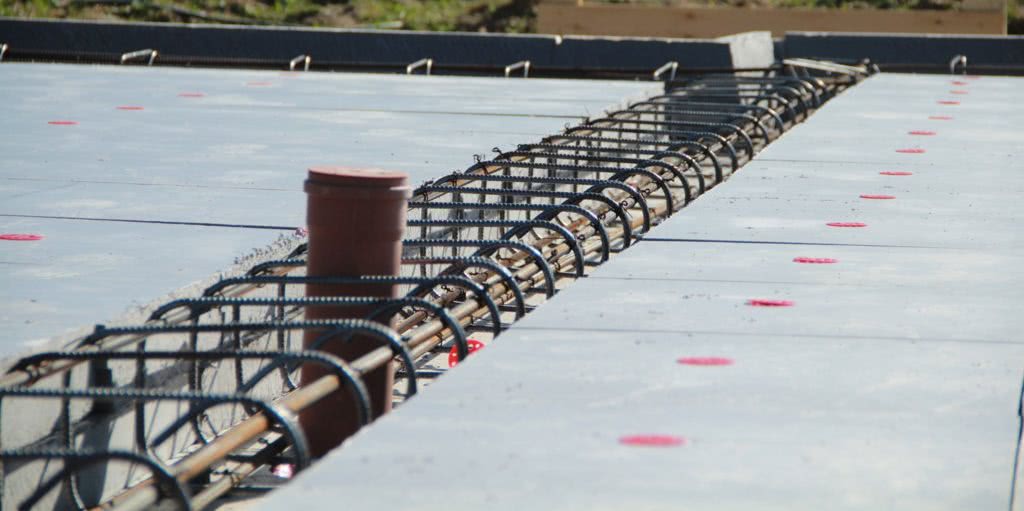

Армирование несущих балок;

Для армирования несущих балок лучше всего подойдет 12 мм арматура. При подготовке необходимо согнуть сразу большое количество скоб (из 8 мм арматуры) по размеру около 230х330 мм из расчета 1 шт. на каждые 300 мм. Также лучше всего сделать готовые углы и связать их еще на козлах, а потом опустить в опалубку и приподнять от основания на 30 мм, чтобы бетон заполнил полость под арматурой. Далее углы необходимо связать между собой при помощи длинных прутов. Перехлест делаем не менее 500 мм и в разбежку. Арматуру необходимо вязать с помощью проволоки, а не сваркой. К тому же сварочный шлак будет прожигать ППС. Количество арматуры от 6 до 8 прутов.

Где рекомендуется и когда целесообразно применять УШП

Утеплённая шведская плита призвана решать следующие задачи:

  • Снижение теплопотерь сооружения в суровых условиях эксплуатации.
  • Создание комфортных условий для проживающих.
  • Предотвращение образования и развития плесени, грибка, гнили и других биологических образований, негативно влияющих на организм человека.

Обустройство УШП экономически и технически целесообразно в следующих случаях:

Расположение будущего сооружения в климатической зоне с низкими среднегодовыми температурами в сочетании с высоким уровнем грунтовых и/или паводковых вод.
Проблемные грунты на строительной площадке – почвы на месте возведения дома имеют повышенную концентрацию песка, торфа, глинистых частиц

На болотистых пучинистых грунтах, особое внимание уделяется усилению арматурного каркаса. Марка используемого товарного бетона не менее М500.
Плита используется в качестве несущего основания для зданий из брёвен (оцилиндрованного бревна, бруса и т.п.), пено-, газобетона, сэндвич панелей и других типов облегчённых стройматериалов

При этом общая высота сооружения не должна превышать 9м.
Планируется использовать альтернативные системы отопления. В частности, водяной тёплый пол, залитый в толщу плиты, которая является черновым полом для первого этажа и теплоаккумулятором для всего здания.

Фундамент УШП на стадии обустройства арматурного каркаса, с выведенными инженерными коммуникациями и уложенным трубопроводом тёплого полаИсточник stroycomplektpro.ru

Что из себя представляет УШП?

Аббревиатура УШП расшифровывается как утепленная шведская плита. Фундамент УШП это функциональное и энергоэффективное решение для вашего дома. Его главная особенность в том, что в основание встроены все системы коммуникаций, в том числе подогрев полов.

У такой технологии есть ряд преимуществ:

  • высокая скорость возведения;
  • отсутствие ограничений — это делает его универсальным вариантом для любого участка (в отличие от многих альтернативных решений). Тип грунта при этом влияет на толщину бетонной плиты в УШП, которая рассчитывается индивидуально;
  • более экономичный расход бетона — по сравнению со стандартными плитными фундаментами;
  • готовность к укладке чистового напольного покрытия — соответственно, количество подготовительных отделочных работ сокращается;
  • отсутствие необходимости в выкапывании глубокого котлована — а это сокращение количества земляных работ и экономия времени и средств;
  • готовность всех коммуникационных систем еще на начальном этапе строительства — это также ускоряет процесс возведения;
  • отличная энергоэффективность — дом будет максимально сохранять тепло, что позволит снизить затраты на коммунальные услуги.

Утепленная шведская плита имеет несколько альтернатив. Давайте сравним их между собой и определим основные преимущества и различия.

Свайный фундамент или УШП

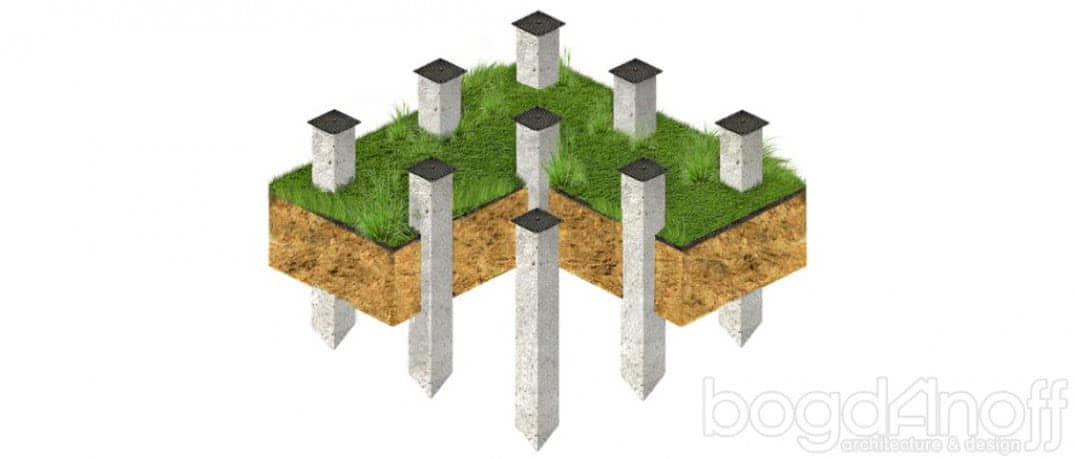

Свайный фундамент представляет из себя группу свай, заглубленных в землю на разных уровнях в зависимости от типа грунта.

Среди его преимуществ можно назвать:

  • универсальность — подходит для разных типов грунтов;
  • простота расчета свайного поля — в зависимости от планировки можно сделать самостоятельно;
  • экономичность — сваи являются самым бюджетным вариантом для основания, которое можно возвести и своими руками.

Но есть у него и минусы:

  • необходимость использовать крупную технику для возведения — это возможно не на любом участке, поскольку не везде есть достаточная площадь для маневра, плюс всегда есть риск повредить или вообще разрушить соседние постройки;
  • сложность расчетов для предотвращения смещения свай;
  • обязательное исследование почвы — поскольку высока вероятность усадки конструкции;
  • ограниченность в применении — для построек из кирпича, бетона или блоков лучше подойдет УШП, поскольку сваи недостаточно надежны.

УШП или ленточный фундамент

Ленточный фундамент представляет собой сплошную ленту из бетона по всему периметру здания под несущими стенами.

Среди его преимуществ можно назвать:

  • отсутствие необходимости в применении крупной техники — для возведения такого основания хватит только человеческого ресурса;
  • относительная бюджетность — количество нужных для постройки материалов сокращается за счет небольших размеров самого основания;
  • высокая скорость возведения — она достигается благодаря простоте конструкции.

Есть у него и минусы:

  • тщательный анализ и произведение сложных расчетов — как и предыдущий вариант, этот тип основания требует тщательной подготовки, которая стоит недешево;
  • большой вес — который может привести к перекосу дома (когда одна его часть опустится ниже остальных);
  • ограниченность в применении — например, такой фундамент нельзя использовать на пучинистых грунтах или на участках с высоким уровнем грунтовых вод: для таких условий лучше подойдет УШП.

УШП или свайно ростверковый фундамент

Свайно-ростверковое основание представляет собой свайные опоры, объединенные плитами или балками — такая конструкция придает зданию нужную жесткость. Этот вариант является комбинированным — он соединяет в себе лучшие свойства двух предыдущих оснований, ленточного и свайного.

Он имеет следующие преимущества:

  • экономичность — для работы можно обойтись небольшой строительной бригадой, а бетон можно замешивать самостоятельно непосредственно на объекте;
  • возможность круглогодичного монтажа — что позволяет не ждать наступления теплого времени года и не затягивать с началом строительства;
  • уменьшение теплопотерь в холодное время года — это возможно благодаря отсутствию контакта основания с промерзшей почвой;
  • отсутствие ограничений по типу грунтов для возведения — такой фундамент подойдет практически для любого участка;
  • отсутствие трудоемких и финансово затратных подготовительных работ.

Среди минусов можно назвать:

  • невозможность добавления в проект цокольного этажа или подвального помещения;
  • ограниченность нагрузки — для такого типа основания нужно выбирать более легкие материалы для стен и внешней облицовки, иначе оно может не выдержать: для более серьезных нагрузок лучше подойдет УШП;
  • потребность в дополнительном утеплении — если дом находится в климатическом регионе с суровыми зимами: здесь энергоэффективная УШП тоже выигрывает.

Проведение земляных работ и подготовки

В реальности существует достаточно много конфигураций шведской плиты, отличающихся толщиной и схемой армирования. Однако суть технологии это не меняет по весьма неординарной причине, которую обывателю принять достаточно трудно. Дело в том, что долговечность и устойчивость УШП обеспечиваются не конструкцией самой плиты, а за счёт правильной подготовки основания под ней.

Начинается всё со снятия плодородного слоя почвы или рытья более глубокого котлована, если под домом планируется цокольный этаж. При этом основная масса грунта снимается на участке размерами больше самой плиты. В каждую сторону от плановой разметки фундамента нужно отступить по 40–50 см плюс глубину залегания плиты, умноженную примерно на 1,35–1,5. Такая необходимость обусловлена тем, что и под плиту, и под отмостку готовится плотная несжимаемая подсыпка, которая легко «отпускает» воду. При этом ширина отмостки всегда определяется глубиной залегания фундамента, ибо распространение жидкости при просачивании через подсыпку происходит веером. Таким образом, чем больше глубина, тем шире пятно смачивания. Радиус этого пятна для материала подсыпки под плитой примерно в полтора раза больше глубины.

После снятия грунта котлован подчищается вручную и укрывается иглопробивным геотекстилем, затем проводится его обратная засыпка. Первым идёт песок — качественный речной, без глинистых включений и с как можно меньшим коэффициентом уплотнения, то есть фракции от 1,3 до 2 мм. Песок насыпают слоями по 50–70 мм и трамбуют вибрационным способом с массой плиты порядка 100–120 кг. Толщина песчаной подсыпки составляет не менее 20 см, но в целом может достигать 2–2,5 значений номинальной толщины плиты. Устраивать более толстый слой песка обычно не имеет смысла.

Если на полученной отметке возможно появление грунтовых вод, в котлован по периметру укладывают систему дренажных труб, обёрнутых геотекстилем во избежание заиливания. Чтобы обеспечить необходимый уклон, в песке подрывают небольшие желоба, общая же плоскость остается строго горизонтальной. После монтажа дренажной системы котлован застилают геотканью плотностью от 250 кг/м2, затем проводится насыпка гравия фракции от 15 до 30 мм. В наилучшем случае используют гранитный щебень, который насыпается послойно с постепенным уменьшением фракции вплоть до 10–15 мм.

Функции гравийной подушки — осушение нижней плоскости плиты и распределение нагрузки. Засыпка проводится до отметки, на которой планируется опирание рёбер плиты. Глубина опирания определяется толщиной плиты с рёбрами жёсткости при том расчёте, что плоскость готового пола будет находиться на 20–25 см выше прилегающего грунта.

Выполнение земляных работ и создание дренажной системы

Теплый фундамент нельзя укладывать на растительный слой, толщина которого не превышает 0,3-0,5 м, поэтому следует его снять полностью. Для этого можно воспользоваться штыковыми лопатами. Если фундамент уложить на плодородный слой, он неизбежно даст усадку, что станет последствием перегнивания органики.

Перед заливкой УШП фундамента нужно снять плодородний слой, засыпать песком и утрамбовать его

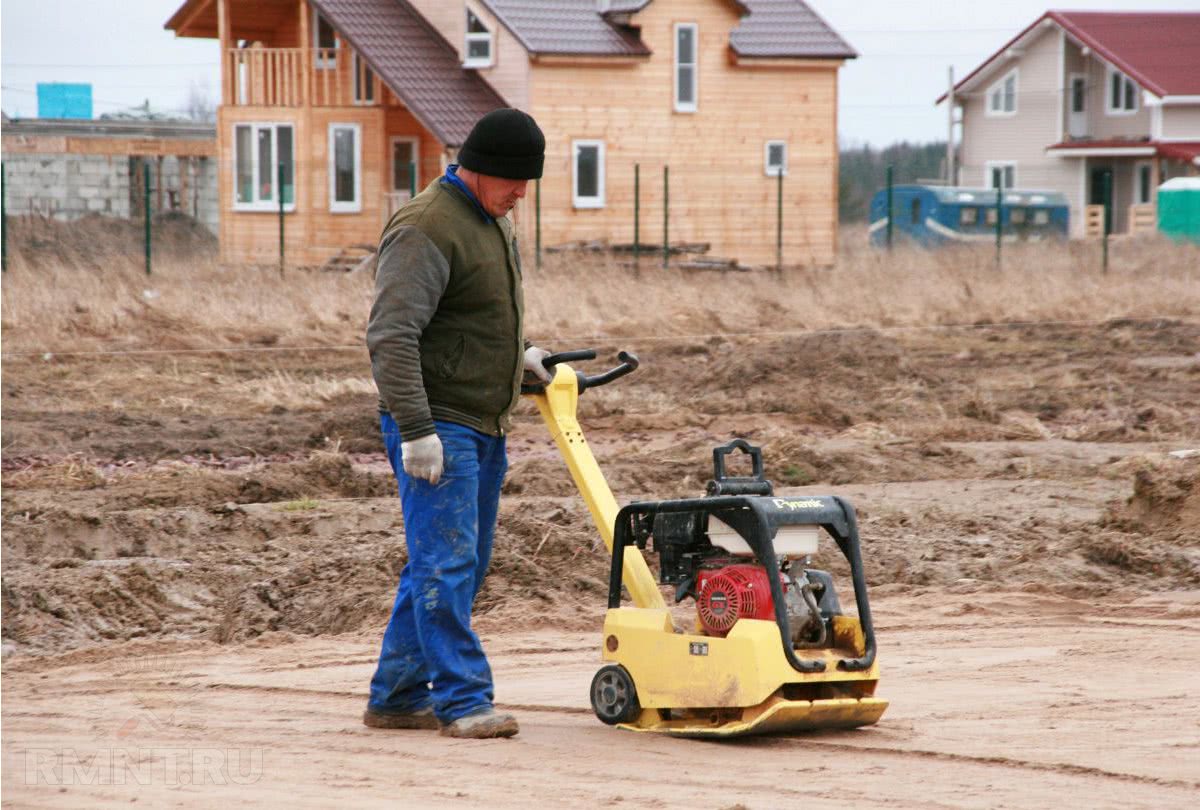

После выборки грунта поверхность необходимо утрамбовать при помощи глины, которая в сухом измельченном виде засыпается внутрь котлована, увлажняется и трамбуется. Далее укладывается геотекстиль. Концы тканого полотна должны выступать за пределы будущего фундамента не менее чем на 30 см.

Для того чтобы плита всегда оставалась сухой, важно правильно организовать дренажную систему, благодаря которой от подошвы фундамента будут отводиться грунтовые, ливневые и талые воды. С этой целью по всему периметру котлована необходимо сделать траншею глубиной, равной диаметру перфорированных труб, которые будут использоваться для дренажа

Здесь следует выполнить уклон от строения на 3-4 градуса, что обеспечит самотек. По углам здания требуется обустроить вертикальные колодцы, благодаря которым обеспечится доступ к системе водоотведения для выполнения периодической ее очистки.

Для того чтобы плита всегда оставалась сухой, важно правильно организовать дренажную систему фундамента

Последовательность действий выглядит следующим образом:

  • на геотекстиль укладывается слой щебня;
  • по углам сооружения выполняется монтаж колодцев, которые создаются из цельных гладких или гофрированных труб диаметром 20-30 см, установленных вертикально;
  • монтаж гофрированных труб по периметру здания с заходом концов в смежные колодцы, где выполняются соответствующие отверстия;
  • заполнение траншеи щебнем, которая сверху покрывается геотекстилем.

УШП своими руками

Фундаменты из теплой шведской плиты – новая технология, поэтому действующие в РФ СНиП и СП не регламентируют этапы строительства. При этом инженеры должны учитывать общие требования к конструктивным элементам и формулы расчета нагрузок.

Проектно-изыскательские работы

Перед началом проектирования необходимо собрать данные, отражающие гидрогеологические особенности участка.

Таким образом инженеры узнают:

  • химические и физико-механический свойства грунта;
  • степень пучения почвы;
  • уровень подземных источников;
  • климатические условия в регионе и т.д.

Полученные сведения служат для расчета оптимальных характеристик для конструктивных элементов основания относительно проектных условий.

Разметка и рытье котлована

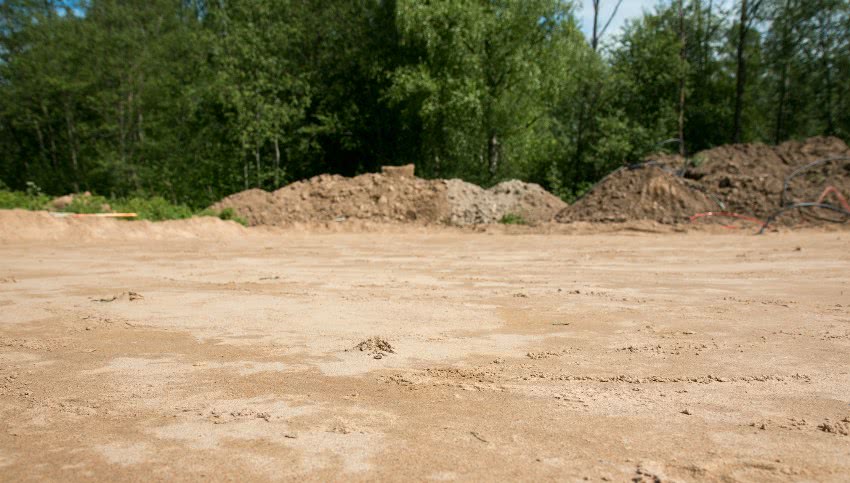

Перед закладкой фундамента необходимо снять плодородный слой почвы с последующим применением для окультуривания территории. Размечают поле по контуру сооружения. Затем вырабатывают котлован на проектную глубину.

Ширина котлована должна быть больше площади основания дома. После этого делают дополнительные углубления под основными и внутренними стенами, чтобы заложить ребра жесткости для силовой конструкции. Почву на дне выравнивают и утрамбовывают.

Защита от воды и прокладка коммуникаций

На дно котлована высыпают ровный слой крупнозернистого песка. Подсыпку утрамбовывают, формируя плотный пласт высотой 10–15 см. Под песком в большинстве случаев укладывают геотекстиль, чтобы предотвратить заиливание материала в процессе эксплуатации.

Сверху песка выкладывают трубы, из которых состоит дренажная система, а также закладывают инженерные коммуникации. При этом все линии должны выводиться с запасом.

Подготовка подушки

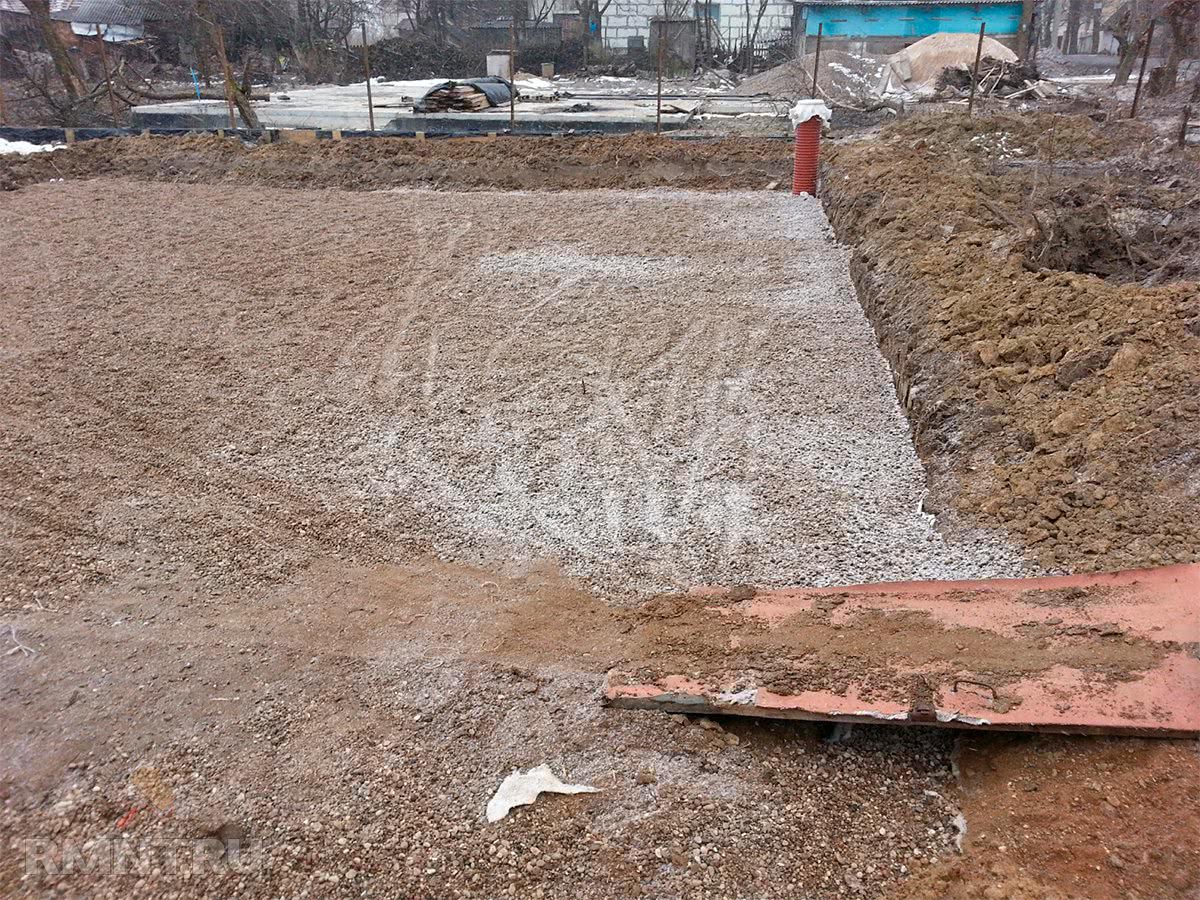

Конструкцию засыпают ровным слоем щебня с последующей утрамбовкой. В результате должна получиться плотная поверхность в одной горизонтальной плоскости. В процессе допускается подсыпка материала и орошение водой для того, чтобы слой можно было качественно утрамбовать.

Монтаж утеплителя

Пласт утеплителя состоит из двух слоев пенопласта или пенополистирола с прокладкой из гидроизоляционного материала, в качестве которой можно использовать полимерную пленку. Толщина утеплителя – 200 мм, но в местах ребер жесткости это значение может составлять 100 мм.

Обустройство опалубки

Эксперты советуют для плитного фундамента по шведской технологии использовать несъемную опалубку, собранную из заводских заготовок экстрагированного пенопласта.

С целью экономии в частном строительстве можно устанавливать щитовую опалубку из сколоченных досок, при этом не забывая закреплять конструкцию по периметру и в углах клиньями и упорами. Высота опалубки должна превышать уровень поверхности монолитной плиты на 200 мм.

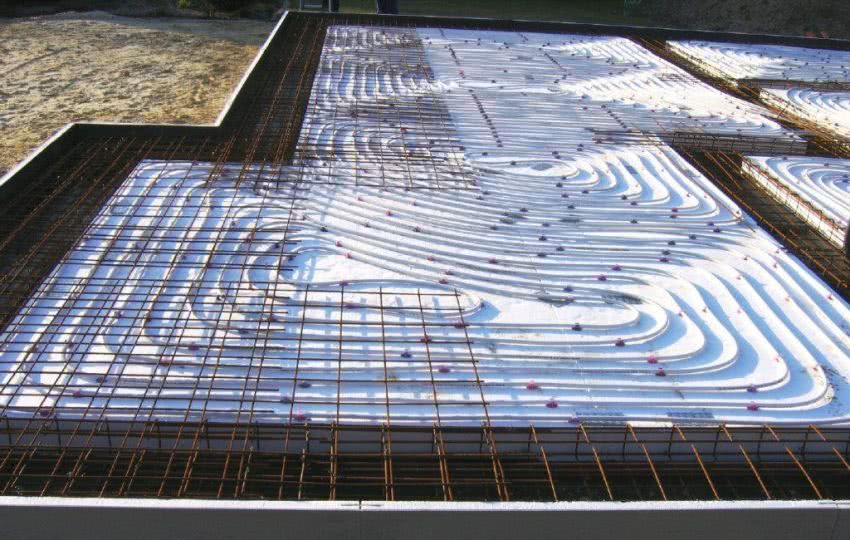

Создание армокаркаса и «теплого пола»

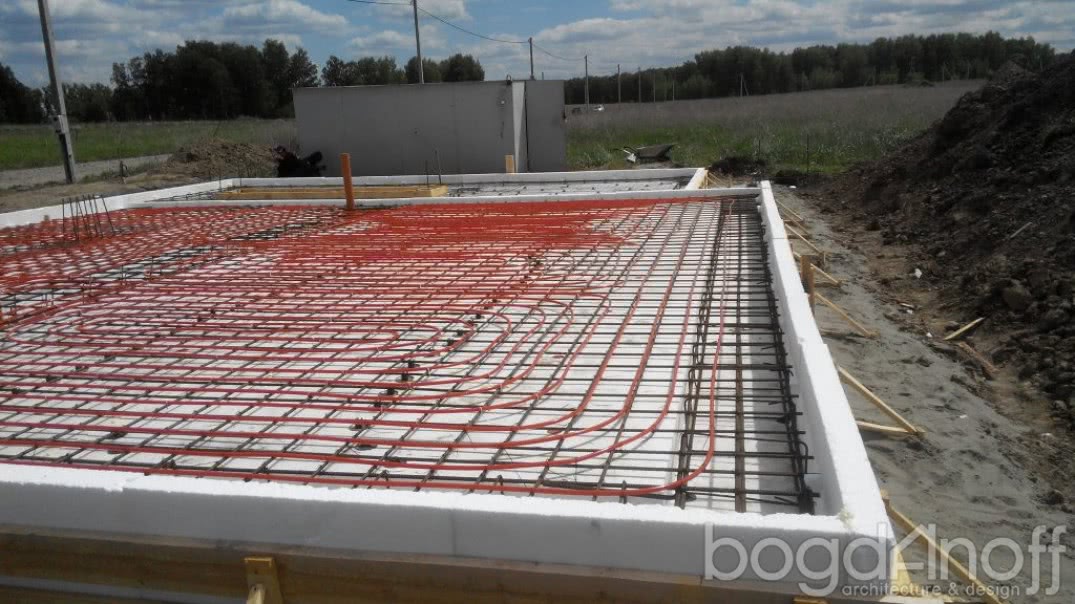

На дно опалубки выкладывают трубы для обогрева пола, руководствуясь такими принципами:

  1. По периметру трубы выкладывают плотнее (но не чаще, чем с шагом в 100 мм), чем в центре основания, чтобы получить максимальную тепловую мощность системы.
  2. Минимальное расстояние между внешними стенами и тепловым контуром должно составлять 150 мм.
  3. На стыке монолитных плит трубы не выкладывают, либо помещают их в металлические гильзы длиной 300 мм.
  4. Перед заливкой бетона систему отопления накачивают воздухом, чтобы исключить риск деформации материала под большими нагрузками.

Затем на систему труб для обогрева пола выкладывают силовую конструкцию из арматурных прутьев и сетки. Для изготовления каркаса используют рифленые пруты с диаметром сечения от 12 мм. Сторона готовой ячейки может быть в пределах 100–200 мм. Арматурный каркас устанавливают на пластиковые подпорки высотой 70 мм.

Заливка бетона

Для плит УШП используют бетон марок В20–В25 заводского приготовления или замешанный своими руками. Прочность раствора выбирают, исходя из проектных нагрузок. Заливка монолитной плиты происходит за один раз с помощью предварительно смонтированных рукавов.

Гидроизоляция

По технологии УШП гидроизоляция фундамента представляет собой прослойку между песчаной подушкой и утеплителем. В качестве гидроизоляционного материала в большинстве случаев используют пленку из поливинилхлорида. Закрепление слоев пленки можно проводить с помощью жидких гвоздей.

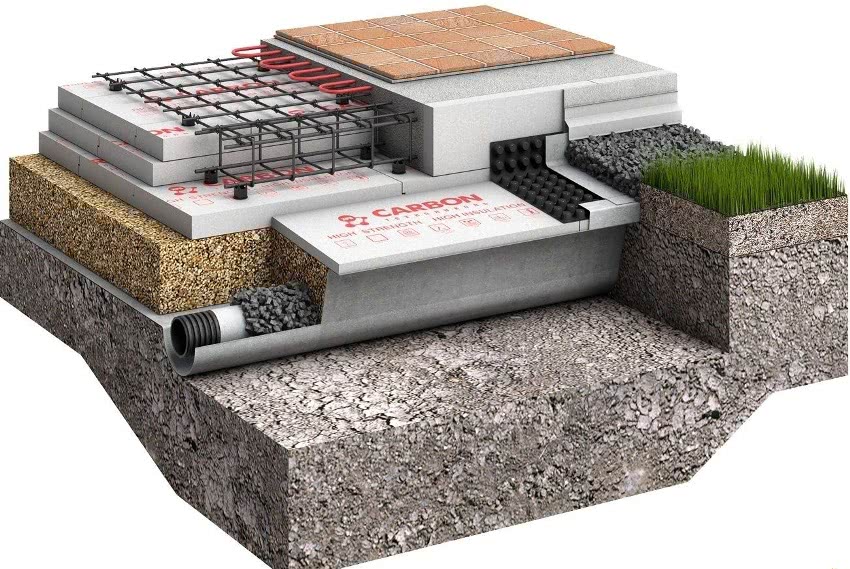

Конструкция плитного шведского фундамента

УШП плита формируется толщиной всего в 10 см, поэтому послойная заливка исключается. Конструктивно она представлена бетоном и армирующей сердцевиной из сетки и металлических прутьев. Между монолитом и грунтом прокладывается подушка для амортизации.

По технологии подушка укрывается теплоизоляционными материалами. В толще песка прокладывают коммуникационные каналы под канализацию, водоснабжение, реже под кабельные провода. Поверх утеплителя устраивают шведскую фундаментную плиту. На ней под стяжку часто монтируют системы «теплый пол».

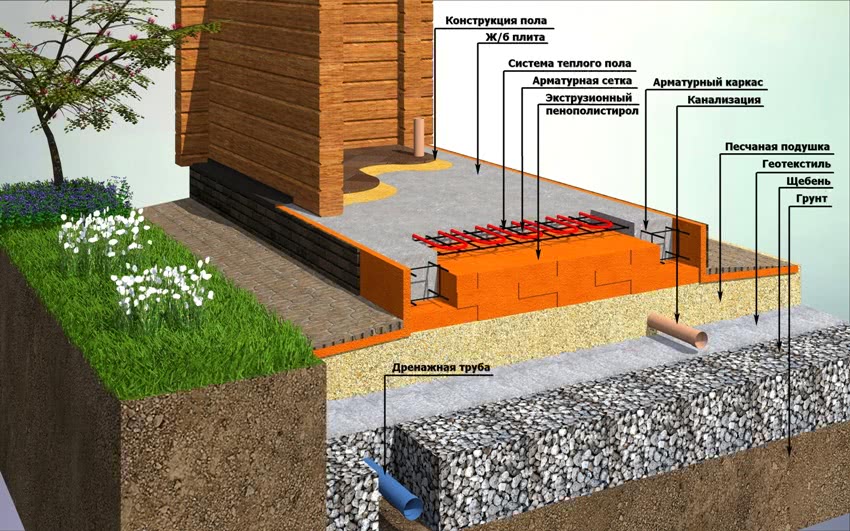

Как он устроен, схема

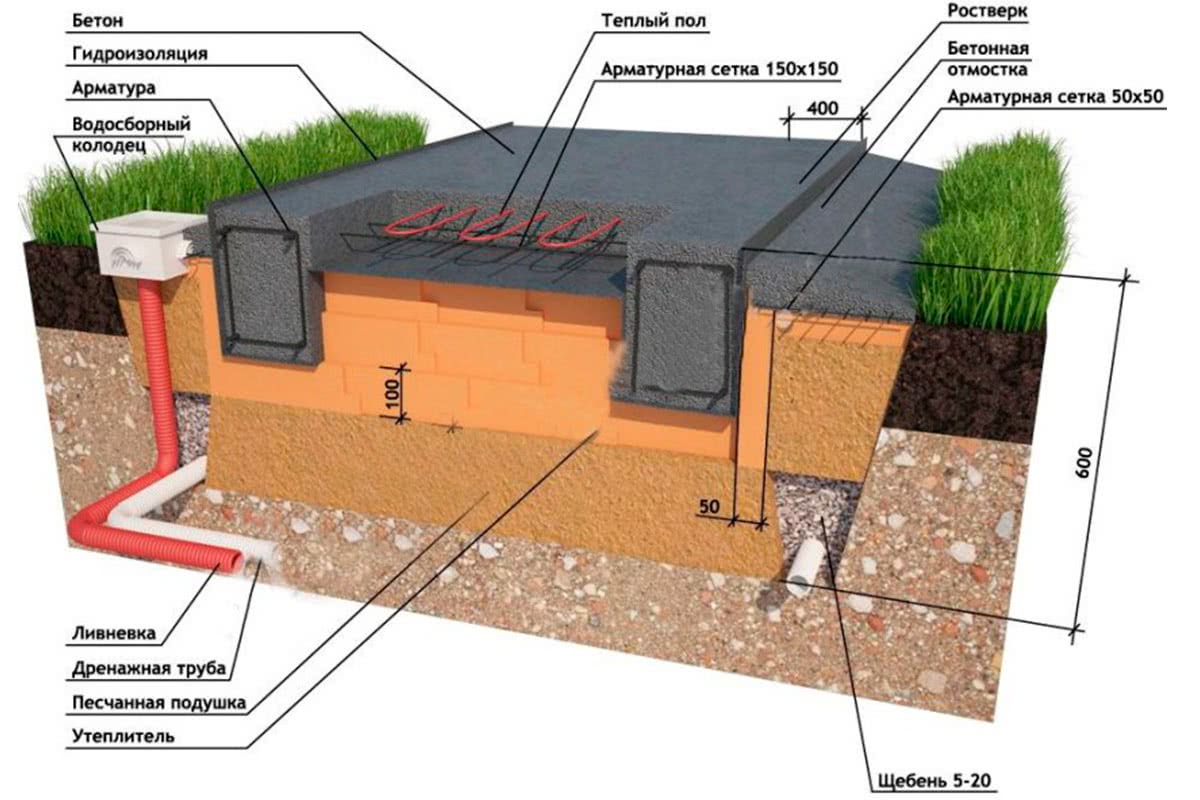

Наглядно в разрезе на рисунке (комбинация схемы и чертежа) рассмотрено устройство УШП фундамента с общими коммуникациями частного дома.

Здесь щебень с песком в уплотненной массе сформированы слоем до 20 см. Далее следует трехслойное утепление плитным пенополистиролом толщиной 100 мм каждая. До декоративного покрытия от грунта с учетом монолита и стяжки с «теплым полом» выходит всего 0,6 м.

Под несущие конструкции рекомендуется локально увеличивать заглубление плиты за счет снижения объема теплоизоляционной прослойки. Это незначительно повлияет на свойства УШП фундамента, но увеличивает прочностные характеристики основы под возведение стен и перегородок.

УШП фундамент: технология бетонирования основания

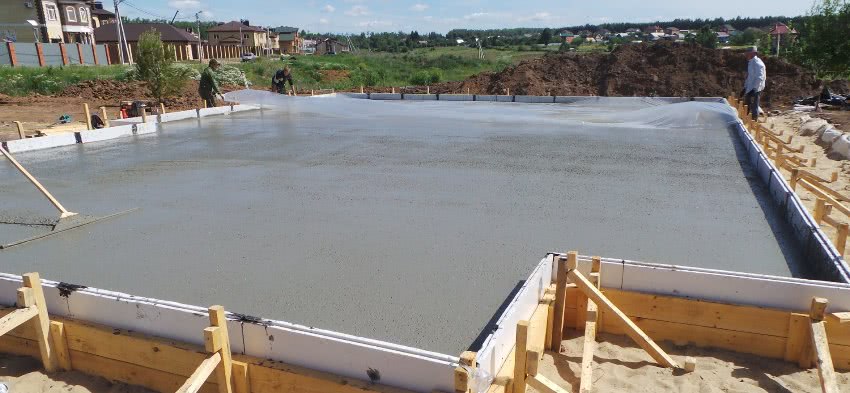

Завершающим этапом монтажа утепленной плиты фундамента является заливка основания бетонным раствором

Здесь важно выполнить процесс одноразово. Для этого можно воспользоваться автобетоносмесителем с установленным бетононасосом. Раствор равномерно распределяется по поверхности при помощи лопат и кельм

Чтобы получилась однородная поверхность, заливка не должна растекаться на расстояние более 1,5 м в диаметре

Раствор равномерно распределяется по поверхности при помощи лопат и кельм. Чтобы получилась однородная поверхность, заливка не должна растекаться на расстояние более 1,5 м в диаметре.

Порционная заливка может выполняться с интервалом в 1 час. Если необходимо прерваться на более длительное время, следует организовать рабочие швы. После возобновления работ их смачивают водой и обрабатывают грунтовкой из цементного молочка. Раствор следует уплотнять при помощи виброплиты или глубинного вибратора.

Для того чтобы конечная поверхность была ровной, основание шлифуется

Это важное мероприятие, поскольку бетонная плита является полом первого этажа. В противном случае придется дополнительно затрачиваться на выравнивающую стяжку

Завершается работа над УШП фундаментом заливкой бетона и его затиркойшлифовкой

В период застывания основания следует создать надлежащий уход за бетонной поверхностью. В жаркую погоду необходимо увлажнять фундамент и закрывать его от осадков полиэтиленовой пленкой. Распалубку можно проводить по истечении 48 часов при температуре 30 градусов, а спустя 5-7 суток – в холодную погоду при температуре 10-12 градусов.

УШП фундамент под ключ: цена работ

Утепленная шведская плита является современным методом оборудования фундамента, который набирает популярность в частном и коттеджном домостроении. Сегодня многие строительные компании предлагают выполнить качественный и быстрый монтаж УШП под ключ, цена которого зависит от размеров основания, местонахождения участка, свойства грунта, перечня работ и пожеланий заказчика. Она рассчитывается индивидуально для каждого конкретного случая. Воспользовавшись калькулятором УШП, который легко найти на специализированных сайтах в сети Интернет, можно также самостоятельно рассчитать приблизительную стоимость работ. Здесь понадобятся такие данные, как площадь и периметр основания, высота ребра плиты.

В основной перечень услуг входят такие мероприятия:

  • подготовительные работы перед началом строительства: разметка участка, выемка грунта;
  • укладка геотекстиля;

Цена монтажа кв. м УШП фундамента начинается от 5500 руб. и выше

  • устройство песчано-гравийной подушки;
  • монтаж всех систем коммуникаций;
  • изготовление и установка опалубки;
  • монтаж теплоизоляции и системы теплого пола;
  • вязка арматурного каркаса из прутьев с помощью вязальной проволоки;
  • заливка бетоном с уплотнением глубинным вибратором;
  • шлифовка основания.

Цена кв. м шведской плиты фундамента начинается от 5500 руб. Чем больше площадь основания, тем ниже будет стоимость. Например, цена утепленной шведской плиты габаритами 150-200 м² составит 7500 руб., а размером 50-70 м²– 9000 руб.

Несмотря на то что стоимость на возведение УШП фундамента превышает затраты на традиционное монолитное основание, такое устройство в будущем позволит значительно экономить на отоплении.

На УШП фундамент просто нужно поставить коробку дома, а всё остальное внутри уже есть — отопление, коммуникации, утепление

Использование технологии утепленной шведской плиты поможет существенно сократить расход материала, снизить сроки, отведенные на строительство. Благодаря вмонтированному теплому полу удастся сэкономить на отоплении помещений за счет высоких энергосберегающих характеристик основания данного типа. Чтобы получить качественный и долговечный фундамент, рекомендуется заказать УШП в специализированных компаниях.

Ориентировочные цены фундамента УШП

Классическая УШП
УШП под тяжелый дом
(каркасные дома, брусовые дома, дома из ГБ в 1 этаж) (Дома из ГБ в 2 этажа, дома с монолитным перекрытием, дома из кирпича и ГБ высокой плотности)

Стоимость работ без учета материалов
  • Площадь плиты до 70 кв. м – 4000 руб/ м2
  • Площадь плиты 70-100 кв. м – 3800 руб/ м2
  • Площадь плиты 100-150 кв. м – 3400 руб/ м2
  • Площадь плиты 150-200 кв. м – 3200 руб/ м2
Стоимость работ без учета материалов
  • Площадь плиты до 70 кв. м – 4200 руб/ м2
  • Площадь плиты 70-100 кв. м – 4000 руб/ м2
  • Площадь плиты 100-150 кв. м – 3600 руб/ м2
  • Площадь плиты 150-200 кв. м – 3400 руб/ м2
Стоимость работ с материалами
  • Площадь плиты до 70 кв. м – 8 800 руб/ м2
  • Площадь плиты 70-100 кв. м – 7 800 руб/ м2
  • Площадь плиты 100-150 кв. м – 7 200 руб/ м2
  • Площадь плиты 150-200 кв. м – 6 600 руб/ м2
Стоимость работ с материалами
  • Площадь плиты до 70 кв. м – 10 000 руб/ м2
  • Площадь плиты 70-100 кв. м – 9 000 руб/ м2
  • Площадь плиты 100-150 кв. м – 8 400 руб/ м2
  • Площадь плиты 150-200 кв. м – 8 000 руб/ м2

Минусы такого основания

1. Высокая стоимость. Цена УШП выше, чем у малозаглубленной ленты и плиты. Но если сложить стоимость фундамента другого типа, системы отопления, утеплителя, опалубки и ежемесячную плату за тепло, то шведская плита выйдет дешевле. Тратиться придется сразу, а для большинства это существенный недостаток.

2. Не подойдет для неровных участков. УШП проблематично строить на склоне, да и не целесообразно. Но плитный фундамент также имеет этот недостаток.

3. Нельзя обустроить подвал или высокий цоколь. Исторически сложилось, что русские избы на севере имеют большой подпол и высокий цоколь, но в случае с УШП такая конструкция невозможна, поэтому лучше выбрать другой тип фундамента.

4. Высокая квалификация. Необученная бригада вряд ли справится с обустройством шведской плиты. Если работы сделаны некачественно, то весь смысл УШП пропадает. Если вы никогда не занимались строительством, лучше заказать фундамент под ключ.

5. Нельзя отремонтировать коммуникации. Достать трубы из бетонной плиты невозможно, поэтому придется делать все на совесть, чтобы ломаться было нечему. Правда можно соорудить запасной трубопровод, но на это уйдут деньги и время.

Фундамент по технологии УШП — это не волшебное основание под любой дом, а эффективная система, которая работает, когда выполнены все условия. Решать, подойдет он вам или нет, нужно сопоставив плюсы и минусы в конкретном случае и рассчитав все нагрузки.

Технология монтажа

Делать УШП без проекта — пустая трата времени. Поэтому перед началом работ просчитайте нагрузку вашего дома, нарисуйте схему теплого пола, найдите поставщиков строительных материалов в вашем регионе.

1. Очищаем площадку от растительности и мусора.

2. Копаем яму, если ниже находится грунт с низкой несущей способность, например, торфяник, придется заменить его полностью. Укладываем в котлован геотекстиль.

3. Закладываем песчаную подушку толщиной 15‒20 см, смачиваем и трамбуем виброплитой послойно.

4. Обустраиваем кольцевую дренажную систему, проводим коммуникации (водопровод, канализация, заземление, электросеть).

5. Засыпаем гравий средней фракции, трамбуем.

6. Ставим боковую опалубку из экструдированного пенополистирола, укрепляем ее досками.

7. Укладываем пенополистирол под основание, минимальная толщина — 20 см. Для УШП обязательно наличие ребер жесткости по периметру и в месте, где будут несущие стены.

8. Собираем арматурный каркас, устанавливаем на поверхность ЭППС с помощью ПВХ фиксаторов.

9. Монтируем теплый пол, привязывая его к арматуре нейлоновыми хомутами. Перед бетонированием обязательно проверяем функционирование системы.

10. Заливаем бетон марки М200‒М250. Обычно толщина плиты — 10 см, а ребер жесткости — 20 см. Если соорудить конструкцию толще, бетон невозможно будет эффективно прогреть

Важно провести все работы за один раз. Чтобы уплотнить смесь, нужно применять электровиброуплотнитель

11. Делаем утепленную отмостку, чтобы исключить морозное пучение грунта.

Расценки

Если вы заказываете работы под ключ, средняя цена за 1 м2 фундамента начинается от 8000 рублей и зависит от расположения вашего участка, опыта компании, производителей и размера постройки. Если площадь здания меньше 100 м2, стоимость монтажа фундамента по типу УШП начинается от 9500 рублей.

В цену входят:

  • Материалы: песок, гравий, геотекстиль, трубы для дренажа, бетон, экструдированный пенополистирол, доски для поддержки опалубки, система теплого пола.
  • Работы: котлован, укладка дренажа, теплого пола, коммуникаций, установка опалубки, бетонирование.

Расценки на шведскую плиту зависит от качества материалов. Застройщики сомневаются, выдержит ли экструдированный пенополистирол нагрузки от дома. Он выстоит, если приобретете его у нормального производителя. Найти хорошую продукцию на региональном строительном рынке — проблема, поэтому и появляются минусы, которых не существует.

В таблице представлены марки ЭППС, который может выдержать нагрузки от фундамента в течение 30‒50 лет. Цены актуальны на конец 2015 года. Эти утеплители испытывали, вся документация есть на сайтах производителей. Технониколь и Пеноплэкс — российские компании. Материалы части зарубежных фирм делают на территории нашей страны.

Марка Стоимость м3, рубли
XPS Технониколь CARBON ECO SP 5 000
URSA XPS N-III 4 300
Стайрофоам 300 А‒120 4 600
Пеноплэкс ГЕО 5 000

Итоги

Итак, при заказе УШП фундамента по завершению работ вы получите:

  1. Фундамент в виде бетонной монолитной плиты.
  2. Разведенные коммуникации, а именно воду, канализацию, заземление, электричество и прочее.
  3. Готовую отопительную систему – теплый пол по всей площади строения.
  4. Утепление пола – под плитой будет проложен слой ЭППС/ПСБ.
  5. Утепленная отмостка – вокруг дома грунт никогда не промерзнет.
  6. Готовый черновой пол, который будет таким гладким, что на него можно будет укладывать и ламинат, и плитку.
  7. Отделку цоколя при помощи плоского шифера – решить проблему можно простым окрашиванием.
  8. Ливневую канализацию, дождеприемники.
  9. Дренаж.
  10. Готовое решение канализации – ЛОС или септик.

При оценке и сравнении стоимости разных типов фундамента следует учесть все вышеперечисленные факторы. УШП является готовым нулевым циклом, своеобразным фундаментом «под ключ». Также на УШП можно установить коробку дома, а остальное уже будет проведено внутри – коммуникации, отопление и утепление. При сравнении, в доме на тех же винтовых сваях потребуется делать нижнее перекрытие, заняться его утеплением, провести коммуникации, сделать разводку по дому, залить стяжку, установить систему отопления, что-то придумывать с отделкой высокого цоколя. Как видите, у первого варианта преимуществ намного больше, но какой тип фундамента выбирать – решать вам!
