Установка кондиционера в США
США демонстрирует два отличия супротив родины Шаляпина:
- Местоположение внешнего блока, который аккуратно ставят, снимают, не изобретаются ужасающие методы, наподобие сдергивания ящика автомобильной тягой посредством троса на землю. Иногда вовсе корпус подпирается четырьмя прочными стойками, выступающими из почвы ориентировочно на фут.
- Дренажный шланг заводится в канализацию. Кстати, мера касается перепускных клапанов водонагревателей.
Причины демонтажа бытовой сплит-системы
Казалось бы, очевидной и главной причиной вывода модулей кондиционера из эксплуатации является полное истечение заявленного срока работы этой техники.
Действительно, отработавший свой срок климатический прибор лучше всего заменить новым. И такая практика встречается среди владельцев отработавших кондиционеров довольно часто.
Не самый лучший пример демонтажа внешнего модуля бытовой сплит системы. Такой способ съема – прямое нарушение техники безопасности. Следует использовать иные способы съема
Между тем демонтировать сплит-систему приходится также, если выходит из строя основное технологическое оборудование, к примеру, холодильный компрессор. Рекомендуем детальнее ознакомится с методами диагностики компрессора и советами по ремонту.
Такое может случиться в любое время, независимо от установленных сроков эксплуатации. Во всяком случае, появляется необходимость демонтажа внешнего блока техники.
Не исключается съём блоков кондиционера и с целью переноса системы на другое место установки. К примеру, при смене владельцем прибора одного места жительства на другое.
Подобный вариант демонтажа пусть нечасто, но отмечается в быту. В любом случае, чтобы самостоятельно демонтировать кондиционер без порчи техники, нужно владеть определёнными знаниями.
Разметка и установка внутреннего блока
На стене, где отсутствует разводка электричества, с помощью уровня отмеряют нужную длину от стен и ставят точки. В них будут установлены дюбеля, которые станут опорой креплений самого кондиционера

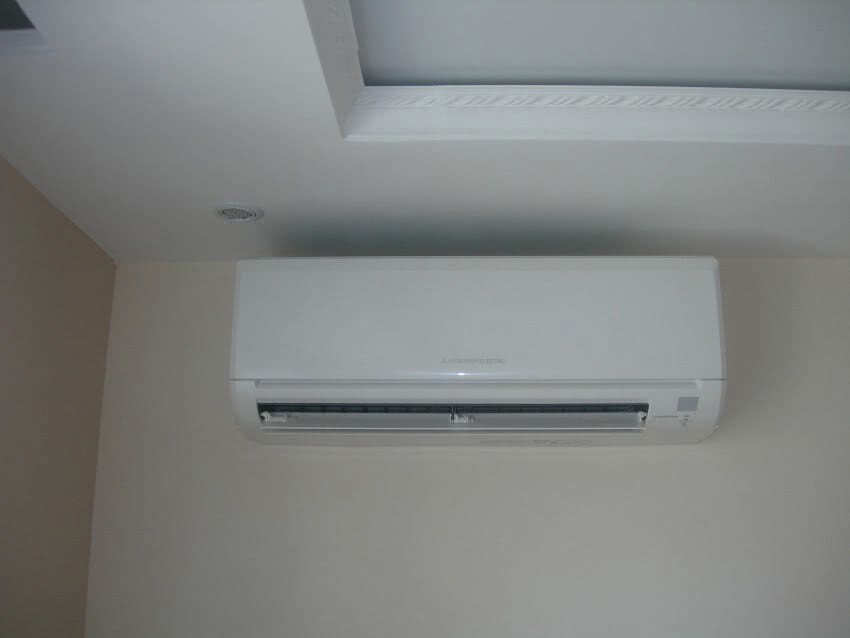

Важно, чтобы внутренний блок был установлен максимально ровно по горизонтали
В отмеченных точках с помощью перфоратора делаются отверстия, куда вводятся заглушки из пластика для дюбелей. Далее устанавливается пластина и сами дюбеля
После выполненных работ важно проверить уровень. Если имеются значительные погрешности, то отверстия сверлят в другом месте
С помощью перфоратора делают сквозное отверстие в стене, через которое будет выводиться шланг межмодульной трассы. Для укладки соединений стену штробят или формируют короб. Оба способа хороши и имеют свои нюансы. В штробы удобно укладывать провода, но их в дальнейшем придется замазывать. Короб предполагает поверхностное крепление коммуникаций, но внешне это не всегда так красиво, как бы этого хотелось.
Требования к штробам:
- Уклон не менее 1 см на каждый метр длины – обеспечит правильную и бесперебойную циркуляцию конденсата в дренаже.
- Толщина штробы – не менее 5 см, чтобы дренаж и кабель располагались не в плотный контакт.
Как подключить электропитание
Для внутреннего блока прокладывается проводка с сечением минимум 1,5 кв. мм. Непременно должен присутствовать автомат отключения. На вводе есть щиток, к нему и подключают проводку после завершения ее прокладки по стене. Нулевым проводим становится тот, что имеет желтый цвет и зеленую полосу. Чтобы выявить фазу и нуль, необходимо воспользоваться индикатором.
А дальше к клеммам каждого из блоков подводятся многожильные провода, пропущенные сквозь стену. Наименования клемм непременно должны быть такими же, что и провода. В инструкции всегда четко расписывается схема подключения.
Требования к монтажу наружного блока
Внешний модуль агрегата принято ставить под окном, возле окна или на балконе. Если ограждение балкона достаточно прочное, то можно закрепить модуль и на нем.
Если квартира находится на первом этаже, то наружный блок требуется располагать на высоте не менее 2-х метров от земли, придерживаясь правила: наружный блок нужно монтировать немного ниже внутреннего, либо на одном уровне с ним.
При монтаже модулей сплит-системы следует помнить о значениях минимального и максимального расстояния между ними. Эти значения могут отличаться у разных производителей климатической техники. К примеру, для сплит-систем Panasonic минимальное расстояние между модулями может быть 3 метра, а для Daikin – от 1,5 до 2,5 метра.
Максимальная длина трассы между модулями обычно равняется 6 метрам. Допускается и больше, но в такой ситуации потребуется дозаправка фреоном, что влечет за собой дополнительные материальные вложения. Поэтому, если производится самостоятельная установка кондиционера, лучше не превышать обозначенные 6 метров.
Инструменты для монтажа
Для того чтобы установить сплит-систему своими руками, понадобится целый ряд приспособлений, которые вам придется приобрести или взять напрокат. От того, какой инструмент в процессе монтажа вы будете использовать, напрямую зависит качество выполненной работы и долговечность вашего кондиционера. Вам понадобятся:
● Перфоратор с комплектом долот. Он пригодится для того, чтобы делать отверстия в капитальной стене.
● Арматуроискатель. Он может понадобиться, если стены в доме выполнены из бетона. Если во время сверления инструмент попадет на арматуру, то придется делать еще одно отверстие.
● Комплект для развальцовки трубок. Подручными средствами эту работу сделать качественно не получится, так как невозможно будет добиться полной герметичности.
● Труборез. Ни при каких обстоятельствах нельзя отпиливать трубки, по которым циркулирует хладагент, обычной ножовкой по металлу. В просвете всегда остается медная крошка, которая может впоследствии привести к поломке компрессора.
● Шабровка. Этот инструмент используют для зачистки отрезанных концов труб. Обычные напильник или надфиль для этой цели не годятся именно из-за опилок.
● Манометр. Понадобится для измерения давления хладагента в системе.
● Вакуумный насос. Он необходим для обработки системы перед ее заполнением. Довольно часто можно слышать совет, что ее можно промыть хладагентом. Это в корне неправильно, так как он не удаляет влагу и портит компрессор, так же как и металлическая крошка.
● Ручной велосипедный насос. Его используют для проверки системы на герметичность.
● Тестер и индикатор фазы. Эти приборы необходимы для проведения электромонтажных работ.
Выбор места

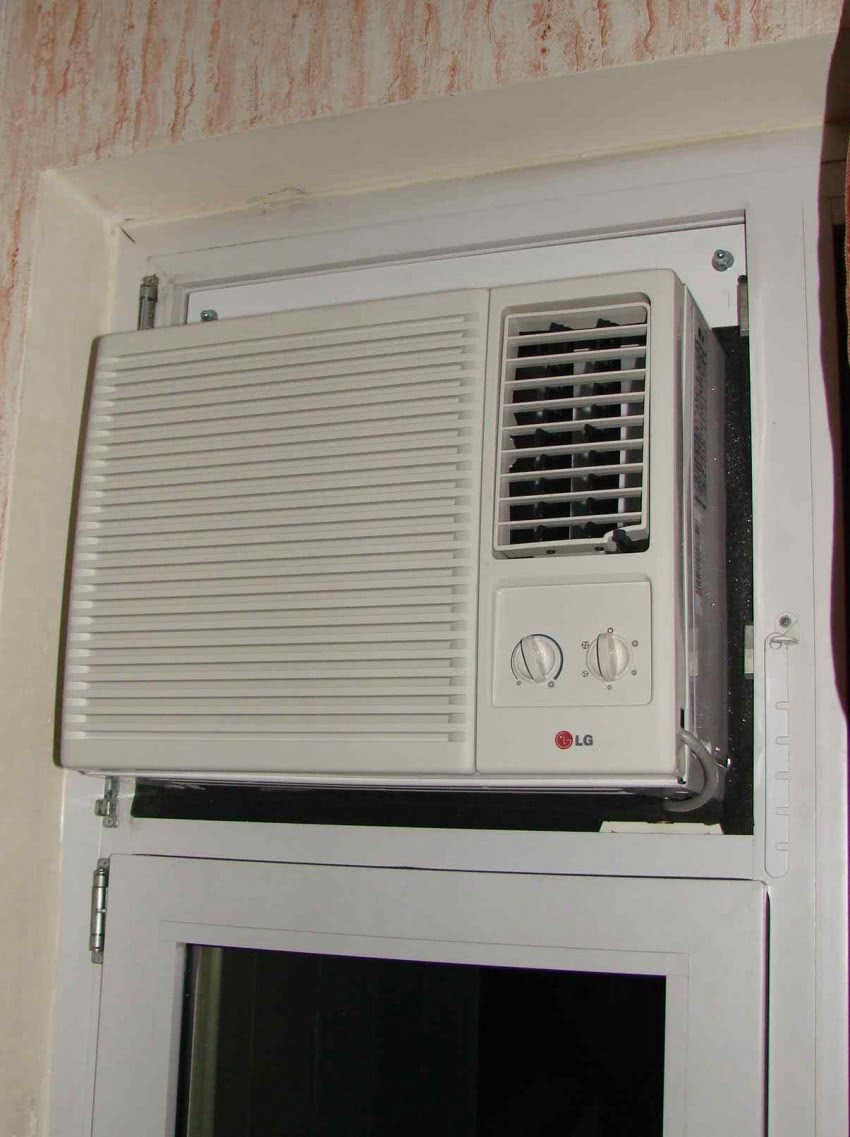

Для оконного климатизёра подберите комнату, где наибольше потребуется летняя прохлада: спальня или зала? В детской врачи не рекомендуют потоки холодного воздуха в жару.

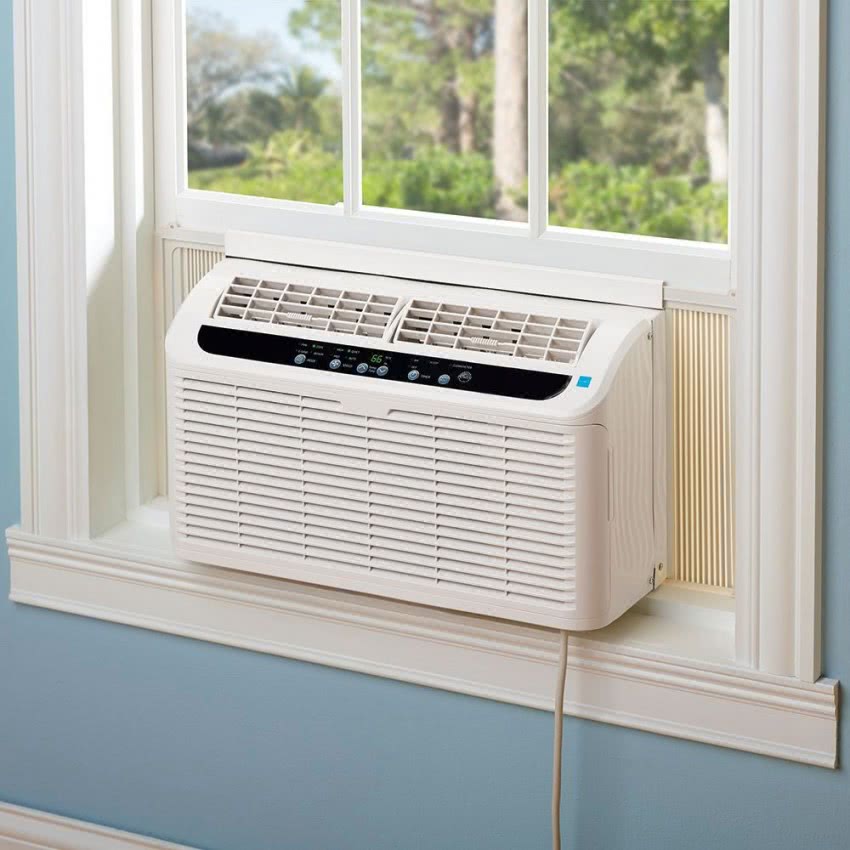

Прежде чем будет произведена установка оконного кондиционера своими руками, задумайтесь над таким: вверху или внизу оконной рамы будет установлена ваша техника?
В деревянную легче – укоротив стекла на высоту агрегата, соорудив деревянную или алюминиевую перемычку. Как вариант использования ПВХ – заказать такую же часть рамы, но под кондиционер. Все части ПВХ-рам снимаются с креплений и навешиваются на них. Но придется раскошелиться на дополнительную сумму.

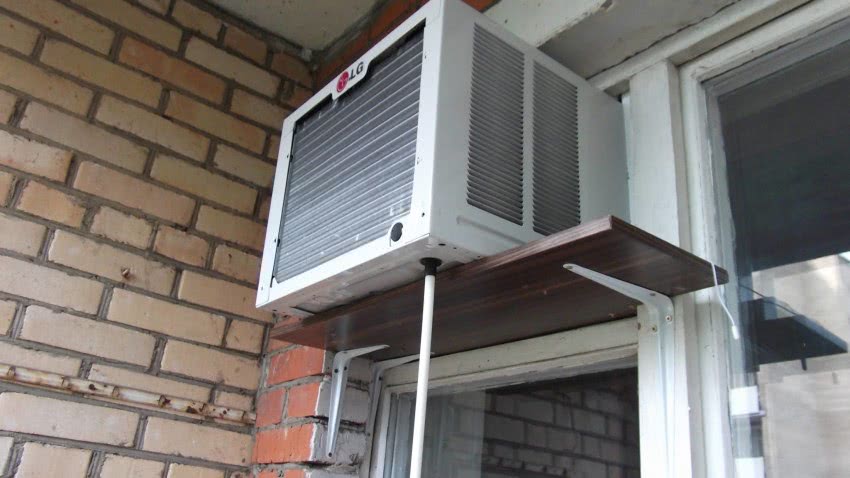

Схема установки кондиционеров несложная. Вставляется кондиционер в хорошо укрепленную раму с козырьком над агрегатом. У него есть вывод для слива конденсата. В комплекте не бывает отводного шланга. Подберите сами шланг под диаметр вывода и укрепите не жёстко с небольшим отводом от стены.
Для подключения охладителя к электросети требования несложные: наличие евророзетки и евровилки с третьим контактом для заземления, а также включение напрямую в стенную сеть, то есть, без дополнительного удлинителя на полу.
Как только прохлада не будет нужна, поменяйте раму с агрегатом на стандартную.
Распространенные ошибки в процессе установки кондиционера
- укладка труб с перегибами — увеличивается нагрузка на компрессор;
- установка внешнего блока на балконе с остеклением — теряется нормальная циркуляция воздуха;
- расположение кондиционера рядом со сварочными аппаратами;
- неровное расположение блоков — конденсат начинает стекать на пол;
- выбор оборудования с отсутствием опции авторазморозки — на режиме обогрева внешний блок леденеет.
Для нормальной эксплуатации кондиционера нужно регулярно чистить фильтры и дренажные каналы. При чрезмерной нагрузке система шумит — нарушается балансировка вентилятора или изнашиваются подшипники. Указанные поломки должен устранять только мастер.
Соединение блоков
Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.
Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.
Прокладка трассы между внутренним и наружным блоком сплит системы
Дренаж
Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.
Это выход дренажа внутреннего блока (под рукой)
Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.
Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.
Дренаж наружного блока
Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.
При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.
Система циркуляции фреона
Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.

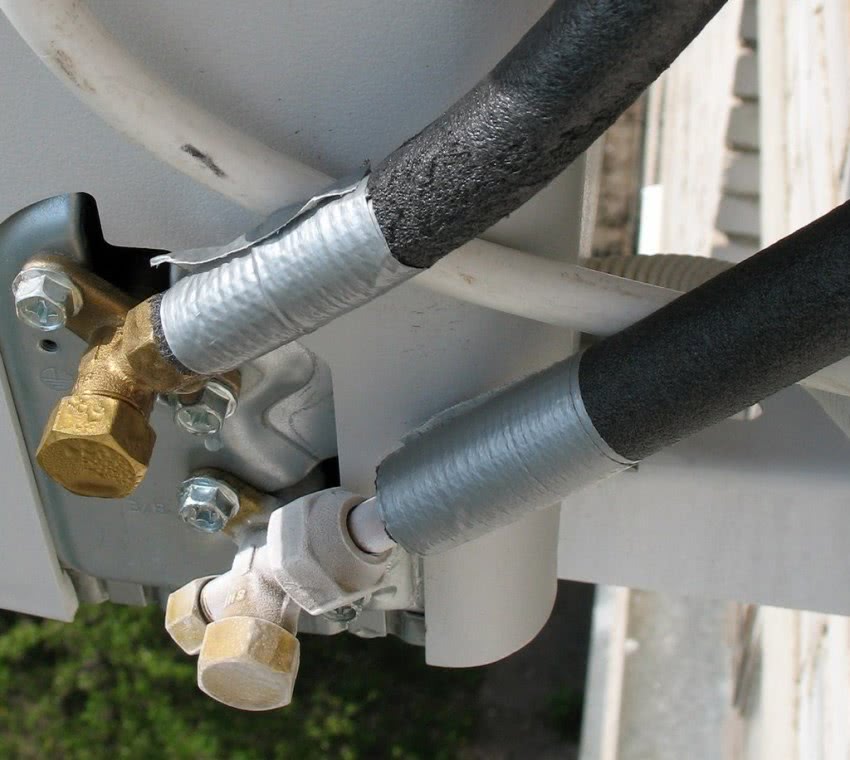

Порты на наружном блоке выглядят так. На внутреннем аналогично
С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.
Вальцвание
Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.
Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.
Развальцовка медных труб для установки кондиционера
При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.
Вот такой должен быть результат
Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.
Соединение с портом
Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.
Принцип соединения медной трубки с портом кондиционера
Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.
Ту же операцию повторяют со всеми четырьмя выходами.
Технические требования к монтажу блоков
Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке
Так, для внутреннего блока необходимо соблюдать следующие параметры:
- расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
- расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
- расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.
Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.
Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.
Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти
Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.
Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.
Для установки внешнего блока требуется соблюдение следующих параметров:
- расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
- соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
- устанавливать на расстоянии не менее 1 метра от газовых труб;
- обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.
Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.
Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома
Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов
Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов
Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).
С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.
При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.
