Подсветка под шкафы на кухне из светодиодной ленты: выбор элементов, схемы, монтаж своими руками

Правила монтажа

Если требуется прикреплять светильники для кухни под шкафы, то для этого выбирается место установки, наносится разметка, вырезается необходимое отверстие под светильник, после чего он устанавливается в этом участке мебели. Разные дополнительные элементы скрываются непосредственно в ящиках или иных отсеках и иных участках предмета интерьера.

Если требуется установить светодиодную ленту, то выполняются последовательные действия:

• наносится разметка на мебель, показывающая, где именно будет находиться лента;
• разрешается материал на различные линейные элементы, причем этот процесс допускается осуществлять исключительно по специальным линиям, имеющимся на ленте, а если зайти за эти линии, то можно нарушить целостность изделия;
• допускается пользоваться несколькими лентами одновременно, причем они подключаются к одному блоку питания с использованием параллельного соединения;
• электрокабель соединяется с лентой пайкой, так как этот метод считается надежным;
• все соединения герметизируются, для чего используется обжатие термоусадочной трубкой;
• выключатель ставится до непосредственной установки блока питания;
• фиксация светодиодной ленты обычно осуществляется с применением клеящей ленты.

Таким образом, подсветка для шкафов на кухне считается прекрасным решением для украшения помещения и для упрощения процесса использования различной мебели в нем. Для этого могут использоваться светодиодные светильники или лента. Процесс монтажа считается простым и быстрым, поэтому легко реализуется своими силами. Владельцы квартиры могут самостоятельно определить, какие участки на кухне нуждаются в оборудовании подсветки для кухни под шкафы фото примеров можно увидеть в подборке.

Выбираем, рассчитываем, покупаем

В действительности повесить такую подсветку своими руками довольно легко, для любителя гораздо важнее не ошибиться при закупке комплектующих.

Выбираем светодиодную ленту

Светодиодные ленты различаются по нескольким параметрам и первая характеристика — это количество диодов на один погонный метр:

От количества светодиодов зависит мощность светового потока.

Минимум здесь составляет 30 точек на 1 м/п. Дальше идет 60 и 120 диодов на метр. Но в модели SMD3528 есть двойная лента, где расположено 240 светодиодов на 1 м/п.

Естественно, чем больше точек освещения, тем мощнее световой поток, что касается кухни, то я рекомендую выбирать модели от 60 диодов и выше. Если же вам нужен интим и полумрак, вы это легко отрегулируете при помощи диммера (о нем чуть позже).

Следующая характеристика — это габариты самих диодов, их можно определить по первым цифрам маркировки. Так в модели SMD3528 размер диодов составляет 3,5х2,8 мм, а на ленте SMD5050 установлены элементы 5х5 мм. Еще на нашем рынке есть модели SMD5060, SMD5630 и SMD5730, но большой популярностью в быту они не пользуются.

Стандартные размеры диодов SMD3528.

Теперь поговорим о степени влагозащищённой. В этой нише существует 3 основных направления:

• IP33 — вообще не защищенная лента, с полностью открытыми токопроводящими дорожками и светодиодами. Предназначена для сухих помещений, на кухнях монтировать не рекомендуется, но я IP33 устанавливаю в закрытый короб и работает отлично;
• IP65 — эта лента сверху залита силиконом. Такие модели разрабатывалась как раз для кухонь;
• IP67 и IP68 — полностью герметичные осветители. То есть, силикон залит как сверху, так и снизу.

Классификация светодиодных лент по степени влагозащищенности.

Теперь давайте разберем хитросплетения маркировки. Для примера я взял стандартную маркировку LED 12V RGB SMD 5050 120 IP65 эта модель больше других используется для кухонного освещения.

Если вы желаете установить себе освещение с полным цветовым спектром, то берите модели с маркировкой WRGB — это самые мощные ленты, но они же и самые дорогие.

Цветная подсветка кухонного фартука в 3D это всегда свежо и оригинально.

Выбираем блок питания и систему управления

Подобное освещение считается низковольтным и для него нужен понижающий трансформатор или блок питания, как его принято называть. В подавляющем большинстве на такие ленты подается 12V, раньше использовались блоки на 24V, но сейчас они встречаются редко.

Рассчитать какой именно вам нужен блок просто: к любой ленте идет инструкция, в которой указывается потребляемая мощность изделия на 1 м/п, вам нужно умножить количество метров на проектную мощность и добавить 20-30 % в запас.

Для блока питания главное выбрать подходящую мощность.

Кстати, управляющий блок (диммер) выбирается аналогично, только там учитывается ток: узнаете из инструкции сколько миллиампер идет на 1 м/п, умножаете на количество метров и добавляете запас.

При подборе лент и блоков питания к ним учтите, что 1 лента не может быть длиннее 5м, если вам нужно больше, то придется подключить следующую ленту, но соединяются они не последовательно, а параллельно и так до бесконечности, главное, чтобы мощности блока и диммера хватило.

Ниже я даю 3 самых распространенных схемы:

Простая нерегулируемая схема подключения.

1. Данная схема считается самой простой, здесь подключение идет напрямую от блока питания к светодиодным лентам. Обойдется такая система недорого, но она получается нерегулируемой, диоды будут светить на полную мощность;

Регулируемая монохромная схема.

1. В этом случае у вас будет возможность регулировать уровень светового потока, ведь в нее включен диммер. Хотя здесь полноценный регулятор с пультом управления нет смысла покупать достаточно обычного реостата, прикрепленного в удобном месте. Ленты используются монохромные, то есть одноцветные;

Полноценная регулируемая система с диммером и усилителями.

1. Так подключаются полноцветные RGB системы. Включение в схему усилителей не обязательно, но желательно, особенно если длина лент берется по максимуму (5 м) и таких лент несколько.

Выбор блока питания, выключателей и охлаждения

Блок питания

Включать маломощную светодиодную led-ленту напрямую в розетку нельзя. Она моментально сгорит, придёт в негодность. В бытовой розетке переменный ток при напряжении 220 В. А маломощная — может работать только от постоянного тока, при напряжении в 12 или 24 В. Поэтому, подключать ее нужно через преобразователь импульсов (он же понижающий трансформатор или блок питания) соответствующей мощности.

Классы защиты блоков питания

Рассчитать необходимую мощность преобразователя очень просто: берем потребляемую мощность указанную на упаковке  на 1 погонный метр и умножаем ее на количество задействованных метров Вашей. Чтобы led-лента служила долго, добавляем 20-30 % для запаса мощности.

Выключатели

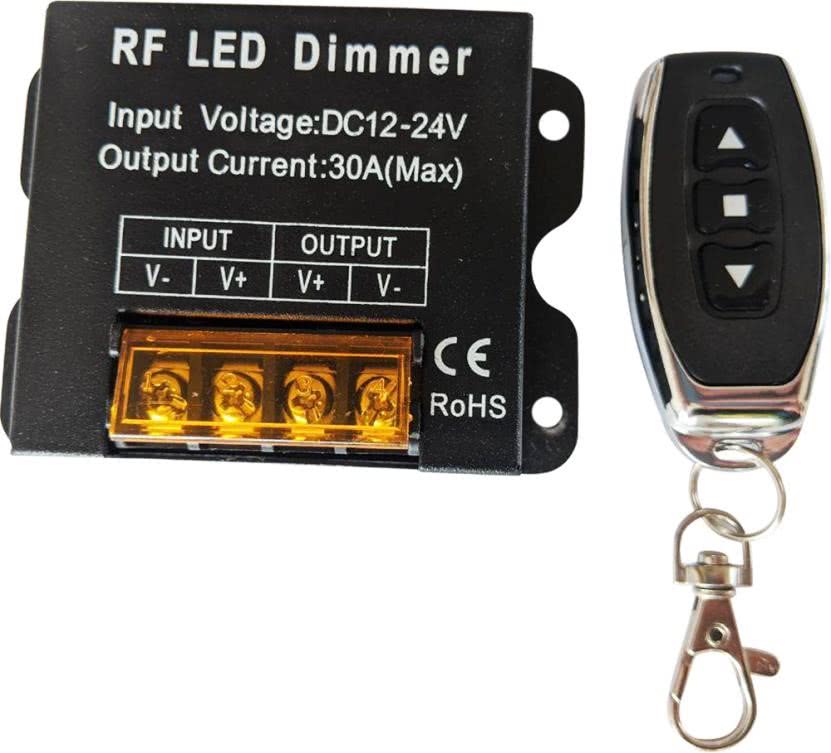

Если Вы хотите управлять интенсивностью светового потока на кухне, то лучше всего установить диммер — силовой управляющий блок, также известный как контроллер. Выбирается он в точности, как и блок питания. Для диммера достаточно 10 % запаса мощности.

Для монохромной подсветки на кухне, нужен одноканальный контроллер. Большинство контроллеров способны работать как на 12 В, так и на 24 В. Убедитесь, что ваша модель тоже является адаптивной или подходит по вольтажу к преобразователю и светодиодной ленте. Диапазон допустимой нагрузки (потребляемая мощность всех диодов) указывается на упаковке прибора. Должен совпадать уровень и тип используемого тока, диммера и led-ленты.

К диммеру можно подключать светодиодную ленту, не более 5 метров. Если планируется сделать осветительный прибор большей протяженности, подключать отрезки лент придётся параллельно, а не последовательно. Перед приобретением, убедитесь, что выбранный диммер имеет достаточно контактных разъёмов. Кроме того, для регулировки яркости 4х монохромных лент, необходимо дополнительно использовать RGB-усилитель.

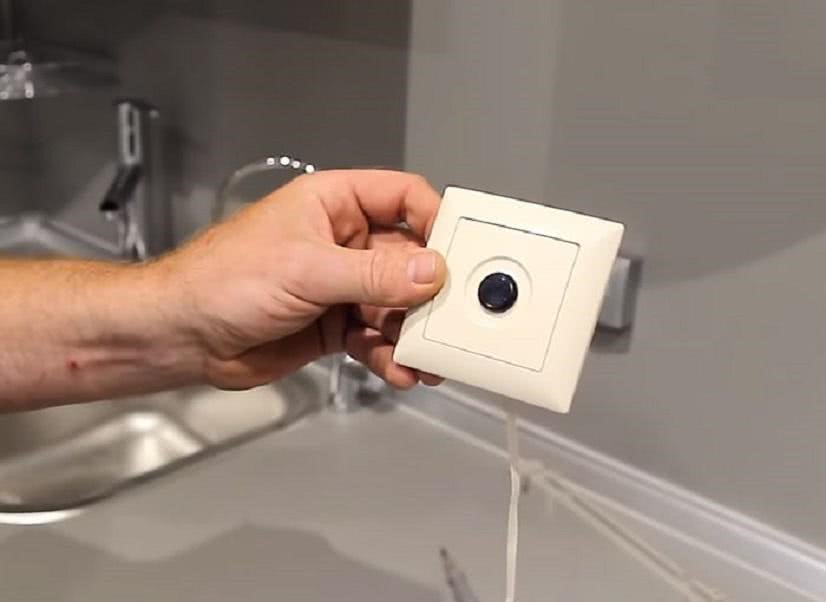

Установка датчика взмаха руки

Инфракрасные датчики – необычный способ бесконтактного включения подсветки. Срабатывают, при приближении к ним на 7-5 см. Подбираются по тому же принципу, что и диммеры.

Иногда такие датчики устанавливаются в разъем телевизионной розетки, так как они в точности подходят по размеру.

Но чаще всего, врезаются в корпус навесного шкафа.

Если шкафы жалко, то для конструкции можно сделать небольшой выступ-карниз, на котором крепят датчик.

Лучший способ спрятать провода датчика – скрыть его тонким кабель-каналом, прикрепив к шкафчику.

Подключается такой датчик, после блока питания. Далее идет контроллер или лента, если контроллер не предусматривается.

Охлаждение

В качестве теплоотвода, лучше всего использовать алюминиевый профиль. Это обязательное условие эксплуатации, если лента обладает мощностью более 9,6 Вт на погонный метр. Она клеится в желоб профиля, который рассеивает тепло в окружающую среду, пропуская его через себя.

Лента меньшей мощности прослужит гораздо дольше с таким охлаждением. Кроме того, матовое стекло профиля приятно рассеивает свет и защищает от механических повреждений и влаги.

Как рассчитать мощность диодной ленты

Светодиодные ленты на кухню приобретаются отдельно от блоков питания и не идет в наборах

Важно выбрать БП правильной мощности. А для этого в первую очередь нужно знать мощность всей выбранной светодиодной ленты на кухню и добавить к ней минимум 20% запаса

Чтобы произвести расчет нужно узнать мощность в ленте, а точнее в ее метре. Обычно о том, какими характеристиками обладает светодиодный рулон информация указана производителем на упаковке. Если светодиодная лента продавалась без упаковки, можно определить приблизительную мощность по таблице исходя из того, какой диод перед вами и сколько их в одном метре.

Таблица мощности диодов

Замерьте все отрезки светодиодной ленты, которые вы планируете подключить к БП. Умножаем показатель на количество потребляемых Вт получаем мощность, потребляемую светодиодной лентой на кухне.

Схемы подключения

Принцип работы светодиодных лент на кухне идентичен и не зависит от напряжения. Однако, многоцветные подсветки на кухнях имеют в наличии свои четыре дорожки, которые обозначены B, G, R и V+.

Схема подключения многоцветной ленты длиной 5 метров

Одноцветная лента может подключаться напрямую к блоку питания. Но если цвет не один, то потребуются дополнительные устройства, которые называют контроллерами.

Схема подключения одноцветной ленты

Устройство посылает сигнал на дорожки и выводится должный цвет.
Рассмотрим несколько схем подключения к лентам. Выберете подходящую вам. Начнем с того, как выполняется простое соединение, для какого используется лента на 12 В и БП с мощностью 600 Вт.

Схема простого подключения

По данной схеме подсоединение может сделать даже, тот, у кого нет практики в сфере электричества. Это вариант, относится к светодиодным проводкам в которых используется открытая проводка. Чтобы выключать такую подсветку на кухне подойдет обычный выключатель на шнуре.

Выбранному простому способу можно предпочесть следующий. Более сложная схема, включающая в свое описание разноцветную ленту и контролер для кухонного шкафчика.

Схема подключения к контроллеру 5-ти метровой ленты

На этой схеме светодиодным лентам с контроллером используется и БП. Блок будет подавать энергию на контроллер, а то в свою очередь направляет ее к светодиодной ленте. При длинной светодиодной подсветке воспользуйтесь другими схемами.

Инструменты и материалы необходимые для монтажа LED подсветки на кухне

Самостоятельно сделать подсветку на кухню можно с помощью специальных комплектующих и инструментов:

• сама лента, электрический кабель, блок питания, выключатель;
• канифоль, припой, изолента (можно заменить строительным феном и термоусадочной трубкой), рулетка, паяльник;
• специальный профиль для подсветки из алюминия или уголки, которые сделаны из ПВХ;
• при необходимости иметь дрель, шурупы с потайными шляпками;
• двухсторонний скотч, ножницы, установочные скобы.

Выбранные инструменты из списка могут отличаться. Имея их можно начать работу по установке подсветки на кухне.

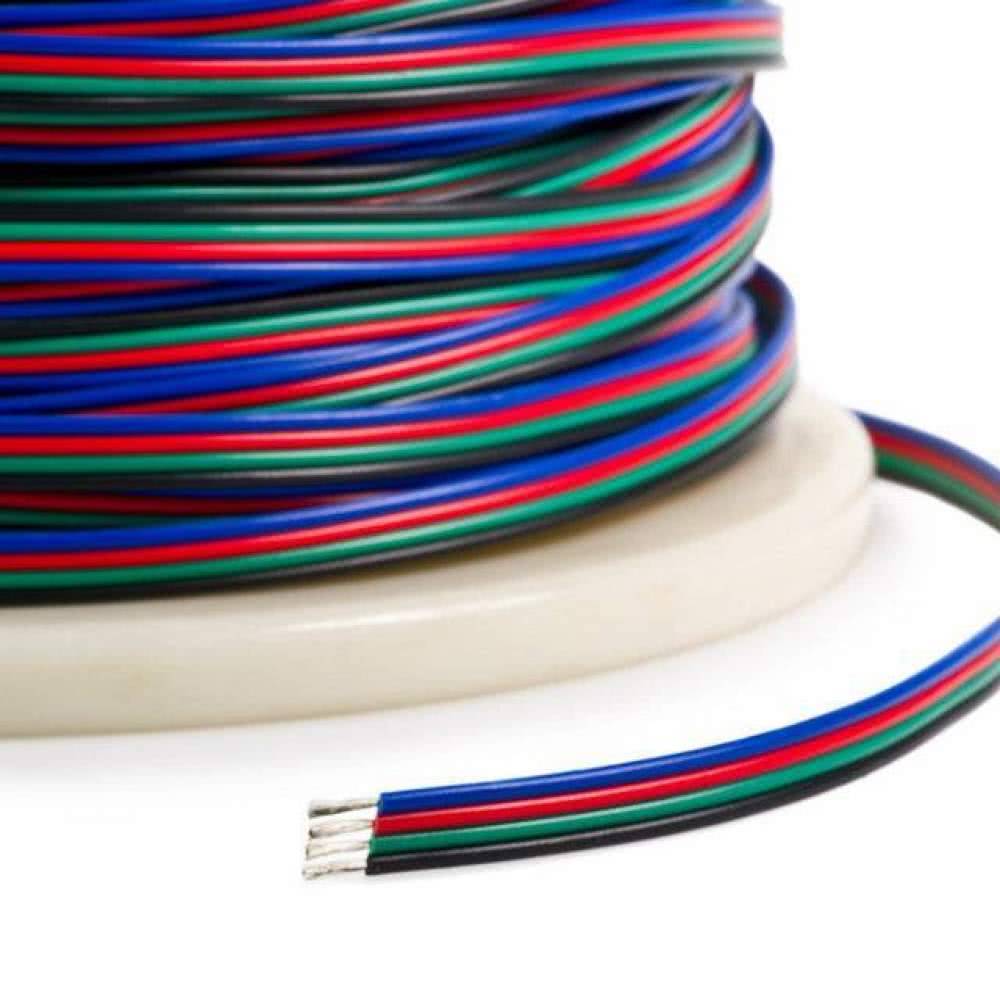

Выбор сечения кабеля

Часто блок питания приходится размещать далеко от шкафчиков и возникают перепады напряжения. Чтобы такого не происходило, и подсветка в кухне работала без перебоев, нужно произвести расчет сечения кабеля. Показатели должны отвечать требованиям ленты, которая выбрана.

Стандартные сечения проводов и кабелей

Иногда светодиодную ленту подключают на прямую к сети, в которой показатель напряжения 220 В. Такие установки нуждаются в дополнительной защите, при выборе которой основным показателем будет являться сила тока. Рассмотрите какое соотношение у тока и кабеля в таблице ниже:

Отталкиваясь от этих показателей можно вычислить какой автомат требуется для вашей подсветки на кухню, если ленты питаются от заряда выше 220 В. Если подсветка на кухню была сделана из низковольтной, то перепад не страшен.

Когда соберетесь подбирать кабель ориентируйтесь на показатель падения напряжения на расстоянии от БП до контактов лент. Желательно чтобы вы сделали уменьшение длины 12-вольтовых линий, именно она влияет на разницу показателей на выходе и в конце подобранного кабеля и может поставлять энергии больше.

Монтаж профиля кухонной подсветки

Итак, первым
делом отмеряете рулеткой общую длину вашей рабочей зоны и отрезаете по этим
размерам алюминиевый профиль.

Не забывайте
про толщину заглушки, ее тоже нужно учитывать в расчетах.

Иначе
профиль будет некрасиво выглядывать за плоскость кухонных шкафчиков.

Далее саморезами или на двухсторонний скотч закрепляете профиль к низу шкафчиков.

При этом обратите внимание, что крепить профиль необходимо через специальные клипсы.

Они
обеспечивают зазор, требуемый для охлаждения самой широкой части поверхности,
на которую собственно говоря и приклеивается подложка светодиодной ленты.

Прикрутите намертво саморезами плоскую часть и вы автоматически ухудшите охлаждение светодиодов, а значит и срок их службы.

Более подробно о всех нюансах по выбору и работе с такими профилями, а их поверьте не мало, читайте в отдельной статье.

Немного о светодиодах

Светодиод представляется собой полупроводниковый элемент, который способен излучать свет конкретного цвета. При этом он не сопровождается опасными деталями: хрупкими колбами, газом, нитью накаливания и прочими элементами, которые есть в традиционных лампах.

При этом светодиод имеет одно важное достоинство – возможность регулировки яркости и цвета. Также немаловажную роль играет достаточно доступная цена. В итоге прогнозы OIDA гласят, что светодиоды к 2025 году станут самыми распространенными источниками света

В итоге прогнозы OIDA гласят, что светодиоды к 2025 году станут самыми распространенными источниками света.

Модные тренды

Фото направлений, в которых сейчас модно оформлять освещение кухонь можно посмотреть в Сети. В частности, распространенным вариантом является подсветка потолка в нише подвесной гипсокартонной конструкции. Такое решение позволяет придать особую изюминку интерьеру, улучшить освещение функциональных зон. К тому же яркое освещение всегда визуально расширяет пространство, поэтому игра со светом особенно актуальна в маленьких кухнях. Хотя и большие по площади помещения нуждаются в хорошем свете, иначе все будет выглядеть угрюмо.

Популярные решения:

• предметы интерьера, оборудованные светодиодной подсветкой: шкафы, диваны;
• карнизная подсветка потолка или точечные лампы в подвесном потолке;
• оснащение рабочей зоны, барной стойки, столешницы.

Модный тренд – подсветка ниш, маркерное и акцентное освещение.

Светодиодная лента

Зачастую для таких целей используется 120 led/m. Эти цифры указывают на количество светодиодных приборов на одном метре ленты, поэтому в данном случае их 120 штук.

Такое светодиодное приспособление крепится в нижней части шкафа по периметру. Это дает яркое и равномерное освещение. Учитывая угол светового потока в 120 градусов, свет не слепит, а освещает необходимую поверхность, в частности, рабочую зону.

При этом создать такое освещение своими руками просто. Лента имеет клейкую поверхность. Поэтому ее очень удобно крепить в нужном месте.

Иногда используют и другой прием размещения такой светодиодной ленты – по периметру фартука. Э то название части стены, которая находится на кухне между верхним и нижним шкафчиком, возле мойки, плиты и столешницы. Учитывая, что эта рабочая стена часто загрязняется, ее, как правило, выкладывают плиткой. Иногда используется стекло. Если светодиоды закрепить с обратной стороны такой конструкции, получится очень оригинальное решение, достойное фото.

При установке таких конструкций следует не забывать очищать поверхность, на которую они клеятся, от жира и грязи. Кроме того, лента должна иметь герметичный корпус в виде смолы. В итоге такой прибор не боится влаги и жары. Для закрепления может понадобиться дополнительный крепеж, алюминиевый профиль, а также источник питания. Все эти моменты стоит учесть еще при проектировании дизайна, чтобы впоследствии не нарушить его гармоничность.

Заключение

Светодиоды – прекрасные осветительные устройства, которые позволят сделать кухню более привлекательной и функциональной. Для этого все можно сделать своими руками, предварительно ознакомившись с существующими вариантами на фото. Тогда кухня будет отвечать самым современным требованиям, и будет радовать своей яркостью и просторностью.

Советы по монтажу

Прежде чем приступить к непосредственному монтажу оборудования, необходимо обратить внимание еще на несколько нюансов:

• при выборе подсветки шкафов на кухне стоит остановиться на белом свете, поскольку именно этот вариант не будет искажать вид и цвет блюд, продуктов, в виду максимальной приближенности к естественному освещению;
• если целью монтажа подсветки является создание уюта, то стоит остановить свой выбор на диодах с теплым спектром;
• при монтаже ленты в рабочей зоне стоит приобрести не один, а несколько источников света, поскольку так удастся избежать появления теней;
• подсветка должна вписываться в общий дизайн помещения.

Выбор сечения кабеля

Выбор сечения кабеля – это очень важный момент, позволяющий значительно сохранить яркость оборудования. Здесь потребуется проведение расчетов, нуждающихся в самом пристальном внимании.

Как правило, при монтаже подсветки светодиодного типа используется кабель с сечением от 0,5 до 2,5 мм2. Но не стоит брать примерно подходящее оборудование, а лучше произвести расчет. Для этого используется следующая формула: s=(2*I*p*L)/U, в которой I – это сила тока; р — это значение удельного сопротивления, зависящее от материала; L – длина используемого кабеля; U – максимально допустимое значение перепада напряжения, возникающее между нагрузкой и блоком питания.

Сечение кабеля напрямую зависит и от его длины. Тот есть, чем больше длина кабеля, тем меньшее количество мощности дойдет до источника света.

Выбор места расположения

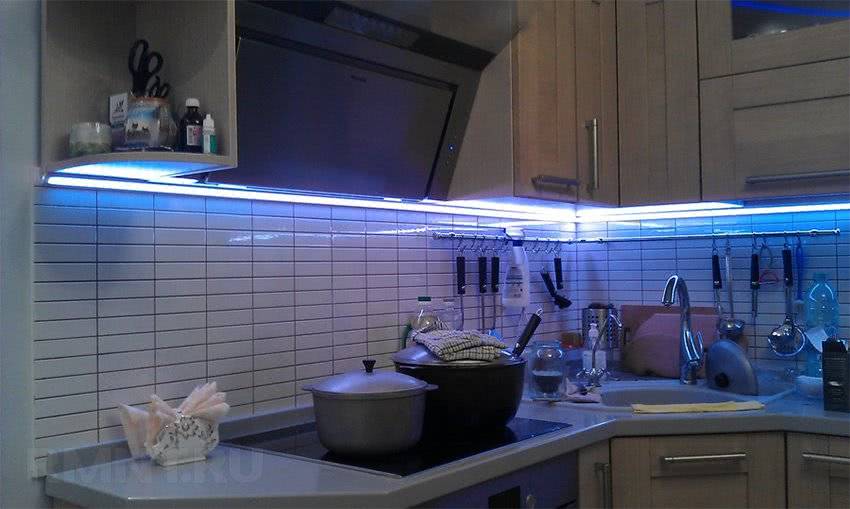

Как правило, для кухни чаще всего выполняется монтаж дополнительного освещения на рабочую зону. Но это не единственный вариант, который применим в данном помещении.

Какие же еще варианты можно использоваться для светодиодной подсветки на кухне под шкафы:

1. Рабочая поверхность под шкафами требует использования только теплого белого цвета, поскольку такой вариант придаст блюдам более аппетитный внешний вид.
2. Кухонный гарнитур может освещаться двумя способами. При монтаже подсветки сверху можно не переживать о влажном воздействии и применять любой тип ленты, даже открытого типа. При монтаже снизу, особенно, если вопрос касается напольных шкафов, потребуется подбор техники с самым высоким уровнем защиты, поскольку первая влажная уборка может повредить обычную ленту.
3. Фартук можно дополнить светодиодной лентой, особенно если он выполнен из стекла.
4. Ящики, освещенные светодиодной лентой, будут смотреться очень эффектно. Желательно подобрать оборудование сенсорного типа, которое будет загораться при открывании.

Монтаж

Для того чтобы сделать эстетичную подсветку шкафов на кухне, необходимо учесть еще один немаловажный нюанс. Лента может быть приклеена к любой поверхности, но будет ли это выглядеть достаточно прилично и аккуратно? Вряд ли. Для того чтобы сделать более приятное освещение, стоит использовать алюминиевые профили, которые обладают не только защитной матовой крышкой, но еще и имеют разнообразную форму: угловую, прямоугольную, широкую или узкую. Помимо этого на алюминиевый профиль можно с легкостью установить стекло, которое дополнительно защитит ленту от попадания мусора и пыли.

Для монтажа светодиодной ленты необходимо выполнить следующие действия:

1. Произвести установку блока питания и модуля управления. Блок питания лучше будет скрыть от глаз, поэтому можно проделать отверстие для подключения ленты.
2. Подготовить место для крепления ленты.
3. Закрепить подготовленный короб из алюминия. Если установка ленты будет производиться без короба, то желательно поверхность шкафа обезжирить.
4. Отрезать необходимую длину ленты и закрепить в алюминиевом коробе или приклеить к поверхности шкафа.
5. Припаять край ленты к блоку питания. Вместо пайки можно применять и коннекторы.
6. Проверить работоспособность системы.

Как оказалось, произвести монтаж светодиодной ленты – это простая работа, не требующая особых навыков. Такое освещение внесет свою «изюминку» в любой интерьер

Важно продумать тщательно способ размещения, подобрать нужную подсветку и результат, обязательно, превзойдет даже самые, казалось бы, неожиданные пожелания

Подсветка для стеклянных фартуков

Необычайно эффектно выглядят стеклянные фартуки с подсветкой. Тогда осветительный прибор не виден. Создается впечатление, что светится сама стена. Довольно часто используют стекла с пейзажами города и природы. Тогда воздается впечатление, что под шкафом находится большое панорамное окно.

Нередко для этой цели используют галогенные осветительные приборы. Однако специалисты утверждают: эти лампы не годятся, поскольку они создают блики на глянцевой поверхности. Чаще всего устанавливают люминесцентные лампы, дающие равномерный свет, и светодиодные светильники.

Кроме традиционного способа размещения под шкафом, размещают светильники и за панелью. Это не только делает картинку необычайно реалистичной, особенно в темное время суток. Такое световое оформление еще и практично: за стеклом удается скрыть все провода.

Есть еще два удобства в такой подсветке:

• осветительные приборы защищены от воздействия влаги, на них не оседает копоть, пыль;
• закаленное стекло, которое преимущественно используют для отделки рабочей зоны, не горит и не плавится.

Пошаговая инструкция по устройству скинали с подсветкой

Устанавливается светящийся фартук уже после того, как полностью выполнен ремонт и установлены пеналы. Перед монтажом системы проводят замеры. Если на стене имеются старые розетки или другие объекты, их демонтируют. На оголенные провода наносят изоляционную ленту.

Монтаж панели проводят в такой последовательности:

1. Изготовляют полотно со светодиодными лентами, которое крепится непосредственно к стене. Оно состоит из фольги (фольга, бумажная основа, полиэтилен). Сверху на фольгу в горизонтальном направлении наклеивают светодиодную ленту, оставляя между рядами шаг 5-10 см. Чем шире шаг, тем тусклее будет излучаемый свет.

2. Прикрепляют фольгу с подсветкой к стене. Для этого используют клеящее средство, которое подходит для этой поверхности. Там, где должны находиться розетки, делают отверстия, через которые выводят проводку.

Фольга с лентами крепится к стене на клей или с использованием двустороннего скотча

3. Монтируют каркас из деревянных реек. Древесину предварительно обрабатывают противогрибковыми и инсектицидными препаратами. Там, где рейка соприкасается со стеной, наносят герметик

Особенное внимание уделяют участку рядом с мойкой

4. Выводят проводку самой подсветки в сторону, где будут расположены блоки управления.

5. Устанавливают скинали. Если рабочая зона Г-образной формы, сначала устанавливают угловой профиль. Затем закрепляют нижние держатели.

6. Вставляют стеклянную панель, и, удерживая под углом 45°, сверху надевают на нее верхний профиль. Закрепляют планки.

Системы для крепления скинали с уплотнителями
