Основные виды вентиляции для работы газовых котлов отопления
Существует два вида вентиляции, устраиваемой для эффективного и безопасного функционирования отопительных газовых котлов:
- естественная;
- принудительная.
Для наглядности действие этих двух видов вентиляции можно изобразить схематично.
Рассмотрим вкратце устройство и применение этих систем вентилирования помещений.
Естественная вентиляция
Средняя площадь частного дома 80-100 м2, поэтому для нормальной работы автономного отопления вполне достаточно естественной тяги. Для котла мощностью до 30 кВт необходимо иметь продушину диаметром в 15 см. Вентиляционный канал оснащается пластиковым патрубком и снаружи закрывается металлической сеткой, закрывающей доступ грызунам и препятствующей попаданию мусора.
Вентиляция для газового котла в частном доме монтируется следующим образом. Верхний край вытяжной трубы закрывается «зонтиком», защищающим вытяжной канал от атмосферных осадков. С внутренней стороны на трубе устанавливается обратный клапан, который препятствует произвольному выходу воздуха наружу.
Вытяжка ставится непосредственно над отопительным котлом, тогда как воздуховод монтируется за топливной камерой.
Эффективность вытяжки зависит от устройства дымохода, а требования к дымоходам закреплены в соответствующих СНиПах — диаметр дымохода определяется мощностью котла.
Пример: для котла мощностью в 24 кВт достаточно иметь дымоход диаметром 120 мм. При увеличении мощности котла диаметр дымовой трубы увеличивается. Газовые котлы мощностью свыше 100 кВт оснащаются дымоходами, диаметр которых составляет 230 мм. Важную роль играет протяжённость и степень возвышения верхней точки дымохода над коньком крыши — труба должна возвышаться над коньком не менее, чем на 0,5 м. В противном случае возможен подсос воздуха внутрь помещения.
Принудительная вентиляция
Если параметры естественной вытяжки не удовлетворяют требования, указанные в инструкции по эксплуатации котла, можно воспользоваться оборудованием, оснащенным нагнетательным вентилятором. В большинстве случаев на газовые котлы устанавливаются канальные вентиляторы. Поступление воздуха в камеру сгорания осуществляется посредством работы вентилятора. Работающий нагнетатель создает область низкого давления, за счет чего воздух всасывается внутрь помещения.
Для котлов большой мощности с высокой интенсивностью горения и образованием большого объёма вредных веществ, необходимо устройство принудительной вентиляции. Рассчитать производительность принудительной вентиляции газового котла, устанавливаемого в частном доме, достаточно просто. Рассмотрим конкретный пример.
Габариты помещения котельной:
- длина – 3,0 м;
- ширина – 2,0 м;
- высота – 2,2 м.
Перемножением параметров определяем объём помещения:
3м х м2 х 2,2м = 13,2 м куб. Округляем вверх до целых единиц, получаем 14,0 м куб.
За час воздух в котельной должен смениться трижды, поэтому:
14,0 х 3 = 42 м куб. То есть, вытяжной вентилятор в идеальных условиях должен быть мощностью 42 м куб/час. Но часть мощности будет затрачена на преодоление сопротивления при прохождении дымохода, поэтому к полученной величине следует добавить 40%:
42 х 1,4 = 58,8 (м куб/час).
Округляем значение вверх до десятков и получаем окончательную величину в 60 м куб/час.
Следует знать, что интенсивность приточной вентиляции
Требования к котельной частного дома
Основные требования описаны в СНиП 2.04.05–91. Для систем мощностью менее 30 кВт разрешена установка газовой модели на кухне, но при условии отсутствия плиты. Исключение – горелка закрытого типа, не используется кислород в кухне для создания тяги. Если мощность оборудования превышает 30 кВт, обустраивают отдельную пристройку или здание.
Требования:
- Минимальная площадь – от 15 м².
- Высота потолков – от 2,4 м. По нормативам она составляет 6 м. Если этот показатель меньше, используется поправочный коэффициент 0,25 на каждый метр ниже.
- Два вида воздухообмена – естественная и принудительная.
- Площадь окон – 300 см² на 1 м³ объема.
- Отдельный вход. Если это пристройка, разрешено сделать дверь в жилую часть.
- В зоне установки отопительного оборудования поверхность защищают металлическими или асбокартонными листами.
Если используется модель с открытой горелкой, длина дымохода не меньше 4 м. Число угловых поворотов – до 3 шт. Это необходимо для создания тяги.
Схема вентиляции котельной
Каналы для циркуляции делают на этапе строительства. Их диаметр – не менее 20 см. После окончательно расчета можно установить вентиляторы и решетки меньшего размера, использовав переходные гильзы.
Как сделать вентиляцию для газовой колонки
Для устройства вентиляции в помещении, где установлена газовая колонка, нужно обязательно предусмотреть дымоход. Обычно он выполнен из гофрированной металлической трубы. Наиболее выгодный и эффективный вариант — коаксиальный дымоход. Он прослужит долгий срок, и его монтаж не составляет труда. Требования к параметрам помещения, где устанавливают коаксиальную дымоходную трубу, минимальны. Все необходимые расчёты, связанные с установкой такого дымохода, зависят от мощностных характеристик газового прибора. Устройство вытяжки на кухне для газового котла очень ответственное мероприятие, от которого зависит безопасность жильцов.
Комплект дымохода для газовой колонки включает следующие элементы:
- колпак, защищающий конструкцию;
- проходной патрубок, которым отделяют трубу от стены;
- крепёжные элементы;
- переходники от трубопровода к колонке;
- смотровое окно для проверки состояния дымоходной системы;
- ёмкость для сбора конденсата.
Диаметр дымохода должен быть одинаковым по всей магистрали. Его размеры указывают в инструкциях производители газовых колонок.
В длину такие дымоходы обычно 400 см и более. В регионе с морозными зимами дымоходы утепляют. Когда устанавливают вентиляцию в частном домовладении, верхний конец трубы выводят на 100 см выше кровли.
Монтаж дымохода выполняют согласно нормативам СНиП:
- у газовой колонки должен быть отдельный дымоход;
- труба для отвода дыма должна быть смонтирована герметично для исключения протечек угарного газа;
- материал, из которого сделана труба, должен быть устойчив к влаге и перепаду температур;
- дымоходная труба не должна провисать, крепёж должен быть жёстким;
- когда выполняют монтаж, главная цель — добиться равномерной тяги, поэтому трубы должны быть гладкими (трубы с квадратным сечением лучше не применять).
- для хорошей тяги дымоход ставят вертикальным способом;
- конденсат и сор собираются в специальном люке, который устраивают в нижней части дымохода.
Этапы монтажа дымохода:
- В стену монтируют проходной патрубок. С наружной части стены к патрубку прикрепляют колено в 90 градусов.
- Внутри помещения прикрепляют отвод от колонки.
- Снаружи устанавливают дымоходную трубу, соединяя патрубки хомутами.
- По всей высоте стены равномерно распределяют крепёжные элементы.
- После того, как будет завершен процесс крепления трубы к стене, следует убедиться, что дымоход нигде не провисает. Обычно для крепежа хватает шага в 200 см.
- На верхнюю часть трубы одевают укрывной зонт.
- В нижней части трубы следует оборудовать сборник для конденсата.
- Проверяют тягу. Если пламя от спички клонится в сторону трубы, всё сделано правильно.
Как сделать вентиляцию в котельной частного дома
Правильный расчет принудительной и естественной конвекции воздуха начинается после анализа. Определяется общий объем помещения, расположение воздуховодов относительно отопительной установки. Устанавливать воздухозаборные решетки на двери или в окне не рекомендуется. Это может изменить направление воздушных потоков.
Рекомендуем несколько полезных статей:
- Как сделать вентиляцию в бане своими руками;
- Создание грамотной вентиляции в подвале частного дома;
- Вентиляция в гараже своими руками.
Схема и расчет
Естественная приточная вентиляция без принудительной устанавливается, если дом не расположен в низине, рядом нет большого скопления деревьев, не расположены другие постройки. Они влияют на обмен, искусственно уменьшая его. Для надежности проектируют дополнительную систему с вентилятором.
Сначала рассчитывают кратность, по нормам она равна 3. Для технического помещения, площадью 15 м² и высотой потолков 2,4 она равна:
К=(6-2,4)*0,25+3=3,95
Рассчитаем эффективный воздухообмен по формуле:
W=K*V
Где:
W – воздухообмен, м³/час;
К – кратность;
V – объем пристройки.
Итого получается – 3,95*(15*2,2)=130 м³. Теперь можно вычислить рабочее сечение входного вентканала – 130/3600=0,036 м². Если будет использоваться труба круглого сечения, ее диаметр должен быть не менее 200 мм.
Эти данные учитывают при выборе канального вентилятора. Его производительность не меньше расчетного обмена. Для небольших площадей можно использовать лопастные модели, реже ставят центробежные.
Места установки элементов определяются до окончательного обустройства. Патрубок для поступления кислорода располагается в нижней части стены, выходной – в верхней зоне пристройки. Это нужно для естественной конвекции. Свободный доступ для обслуживания и ремонта. Защита от засорения входного отверстия – решетки. На выходной не должно влиять тепловое излучение от теплоснабжения.
Материалы и инструменты
Приточный клапан
Материал изготовления воздуховодов – пластик, оцинкованное железо или алюминий. Для автономного частного отопления можно использовать канализационные трубы расчетного диаметра. Дополнительно к ним купить переходники. На входной патрубок – защитную решетку, переходник с обратным клапаном.
Дополнительные материалы:
- Защитные гильзы для перекрытий.
- Крепление – саморезы, монтажные хомуты.
- Монтажная пена для герметизации пустот между гильзами и перекрытиями.
Инструменты – пила для обработки труб, рулетка, линейка. Для формирования отверстий в стене перфоратор со сверлом по бетону с коронкой. Проходной канал в кровле делается с помощью ножовки по дереву или бензопилы. Средства личной защиты – перчатки, очки, респиратор.
Монтаж
Работать рекомендуется в теплое время года. Рабочее место хорошо освещено, нет предметов, мешающих выполнению операций. Инструмент проверить на работоспособность, сделать пробную сборку воздуховодов по схеме.
Сначала намечают места формирования монтажных отверстий в стене и потолке. Входное располагается на высоте от 25 см по уровню земли. Выходное не проходит через стропила кровли. Их можно использовать для крепления патрубка.
Дальнейшие действия по организации системы своими руками.
- Очистить проемы от пыли и грязи.
- Установить проходные гильзы.
- Выполнить монтаж труб.
- Закрепить вертикальную часть, проверить надежность крепления.
- Установить вентилятор, подключить его к электросети.
Для проверки нужно закрыть окна и дверь, включить отопление на 1-3 часа. В твердотопливных моделях должна появиться тяга, в используемых газ не срабатывает защита из-за дефицита кислорода в смеси. К выходному отверстию можно приложить плоский лист бумаги. Он должен оставаться на месте.
Вентиляция кухни с газовой плитой
Очень часто на кухнях с естественной вентиляцией воздух не очищается должным образом. Это не сложно проверить. Просто выкурите одну сигарету и оставьте комнату закрытой на 15 минут. Если остаются следы дыма, это означает, что вентиляция не контролируется своей функцией. Причин может быть много: ошибка в проектировании здания, недобросовестная воля строителей, отсутствие должного ухода за установкой. Необходимо принять меры.
Требования СНиП 42-01 для газовых печей следующие:
- потолки высотой не менее 220 см;
- наличие вентиляционного проема или окна с вентилятором;
- зазор между дверью и полом (или проемом) составляет не менее 0,25 квадратных метров.
Требования к вентиляции кухни с газовой плитой
Для обеспечения достаточного воздухообмена газовая плита должна отвечать следующим требованиям к вентиляции газовой плиты SNiP 42-01:
- впотолка более 2 м 20 см;
- наличие вентиляционного канала или окна с вентиляционным отверстием в верхней части;
- под или в нижней части двери находится прорезь или отверстия общей площадью 25 квадратных дюймов и более.
Отток воздуха
Наиболее распространенным способом нормализации вентиляции над газовой плитой является установка вытяжки. Вентилятор удаляет воздух, плавающий над варочной панелью, запахи пищи и угарный газ. А широкий зонтик вытяжки направит дымы непосредственно в вентиляционные каналы. Таким образом, вытяжка обеспечивает принудительную вытяжку на кухне с газовой варочной панелью. Стоимость вытяжек варьируется в широких пределах и зависит от мощности, дополнительных функций, дизайна и производителя.
Есть два типа капюшонов:
- с фильтрацией и рециркуляцией воздуха;
- с выходом воздуха наружу.
Первый тип вытяжки нельзя назвать частью системы вентиляции, так как он никоим образом не участвует в воздухообмене. Однако последние полностью обеспечивают удаление паров. На месте которого с улицы подымается свежий воздух. Однако, если на кухне с газовой плитой есть пластиковые окна, необходимо дополнительно проветрить подачу.
Мощность навеса выбирается в соответствии с формулой:
M=O * 10
O – это объем воздуха на кухне, рассчитанный следующим образом:
O=H * L * S
H – высота помещения, L – длина помещения, S – ширина помещения.
Согласно правилам, разрешается устанавливать механическую вентиляцию для газового котла приточно-вытяжной системы в квартирах жилых домов, не нарушая при этом общую вентиляцию здания. Другими словами, нельзя выводить дымовой газопровод в шахту, полностью заблокировав вентиляционную решетку. В противном случае вентиляция в газовой котельной или кухне не будет работать при выключенном вытяжном вентиляторе.
Все секреты связи с капюшоном на видео:
Приток воздуха
Приток свежего воздуха, необходимого для нормальной работы газовых приборов и благополучия людей, обеспечивается воздухозаборными устройствами.
На рынке имеются следующие типы вентиляционных отверстий для вентиляции газовой печи в частном доме или квартире:
- оконный впускной клапан. Клапан устанавливается в пластиковую оконную створку и работает автоматически или в ручном режиме. Во время особо сильных морозов он склонен к обледенению;
- настенный впускной клапан. Требуется отверстие во внешней стене для установки. Есть модели с фильтрацией воздуха, могут быть автоматическими;
- вентилятор. Навешивается на нижнюю створку пластиковой двери, питающейся от электросети. Не только фильтрует поступающий воздух, но и нагревает его.
В соответствии с нашими рекомендациями Вы можете самостоятельно установить любую из перечисленных воздухозаборных вентиляционных установок для кухонь с газовой плитой или котлом.
Монтаж вытяжки для котла
Для устройства принудительной вытяжки для газового котла понадобится:
- вентилятор с обратным клапаном,
- решетка для вентиляционного отверстия,
- воздуховод из ПВХ.
Можно обойтись и вентилятором без обратного клапана, но это снизит уровень безопасности в помещении. Воздуховод подбирается с учетом диаметра вентилятора.
- Разметка места для воздуховода.
- Высверливание перфоратором отверстия.
- Вставка ПВХ трубы в пробитое отверстие.
- Заделка монтажной пеной щелей между стеной и трубой.
- Установка вентилятора.
- Монтаж вентиляционной решетки.
При пробивке отверстия под воздуховод необходимо учесть диаметр трубы и прибавить к нему 1 см, чтобы без проблем вставить воздуховод, а щели, которые при этом образуются можно быстро заделать монтажной пеной.
Правильный монтаж оборудования
Причины отказов газовой системы в большинстве случаев тривиальны. Неочищенная дымоходная труба, угарный газ, возвращающийся в дом, или плохо установленный газовый котел
Важно правильно выбрать и установить
Инструменты и материалы
Для устройства воздуховодов используются различные материалы: пластмассы, оцинкованные листы, гладкие или дюралевидные стальные листы.
Для отдельно стоящих домов с автономным отоплением в качестве воздуховодов можно использовать трубы из ПВХ необходимого диаметра. Дополнительно к этим трубам необходимо приобрести переходники, а на корешке к воздухозаборнику – защитную сетку.
Дополнительные материалы для обустройства вентиляции для газовой котельной в частном доме:
- Защитные рукава для пластин.
- Крепежи и монтажные хомуты.
- Строительный герметик для герметизации пустот между втулками и проемами в стенах.
- Набор инструментов для строительства.
- Перфоратор для выполнения отверстий в стенах.
- Защитное оборудование.

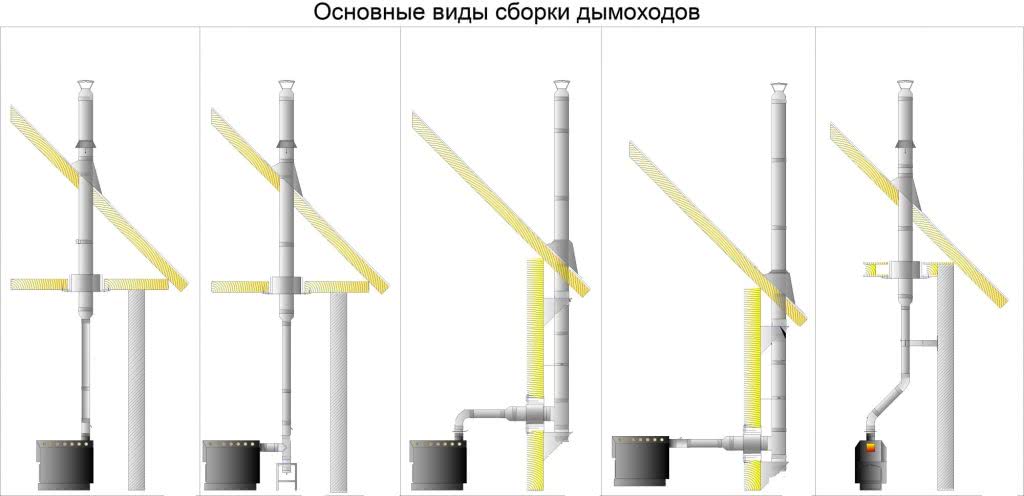

Каким образом обустраиваются дымоходы
Установка горизонтального дымохода – самое простое решение:
- В стене сделано отверстие с выходом наружу.
- Со стороны улицы здание поднимается вверх.
- Присоединяется к стене – раме, привинчивается с помощью зажимов.
Внутренняя дымовая труба поднимается из котла на крышу, не выходя из дома. Он проходит через все потолки и поднимается на крышу. Такая дымоходная труба обычно состоит из двух слоев. Изоляционный материал укладывается между слоями для предотвращения возможности возгорания при нагреве дымохода и предотвращения образования конденсата:
- Из котла в воздуховод вводится канал.
- Канализация простирается до самой крыши.
В зависимости от конструкции дымохода снаружи дома под углом вниз рядом с конденсационным карманом устанавливается опорная платформа дымохода.
Расположение выхода дымоходной трубы относительно крыши:
- если дымовая труба протягивается более чем на три метра от конька, достаточно установить ее под углом 10◦ от горизонта. Расстояние должно быть не менее 1 метра;
- 1,5 – 3 метра – дымовая труба заканчивается на одном уровне с коньком;
- расстояние менее 1,5 м – конструкция зафиксирована над гребнем, не менее 0,5 м;
- для установки дымохода в котельной, прикрепленной к дому, предполагается угол 45 градусов и более. Дымоход должен выходить в измеряемой точке, чтобы предохранитель котла не перегорел при ветровой нагрузке.
Вытяжка для котла из керамических труб в частном доме
Схема вытяжки для котла из керамических труб в частном доме.
Стоит знать, что конструкция из керамических труб является универсальным решением для котла в частном доме. Связано это с тем, что вытяжки из специальных керамических дымоходных труб могут использоваться для всех типов котлов. Данный материал устойчив к любым химическим агрессивным соединениям, которые способны образовываться в вытяжке в процессе сгорания различных видов топлива. Материал устойчив и к высоким температурам. Подобный вид вытяжки является наиболее долговечным.
Керамические дымоходные трубы различаются по максимальной допустимой температуре отходящих газов.
Для твердотопливных котлов необходимо использовать трубы, которые допускают температуру отходящих газов в 600-650°С. Помимо того, они обязательно должны быть стойкими к возгоранию отложений сажи в трубах и предназначаться для работы в сухом состоянии.
Для котлов на жидком топливе и газовых котлов применяются керамические вытяжные системы с допустимой температурой газов 400-450°С, которые предназначаются для работы в мокром состоянии — они должны быть оборудованы конденсатоотводчиками.
Керамическая труба будет впитывать влагу, в связи с чем она должна обязательно вентилироваться снаружи.
Назначение и условия работы подобной системы указываются в прилагаемой производителем документации.
Круглая форма и гладкая поверхность трубы способны обеспечить устойчивость стенок к загрязнению и удобную их очистку в дальнейшем.
Виды вентиляционных систем
Циркуляция воздушных масс в помещении выполняется естественной или принудительной. Первую применяют для котлоагрегатов тепловой мощностью до 30 кВт, если подобная система предусмотрена для данной модификации заводом-изготовителем.
Вторая схема устанавливается в более мощных котлах с развитыми поверхностями нагрева, несколькими контурами циркуляции и большой протяженностью дымовентиляционных каналов. Такая система теплоснабжения имеет большие аэродинамические сопротивления по пути движения газовоздушной смеси, которую потребуется преодолеть дымовым газам.
В связи с чем их движение может быть обеспечено только принудительно с использованием дутьевого вентилятора или дымососа.
Естественная
В наименьшей степени эффективная система и при этом более простая, устанавливается в одноэтажных домах небольшой площади с маломощными котлами. Зачастую ее используют для организации воздухообмена, протекающего в подвальных, чердачных, подсобных помещениях и гаражах.
Естественная вытяжка в котельной
Забор воздушных масс в помещении топочной выполняется через форточки, оконные проемы, вентиляционные решётки в дверных полотнах, а вытяжная вентиляция — через воздуховоды, размещенные вверху стен либо в потолочных перекрытиях с выводом над крышей.
К примеру, размещают котлоагрегат непосредственно против входа, а вытяжное отверстие — над котлом. Воздушные массы передвигаются снизу, проходят через всю топочную и поступают вверх к вытяжке. Окно при этом может находиться на любой стене.
Выходное отверстие воздуховодов не рекомендуют размещать около котла. В зимнее время резкое падение температур наружного воздуха может отразиться на работе котла, в связи, с чем отверстие выполняют на расстоянии не меньше 1-1.5 м от зоны его расположения.
Принудительная
Турбированные отопительные устройства или котлы с принудительной циркуляцией устанавливаются только по рекомендациям завода-изготовителя оборудования. Они выпускаются с закрытыми топочными камерами, а воздух подается дутьевыми центробежными вентиляторами.
Для повышения эффективности котельного оборудования и его ремонта, в современных котлах устанавливают комбинированная система воздухоподачи с применением воздушных фильтров, калорифера, для предварительного подогрева воздуха и вентиляторов.
Для газовых котлов большей мощности дополнительно устанавливаются дымососы, которые создают разрежение в топке, тем самым заставляя перемещаться дымовые газы по газоходам.
Инновационные бытовые котлоагрегаты с закрытой топкой, использующие газообразное топливо, комплектуются автоматикой с погодозависимой системой управления и безопасности.
Она устанавливает режим в зависимости от температуры наружного воздуха, в связи, с чем регулирует подачу объема газового топлива. Данная функция должна согласовываться с количеством воздуха поступающего в котел, чтобы обеспечить полноту сгорания газа.
Для согласованности теплотехнических и аэродинамических процессов служат первичные датчики по температуре греющей воды и давлению тяги в топочном пространстве.
Таким образом, исполнительные механизмы в режиме открытия/закрытия топлива будет работать пропорционально с расходом воздуха, поступающего на горелочное устройство.
Заключение
Всякое отклонение от проектных данных является нарушением, а значит – основанием для запрета запуска в эксплуатацию котла и вентиляционной системы, поскольку последствия от данных нарушений непредсказуемы.
И лишь при полном соблюдении требований СНиП можно рассчитывать на оптимальную циркуляцию воздуха в газовой котельной. А значит и экономичную работу газового котла, что, несомненно, отразится на вашем бюджете.
Для того чтобы отопительное оборудование работало надежно и эффективно, большое внимание следует уделить такому его элементу, как нагревательный котел
Однако не менее важно не только правильно собрать и подключить этот механизм, но и обеспечить всем производимым в нем продуктам сгорания нормальный вывод наружу. Поэтому далее речь пойдет о том, что собой представляет схема дымохода для газового котла, а также об особенностях и технических характеристиках самого нагревательного оборудования
Поэтому далее речь пойдет о том, что собой представляет схема дымохода для газового котла, а также об особенностях и технических характеристиках самого нагревательного оборудования.
При монтаже трубы дымоотвода очень важно выполнить все действия в соответствии со всеми нормами и правилами установки. Согласно СНИП дымоходы для газовых котлов являются объектами, требующими повышенного внимания со стороны хозяев, так как число отравившихся угарным газом растет из года в год
Кроме того, немаловажное значение имеет и устройство котельной, где происходит нагрев всего теплоносителя. Неправильно спроектированное помещение котельной, а также неверный расчет дымохода для газового котла могут стать причиной серьезной опасности для здоровья проживающих в доме хозяев
Поэтому начинать все работы требуется, в первую очередь, с оборудования котельной согласно всем правилам. Главный критерий, от которого следует отталкиваться в процессе решения того, каким будет внешний вид и характеристики отопительной системы – тип применяемого котла нагрева. Этот же фактор влияет и на параметры и стоимость возведения системы дымоотвода.
Основных разновидностей котлов на газу существует две:
Газовые котлы, оборудование горелкой, функционирующей по открытому типу. Такой вариант будет актуальным лишь для напольных аппаратов, мощность которых составляет более чем 30 кВт. Основное количество газа, на котором работает такой котел, находится не в специальной закрытой камере, а воздух, требуемый для горения, поступает непосредственно из помещения котельной
Ввиду такого способа устройства комнату, где размещено оборудование, очень важно оснастить хорошей вентиляционной системой для того, чтобы к огню поступало большее количество воздуха. В случае его нехватки появляется риск выделения угарного газа, крайне опасного для любых живых существ, в том числе и человека
Размеры дымохода для газового котла такого типа являются традиционными, его конструкция имеет вертикальную форму и представлена возвышающейся над крышей котельной трубой.
Котлы на газу с горелкой закрытого типа. Этот вариант походит для агрегатов, мощность которых не превышает показатель в 30 – 35 кВт. В этом случае газ никак не связан с помещением котельной, а его вывод осуществляется посредством особого отверстия, служащего местом фиксации трубы дымохода коаксиального типа. Этот вид дымохода является сравнительно новым и отличается от классических конструкций тем, что оборудуется по принципу расположения одной трубы внутри другой. Здесь очень важно учитывать диаметр дымохода для газового котла, так как та его часть, которая обладает меньшим диаметром, вставляется в другую, большую по размеру. При этом через внутренний элемент выводятся все продукты сгорания, а воздух, необходимый для горения, поступает уже по внешней трубе. Подобная система требует применения специальных насосов, за счет которых осуществляется движение потока воздуха. Что касается расположения, то коаксиальный дымоход, в отличие от ранее описанного, должен монтироваться исключительно в горизонтальном положении (подробнее: «Как устроен коаксиальный дымоход для газового котла – принцип работы, преимущества и недостатки, правила монтажа»).
