Как правильно сделать вентиляцию в гараже?

Оглавление

Вентиляция в подземном помещении

Как было отмечено выше, всего существует два типа вентиляции – естественная и механическая. Это применимо и для подземного помещения в гараже. Его можно оборудовать одной из вентиляционных систем. Рассмотрим оба варианта.

Как правильно сделать вытяжку в погребе в гараже (вентиляцию в гараже с подвалом)?

Естественная

Естественную вентиляцию монтируют на первых этапах строительных работ. В общую схему включают подземное помещение – смотровую яму, подвал или погреб.

Это обусловлено тем, что укладка труб в завершенном гараже представляет собой крайне трудоемкую задачу.

Монтаж естественной вентиляции в подвале – относительно простая задача, самым важным элементом будет вентиляционный канал.

Ширина вентиляционного канала должна быть равна одному кирпичу, который укладывается на бок. Под эту ширину, покупают три трубы.

Их сечение варьируется в промежутке от 100 см² до 250 см². Точный размер сечения определяют, исходя из ширины кирпич/бетонного блока, а также расчётов по притоку-оттоку. Две трубы будут служить общей системой вентиляции в гараже. Первая – основная приточная труба, вторая – вытяжная. Третья труба понадобятся для подземного помещения.

Всё отличие для гаража с подвалом/смотровой ямой заключается лишь в укладке еще одной трубы. Она будет соединять воздушное пространство подземного помещения с общей гаражной вентиляцией. Это позволит создать максимально мощный переток воздушной массы. Приточную трубу монтируют в 25-50 сантиметрах от уровня пола (в подземном помещении).

Но перед этим устанавливают общую систему. Вытяжной канал выводят на крышу так, чтобы конец трубы был на полметра выше поверхности крыши. На внешние концы труб крепят пластиковую или металлическую сетку. Она послужит защитой от сора и забивания канала.

Механическая

Принципиальных отличий в установке механической вентиляции практически нет. Трубы должны быть расположены точно таким же образом. Две трубы служат основными каналами, третья труба обеспечивает связь с подвалом/смотровой ямой. Чтобы создать механическую вентиляционную систему, необходимо приобрести два вентилятора. Их устанавливают в полости труб, подключают к электросети гаража.

Затем, если была выбрана модульная система, проводят настройку с помощью контроллера – выставляют желаемый объем. Рекомендуется ставить именно модульную систему, она обойдется несколько дороже, но позволяет точно регулировать приток-отток воздушной массы. В трубу подземного помещения устанавливать вентилятор не требуется, так как в гараже уже будет обеспечена хорошая принудительная циркуляция.

Заменить вентилятор можно диффузор-флюгером или же дефлектором. В первом случае устройство монтируют в приточном канале, на его вершине. Второе устройство, дефлектор, использует другой физический принцип. Дефлектор генерирует разряженный воздух. От этого возникает перепад давления, начинается циркуляция.

Самодельным решением является использование лампочки. Её помещают в трубу, подключают к электросети. В процессе работы лампочка нагревается, тем самым создает перепад температур, который позволяет воздуху двигаться. Но специалисты сходятся во мнении, что модульная вентиляция с двумя вентиляторами является наиболее эффективным вариантом.

Механическая вентиляция в подвале гаража своими руками: схема.

Сделать вентиляцию в подземном помещении гаража несложно. Она является лишь частью общей вентиляционной системы гаража. Поэтому все что необходимо – соединить оба пространства (надземное и подземной) дополнительной трубой. Лучше всего подходят трубы с сечением в 100-250 см². В остальном же все сводиться к созданию общей вентиляции в гараже.

Естественная вентиляция не обеспечивает оптимальных условий хранения. Она сильно зависит от погоды, времени года. Циркуляция воздушной массы может полностью прекратиться, если не повезло с температурой воздуха.

В этом плане куда эффективней является механическая система. Лучше всего использовать современные модели вентиляторов, оснащенные контроллерами.

Расчет

Наиболее важная часть создания вентиляции – проведение расчетов. Грамотно составленная схема не оставит мертвых зон и обеспечит достаточный приток свежего воздуха

Важно рассчитать два параметра: площадь отверстий и воздухообмен – объем воздуха, нагнетаемого в помещение в час

Воздухообмен считают по формуле:

Р = Ширина*Длина*Высота* (температура внутри – температура снаружи)*0,36, где габариты – это размер покрасочной камеры, а 0,36 – поправочный коэффициент.

При расчете разницы температуры делают поправку на сезонность. Считается, что внутри должна поддерживаться температура +22 °С. А снаружи определяют максимум и минимум и считают 2 разницы. Потом берется среднее.

Пример! Есть бокс 4Х6Х2,8 метра, температура снаружи +10 °С. Тогда воздухообмен: Р=4*6*2,8*(22-10)*0,36 = 290,304 метров кубических в час. Значит, за час в помещении объемом 67 метров кубических воздух должен полностью смениться примерно 4 раза. На время сушки этот параметр увеличивается.

Габариты вентканала считают из соотношения: на 1 квадратный метр должно приходиться 1,5 сантиметра отверстия. Если площадь потолка 6х4 метра – 24 метра квадратных, то площадь вентиляции – 0,36 метра. При монтаже можно разделить одно отверстие на несколько дырок меньшего размера, например, на пару – по 0,18 метра. Если помещение активно используется, то обязательно ставят вентилятор.

Вентиляция в гараже своими руками

Для правильного монтирования вентиляции надо ознакомиться с нюансами монтирования основных типов систем.

Естественная

При устройстве естественной системы придерживаются следующих принципов:

  • Приточная конструкция устанавливается на наветренной стороне на расстоянии 55 см от пола.
  • Вытяжка устанавливается неподалеку от места соединения потолка со стенкой. При этом она должна находиться на 15 см ниже, чем потолочный шов.
  • Отверстия для выведения воздуха размещают в противоположных углах гаража на разной высоте.

Принудительная

Монтаж принудительного вентилирования является непростым процессом и поэтому лучше заранее ознакомиться с его особенностями. Чтобы своими руками установить приточный клапан, придется:

  • при помощи перфоратора в одной из стен просверлить отверстие и поместить в него трубу;
  • на поверхности трубы закрепить решетку, чтобы в нее не попадал мусор;
  • залить монтажной пеной полость между установленной трубой и стенкой.

При прокладке воздуховодов придерживаются следующих рекомендаций:

  • в противоположных стенках устанавливают трубы для вывода воздуха;
  • установленные трубы соединяют с вентиляционными воздуховодами.

Организация комбинированной вентиляции гаража

С помощью комбинированной системы можно в разы улучшить циркуляцию воздуха в гараже. Установка начинается с монтирования вытяжного вентилятора, который устанавливается на крыше. Также его можно разместить на одной из стен помещения.

Когда вентилятор будет установлен, в стене на высоте 60-70 см делается отверстие для поступления воздуха.

Вытяжка в подвале

Если в гараже имеется смотровая яма или подвал, придется устанавливать дополнительную вытяжку.

Сделать вытяжку в погребе просто, если заранее ознакомиться с нюансами ее монтирования. Чтобы улучшить в подвале циркуляцию воздуха, достаточно вмонтировать в потолок приточную трубу, конец которой выводится на улицу. Ее внутренняя часть должна углубляться внутрь всего на 25-35 сантиметров.

Вытяжная труба устанавливается в другом углу, она также должна выводиться на улицу. Чтобы повысить эффективность вентиляции в погребе, устанавливают дефлектор. Приспособление используется для усиления вытяжки воздуха из помещения при сильном ветре.

Особенности гаражной вентиляции

Гараж изначально предусматривался для проведения ремонтных работ и складирования инструментов. Со временем его роль стала значимей, так как стены и ворота защищают от угона. Все перечисленные преимущества гаража нивелирует отсутствие вытяжки: автомобиль быстрее подвергается коррозии и требует больших затрат на уход.

После длительно путешествия в дождливую погоду или при поездке по снежным дорогам автомобиль неизбежно привозит часть влаги с собой в гараж. Боксы для хранения машины чаще всего невелики, они легко подвержены изменению атмосферы. При сохранении влаги в помещении появляются многочисленные очаги коррозии. Для правильного хранения ТС необходимо обеспечивать смену влажного воздуха 6-10 раз/час.

Особенности гаражной вентиляции

Согласно СНиПу 21-02-99, хранение транспортного средства в зимнее время должно выполняться в отапливаемом боксе с температурой 6°С. Если удаётся поддерживать температуру без отопления, это также допускается нормативами. При повышении уровня тепла до 15°С водитель чувствует себя более комфортно, но ускоряется процесс таяния, на автомобиль это оказывает разрушительное влияние.

На первый взгляд, достаточно установить диаметр труб для воздуховода и вентилятор, а другой, такой же элемент, на вытяжку и процедура завершена. Стоит учитывать, что в России суровый климат, система притока и вытяжки должна проектироваться более тщательно.

Вентиляционные каналы

Изучая вопрос, как правильно сделать вытяжку в гараже, необходимо рассмотреть такой немаловажный фактор, как создание грамотных вентиляционных каналов. В представленных выше разновидностях систем их может быть два или один. Обустройство вентиляции необходимо планировать еще на этапе строительства гаража. Для механической циркуляции обычно достаточно всего одного канала.

Трубы для вентиляции могут быть асбестовыми или металлическими. Их диаметр рассчитывается, исходя из требуемого воздухообмена. Строительные правила говорят о необходимости произвести правильный расчет. Нужно замерять площадь гаража и умножить ее на 15 мм. Это будет требуемый размер вентиляционного канала.

Например, для гаража площадью 10 м² требуется труба диаметром 150 мм. Эту формулу чаще всего применяют при обустройстве естественной вентиляции. Для системы принудительного и комбинированного типа нужно просчитать третью часть площади гаража. Она будет равна сумме всех вентиляционных каналов, в которых нуждается помещение.

Естественная вентиляция в металлическом гараже своими руками

Естественная система для циркуляции воздуха в гаражном помещении монтируется очень просто. Это самый доступный и дешевый способ создания воздухообмена в металлическом гараже.

Принцип установки естественной вентиляции

Естественная вентиляция — снаружи канал защищается решеткой

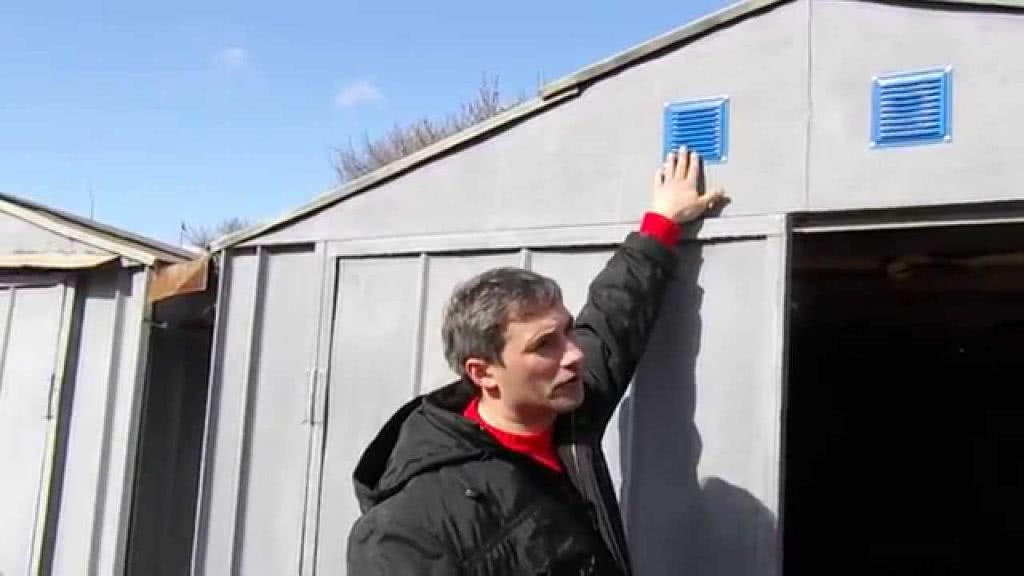

  • С внешней стороны ворот устанавливаются переточные решетки, благодаря которым свежий воздух и попадает в помещение. Их устанавливают, как можно ближе к земле и утепляют для предотвращения скопления конденсата.
  • Устанавливается дефлектор, который размещается с противоположной к воротам стене. Его монтируют как можно выше к потолку.

Для повышения интенсивности воздухообмена площадь приточных решеток может быть увеличена. Оптимальной считаются показатели, когда площадь решетки в 2 раза больше площади вытяжного отверстия. Естественная вентиляция в железном гараже создается регулированной: в теплое время года вентиляция должна открываться на максимум, на то месть в холодное время следует жалюзи решеток держать полузакрытыми. Не стоит полностью закрывать вентиляционные шахты, так как это поспособствует образованию конденсата в помещении.

Схема вытяжной вентиляции в железном гараже создается в соответствии с предварительными расчетами: на 1 м2 площади гаража отвечает 1,5 см диаметра воздуховода. К примеру, при площади гаражного помещения в 13 м2 диаметр вентиляционного канала составляет 195 мм: 13*1,5=195 мм. При установке двух вентиляционных труб этот показатель делится пополам, то есть диаметр одной трубы составляет 97,5 мм;

Вентиляция смотровой ямы в гараже

Системы вентиляции в гараже тесно взаимосвязаны с проветриванием смотровой ямы, часто сооружаемой для проведения ремонтных, технических работ. Вентиляция в яме организуется следующими способами.

Способ 1:

  • приток – убираются две доски дощатого настила;
  • вытяжка – снимается одна доска.

Элементарная схема просушивания, повсеместно присущая яме гаража. Она размещается продольно внутри гаража. Соответственно один край расположен возле приточных общегаражных входов, другой – у вытяжного канала. Открывая доски настила, появляется возможность приточному воздухопотоку частично попадать внутрь ямы, выходить через противоположный край, наполненным избытком влаги.

Способ 2:

  • приток – воздуховодная труба, которая частично забирает свежий воздух от общегаражных вентиляционных отверстий внизу стены;
  • вытяжка – воздуховод смежного подвала;

Приточный канал монтируется у края смотровой ямы. Приточный воздух из гаражных отверстий частично поступает по трубе, проходит через яму, которая соединена промежуточным воздуховодом с гаражным погребом. Далее поток направляется наружу через вытяжку погреба.

Способ 3:

  • приточная труба оснащается вентилятором;
  • вытягивающий проем также монтируется принудительным механизмом.

Воздухообмен производится механическим способом. Целесообразно для гаражных построек, месторасположение которых низины, почвы, наполненные влагой больше, чем обычно.

Свежий воздух нагнетается через воздуховод, прогоняется по яме, вытягивается вентилятором через второй вентиляционный канал, установленный автомномно либо совмещенный с подвальным.

Система вентиляции в подвале гаража. Схема воздухообмена погреба

Эффективное использование подвала и погреба гаража для хранения овощей и консервации возможно лишь при условии наличия правильной вентиляции. Вентиляция в гараже с подвалом может быть естественной, механической или комбинированной. Обычно, для вентиляции в погребе гаража достаточно естественной системы вентилирования. Смонтировать своими руками такую систему можно с помощью пластиковых труб для канализации. При монтаже необходимо придерживаться таких рекомендаций:

  • схема вентиляции погреба в гараже должна предусматривать минимальное количество поворотов и изгибов труб;
  • трубу вытяжного хода следует утеплить, чтоб избежать появления конденсата;

Для хорошего воздухообмена трубы приточно-вытяжной вентиляции должно быть расположены в противоположных углах погреба

  • диаметр должен быть единым по всей длине труб;
  • наружные входы труб должны быть закрыты защитными колпаками во избежание попадания в них осадков.

Перед обустройством естественной вентиляции своими руками делается расчет площади отверстий. Приточная труба берет свое начало на полметра выше пола погреба и выводится наружу. Вытяжная труба устанавливается под потолком погреба или подвала и протягивается за крышу гаража. Расположение труб должно быть в противоположных углах погреба.

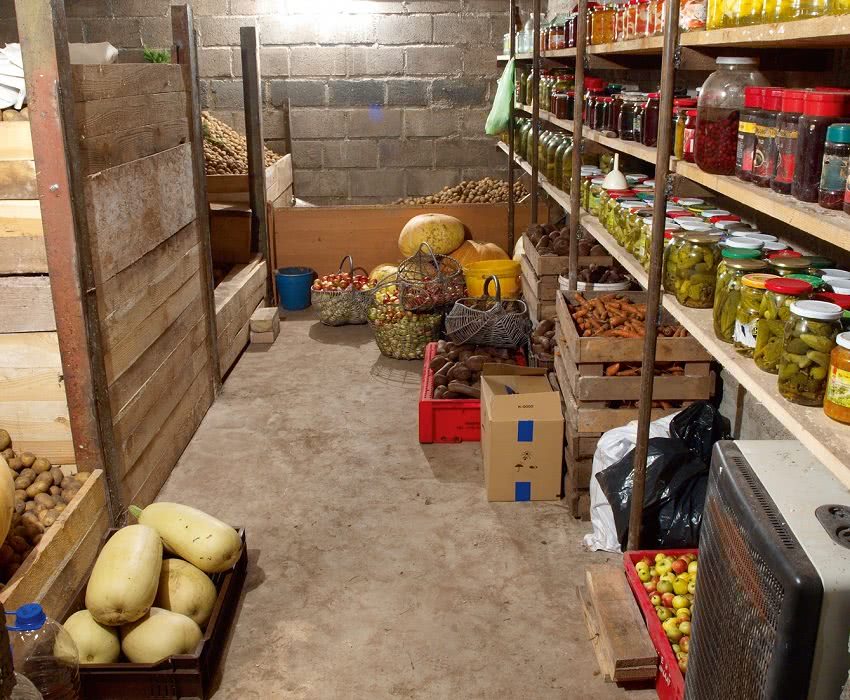

В погребе с правильным микроклиматом собранный урожай сохранится в целости

Наиболее правильным выбором вентиляции погреба и подвала в зимний сезон, является использование принудительного способа. В этих помещениях воздухообмена почти нет и они нуждаются в эффективном вентилировании с помощью установки механической вентиляции. Такая вентиляция будет способствовать нормальному воздухообмену и созданию микроклимата, необходимого для сохранения продуктов.

О том, как сделана вентиляция в гараже с подвалом, можно разобраться, посмотрев видео-инструкцию устройства вентиляции.

Схема принудительного вентилирования

Механические системы вентиляции в гараже организованы следующими схемами.

Вариант 1:

  • вентилятор устанавливается внизу стены, закрывая приточный канал;
  • вытяжной вентилятор монтируется вверху (потолок, стена) на противоположной короткой стороне.

Воздухообмен осуществляется путем искусственного нагнетания свежего потока. Отработанный выводится наружу вытяжным механизмом. Вентиляторы притока, вытяжки приобретаются одинаковой мощности.

Вариант 2

Модифицированный первый способ, когда к проемам дополнительно устанавливаются воздуховодные каналы. Вентиляторы размещаются на входе (осевые) либо внутри воздуховодов (например, канальные).

Вытяжной канал возможно установить по периметру помещения, оснастив воздухозаборными решетками через определенное расстояние. Целесообразно, когда воздушная среда загрязняется быстро (ремонтные, сварочные, покрасочные работы).

Виды вентиляции гаража

Вид будущей вентиляции зависит от следующих характеристик гаражного помещения:

  • площади;
  • количества этажей;
  • материала постройки.

Различают 3 типа систем воздухообмена для гаража:

  • естественная
  • принудительная (механическая)
  • комбинированная

Естественная

Имеет в наличии 2 канала, обеспечивающих естественную воздушную циркуляцию в гараже. Первый канал предназначен для притока уличного воздуха внутрь, по второму идет вытяжка воздушных масс наружу. Смена воздуха происходит посредством разницы температур внешней среды и внутри гаража. В проект чаще всего закладывается именно этот вид вентиляционной системы как малозатратный, легко монтируемый (даже самостоятельно) и энергонезависимый.

Принудительная

Основана на использовании механического способа притока и вывода воздуха, реализуемого с помощью специальных вентиляторов, встроенных в вентканалы. Принудительная вентиляция проводит полную смену воздушных масс в помещении гаража. Однако, данный вид вентиляции полностью обусловливается наличием электроэнергии, отсутствие которой делает такую систему недейственной и бесполезной.

Комбинированная

Совмещает описанные ранее вентиляционные системы. Вентилятор устанавливается на один из вентканалов (на вытяжку из гаража или на приток воздуха с улицы), второй при этом остается с естественной вентиляцией. Производительность комбинированной системы может изменяться за счет увеличения мощности встроенного вентилятора. При отсутствии подачи электричества из комбинированной она превращается в естественную вентиляцию, правда сила тяги будет достаточно слабой из-за лопастей вентилятора.

Чтобы определиться в выборе системы вентиляции для гаража, необходимо знать технологию организации и удостовериться в возможности монтажа выбранной системы.

Организация временной вентиляции

Если в гараже предполагается выполнять ремонтные работы с выполнением сварки и покраски металлических деталей, требуется серьезная вытяжка, которой необязательно пользоваться постоянно.

Как соорудить систему для временного использования? Давайте рассмотрим один весьма интересный вариант:

Техническую суть оригинальной инженерной задумки поможет оценить следующая фото-подборка:

Мастер сможет трудиться в нормальных для него температурных  условиях, не облачаясь в затрудняющую движения теплую робу. Вытяжка будет выводить вредные токсины в вентиляционное отверстие при закрытых дверях.

О принудительной вытяжке

Ставить вентилятор на вытяжную трубу общеобменной вентиляции бессмысленно по трем причинам:

  • эффективный отбор и выброс воздуха производится только при включенном агрегате;
  • в отсутствие хозяина крыльчатка отключенного вентилятора перекрывает минимум 50% сечения вентканала, удаление влаги естественным путем сильно замедляется;
  • расходуется электроэнергия.

Если вы переоборудовали гараж в мастерскую, есть резон сделать местное вытяжное устройство, состоящее из всасывающего зонта, канального вентилятора и воздуховода с обратным клапаном. Колпак изготавливается из подручных материалов (тонколистовой металл 0.3—0.5 мм), воздушный канал – из труб для канализации Ø110 мм.

Лепестковый клапан и вентилятор канального типа подбирается под внутренний диаметр вентканала – 10 см. Дадим ряд советов по монтажу:

  1. Зонт размещается над источником загрязнения воздуха (обычно – верстаком). Размеры колпака – на 20 см больше максимальных габаритов источника, угол раскрытия – не более 60°.
  2. Постарайтесь подвесить зонт на минимальном расстоянии от вредных выделений, учитывая удобство выполнения работ.
  3. Наметьте кратчайшую трассу прокладки воздухопровода от верстака к наружной стене здания.
  4. Клапан и вентилятор вставляйте внутрь раструбов, предварительно обернув уплотняющим материалом (подходящий вариант – поролон). Просверлите в стенке вентканала отверстие и просуньте туда кабель электропитания.
  5. Обратный клапан ставится на выходе канала, вентилятор – в пределах помещения. Снаружи воздуховод защитите решеткой с сеткой, дабы перекрыть дорогу птицам и грызунам.

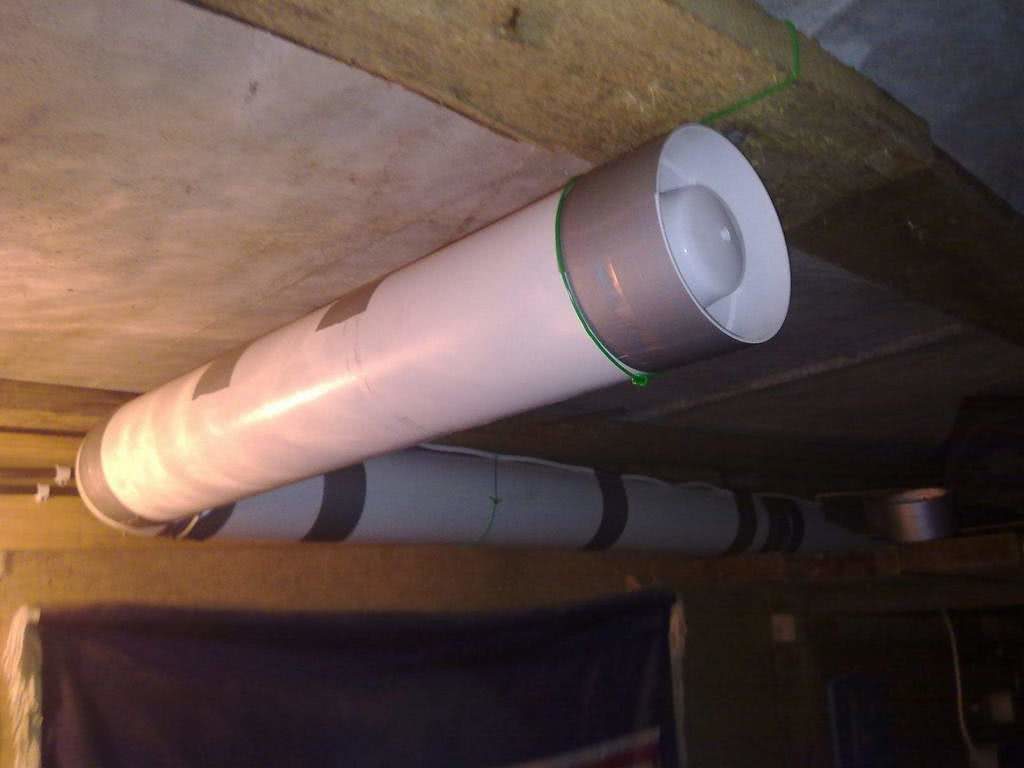

Установка канального нагнетателя внутрь пластиковой трубы d110 мм

Не забываем о необходимости притока – после включения вентилятора полностью открываем решетку для входящего воздуха. Иначе работающий агрегат попросту опрокинет тягу в ближайшем вытяжном канале.

При небольшой массе зонта последнюю секцию воздуховода можно сделать поворотной, что позволяет быстро перемещать вытяжку к соседнему столу. Реализацию способа смотрите в очередном видео:

Нюансы по монтажу и советы по расчету

Гаражная вентиляция с естественным воздухообменом должна проектироваться так, чтобы между ее нижней и верхней точками было расстояние около 3-х метров. Если будет меньше, то тяга выйдет пониженной.

Элементы вентиляционной конструкции

Воздухообмен при принудительной вентиляции с подогревом

Если отопления в гаражном боксе нет, а иногда обогрев требуется, то стоит смонтировать приточную систему вентилирования с нагревательным элементом. Такая вентиляция в гараже позволит быстро нагреть его, когда надо. Электрический воздухонагреватель потребляет немало электроэнергии. Но для недолгих включений его на обогрев при необходимости отремонтировать автомобиль в зимнее время – самое то.

Схема вентиляции для гаража с обогревом

Каждая из труб (вытяжка и приток) на всем своем протяжении должны иметь одинаковый диаметр. Сужения здесь недопустимы, а поворотов должно быть минимум. Благо в большинстве гаражных помещений их можно сделать вертикальными без горизонтальных отводов.

Механическая система

Правильная вытяжка в погребе гаража и в основном его помещении проще всего создается при помощи комбинированных и принудительных механизмов вентиляции. Это одно из лучших решений. На такую систему не влияют погодные условия. Если гараж находится в подвале, естественная вентиляция будет неприемлема.

Система принудительной вентиляции состоит из двух модулей. К первому из них относятся калорифер, вентилятор и фильтр, а ко второму – один или два канала. При этом воздушные массы в системе нагреваются, а затем проходят через фильтр. После очистки они поступают в распределительный механизм. Вентилятор отводит загрязненный воздух из помещения, а очищенный поступает в гараж.

Особенности построения вентиляционных систем

Циркуляция воздуха в погребе гаража может происходить двумя способами: за счет тепловой конвекции, либо механического перемещения воздуха. В зависимости от этого, различают естественную и принудительную вентиляцию.

Вариант #1 — естественная вентиляция

Давайте сначала разберемся, как правильно сделать естественную вентиляцию в подвале гаража, чтобы обеспечить помещению сухость, предотвратив возникновение грибка и плесени.

Естественная система вентиляция погреба под гаражом наиболее доступная для самостоятельной установки. Сохраняет не только запасы продуктов, но и автомобиль

Одним из главных условий естественной циркуляции воздуха является разность температур внутри погреба и снаружи гаража.

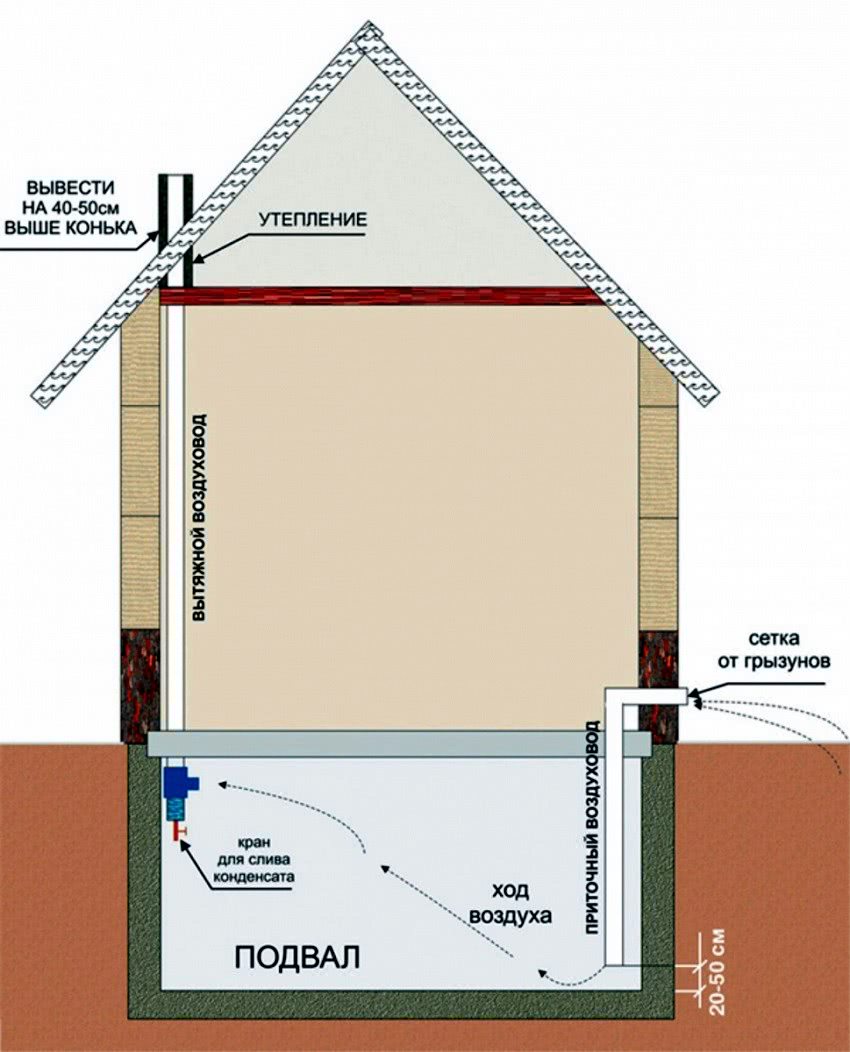

Устройство такой системы достаточно простое, состоит из 2 труб. Одна служит для притока холодного воздуха с улицы, по другой происходит эвакуация теплого из подвала.

Поскольку холодный воздух имеет большую плотность и тяжелее теплого, приточную трубу опускают в самый низ подвала, ближе к полу. Входное отверстие вытяжки, наоборот, – размещают под самым потолком. Это позволяет холодному воздуху естественным образом вытеснять отработанный – более теплый и легкий, насыщенный водяными парами и другими газами.

Но для того, чтобы естественная циркуляция работала надежно, необходимо выполнить другое важное условие: обеспечить достаточную разницу давлений внутри вытяжной трубы и снаружи при минимальной разности температур. Чем она выше и длиннее, тем больше объем легкого теплого воздуха в трубе, тем значительней выталкивающая сила, действующая на этот объем

По этой причине вытяжную трубу устанавливают как можно выше. Эта выталкивающая сила определяет силу тяги и эффективность всей системы.

Утепление вытяжной трубы улучшит тягу и избавит от наледи. Для этого подойдет любой доступный материал: пенопласт, пенополистирол, стекловата, базальтовое волокно и другие

Исходя из вышесказанного, устройство естественной вентиляции в погребе под гаражом делают по следующим принципам:

  • для охвата воздухообменом всего объема подвала, приточную трубу располагают у пола, а вытяжную – по диагонали под потолком;
  • диаметры труб притока и удаления воздуха должны быть одинаковыми и выбираются в зависимости от площади подвала – от 100 мм и более;
  • необходимый перепад давлений обеспечивают, установив достаточно длинную вертикальную вытяжную трубу высотой от 3 м над поверхностью земли;
  • для поддержания разницы температур, защиты от конденсата и наледи вытяжную трубу утепляют.

К материалу изготовления вентиляционных труб особых требований не предъявляется, кроме устойчивости к коррозии, влаге и перепаду температур. Как правило, это пластик или асбестоцемент.

Вариант #2 — принудительная вентиляция погреба

Добавление в естественную систему электрического вентилятора способно улучшить ее эффективность, независимо от времени года.

Такая вентиляция называется принудительной или механической. Ее можно применить при обустройстве вентиляции гаража вместе с погребом и смотровой ямой.

В большинстве случаев достаточно установки одного вентилятора в вытяжной канал подвала. Мощность и производительность прибора выбирается с учетом объема помещения

Для построения более эффективных систем вентиляторы ставят на оба канала, что позволяет гибко регулировать приток и вытяжку воздуха, поддерживать требуемый микроклимат.

Рекомендуем также ознакомиться со схемами правильного обустройства вентиляции в погребе.
