Верстак своими руками в гараж: руководство по сборке в домашних условиях

Выбор места в гараже для верстака

Гаражи имеют преимущественно прямоугольную форму, поэтому при выборе места под верстак следует учитывать определенные особенности использования будущего рабочего места:

  • Если ширина гаража достаточная, то оптимальным местом для верстака будет одна из длинных стен строения, так как это позволит сделать стол нужной длины и обеспечит подход к верстаку с трех сторон, что весьма удобно, особенно в случае одновременной работы двух человек;
  • Если верстак устанавливается в торцевой части гаража, можно вынести все крепления под тиски и другие приспособления на переднюю часть столешницы, распределяя отверстия для струбцин и прочих инструментов по передней продольной стороне стола;
  • Еще один вариант расположения верстака – по длинной стене с упором в торцевую стену, что дает возможность использовать подход к столу с двух сторон.

Совет! Если на примыкающей к стене стороне верстака укрепить вертикальные стойки с поперечными перекладинами, можно удобно размещать на крючках или других типах держателей различные инструменты, которые всегда будут на виду.

Это интересно: Как сделать тиски для верстака своими руками

Подготовительные работы

Создание чертежа верстака — обязательная часть подготовительного этапа

Подготовка к сборке верстака состоит в определении особенностей конструкции, выборе размеров и места установки сооружения. Для того чтобы ни один момент не ускользнул от внимания и не оказался забытым, рекомендуется создать рабочий чертёж верстака, выполненный в масштабе с привязкой к размерам гаража

Особое внимание следует уделять высоте столешницы — она существенно отличается от высоты обычного обеденного стола. Оптимальный вариант — высота от пола до сгиба локтей стоящего прямо человека. Учитывая разницу в росте у разных людей, сборка оптимального для себя верстака сможет стать очень полезным мероприятием

Учитывая разницу в росте у разных людей, сборка оптимального для себя верстака сможет стать очень полезным мероприятием.

Кроме того, надо помнить, что ширина столешницы не должна быть слишком большой. Размеры гаража относительно невелики, нередко приходится работать рядом со стоящим внутри автомобилем.

Понадобится место для прохода человека, поэтому оптимальной шириной считается 50 см. Также надо определиться с размерами щита для инструментов, которые нужны чаще всего.

Технология создания столярного верстака своими руками: чертежи, размеры и порядок действий

Самым удобным вариантом для частного дома или гаража является конструкция с откидной крышкой. В отличие от складного стола-верстака его рабочая поверхность поворачивается, а не раскладывается. Этот вариант конструкции имеет совершенно иное строение, хотя он не менее функционален и компактен.

Чертеж деревянного столярного верстака с размерами.

Мобильность достигается за счет наличия колесиков, установленных на днище. Чтобы предотвратить произвольное перемещение конструкции, желательно использовать ролики с функцией блокировки. В крайнем случае можно установить под колесики клин, однако этот вариант не так удобен и практичен.

Справа в конструкции установлены ящики выдвижного типа для удобного хранения мелких предметов. Если столом будет пользоваться мастер-левша, их следует расположить с другой стороны, чтобы все необходимое было под рукой. Кроме этого, верстак оснащен специальным держателем. Он изготавливается из перфорированной фанеры и монтируется на задней части тумбы. Таким образом, появляется возможность с максимальной выгодой использовать поверхность верстака и организовать дополнительное место для хранения мелких инструментов для столярки.

Слева или справа (для левшей) в конструкции находится открытый отсек. Он подходит для размещения узкого высокого оборудования, например, сверлильного станка. Благодаря ролику, установленному на краю столешницы, значительно упрощается процесс обработки длинных пиломатериалов, а за счет розетки на несколько гнезд можно одновременно подключать к сети несколько инструментов.

Основные виды

Несущая конструкция верстака должна выдерживать большие весовые нагрузки

Основным элементом верстака является несущая конструкция, выполненная в виде рамы. Она обеспечивает жёсткость и прочность, принимает на себя все нагрузки и одновременно служит каркасом для тумб и выдвижных ящиков.

Рабочая поверхность (столешница) является отдельным элементом, прикреплённым к раме после сборки. Материалом для рамы могут служить:

  • Металлические элементы — уголок, трубы круглого или прямоугольного сечения, сочетание разных видов;
  • Деревянный брус.

Использование металлических деталей требует производства сварных работ или резьбовых соединений. Древесина проще и легче в обработке, но прочность её намного ниже, что требует использования достаточно толстых опорных брусков. Нередко раму собирают из сочетания тех и других элементов. Обычно это вызвано нехваткой материалов — используется то, что имеется в наличии и позволяет сэкономить деньги и время.

Для столешницы можно использовать:

  • Листовые материалы — ДСП, фанера, ОСБ, МДФ и т.д. Но стоит учесть, что они недостаточно прочны и требуют установки в 2 слоя, что увеличивает расход материалов;
  • Настил из досок. Рекомендуется использовать материал толщиной от 30 мм с оструганной поверхностью. Доски не выдерживают серьёзных механических нагрузок, ударов, неустойчивы к воздействию высоких температур. При этом они удобны для надёжной фиксации каких-либо приспособлений, которые можно прости прибить гвоздями или шурупами, чтобы впоследствии их извлечь и освободить закреплённый предмет. Настил имеет щели, опасные при работах с мелкими деталями, которые способны упасть и затеряться;
  • Листовой металл. Полученная поверхность не имеет щелей, что позволяет работать с мелкими деталями. Столешница прочная, надёжная и способна выдерживать значительные нагрузки. Недостатком является склонность к коррозии и способность проводить электроток, в некоторых ситуациях опасная для работающего человека.

Кроме того, существуют различные варианты формы верстака:

  • Прямой;
  • Угловой;
  • С дополнительными элементами — стеллажами, верхним ярусом и т.д.

Угловой верстак

Существует различия и по типу функционала:

Столярный верстак. Обычно делается из дерева, используется для обработки деревянных деталей. Имеет определённые размеры и оборудуется деревянными тисками.

Столярный верстак

Слесарный верстак. Собирается из металла и используется для работ с металлическими деталями.

Слесарный верстак

Выбор наиболее подходящего варианта обусловлен предпочтениями владельца, наличием навыков выполнения тех или иных работ, свободным местом в гараже и прочими обстоятельствами.

Наиболее распространённым вариантом конструкции является металлический верстак с рамой из металлической трубы прямоугольного сечения, установленный вдоль длинной или короткой стены (иногда собирают угловой вариант, размещённый вдоль обеих стен),

Самостоятельная сборка деревянного верстака

Если ранее с подобного рода работами вам сталкиваться не приходилось, лучше, сперва, попробовать самостоятельно собрать верстак из дерева. Работать с данным материалом проще, поскольку он не такой тяжелый, как металл. К тому же, при работе с металлом, вам не обойтись без навыков обращения со сваркой, а при выборе дерева достаточно будет «знакомства» с электролобзиком и дрелью.

Важно! Перед началом сборки, подготовьте все требующиеся для получения желаемой конструкции детали и сверьте их размеры с предварительно составленным чертежом.

Выберите место, где наиболее удобно будет разместить ваши инструменты. Желательно, чтобы неподалеку от готовой конструкции располагались розетки и освещение. Оптимальным является вариант, когда вовремя работы осветительный прибор или источник естественного света находится слева от вас или непосредственно перед вами.

Размещая верстак в гараже, следует учесть так же и расположение в нем машины. Выбрать для собираемой конструкции место необходимо так, чтобы для работы вам не приходилось постоянно выгонять свой транспорт, а, затем, ставить его на место. К тому же, получившийся у вас стол не должен мешать въезду транспортного средства в гараж, а также закрытию или открытию его ворот.

Купить готовый верстак в гараж
Перейти в каталог

До начала сборки, подготовьте все, входящие в предварительно составленный чертеж детали. Лучшим инструментом для распила дерева согласно необходимым размерам, уже давно признана всем известная циркулярная пила стационарного типа, однако, при ее отсутствии вполне подойдёт и простая, ручная модель пилы. Края материала следует обязательно обработать электролобзиком.

Для корпуса верстака лучше выбрать прочное дерево, допустим, брус из сосны или дуба пятнадцатиметровой длины. Сечение бруса выбирайте с учетом предстоящих верстаку нагрузок.

Для столешницы оптимальным вариантом будет обрезная доска двух-трех сантиметровой толщины с гладкой поверхностью.

Важно! Наличие на выбранной вами доске каких-либо дефектов не допустимо, поэтому тщательно проверяйте подбираемый для столешницы материал.

Если позволяет место, конструкцию вполне можно дополнить одной или двумя тумбами для хранения инструментов. Двухтумбовую конструкцию, в свою очередь, довольно часто дополняют полкой, устанавливаемой между тумбами. Возьмите для нее три листа фанер 0,6 — 0,8 сантиметровой толщины и размерами 60 х 200 см., и саморезы по дереву, необходимые в качестве крепежа. Так же, часть элементов стола необходимо будет зафиксировать при помощи стальных уголков.

Подготовка деталей и сборка

Каркас верстака следует собирать на основании предварительно составленного чертежа с указанными на нем размерами.

Для подготовленного вами бруса, путем его распила, следует изготовить:

  • четыре стойки, используемые в качестве ножек;
  • пять поперечных распорок для придания устойчивости;
  • четыре горизонтальные балки.

Если длина выбранной вами модели конструкции составляет не более двух метров, для недопустимо выбрать брус семи сантиметрового сечения. Располагаемые вертикальные стойки пилят так, чтобы в конечном итоге получилась пара элементов по 90 см и пара по 150 см. Стойки большего размера также будут использованы для организации панели, на которой разместится строительный инструмент.

После завершения распила элементов конструкции, можно начинать ее сборку.

  • Горизонтальные балки используют для соединения между собой ножек стола. Предназначенные для опоры стойки в нижней части верстака закрепляют элементами 150 см длины. Для установки рабочей зоны применяют двухметровый брус. Из остатков бруса изготавливают шестидесяти сантиметровые распорки.
  • Затем, все элементы стола скрепляются саморезами и стальными уголками.
  • После завершения сборки каркаса, приступают к сборке столешницы. Она изготавливается из досок или фанеры.
  • Готовая столешница подгоняется под необходимые размеры, выравнивается и проходит обработку столярным клеем. Когда клей высохнет, ее можно будет закрепить на каркасе верстака, воспользовавшись для этого саморезами.

Как сделать деревянный верстак

Альтернативный вариант недорогому и простому в эксплуатации оборудованию – деревянный стол верстак, изготовленный в гараже своими руками. Чтобы его сделать, понадобятся:

  • доска с обработанной поверхностью, длиной 40-50 мм;
  • прямоугольная коробка из бруса;
  • саморезы, гвозди шурупы.

Инструмент:

  • шуруповерт или отвертка;
  • пила (ручная или дисковая);
  • ножовка;
  • рулетка.

Раскроить и собрать материал для деревянного верстака одному человеку не составит большого труда. Основное правило – соблюдать последовательность при этапах сборки:

  1. Первым делом изготавливаются вертикальные ножки будущей конструкции.
  2. Следующий этап – сборка двух пространственных устройств. Для этого соединяем основу поверхности стола и раму. Полученная конструкция – готовая станина.
  3. В выбранном месте в гараже устанавливаем столешницу. Фиксируем ее при помощи бруса с тыльной стороны для устойчивого положения и жесткости. Прикрепляйте внимательно – следите, чтобы не попасть в места перехода поперечин в рамы.
  4. В заключение в нижней части ставим полку. Доску можно взять небольшой толщины.
  5. Обрабатываем всю деревянную поверхность специальным противопожарным составом и лаком на водной основе.

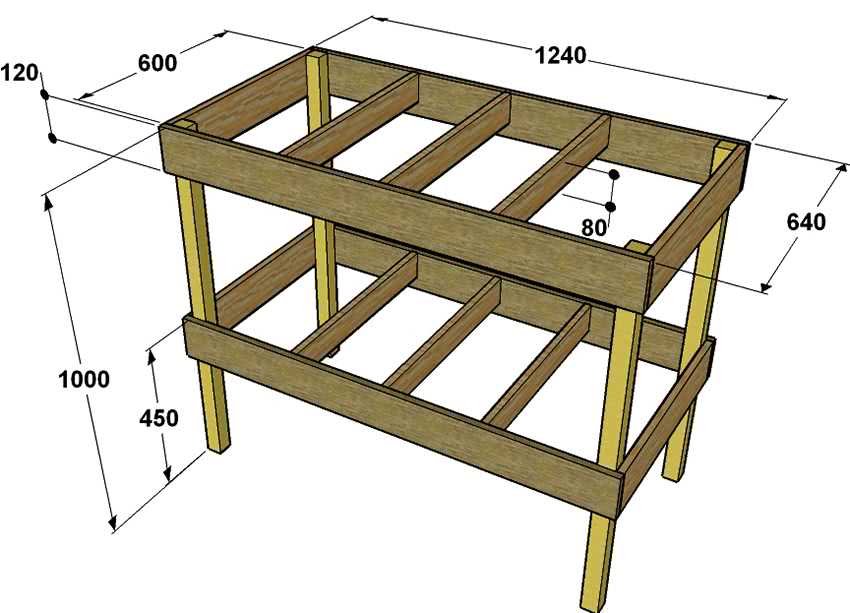

чертеж деревянного верстака

Как собрать металлический верстак в гараже своими руками: фото и пошаговая технология

Металлическая конструкция собирается на основе стального уголка. В роли вспомогательного инструмента выступает болгарка и сварочный аппарат.

Рабочая поверхность слесарного верстака должна быть из листовой стали толщиной не менее 0,5 см.

В первую очередь для создания верстака в гараже из металла своими руками нужно вырезать каркасную заготовку для верхнего полотна. В слесарных столах рабочую поверхность лучше делать из листовой стали толщиной не менее 0,5 см. На поверхности в соответствии с чертежом устанавливаются уголки, которые впоследствии будут использоваться для фиксации основания столешницы. Перед тем как эти элементы будут окончательно закреплены сваркой, их следует выровнять по углам и закрепить струбцинами. После этого соединительные швы тщательно зачищаются.

Если у мастера имеется под рукой полуавтоматический сварочный аппарат, можно предварительно соединить между собой металлические заготовки стола. Уже после этого на них фиксируется стальной лист. При этом обязательно применяется точечная сварка. Если при соединении рабочей поверхности с металлической рамой пользоваться стандартной технологией, существует большая вероятность перегрева, а также повреждения листа. В результате на поверхности столешницы могут появиться волны, которые будут создавать неудобства в процессе работы.

На следующем этапе из стального уголка нужно изготовить вертикальные стойки и соединить их с каркасной частью. Если в гараже пол усыпан щебенкой, для большей устойчивости верстака нужно приварить к его ножкам специальные опоры (пятаки). В помещениях с бетонными полами рабочий стол закрепляется анкерными болтами. Для этого также потребуется предусмотреть в конструкции соответствующие элементы.

Затем изготавливаются поперечины. Они привариваются горизонтально внизу на опорных стойках. Для усиления конструкции на задней части стола нужно установить диагональную распорку. Под ящики, которые могут быть изготовлены из любых подручных материалов, нужно приварить поперечные отрезки и продольные уголки.

Готовая конструкция нуждается в финишной доработке. На завершающем этапе швы металлической конструкции зачищаются и обрабатываются грунтовкой, после чего весь стол окрашивается. Отделка деревянного стола предполагает шлифовку и окрашивание/лакирование.

Качественно сделанный верстак позволит создать оптимальные условия для работы в гараже. При соблюдении всех необходимых требований конструкция прослужит долгое время.

Варианты конструкций

Функциональность рабочего стола в гараже зависит от его конструкции. Для удобства он оснащается дополнительными элементами. В зависимости от рода занятий, рабочее место в гараже включает:

  • Раму с ножками. Выполняет функцию несущего элемента, на котором держатся остальные части.
  • Столешницу. Поверхность выбирают мощную, способную выдержать удары молотка и тяжесть размещаемых предметов. Можно сделать из толстой доски или листового металла, актуальна комбинированная конструкция.
  • Тумбочку. Оборудуют один или два отсека по краям верстака. Внутреннее наполнение может состоять из полок и ящиков, предназначенных для хранения в гараже мелких инструментов.
  • Дополнительную полку. Располагается на стене перед верстаком, ее функция также заключается в хранении подручных инструментов.

Для работы лучше подобрать настольную или настенную лампу с возможностью регулировки направления света. Вблизи рабочего стола обязательно находится розетка, которая предназначена не только для обеспечения освещения, но и для работы всех электроинструментов.

Идея сделать в гараже откидной верстак своими руками не отличается практичностью. Основная цель откидной конструкции на двух ножках – сэкономить в гараже свободную площадь. В этом случае столешница будет крепиться к стене и находиться в поднятом состоянии, когда в ней нет надобности. Но сущность верстака – качественно оборудованное рабочее место, когда все необходимое находится под рукой. А с откидной столешницей пространство под ней должно быть свободным, ни о каких тумбочках и полках не может быть и речи. Такой вариант приемлем для владельцев гаража, у которых пространство ограничено, а потребность в верстаке возникает крайне редко.

Подготовка к сборке. Распил досок.

Для удобства работы необходимо распилить имеющиеся материалы на заготовки в соотвествии с распиловочными картами. Самая простая операция – это распил бруска, т.к. потребуется всего две детали одинаковой длины и они обе умещаются на одном бруске. Тем не менее ниже приводится пример распиловочных карт.

Брусок 30х40х2000
№ доски 1
Распил 1 660
Распил 2 660
Остаток 680
Раскладка угловая 14х14х2100
№ доски 1
Распил 1 660
Распил 2 660
Распил 3 350
Распил 4 350
Остаток 80
Доска 40х96х3000
№ доски 1 2 3 4 5
Распил 1 900 900 900 610 700
Распил 2 900 900 900 610
Распил 3 700 700 700 610
Распил 4 458 458 458 610
Распил 5 458
Остаток 42 42 42 102 2300
Доска 20х96х3000
№ доски 1 2 3 4
Распил 1 900 650 650 378
Распил 2 650 650 650 378
Распил 3 650 650 672 378
Распил 4 378 650 672 378
Распил 5 377 378 100 378
Распил 6 100 378
Остаток 45 22 156 732

Если Вы ещё не поняли, как пользоваться распиловочной картой, то прочтите следующее объяснение. Первая строка таблицы означает номер доски. Вторая обозначает сколько материала у Вас останется на каждой доске после отпила всех заготовок. Далее каждая строка – это длина очередной заготовки, которые умещаются (и следовательно должны быть отпилены) на каждой доске. Все размеры даны в миллиметрах.

Например, на доске строганной 40х96х3000. под номером три умещаются две заготовки по 900 мм. каждая, одна заготовка длиной 700 мм. и одна – длиной 458 мм. При этом после распила у Вас останется приблизительно 42-мм обрезок. “Приблизительно” – потому что толщина пила в расчёт не берётся.

Все доски сложите в отдельные стопки, согласно их длине. Должно получиться так, как указано ниже в таблицах.

Брусок 30х40х2000
Длина, мм Кол-во Код
660 2 Б1
Раскладка угловая 14х14х2100 мм
Длина, мм Кол-во Код
350 2 Р14_1
660 2 Р14_2
Доска 40х96х3000 мм
Длина, мм Кол-во Код
700 4 Д40_1
458 4 Д40_2
610 4 Д40_3
900 6 Д40_4
Доска 20х96х3000 мм
Длина, мм Кол-во Код
377 1 Д20_1
378 8 Д20_1
650 8 Д20_2
900 1 Д20_3
672 2 Д20_4
100 2 Д20_5
Крепёж
Наименование Кол-во Код Цвет
Болт с гайкой и шайбой M8x100 16 Б8
Саморезы 3.5х45 26 С3,5
Саморезы 4.2х90 16 С4,5
Шкант 10х50 8 Ш

Назначение

Верстак – рабочее место мастера, служащее для ремонта стройматериалов.

Верстаки для дома предназначены для столярных, слесарных и плотничьих работ.

Плотничий верстак представляет собой стол небольших размеров (1×6 м), который имеет упоры для обработки заготовок.

Плотничий верстак

Верстаки изготавливаются из дерева или металла.

Автомеханику предпочтительнее выбирать верстак, изготовленный из металла, а слесарю – из дерева.

Конструкции легко собираются и разбираются, поэтому практически не возникает трудностей при их транспортировке.

Металлический слесарный верстак

Использование конструкции довольно распространено в разных сферах деятельности. Верстаки получили широкое применение, как в помещениях подсобного типа, так и на масштабных производственных предприятиях.

Дополнительные приспособления, которыми можно оснастить верстак, обеспечивают удобство при обработке стройматериалов.

Верстак для дома интенсифицирует рабочий процесс

Именно поэтому при его изготовлении важно учитывать сферу производства и планировку помещения, в котором он будет располагаться

Компактный верстак для небольших помещений

Когда пространства недостаточно, чтобы установить верстак стандартных размеров, можно соорудить слесарный верстак, состоящий из одной тумбочки, и расположить его на лоджии.

Особенности конструкции

Верстак – это многофункциональный стол, на котором ведутся различные работы по изготовлению, ремонту каких-либо металлических, деревянных или других изделий. Его дополняют различными выдвижными ящиками и полками для электроинструмента, запасных частей, мелких деталей, крепежных и строительных мелочей. Универсальный стол пригодится и для сварщика, и для автомобилиста, а благодаря простой конструкции его достаточно легко собрать.

Сделать верстак своими руками можно по другим размерам с учетом ваших индивидуальных особенностей. Смастерить верстак несложно, для этого подойдут материалы, которые можно найти в любом строительном магазине, на даче или в гараже. Устроить рабочую зону можно в квартире на балконе или лоджии, в частном доме в подвале (при отсутствии гаража или отдельной мастерской) или под навесом (уличный вариант). Неприхотливость конструкции позволяет ставить верстаки не только для дома, но и в домашнем автосервисе.

Выбрать нужно не только подходящую модель верстака, также надо учесть его расположение в помещении. Стол должен находиться у окна или другого источника освещения и быть оборудованным дополнительной подсветкой. Чертеж необходимо составить с учетом того, правша вы или левша.

Продумывать конструкцию нужно до мелочей: каким будет материалы основы, будет стол выкатной или стационарный, количество розеток, которые могут быть нужны, и многое другое. Чем детальнее вы представите свое идеальное рабочее место, тем проще будет воплотить идею в жизнь. Нет необходимости брать за основу промышленные верстаки, это трудозатратно и денежных вложений потребует много.

Устройство смотровой ямы

Безусловно, о наличии смотровой ямы стоит позаботиться на этапе строительства самого сооружения, упрочняя фундамент и занимаясь устройством цоколя. Но и дополнить ею гараж никто не запрещает, когда тот уже возведен.

Конечно, когда нет особого желания всецело погружаться в нюансы строительных работ, то можно обратиться за помощью к квалифицированным специалистам, которые за определение денежное вознаграждение помогут дополнить гараж таким цоколем.

Смотровая яма, помимо своего основного назначения, может также использовать и в качестве погреба. Это, кстати, очень интересная идея. К тому же, заход в погреб через смотровую яму, особенно, когда она оснащённая ступенчатым входом, куда более практичный, нежели в случае отдельно стоящего подвала с вертикальной железной лестницей.

Занимаясь устройством смотровой ямы, стоит придерживаться следующих базовых принципов:

  1. Смотровая яма бетонируется и гидроизолируется по всему периметру: стены, пол. Это позволит исключить в дальнейшем проникновения влаги во время поднятия подземных вод, осадков и таяния снега. Также, бетонные стены осыпаются, тем самым, не подвергая опасности автомобилиста, находящегося под машиной в процессе ее обслуживания.
  2. Как было ранее, с целью комфортного спуска в смотровую яму, лучше оснастить ее удобной лесенкой.
  3. Желательно оснастить смотровую яму сточной лункой. Это позволит отводить воду и прочие жидкости, случайно попавшие на пол. Такая лунка оснащается решеткой.
  4. Не забываем продумать открытие/закрытие смотровой яма. Держать ее постоянно открытой – небезопасно. Оптимальным решением станет раздвижной настил, оснащенный небольшими рукоятками.
  5. Также на этапе устройства смотровой ямы стоит задуматься об организации работы непосредственно в ней. Все необходимо для ведения ремонтных работ должно находиться под рукой. Можно в стенах сделать стеллажи, ниши, где хозяин хранит инструменты.
  6. И да, обязательно стоит предусмотреть наличие освещения в смотровой яме. Имея хорошее освещение, работать гораздо проще.
