Что такое ветрогенератор

Строительство своими руками

Ветровой генератор является дорогим удовольствием. При желании установить его на своей территории стоит учитывать следующие моменты:

• наличие подходящей местности;
• преобладание частых и сильных ветров;
• отсутствие иных альтернативных источников энергии.

В противном случае ветряная станция не даст ожидаемого результата. Так как спрос на альтернативную энергию возрастает с каждым годом, а покупка ветряка – это ощутимый удар по семейному бюджету, можно попробовать сделать агрегат своими руками с последующей установкой. Изготовление ветряка может быть основано на неодимовых магнитах, редукторе, лопастях и их отсутствии.

Преимуществ у созданного собственноручно ветряка довольно много. Поэтому при большом желании и наличии элементарных способностей конструктора, практически любой мастер может построить станцию для генерации электроэнергии на своем участке. Самым простым вариантом устройства считается ветряк с вертикальной осью. Последней не требуется опора и высокая мачта, а процедура монтажа характеризуется простотой и быстротой.

Для создания ветрогенератора потребуется подготовить все нужные элементы и зафиксировать на выбранное место модуль. В составе самодельного вертикального генератора энергии обязательным считается присутствие таких элементов:

• ротора;
• лопастей;
• осевой мачты;
• статора;
• аккумулятора;
• инвертора;
• контроллера.

Лопасти можно сделать из легкого упругого пластика, так как иные материалы могут повреждаться и деформироваться под влиянием высоких нагрузок. Первым делом из труб ПВХ необходимо вырезать 4 равные детали. После этого из жести нужно выкроить пару полукруглых фрагментов и зафиксировать их по краям труб. В данном случае радиус лопастной части должен составлять 69 см. При этом высота лопасти будет достигать 70 см.

Чтобы собрать роторную систему, необходимо взять 6 неодимовых магнитов, 2 ферритовых диска с диаметром 23 см, клей для скрепления. На первом диске следует разместить магниты, учитывая угол 60 градусов и диаметр расположения 16,5 см. Согласно этой же схеме собирают второй диск, а магниты заливают клеем. Для статора нужно подготовить 9 катушек, на каждую из которых намотать 60 витков медной проводки с диаметром в 1 мм. Пайку необходимо проводить в следующей последовательности:

• начало первой катушки с окончанием четвертой;
• начало четвертой катушки с окончанием седьмой.

Вторая фаза собирается аналогичным образом. Далее из фанерного листа производят форму, дно которой застилают стекловолокном. Поверх монтируются фазы из спаянных катушек. Заливку конструкции проводят клеем и оставляют на несколько дней для склеивания всех деталей. После этого можно приступать к соединению отдельных элементов ветрогенератора в единое целое.

Чтобы собрать конструкцию в верхнем роторе, следует проделать 4 отверстия под шпильки. Магнитами вверх на кронштейн устанавливается нижний ротор. После этого нужно разместить статор с отверстиями, необходимыми для монтажа кронштейна. В пластину из алюминия следует упереть шпильки, после этого накрыть вторым ротором магнитами вниз.

При помощи гаечного ключа необходимо вращать шпильки так, чтобы ротор равномерно и без рывков опускался вниз. Когда нужное место будет занято, шпильки стоит выкрутить и убрать пластины из алюминия. По окончании работы конструкцию нужно зафиксировать при помощи гаек и не жестко их затянуть.

В качестве мачты подойдет прочная труба из металла, имеющая длину от 4 до 5 метров. К ней прикручивают заранее собранный генератор. После этого фиксируют каркас с лопастями к генератору, а мачтовую конструкцию устанавливают на площадку, что подготовлена заранее. Положение системы фиксируется с помощью растяжки.

В следующем видео представлен обзор самодельного ветряка.

Как сделать расчет ветрогенератора самостоятельно

Для вычисления параметра мощности оборудования, которое будет использоваться на определенной местности, применяются формулы. В первую очередь производится расчет объема энергии, позволяющую выработать ветрогенератором на протяжении года.

Вычисление общей мощности оборудования

Для осуществления задачи выполняются такие действия:

1. Сначала производятся вычисления. В соответствии с полученными результатами подбирается длина элементов вращения, а также высота башни.
2. Выполняется анализ средней скорости воздушного потока, характерного для определенной местности. Для этого потребуется специальное оборудование. С его помощью необходимо следить за силой потока воздуха на протяжении нескольких месяцев. При отсутствии прибора можно запросить результаты у представителей местной метеостанции.

Расчет мощности ветрогенератора выполняется по формуле Р=krV 3S/2.

Обозначения символов:

• r — параметр плотности воздушного потока, при обычных условиях это значение равно 1,225 кг/м3;
• V — средняя величина скорости ветра, измеряется в метрах в секунду;
• S — общая площадь воздушного потока, замеряется в метрах;
• k — параметр эффективности турбины, которая устанавливается в оборудовании;

Используя эти расчеты, можно точно определить величину мощности, необходимой для генераторной установки в конкретной местности. Если покупается фирменное оборудование, то на его упаковке должно указываться, при какой силе воздушного потока работа устройства будет максимально эффективной. В среднем это значение составит в диапазоне от семи до одиннадцати метров в секунду.

Пользователь Одесский инженер подробно рассказал о процедуре сборки генераторного устройства, а также о выполнении расчетов.

Вычисление винтов для ветряной установки

Процедура расчета выполняется по формуле Z=LW/60/V, обозначение символов:

• Z — величина тихоходности одного винта;
• L — размер окружности, которую будут описывать элементы вращения;
• W — скорость прокручивания одного винта;
• V — скоростной параметр подачи воздушного потока.

С учетом этой формулы производится вычисление количества оборотов. Но для расчета надо учитывать и шаг одного винта оборудования. Он вычисляется по формуле H=2пR* tga.

Описание символов:

• 2п — константное значение, составляющее 6,28;
• R — значение радиуса, который будут описывать элементы вращения оборудования;
• tg a — угол сечения.

Расчет инвертора для ветряного генератора

Перед выполнением этих вычислений надо учесть следующий момент. Если в домашней сети будет использоваться только одна батарея, рассчитанная на 12 вольт, то смысла ставить инвертор нет. Средняя величина мощности дачного участка или частного домовладения составляет около 4 кВт при условии максимальных нагрузок. Для подобной сети число батарей будет не менее десяти, каждая из них рассчитана на 24 вольта. С таким количеством аккумуляторов целесообразно применение инверторного устройства.

Но для данных условий, когда используется десять батарей на 24 вольта, понадобится ветрогенератор, рассчитанный на 3 кВт, не менее. Более слабое оборудование не сможет обеспечить энергией такое число аккумуляторов. Для бытовых приборов подобная мощность может быть слишком высокой.

Расчет мощностного параметра инверторного устройства осуществляется так:

1. Сначала необходимо суммировать мощностные характеристики всех потребителей энергии.
2. Затем определяется время потребления.
3. Вычисляется параметр пиковой нагрузки.

Александр Капустин показал процедуру запуска ветрового генераторного устройства с инвертором.

Виды

Крыльчатые

В наиболее распространённых крыльчатых лопасти ветроколеса (рис. 1, а) расположены перпендикулярно к горизонтальному валу и повернуты под углом к плоскости вращения ветроколеса, которая при работе должна быть перпендикулярна к направлению ветра.

1. Схемы устройства ветряных двигателей: а — крыльчатый; б — карусельный; в — барабанный.

Коэффициент использования энергии ветра крыльчатых — достигает 0,42, в среднем равен 0,30.

Карусельные

Карусельные ветряки имеют ветроколесо с вертикальным валом, ось которого параллельна лопастям (рис. 1, б). При работе такого ветряка лопасти, лежащие по одну сторону от вала, прикрывают ширмой. Эти двигатели тихоходны, имеют большой вес, их коэффициент использования не более 0,10.

Двигатели, работающие по этому же принципу, но имеющие полуцилиндрические лопасти, закреплённые на вертикальном валу, называются роторными; их коэффициент использования энергии ветра достигает 0,18.

Такое же устройство, как у карусельных двигателей, но с горизонтальным валом (рис. 1, в), имеют двигатели барабанного типа, обладающие теми же недостатками, что и карусельные (тихоходны и тяжелы).

Рис. 2. Много лопастный ветряной двигатель мощностью 6,5 л. с. для подъёма воды поршневым насосом.

Крыльчатые

Крыльчатые — имеют ветроколесо, закреплённое на горизонтальном валу, вращающемся в 2 подшипниках, смотированных в головке.

Вращение ветроколеса передаётся вертикальному валу через пару конических шестерён (верхний редуктор). Головка может поворачиваться вокруг вертикальной оси и монтируется на башне, высота которой должна быть достаточной для выноса ветроколеса выше окружающих препятствий.

У основания башни вертикальный вал соединяется с нижним редуктором, от которого приводятся в действие машины, потребляющие энергию. Установка ветроколеса на ветер производится давлением ветра на хвост, а у очень мощных — вспомогательными ветрячками — виндрозами, горизонтальный вал которых перпендикулярен валу главного двигателя.

Виндрозы, вращаясь, поворачивают головку через зубчатую передачу до тех пор, пока сами не выйдут из-под ветра, поставив под ветер, ветроколесо.

Мощность ветряка изменяется пропорционально кубу скорости ветра и ограничивается при высоких скоростях ветра (8—14 м/сек) с помощью регулирующих механизмов. У современных применяется автоматическое регулирование скорости вращения выводом ветроколеса из-под ветра или поворотом его лопасти (или части её) около оси маха крыла.

Мощность крыльчатых не зависит от числа лопастей, а зависит только от диаметра ветроколеса, профиля и формы лопастей. Многолопастные (рис. 2) имеют большой начальный вращающий момент, но тихоходны. Ветряки с малым числом лопастей (рис. 3) имеют малый вращающий момент и быстроходны.

Наиболее распространены двигатели с мощностью от 3 до 30 квт. В отдельных ветроэлектрических станций достигают мощности в сотни киловатт. Основным препятствием к широкому применению является непостоянство силы ветра по времени, приводящее к необходимости производства продукта в запас (помол зерна, заготовка кормов, пиломатериалов и др., подъём воды в водонапорную башню) или запасания энергии в электрических аккумуляторах, которые дороги и применяются только в установках малой мощности. Применение ветродвигателей целесообразно в районах, удалённых от электрических сетей (села, Арктика и др.).

Виды, их преимущества и недостатки

Классификация ветряных электростанций основана наследующих критериях.

1. Количество лопастей. В настоящее время в продаже можно встретить однолопастной, малолопастной, многолопастной ветряки. Чем меньше лопастей у генератора, тем выше будут обороты его двигателя.
2. Показатель номинальной мощности. Бытовые станции вырабатывают до 15 кВт, полупромышленные – до 100, а промышленные – более 100 кВт.
3. Направление оси. Ветрогенераторы могут быть как вертикальными, так и горизонтальными, у каждого из видов есть свои плюсы и минусы.

Желающие обзавестись альтернативным источником энергии могут купить ветрогенератор с ротором, кинетический, вихревой, парусный, мобильный.

Также существует классификация генераторов электроэнергии из ветра согласно месту их расположения. На сегодня выделяют 3 типа агрегатов.

1. Наземные. Такие ветряки считаются самыми распространенными, их монтируют на холмах, возвышенностях, подготовленных заблаговременно площадках. Монтаж таких установок происходит с использованием дорогой техники, так как элементы конструкций требуется фиксировать на большой высоте.
2. Прибрежные станции строят в прибережной части моря, океана. На работу генератора оказывает влияние морской бриз, за счет него роторное устройство производит энергию круглосуточно.
3. Шельфовые. Ветрогенераторы данного типа устанавливают в море, обычно на дистанции около 10 метров от берега. Такие устройства создают энергию из регулярного морского ветра. В последующем энергия к берегу попадает по специальному кабелю.

Вертикальные

Вертикальные ветрогенераторы характеризуются вертикальным расположением оси вращения относительно земли. Это устройство, в свою очередь, делится на 3 вида.

С ротором Савоуниса. В составе конструкции имеется несколько полуцилиндрических элементов. Вращение оси агрегата происходит постоянно и не зависит от силы и направления ветра. Преимуществами данного генератора можно назвать высокий уровень технологичности, качественный пусковой крутящий момент, а также способность функционировать даже при незначительной силе ветра. Недостатки устройства: низкоэффективная работа лопастей, потребность в большом количестве материалов в процессе изготовления.

Горизонтальные

Ось горизонтального ротора в данном устройстве располагается параллельно земной поверхности. Они бывают однолопастными, двулопастными, трехлопастными, а также многолопастными, в которых количество лопастей достигает 50 штук. Преимуществами данного вида ветрогенератора является высокий КПД. Недостатки агрегата заключаются в следующем:

• необходимость в ориентации согласно направлению потоков воздуха;
• надобности монтажа высоких конструкций – чем выше установка, тем она будет мощнее;
• необходимости в устройстве фундамента для последующего монтажа мачты (это способствует увеличению стоимости процесса);
• высокой шумности;
• опасности для пролетающих мимо птиц.

Лопастные

Лопастные генераторы энергии имеют вид пропеллера. В данном случае лопасти принимают энергию потока воздуха и перерабатывают ее во вращательное движение.

У горизонтальных ветрогенераторов имеются крыльчатки с лопастями, которых может быть определенное количество. Обычно их 3 штуки. В зависимости от количества лопастей, мощность устройства может как увеличиваться, так и снижаться. Явным преимуществом данного вида ветряка является равномерность распределения нагрузок на опорный подшипник. Недостаток агрегата состоит в том, что для установки такой конструкции требуется много дополнительных материалов и трудовых затрат.

Турбинные

Турбинные ветрогенераторы в настоящее время считаются наиболее эффективными. Причиной этого является оптимальное сочетание лопастных площадей с их конфигурацией. Преимуществами безлопастной конструкции можно назвать высокий уровень КПД, низкую шумность, что вызвано небольшими габаритами устройства. Ко всему прочему данные агрегаты не разрушаются при сильном ветре и не создают опасности для окружающих и птиц.

Ветряк турбинного типа используют в городах и поселках, с его помощью можно обеспечить освещением частный дом и дачу. Недостатков у такого генератора практически не имеется.

Конструкция и принцип работы ветротурбин

Ветровые генераторы представляют собой спецустройства, которые трансформируют кинетическую энергию ветра в электрическую. Это независимые источники электроэнергии, которые отлично подходят для установки в частных жилых домах, на небольших и средних фермерских хозяйствах, производственных базах.

Конструкция стандартной мини-электростанции для бытового использования включает такие функциональные элементы:

1. Лопасти аэродинамической формы для улавливания ветра.
2. Генератор для продуцирования переменного тока.
3. Контроллер для автоматического управления ветряной станцией. Позволяет регулировать подзарядку аккумуляторов, распределяет потоки энергии между устройствами.
4. Накопитель. Специальные аккумуляторные батареи для накопления сгенерированного электричества.
5. Инвертор для приведения параметров вырабатываемой энергии к сетевым стандартам.
6. Мачта, приподнимающая лопасти на определённую высоту над уровнем земли.

Мачты бывают разными: свободностоящие без растяжек, жёстко зафиксированные и поворотные на растяжках. Последние могут опускаться и подниматься для обслуживания, а также проведения ремонтно-восстановительных работ.

Под воздействием ветра лопасти, насаженные на генераторный вал, начинают вращаться, способствуя запуску ротора. В результате происходит преобразование кинетической энергии воздушных потоков в механическую, а потом и в электрическую энергию. Так выглядит сильно упрощённая схема работы ветряка

В действительности энергия от ветряной электростанции напрямую к потребителю не поступает. В системе обязательно должны быть подключены специальные приборы для преобразования электротока.

В цепи после генератора размещается контроллер. Он конвертирует переменный ток в постоянный. В таком виде электричество аккумулируется и сохраняется в батареях, а потом от них через инвертор, который трансформирует постоянный ток в переменный, энергия подаётся в частную электросеть.

Такая схема даёт возможность сгладить нестабильность напряжения, а также накапливать энергию в периоды полного отсутствия потребления. А это, в свою очередь, позволяет задействовать ветряные генераторы меньшей мощности, чем суммарная мощность бытовых электроприборов.

В ходе конвертации электротока по схеме переменный-постоянный-переменный происходят определённые потери энергии, которые составляют примерно 20%

Вместе с автономной ветряной станцией можно устанавливать и солнечные модули, и топливные генераторы.

Если задействовано сразу несколько устройств для получения электричества, схему дополняют ещё одним элементом – автоматическим выключателем (ABP). Он необходим, чтобы при отключении одного источника альтернативной энергии запускался другой – резервный.

В составе современных ветряных станций используются различные конструкции роторов – вращающихся частей. Они имеют свои преимущества и недостатки, разную эффективность и функциональные возможности. В настоящее время существует много разработок автономных систем, способных взаимодействовать с ветрами разной скорости и силы.

ВСУ Бирюкова

В 60-х в СССР Е. С. Бирюков запатентовал карусельную ВСУ с КИЭВ 46%. Немного позже В. Блинов добился от конструкции на том же принципе КИЭВ 58%, но данных о ее испытаниях нет. А натурные испытания ВСУ Бирюкова были проведены сотрудниками журнала «Изобретатель и рационализатор». Двухэтажный ротор диаметром 0,75 м и высотой 2 м при свежем ветре раскручивал на полную мощность асинхронный генератор 1,2 кВт и выдерживал без поломки 30 м/с. Чертежи ВСУ Бирюкова приведены на рис.

Позиции:

1. ротор из кровельной оцинковки;
2. самоустанавливающийся двухрядный шариковый подшипник;
3. ванты – 5 мм стальной трос;
4. ось-древко – стальная труба с толщиной стенок 1,5-2,5 мм;
5. рычаги аэродинамического регулятора оборотов;
6. лопасти регулятора оборотов – 3-4 мм фанера или листовой пластик;
7. тяги регулятора оборотов;
8. груз регулятора оборотов, его вес определяет частоту вращения;
9. ведущий шкив – велосипедное колесо без шины с камерой;
10. подпятник – упорно-опорный подшипник;
11. ведомый шкив – штатный шкив генератора;
12. генератор.

Бирюков на свою ВСУ получил сразу несколько авторских свидетельств

Во-первых, обратите внимание на разрез ротора. При разгоне он работает подобно ВС, создавая большой стартовый момент. По мере раскрутки во внешних карманах лопастей создается вихревая подушка

С точки зрения ветра, лопасти становятся профилированными, и ротор превращается в быстроходный ортогонал, причем виртуальный профиль меняется соответственно силе ветра

По мере раскрутки во внешних карманах лопастей создается вихревая подушка. С точки зрения ветра, лопасти становятся профилированными, и ротор превращается в быстроходный ортогонал, причем виртуальный профиль меняется соответственно силе ветра.

Во-вторых, профилированный канал между лопастями в рабочем диапазоне скоростей работает как центральное тело. Если же ветер усиливается, то в нем также создается вихревая подушка, выходящая за пределы ротора. Возникает такой же вихревой кокон, как вокруг ВСУ с направляющим аппаратом. Энергия на его создание берется от ветра, и тому на поломку ветряка ее уже не хватает.

В-третьих, регулятор оборотов предназначен прежде всего для турбины. Он держит ее обороты оптимальными с точки зрения КИЭВ. А оптимум частоты вращения генератора обеспечивается выбором передаточного отношения механики.

Вертикальные ветряки

Общее устройство вертикальной конструкции состоит из нескольких узлов:

1. Колесо с лопастями, — основной ротор, воспринимающий силу воздушного потока. Назначение – преобразование кинематической энергии ветра в механическую, путём создания крутящего момента на валу.
2. Редуктор, — синхронизирует вращательное движение и создаёт определённую скорость вращения вала генератора.
3. Генератор, — устройство, вырабатывающее электрический ток посредством преобразования крутящего момента в магнитное поле и создания в проводке разности напряжений.
4. Аккумуляторная батарея, — накапливает и выдаёт постоянный ток величиной около 12 Вольт.
5. Инвертор, — устройство, предназначенное для преобразования постоянного тока в переменный со значением 220 Вольт.

На самом деле, электрическая часть более сложная, и включает блок управления, стабилизации, соединения с несколькими потребителями.

Принцип работы

Движущийся с определённой скоростью воздушный поток встречает на своём пути препятствие в виде лопасти ветрогенератора. Ударяясь о поверхность, ветер создаёт на ней давление, под воздействием которого, ротор начинает вращаться и передаёт через редуктор на генератор крутящий момент. Последний начинает вырабатывать электрический ток.

Далее, электроэнергия поступает на контроллер, преобразовывается в постоянный ток и отправляется на подзарядку аккумуляторных батарей. Они, в свою очередь, транслируют поток электричества к потребителю через инвертор. Это устройство, потребляя ток постоянных величин, выдаёт переменное напряжение в 220 Вольт.

Преимущества и недостатки

Достоинства:

1. Малые начальные значения скорости ветра для начала движения ротора ветрогенератора. Для отдельных моделей эти показатели начинаются с 0,3м/сек. Но следует учитывать, что реальная отдача от ветряка начнётся при движении воздушного потока со скоростью не менее 3–5м/сек. Номинальная мощность генератора будет при скоростных показателях, находящихся в диапазоне 10–18 м/сек.
2. Не зависит от направления движения воздушного потока, — конструкция вертикального ветряка способна улавливать ветер под любыми углами атаки ветра.
3. Вертикальный ветрогенератор обладает низким звуковым фоном, — значения, в отличие от горизонтальных конструкций, редко превышают порог в 18–20Дб. Кроме этого, отсутствуют частоты близкие к нижнему порогу, — так называемый инфразвук, который негативно сказывается на здоровье человека. Отсюда следует, что монтаж установок возможен непосредственно рядом с жильём людей.
4. Выработка электромагнитного излучения минимальна и не ощущается окружающими. Конструкция не создаёт опасных и разрушительных вибраций.
5. Вертикальный ветрогенератор не опасен для птиц, в силу того, что он воспринимается ими как единое препятствие, которое надо обогнуть. Для горизонтального устройства, — опасность для пернатых представляют движущиеся лопасти, которые птицы не ассоциируют с препятствием и поэтому сталкиваются с ними.
6. Ветряк на вертикальной оси, благодаря своей конструкции, не требует принудительных механизмов для запуска, — движение ротора начинается при достижении воздушным потоком минимальных значений давления.
7. Работает при любых климатических условиях, может противостоять сильным порывам ветра, вплоть до ураганных значений.
8. Устройство просто в эксплуатации, — несложная система управления и малые текущие расходы, необходимые для поддержания рабочего состояния, делают этот тип ветряка привлекательным для частного использования.

Недостатки:

1. Коэффициент эффективного преобразования ветрового потока у вертикальной конструкции в 2–2,5 раза ниже по сравнению с горизонтальным устройством.
2. Вертикальный ветрогенератор обладает большей материалоёмкостью, нежели конструкции, выполненные по другим схемам.
3. С определённого значения мощности, некоторые конструкции сильно увеличиваются в размерах, что негативно сказывается на планировке полезной площади участка.

Схемы и способы подключения

Хотя ветроустановка может работать и автономно, значительно лучшего результата удается достичь при помощи комбинированных схем, предусматривающих сочетание ветрового устройства с солнечными батареями, централизованной электросетью, дизельными или газовыми источниками энергии.

Автономная работа. В этом случае ставится единичная установка, при помощи которой улавливается и накапливается ветровая энергия, которая затем преобразуется в необходимый потребителям электрический ток.

На схеме продемонстрирован наиболее простой способ применения ветрогенератора, который целесообразно использовать в регионах, где постоянно дуют сильные ветра

Совмещение ветрогенератора с солнечными панелями. Комбинированный вариант считается надежным и эффективным способом электроснабжения. В случае отсутствия ветра аккумулятор работает от солнечных панелей, а в пасмурную погоду и в течение ночи зарядка происходит от ветровой установки.

Идеальный вариант для частного дома или хозяйства, расположенного вдали централизованной электросети. Такая комбинированная схема позволяет использовать два вида возобновляемой энергии

Комбинированная работа ветрогенератора и электросети. Ветротурбину можно совмещать с элетрокоммуникациями.

Подобная схема типична для промышленных и коммерческих устройств. Подключение к электрокоммуникациям предусматривают также некоторые модели бытовых ветрогенераторов

При избытке произведенного электричества оно поступает в централизованную сеть, а при его недостатке имеется возможность воспользоваться электрическим током из общей энергосистемы.

Нехватка энергоресурсов и коммунальные услуги

Ветряные электростанции – это далеко не новое слово в области электротехники. Эти громоздкие, но не очень сложные агрегаты активно используются для выработки электроэнергии во многих странах мира. В России они применяются только в частном порядке, хотя интерес к этим экологически чистым аппаратам постоянно растет. Основная причина – беспощадный рост тарифов на коммунальные услуги.

И действительно, цены на электроэнергию постоянно растут, а поставщики вводят какие-то безумные нормативы, целью которых является взимание как можно большей ежемесячной платы с потребителей. Неудивительно, что люди стремятся найти какой-то разумный выход из ситуации. Таких выходов несколько:

• Отказаться от потребления электроэнергии – интересный подход, но мы же с вами не пещерные люди. Поэтому данный вариант будет интересен крайне ограниченному кругу лиц;
• Начать обманывать счетчики – это незаконно, да еще и грозит крупным штрафом, которого бы хватило на несколько мегаватт электричества;
• Воспользоваться альтернативными источниками электричества – это солнечные и ветряные электростанции.

Солнечные электростанции требуют большого количества солнечных батарей и наличия большого количества солнечных дней в год для местности, в которой будет производиться их эксплуатация. Что касается ветряных электростанций, то они используют энергию ветра – они работают почти в любую погоду.

Ветровые электростанции для дома получают все большее распространение, несмотря на свою дороговизну. Их выбирают те, кто устал «кормить» государство ежемесячными платежами. Также они востребованы при электрификации загородного жилья – иногда проще купить ВЭС (ветряную электростанцию), чем оплатить гигантский счет за подключение к электрическим сетям.

Стоимость подключения загородных домов, удаленных от населенных пунктов, является зашкаливающей, что вынуждает людей использовать дизельные и бензиновые генераторы, а также солнечные и ветряные электростанции.

Производство и использование промышленной ветряной электростанции требует огромных затрат, однако, такие вложения легко окупаются в будущем, поскольку с их помощью поставщики энергии могут делать деньги по сути «из воздуха».

О ветряных электростанциях задумываются и поставщики электроэнергии. Атомные станции слишком опасны, гидроэлектростанции наносят вред руслам рек и окружающей биосфере, угольные станции извергают в воздух тонны углекислого газа и прочих продуктов сгорания. Кроме того, угля в земле все меньше и меньше – уголь и газ являются невозобновляемыми природными ресурсами.

Виды ветрогенераторов с вертикальной осью вращения

Вертикальный ветрогенератор — это устройство, ось вращения которого расположена перпендикулярно направлению потока ветра и ориентирована в вертикальном направлении. Продольные оси лопастей параллельны оси вращения.

Если горизонтальные генераторы по внешнему виду напоминают пропеллер, то вертикальные ближе к барабану центробежного вентилятора, установленному вертикально и оборудованному малым числом лопаток (обычно их 2 штуки, но бывают и другие варианты). Такое расположение позволяет лопастям одинаково реагировать на потоки ветра с любой стороны без необходимости ориентирования оси вращения на встречном направлении к движению воздуха.

Существуют различные виды вертикальных ветрогенераторов. Разница между ними заключается лишь в типе вращающейся части — ротора, поскольку конструкция неподвижного статора принципиальных изменений не имеет. Известны такие виды, как:

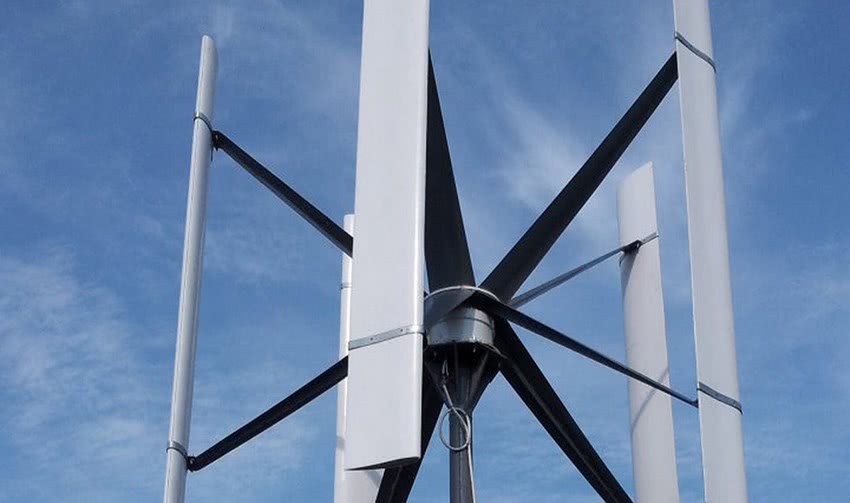

• ортогональный ротор. Его лопасти расположены по касательной к окружности вращения и имеют сечение как у крыла самолета. Способен начинать вращаться даже при относительно слабом ветре, увеличивая скорость за счет разрежения воздуха над поверхностью лопастей и уплотнения под ней (возникновения подъемной силы). Не имеет высокой парусности лопастей, что позволяет стабилизировать скорость вращения и исключить резкие изменения динамики, способные вывести из строя подшипники
• ротор Савониуса. Представляет собой две изогнутые в виде половинок трубы лопасти. При большой площади уравновешивания сил, воздействующих на лопасти, не происходит, так как поток, действующий на внутреннюю часть лопасти, отражается от ее изгиба и частично попадает в изгиб второй лопасти, усиливая ее вращение. Обратная сторона разбивает поток на равные части, одна из которых обтекает изгиб и попадает на рабочую часть, увеличивая вращающий момент, а другая уходит в сторону. Эффективность такого ротора невелика, всего 15%, но по сочетанию характеристик он вполне достоин внимания
• ротор Дарье. Это один из вариантов ортогональной конструкции. Имеет вантовый вид лопастей, концы которых присоединены к валу вращения, а центральные части, плавно изгибаясь, отходят от вала таким образом, что при взгляде со стороны лопасти образуют своими очертаниями овал или круг. Ротор имеет малую мощность, высокий уровень шума и вибраций, что делает его требовательным к постоянному наблюдению и обслуживанию.
• геликоидный ротор. Конструкция имеет лопасти сложной формы, закрученной вокруг вертикальной оси. Это позволяет стабилизировать скорость вращения и устранить шум, создаваемый лопастями при вращении. Равномерность работы делает конструкцию более удобной, обеспечивающей ровный результат при разных режимах вращения. Для самостоятельного изготовления этот вариант конструкции наиболее сложен, но, в целом, доступен.
• многолопастной ротор. Имеет несколько лопастей, что позволяет получить ровное и мощное вращение ротора при относительно слабом ветровом давлении. Обычно используется несколько узких полос на некотором расстоянии от вала вращения, передающих поток с возрастанием скорости и плотности на второй ряд лопастей, расположенный внутри первого.  Также существуют варианты с двумя уровнями (пара лопаток, а под ней — другая с разворотом на 90°. Все варианты конструкции имеют неплохие эксплуатационные характеристики, что позволяет считать такую конструкцию одной из наиболее перспективных.

Существуют конструкции, которые предусматривают защиту от уравновешивающего давления потока на обратную сторону крыла. Делается щит по форме части окружности, закрывающий от ветра участок с обратной стороной лопастей таким образом, что ветер воздействует только на рабочую сторону. Для наведения ротора на ветер, т.е. поворота системы при изменении направления потока, делается устройство типа флюгера, поворачивающее защиту в нужную сторону по ветру.

Эффективность всех этих видов примерно одинакова. Принципиальной разницы в характеристиках также не имеется, основные различия лежат в области уменьшения шума, снижения нагрузок на вал, выравнивания режимов вращения.

Похожие записи:

Моргает свет в квартире: что делать и куда обращаться Соединительная шина для автоматов (подключение и выбор) Беспроводной видеодомофон: критерии выбора и актуальные модели Алгоритм расчета неразветвленной цепи однофазного переменного тока Для чего нужна гроверная шайба Рольворота для гаража: характеристики, преимущества и рекомендации по монтажу
