Характеристики светодиодов

Характеристики светодиодов

Параметры устройств влияют на возможность использования их в различных сферах. К основным характеристикам изделий относятся: вольтаж, мощность, угол свечения, цветовая температура, световой поток.

Величина тока потребления

Средняя величина силы тока на кристалле составляет 0,02 А. Для чипов с несколькими кристаллами характеристика увеличивается кратно их количеству. Колебания параметра негативно сказываются на интенсивности свечения и сроке службы. Увеличение тока повышает цветовую температуру чипа, меняет оттенок свечения. Для обеспечения стабильности характеристик подключают токоограничивающие резисторы.

Светоотдача, угол свечения, мощность

Световой поток LED-матрицы отличается от света, создаваемого лампой накаливания. Он направленный, поэтому более яркий в центральной части. Обычно угол рассеивания находится в диапазоне 100-120°. Для изменения параметра применяют линзы. По мощности устройства делятся на 3 группы:

• малой мощности – до 0,5 Вт;
• средней – 0,5-3 Вт;
• большой – от 3 Вт.

Характеристика необходима при расчете блока питания. Она вычисляется по формуле – сила тока умноженная на напряжение.

Цветовая температура

Типы освещенности в зависимости от цветовой температуры света

Интенсивность излучения или цветовая температура важна для комфортного восприятия освещения человеческим глазом. Существует несколько категорий белого света:

• 2700-3500 – теплый;
• 3500-5000 – нейтральный или дневной;
• выше 5000 – холодный.

Цветовая температура указывается в Кельвинах (K), она обозначается в маркировке.

Габариты и их влияние на свойства LED-источников

Разница в освещенности и направленность угла освещения

В зависимости от типа меняется размер smd светодиодов. Яркость элементов возрастает вместе с габаритами. Площадь свечения может быть круглой или прямоугольной. Чем больше параметр, тем ярче освещение. Светопоток также зависит от количества кристаллов. В различных моделях их бывает от 1 до 4 штук. Мощность устройства зависит от размера кристалла. Характеристика указывается производителем в «mil», 1 mil=0,0254 мм. Например: чип размером 45×45 mil – мощность 1 W, 24×24 mil – 0,5 W.

Цветовой диапазон

Цвет светодиода зависит от материала полупроводника и легирующих примесей. Основные цвета: красный, синий, зеленый и желтый. Белый цвет получают путем нанесения слоя люминофора на кристалл синего свечения. Двухцветные устройства используют для индикации. Трехцветные применяют в дисплеях.

Основные параметры светодиодов

Перед тем, как
рассматривать особенности существующих конструкций, следует ознакомиться с
основными характеристиками приборов:

1. Светоотдача, или эффективность (Лм/Вт). Является отношением светового потока к используемой мощности. Эта величина высчитывается перед тем, как определить применимость диодов для различных осветительных систем. Модели 2020 года обладают показателями 120-140 Лм/Вт, то есть в несколько раз больше, чем у ламп накаливания.
2. Цветовая температура (Кельвины). Применяется в следующих диапазонах:

• 2500-3000 К – тёплый белый свет (WW);
• 4000-5000 К – нейтральный белый свет (NW);
• 6500-95000 К – холодный белый свет (CW).

Обратите внимание! Нейтральный свет диодов считается оптимальным для офисной работы, так как подсвечиваемые предметы имеют наибольшую чёткость. Также выделяют цветные (синий, красный, жёлтый, зелёный) и RGB световые диоды

Также выделяют цветные (синий, красный, жёлтый, зелёный) и RGB световые диоды.

3. Мощность светодиода (Вт, мА). Необходима для выбора подходящего источника питания. Диоды бывают:

• малой мощности – менее 0,5 Вт (20-60 мА);
• средней мощности – от 0,5 до 3 Вт (100-700 мА);
• большой мощности – более чем
  3 ватта (от 1000 мА).

Обратите внимание! Чтобы продлить срок службы блока питания, его необходимо выбирать с запасом в 15-20%, превышающим реальную мощность светодиода. 4

Угол свечения (градусы). Обычно составляет 120-140о, для индикаторных – 15-45о

4. Угол свечения (градусы). Обычно составляет 120-140о, для индикаторных – 15-45о.

5. Ресурс, или деградация (часы). Определяет длительность эксплуатации. На ресурс влияют:

• токовая деградация, когда через световые
  диоды пропускается избыточная сила тока;
• температурная
  деградация, возникающая при некачественном отводе электронной энергии.

Обратите внимание! Чтобы лучшие светодиоды прослужили заявленное количество часов, температура в точке пайки должна быть не более 65оС

Индикаторные led

Чтобы выбрать подходящий индикаторный ЛЕД-элемент, нужно ознакомиться с их видами и типами. В эту группу входят такие разновидности диодов: DIP, Super Flux «Piranha», Straw Hat, SMD. Все они отличаются конструкцией, размерами, яркостью излучения и т. д. Их применяют в разных сферах.

DIP светодиоды

Это разновидность светоизлучающих устройств, которые имеют выводной корпус и часто выпуклую линзу. Разные виды светодиодов из это группы отличаются формой и диаметром корпуса. Цилиндрические элементы имеют окружность колбы от 3 мм. Также в продаже есть диоды с прямоугольным корпусом.

Они имеют широкий спектральный диапазон, бывают одноцветными и многоцветными (RGB ленты). Однако их угол свечения не превышает 60°.

Их используют для уличной рекламы, индикаторов.

Super Flux Piranha

Этот вид светодиодов отличается самым высоким показателем по световому потоку. Он имеет прямоугольный корпус с 4 пинами (выводы), поэтому его можно жестко присоединить к плате.

В продаже есть светодиоды с красным, зеленым, синим и белым светом, последние отличаются цветовой температурой. Вы можете приобрести ЛЕД-элементы с линзой (3, 5 мм) или без нее. Угол, в пределах которого расходиться световой поток достаточно широкий – от 40° до 120°.

Пиранью монтируют в приборы автомобиля, дневные ходовые огни, магазинные вывески и т. д.

Straw Hat

Эти диоды еще называют «соломенная шляпа», это связано с их конструкцией. Они выглядят, как обычные led-лампочки с колбой в форме цилиндра и двумя выводами, но их высота меньше, а радиус линзы больше.

Светодиод размещен близко к передней стенке колбы, поэтому угол свечения достигает 100 — 140°. ЛЕД-устройства представлены в красном, синем, зеленом, желтом и белом цвете. Они излучают направленный световой поток, поэтому их применяют в качестве интерьерной подсветки или заменяют ими лампы аварийной сигнализации.

SMD светодиоды

Кроме выводных индикаторных светодиодов в продаже имеются устройства типа SMD. В эту группу входят цветные диоды с очень ярким светом, а также белые элементы с низкой мощностью (до 0.1 Вт) для поверхностной установки.

Размеры лампочек отличаются, например, изделие SMD 0603 – это сверхмалый светодиод, который используют для декоративной подсветки, монтируют в автомобильные лампы, приборные панели и т. д. Кроме того, выпускаются устройства 0805, 1210 и т. д. Лампочка может быть с линзой или без нее.

Чаще всего светодиоды типа SMD применяют для создания ЛЕД-лент. Это обусловлено тем, что их легко монтировать на основание.

Характеристики светодиодов:

LED-приборы имеют несколько основных параметров.

Это:

– потребляемый ток;

– мощность потребления;

– номинальное напряжение;

– цветовая температура;

– сила светового потока.

Практически все эти характеристики указаны на самом электроприборе, но есть и другие показатели, которые считаются специфическими.

Сила потребляемого тока. Сила потребляемого тока определяет яркость свечения светодиода. Ток потребления светодиода измеряется в амперах и чаще всего соответствует показателю 0,02 А. Это параметр одного кристалла. Если чипов несколько, то и показатель увеличивается: 0,04 А при двух кристаллах, 0,06 А при трех и т.д. Учитывать показатель потребляемого тока следует для выбора резистора, устанавливаемого на вводе. Если показатели не будут соответствовать друг другу, высокий ток преодолеет сопротивление светодиода и он перегорит, причем практически мгновенно. Также резистор защищает прибор от скачков тока в сети, возникающих при различных перепадах напряжения.

Сопротивление светодиода. Этот показатель способен изменяться, т.к. является нелинейным и колеблется в зависимости от включения в цепь. При включении в одну сторону он может достигать приблизительно одного килоома (кОм), в другую – увеличиваться до нескольких мегаом (МОм). Соответственно, чем более высокое напряжение испытывает диод, тем меньше оказываемое им сопротивление.

Номинальное напряжение. Данная характеристика светодиода напрямую зависит от его цвета, а последний параметр – от материала, выбранного для его изготовления и включения в его состав различных добавок.

Инфракрасное свечение характерно для арсенида галлия (GaAs) и арсенида алюминия галлия (AlGaAs). В этом случае при силе тока в 20 мА диапазон напряжения составляет 1,1-1,6 В, а типовое значение напряжения – 1,2 В.

Красный, оранжевый и желтый цвета диода достигаются благодаря твердым растворам арсенида-фосфида галлия (GaAsP), фосфида галлия (GaP) и фосфида алюминия-галлия-индия (AlInGaP). Диапазоны напряжения при той же силе тока 20 мА составляют:

• красного светодиода – 1,5-2,6 В;
• оранжевого светодиода – 1,7-2,8 В;
• желтого светодиода – 1,7-2,5 В.

Типовое значение напряжение всех цветов равно 2,0 В.

Зеленый светодиод получают благодаря материалам фосфида галлия (GaP) и нитрида индия-галлия (InGaN). При тех же номинальных 20 мА диапазон напряжения составит 1,7-4,0 В, а типовое значение напряжения – 2,2 В.

Голубой оттенок диода позволяют получить бинарное соединение цинка и селена – селенид цинка (ZnSe) и нитрид индия-галлия InGaN. Для этого цвета при силе тока в 20 мА диапазон напряжения определяется в рамках 3,2-4,5 В, типовое значение напряжения составляет 3,6 В.

Для получения белого света используют синие или ультрафиолетовые диоды с покрытием из люминофора либо сочетание трех светодиодов основных цветов (красный, синий, зеленый). Их параметры напряжения при силе тока в 20 мА колеблются в пределах от 2,7 до 4,3 В, типовое значение напряжения соответствует 3,6 В.

Мощность потребления светодиодов. Данный параметр необходим для выбора блока питания электроприбора, оснащенного определенным количеством светодиодов.  У каждого светодиода она индивидуальна и колеблется в диапазоне от 0,5 до 3,0 Вт.

Цветовая температура светодиода. Эта характеристика измеряется в Кельвинах (К) и имеет несколько показателей. Основное разделение представлено такими оттенками свечения:

• от 2700 К до 3500 К – теплый свет;
• 3500-5300 К – нейтральный;
• 5300-7000 К – холодное свечение.

Светоотдача и угол свечения светодиода. Яркость (интенсивность светового потока) светодиода прямо пропорциональна протекающему через него электрическому току, то есть чем напряжение будет выше, тем будет больше яркость светодиода. Единицей измерения светового потока служит люмен (лм).

Световая отдача источника света (светоотдача) – отношение излучаемого источником светового потока к потребляемой им мощности. Измеряется светоотдача в люменах на ватт (лм/Вт). Она является показателем эффективности и экономичности источников света.

Сила и угол светового потока светодиода могут варьироваться, т.к. имеют зависимость от формы и материала, выбранных для изготовления светового прибора. Однако величина угла не может превышать 120 градусов. Для увеличения угла рассеивания могут применяться специальные линзы и/или отражатели. Так, при правильном подборе подобных устройств, увеличить силу светового потока светодиода мощностью в 3 ватта возможно до 300-350 люменов.

Мощность

Ниже представлена таблица с приведением в ней показателей популярных видов светодиодных лент, которые заявляют производители.

Просим обратить ваше внимание, что если вы покупаете дешевую китайскую продукцию, в этом нет ничего страшного, но таким параметрам мощность соответствовать не будет. А меньшее потребление повлечет за собой меньший световой поток

Бывают еще более печальные случаи, когда мощность соответствует необходимым показателям, а световой поток слабее. Это значит, что использовались некачественные полупроводниковые приборы, у которых показатель производительности (лм/Вт) ниже, чем у фирменных образцов.

Цвет

Светодиоды различаются по длине волны излучаемого света. Различные цвета (излучение различных длин волн) получаются при использовании разных полупроводниковых материалов в основе светодиодов. На сегодняшний день возможно изготовление светодиодов любого видимого цвета (длины волн видимого спектра от 400 до 760 нм), а также  инфракрасных и ультрафиолетовых

Отдельно внимание следует обратить на светодиоды белого цвета излучения. Их получают путем нанесения специального люминофора на светодиоды синего цвета (реже на ультрафиолетовые)

Люминофор преобразует синий свет в белый, при этом эффективность светодиода естественно уменьшается.

Различные виды белых светодиодов условно классифицируются еще по типу оттенков белого света: теплые, нейтральные и холодные. Характеристикой цветности в таком случае выступает коррелированная цветовая температура, которая измеряется в Кельвинах . Для теплых диодов она составляет 2600-3700 К, для нейтральных 3700-5000 К, для холодных – 5000-10000 К

Важно отметить, что при прочих одинаковых параметрах кристалла, чем более теплый оттенок имеет светодиод, тем ниже его эффективность. Соответственно чем холоднее (больше доли синего света в общем потоке), тем диод эффективнее

 Считается, что для помещений лучше подходят светодиоды теплого цвета, а для уличного освещения – холодного.

Технология RGB

Принцип работы RGB-светодиода основывается на оптическом эффекте, позволяющем получить разнообразные цветовые оттенки в результате смешения трех основных компонентов палитры. На одной матрице установлены сразу три кристалла. Для адаптации к различным условиям существует несколько модификаций изделий. Они изготавливаются с общим катодом или анодом, а иногда и без таковых (с шестью основными выводами).

Чаще всего световая технология используется для оформления рекламных щитов, декорирования строений, обрамления мостов, памятников архитектуры и других конструкций. Принцип работы многоцветного светодиода идентичен. Однако конструктивные особенности увеличивают конечную стоимость изделий и усложняют схему подсоединения к электрической сети.

Что означает маркировка SMD?

Расшифровка такого показателя звучит как Surface Mounted Device, что в переводе на русский язык означает «прибор, который монтируется на поверхности». В качестве такого приспособления выступает диод, а поверхность в нашем случае – это основание ленты.

Любые SMD-светодиоды, характеристики которых схожи с параметрами всех остальных подобных ламп, состоят из нескольких кристаллов, размещенных в корпусе с контактными выводами, а также линзами, формирующими световой поток. Он излучается полупроводниками и направляется в миниатюрную оптическую систему, которая и образуется сферическими рефлекторами, а также прозрачным корпусом самого диода.

Какие же еще имеют СМД-светодиоды характеристики? Маркировка, которая представлена цифрами на ленте, показывает размеры кристалла в миллиметрах. Полоса на основе SMD очень хорошо гнется в продольном направлении.

Особенности светодиодов

Излучение приборов находится в прямой зависимости от угла направленности, который зависит от конструкции.

Определенное влияние на интенсивность излучения оказывают:

• материал, применяющийся непосредственно для защиты кристалла;
• установленная линза.

Полупроводниковый прибор способен выделять не только узконаправленный, но и рассеянный свет. Температурный режим внешней среды может оказывать влияние на свойства светодиодов. От него зависит их яркость. При повышении температуры свечение становится тусклее, а при понижении – ярче. В связи с этим сфера эксплуатации имеет особое значение.

Высокие требования предъявляются к продукции, предназначенной для наружного применения. Она должна исправно функционировать при значительных колебаниях температур. Яркость света в ходе эксплуатации не должна заметно изменяться. Современные решения позволяют обеспечить нормальное свечение, независимо от температуры окружающей среды.

Принцип работы светодиода основывается на высокой скорости действия.

Излучение появляется в течение нескольких секунд после прямого воздействия электрического тока непосредственно на полупроводник.

Изготавливаемые приборы могут иметь технологические отличия, от которых будет зависеть сфера применения.

Классификация светодиодов по их области применения

Такие элементы могут быть индикаторными и осветительными. Первые были изобретены раньше вторых, при этом они уже давно используются в радиоэлектронике. А вот с появлением первого осветительного светодиода начался настоящий прорыв в электротехнике. Спрос на осветительные приборы подобного типа неуклонно растет. Но и прогресс не стоит на месте – изобретаются и внедряются в производство все новые виды, которые становятся все ярче, не потребляя при этом больше энергии. Разберем более подробно, какими бывают светодиоды.

Индикаторные светодиоды: немного истории

Первый такой светодиод красного цвета был создан в середине ХХ века. Хотя он имел низкую энергоэффективность и излучал тусклое свечение, направление оказалось перспективным и разработки в этой обрасти продолжились. В 70-х годах появляются зеленые и желтые элементы, а работы по их усовершенствованию не прекращаются. К 90-му году сила их светового потока достигает 1 Люмена.

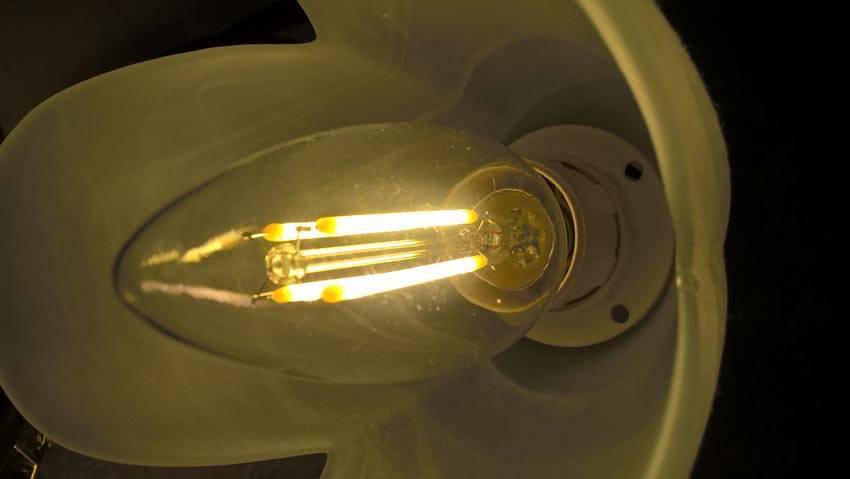

В наше время светодиодные лампы могут быть даже такими

1993 год ознаменован появлением в Японии первого синего светодиода, который был намного ярче предшественников. Это означало, что теперь, совмещая три цвета (которые и составляют все оттенки радуги), можно получить любой. В начале 2000-х сила светового потока уже достигает 100 Люмен. В наше время светодиоды не перестают совершенствоваться, наращивая яркость без увеличения потребляемой мощности.

Использование светодиодов в бытовом и промышленном освещении

Сейчас подобные элементы используются во всех отраслях, будь то машино- или автомобилестроение, освещение производственных цехов, улиц или квартир. Если взять последние разработки, то можно сказать, что даже характеристики светодиодов для фонариков порой не уступают старым галогеновым лампам на 220 В. Попробуем привести один пример. Если взять характеристики светодиода 3 Вт, то они будут сопоставимы с данными лампы накаливания с потреблением 20-25 Вт. Получается экономия электроэнергии почти в 10 раз, что при ежедневном постоянном использовании в квартире дает весьма существенную выгоду.

Фонари на диодах со специальными линзами светят на расстояние до 3 км

Чем хороши светодиоды и есть ли в них минусы

О положительных качествах световых диодов можно сказать многое. Основными из них можно назвать:

• Экономичность без потери силы светового потока – здесь они вне конкуренции;
• Прочный корпус – отсутствует опасность механического повреждения;
• Долговечность – такие элементы работают в десятки раз дольше ламп накаливания;
• Компактность – имеют малые габариты;
• Наиболее безопасны – работают от сети 3-24 В;
• Экологичны – не требуют специальной утилизации.

Что же касается отрицательных сторон, то их всего две:

• Работают только с постоянным напряжением;
• Вытекает из первого – высокая стоимость ламп на их основе по причине необходимости использования драйвера(электронного стабилизирующего блока).

Ультрафиолетовый и инфракрасный световые диоды – изготавливают даже такие

Виды и характеристики светодиодов.

Светоизлучающие диоды различают по конструкции корпуса:

1. DIP – маломощные индикаторные цилиндрические элементы. Востребованы для подсветок экранов, индикации, световых гирлянд.
2. «Пиранья» — четырехконтактный DIP. Они крепче держатся на своем месте и меньше греются. Востребованы в автомобильной промышленности для подсветок.
3. SMD – внешне выглядит, как параллелепипед. За счет своей надежности и универсальности востребованы во многих отраслях светотехнической промышленности.
4. PCB Star светодиоды. Разновидность SMD.
5. СОВ – плоский SMD. Новейший тип.

Независимо от исполнения корпуса выделяют светодиоды:

1. Двухцветные. Они излучают одновременно два цвета. Обладают тремя контактами, один из которых общий.
2. Полноцветные RGB (красный-зеленый-синий). Изготавливаются из трех полупроводниковых кристаллов под общей линзой, обладают четырьмя электродами. По одному выводу для каждого полупроводникового элемента и один общий вывод. В SMD у прибора будет шесть выводов.

Пропорциональное смешение цветов дает всевозможные оттенки света. Например, при включении на 100% красного и зеленого получится желтый.

1. Адресные светодиоды − разновидность полноцветных. Отличаются от обычных RGB тем, что включаются по собственному индивидуальному коду. Востребован в лентах, где на адресном светодиоде можно задать неповторяющийся цветовой оттенок. При этом led-диод обладает собственным адресом, на который поступают команды от специального управляющего драйвера. Управление цветами происходит через микрочипы, которые встраиваются рядом с адресными светодиодами.
2. Сверхмощные (сверхяркие) светодиоды – элементы мощностью выше 1 Вт с силой тока от 300 мА. (Мощность обычных светодиодов измеряется чаще всего в милливаттах). Такие устройства светят очень ярким светом. Используются в фонариках, фарах, прожекторах и т.п.

Также led-элементы подразделяются на:

1. Индикаторные — маломощные.
2. Осветительные — приборы большой мощности.
3. Инфракрасные – излучают невидимый человеческому глазу инфракрасный спектр.

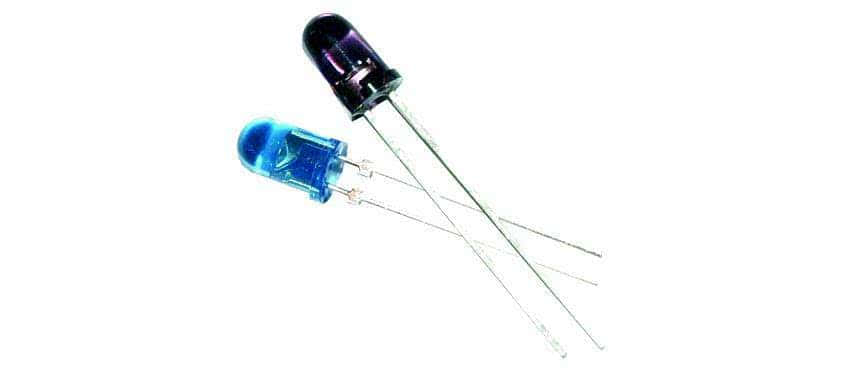

Инфракрасные диоды. Благодаря специально подобранным материалам проводников они испускают невидимые глазу инфракрасные лучи. Они безвредны для живых существ, но заметны для электронных систем регистрации. Востребованы во многих технических устройствах  и станках во всевозможных отраслях промышленности.

Индикаторные led-диоды. Выступают в роли индикаторов для техники,  подсветок дисплеев и т.п. Их делят по типу используемых полупроводников на:

• двойные – светят зеленым и оранжевым;
• тройные – светят желтым и оранжевым;
• тройные – светят красным и желто-зеленым.

Независимо от вида светодиоды характеризуются некоторыми параметрами.

Цвет излучения. Обусловлен химическим составом полупроводников. Некоторые вещества и соответствующие им цвета обозначены в таблице.

Яркость. Она пропорциональна силе тока, текущей сквозь элемент. Среди led-диоды, которые светят белым светом, выделяют яркие (20-25 милликандел) и сверхяркие (свыше 20 тысяч милликандел).

Сила тока. Светодиоды весьма чувствительны к силе тока. При превышении ее значения выше номинального led может перегореть. Поэтому не рекомендуется превышать максимальный прямой ток элемента. Точные значения для конкретного светодиода приводятся в техническом описании.

Падение напряжения. Характеризует допустимую разницу между величинами входного и выходящего напряжения. У значения напряжения для светодиодов есть максимальное значение, превышение которого приведет к поломке led. Значения указываются в техническом описании.

Полярность. Поскольку ток в светодиоде течет только от p -слоя к n -слою, для предотвращения поломок стоит полярность. Обычно ее определяют по внешнему виду, маркировке или особым пометкам на корпусе. (Подробнее смотрите в статье «определение полярности»). Также узнать полярность можно из технической документации.

Угол рассеивания света. Определяется формой линзы, конструкцией кристалла и от используемых для изготовления кристалла веществ. Может меняться от 15 до 180 градусов.

Актуальность светодиодного освещения в 2020 году

Снижение себестоимости часто происходит за счет качества

Доля светодиодных ламп на рынке электротехнических товаров постоянно увеличивается. Это связано с популяризацией led-технологий, удешевлением конструкции лампочек, появлением новых марок и брендов в широком доступе в магазинах. При помощи led можно освещать дом не только внутри, но и снаружи. Можно без лишних трудностей подсвечивать участки, бассейны, гаражи и любые другие помещения. В Европе и США постоянно растет доля «умного освещения», которое невозможно представить без светодиодов.

С другой стороны, тенденцией 2019-2020 годов является высокий процент брака среди выпускаемых моделей led. Это тоже связано с удешевлением конструкции, которая зачастую происходит за счет замены дорогого драйвера на дешевый блок питания. В итоге цена становится небольшой, но одновременно теряются и все преимущества led-технологий. Срок службы сильно снижается: без драйвера любой скачок напряжения приводит к выходу лампы из строя. Выросло количество случаев, когда светодиодные лампы возвращаются в магазины по гарантии, что совсем неудобно для пользователей. К сожалению, по внешнему виду невозможно понять, есть драйвер внутри или нет. Остается полагаться на добросовестность известных брендов.
