Обжим кабеля витая пара, 4 жилы

Оглавление

Проверяем обжатый кабель

Итак, теперь, когда у нас обжаты оба конца кабеля, настало самое время проверить наше создание на работоспособность. Для этого:

воткните его коннекторы в соответствующие порты тестера кабелей или просто в два компьютера (ну или компьютер и роутер, к примеру). Следите за тем, чтобы лампочки у сетевого разъема мигали и у передатчика, и у приемника, причем характер этого мигания должен быть примерно одинаков;
если тестер в каком-то месте начинает зажигать красную лампочку, обратитесь к указанному проводку – возможно, он недожался. То же самое касается и компьютеров – если сетевая карта не подает признаков жизни, а система не видит подключенный шнур, значит, обжимку следует произвести еще раз. Вот нам и пригодились запасные коннекторы.

Когда вы наконец добьетесь успешного соединения, можете смело использовать получившийся провод по назначению. Готово!

Как обжать витую пару (распиновка интернет-кабеля)

Для обжима витой пары используются:

коннекторы — прозрачные пластиковые переходники RJ45, которые позволяют вставить кабель в компьютер;
обжимные клещи, которые ещё называют кримпером — инструмент с лезвиями для зачистки изоляции и гнёздами для обеспечения хорошего контакта с проводником.

Цветовые схемы распиновки

Существует две основные схемы, по которым можно обжать витую пару: прямая и перекрёстная.

Они отличаются между собой по способу расположения жил кабеля (цветовая схема распиновки). В первом случае на обоих концах провода жилы располагаются в одинаковой последовательности:

бело-оранжевый;
оранжевый;
бело-зелёный;
синий;
бело-синий;
зелёный;
бело-коричневый;
коричневый.

Такой способ применяется чаще всего, например, когда нужно обжать кабель для соединения разных по назначению устройств (компьютера, ноутбука, телевизора и т. д.) с роутером или модемом.

При необходимости перекрёстной распиновки жилы кабеля в первом коннекторе имеют такую же последовательность, как и в предыдущем случае, а на втором располагаются по такой цветовой схеме:

бело-зелёный;
зелёный;
бело-оранжевый;
синий;
бело-синий;
оранжевый;
бело-коричневый;
коричневый.

Перекрёстный обжим используется при соединении одинаковых по назначению устройств, например, двух компьютеров или роутеров. Но сегодня он почти не применяется, так как современные сетевые карты и маршрутизаторы умеют автоматически определять схему обжима кабеля и подстраиваться под неё.

Инструкция по обжиму кримпером

Обжать витую пару совсем несложно:

Подготовьте кабель, коннектор RJ45 и обжимной инструмент.
Освободите кабель от наружной обмотки приблизительно на 2–3 сантиметра от края. Для этого можно воспользоваться кримпером: в нём предусмотрены специальные ножи.
Раскрутите и выровняйте парные проводки витой пары. Расположите их в правильной последовательности в соответствии с выбранной схемой обжима. Приложите кабель к коннектору и отрежьте лишнее. Открытые провода нужно оставить на такую длину, чтобы в нижнюю часть разъёма зашёл кабель в оболочке.
Обрежьте излишне длинные проводки с помощью кримпера.
Вставьте все жилы кабеля в коннектор до самого конца.
Обожмите витую пару с помощью кримпера. Для этого вставьте разъём в его гнездо до щелчка и несколько раз сожмите ручки инструмента.

Я не раз самостоятельно обжимала витую пару дома и на работе. Сделать это с помощью специального инструмента очень легко, главное — правильно расположить проводки по цвету. А вот обрезать наружную оболочку кабеля кримпером нужно аккуратно. Мой опыт показывает, что если приложить лишние усилия, то перерезается не только внешняя изоляция, но и внутренние жилы.

После обжатия витой пары наружная обмотка должна частично входить в коннектор. Если жилы кабеля выглядывают из разъёма, то обжим нужно провести заново.

Наружная оболочка кабеля должна частично заходить в разъём

Инструкция по обжиму отвёрткой

Обжать кабель можно не только с помощью специального инструмента, но и обычной отвёрткой. Этот способ более трудоёмок, а вероятность некачественного результата выше. Но он будет единственно возможным для тех, у кого под рукой нет кримпера. Для выполнения работы понадобятся:

витая пара;
коннектор RJ45;
нож для зачистки обмотки;
кусачки, чтобы подровнять провода;
плоская отвёртка.

Обжимать кабель нужно следующим образом:

Подготовьте витую пару таким же образом, как и при обжиме клещами.
Вставьте проводники в разъём.
Отвёрткой поочерёдно вдавите каждый нож коннектора, чтобы он прорезал обмотку жил кабеля и соприкоснулся с медным проводником.
Проверьте результат.

Видео: как обжать витую пару отвёрткой — наглядная инструкция

Обжим четырёхжильной витой пары

Помимо восьмижильной витой пары есть и четырёхжильная. Она используется реже, потому что обеспечивает скорость передачи данных не более 100 Мбит/с (на стандартном кабеле скорость может достигать 1000 Мбит/с). Но такой кабель дешевле, поэтому он активно используется в небольших сетях с малыми и средними объёмами информации.

Процесс обжима четырёхжильной витой пары такой же, как и восьмижильной: используются такие же коннекторы и обжимные клещи. Но при этом в разъёме задействуется только часть контактов, а именно 1, 2, 3 и 6, а остальные остаются пустыми.

Цветовые обозначения проводников в четырёхжильной витой паре могут быть разными, но чаще всего встречаются два варианта:

Бело-оранжевый, оранжевый, бело-синий, синий.
Бело-оранжевый, оранжевый, бело-зелёный, зелёный.

В первый и второй контакты всегда вставляются бело-оранжевая и оранжевая жилы соответственно. А в третьем и шестом будут либо синие, либо зелёные провода.

Обжимаем RJ-45 и проводим сетевой кабель на 4 / 8 жил

Решил бросить кабель от роутера до компа. Купил кабель каналы еще три года назад, вот только руки дошли до них :). Не помню когда уже последний раз обжимкой RJ-45 занимался, вспоминал, много думал. Делюсь.

Выбираем кабель, прокладываем

Отмерьте от точки А до Б сколько вам нужно кабеля. Прикиньте сразу как он будет идти в кабель-канале или крепиться к стенам. Возможно, вы собираетесь прятать его под плинтусом. Перед прокладкой желательно прозвонить кабель :).

До операции «обжима» кабель уже надо проложить, оставив с концов адекватный запас. К примеру, желательно, чтобы компьютер с подключенным кабелем, можно было выдвинуть из ниши, развернуть, выполнить какое-то обслуживание системного блока без необходимости отсоединения проводов.

Кабели для прокладки сети используют с 2мя и 4мя витыми парами проводов. Вам подойдет любой из них, но 4х жильный (где всего 2 пары) позволит вам подключиться только на скорости до 100 Мбит. Такой кабель дешевле, его проще обжимать, а часто большей скорости и не требуется.

Обратите внимание, каждая пара жил маркирована своим цветом. К примеру, оранжевый провод переплетен с бело-оранжевым

Каждая из пар абсолютно ничем не отличается от другой, кроме цвета изоляции. На схемах соединения и обжима жил всегда конкретизируют цвета проводов, но на самом деле если вы поменяете местами две пары — все будет точно также работать.

Коннекторы RJ-45

Сквозь прозрачный корпус коннектора видны 8 позолоченных контактов. Нумерация контактов от 1 до 8 показана на картинке.

Для обжима нам понадобится всего пара таких разъемов-соединителей. Но никогда не бывает лишним взять несколько штук про запас.

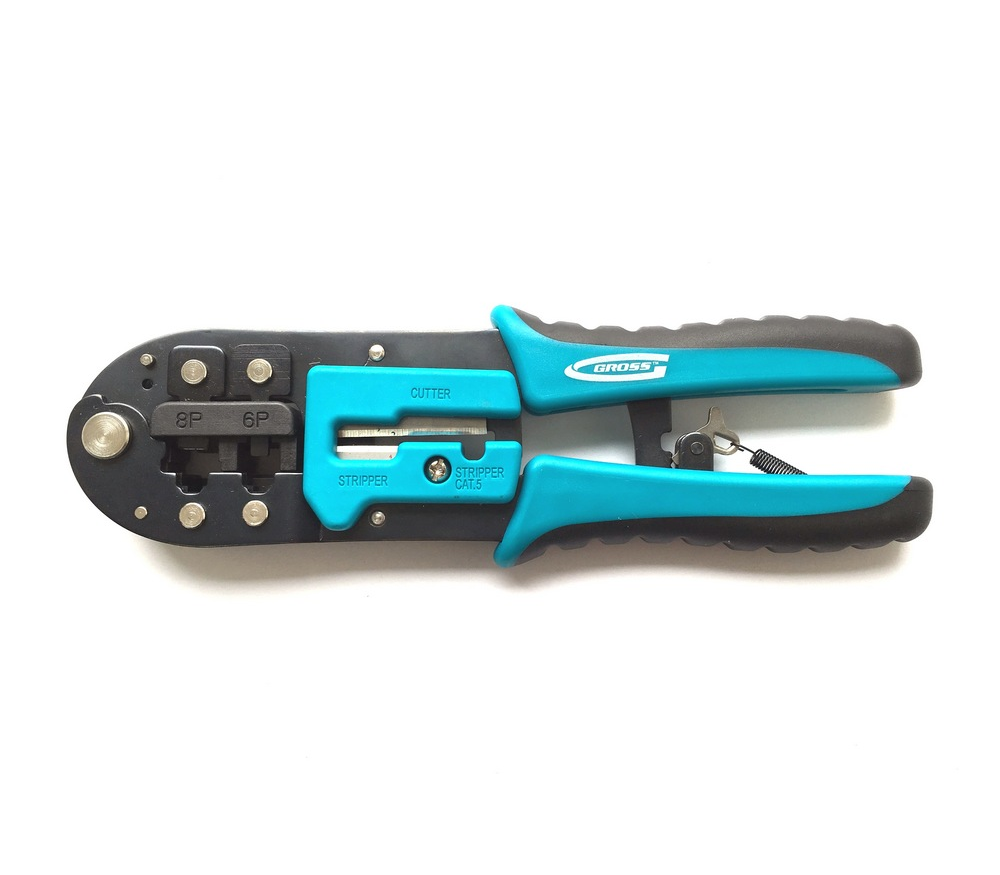

Обжимные клещи

На рисунке отмечены три типовые операции, которые позволяют выполнить обжимные клещи.

Зачистка общей изоляции кабеля. Ножи (1) смыкаются не до конца, и провод можно упереть в специальную планочку. Планка позволит отмерить оптимальную длину кабеля (около 1,5 см). При снятии изоляции конец кабеля можно повернуть, тогда ножи срежут защитный слой по кругу.

Обжим RJ-45 коннектора. Клещи (2) используются в самом финале, когда проводники пропущены в нужные канальцы. Зубчатая грань вдавливает ножи контактов в проводники, а специальный выступ защелкивает фиксатор провода RJ-45.

Опрессовка коннектора RJ 45

Конец кабеля берут в руку, обжимными клещами или ножом, отступив от края 3 см, срезают по кругу внешнюю изоляцию

При этом соблюдают осторожность, чтобы не повредить покрытие проводов. Осталось расплести и аккуратно выровнять все жилы. Выбирают схему обжима и соответственно ей распределяют жилы в нужном порядке

Теперь надо их ровно обрезать, оставляя от края примерно 1,2 см, то есть на длину коннектора потому, что они должны полностью разместиться в нём

Выбирают схему обжима и соответственно ей распределяют жилы в нужном порядке. Теперь надо их ровно обрезать, оставляя от края примерно 1,2 см, то есть на длину коннектора потому, что они должны полностью разместиться в нём.

Если после обрезки цветные жилы выступают за его пределы, соединение будет непрочным и может быстро сломаться. Поэтому лишняя примерка не помешает. Кончики проводов срезают перпендикулярно оси кабеля, вставляя их в желобки коннектора до упора, где специальные выступающие бугорки должны плотно зажать обмотку каждой жилы так, чтобы она не двигалась и имела хороший контакт.

Внимательно проверяют, если все 8 проводов вставлены в коннектор плотно, можно делать обжатие. Для этого у клещей имеется специальный разъем с маркировкой «8Р», в который вставляют коннектор с проводами. Перепутать невозможно потому, что в нём есть только одно положение. Хорошо зажимаем коннектор, до появления щелчка, теперь всё готово. Точно такие же действия повторяют со вторым устройством кабеля, после чего он готов к применению.

Проверяем работу. Для этого потянем за первый, потом второй коннектор, если они надежно закреплены, никогда не слетят. Ещё их можно проверить, используя кабельный тестер. Зелёные огоньки на двух модулях укажут на хорошее соединение. Индикатор не загорелся, возможно, жила плохо обжата, а красный огонёк указывает на неправильное подсоединение или короткое замыкание.

Когда шнур проверяют мультиметром, его устанавливают в режим прозвонки, затем контактами соединяют жилы по цветам, звук есть, значит, всё хорошо, его нет, причина в контактах, возможно, надо их просто дожать.

Желательно использовать специальные колпачки, которые одеваются на коннекторы и предохраняют жилы от перегибания и поломки.

Как обжать интернет-кабель

При работе с кабелями, особенно если они находятся под напряжением, что делать вовсе запрещено, нужно тщательно соблюдать правила, а при поражении электрическим током должна быть быстро оказана первая медицинская помощь, а также вызвана медицинская бригада быстрого реагирования, так как ток может быть опасен для здоровья. Что касаемо кабелей, посредством которых подсоединяются различные порты, то и здесь есть особые указания. В данных представленных ниже, первое – это порт на концентраторе, далее – это то, что будет подсоединено, затем посредством какого именно разъема и соответственно какой прямой кабель для этого потребуется.

Сведения:

За счет обычного порта проводится подсоединение концентратора в обычный порт перекрестным кабелем.
За счет обычного порта проводится подключение концентратора посредством разъема Uplink и прямого кабеля.
За счет обычного порта проводится подключение сетевой карты напрямую.
Посредством порта Uplink проводится подключение концентратора в обычный разъем прямым проводом.
За счет порта Uplink подключается концентратор в разъем Uplink перекрестным кабелем.
За счет порта Uplink проводится подключение сетевой карты и перекрестного кабеля.

Следование этим правилам, является обязательным условием. Перекрестный кабель можно обжать при помощи клещей или используя щипцы. Разные типы требую отдельный кросс.

Провод, разъем и кримпер

Для безопасности необходимо надежное соединение. Это устранит возможность повреждений электричеством и не нарушит связь. Коннекторы фиксируют кримперами. Каждый коннектор предназначен для своего сечения провода.

Перед началом проведения работ нужно просчитать, какое количество провода необходимо. Расстояние между оборудованием не должно быть больше 100 метров.

Одним из самых распространенных кабелей стал витая пара. Он квалифицируется по разной степени защиты: заземленный медный или алюминиевый. Количество жил у такого кабеля может быть 8, его называют 4 пары, или четырехжильный – 2 пары.

От качества кабеля зависит частота передачи данных. Этот показатель называется CAT. Чем он выше, тем лучше скорость передачи.

Для работы с кабелем необходим специальный разъем RG-45. Во время работы нужно правильно соединить проводники, чтобы связь была налажена.

Кримпер – это специальный инструмент для обжима сетевого кабеля. Он помогает соединить две части провода без распайки.

Где используется витая пара, для чего нужен обжим

Процесс предполагает установку на конце сетевого кабеля специального разъема. Он необходим для соединения кабеля и любого устройства, например, компьютера, телефона, модема. Контакты в сети должны быть правильно подсоединены, это обеспечит хорошие условия для работы устройств.

Как отремонтировать или поменять штекер на сетевом кабеле

Случается и то, что приходится заменять штекер на кабеле и чинить его. Воспользоваться можно отверткой. Сразу стоит сказать, что при некачественном обжиме будут регулярно происходить сбои и потеря сигнала, разрыв соединения. Сделать монтаж можно следующим образом:

Снять изоляцию кабеля и раскрутить все жилы, находящиеся внутри него;
Отмерить расстояние по всему корпусу штекера так, чтобы проводки доходили до контактов, а внешний слой изоляции кончался в самом коннекторе для большей надежности;
Установить кабель и зафиксировать все жилки по каналам контактов;
Зажать фиксацию и «утопить» контакты штекера в жилки.
Проверить кабель на работоспособность.

Как проверить на исправность интернет кабельЕсли кабель вдруг перестал работать, то нужно разобраться с причинами этой неисправности. Вариантов тут не много:

Жилки кабеля не касаются контактов в штекере;
Штекер плохо контактирует со слотом сетевой платы;
Произошел внутренний разрыв кабеля.

Вторую причину рассматривать долго и не нужно, так как она не связана с неисправностью кабеля. Гораздо больший интерес представляют первый и третий случаи. Самая главная проверка — мультиметром или тестером, то есть прозвон. Также прозвонить можно и каждый отдельный проводок. Делается это следующим образом. Один щуп прибора устанавливается на одну часть кабеля, а другой на — на вторую. Поочередно происходит подача напряжения на каждую жилку. Неисправность, если она заключалась в разрыве, тот час же будет найдена. Если с кабелем все нормально, то, скорее всего, отошли контакты в самом штекере. Собрать его заново или купить новый и выполнить зажим можно любым из способов, описанным выше.

Тепеь понятно, как правильно соединить интернет кабель, как его зафиксировать в штекере коннектора. Сделать это достаточно просто, используя при этом даже не специальные приборы, а простые плоскогубцы или отвертку. Чинить проблемные провода лучше с использованием мультиметра.

При использовании материалов в любой форме прямая ссылка на сайт обязательна

Источники

https://lanportal.ru/lan/kak-obzhat-setevoj-kabel.html
https://rusenergetics.ru/provoda-i-kabeli/kak-obzhat-internet
https://ros-it.biz/obslujivanie-kompyuterov-v-ofise/lokalnye-seti-v-ofise/instrukciya-po-raspinovke-i-objimu-8p8c-chasto-nazyvayut-rj45
https://sovet-ingenera.com/elektrika/wires/kak-obzhat-internet-kabel.html
https://domamaster.net/obzhim-vitoj-pary-sxema/
https://lanportal.ru/lan/poryadok-obzhima-vitoj-pary.html
https://ichip.ru/sovety/ekspluataciya/kak-obzhat-internet-kabel-v-domashnih-usloviyah-679872
https://WiFiGid.ru/poleznoe-i-interesnoe/kak-obzhat-vituyu-paru-na-8-zhil
https://help-wifi.com/poleznoe-i-interesnoe/kak-obzhat-setevoj-kabel-bez-instrumenta-otvertkoj/

Янв 25, 2021

Расшивка многофункциональных патч-панелей

Итоговые схемы подключения таких устройств могут отличаться друг от друга, так как всё зависит от фирмы производителя. Все рекомендации по распределению и последующей заделке жил указаны в описании панели либо на её корпусе. На сегодняшний день существуют два распространённых способа разводки проводников — это Т568 В и 568А. Если мастер решил провести монтаж СКС, тогда ему следует выбирать только одну схему, так как каждый её пункт должен быть соблюдён на всех этапах работы.

Проводка заходит на патч-панель с тыльной стороны, за счёт чего можно без особых усилий выполнить все рекомендации по разделке жил. В связи с определёнными особенностями конструкции, расшивку лучше всего проводить в строгой последовательности. Начинать нужно с гнёзд возле подведённого кабельного жгута. Если это правило не будет учтено, то ножевые контакты могут оказаться просто недоступными для последующей установки.

Обжим сетевого кабеля (витой пары) с помощью кримпера

Со всеми нюансами мы разобрались, время переходить к самому интересному. Я буду пошагово все описывать, и конечно же показывать на фото.

Получится вот так:

3 (по схеме)(я только начал его вставлять)

После обжима:

Точно так же делаем обжим на другом конце кабеля. Наш кабель готов, можно проверят.

Я подключил с помощью этого кабеля свой ноутбук к роутеру, и все заработало. Может я выполнил обжим витой пары не совсем идеально, для этого конечно же нужно практиковаться, но у меня все получилось. А это значит, что и у вас получится.

Без специального инструмента, кримпера, обжать сетевой кабель конечно же сложнее. Вся разница лишь в том, что после зачистки, выравнивания, и установки кабеля в коннектор, нужно чем-то острым (например, отверткой) по очереди продавить каждый контакт на коннекторе.

Сергей

Полезное и интересное

Особенности витой пары

Сетевой шнур включает в себя одну или несколько пар тонких проводников, покрытых изоляцией. Все они скручены попарно, поэтому и называются витой парой. На практике используются готовые изделия в виде патчкорда, где отрезок кабеля обжимается с обеих сторон штекерами. Они вставляются в специальные разъемы, имеющиеся на компьютере, роутере и других устройствах, которые требуется подключить.

Иногда при прокладке сетей используется кабель без обжатия, проводимый сквозь маленькие дырки в стенах, непроходимые для коннектора. В подобных случаях распиновка и обжим выполняются после прокладки сети.

Интернет-кабель RJ45 отличается следующими характеристиками:

Материал проводников и изоляция. Для их изготовления применяется медь или алюминий покрытый медью. Каждая жила защищена цветной изоляцией. Весь пучок витых пар дополнительно укладывается в единую более плотную изоляционную оболочку. От помех устанавливается экран из фольги и других металлизированных материалов.
Цвет изоляционного слоя. Классифицируется по назначению кабеля. Витая пара с черной изоляцией применяется снаружи, с серой – в помещениях, с оранжевой – на пожароопасных участках. Самые современные кабели представлены всевозможными цветами, а их конкретная принадлежность указывается в маркировке.
Число жил. По этому показателю шнуры делятся на одно- и многожильные. В одножильных размещаются монолитные жилки, диаметром 0,3-0,6 мм, отличающиеся низкой эластичностью и ломкостью. В многожильных парах используются тоненькие жилки, скрученные в пучки. Они свободно перегибаются и скручиваются, при этом, совершенно не ломаясь. Под них подбирается и коннектор для витой пары.
Экранирование. Внутри помещений используется шнур UTP – без защитных элементов. Наружная разводка выполняется фольгированными материалами (FTP) или с металлизированной оплеткой (STP).
Пропускная способность. Для RJ45 существует 10 категорий: 7 основных и 3 дополнительных. Наиболее востребованной считается 5-я категория, поскольку первые 4 уже устарели и не поддерживают высоких скоростей передачи.

Вся информация о RJ45 указана в маркировке, нанесенной снаружи на изоляцию. Она помогает подобрать витую пару для конкретных условий эксплуатации.

Схемы обжима сетевого кабеля для разъемов RG-45

В предыдущих наших статьях мы уже писали, как можно обжать сетевой кабель самостоятельно, поэтому сейчас уделим больше внимания на варианты распиновки. Существуют несколько наиболее популярных схем, ними пользуются большая часть интернет провайдеров. Вот их и обсудим сейчас.

Прямая распиновка, маркируется как 568В

Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.

Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.

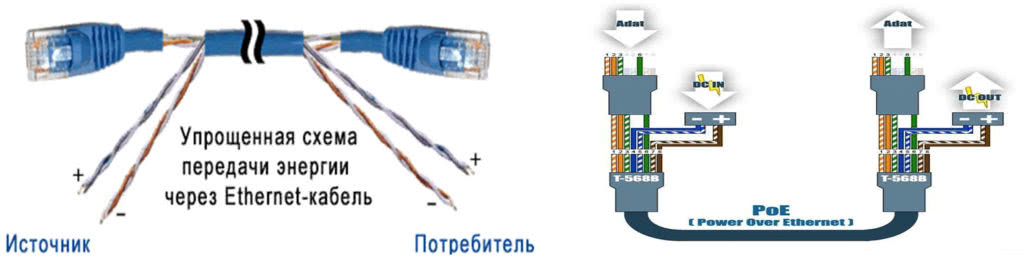

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45. И так далее.

Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.

Возможно вам это будет интересно, статья о том как включить блютуз на ноутбуке Windows 7, 10.

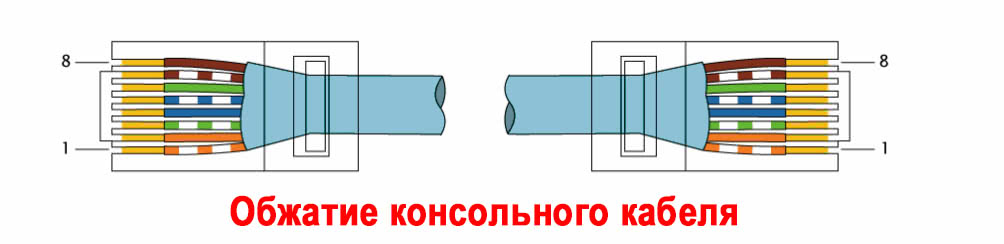

Схема обжатия консольного
кабеля (rollover cable)

В этом варианте нужно один конец витой пары обжать по
обратной схеме, по отношению к другому концу. Выглядит это, как будто вы
перевернули его и глянули на штекер с другой стороны. Эту схему обжатия применяют, когда необходимо
настроить роутер или коммутатор при помощи ПК. Чаще всего используют для
устройств Cisco.

Как обжать кабель на 8 жил

Начнем с самого основного – обжим 8 проводов (для 1 Gb сети). C ростом скоростей интернета, сейчас это наиболее востребованный «обжим».

Нам нужно зачистить конец кабеля, примерно 3 см.

После этого расплетаем все жилы друг от друга, чтобы они были по отдельности.

Берем разъем RJ-45, именно в него мы будем вставлять провода, причем для начала нам нужно их «прикинуть», предварительно установить и посмотреть что все «канальчики» рабочие то есть провода доходят до конца, иногда бывает брак.

Вставлять нужно в следующие контакты (смотрим на контактную группу сверху, то есть она должна быть у вас перед лицом). Контакты и цвета располагаются так:

Первый – бело-оранжевый

Второй – оранжевый

Третий – бело-зеленый

Четвертый – Синий

Пятый – бело-синий

Шестой – зеленый

Седьмой – бело-коричневый

Восьмой – коричневый

Подставляем и смотрим, если все дошли до конца, то можно обжимать.

Витую пару, которая у нас зачищена на 3 см, нужно подрезать, обычно это делается для того, чтобы провод плотно сидел и не «трепыхался», ведь у RJ-45 есть специальный бугорок, который зажмет обмотку.

Подрезали, вставляем провода в коннектор и затем устанавливаем в клещи, там вы не перепутаете, у клещей есть специальный разъем, который позволяет установить только в одном положении. Далее просто нажимаем с силой и все готово!

Как соединить 4 жильный и 8 жильный интернет кабель

Соединять провода с 4-мя и 8-ми жилами методом скручивания плохой вариант. Это повлечет за собой потерю скорости. Нужно приобрести специальное соединение. Его еще называют соединителем для витой пары.

Если использовать соединитель без крепежа, то нужно соединить жилы по цвету с одной стороны 8-ми жильной, а рядом 4-х жильной по такой же последовательности.

Важно! Иногда при соединении витой пары с разным количеством жил цвета не совпадают. Вместо зеленого в 4-х жильном есть синий. Его нужно соединить с зеленым цветом 8-ми жильного кабеля

Его нужно соединить с зеленым цветом 8-ми жильного кабеля.

Обжим интернет кабеля 8 жил со схемой — несложный процесс. Это может сделать обычный человек, имея желание. Главное в этом процессе — соблюдение стандартных предписаний. При самостоятельном подключении можно сэкономить деньги.

Процесс обжатия кабеля

Когда все необходимые материалы и инструменты подготовлены, можно приступать непосредственно к опрессовке витой пары, имеющей 4 жилы:

Сначала выполняется отделение от бухты куска кабеля необходимой длины. При этом сам срез необязательно делать идеально ровным. Подгонкой торцов жил занимаются непосредственно перед вставкой жил в коннекторы.
После получения отрезка кабеля требуемой длины зачищаются от изоляции окончания жил. Стриппером или подходящими инструментами, предназначенными для резки, выполняется надрез по кругу внешней изоляции кабеля на расстоянии 4−5 сантиметров от края. Операцию проводят аккуратно, чтобы избежать повреждения внутренних жилок.
Далее, расплетаются скрутки, и жилы располагают в ряд, соблюдая тот порядок, который необходим для вставки в коннектор. Крайний проводок (6 жилу) слегка отделяют от остальных.
На расстоянии 12−14 миллиметров от надреза внешней изолирующей оболочки выполняется подрезка внутренних проводков. При этом следят, чтобы срез был строго перпендикулярным к оси провода.
Выполняется вставка подготовленных проводков в сам коннектор. При этом первые три проводка подходят к трём первым контактам коннектора, а четвёртый — к шестому. При вставке проводков внутрь нужно добиться того, чтобы их торцы упёрлись в переднюю стенку коннектора.
Щипцами для обжима (гнездо «8Р») зажимается коннектор и сдавливается до щелчка, после чего патч-корд освобождается. А непосредственно само соединение проверяется на прочность. Руками оттягивают в противоположные стороны коннектор и кабель. Если обжим выполнен удачно, то даже большое усилие не в состоянии повредить соединение.
Последний этап — тест патч-корда. После опрессовки двух концов витой пары коннекторы вставляются в гнёзда тестера. При его включении замигают светодиоды напротив меток соответствующих контактов. Зелёный цвет свечения будет свидетельствовать о нормальном состоянии контактов и целостности провода, а свечение красного цвета — о перекресте или коротком замыкании. Отсутствие светового сигнала — провод не подключён к соответствующему контакту или нарушена его целостность внутри кабеля.

В случае обжима витой пары 4 жилы индикация должна соответствовать 1, 2, 3 и 6 каналам тестера. Отсутствие световой реакции на другие контакты — нормальное явление, так как коннектировка производилась только на вышеуказанные контакты.

При отсутствии кримпера можно обойтись отвёрткой для соединения жил с коннектором. Подготовительный этап в этом случае тот же, что и с кримпером. Нужно аккуратно удалить внешнюю изоляцию с кабеля, разделить жилы и произвести обрезку торцов строго под углом 90 градусов к оси кабеля. После этого вводят жилки в коннектор по соответствующим канавкам, а прижим каждого проводка осуществляют с помощью отвёртки. Такая коннекция будет работать, но по качеству обжима, естественно, уступит кримперному.

Витая пара: что это? Схемы и способы обжима витой пары

Так как сайт у нас о Wi-Fi роутерах, и прочему сетевому оборудованию, то я просто должен был подготовить статью о витой паре – кабеле, которым соединяется сетевое оборудование между собой. С помощью которого подключаются компьютеры и другие устройства к маршрутизаторам и модемам. А еще, кабелем который называется витая пара, скорее всего у вас подключен интернет от оборудования провайдера до вашего маршрутизатора, или напрямую к компьютеру. Так же, практически все производители роутеров, кладут в комплект со своими устройствами сетевой кабель небольшой длины. Он нужен для подключения к маршрутизатору разных устройств (ПК, ноутбук, телевизор, игровая приставка и т. д.) .

В современном мире развитие технологий передачи данных происходит по-настоящему высочайшими темпами. Вполне можно сказать «со скоростью света», ведь никого уже не удивишь передачей информационных потоков при помощи оптического волокна. Но при всех положительных функциональных характеристиках подобных кабелей связи у них есть несколько серьезных недостатков. Ключевыми из них являются дороговизна и хрупкость.

На данный момент необходимо очень сильно постараться, чтобы найти человека, который абсолютно не представляет, что такое Интернет или никогда им не пользовался. У огромного количества людей стоит дома персональный компьютер с доступом ко «всемирной паутине». Но чтобы «подвести» Интернет к домашнему ПК необходимо использовать удобный, надежный, а главное крепкий кабель. Вот тут на выручку уже много лет приходит кабель, получивший непонятное, на первый взгляд, название – витая пара.

Обжим без инструмента

В домашнем хозяйстве не у всех найдется специальный инструмент, поэтому в единичных случаях можно обойтись без него. Процедура обжима выполняется плоской отверткой, шириной лопатки 3 мм. Понадобится острый нож и материалы: нужное количество коннекторов и отрезок витой пары.

Все действия выполняются в строгой последовательности:

Наружная изоляция осторожно снимается ножом. Провода раскладываются последовательно, в соответствии с выбранной схемой

Лишние кончики обрезаются кусачками и одновременно выравниваются по длине. Коннектор разворачивается отверстием к себе, защелкой вниз. Разложенные по цветам проводники, аккуратно вставляются в свои каналы до упора. Отвертка устанавливается на контактную пластину, после чего по ее ручке нужно чем-нибудь не сильно ударить. Это нужно проделать с каждым контактом, после чего они проваливаются в пазы и оказываются ниже разделительной перемычки на 1 мм. После контактов нужно слегка ударить по замку для жесткой фиксации самого шнура. По окончании нужно испытать работоспособность подключения.

Обжим витой пары 8 жил 4 жилы
