Ввгнг(а)-ls

Стандарт ГОСТ 31996 (на основе ГОСТ 53769, исходный международный IEC 60502-1) на силовые кабели исполнения пониженной горючести, пониженной пожароопасности, пониженного содержания галогенов и огнестойкие; расшифровка индексов; технические характеристики

 Ссылки для скачивания:

Стандарт разделяет (с точки зрения пожарной безопасности по пункту 3.12) силовые кабельные изделия с изоляцией из поливинилхлоридного (ПВХ) пластиката или из сшитого полиэтилена и оболочкой из тех же материалов по следующим группам, в зависимости от этого присваивается дополнительный индекс:

** – сниженные объёмы выделения газов и дыма при вынужденном горении или тлении (для улучшения визуальной ориентации людей при пожаре);
*** – подразумевают хлор, фтор, бром, йод, астат, которые являются энергичными окислителями из-за чего:

• негативно влияют на микропроцессорную технику вплоть до её выхода из строя по пункту 3.11;
• угнетают дыхательные органы человека и животных.

Проводники с индексами HF (halogen free) обладают низким дымовыделением по пункту 6.3.3.

**** – английские буквы «LS» являются аббревиатурой от low smoke (в переводе низкое выделение дыма), что аналогично русской букве «д».


 Преимущественная прокладка проводников

Расшифровка маркировок кабелей в пластмассовой изоляции, их классификация

Силовые кабели маркируются буквами, которые указывают на конкретную изоляцию и оболочку, наличие брони и экрана, а также цифрами для определения числа жил и площади сечения каждой жилы по пункту 4.1.
 Расшифровка букв и цифр в маркировке:

• 1. буква определяет жилу:
  • «А» – алюминиевая токопроводящая жила;
  • отсутствие буквы «А» – медная токопроводящая жила (не ставиться никакой буквы, обозначающей медную жилу);
• 2. буква обозначает материал изоляции:
  • «В» – поливинилхлоридный (ПВХ) пластикат;
  • «Пв» – сшитый полиэтилен;
  • «П» – полимерные композиции, не включающие галогены;
• 3. буква определяет материал оболочки или защитного шланга:
  • «В» – наружная оболочка из ПВХ пластиката;
  • «Шв» – защитный шланг из ПВХ пластиката;
  • «Шп» – защитный шланг из полиэтилена;
  • «П» – наружная оболочка из полимерных композиций без галогенов;
• 4. буква указывает на отсутствие либо наличие брони и её тип:
  • «Г» – броня не предусмотрена;
  • «Б» – стальные оцинкованные ленты;
  • «Ба» – лент из алюминия либо его сплава;
  • «К» – круглые стальные оцинкованные проволоки;
  • «Ка» – круглая проволока из алюминия или сплава;
• 5. буква задаёт присутствие или отсутствие экрана:
  • «Э» – экран есть;
  • отсутствие буквы «Э» – экрана нет;
• 6. далее могут ставиться индексы, описанные ранее;

• 7. цифра определяющая количество жил;
• 8. разделительный знак «х» (умножить);
• 9. цифра определяющая площадь сечения жилы;

• 10. буква указывающая форму сечения кабеля:
  • «П» – плоский кабель;
  • отсутствие буквы «П» – круглый кабель;
• 11. конструкция жилы:
  • «о» – однопроволочная или цельная жила;
  • «м» – многопроволочная жила (несколько скрученных проволок);
  • «к» – круглая жила;
  • «с» – секторная жила.

Пример:АВВГнг-LS 4х70ос – кабель с алюминиевой жилой (А) в поливинилхлоридной изоляции (В) и оболочке (В) для групповой прокладки (нг) с пониженным выделением дыма (LS) с четырьмя жилами (4) с площадью сечения 70 мм2 каждая, жилы однопроволочные секторной формы.

Разбор маркировки кабелей с изоляцией из сшитого полиэтилена представлен на этой странице.



Область действия стандарта ГОСТ 31996 (ГОСТ 53769)

Стандарт определяет производство кабельно-проводниковой продукции с пластмассовой изоляцией на территории 5 стран СНГ (Беларусь, Киргизия, Молдова, Россия, Узбекистан, не действует в Украине). Кабели для стационарной прокладки эксплуатируют в сетях переменного напряжения 660, 1000 и 3000 вольт с частотой 50 герц.

Действующий ГОСТ 31996 введён на основе применения ГОСТ 53769 (указание в пункте 5 предисловия).

Нормативный документ разработан на основе стандарта международной электротехнической комиссии МЭК или IEC 60502-1:2004 с заголовком: «Кабели силовые с экструдированной изоляцией и арматура к ним на номинальное напряжение от 1 до 30 кВ включительно. Часть 1. Кабели на напряжение 1 и 3 кВ».

кабель силовой

Кабель ВВГ-нг(А)-LS

ТУ 3500-002-37395223-2012

Силовые кабели ВВГ-Пнг(А)-LS предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66; 1 кВ номинальной частотой 50 Гц.

Конструкция:

Силовые кабели ВВГ-Пнг(А)-LS с медными круглыми жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожароопасности, не распространяющий горение по категории А,с низким дымо- и газовыделением. в плоском исполнении с изолированными жилами, расположенными параллельно в одной плоскости.

Электрические параметры:

1.Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20°С, соответствует ГОСТ 22483-77.

2.Электрическое сопротивление изоляции, пересчитанное на температуру 20°С и 1 км длины кабеля, указано в таблице:

Показатели пожарной опасности кабелей по классификации ГОСТ Р 53315-2009 соответствуют значениям, указанным в таблице:

Кабели не распространяют горение при групповой прокладке.

Технические характеристики кабелей ВВГ-Пнг(А)-LS

• диапазон рабочей температуры °С – от -50 до +50;
• предельно допустимая температура жилы °С +70;
• рабочее напряжение – 0,66;1 кВ
• частота — 50 Гц;
• срок эксплуатации – 30 лет;
• радиус изгиба кабеля – 10 наружных диаметров;

ООО

spt24.ru

Расшифровка буквенных обозначений и виды ВВГ

Вид кабеля легко определить, даже если он упакован в бухту: на поверхность наружной изоляции наносится соответствующая маркировка. Среди множества буквенно-цифровых символов и вид кабеля. Что же обозначают эти общепринятые сочетания букв?

ВВГ – медный кабель, каждая жила которого защищена оболочкой из поливинилхлорида, и внешняя изоляция также изготовлена из ПВХ. «Г» – отсутствие брони или другой прочной оболочки для применения в агрессивных условиях.

Буквально это расшифровывается так:

• «В» – винил;
• «В» – винил;
• «Г» – голый.

И жилы, и оболочки изготавливают из различных материалов, имеющих особые технические характеристики. Исходя из этого, выделяют и различные виды кабеля ВВГ.

Образец медного провода. По актуальным требованиям ПУЭ, алюминий нельзя использовать для изготовления жил с сечением менее 16 мм², большие пока допущены – из соображений экономии и более легкого веса

Соответственно, для домашнего использования идеально подходят медные изделия.

Наиболее востребованные виды силовых проводов.

ВВГнг – негорючий/пониженной горючести. Стойкость к возгоранию объясняется добавлением в пластик ингредиентов, не поддающихся горению. Если возникнет пожар, проводка не будет гореть сама и не возгорится от соседних кабелей.

ВВГнг LS – вид негорючего кабеля с низким газо- и дымовыделением. LS – это Low Smoke (низкий уровень дыма).

ВВГнг LSLTx – к вышеперечисленным качествам добавляется LTx – Low Toxic (низкий уровень токсичности). При возгорании из оболочки не выделяются опасные вещества. Максимально защищенный кабель подобного типа востребован в детских дошкольных и образовательных учреждениях, клиниках и больницах.

ВВГнг HF – в составе оболочки не присутствуют галогенные вещества, такие как хлор и др. HF – Halogen Free (без галогенов).

ВВГнг FRLS – кабель для группового монтажа, его особенность – максимальная устойчивость к возгоранию. FRLS – Fire Resistance (огнестойкий). Даже в течение 3-х часов кабель не будет возгораться и дымить благодаря слюдяной оболочке.

ВВГ-Пнг – провод плоской формы с 2-3-мя жилами, негорючий. Иногда именно плоский кабель удобнее соединять с другими проводами или размещать в плинтусах, коробах.

Все провода, не имеющие буквенного обозначения «п» в наименовании, имеют круглое сечение вне зависимости от количества токопроводящих жил, расположенных внутри, и вида изоляции

Для устройства домашних электрических контуров не нужно закупать дорогие виды с дополнительной защитой.

Обычно используют бюджетный кабель ВВГ, максимально подходящий для внутренних работ, или ВВГнг, если планируется групповой монтаж.

Что означает ВВГ расшифровка по буквам

В инструкциях по электромонтажным работам негорючий кабель ВВГнг можно увидеть чаще всего. В соотношении цена/качество – это оптимальный вариант. Этот проводник действительно довольно универсален, так как его можно применять в легковоспламеняющихся постройках и в сооружениях с повышенной влажностью. Ниже будут приведены технические характеристики этого изделия, а также его назначение, недостатки и достоинства.

Что же может сказать маркировка? Для начала посмотрим, какие бывают маркировки проводника. Зная расшифровку каждой буквы в маркировке, можно легко определить, какими свойствами обладает кабель.

Перечислим основные признаки, по которым можно разделить проводники.

1. Материал, используемый для изготовления токопроводящей жилы:

• — буква А, если это алюминий;
• — без обозначения, если это медь.

2. Материал, из которого выполнена изоляция токопроводящих жил:

• — буква П – полимерная изоляция;
• — буквы Пв – полиэтилен;
• — буква В – поливинилхлорид.

3. Броня кабеля:

• — буква Г – брони нет, кабель голый;
• — бронированный (Б).

4. Оболочка, наружная изоляция:

• — буква В – поливинилхлорид;
• — буквы Шв – имеет защитный шланг;
• — буквы Шп – имеет защитный шланг из полиэтилена;
• — буква П – полимерная наружная оболочка.

5. По пожарной безопасности:

• — если нет обозначения, то при одиночной прокладке кабель не распространяет горение;
• — если обозначение нг, то при групповой прокладке кабель не распространяет горение;
• — если обозначение нг-ls, дымо- и газовыделение пониженное, при групповой прокладке кабель не распространяет горение;
• — если обозначение нг-hf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества;
• — если обозначение нг-frls, при групповой прокладке не распространяет горение, выделение газа и дыма пониженное;
• — если обозначение нг-frhf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества.

Исходя из вышеописанного, мы можем следующим образом расшифровать ВВГнг аббревиатуру: изоляция токопроводящих жил изготовлена из поливинилхлорида (В), изоляция наружной оболочки также из поливинилхлорида (В), специальный защитный слой, броня отсутствует (Г).

На языке электромотнеров ВВГ расшифровка звучит примерно так: В – винил, В- винил, Г – голый. Кроме того, буквы нг означают, что при групповой прокладке этот кабель не поддерживает горение. Это очень важный параметр, если требуется проложить кабель в местах с достаточно высокой вероятностью возгорания. На первом месте стоит безопасность. Так как в описанной маркировке нет буквы А, кабель состоит из медных токопроводящих жил. Таблица 1. Кабель ВВГ расшифровка маркировки

Данный проводник имеет две современные модификации: с приставкой нг-hf – при горении кабеля не происходит выделение коррозионно-активных газообразных веществ; с приставкой нг-ls − при горении выделение газа и дыма пониженное. Эти две модификации в свою очередь также имеют собственное улучшение − fr (огнестойкость). В результате изделие может иметь маркировку ВВГнг-FRLS. Расшифровать эту маркировку довольно просто, если вы усвоили принцип.

Наряду с обычным ВВГ часто встречаются кабели с буквой «П» в конце маркировки. По техническим характеристикам эти два подвида ни чем не отличается, а вот по строению небольшое отличие есть – он плоский, т.е. ВВГ п расшифровка звучит как: В-винил, В-винил, Г-голый, П-плоский.

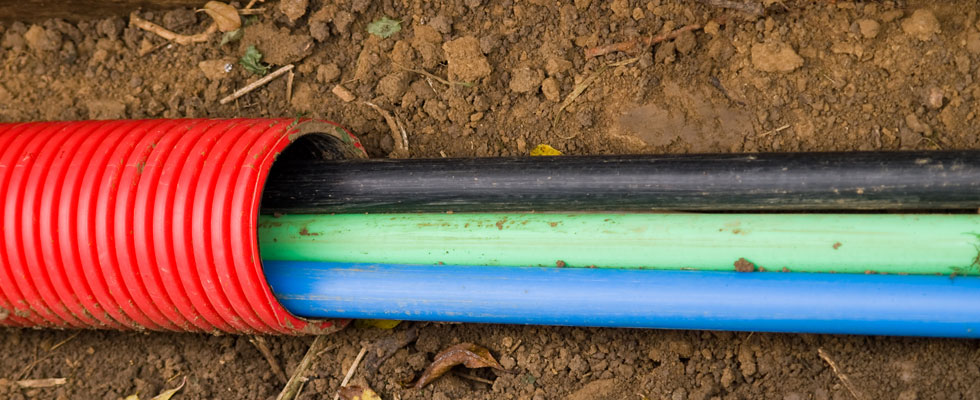

Использование и правила прокладки

Основная область, в которой нашел применение кабель марки ВВГ — электрические сети с напряжением до 1 кВ. Рекомендуется для одиночной прокладки линий освещения и электропитания. При условии обеспечения дополнительных требований в области огнезащиты, разрешается его использование для групповой прокладки.

Отсутствие защиты накладывает определенные ограничения на условия, в которых должна выполняться прокладка кабеля ВВГ. Согласно общих рекомендаций она может выполняться по поверхностям, изготовленным из негорючих или трудногорючих материалов. Возможно выполнение прокладки кабеля на подвесных конструкциях. При этом необходимо обеспечить требуемую жесткость конструкции исключающую механическое повреждение. Учитывая вес кабеля ВВГ, при наружной прокладке должно исключаться свободное провисание, вызывающее неконтролируемое растяжение жил.

Открытая прокладка по деревянным конструкциям не рекомендуется, в связи с возможным механическим повреждением. Эту проблему снимает использование дополнительной внешней защиты в виде трубы, металлизированного или гофрированного рукава с достаточными прочностными характеристиками.

Скрытая прокладка широко используется в строительстве. При соблюдении требований к негорючести подстилающей поверхности, его разрешается укладывать под штукатуркой, в специальных нишах или заготовленных кабельных трассах.

Не рекомендуется скрытая прокладка вне строительных конструкций, выполняемая непосредственно в земле. В этом случае, кабель ВВГ, может подвергаться опасному внешнему воздействию, как техногенного, так и естественного происхождения. Отсутствие защиты в виде бронирования, может привести к разрушению изолирующего слоя или повреждению токопроводящих жил.

Расшифровка и модификации

Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.

Разные виды одной под одним и тем же названием

Обычный ВВГ

Расшифровка основной аббревиатуры — ВВГ — несложна:

• отсутствие впереди буквы А говорит о том, что жилы медные;
• первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
• вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
• «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).

То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет (о цветовой маркировке читайте тут). Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).

Виды круглых проводников

В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3,  4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).

Негорючий ВВГнг

В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.

Есть еще несколько видов кабеля ВВГнг:

• ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.

• ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.

• ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
• ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).

Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.

Формы выпуска

В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).

Разные типы кабеля ВВГ

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм2 — допускается выпуск без заполнения.

Разные типы жил в кабеле ВВГ

Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам (как проверить читайте тут).

ВВГ-ХЛ

Для передачи электроэнергии промышленных напряжения и частоты в условиях высоты до 4,3 км над уровнем моря требуются провода специального исполнения, такие, как ВВГ-ХЛ. Выполняется как в одножильном, так и многожильном вариантах. В последнем случае, используется метод скрутки. Сама форма жил ВВГ-ХЛ бывает либо классической круглой, либо секторной. Раскраска внутренней изоляции из ПВХ – классическая. Отличием обладают кабеля сечением более 70 мм2 – здесь используется цифровая маркировка.

Отдельно следует выделить четырехжильные кабеля ВВГ-ХЛ, у которых, в отличие от остальных модификаций, нулевой и заземляющий провода имеют меньшее сечение.

Как следует из маркировки ВВГ-ХЛ, внешняя оболочка выполнена из холодостойкого ПВХ-пластиката. Это позволяет использовать кабель в условиях низкой температуры (до -60ºС) и высокой влажности (до 98%).

Прокладка кабелей ВВГ-ХЛ может происходить воздушным способом, в шахтах, коллекторах, мостах и т. п. Он не бронированный, поэтому возможность механических повреждений должна быть сведена к минимуму. Укладка в земле не приветствуется. При монтаже нужно учитывать, что минимальные радиусы изгиба одно- и многожильных ВВГ-ХЛ проводов составляют, соответственно, 10Dн и 7,5Dн.

Преимущества кабелей ВВГ

Благодаря своим прекрасным техническим характеристикам, силовые кабели марки ВВГ обладают следующими преимуществами:

1. Обеспечение высокого качества передаваемой электроэнергии. Главная задача любой системы электропередачи – это максимально сохранить показатели качества электрической энергии. Для этого проводники такой системы должны обладать такими техническими характеристиками, как низкое активное и реактивное сопротивление, а также высокое качество изоляции. На сегодняшний день медь является одним из лучших материалов для использования в такого рода системах.
2. Негорючесть. Позволяет применять провода этого типа в помещениях с повышенной пожароопасностью.
3. Высокая прочность изоляции на разрыв. Дает возможность не только обезопасить электрическую сеть от возникновения коротких замыканий в случае непреднамеренных механических воздействиях на провода, но и обеспечивает удобство монтажа проводки, а также эксплуатации электроприборов. Кроме того, изделия марки ВВГ отличаются повышенной устойчивостью к механическим вибрациям.
4. Высокие диэлектрические свойства изоляции ПВХ. Это позволяет изготавливать надежные и мощные кабели сравнительно небольшого диаметра. Согласно нормативным документам, каждый силовой кабель ВВГ медный проходит испытания повышенным напряжением, величина которого, в зависимости от номинального напряжения кабеля, составляет 3 или 3,5 кВ.
5. Устойчивость к действию влаги. Хотя такие изделия и не рассчитаны на прокладку в воде, однако их изоляция достаточно устойчива к воздействию влажной среды. Это позволяет использовать кабели такого типа в местах с повышенной влажностью (достигающей 98%), к которым относятся ванные комнаты, санузлы, кухни, душевые кабины и т. д.
6. Высокая надежность. Силовой кабель ВВГ, проложенный в защитных системах, таких как специальные кабельные короба, гофрированные трубки или кабелегоны, отличается исключительно высокой надежностью.
7. Длительный срок эксплуатации. Согласно описанию технических характеристик, минимальный срок службы этого кабеля составляет 30 лет.
8. Широкий модельный ряд. Большой выбор сечений медных и алюминиевых жил позволяет с высокой точностью подобрать необходимый диаметр кабеля для питания электроустановок определенной мощности. Это дает возможность существенно сэкономить средства при проектировке и монтаже электропроводки. Кроме того, возможность использовать кабели ВВГ-П (плоские) позволяет достигнуть максимального удобства при выполнении монтажных работ.
9. Удобная цветовая и цифровая маркировка токопроводящих жил. Фазный провод имеет изоляцию белого, красного или коричневого цвета, нулевой провод – синего, а заземляющий – желтого с зеленой полосой.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Основные виды грунтовки для обработки стен

Расшифровка аббревиатуры и модификации

Аббревиатура, которая наносится на внешнюю поверхность изоляционной оболочки кабеля, обозначает его конструктивные особенности и технические характеристики. Последовательность буквенных и цифровых обозначений несет определенную информацию. Первые заглавные буквы ВВГ обозначают следующее:

• В – материал из которого сделана изоляция токопроводящих жил под внешней оболочкой, в данном случае это поливинилхлорид. Буква «В» исходит из названия основной составляющей материала изоляционного слоя винила;
• В – материал внешней оболочки, основным составом которого, также является винил. Такую изоляцию принято называть ПВХ, это термопластик. 43% его состава продукт нефтехимии этилен и 57% связанный хлор. Составы пластиковой изоляции могут отличаться, в некоторых моделях используется ПВХ оболочка с примесями блокирующими распространение огня.
• Г – указывает, что общая оболочка токопроводящих проводов не имеет бронированного слоя, такой кабель называют голый, не имеющий защиты от жестких механических воздействий.

Все модели имеют медные провода с жесткой монолитной или гибкой многожильной структурой.

Существует целый ряд модификаций пластиковой изоляции:

• ВВГпнг – в данном варианте добавленное буквенное обозначение «пнг» указывает, что его допускается прокладывать в составе группы кабелей других марок. Его внешняя оболочка не распространяет горения. (пнг – плоский негорючий)
• ВВГнг–ls обозначает, что состав пластика изоляции с примесями, которые при горении снижают выделение токсичных газов и дыма;
• ВВГнг–hf при сильном возгорании окружающей среды и высокой температуре изоляционный слой выгорая, не выделяет коррозионно-активных газов;
• ВВГнг–fr указывает на наличие в изоляционном слое слюдяной ленты создающей термический барьер между окружающей средой и токопроводящими жилами.

Watch this video on YouTube

Если отсутствуют подобные обозначения, они распространяют горение изоляции, это обычный ВВГ.

Маркировка кабеля ВВГ в цифровом обозначении аббревиатуры указывает количество, и сечение токопроводящих жил.

Кабель силовой ВВГ пнг 3х2.5+1 в данном варианте ВВГ, расшифровка маркировки показывает:

• пнг — плоский, негорючий;
• 3 – количество токопроводящих жил;
• 2,5 – площадь сечения проводов;
• +1 – добавочный провод заземления в кабеле.

Для прокладки под штукатуркой чаще всего удобно использовать провод ВВГ п –плоской конструкции, он компактно укладывается в штробы и легко штукатурится не выступая на поверхности.

Эксплуатация кабельной продукции

Перед началом эксплуатации кабель должен пройти испытания. Если с помощью кабеля будет подаваться напряжение 660 В или 1000 В, то через него пропускают в течение 9 минут 3 кВ или 3,5 кВ соответственно. Существуют определенные правила, которые характеризуют гибкость кабеля. Для кабельной продукции, которая состоит из многожильных проводников радиус изгибания R вычисляется по следующей формуле, зависящей от диаметра кабеля (d): R = 7,5 * d. Для одножильных типов ВВГнг-кабеля соотношение следующее: R = 10 * d.

Температура, при которой кабель не теряет свои характеристики, находится в диапазоне от -50 до 50 градусов по Цельсию. Оптимальным температурным значением для монтажа является -15 градусов по Цельсию, при дальнейшем понижении температуры кабель начинает крошиться и ломаться.

https://youtube.com/watch?v=SGP5AMqj22g

Применение и преимущества использования

Применение ВВГнг достаточно разнообразно, поскольку связано с его характеристиками и устойчивости к возгоранию. Рекомендуется прокладывать его в следующих местах:

1. Сухих и сырых помещениях, к которым относятся следующие: туннели, шахты, различные производственные помещения и т. д.
2. Сооружения со слабой, средней и сильной коррозийными активностями.
3. Пожароопасные помещения.
4. Жилые и общественные здания.
5. Взрывоопасные территории.

Алгоритм проверки кабельной продукции

К покупке силовых кабелей следует подготовиться, поскольку некачественное изделие может привести к короткому замыканию и пожару. Кроме того, это может привести к выходу из строя электрооборудования, запитанном с их помощью. Следует руководствоваться следующими правилами перед закупкой:

1. Определить необходимые характеристики: длину (L), площадь сечения (S), количество, тип и форму жил.
2. Рассчитать сопротивление каждой жилы по формуле: R = (p * L) / S.
3. Взять омметр для измерения сопротивления жил кабеля ВВГнг.
4. Понадобится и мегаомметр, поскольку необходимо произвести измерение сопротивления изоляции между жилами.

Формула расчета величины S зависит от геометрии проводника. Если проводник имеет круглую форму, то S = 3,1416 * (sqr (d) / 4). При его прямоугольной форме следует измерить его стороны и их значения подставить в формулу: S = a * b. При секторальной форме с углом f нужно вычислить площадь сектора: S = (3,1416 * sqr (d) * f) / 1440. Значение S вычисляется в кв. мм.

Например, для расчета сопротивления кабеля ВВГнг 3х2,5 длиной 1000 м, следует вычислить S для круглого кабеля по формуле: S = (3,1416 * sqr (d)) / 4 = (3,1416 * sqr (2,5)) / 4 = 4,91 (кв. мм). Коэффициент для меди p = 0,017. Остается только подставить в формулу, полученные значения, и вычислить величину электропроводимости кабеля: R = (0,017 * 1000) / 4,91 = 3,46 (Ом). Электропроводимость каждой жилы должна быть не более 3,46 Ом.

Допустимое значение сопротивления 1 км ВВГнг 3х2,5 составляет не более 12 Ом. Во время покупки следует проверить сопротивление каждой жилы и сравнить с расчетным значением. Кроме того, нужно проверить с помощью мегаомметра сопротивление изоляции между двумя жилами. Его значение должно быть не менее 10 МОм. Допускается величина, равная 0,5 МОм для осветительных сетей и электроприборов, обладающих мощностью до 1,7 кВт.

Таким образом, ВВГнг-кабель широко применяется в строительстве. Благодаря характеристикам и устойчивости к возгоранию его можно использовать в помещениях с повышенной пожароопасностью. Алгоритм проверки кабеля позволяет при покупке выбрать качественное изделие, что является очень важным для обеспечения электробезопасности.

Различные варианты скруток

Непрофессиональное соединение. Это скрутка многожильного провода с одножильным. Такой вид соединений правилами не предусмотрен, и если такое соединение проводов будет обнаружено приемной комиссией, то объект просто не будет принят в эксплуатацию.

Однако скрутку все же применяют и тут нужно знать как выполняется правильная скрутка многожильных проводов. Она часто используется в экстренных случаях, когда нет возможности профессионально выполнить соединение, и срок эксплуатации такого соединения будет небольшим. И еще, скрутку временно можно применять только для открытых проводок, чтобы можно было всегда осмотреть место соединения.

Плохое соединение проводов

Почему же нельзя соединять провода скруткой? Дело в том, что при скрутке создается ненадежный контакт. При прохождении через скрутку токов нагрузки, место скрутки нагревается, а от этого увеличивается переходное сопротивление в месте соединения. Это в свою очередь способствует еще большему нагреванию. Таким образом, в месте соединения повышается температура до опасных значений, которая может вызвать пожар. Кроме того, нарушение контакта приводит к появлению искры в месте скрутки, что тоже может вызвать пожар. Следовательно,  чтобы достичь хорошего контакта рекомендуется скруткой соединять провода сечением до 4 мм2. Подробно про о цветовой маркировке проводов.

Существуют несколько типов скруток. При скрутке необходимо добиваться хорошего электрического контакта, а также создания механической прочности на разрыв. Прежде чем приступать к соединению проводов их следует подготовить. Подготовка проводов осуществляется в следующей последовательности:

• с провода, в месте соединения снимается изоляция. Изоляция снимается таким образом, чтобы не повредить жилу провода. Если на жиле провода появится надрез, то в этом месте он может сломаться;
• оголенное место провода обезжиривается. Для этого оно протирается тряпкой, смоченной в ацетоне;
• для создания хорошего контакта, обезжиренный участок провода зачищается наждачной бумагой до металлического блеска;
• после соединения должна быть восстановлена изоляция провода. Для этого может применяться изоляционная лента или термоусаживающаяся трубка.

На практике применяются несколько видов скруток:

• простая параллельная скрутка. Это самый простой и распространенный вид соединения. При хорошей параллельной скрутке в месте соединения можно добиться неплохое качество контакта, но механические усилия на разрыв будут минимальными. Такая скрутка может ослабевать в случае возникновения вибрации. Чтобы правильно выполнить такую скрутку необходимо, чтобы каждый провод обвил друг друга. При этом должно быть не менее трех витков;

• метод «навивки». Этот метод применяется, если необходимо выполнить ответвление провода от основной магистрали. Для этого на участке ответвления снимается изоляция провода, и на оголенное место путем навивки подключается провод ответвления;

Присоединение провода к основному

• бандажная скрутка. Этот вид скрутки часто применяется при соединении двух и больше одножильных проводов. При бандажной скрутке применяется дополнительный проводник из такого же материала, как и жилы провода. Сначала выполняется простая параллельная скрутка, а затем на это место накладывается бандаж из дополнительного проводника. Бандаж увеличивает механическую прочность на разрыв в месте соединения;
• соединение многожильного и одножильного провода. Этот вид самый распространенный и простой сначала выполняется простая  накрутка, а затем зажимается ;

Соединение многожильного и одножильного медного провода

другие различные варианты соединения.

Подробно, о методах соединения одножильных проводов https://sdelalremont.ru/nadezhnye-sposoby-soedineniya-elektricheskix-provodov.html

Похожие записи:

Моргает свет в квартире: что делать и куда обращаться Соединительная шина для автоматов (подключение и выбор) Алгоритм расчета неразветвленной цепи однофазного переменного тока Для чего нужна гроверная шайба Бетон из опгс Бетонный пол по грунту
