Как завести электричество в деревянный дом

Можно ли заводить СИП в дом

После того, как мастер подключил СИП и довел кабель до места ввода в дом, вы можете сделать выбор из двух вариантов:

• завести кабель в дом;
• сделать разрыв, чтобы соединить кабель с другим, «домашним».

Одни специалисты считают, что СИП можно использовать только на улице. Другие утверждают, что разрывы в проводке крайне нежелательны с точки зрения безопасности. Поэтому все чаще проектные организации разрешают заводить кабель в дом. Для этого провод СИП (в нашем случае предпочтительнее использовать СИП-4) заводят на вводной автомат распределительного внутреннего щита, а затем выполняют внутреннюю разводку электричества по всем помещениям дома.

Часто мастера рассматривают возможность установки к уже имеющемуся автомату дополнительного (двухполюсный или четырехполюсный), до которого идет СИП. После него — кабель ВВГ (медный одножильный или многожильный кабель с изоляцией и внешней оболочкой из полиэтилена или ПВХ). Таким образом, подключаются оба провода — и уличный, и домашний. Переход между проводами считается надежным и безопасным.

Замена электросчётчика в частном доме

Решая вопрос, сделать ли работу своими руками, следует помнить, что подобный вид монтажа требует профессионального решения вопроса силами опытного электромонтера, знающего и соблюдающего требования нормативных документов. Для привлечения специалистов лучше не пытаться решать мучительный вопрос, кого звать в качестве электромонтера, а обратиться в управляющую компанию или в иную организации, занимающуюся эксплуатацией электрооборудования дома. Как заменить ввод в квартире Идеальным вариантом является тот случай, когда подъездный щит расположен на одной стене, через которую будет производиться ввод в квартиру, в такой ситуации достаточно пробурить в ней отверстие и завести туда новый кабель.

В других вариантах прежде всего нужно определиться, как проложена старая проводка.

Часто задаваемые вопросы

Вопрос №1. Можно прокладывать кабели намного большего сечения, чем рассчитаны по таблицам?

Да можно, если они вам достались бесплатно или очень дешево, в противном случае это лишние финансовые затраты. При этом учитывайте возможность завести концы в РЩ и закрепить на контакты.

Вопрос №2. Если есть кабель для прокладки в земле, могу его проложить по воздуху?

Можете, но при этом надо учитывать его повышенный вес, обязательно используйте тросовую подвеску и расстояние между опорами желательно до 10 м.

Вопрос №3. Допускается прокладка кабеля АВВГ в земле?

Да этот кабель имеет надежную гидроизоляцию, но без бронированной ленты, поэтому обязательно прокладывать надо в трубах.

Вопрос №4. Для сети 380 В можно использовать два кабеля АВК?

Для этого понадобится коаксиальную оболочку одного кабеля пустить на третью фазу, а оболочку второго кабеля на заземленную нейтраль, такая схема допускается.

Вопрос №5. Под фундаментом прокладывать кабель запрещается, до щита по стене проложить можно, чтобы не капать вокруг здания?

Все зависит от конкретных условий на объекте, при выходе из земли кабель до высоты 1,8 м должен быть в защитном коробе или трубе. От окон и дверей проходить на расстоянии 90 см, если эти условия выполняются, делайте.

Оцените качество статьи

Нам важно ваше мнение:

Выбор сечения и марки СИП

Сечение кабеля рассчитывается по аналогичной методике, как и для других кабелей, таблицы используются с заранее рассчитанными показателями для СИП кабелей различных марок и сечений. Общая потребляемая мощность складывается из всех электроприборов, используемых в доме.

Мощность бытовых электроприборов

После этого можно высчитать максимальную токовую нагрузку:

I = ∑PU√³, где

• ∑P – общая мощность (Вт);
• I – максимальный ток (А);
• U – напряжение (В).

I = 11365/ 220*1,7 = 89 А.

Приблизительные расчеты показывают, что в этом варианте максимально возможный ток в однофазной цепи 89А. Используя таблицы соответствия сечений СИП кабелей к потребляемой мощности и токовым нагрузкам, можно выбирать кабель.

Соответствие сечения к потребляемой мощности и токовой нагрузке на кабелях СИП 1(А) и СИП 2(А)

Практика показывает, что в большинстве случаев для бытовых нужд в индивидуальном доме ставят кабель марки СИП-2А 3х16+1х25, с изоляцией всех жил сшитым полиэтиленом.

Структура кабеля СИП 2А

Этот кабель универсален, изоляция выдерживает температуру нагрева до 90°С, его можно использовать для сети с одной и тремя фазами.

Сечение провода от столба к дому. Какой кабель нужен для ввода в дом

Планируя постройку дома, к участку, где он будет расположен, требуется подвести электричество. Разберем, каким способом можно провести электричество от столба до дома. Ввод кабеля в строение производится вслед за окончанием строительства двумя вариантами: подземным или воздушным. Воздушная электрическая линия несложна в монтаже и в обслуживании, любые возникающие в ней повреждения легко исправляются.

Данный способ подведения электричества используется чаще, чем подземный, так как он дешевле. Подключение электричества от столба к дому воздушным путем выполняют в два этапа. Сначала производят прокладку провода от столба до дома, затем идет ввод в строение электричества. Ответвление от столба, то есть проводка — это участок кабеля, протянутый от столба к изолятору, закрепленному на наружной стене строения.

Под вводом подразумевается участок, который идет от изолятора до щитка в доме. При расстоянии от столба к дому от 10 до 25 метров, провода должны браться с сечением: алюминиевые провода предусматривают минимальное сечение в 16 кв. мм, медные — не меньше 4 мм. Если расстояние от дома до столба более 25 метров, то имеет смысл устанавливать промежуточные столбы.

Стандартное расстояние между электрическими столбами — до 50 метров. Наружную электропроводку размещают так, чтобы избежать соприкосновения с балконами, металлическими оградами, заборами, высота расположения так же должна быть достаточной. Провода ведут по стенам, причем горизонтальная проводка над крышей и под балконом предполагает расстояние 2,5 м, под окном — 50 см.

Вертикальная проводка допускает приемлемое расстояние до окна 75 см, до балкона — 1 м, непременно учитывают возможное колебание проводов. Кабель в строение вводят через стены в изоляционных трубах. Ввод электрической линии под землей намного затратнее из-за дорогих расходных материалов, чем воздушный ввод, хотя и эстетичнее, так как скрытые провода не портят внешний вид участка в отличие от воздушного.

Для выполнения подземного ввода кабель прокладывается вниз к траншее по столбу, защищая стальной трубой от любых механических воздействий на высоту до 3 метров. Глубина укладки кабеля с учетом напряжения предполагается от 70 см до 1 метра. От подземного кабеля до фундамента строения должно быть расстояние не меньше 70 см.

Не допускается прохождение электрических линий под фундаментом зданий, в земле. При прокладывании кабеля в саду, следует помнить о том, что расстояние от кабеля до деревьев не может быть менее 2 метров, а до кустарников приемлемое расстояние — 75 см.

Как же выбрать кабель от столба до частного дома?

Провода от столба к дому лучше всего брать СИП, то есть самонесущие изолированные провода. Подключение электричества к частному дому своими руками производить опасно, лучше, чтобы эти работы проводили специалисты. Для этого необходимо обратиться в РЭС того района, где расположен дом, написать заявление на подключение, а также указать потребляемую мощность.

Подключение к электрической сети частных домов чаще всего производится при помощи кабелей СИП (самонесущий изолированный провод).

Это специализированный кабель, пригодный только для наружной сети (в его составе алюминиевые жилы). Кабель подключается через воздушное ответвление от линии электропередачи.

По техническому регламенту монтаж СИП кабеля от столба к дому должен осуществляться сертифицированными специалистами. Своими руками такие работы выполнять не рекомендуется, поэтому данная статья дается только в ознакомительных целях.

Способы электромонтажа закрытой проводки

Основное отличие скрытой проводки – ограничение по использованию способов прокладки. По нормам ПУЭ, точнее, согласно пункту 7.1.38, все компоненты проводки, проложенной за подвесными потолочными системами, в фальшь-стенах из гипсокартона и коробах приравнивается к скрытому варианту прокладки электросетей.

Правила пожарной и электробезопасности гласят, что для скрытой проводки можно использовать только два вида изделий – полимерную электротехническую гофру и металлическую трубу или короб из аналогичного материала, специально предназначенные для этих целей.

Рассмотрим один из примеров сооружения электропроводки в загородной даче:

Для установки выключателей и розеток желательно выбрать независимую от сруба неподвижную или малоподвижную стену, к примеру сооруженную из пенобетонных блоков или гипсокартона:

С внутренней стороны металлические элементы должны быть оцинкованы или окрашены, чтобы в процессе эксплуатации не покрылись коррозией.

Для прочного соединения недостаточно раструбного или похожего способа, поэтому применяют пайку, электросварку, муфтовые и резьбовые соединения.

Вариант скрытой проводки в металлических трубах – в дальнейшем потолок будет закрыт подвесной конструкцией. Это решение приемлемо для прокладки кабеля в деревянных перекрытиях, внутри стен и перегородок

Использование металлорукавов, гофры и коробов из ПВХнг также допустимо, но при условии оборудования подкладки из материала, не поддающегося горению: бетона, алебастра, штукатурки.

Основные этапы прокладки закрытой электропроводки:

1. Разметка трассы. Необходимо рассчитать протяжку линий так, чтобы количество поворотов и пересечений было минимальным.
2. Подготовка стен и перекрытий. Она включает в себя выдалбливание штроб, высверливание отверстий.
3. Прокладка металлических труб. Размер изделия подбирается так, чтобы кабель занимал не более половины внутреннего пространства.
4. Монтаж металлических коробок под выключатели и розетки. Медные трубы прикрепляют к коробкам развальцовкой, стальные – с помощью гаек.
5. Установка распаечных коробок. В идеале они должны соединяться с трубами сварным методом или пайкой, чтобы обеспечить 100%-е заземление.
6. Электроизмерения. Все металлические элементы установок должны присоединяться к шине РЕ (все без исключения линии должны быть с заземляющим проводником).
7. Протяжка кабеля в трубы. Чтобы поместить провода внутрь металлических труб, используют специальные протяжные тросы.
8. Установка розеток и выключателей. При разделке кабеля необходимо делать небольшой запас проводов на случай ремонта или замены оборудования.

После того как электромонтаж скрытой проводки закончен, необходимо связаться с представителями электролаборатории. Многие забывают, что технический отчет о состоянии проводки и качестве монтажа – обязательный документ.

Правила пожарной безопасности регламентируют параметры стальных труб для скрытой электропроводки. Трубы и короба из стали с толщиной стенки 2 мм (и менее) устанавливать в помещениях с повышенной степенью влажности и с конденсатом на стенах (потолках) запрещено (+)

Стоит понимать, что установка скрытой проводки в стальных, а уж тем более в медных трубах – невыгодное с материальной точки зрения мероприятие.

Кроме дорогостоящего материала необходимо часть средств потратить на хороших специалистов, так как далекому от электромонтажа человеку с проектированием скрытой проводки не справиться, а для монтажа нужен квалифицированный специалист.

Устройство электрощита

Внешняя
проводка в деревянном доме подводится к распределительному
щиту. Далее ток поступает на оборудование, которое отвечает за безопасность и
точную работу электросистемы. Для деревянного дома предпочтительнее
металлическая коробка на 15 модулей и заземляющей шиной.

Установка подразумевает следующие требования:

• Расположение в 120-140 см над
  полом.
• Задняя стенка наглухо крепится к
  поверхности стены саморезами.
• Если используется больше 15
  модулей, то необходимо установить внутри две дин-рейки.

Часто УЗО не ставят, так как при наличии
автоматов не требуется. Но специалисты электрики советуют установить. Оно
понадобится, когда придется вручную отключить дом от подачи напряжения.

https://youtube.com/watch?v=lTPLwJUIS5w

Ввод в шкаф учета

Главный вопрос при монтаже на фасаде – где и как подключить СИП? Можно конечно сделать ввод провода непосредственно в распредшкаф, но тогда возникает головная боль с прокладкой СИП по фасаду и самое главное — с подключением алюминиевой жилы к вводному автомату.

СИП — это многожильный провод, а по ГОСТу такие контактные соединения требуют обязательного использования наконечника. Без него через год у вас будет наблюдаться вот такая картинка.

Как решается данная проблема читайте в отдельной статье.

Спойлер: самый простой и удобный вариант в этом случае — опрессовка жилы СИП штифтовыми алюминиевыми наконечниками НША 16-14. Или еще лучше НШАЛ (наконечник штифтовый алюминиевый луженный).

Такие есть в наличии у EKF.

Ошибка №14
Не заводите алюминиевые жилы СИП напрямую в счетчик.

Через год или два клеммы на нем выгорят и вам понадобится новый прибор учета.

Тем более ПУЭ говорит, что перед счетчиком должен быть обязательно установлен коммутационный аппарат.

Многие монтируют высоко на фасаде распредкоробку, в которой собственно и происходит расключение жил и переход на медный кабель. Однако выглядит это все громоздко и некрасиво.

Кроме того, коробку на деревянном основании желательно ставить металлическую, а не пластиковую. Пластик с годами высыхает и разваливается.

Но и металл вовсе не подарок. Со временем он начинает ржаветь и грязные потеки от него растекаются по фасаду.

Самостоятельное подключение своего дома проводами СИП к линии

Подведение СИП к дому можно выполнить своими руками, а вот его подключение к линии придется доверить электромонтерам. Однако чтобы правильно выполнить монтаж кабеля, необходимо ознакомиться с техническими нормами, которые можно узнать в соответствующей организации. Предъявление таких требований обосновано безопасностью всей линии, а не только своего дома.

Основные требования по установке

Чтобы провести от линии в свой дом кабель СИП надо знать основные требования:

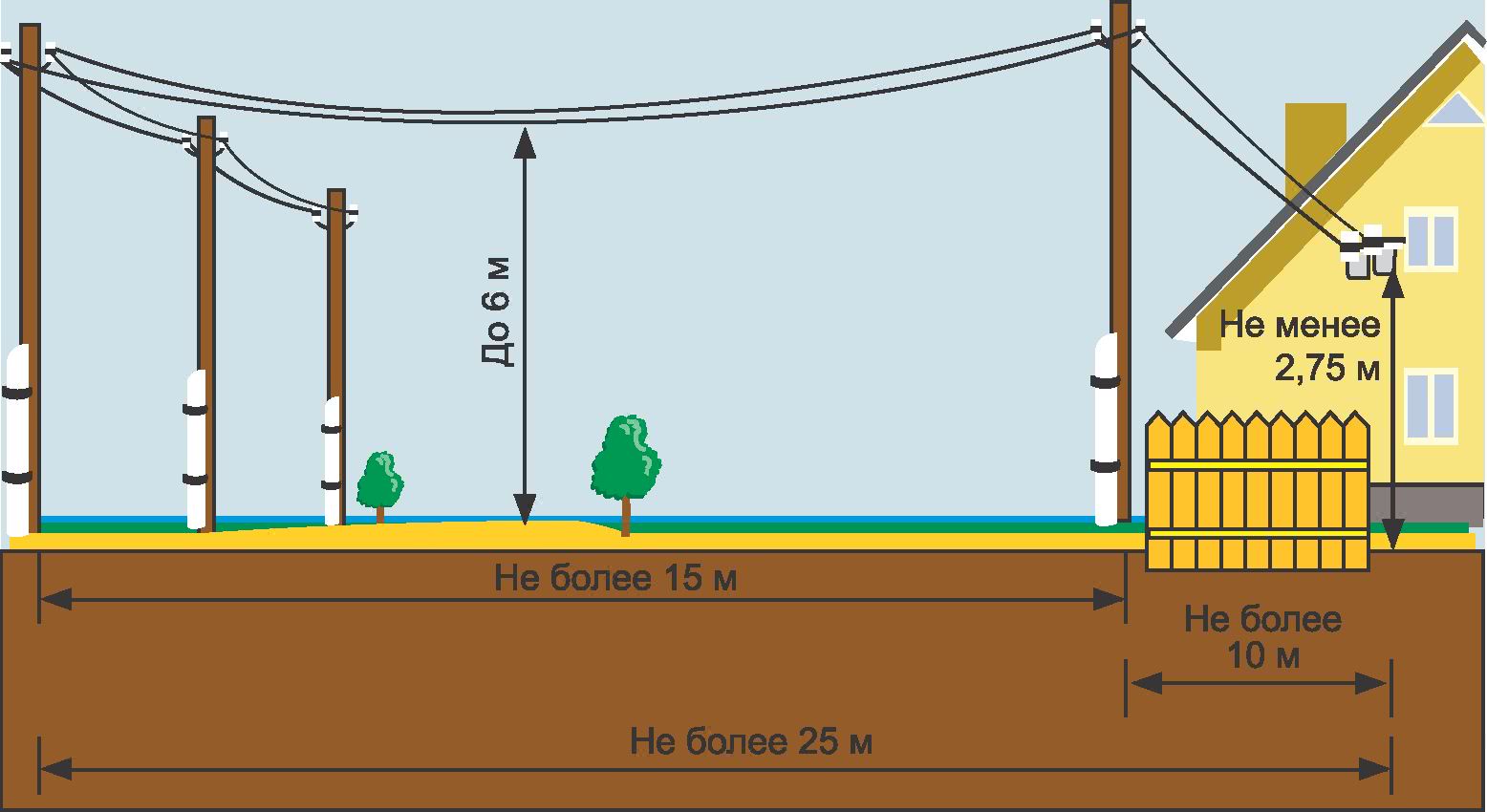

• минимальная высота подводящего кабеля над землей составляет 2,75 м;
• аналогичное расстояние надо выдержать от окон, дверей и лоджий.

Обычно подключение потребителя выполняют кабелем СИП 4 без несущей жилы. Сечение такого провода составляет 16 мм2, что отвечает требованиям ПУЭ. Жилы меньшего сечения могут не выдержать нагрузки, поэтому такие кабеля запрещено использовать для ввода в дом.

Перед тем как начать тянуть в дом кабель своими руками, надо нарисовать точную схему его прохождения от столба к зданию. Это поможет сделать замеры для приобретения провода. Причем покупать СИП надо с небольшим запасом, рассчитывая на погрешности замеров

Важно обратить внимание на количество жил кабеля. Если подключение будет однофазным, к дому достаточно подвести 2 жилы, то есть фазу и ноль. Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы.

Ввод дома придется подключать к магистральной линии. Для этого на каждую жилу потребуется поставить специальный соединитель. Лучше всего СИП соединять прокалывающими зажимами. Они избавят от зачистки концов кабеля и обеспечат герметичность соединения.

При прокладке своими руками воздушной линии подключения от столба к дому надо учесть нормы ПУЭ. В правилах четко прописано, что максимальное расстояние от ввода потребителя до опоры составляет 25 м, иначе придется устанавливать промежуточный столб.

Варианты подключения ввода

Протянуть СИП от столба к дому можно воздушным путем или под землей. Первый способ проще. К тому же кабель всегда находится под присмотром и к нему есть свободный доступ для ремонта. Подземная прокладка сложнее, однако, это оберегает провод от случайного обрыва.

Какой из способов предпочтительнее, выбирает сам хозяин дома, а работы по монтажу ведутся следующим образом:

1. При воздушном подключении кабель крепят анкерными крепежами к фасаду здания. Для эстетичности его можно проложить внутри гофры или пластикового корпуса. К сведению, если стены дома деревянные, то использование короба обязательно.
2. Подземное подключение предусматривает рытье траншеи от дома к столбу на глубине 800 мм. Провод прокладывают в ПВХ трубе или гофре. На поверхность выходят только концы у столба и фасада здания. К стене кабель фиксируется аналогично анкерами, как и для воздушного подключения.

Дальнейшие работы предполагают ввод провода в здание.

Какой провод лучше ввести в дом?

Часто возникает спор, что СИП не подходит для ввода внутрь здания. Почему? Ведь он изолирован, к тому же устойчив к воздействию многих негативных факторов. На самом деле – это так, и его можно ввести внутрь дома. Однако СИП очень жесткий и плохо гнется, что увеличивает сложность монтажа. Внутри здания рекомендуется прокладывать кабель с медными жилами, так как этот металл является лучшим проводником электричества. Многие электрики рекомендуют делать внутренний ввод кабелем ВВГнг.

Чтобы сделать ввод в дом, на фасаде устанавливают распределительный щиток. К нему подводят СИП, внутри подсоединяют к автоматам, электросчетчику, а от них выводят уже медный кабель внутрь дома.

Подключение СИП на опоре

Финалом работ является подключение всего ввода к магистральной линии. При подземной прокладке выходящий из гильзы СИП поднимают по столбу, закрепляя его хомутами

Важно, чтобы пластиковая гильза выходила из земли на высоту 2 м

При воздушном подключении на фасаде СИП фиксируют зажимом к анкерному кронштейну. На столбе устанавливают роликовый блок и по нему на себя натягивают провод. Конец СИП на столбе крепят зажимом с петлей, насаживая его на анкерный кронштейн.

Подсоединение СИП к изолированной магистральной линии выполняется теми же прокалывающими зажимами. Если требуется соединить СИП с неизолированными проводами линии, используются соединительные алюминиевые гильзы. Внутрь вставляют концы магистральной и СИП жилы со снятой изоляцией, после чего производится прессовка гильзы. Могут также использоваться болтовые соединители для абонентских ответвлений.

Первая подача электроэнергии потребителю осуществляется в присутствии представителя энергетической компании.

Виды подключения дома к ЛЭП

Существуют три основных способа ввода в дом электричества:

1. Подключение дома к воздушной линии с помощью алюминиевого, не изолированного провода.
2. Подключение с помощью СИП-кабеля.
3. Подземное подключение.

Первый способ, в настоящее время используется крайне редко. Если по каким либо причинам произойдёт разрыв фазного провода, то он будет представлять серьёзную опасность для жизни и здоровья людей, проживающих в данном доме. Кроме поражения электрическим током, возможно короткое замыкание двух проводников при провисании проводов или падения на них каких-нибудь тяжёлых предметов. Иногда виновниками неполадок на открытых линиях электропередач могут являться крупные птицы, которые попадаю между двумя провисшими не изолированными проводниками. Подключение с помощью самонесущего изолированного провода наиболее безопасный вариант воздушного подключения к домовладению электрического тока. Изоляция такого кабеля очень надёжна и хорошо защищает от возникновения короткого замыкания проводки. Если в результате непогоды произойдёт обрыв провода, то он не будет представлять опасности для людей. Подземное подключение электричества, является самым дорогим вариантом электрификации домовладения. Использование этого метода полностью исключает вероятность обрыва кабеля. Для осуществления такого метода подключения, потребуется приобрести специальный бронированный кабель.

Ввод электричества в деревянный дом

Эксплуатировать деревянное строение, возможно только в том случае, если будет полностью исключена вероятность короткого замыкания и перегрева вводной электропроводки. Многие владельцы деревянных домов не знают как увеличить безопасность такого строения. Прежде чем осуществить ввод электроэнергии необходимо привести внутреннюю проводку в надлежащее состояние. При эксплуатации электрических приборов в деревянном строении должны соблюдаться следующие правила:

1. Не допускается свободное перемещение вводной электропроводки. В этом случае возможно перетирание изоляции провода с образованием короткого замыкания. Высока вероятность обрыва вводного провода, если он будет случайно зацепленным каким-либо объектом при перемещении.Поэтому прежде чем осуществлять подключение к ЛЭП, необходимо обеспечить безопасную высоту вводного провода. Часть проводки на доме должна быть помещена в специальные кожухи, каналы, рукава, которые исключают свободное перемещение провода.
2. Соблюдать правила подключения мощных приборов. Использование таких потребителей электричества, требует выделенной линии электропроводки. При подключении приборов большой мощности следует оборудовать данный контур отдельным автоматическим предохранителем (электрическим автоматом).Схема подключения мощных приборов должна быть проработана ещё на стадии проектирования дома.
3. Стараться избежать подключение электроэнергии не изолированным проводом. Если к деревянному дому подключается не изолированный алюминиевый провод, то возможно возгорание конструкций при возникновении короткого замыкания в непосредственной близости от деревянного строения.
   Чтобы избежать негативных последствий неправильного подключения электричества к деревянному дому, необходимо после приведения внутренней проводки в надлежащее состояние, осуществить подключение с помощью самонесущего изолированного провода (СИП) или осуществить подземный ввод электричества. Такой способ подключения электричества, является самым безопасным для этой категории домовладений.

Подземный ввод электричества используется для подключение не только частных домов, но и многоквартирный объект в условиях городской застройки, также подключается таким способом.

Работы осуществляются в такой последовательности:

Получить разрешение на подземное подключение дома. Прежде чем осуществлять ввод электричества в дом под землёй, необходимо произвести необходимые расчёты и получить разрешение на проведение земляных работ. Рассчитать сечение проводника и марку используемого провода должны специалисты, также необходимо согласовать прокладку траншеи от опоры ЛЭП до фундамента дома. Глубина, на которую укладывается кабель, обычно, составляет 0,7 — 0,8 метра, и если на пути прокладки кабеля имеются другие подземные коммуникации, то необходимо согласовывать проведение земляных работ с представителями коммунальных служб. Когда все разрешительные документы будут готовы и электрическая схема будет рассчитана, можно перейти к осуществлению подключения электрического тока к деревянному дому.
От опоры ЛЭП до фундамента деревянного дома делается траншея глубиной около 0,8 метра. Место входа электрического кабеля в грунт усиливается с помощью металлической трубы, которая должна быть поднята по опоре ЛЭП  на высоту до 2 метров.
Обычно, ввод электричества в деревянный дом, не требует производить отверстия в фундаменте, поэтому кабель в этом месте свободно проводится под ним и выводится непосредственно за стеной дома. Необходимо в месте ввода кабеля в здание, (учитывая, что грунтовые воды могут проходить слишком близко, или в случае, когда грунт подвержен значительной деформации), применять асбестовые или железобетонные трубы, в которых происходит размещение кабеля. Необходимо тщательно герметизировать такое размещение токопроводящего материала, от возможного попадания внутрь трубы грунтовых вод. Если этого не сделать, то при замерзании воды, может быть повреждена токоведущая жила кабеля. Если для подключения электрического тока в деревянное домовладение понадобится пробить отверстие в фундаменте, то, диаметр такого отверстия должен в несколько раз превышает ширину кабеля.В отверстие необходимо установить толстостенную металлическую трубу в которой и будет проложен электрический кабель

Когда кабель будет уложен по всем правилам траншею зарывают, предварительно разместив под землёй над кабелем ленты с надписью: «Осторожно кабель».

Как проложить кабель в земле видео смотрите ниже:

Способы, используемые для подключения к электрической линии

Следует особо подчеркнуть, что подключение к электрической линии должно производиться только лишь специалистами, имеющими право на выполнение работ такого рода. Все же остальные действия могут выполняться домовладельцем своими силами.

Чтобы подать электропитание в свой дом, можно взять на вооружение любой из следующих двух способов:

• Воздушный, являющийся самым недорогим и простым. Однако, выбрав этот способ, нельзя забывать о тех недостатках, с которыми он сопряжен – возможность повреждениями подвода порывами ветра, упавшим с крыши снегом, ветвями соседних деревьев.
• Подземный, эстетичность и безопасность которого не подлежит сомнению. Недостаток же его состоит в большой трудоемкости работ и их существенной стоимости

Воздушный ввод

При вводе электричества данным способом кабель, идущий от столба к дому, просто подвешивается в воздухе. На самом доме он должен закрепляться на фарфоровой арматуре, причем ввод в здание должен обустраиваться на минимальной высоте 2,75м.

Для подводки должен использоваться кабель СИП, достоинства которого состоят в повышенной прочности и в наличии изоляции, неподверженной негативному воздействию ультрафиолета. Для ввода, должны применяться кабели ВВГнг или КВВГнг, присоединяемые к СИП на роликах фарфоровой арматуры. Пропускание кабеля СИП через толщу стены запрещено правилами пожарной безопасности.

Работы по подвеске подводящего кабеля должны выполняться специалистами. На долю хозяина выпадает подготовка точки ввода, куда необходимо вставить металлическую гильзу или толстостенную трубу. Отверстие ввода должно выбираться там, где исключено формирование влаги или наледи, и располагаться в стене.

Выбирая вводную втулку, следует исходить из того, что толщина ее стенок должна составлять:

• при сечении кабеля 4 мм2 -2,8 мм;
• при сечении кабеля 6-10 мм2 -3,28 мм.

Снаружи дома втулка должна выступать на расстояние 20-30 см.

Подземный ввод

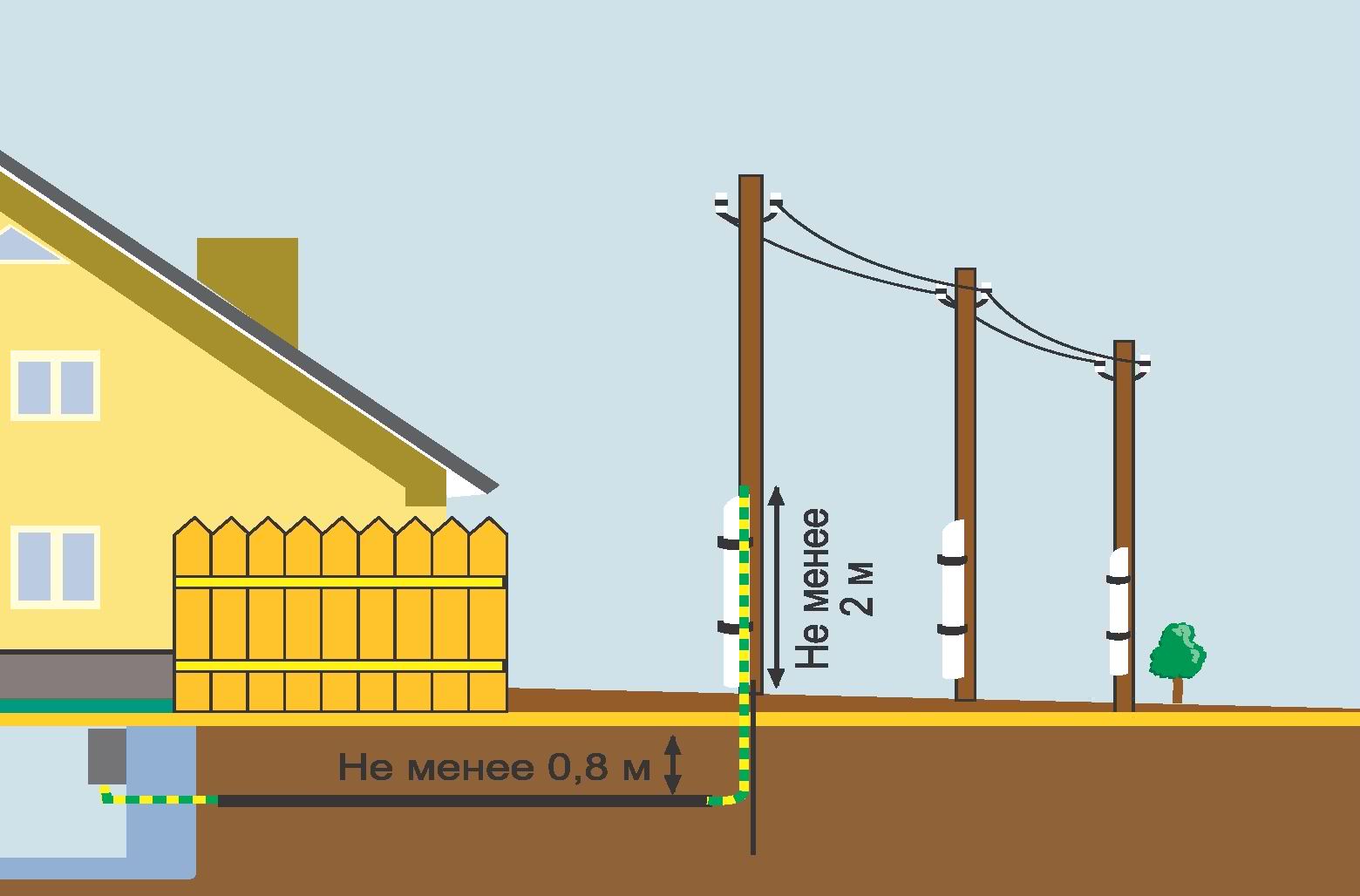

Для подводки этим способом в траншею укладывается кабель ВВБШв, располагающийся в трубе, заложенной на глубине 1,2-5м. Минимальное сечение используемого кабеля должно составлять 16 мм2. Трубы прокладываются вплоть до вводного устройства с небольшим уклоном в сторону улицы. Концы труб должны быть заделаны так, чтобы исключалось проникновение в них воды и влаги.

Кабель должен вводиться через толщу фундамента, а не под ним.

Ответвление по воздуху

По современным требованиям такое ответвление должно быть выполнено изолированным алюминиевым проводом сечением не менее 16 кв. мм (большее сечение выбирается в зависимости от расчётной мощности). Лучше всего для этой цели подходят самонесущие изолированные провода СИП-2А или СИП-4.

Эти токопроводящие изделия помещают в изолирующую оболочку из сшитого светостабилизированного полиэтилена. Такая изоляция устойчива к разрушительному воздействию ультрафиолетового излучения. Срок службы СИП составляет более 25 лет.

Кабель СИП. Фото с сайта mockwa.com

Их достоинства, по сравнению с другими решениями для воздушного ввода, хорошо известны электромонтажникам. Однако при размещении щита учета на опоре линии электропередач часто возникает проблема качественного присоединения алюминиевого провода к выводам модульных аппаратов.

К сожалению, многие модульные приборы, представленные на российском рынке, не состоянии обеспечить качественное и долговечное соединение выводов и многожильного провода СИП. Попытка непосредственного присоединения СИП к выводам выключателей обычно приводит к тому, что через некоторое время в месте контакта возникает перегрев и разрушается изоляция провода.

Соответственно, зажимы для присоединения алюминиевых проводников должны быть также изготовлены из алюминия или алюминиевого сплава, или же содержать устройства компенсации расширения, например, пружинные шайбы.

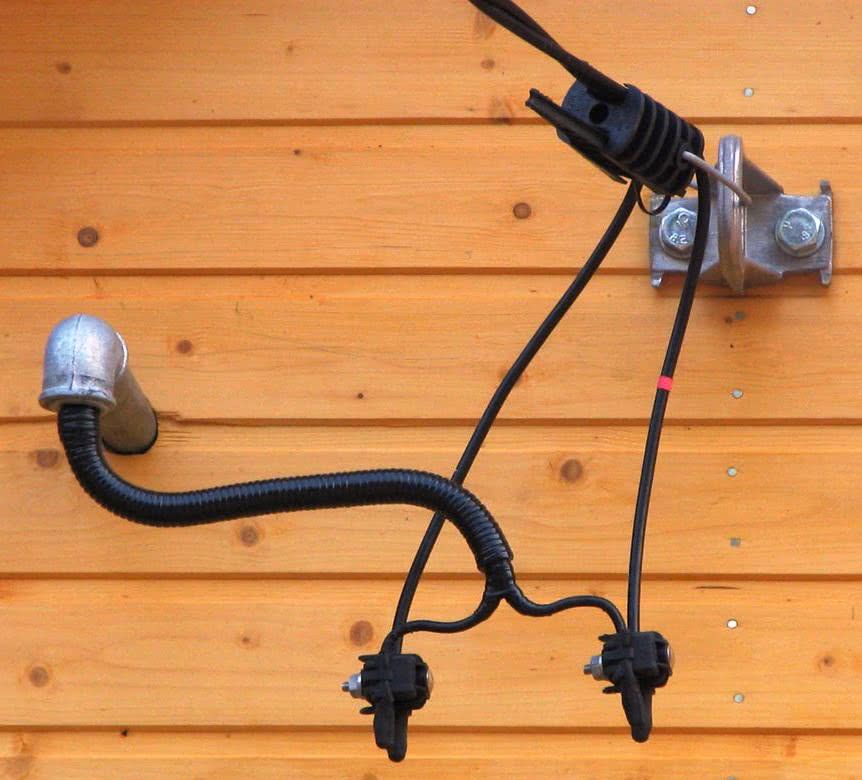

Вводить СИП непосредственно в деревянный дом нельзя, так как согласно действующим ПУЭ в жилых помещениях не допускается проводка кабелем с алюминиевыми жилами. Возможно, из-за того, что изоляция СИП не является самозатухающей и легко поддерживает горение. Поэтому следует перейти на проводку из меди.

Подводка электрокабеля к дому открытым способом. Фото: А. Маркин

Наиболее предпочтительный вариант – это кабель ВВГнг. Он предназначен для стационарной проводки, в том числе и на открытом воздухе. Индекс «нг» обозначает, что применена не распространяющая горение изоляция.

Кабель ВВГнг. Фото с сайта sibvolt.ru

Участок от наружной стены дома до распределительного щитка — самый опасный, поскольку не защищён никакой автоматикой, но проходит через сгораемые конструкции. Защита на трансформаторной подстанции не в счёт — она рассчитана на слишком большие токи и может не «почувствовать» даже короткого замыкания. Поэтому следует подумать о дополнительных мерах безопасности. Возможны варианты перечислены ниже.

Установка на вводе дополнительной защиты

На наружной стене дома в разрыв кабеля устанавливают двухполюсный (при однофазном вводе) или трехполюсный (при трехфазном вводе) автоматический выключатель (АВ) в специальном боксе в пыле- и влагозащищённом исполнении не ниже IP-55. Номинал автомата подбирают на одну ступень выше, чем вводной АВ в щитовой дома. Это нужно для того, чтобы в случае возникновения перегрузки первой сработала защита в щитовой, и не пришлось лезть по приставной лестнице под крышу.

Установка защиты на столб

Это — разновидность варианта №2, обычно её применяют во вновь подключаемых и реконструируемых дачных посёлках. На столб, от которого производится ответвление, выносят ограничивающие автоматы защиты и приборы учёта (счётчики).

Электросчётчик на столбе перед домом Такой способ подключения удобен в первую очередь энергоснабжающей организации (ЭСО), инспекторы которой могут контролировать расход электроэнергии, не заходя в дома.

Опять же установка ограничивающего автомата защиты позволяет умерить аппетиты абонентов и вынуждает расходовать электроэнергию в соответствии с выделенной мощностью. И хотя ПУЭ прямо предписывают располагать счётчики в помещениях (то есть, по сути, описанный вариант является нарушением) — такой способ подключения сейчас является повсеместной практикой.

Кабели для прокладки в земле

Если на вашем участке не остается возможностей проложить кабель от линии электропередачи к дому по воздуху, надо рассматривать возможность прокладки под землей. Эта технология более трудоемкая, приходится рыть траншею и цена кабелей существенно дороже.

Почти все модели, предназначенные для укладки в землю, имеют бронированную оболочку, которая выполняется из металлической ленты. Несмотря на это, в руководящих документах ПУЭ и ПТЭЭП (правила эксплуатации электроустановок потребителей) рекомендуют для надежности уложить кабель в пластиковых или асбестовых трубах. Эта мера снизит вероятность деформации кабеля при оседании грунта.

Не допускается пересечение кабельных линий с коммуникациями газовых водопроводных магистралей, под фундаментом зданий. Траншея должна проходить параллельно фундаменту на расстоянии не менее 0,6 м. В обычных местах глубина траншеи должна быть 0.8 -09 м, под дорогой автотранспорта 1, 25 м кабель должен быть в трубе.

Материалы сохраните в электронном виде на флешке или на облаке в соцсетях. При необходимости через много лет вы безошибочно сможете определить, где лежит кабель. Для прокладки кабеля от ЛЭП к РЩ дома чаще всего используют два вида АВБбШв – алюминиевые провода и ВБбШв медные провода.

Основные технические характеристики кабеля АВБбШв

Кабель с алюминиевыми проводами в ПВХ изоляции, бронирован оцинкованной лентой, внешняя оболочка из полихлорвинила. Жилы могут быть выполнены из одного цельного провода или скрутка проводов меньшего диаметра. Используется для сетей с напряжением до 3кВт. При правильной эксплуатации производители гарантируют работу в течении 30 лет. Структура кабеля устойчива к грунтовым водам и механическим повреждениям.

Расшифровка маркировки:

• А – алюминиевые провода;
• В – термостойкая ПВХ изоляция на жилах;
• Б – наличие защиты, две стальные ленты;
• Б – указывает на отсутствие защитной подушки между жилами и бронированной лентой.
• Шв – материал внешней оболочки шланг поливинилхлорид.

Такая структура надежно защищает изделие от жестких элементов грунта и грызунов.

Конструкция и технические характеристики кабеля ВБбШв

Этот кабель по конструкции аналогичен структуре АВБбШв за исключением того, что жилы проводников медные. Его применяют для наружной проводки по стенам зданий и бетонных ограждений, по другим сооружениям.  статью: → «Как сделать разметку под штробление стен и потолка под проводку?».

Это интересно: Провод ПВ-1 — основные характеристики, маркировка

Похожие записи:

Идеи поделки на тему «белый цветок» 11 видов крыш частных домов и их особенности Олифа «оксоль»: особенности и технические характеристики Правила выбора пластиковых панелей на потолок Как выбрать погружной насос для скважины 10 принципов дизайна кухни в классическом стиле
