Прокладка кабеля под землей: виды кабеля и способы укладки

Требования к электромонтажным работам

Первым делом нужно рассказать Вам о том, какие нормативные документы могут повлиять на то, как Вы будете выполнять монтаж электропроводки в земляной траншее. Итак, рекомендуем учитывать следующие ограничения согласно правилам ПУЭ, СНиП и ГОСТ при электромонтажных работах:

Глубина заложения кабеля в земле должна быть не менее 70 см. Если длина подземной линии будет менее 5 метров и при этом электропроводка будет дополнительной защищена трубой, допускается прокладывать проводник на глубине 50 см, как показано на картинке.

Под фундаментом дома проводить линию запрещается. Минимальное расстояние от фундамента должно быть 60 см. Если нужно проложить кабель от дома к бане (либо другой постройке) через фундамент, обязательно защитите транзитную силовую линию стальной трубой.
Расстояние между двумя кабелями в одной траншее должно быть не меньше, чем 10 см, на основании чего и выбирается ширина технологической канавы.
От деревьев нужно отступать не менее 2 метров для прокладки электропроводки в траншее, а от кустарников – не менее 75 см. Если Вы дополнительно организуете защиту кабельной линии трубой, этим правилом можно пренебречь.
Расстояние от водопровода и канализации должно быть свыше 1 метра, а от газовой трубы – не менее 2 метров.
Если не обойтись без пересечения кабельных линий в траншее, отделяющий слой земли должен быть от полуметра.
Сам проводник должен быть бронированным, специально предназначенным для прокладки под землей. Бронирующий слой необходим для защиты электропроводки от грызунов и механических повреждений.
Если Вы решили проложить кабель с помощью специальной лебедки, которая раскручивает барабан, механизм нужно дополнительно оснастить ограничителем (СНиП п.3.58). Ограничивающее устройство позволяет выполнить прокладку проводника с запасом (змейкой), чтобы не было натяжки линии.
Если нужно самостоятельно выполнить соединение электрического кабеля под землей, используйте специальные муфты, как показано на фото.

Для дополнительной защиты силовой линии под землей (к примеру, при сильных просадках грунта) можно использовать асбоцементную трубу либо специальное кабельное сооружение из кирпича (укладывается поперек траншеи, как на фото ниже)

Использовать пустотелый кирпич категорически запрещается.

Обязательно поверх уложенного в земле проводника нужно самому проложить сигнальную ленту с надписью: «Осторожно, кабель!».

Учитывая данные требования и правила, Вы можете быть уверенным, что прокладка кабеля в траншее не подвергнет угрозе Вас и линию домашней электропроводки! Это конечно же не все ограничения, которые существуют в правилах ПУЭ и СНиП, но для домашних условий предоставленных требований будет достаточно даже при подключении участка от столба к дому.

Воздушный ввод кабеля

Подключение электричества к дачному дому от столба можно произвести с помощью воздушного ввода. Данный способ подразумевает натяжение кабеля от ЛЭП до щитка с помощью анкерных болтов на опоре. Ввод провода нужно делать не ниже, чем на 2 м 75 см над землёй, а при недостаточной высоте конструкции используются специальные стойки из труб. Она может быть изогнутой («гусак») или прямой.

Если высота дома соответствует нормам, то на стене устанавливается щиток с устройством защитного отключения. Пространство от столба до места ввода должно составлять до 10 м. Если оно больше, то требуется установить дополнительную опору, которая будет вмонтирована на промежутке до 15 м от линии электропередач.

Отвод от столба делается проводом с сердечником из меди и с сечением от 4 мм² (длина до 10 м) до 6 мм² (от 10 до 15 м) и 10 мм² при длине кабеля больше 25 м. Если сердцевина провода состоит из алюминия, то её диаметр должен составлять не меньше 16 мм. Если для ввода электричества в дом используется СИП, то для его подключения требуется специальная арматура и изолятор из стекла, полимера или фарфора.


Видео описание

Как производится прокладка вводного кабеля по воздушным линиям, показано в видео:

Первая нужна для защиты кабеля от схода снега или падения дерева. При этих происшествиях арматура ломается, но кабель остаётся целым. Изолятор требуется для защиты перемычек, так как из-за жёсткости СИП его нельзя напрямую подключить к щитку. Для этого к нему крепится более мягкий кабель. Также при соединении алюминиевых и медных проводов запрещается производить скрутку. Для этого все перемычки требуется делать из клеммных коробок, а для их защиты использовать изоляторы.

При натяжении кабеля следует учесть, что его высота над пешеходной зоной должна составлять не меньше 3,5 м, а над проезжей частью требуется расстояние до земли от 5 м. Силу натяжения требуется регулировать с помощью динамометра. Преимущество воздушной прокладки в том, что требуется мало ресурсов для подключения кабеля, а также есть возможность быстрой замены провода.

Недостатком такого ввода является то, что электропроводка открыта и может подвергаться повреждению деревьями, погодными условиями или другими механическими способами. Также висящие провода препятствуют подъезду крупногабаритного транспорта (автокраны, автовышки, пожарные машины).


Провод проложен по воздушным линиямИсточник samelectrik.ru

Расчёт кабеля

Требуется знать какое сечение нужно для 15 кВт и 380 для ввода в дом, так как при алюминиевом и медном сердечнике оно имеет разные характеристики, а также отличается при разном способе подключения. Для открытого введения при напряжении в 380 В и мощности в 15 кВт требуется медная жила с сечением от 4 мм², и способная выдержать силу тока от 41 А, а для алюминиевого провода – от 10 мм² и силой тока от 60 А.

Для проложенных в трубе кабелей медные жилы должны иметь сечение от 10 мм², а для алюминиевых – от 16 мм². Длина кабеля зависит от расстояния места ввода до столба, а также наличия дополнительных креплений или подпорок.


В первую очередь провод подводят к счётчику электроэнергииИсточник i.ytimg.com

Коротко о главном

Кабель для прокладки в земле на 15 кВт мощности сети нужно брать с защитой или прокладывать его в трубе. Сечение такого провода должно составлять от 10 мм².

Кабели бывают для воздушного и подземного размещения.

Проводить кабель через стену нужно в металлической трубе под небольшим наклоном.

Сечение кабеля напрямую зависит от способа его ввода, а также материала из которого он изготовлен.

Для сети в 15 кВт с напряжением в 380 В требуется устанавливать дополнительный трёхполосный автомат.


Рытье траншеи под кабель – расстояния и размеры

Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?Ошибка №2Во-первых, данную траншею нельзя копать вплотную с фундаментом дома.

Необходимо выдержать определенное расстояние в 60см.

После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.

Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать.

Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.Ошибка №3С учетом того, что под ним будет песчаная подушка в 10-15см, общая глубина траншеи должна быть не менее 900мм. Не 0,8м, как многие рекомендуют, а именно 90см, и уж тем более не 0,7м.

Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?

Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.Самая главная причина такой глубины залегания – обеспечить оптимальный температурный режим работы кабеля.

Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.

Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.Второй момент такой глубины закладки – давление. Чем глубже лежит кабель, тем равномернее на него распределяется давление сверху. В особенности при внешних воздействиях — проезд авто по трассе КЛ, поставили сверху что-то тяжелое и т.п. Ошибка №4Если ваш ввод в дом проходит от опоры через дорогу, то здесь закапывать кабель нужно на еще большую глубину – 1000мм.

Минимальная ширина траншеи рассчитывается по формуле = диаметр кабеля + 100мм с каждой стороны для песчаной подушки.

Кстати, дабы такая трудоемкая работа по копке траншеи не пропадала зря, некоторые дополнительно укладывают в нее контур заземления. Вот только приэтом не забудьте про минимальные отступы в 300-350мм.

Ну а в случае защиты кабеля трубой, контур вообще не помеха. Ведь не обязательно, чтобы он был в форме треугольника или квадрата.

А если позволяет геометрия участка и расположение ввода, эту же траншею приспосабливают для одновременной укладки:

• вводного кабеля
• кабеля на видеодомофон
• уличного освещения
• питание автоматики откатных ворот

Шаг первый. Получение технических условий (ТУ) на подключение электроэнергии

Технические условия нужны для того, чтобы определить объемы работ выполняемых как самим абонентом, так и РЭС для подключения абонента к электросетям.  Требования, устанавливаемые техническими условиями, обязательно должны находится в соответствии с требованиями местных, государственных или, даже, межгосударственных стандартов.

Проще всего будет получить технические условия по минимальной стоимости, если соблюдаются такие условия:

1. Максимальная расчетная мощность энергопотребления в доме не будет не превышать 15 кВт в час;

2. В черте города до ближайших распределительных щитов с соответствующим классом напряжения расстояние от участка составляет не более, чем 300 метров, и не более 500 метров, в случае расположения дома за пределами городской черты.

Законодательство обязывает электросетевые компании предоставлять технические условия и заключать договоры на подключения к электроэнергии всех абонентов, которые потребляют не более 15 кВт в час, не зависимо от наличия такой технической возможности. В частности, об этом идет речь в правилах, утвержденных постановлением Правительства РФ №861 от 27 декабря 2007 года. При этом, время, отпущенное электросетевой компании на рассмотрение заявки и полное подключение для нового абонента не может превышать шесть месяцами от даты подачи заявления на подключение.

Зачастую электросетевая компания может затягивать сроки или стараться увеличить стоимость своих услуг.  По сути, поставщики электроэнергии являются монополистами, поэтому при подозрении на злоупотребление ими своими правами, не лишним будет подключить к процессу местное отделение Федеральной антимонопольной службы или Роспотребнадзора. В этом случае удастся избежать со стороны электрокомпании специального завышения расстояния по прямой до ближайших распределительных объектов электроснабжения и даже опор линий электропередач

Кроме того, важно помнить, что закон ограничивает стоимость полного комплекса услуг по подключению нового абонента, а не каждой услуги в отдельности.  Дополнительно надо отметить, что существует множество компаний-посредников которые занимаются подключением новых абонентов к электросетям. Стоимость их услуг может достигать более 10 тысяч рублей. При самостоятельном подключении эти деньги можно сэкономить, однако подключение дома к электроэнергии без посредников будет более долгим и сложным

При самостоятельном подключении эти деньги можно сэкономить, однако подключение дома к электроэнергии без посредников будет более долгим и сложным.

Порядок действий будущего абонента следующий:

1. В электросетевую компанию подается специальная заявка по установленной форме. К этой заявке необходимо приложить копию паспорта, а также копии правоустанавливающих документов на дом и земельный участок. Кроме того, электросетевая компания обязательно потребует ситуационный план расположения энергопринимающих устройств, которые будут присоединены к электрическим сетям. При этом, если объект подключения расположен в городской черте, то масштаб плана должен быть не менее 1:2 000, а если объект расположен вне территории города, то масштаб плана должен быть 1:10 000. В число таких устройств при этом, должны быть включены все щиты и рубильники, чаще всего, на одном участке для одного дома таких объектов не будет более одного. Заявление необходимо написать в двух экземплярах, один из которых останется у абонента с отметкой о получении.

2. Электросетевая компания должна рассмотреть заявку на предоставление ТУ в течение 30 дней со дня ее получения. По истечении этого срока будущий абонент должен получить сами технические условия на подключение дома к электроэнергии и проект договора поставки электроэнергии. В условиях договора должно быть прописано обязательство нового абонента по установку индивидуального прибора учета. Отдельно надо отметить, что если условия подключения отличаются от стандартных, то электросетевая компания может отказать в согласовании ТУ или существенно пересмотреть их условия. Кроме того, в нестандартных ситуациях работают другие сроки и цены.

Надо отметить, что требование в ТУ выполнить проект на электроснабжение по планируемой мощности до 15 кВт в час, является избыточным требованием. Однако, в случае превышения этой мощности, такой проект является обязательным.

Параметры, которые надо учитывать при выборе кабеля

В первую очередь  определится с токовыми нагрузками, которые будут проходить через этот кабель, чтобы определить толщину проводов, профессионалы этот параметр называют сечением проводов. Непосвященные люди иногда путают сечение с диаметром, это принципиально разные показатели.

Сечением считается S – площадь круга обрезанного провода.

Обычно частные жилые дома, дачные постройки потребляют 3-5 кВт. Но рекомендуется использовать более точную методику расчетов, она заключается в суммировании потребляемой мощности всех электроприборов в доме.

Таблица суммарной потребляемой мощности

Сложив мощность всех приборов бытовой техники, получим максимальную мощность, которая может потребляться в данном доме 5,7 кВт. Зная напряжение и мощность, просчитываем возможный максимальный ток нагрузки на проводах кабеля.

I(ток) = P(мощность)U(напряжение) = 5700Вт/220В = 25,9 А. Чтобы не тратить время на изучение сложной методики расчета сечения проводов при известных параметрах мощности, тока и напряжения, надо воспользоваться таблицами.

Исходя из стандартов сечения проводов, которые делают производители, были произведены расчеты и сведены в таблицы, которые есть в специальной литературе и на интернет ресурсах. Воспользуемся одной из таких таблиц, для кабелей с  медными проводами с одной фазой, так как большинство потребителей в частных домах используют эту схему подключения.

25А – по таблице соответствует сечению провода 4 мм2.

Существуют различные таблицы определения сечений проводов:

• для медных проводов;
• для алюминиевых проводов;
• по напряжению 220 или 380 В;
• по току или мощности.

Варианты с алюминиевыми проводами:

ПУЭ (Правила устройства электроустановок) определяет, что электропроводка в жилых домах выполняется медными проводами. статью: → «Монтаж электропроводки в доме: правила». Они обладают большей проводимостью, устойчивее к окружающей среде и долговечнее. Как недостаток можно отметить больший вес, но при большой проводимости сечение, соответственно и масса, уменьшается.

Однако так как ЛЭП прокладываются алюминиевыми проводами, чтобы избежать нагрева и лишних потерь от переходного сопротивления на контактах с разными металлами, допускается использовать кабель с алюминиевым проводом только на участках от линии электропередачи до РЩ, приборов учета расхода электроэнергии (счетчиков).

Определившись с необходимым сечением проводов в кабеле, надо уточнить маршрут и способ его прокладки. Существуют разные методы коммуникаций:

• по воздуху;
• под землей;
• по стенам зданий;
• вдоль поверхности заградительных сооружений (заборов).

Выбор и расчет вводного кабеля

Выше упоминался алюминиевый кабель АВВГ 2х10 мм2, возможно Вы задавались вопросом откуда взялась цифра? Все очень просто, перед покупкой мы сделали предварительный расчет этого проводника.

Расчет сечение кабеля для ввода в дом осуществляется по максимальному допустимому току, при котором нагрев проводника не вызовет повреждение изоляции вводного кабеля.

Т.е. наш кабель должен длительное время выдерживать ток, при котором сработает тепловой расцепитель автомата.

Ток срабатывания теплового расцепителя принимается большим на 15-20% чем номинальный ток автомата и рассчитывается по формуле:

Расчет тока теплового расцепителя

Теперь из ПУЭ, в таблицах 1.3.4 для медных проводников и 1.3.5 для алюминиевых проводников, мы выбираем необходимое сечение кабеля проложенного в одной трубе из столбца «одного двухжильного», равное или ближайшее большее.

Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами

Таблица 1.3.5. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами

Подключение ответвления к дому кабеля, спускающегося в траншею по опоре

При спуске кабеля ответвления в траншею, идущую к дому, нужно защитить кабель на опоре металлической трубой или металлическим кожухом. От земли защита кабеля должна заканчиваться на высоте не ниже 2 метров.

Соединение кабеля ответвления с распределительными проводами ВЛ нужно сделать делать пайкой, применяя для изоляции термоусаживающие трубки, а место снятия изоляции защитить специальной термоусаживающей перчаткой.

Иногда приходится делать поворот при ответвлении электропитания к дому. Ниже на рисунке показано поворотное соединение проводов СИП или кабеля на несущем тросе.

Elesant.ru

• 26 Правил электроснабжения и электропроводки деревянного дома. часть1, правила 1-7
• 26 Правил электроснабжения и электропроводки деревянного дома. часть2, правила 8-13
• 26 Правил электроснабжения и электропроводки деревянного дома. часть3, правила14-26
• Анкерные зажимы и кронштейны
• Арматура для СИП 2
• Ввод кабеля из траншеи в дом
• Вводное устройство. ВУ в частный дом
• ВРУ. Вводно-распределительное устройство дома
• ГЗШ. Главная Заземляющая Шина
• Глубинный заземлитель

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится  — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Виды изоляции. Какой кабель выбрать?

Чтобы продлить долговечность и повысить надежность кабеля, его защищают изоляцией. Сегодня применяется два вида изоляции: бумажная с пропиткой (АСБ) и пластмассовая (кабель ВБбШВ и АВБбШВ).

К достоинствам бумажных с пропиткой можно отнести хорошие электрические показатели при сравнительной дешевизне. Такой кабель отлично зарекомендовал себя в условиях высоких температур, он достаточно долговечен. Но такое исполнение электрического кабеля имеет свои минусы, которые ставят под вопрос возможность их использования под землей. Их главный минус – повышенная гигроскопичность. Соответственно, если возник вопрос, как проложить бумажный пропитанный электрический кабель под землей, то необходимо знать, что его нужно защитить полностью герметичной оболочкой. Еще один, наиболее значимый, недостаток такого кабеля – особенность пропитки его оболочки, которая со временем стекает в нижнюю часть кабеля, чем существенно сокращает долговечность и изоляционную прочность.

Бронированный силовой кабель ВббШв

Кабель бронированный алюминиевый АВБбШв

Кабель с пластмассовой изоляцией отличается наиболее приемлемыми техническими характеристиками для применения под землей. Кроме этого, ВБбШВ и АВБбШВ широко используют для подачи электричества в условиях повышенной влажности и пожароопасности. Поскольку для производства изоляционной части такого кабеля используют полиэтилен или поливинилхлорид, наиболее опасные условия его эксплуатации — постоянный или периодический контакт с острыми и кромками твердых тел различного происхождения. Если такой кабель перед укладкой в грунт должным образом не защитить, то он может через некоторое время получить механические повреждения и выйти из строя.

Существуют также марки кабеля, которые хоть и имеют достаточно хорошие характеристики, но совершенно не подходят для закладывания в грунт. К таким маркам можно отнести КГ и ПУНПа.

Исходя из вышесказанного, можно сделать вывод, что оптимальным для проведения электрического тока под землей считается бронированный медный кабель ВБбШВ и бронированный алюминиевый кабель АВБбШВ. Их преимущество в том, что они достаточно защищены от всех возможных механических повреждений стальной броней. Благодаря этому, закладка такого кабеля в грунт не требует использования сплошной трубы, что значительно упрощает процесс.

Кабели для прокладки в земле

При выборе провода для подземного ввода в дом следует обращать внимание только на качественную и надёжную продукцию, так как очень частой проблемой подобного ввода является пробой на землю

Современные кабели, изготовленные специально для прокладки в земле, имеют следующую изоляцию:

• Спрессованная бумага со специальной пропиткой.
• Полиэтилен.
• Поливинилхлорид.

Очень часто используют проводники ВБбШв или ПвБШв, которые помимо стандартной изоляции имеют ленточную броню. Кабель ААБл также популярен, но имеет меньшую стоимость, так как его оболочка выполнена из алюминия. Там, где существуют риски повреждений, чаще всего используют ПвКШп с проволочной сеткой.

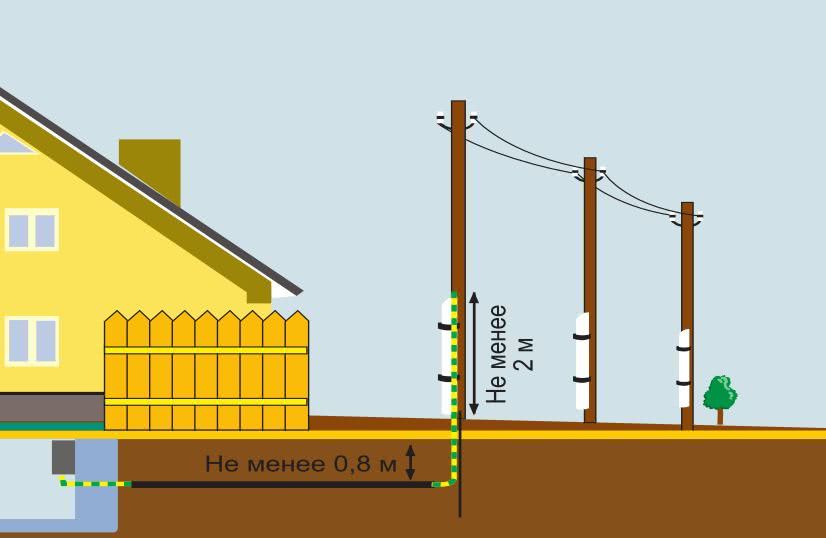

Подземный (траншейный) ввод электричества

Еще один способ сделать ввод электричества в деревянный дом — подземный, через траншею.

Ввод электричества в деревянный дом через траншею

В этом случае кабель по столбу опускается внутри стальной трубы, ее высота должна быть не менее 2 м от уровня земли. Затем, от столба до места входа в дом, роется траншея. Ее глубина:

• 0,7 метра, при прокладке кабеля в пластиковой или асбестовой трубе или под защитой кирпичной (бетонной) плиты
• 1 м — без защиты.

Кабель электропитания входит в дом тоже в металлической трубе. Его можно провести через фундамент (ленточный), но не под него. Второй вариант — поднять трубу по стене не менее чем на 2 метра, и на этой высоте провести через стену, причем, тоже в металлической трубе.

Способ провода элекропроводки через наружную деревянную стену

При подземном подключении к столбу рекомендуют использовать силовой кабель с медными жилами в усиленной изоляции, лучше — бронированный. При потребляемой мощности менее 15 кВт ограничений на сечение медных жил нет, но чаще всего используют кабель ВБбШв с жилой 10 квадратных миллиметров.

Все эти работы — вплоть до подключения питания к электросчетчику и его пломбировку — должна проводить специальная организация. Самостоятельное подключение запрещено, да еще и грозит штрафами: требуется согласованный проект и определенный уровень допуска. Но выбрать тип подключения, а потом и все остальные работы по монтажу электропроводки в доме — вы можете сделать своими руками.

Какой кабель нужен для подключения дома к электросети на 15 кВт и как его подсоединять

Для увеличения мощности энергосети в частных домах требуется проводить замену провода. Поэтому разбираемся, какой кабель нужен для подключения дома к электросети на 15 кВт. Рассмотрим, какой провод лучше использовать, каким способом вводить его в дом и какие бывают виды. Также определимся с тем, какой кабель нужен для подключения по воздуху или земле, какое должно быть расстояние от провода до земли или других находящихся рядом объектов.

Ввод электросети Источник infoelectrik.ru

Правила подключения

Чтобы осуществить ввод электричества в дом со столба, новые правила для подключения которого требуется знать для соблюдения закона, нужно иметь соответствующие навыки.

Стандартная мощность подключённой сети для ввода в дом на частных участках составляет 4-6 кВт, но если у владельца есть разрешение на строительство индивидуального жилища, то он имеет право на подключение к сети на 15 кВт. Это нужно для удобства использования электрических приборов с высокой мощностью.

Проведение питания должно производиться по проекту, который сделан с учётом технических условий, прописанных индивидуально для участка. Поэтому для подключения электросети с новой мощностью требуется подать заявление в компанию-поставщика энергии и указать нужную мощность (15 кВт) и напряжение (230/400 В). Эти параметры можно получить если посчитать суммарное потребление всех электрических приборов.

В новом техническом условии компания-поставщик должна указать разрешённую мощность, величину сечения кабеля, их марку и тип, а также требования к защите и подключению энергосети к дому.

Подсоединение к дому Источник domelectrik.ru

Самостоятельное подключение без согласования проекта и допуска от энергопоставщика повлечёт штраф, но выбирать тип соединения и участвовать в обсуждении выбранных материалов рекомендуется тем, кто в этом хоть что-то понимает. Прокладка кабеля из алюминия запрещена по конструкциям, которые подвержены воспламенению. Поэтому нужно производить замену на медные аналоги.

Расстояние от балкона требуется делать от 1 м для изолированных и от 1,5 м для голых кабелей, а от глухой стены – от 20 см для защищённого и 1 м для провода без покрытия. Также неизолированные воздушные линии электропередач запрещается проводить над строениями в целях соблюдения безопасности.

Это важно! Любые действия с ЛЭП требуется производить только при полном отключении нужного участка, а также с наложением переносного заземления. Схематичное определение расстояния Источник www.allremont59.ru

Схематичное определение расстояния Источник www.allremont59.ru

Разновидности кабеля для сети на 15 кВт

Требуется знать, какой кабель использовать для ввода в частный дом: 3-х фазный или однофазный. Подключение при помощи первого варианта подразумевает уменьшение нагрузки на сеть и номинала вводного автомата. Недостатком является то, что размер распределительного щитка будет больше, чем при однофазном подключении, так как автоматы выключения питания будут занимать 3-4 модуля.

Также трёхфазные устройства защитного отключения имеют больший размер. Но такой тип вводного кабеля даёт возможность подключить к дому асинхронные электрические устройства, котлы, электроплиты или отопительные системы.
