Схема подключения одноклавишного выключателя

Оглавление

Для чего нужен проходной выключатель и как он работает

Такой выключатель применяется для управления лампочкой из разных мест, то есть включить свет можно при входе в помещение, чтобы осветить себе путь, а выключить – в другой части комнаты или в другой комнате (в коридоре, на лестничной клетке, возле кровати в спальне). Получается, включить/выключить свет можно любым из проходных выключателей из всей цепи (их может быть несколько – два и более). Это позволяет экономить электроэнергию.

Принцип работы такого устройства следующий. К переходному выключателю подводятся фаза и ноль. При этом во время изменения положения клавиши устройства цепь замыкается, и лампочка горит. Соответственно, при выключении с первого, второго или третьего такого переключателя происходит размыкание проводка фазы, но тут же замыкается другой проводок фазы (нейтрального положения нет).

Внешне он немного отличается от непереходного: у него изображены две стрелочки на лицевой двигающейся панели (на клавише), одна из которых показывает вверх, вторая – вниз.

У проходного выключателя имеется один вход и два выхода, что является ключевым отличием от простого выключателя у которого только один вход и один выход. Это значит, что проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.

Внутренние отличия могут быть сразу определены опытным взглядом электрика, но на всякий случай под корпусом проходного выключателя нарисована схема, взглянув на которую можно сразу определить, что перед вами находится именно проходная модель устройства. К сожалению, на изделиях китайских фирм-производителей такая отметка может часто отсутствовать. А вот такие фирмы, как Лезард, Вико и Легранд, наносят разметку.

Виды клемм для соединения проводов: советы по выбору

Схема подключения УЗО: инструкция, методы, ошибки

Чтобы визуально определить, какой именно перед вами выключатель (переключатель), можно просто внимательно осмотреть клеммы, то есть посчитать отверстия с медными контактами (клеммы). Если их три, значит, переключатель вам подходит. Чтобы убедиться, что клеммы не перепутаны между собой, нужно воспользоваться специальным прибором – мультиметром.

Возьмите мультиметр и поставьте его для большего удобства на режим звонка (подачи звукового сигнала). Теперь проверьте каждое из отверстий (выхода-входа), вводя рабочую часть прибора внутрь. Если тестер (мультиметр) пищит при касании к какому-то из контактов, значит, ток в этом месте есть.

Если у вас есть только стрелочный мультиметр, нужно прозванивать с помощью способа определения короткого замыкания. Для этого нужно вставить щуп в один контакт, а второй – втыкать поочередно в другие, чтобы услышать, с каким из них он замкнет. При замыкании сам прибор должен пищать, а стрелка – отклоняться до конца вправо и показывает КЗ. Когда такая комбинация будет найдена, нужно сделать следующее: не меняя ничего в щупах, меняйте положение клавиши переключателя.

В случае, если показатель КЗ пропал – значит, один из контактов является общим. Осталось определить, какой именно. Теперь, не трогая ничего в положении клавиши, переставьте один из щупов (наугад) на другой контакт. Если опять появилось КЗ (короткое замыкание), значит, тот контакт, из которого щуп не вытаскивали, и есть искомый вход, то есть общий контакт.

Как работает проходной выключатель? Просто есть два взаимозаменяющих положения выключателя:

вход соединяется с первым выходом;
вход соединен со вторым выходом.

Исходя из вышесказанного, правильнее называть это нехитрое устройство переключателем, а не выключателем либо включателем, так как положений включено и выключено, как таковых, у него нет.

Еще одно отличие от обычной клавиши – коммутация используется с тремя жилами (трехжильная), а не с двумя (двухжильная).

Где можно устанавливать

Перекидной выключатель может устанавливаться в любом помещении. Чаще всего его монтируют в следующих местах:

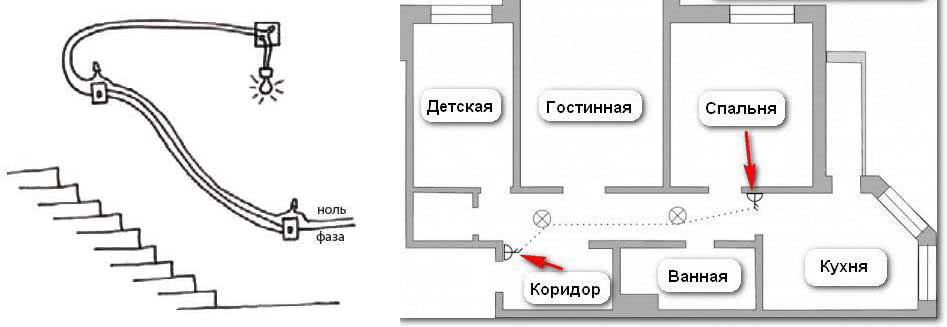

Лестничная площадка. Маршевые выключатели устанавливаются на нескольких этажах для управления общим освещением. К примеру, житель дома может включить проходной переключатель на входе в подъезд, а поднявшись на третий этаж к себе в квартиру выключить свет. Аналогичным образом можно действовать при спуске сверху вниз: сначала включить лампочку дублирующим переключателем, а внизу выключить ее.
Коридор. При наличии длинного коридора в квартире или доме проходной выключатель устанавливается в конце и в начале комнаты. Так, при начале движения по коридору можно включить свет, а при выходе из него выключить.
Спальня. Удобный вариант — размещение переключателей на входе и возле кровати. В этом случае можно лечь спать и не вставать для отключения света

Это особенно важно в детской комнате, чтобы ребенку не нужно было идти через все помещение для включения / отключения освещения.

На практике можно применяются и другие способы подключения таких выключателей к лампочке. Главное — понимать принцип действия и определиться с необходимостью монтажа устройства. Чаще всего это делается для удобства или / и экономии электроэнергии.

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Где применяется подобная система управления освещением?

Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми.

Если говорить о жилых помещениях, то местом установки проходных выключателей могут быть, например, входная дверь в комнату и место на стене рядом с прикроватной тумбой. В таком случае человек, зашедший в комнату, включит свет, нажав проходной выключатель расположенный рядом с дверью, а устроившись на кровати, не вставая сможет его выключить вторым проходным выключателем расположенный рядом с кроватью.

При помощи проходных выключателей можно управлять как одним светильником или лампой, так и их группой. Для каждого случая применяются разные типы проходных выключателей (одноклавишные, двухклавишные, трехклавишные). Главная цель, которую преследует человек, устанавливая такие выключатели, это удобство управления светом и снижение затрат на электроэнергию.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

Нулевой провод люстры подключить к нулевому проводу на потолке.
В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Монтаж электропроводки

Будем считать, что нигде никаких проводов еще не
проложено. Поэтому первым делом, укладываете в штробе от щитовой до распаечной
коробки трехжильный кабель питания ВВГнг-Ls 3*1.5мм2.

Для дальнейшего расключения проводов внутри, оставляете запас около 10-15см. Он понадобится, когда у вас по какой-либо причине произойдет КЗ или выгорание контактов, и вы сможете без проблем выкусить подгоревшие жилы и соединить все заново, без штробления и прокладки нового кабеля.

В щитовой жилы кабеля подключаются на отдельный автомат освещения с номинальным током не более 10А.

В распредкоробке кабель зачищается и жилы подписываются
согласно расцветке и тому, как вы их подключили в щитке:

L – фаза

N – ноль

Pe – заземляющий проводник

Кстати, всю маркировку в том числе самих кабелей, а не только их жил, желательно сохранить. Это поможет вам в будущем при подсоединении новых линий или ремонте данной распайки быстро сориентироваться, какой кабель откуда приходит и куда идет.

Подписывать можно маркером прямо на стенках самой
коробки.

При маркировке жил старайтесь соблюдать утвержденную
правилами расцветку.

Синий – ноль

Желто-зеленый – земля

Серый, белый, коричневый и др. – фаза

Коммутация из трех точек

Чтобы иметь возможность включать свет из 3-х точек, необходимо описанную ранее схему для спаренного одноклавишного прибора дополнить еще одним – перекрестным двухклавишным элементом. Этот переключатель может располагаться в произвольной точке комнаты, устроенной между двумя уже смонтированными изделиями.

Он состоит из двух уже рассмотренных ранее выключателей, размещенных в одном цельном корпусе. В нем на обычный перекидной механизм, состоящий из двух частей, установлена общая клавиша, что позволяет коммутировать отходящие от него линии синхронно. Чтобы получить тройной двухклавишный выключатель, потребуется доработать обычный перекрестный прибор, установив на него перемычки.

Многоточечная схема подключения организуется таким образом, чтобы «земляной» провод заводился параллельно на две осветительные группы, а фазовый (в красной изоляции) поступал на каждую из входных клемм первого переключателя. Независимо от положения клавиш напряжение будет поступать только по четные входные клеммы (по белому и серому проводам), и только после этого через установленную ранее перемычку оно попадает на вход второго проходного выключателя.

Конструкция устройства

Классификация проходных выключателей света напрямую зависит от их конструкции и функционального назначения. По количеству независимых коммутируемых электрических цепей такие устройства разделяют на одноклавишные, двухклавишные и трехклавишные.

Простейший проходной выключатель представляет собой изделие, имеющее три клеммы для подключения проводов, одна из которых является входом, а две – выходами. Рабочий контакт этого коммутационного устройства имеет всего два положения, в одном из них замкнутой является одна линия, а в другом – вторая. При нажатии на клавишу выключателя его контактная группа меняет свое положение, размыкая при этом одну из цепей и одновременно замыкая вторую. Это и позволяет управлять освещением одновременно из двух мест.

Некоторые модели таких устройств имеют также промежуточное положение контактов, при котором оба они находятся в разомкнутом положении. Трехпозиционный выключатель относится к отдельной группе изделий со своими специфическими задачами и крайне редко применяется в цепях освещения.

Еще одним типом устройств, которые предназначены для управления электроприборами из трех и более мест, являются перекрестные выключатели.

Их конструкция отличается тем, что в ней присутствует пара связанных между собой контактов, переключение которых происходит одновременно при нажатии на клавишу. Такие изделия могут быть выполнены в трех- и двухклавишном варианте. Они предназначены, соответственно, для управления работой трех или двух групп потребителей.

Что такое проходной выключатель и как он работает

Правильнее всего это устройство будет назвать переключатель – выключатель он для пользователей скорее по привычке, так как используется он для включения-выключения освещения. Если называть его правильно, то намного проще понять, в чем он отличается от стандартных выключателей – это название наиболее полно отражает суть его воздействия на работающую электрическую цепь.

Дополнительные названия – перекидной, дублирующий или перекрестный переключатель.

Как и у стандартного выключателя, у проходного есть только два положения, но принципиальная разница в том, что в обычном устройстве строго определено, к примеру, вверх – это включено, а вниз – выключено, а у проходного эти стороны постоянно меняются.

Понятнее всего принцип работы проходного выключателя становится при сравнении электрических схем – между ним и стандартным устройством, которое показано на рисунке:

Если обычный в разомкнутом состоянии просто разрывает цепь, то в случае с проходным все зависит от положения сразу двух переключателей:

Из схемы понятно, что у каждого из выключателей должно быть три клеммы – одна для фазы, которая идет от источника питания и две на «управляющие» провода. Когда у любого из двух переключателей меняется положение, то цепь либо замыкается, либо размыкается – в зависимости от того, в каком состоянии она находилась до этого.

Дополнительно можно сформулировать еще одно отличие между выключателем и переключателем – последний всегда можно подключить как простой выключатель, а сделать наоборот не получится.

Важно! При ремонте такой цепи надо учитывать, что один из проводов между выключателями всегда находится под напряжением.

Устройство и задачи проходного выключателя

Двухклавишные проходные выключатели внешне схожи с обычными, используемыми для управления группами ламп светильников, люстр, бра и прочих осветительных приборов. Но как одни, так и другие используются для решения бытовых задач потребителей.

Проходные и традиционные двухклавишные выключатели служат для управления:

двумя независимыми светильниками/люстарами;
двумя группами ламп на одном осветительном приборе.

Но обычные двухклавишные выключатели дают возможность включать/выключать осветительные приборы с одного места, а проходные – с различных. Что и является их основной задачей и преимуществом.

Эта особенность и наличие двух клавиш даст возможность не только включить светильники в одной точке какого-либо помещения и выключить в другой, но и задействовать только часть лампочек прибора.

При необходимости можно привести в рабочее состояние осветительные приборы в смежных комнатах, частях здания. К примеру, осветить не только лестницу, но и подвал, в который она ведет. Что избавит от необходимости передвигаться на ощупь в темных помещениях и позволит экономить электричество.

Технологичные двухклавишные проходные выключатели успешно используются в любых помещениях. Это утверждение справедливо и для небольших квартир, особенно при наличии зонирования и желания оптимально использовать возможности имеющихся систем освещения

В жилых помещениях такие выключатели применяются наиболее часто, так как именно их обычно оснащают несколькими независимыми системами освещения.

Использование двуклавишных включателей бывает выгодным даже в небольшом помещении. Например, в доме-«хрущевке» с проходными комнатами или просто оснащенными двумя линиями освещения.

Чем отличаются от одноклавишных включателей?

Электроустановочные изделия на одну клавишу, причем, как проходные так и обычные, позволяют управлять только одним светильником или единственной группой ламп. А вот двухклавишный аналог — двумя.

Монтаж любых проходных выключателей отличается от замены обычных. А основное отличие в том, что владельцам помещения придется принимать более важные решения. К примеру, определять место и способ установки оборудования. И к этому нужно отнестись серьезно, чтобы избежать ошибок

В результате максимально эффективно обе разновидности изделий получится использовать в различных условиях эксплуатации.

Конструкционные особенности изделия

Проходной двухклавишный выключатель конструктивно состоит из 2-х одноклавишных аналогов. А поэтому имеет в 2 раза больше контактов для подключения проводов.

Так, если у проходных включателей, оборудованных единственной клавишей, их всего 3 (а у обычных вообще 2), то у двухклавишных — 6:

входных — 2;
выходных — 4.

Чтобы избежать ошибок при монтаже производители на корпусе прибора нередко указывают схему подключения или маркируют входы/выходы.

Часто можно услышать, что такое большое количество контактов нужно для обеспечения работы выключателя по принципу «перекидывания». Но такая формулировка не вполне соответствует действительности. Так как выключение происходит, когда контакты, входящие в состав двухклавишных выключателей и управляющих одной линией, просто перемещены в разные положения.

Если же указанные элементы конструкции переключением клавиши возвращены в одно положение, тогда произойдет включение лампочек.

То есть, у клавиш нет привычных пользователям фиксированных положений «включено»/«выключено», как у традиционных переключателей. Хотя у обеих разновидностей оборудования органы управления перемещаются одинаково.

На фото изображен двухклавишный проходной выключатель. Его основная особенностью – большое количество входов/выходов. В этом случае они промаркированы производителем стрелками, чтобы снизить вероятность ошибки при подключении

Большее количество контактов требует использования большего количества проводов для обеспечения работоспособности двухклавишных выключателей. Если сравнивать с одноклавишными аналогами, то их потребуется ровно в 2 раза больше.

Выключатели с подсветкой: как это работает

Схема подобного устройства схожа с предыдущим вариантом, однако в ней имеются некоторые дополнения. Чтобы понять, как устроен выключатель с подсветкой, стоит вспомнить некоторые моменты из школьного курса физики. Электрический ток течет по пути наименьшего сопротивления – именно на этом законе основана работа подобного размыкателя. Параллельно разъединителю в схему включается неоновая лампочка с сопротивлением со стороны подачи фазы. Получается, что второй контакт напрямую соединен с нулем через люстру или иной осветительный прибор. Этого напряжения вполне хватает для функционирования лампочки внутри клавиши.

При замыкании основного контакта ток устремляется к люстре, где сопротивление стремится к нулю. На подсветке остается его незначительная часть, не способная зажечь неоновую лампочку. При отключении люстры ток снова направляется через сопротивление на подсветку.

Изучив изложенную информацию, упомянутая ранее фраза старого и опытного мастера «как устроен выключатель, выбери правильный ответ», уже не кажется такой сложной. Однако это лишь 2 вида подобных устройств из пяти, а значит, стоит продолжить.

Схема подключения

Далее подключается сам выключатель. Для этого его нужно
аккуратно разобрать ничего не сломав.

Отверткой или руками подцепляете и отщелкиваете клавишу.
Если не снимается, попробуйте подтолкнуть ее с обратной стороны.

Откручиваете два винтика и снимаете декоративную крышку.

Вся схема подключения фактически заключается в том, что
вам необходимо в разрыв фазного проводника установить этот самый одноклавишник,
который своими контактами и будет разрывать фазу.

Поэтому вниз к выключателю света заводится только фаза, без ноля.

Грубо говоря представьте, что на лампочку у вас идет
цельный кабель питания. Вам нужно разрезать только фазу на этом кабеле и
вставить в данный разрыв выключатель света.

Схема очень простая и незамысловатая. Единственное, что
распаечная коробка как промежуточное звено, для многих здесь вносит некоторую
путаницу.

Жилу L подключаете на
верхний контакт, жилу L1 – на нижний.

После чего аппарат можно зафиксировать в монтажной коробке, подтянув отверткой боковые распорные лапки.

В том случае, если у вас зажимные клеммы не сверху и
снизу, а на одном уровне (нижнее подключение проводов), вставляете две жилы L и L1 в
любые из них, без разницы какой куда.

Когда там есть надписи “L” и “1”,
то “L” – это приходящая фаза, а “1” –
уходящий провод на лампочку.

Как работает схема подключения для проходного выключателя при управлении светом из трех мест

В предыдущем случае создано две внутренних магистрали между положениями переключателей. Когда требуется увеличить количество мест для управления, то в них дополнительно подключают коммутационные аппараты.

Для трехместного регулирования освещением создают добавочную конструкцию из спаренных проходных выключателей.

В остальном схема подключения проходного выключателя ничем не отличается от предыдущей. Она тоже находит применение в домашней проводке внутри квартиры или частного дома.

Следует заметить, что технически не сложно реализовать управление и с большего количества мест. Так и поступают внутри производственных помещений большой площади и протяженности.

Но, заниматься таким методом в домашней бытовой сети не совсем эффективно. Схема прокладки электрической проводки может значительно усложниться. При острой необходимости удаленного управления светом проще использовать другой способ, например, радиоканал и пульт дистанционного управления.

Этот метод описан применительно к светодиодной люстре. Он может хорошо работать и с другими источниками света.

Занимаясь ремонтом или реконструкцией системы освещения не забывайте об обеспечении ее электрической безопасности в скрытой проводке или проложенной открытым методом. Нельзя допускать пожара и создавать предпосылки для получения электротравм жильцами.

Для лучшего понимания темы рекомендуем к просмотру видеоролик владельца ЭлектроЛ Сервис, поясняющий монтаж и схему подключения проходного выключателя.

Можете задавать вопросы по прочитанной теме. Сейчас вам проще всего поделиться статьей с друзьями в соц сетях через специальные кнопки.
