Как выкапывается траншея под водопровод: правила и основные нюансы

Цена за погонный метр

Средняя цена за метр копки траншеи под водопровод привлеченными для этого подрядчиками зависит от применяемого способа:

• При ручном рытье рва под водопровод погонный метр при глубине 130-150 будет стоить 1000 -1200 руб. Эта стоимость включает в себя оплату труда работникам выполняющим копку траншеи и установленную подрядчиком прибыль.
• Цена, за которую будет произведена механизированная прокладка траншеи при помощи экскаватора или траншеекопателя варьируется от 8 000 до 10 000 руб. за 8-ми часовой день работы техники. В эту расценку включена стоимость затрачиваемого техникой топлива, ее амортизация, заработная плата оператору, а также прибыль.

Как копать траншею под водопровод

При проведении земляных работ желательно соблюдать следующие основные рекомендации:

• Проводить траншею необходимо по кратчайшему пути между точкой водозабора и входом в дом, если в магистрали присутствуют ответвления, их располагают под прямым углом к главной линии.
• Согласно СНиП ширина канала должна составлять не менее 70 см., на практике достаточно размеров около 50 см.
• Если погружной электронасос не оснащен обратным клапаном, то можно спускать воду из системы обратно в скважину или колодец, при этом угол восходящего уклона возрастает с уменьшением диаметра и составляет около 50 мм. на 1 погонный метр труб стандартного однодюймового сечения.
• Строительными нормами запрещается размещать в одной траншее водопроводную и канализационную магистраль — они должны находиться на расстоянии не менее 1,5 метра друг от друга.

Земляные работы по выемке грунта и монтажу труб проводят в следующем порядке:

• У стенок колодца или кессона, из которых происходит водозабор, выкапывают нужное углубление в земле (шурф) шириной 100х100 см.
• Между колодцем и входом в фундамент протягивают шнур, отмечающий направление траншеи, чтобы он при работах не был поврежден, его привязывают к отрезам арматуры через 3 – 5 метров, которые после подхода техники извлекают из земли. Иногда линию к дому дополнительно выкладывают на земле подручными предметами, которые при рытье убирают.
• При помощи спецтехники выкапывают траншею нужной глубины шириной 20 — 50 см. (зависит от вида выбранных машин), располагая извлеченный грунт на расстоянии не менее 2 — 3 м. от места раскопок во избежание обрушения стенок.
• После прокапывания канала на его дно засыпают слой песка толщиной 5 — 10 см. и затем укладывают трубопровод на песчаную подушку, засыпая обратно извлеченный грунт.

Рис.7 Как укладывают трубы в канавы для водоснабжения с использованием спецтехники

• Для повышения теплоизоляции можно накрыть трубы рубероидом, остатками утеплителя после ремонтных работ или засыпать керамзитом слоем в 20 — 50 см.
• В вырытых шурфах производят подсоединение магистрали к скважинному или колодезному насосу через отверстие, просверленное в стенках колодца перфоратором, аналогичным способом осуществляют подключение к линии дома через отверстие в фундаменте.
• Подсоединение трубопровода в зависимости от материала изготовления производят разными способами — если используют трубы из полиэтилена низкого давления (ПНД), отрезки соединяют разборными компрессионными фитингами или, если позволяет бюджет, электросварными фитингами, концы стальных труб обычно сваривают друг с другом.
• После укладки водопровода и засыпания каналов и выемок землей, траншею утрамбовывают во избежание дальнейшего проседания и накрывают ранее поднятым дерном.

Как правильно выбрать технику?

Чтобы правильно выбрать тип трактора, предназначенного для копки траншеи, обращают внимание на:

• тип грунта;
• объем земляных работ;
• необходимость одновременной погрузки выработанного грунта.

Если грунт слишком плотный или наблюдается промерзлость, то лучше использовать баровую машину с пилой. Она режет грунт «как масло» и работа будет выполняться быстрее и эффективнее. Для мягких глинистых грунтов подойдет обычный трактор.

Для больших объемов земляных работ подойдет крупный, весом не менее 5 тонн, хотя целесообразность его применения остается под вопросом. Выкопать траншею можно и обычным мини-трактором.

Расценки в смете при рытье траншей

При оформлении заказа на подготовку траншеи под трубопровод (газовый, водяной или канализационный) производят расчет стоимости работ с учетом особенностей каждого объекта.

За основу берутся начальные тарифы за 1 метр:

• кубический, т.е. с учетом глубины, ширины и длины траншеи;
• погонный, за длину траншеи.

Тарифы корректируются с учетом дополнительных условий:

• характеристики почвы (супеси, глиноземы, так далее);
• ландшафт территории (уклон местности, наличие возвышенностей, оврагов, асфальта, бетона, камней, деревьев);
• глубина промерзания;
• вид траншеи (с откосами, сложной формы);
• предварительная подготовка территории, например, снятие плодородного слоя почвы)
• тип механизации (экскаватор, траншеекопатель, землеройная машина) с учетом мощности, размера ковша;
• доля ручной работы;
• необходимость вывоза грунта;
• срочность выполнения заказа.

Таблица расчета цены за работу:

В таблице приведены минимальные тарифы. При расчете объем выполняемых работ и расценки согласуются с заказчиком

Если вас интересует, что собой представляет траншея в строительстве, каково ее устройство, методы разработки, загляните в этот раздел.

Что нужно учесть до начала работ

Если вы начинаете самостоятельно копать траншею, то нужно, в первую очередь, учесть глубину промерзания грунта. В каждом регионе она разная. Я живу в Башкирии, поэтому копать вглубь нужно не менее 1 метра.

Можно и меньше, тогда траншею нужно хорошо утеплить или дополнительно проложить греющий кабель. Мой муж копал на 70 сантиметров и утеплял остатками минеральной ваты, которая осталась после крыши.

При копке лопатой многие берут ширину траншеи на ее штык. Как только вы начнете углубляться, то в яме вам будет не повернуться. Понимаю, что чем шире траншея, тем больше сил и времени уйдет на ее копку.

Но лучше копать в комфорте, чем в тесноте. Учитывайте диаметр трубы, чем она тоньше, тем уже может быть траншея.

Вот мои три способа рытья траншеи и приспособления для этого.

Планирование и расчет траншеи под систему водоснабжения

Перед тем, как выкопать траншею под водопровод, необходимо провести ряд подготовительных мероприятий, важнейшими из которых являются планирование и расчет.

На этом этапе следует тщательно продумать маршрут прокладки трубы на участке, учитывая его особенности и возможность наличия на нем других коммуникаций – газопровода, канализации, электрических кабелей и сетей связи.

Совет

: Даже если вы уверены в отсутствии на участке каких-либо коммуникаций, лучше удостовериться в этом факте. Если это выяснится в процессе разработки траншеи, придется прокладывать ее в другом месте, что увеличит срок и стоимость выполнения работ.

Если выяснилось, что на участке заложены сети других коммуникаций, необходимо выкопать траншею для трубы на безопасном расстоянии от них. Приведем стандартные величины отступа:

• от газопровода – на 1 м;
• от канализации – на 0,2 м;
• от сетей теплоснабжения – на 1,5 м;
• от силовых электрических кабелей – на 0,5 м.

Выбор оптимальной формы сечения траншеи под водопровод

Геометрия сечения выбирается в зависимости от типа грунта, глубины и ширины траншеи. Она бывает трех видов:

• Прямоугольная . Самая простая и низкозатратная форма. Востребована при небольшой ширине выемки и глубине копания до 1,5 м. Эффективна на плотных грунтах, когда не требуется укреплять стенки.
• Трапециевидная . Более трудоемкая форма траншеи. Однако не требует укрепления стенок и в целом более удобна при прокладке труб. Эффективна при заглублении траншеи ниже, чем 1,5 м.
• Смешанная . Применяется в случаях, когда заглубление достигает уровня залегания грунтовых вод.

Выбор ширины траншеи под систему водоснабжения

Ширина канала для прокладки водопроводной трубы при ее закладке на глубину не менее 3 м регламентирована требованиями СНиП 2.04.02-84. В остальных случаях она выбирается произвольно и зависит от ширины лопаты (при ручной копке) или ковша (при разработке траншеи экскаватором). Здесь важным показателем является удобство извлечения грунта. Поэтому ширина траншеи варьируется от 0,5 м до 0,8 м в зависимости от заглубления.

Оптимальная глубина траншеи под прокладку водопровода

Руководящие документы настаивают, что глубина траншеи под водопровод была как минимум на 0,5 метров ниже среднего уровня промерзания грунта, который в центральных регионах России составляет 1,6 м. Соответственно глубина траншеи в Москве и Московской области должна быть не менее 2,1 м.

Совет

: Если условия земельного участка и структура грунта не позволяют достичь оптимальной глубины, необходимо спрятать трубу в термозащитный кожух и дополнительно проложить разогревающий кабель.

Работы по прокладке труб

Технологически процесс прокладки канализации не представляет особой сложности. Сначала необходимо вырыть траншею, глубина которой соответствует нормативным показателям, характерным для данного региона.

Перед тем как проложить канализационные трубы, на дно канавы засыпается песок. Высота песчаного основания составляет 10-15 см, поэтому глубина траншеи должна быть также увеличена на эти значения.

Песчаная подушка позволяет выровнять дно канавы. Перед прокладкой труб песок нужно тщательно утрамбовать, чтобы предотвратить последующую усадку

Ширина траншеи закладывается примерно на 40 см больше, чем диаметр используемой трубы. В местах подхода труб к септику и на выходе из домовой канализации траншею делают немного шире, чтобы было удобно проводить монтажные работы.

Чтобы предотвратить намокание фундамента и стен дома в случае аварийной утечки, септик устанавливают на расстоянии не ближе 5 м от строения (+)

После того, как траншея и основание подготовлено, необходимо соединить между собой трубы, а затем производить их укладку. Длинные участки магистрали уложить ровно и правильно одному человеку не под силу, поэтому к этой работе желательно привлечь несколько помощников.

На концах труб находятся специальные уплотнительные резинки. Перед их стыковкой друг с другом по периметру трубы наносится силиконовая сантехническая смазка, которая облегчает процесс стыковки и делает стык более надежным.

Но здесь нельзя применять силу, излишнее усилие на трубу может повредить резинку или вырвать ее с посадочного места, что приведет к нарушению ее герметичности.

Прежде чем уложить подготовленный трубопровод, на выход из домового водоотвода надевается патрубок, который имеет необходимый угол. Другой край магистрали укладывается в отверстие в септике.

Если накопительный колодец сделан недавно, желательно сразу же не заделывать отверстие бетоном, поскольку при усадке септика труба может лопнуть.

Патрубок, надетый на выходящую из дома трубу, позволяет направить трубопровод в нужном направлении

Засыпка канализационной трубы проводится следующим образом: сначала насыпается песок таким образом, чтобы труба была полностью им покрыта. Затем он поливается водой, а после того как произойдет его усадка, подсыпается еще партия песка. После этого магистраль полностью засыпается землей.

По техническим нормативам в местах поворотов трассы должны быть установлены поворотные колодцы, а на прямых участках трубопровода на каждые 35 м оборудуются смотровые колодцы. Помимо этого каждые 15 метров прямой магистрали устанавливают ревизию или прочистку.

Установка ревизии несложная процедура, но она позволяет контролировать состояние канализационной сети на протяжении всего трубопровода и при необходимости прочистить нужный участок тросом или струей воды

Ревизию можно сделать из той же самой канализационной трубы, которая устанавливается вертикально на нужных участках трубопровода при помощи тройника. Сверху она закрывается заглушкой. При помощи этого довольно простого устройства можно получить быстрый доступ к засорившемуся участку магистрали.

На наиболее ответственных участках сети лучше установить смотровой колодец.

Правила разработки грунта в котловане или траншее при помощи экскаватора

Рытье котлована под основание дома или траншей под фундамент – это первоначальный этап при любом строительстве, жилым или промышленном. От того, насколько качественно он выполнен, зависит прочность и долговечность всей будущей конструкции.

Процесс рытья котлована экскаватором

Происходит разработка котлована в несколько стадий и не ограничивается непосредственно выкапыванием ямы, как думают многие далекие от строительства люди. Это актуально для фундаментов любого типа — плитных, ленточных, блочных. Для столбчатых и винтовых — земляные работы с применением техники не проводятся.

Приспособление №3

Когда муж уже выкопал почти всю траншею, сосед показал, что он сделал из электрокультиватора.

Предварительно нужно снять дерн, лучше на глубину штыка лопаты. Так будет удобнее рыхлить землю культиватором.

Ручку лучше сделать короткой, иначе работать неудобно, особенно когда начинаешь углубляться. Лучше использовать электрический, так выхлопные газы не будут скапливаться в траншее.

В следующий раз с соседом хотим попробовать использовать для рыхления триммер. Как будет выглядеть приспособление – предварительно уже знаем, сварим что-то типа бура. Хорош он еще тем, что можно регулировать скорость.

Культиватор подходит только для песчаных и глинистых почв. Если у вас камни, то в помощь вам обыкновенный лом, топор и тяпка. Другого пока не придумано.

Я до этого сама бы не додумалась. Рыхлит прекрасно, остается только вовремя выкидывать землю из траншеи. Просто, дешево и легко. Учту на будущее.

Засыпка траншеи

После прокладки водопроводной трубы и её проверки, траншея засыпается. Засыпка траншеи производится слоями.

Первый слой над трубой делается из песка или просеянного (не глиняного) грунта толщиной 30 см. По правилам, песок засыпается слоями по 10 см с ручной трамбовкой каждого слоя (достаточно постукивания лопатой). Механическая трамбовка над трубой запрещена.

На слой песка укладывается сигнальная лента. Она в будущем остановит копателей и просигнализирует, что дальше идет инженерная коммуникация.

Обратная засыпка грунта проводится после его очистки от мусора. Засыпка водопроводной траншеи строительным мусором запрещена.

Если труба прокладывается зимой, то первая засыпка трубы делается сразу, а обратная засыпка делается после оттаивания грунта.

Примечание: Слово запрещено, странно звучит в советах собственнику дома по оборудованию своих коммуникаций. Вряд ли рачительный собственник будет закидывать водопроводную трубу битым кирпичом.

Итог

Прокладка траншеи наружного водопровода частного дома и её засыпка завершена. Можно переходит к другим работам по устройству водоснабжения частного дома.

Траншея для водопровода

Виды траншей для прокладки труб

Обычно прокладка труб производится в грунте. Траншеи, предназначенные для прокладки трубопроводов, бывают трёх видов: прямоугольного сечения с отвесными стенками, трапецеидального сечения с наклонными стенками, а также смешанного типа.

Типа крепления траншеи

Выбор типа крепления траншеи зависит от её ширины и глубины, характера и состояния почвы, близости к траншее подземных и наземных сооружений, а также метода производства земляных работ. Устойчивость одних и тех же грунтов вполне может меняться в зависимости от ряда условий. К примеру, глинистые грунты средней влажности достаточно устойчивы, но будучи обильно смочены водой, создают большую нагрузку на крепления траншеи.

Сухие песчаные и гравийные грунты легко осыпаются внутрь траншеи даже через совсем небольшие щели в креплении, образуя за ними опасные пустоты. Поэтому работая с этими видами грунта, следует тщательно укреплять бока траншеи с целью предотвращения аварийных ситуаций.

Ширину траншеи определяют, учитывая минимальный объём работ, диаметр прокладываемого трубопровода и глубину его расположения, а также геологических условий и принятого метода производства работ. Между досками крепления и между основаниями откосов минимальная ширина траншей должна быть не менее 0.80 м, а при механизированной разработке траншей должна соответствовать размерам режущей кромки специальной землеройной машины.

Глубина траншеи

Что до глубины траншеи, то минимальная глубина прокладки труб, учитывая динамическую нагрузку с поверхности земли ( при перемещении транспорта ) составляет примерно 1 метр до верха трубы. Глубина заложения водопроводных сетей обязательно должна быть немного больше глубины промерзания почвы в данной местности.

Канализационные и водопроводные трубы укладываются с учётом определённого уклона, указанного в проекте. Для напорных водопроводных трубопроводов уклон должен быть таким, чтобы оставалась возможность их полного опорожнения. При правильном уклоне трубопровода скопление воздуха в его внутренних полостях становится невозможным.

Чтобы обеспечить правильность уклонов прокладываемых трубопроводов важнейшее значение имеет высококачественное выполнение работ, связанных с планировкой дна траншеи по проектным отметкам.

Основание для труб

Немалое значение имеет качество подготовки основания, на которое будут укладываться трубы. В системах водоснабжения трубопроводы укладывают и на естественное, и на искусственное основание. Выбирая тип основания, следует учитывать гидрогеологические условия; размер укладываемых труб и материал, из которого они сделаны; конструкцию стыковых соединений; глубину укладки и транспортные нагрузки.

Чтобы создать искусственные основания гравийно-щебёночного типа, по всей длине дна траншеи рассыпают сухой щебень или гравий, аккуратно выравнивают его, а после укладки труб подбивают пазухи гравием или щебнем, устраивая необходимое ложе по диаметру трубы. Подготавливая основание, нужно обязательно проверить соответствие продольного и поперечного уклонов проектным данным. Для этого делают нивелирование дна траншеи. Глубина ложа и угол обхвата проверяется шаблоном.

В зимнюю и весеннюю пору засыпка нижней части траншеи на высоту 30-40 сантиметров производится сразу же после укладки труб. Засыпка средней и верхней части траншеи не менее 0.5 м высоты должна производиться талым грунтом, с обязательным тщательным уплотнением пазух.

Перед засыпкой следует очистить траншею от снега, первые 0.3-0.35 м траншеи следует засыпать вручную

В мелкие траншеи грунт сбрасывают осторожно и не на трубы, а сбоку, на стенки траншеи. Засыпая же глубокие траншеи, следует принять меры для предохранения уложенных труб от возможного повреждения камнями, часто присутствующими в грунте – на нижний ярус распорок укладывают доски, прикрывающие трубы. Но гораздо лучше заранее освободить грунт от камней и других примесей

Но гораздо лучше заранее освободить грунт от камней и других примесей.

Очень важно: засыпку нижней части траншеи следует производить одновременно с двух сторон уложенного трубопровода слоями в 0.15-0.20 м, потому что односторонняя засыпка может сдвинуть водопровод. Работу по засыпке траншей без уплотнения можно выполнять с помощью бульдозера либо экскаватора. Источник

Источник

Рытье «окопов» для фундамента!

Каждый понимает, что фундамент в доме является ключевой основой. Именно от него зависит долговечность строения. По этой причине к рытью траншеи для фундамента следует подойти серьезно.

Обратите внимание! В некоторых случаях потребуется помощь инженера, который в точности рассчитает требуемую глубину фундамента

Траншея под фундамент

Один из важных факторов, который влияет на определение глубины траншеи, это вид почвы. В некоторых случаях помимо фундамента, потребуется установить столбы-опоры. Поэтому перед покупкой земельного участка, прежде всего, определите характер почвы и рассчитайте, какие вложения потребуются с вашей стороны. Ведь если большая глубина траншей предполагает сильно заглубленный фундамент, то, соответственно, увеличатся расходы на заливку фундамента.

Непосредственно перед началом копания важно хорошо подготовить строительную площадку. Например, в подготовку включается удаление кустарников, деревьев и их корней

Не следует начинать строительство дома, если на территории растет большое дерево, иначе вам придется очень тщательно устранять его корни, которые глубоко уходят в почву.

Нередко можно воспользоваться услугами гидравлического трактора, однако, это не всегда возможно. Все дело в том, что на некоторых участках могут быть достаточно узкие места, куда он никак не подберется. По этой причине идеальным вариантом будет выкапывание траншей вручную при помощи лопаты. Более того, аренда экскаватора обойдется вам дороже, в отличие от ручной работы, даже если вам придется нанять несколько человек. Итак, если планируется выкопать траншею под фундамент небольшого размера, то можно приступать к самостоятельному выполнению работ. Если же предстоит большой объем работ, то лучше воспользоваться услугой специализированной техники.

Как копать траншею под водопровод

При проведении земляных работ желательно соблюдать следующие основные рекомендации:

• Проводить траншею необходимо по кратчайшему пути между точкой водозабора и входом в дом, если в магистрали присутствуют ответвления, их располагают под прямым углом к главной линии.
• Согласно СНиП ширина канала должна составлять не менее 70 см., на практике достаточно размеров около 50 см.
• Если погружной электронасос не оснащен обратным клапаном, то можно спускать воду из системы обратно в скважину или колодец, при этом угол восходящего уклона возрастает с уменьшением диаметра и составляет около 50 мм. на 1 погонный метр труб стандартного однодюймового сечения.
• Строительными нормами запрещается размещать в одной траншее водопроводную и канализационную магистраль — они должны находиться на расстоянии не менее 1,5 метра друг от друга.

Земляные работы по выемке грунта и монтажу труб проводят в следующем порядке:

• У стенок колодца или кессона, из которых происходит водозабор, выкапывают нужное углубление в земле (шурф) шириной 100х100 см.
• Между колодцем и входом в фундамент протягивают шнур, отмечающий направление траншеи, чтобы он при работах не был поврежден, его привязывают к отрезам арматуры через 3 – 5 метров, которые после подхода техники извлекают из земли. Иногда линию к дому дополнительно выкладывают на земле подручными предметами, которые при рытье убирают.
• При помощи спецтехники выкапывают траншею нужной глубины шириной 20 — 50 см. (зависит от вида выбранных машин), располагая извлеченный грунт на расстоянии не менее 2 — 3 м. от места раскопок во избежание обрушения стенок.
• После прокапывания канала на его дно засыпают слой песка толщиной 5 — 10 см. и затем укладывают трубопровод на песчаную подушку, засыпая обратно извлеченный грунт.

Рис.7 Как укладывают трубы в канавы для водоснабжения с использованием спецтехники

• Для повышения теплоизоляции можно накрыть трубы рубероидом, остатками утеплителя после ремонтных работ или засыпать керамзитом слоем в 20 — 50 см.
• В вырытых шурфах производят подсоединение магистрали к скважинному или колодезному насосу через отверстие, просверленное в стенках колодца перфоратором, аналогичным способом осуществляют подключение к линии дома через отверстие в фундаменте.
• Подсоединение трубопровода в зависимости от материала изготовления производят разными способами — если используют трубы из полиэтилена низкого давления (ПНД), отрезки соединяют разборными компрессионными фитингами или, если позволяет бюджет, электросварными фитингами, концы стальных труб обычно сваривают друг с другом.
• После укладки водопровода и засыпания каналов и выемок землей, траншею утрамбовывают во избежание дальнейшего проседания и накрывают ранее поднятым дерном.

ВОДОСНАБЖЕНИЕ Глубина заложения и укладка водопроводных труб

§ 40. Глубина заложения и укладка водопроводных труб

Глубина укладки труб зависит от глубины промерзания почвы, т. е. глубины проникновения нулевой изотермы, от температуры подаваемой по трубам воды и режима ее подачи.

Глубина промерзания почвы различна не только для разных районов, но и в одном и том же районе в зависимости от характера грунтов, наличия грунтовых вод, растительного покрова, наличия и толщины снежного покрова, условий нагревания поверхности земли солнцем и т. д.

Учет всех этих обстоятельств при назначении глубины укладки в каждом отдельном случае позволит, с одной стороны, избежать излишнего заглубления и, с другой стороны, обеспечить бесперебойность работы линии.

При определении глубины заложения водоводов все перечисленные условия могут быть учтены с помощью теплотехнических расчетов. Эти расчеты, однако, не могут дать вполне точные результаты ввиду необходимости ряда допущений и трудности строгого определения расчетных параметров.

Для разводящих сетей вследствие переменного режима их работы и большого диапазона используемых диаметров теплотехнические расчеты не проводят и глубину заложения труб определяют на основании опытных данных с учетом местных условий.

По указаниям СНиП П-Г.3-62 глубина заложения труб (считая до низа трубы) должна быть на 0,5 м больше расчетной глубины промерзания грунта (проникновения в грунт нулевой изотермы).

Глубина заложения металлических труб для северных районов Союза обычно составляет 3—3,5 м, для средней полосы — 2,5—3 м и для южных районов—1,25—1,5 м.

Минимальную глубину укладки определяют исходя из условия предохранения труб от внешних нагрузок (в частности, от транспорта) и нагревания в летнее время. По соображениям защиты труб от нагревания глубина заложения труб хозяйственно-питьевых водопроводов не должна быть меньше 0,5 м до верха трубы.

Глубина заложения труб, принятая для данной местности, приблизительно одинакова для всей сети, и водопроводные линии в основном следуют рельефу местности. Продольные профили линий труб должны быть запроектированы таким образом, чтобы обеспечивалась возможность опорожнения любых участков сети и выпуск из них воздуха. Для этого сеть разбивают на участки с различными по знаку уклонами, применяясь к рельефу местности, но не следуя за всеми его мелкими видоизменениями. В пониженных точках на водоводах и магистральных линиях для возможности их опорожнения устраивают выпуски, а в повышенных точках на переломе линии в профиле устанавливают воздушные вантузы, обеспечивающие выпуск воздуха (см. § 44).

Перед началом работы по укладке труб должна быть произведена разбивка трассы водоводов и линий сети в натуре. Трасса и отметки заложения водопроводных труб должны быть увязаны (согласно проекту) с расположением труб и каналов иного назначения, существующих или предполагаемых к прокладке на той же территории.

На II 1.41 показаны некоторые рекомендуемые схемы расположения различных труб и кабелей в поперечном профиле городской магистрали (а) и ЖИЛОЛ улицы (б). При этом предполагается совмещенная прокладка соседних линий в однбй траншее.

При значительном диаметре водопроводной линии (500—600 мм и более) домовые ответвления присоединяют обычно- не непосредственно к этой линии, а к идущей параллельно ей сопровождающей трубе, которая соединяется с магистралью в узловых точках сети.

В крупных городах и на промышленных предприятиях с большим числом трубопроводов и кабелей различного назначения для их совмещенной прокладки устраивают специальные проходные туннели (коллектора), допускающие свободный осмотр труб и их ремонт без раскопки траншей.

После укладки и гидравлического испытания водопроводных линий перед пуском их в эксплуатацию они должны быть промыты путем пропуска по ним воды с большой скоростью. Трубы большого диаметра, допускающие производство работ изнутри, должны быть перед промывкой очищены от возможных загрязнений вручную. В последнее время с успехом стали применять гидропневматическую промывку сети, дающую значительное сокращение времени промывки и расходов промывной воды.

Линии водопроводов хозяйственно-питьевого назначения должны быть, кроме того, подвергнуты дезинфекции. Для этого участок линии заполняют водой, содержащей 20—30 мг хлора на 1 л воды. Хлорирование линии должно продолжаться не менее суток. После дезинфекции сеть должна быть снова промыта.

libanomaly.ru

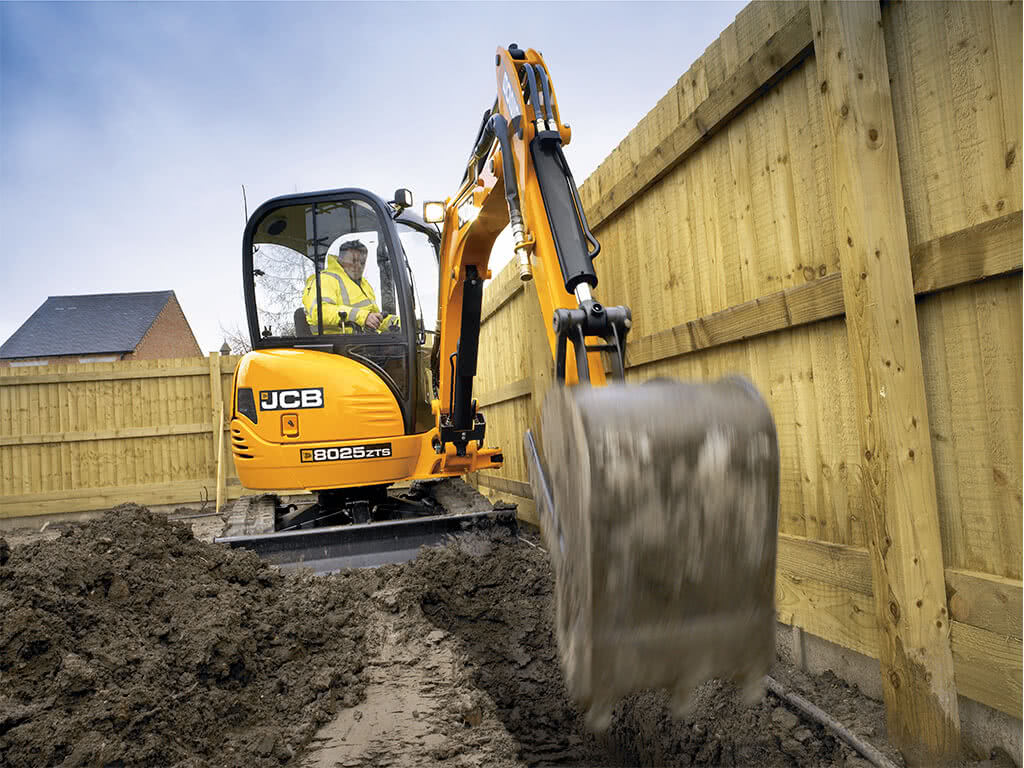

Рытье траншей мини-экскаватором

Малогабаритная спецтехника позволяет механизировать выполнение земляных работ на объектах средней и большой площади. Выкопать траншею мини-экскаватором – эффективное решение на земельных участках, где требуется выемка грунта глубиной до 2,5 м при ширине канала от 0,3 м. Кроме того, применение спецтехники оптимизирует сроки выполнения работы, обеспечивая высокое качество и точность копки, а также возможность быстрой обратной засыпки после установки опалубки, закладки труб или кабелей.

Стоимость копки мини-экскаватором

Цена механизированной копки траншеи зависит от объема работы. Минимальная стоимость составит 20 000 рублей. Она включает 8-часовую рабочую смену экскаватора (12 000 рублей) и его доставку на объект (8 000 рублей). Однако это значительно меньше, чем стоимость копки траншей вручную.

За 8 часов мини-экскаватор выкапывает 60 м3 грунта. Это 150 погонных м траншеи глубиной 1 м и шириной 0,4 м. Таким образом, стоимость 1 м3 разработки земельного участка механизированным способом составляет 300 рублей. Это в 2,5 раза дешевле, чем минимальные расценки землекопов – 800 рублей за 1 м3, которые возрастают в зависимости от погодных условий. При большем объеме работ цена за траншею становится еще ниже: вы оплачиваете доставку один раз, а работать она может в три смены.

Рытье траншей вручную

Самый старый, трудозатратный, долгий по времени и неэффективный способ разработки траншей. Стоимость ручного труда высока, а скорость работ напрямую зависит от состояния грунта. Однако он применяется до сих пор – там, где нет другой возможности сделать узкий прокоп или когда использование техники не оправдано экономически. Но даже в этом случае работы нужно поручать профессионалам, которые знают требования СНиП и РД. Иначе можно повредить инженерные коммуникации, проходящие по участку.

Стоимость копки вручную: цена за 1 м3

У ручной разработки траншей есть одно достоинство: он более эффективен при копке по твердым и разнородным грунтам. Кроме того, этот способ позволяет выполнять работу более точно и аккуратно. К недостаткам метода относятся факторы, определяющие цену за погонный метр:

• проектная глубина траншеи;
• характеристики и актуальное состояние почвы;
• время года;
• погодные условия;
• плотность застройки;
• наличие на объекте ранее проложенных коммуникаций;

Все это сказывается на увеличении стоимости работ. Поэтому разработка траншеи вручную – крайняя мера, к которой прибегают при невозможности применения более экономичных решений с применением высокопроизводительной спецтехники.

Процесс и технология укладки

Укладка канализационных труб начинается с земляных работ – копки траншеи, затем идет монтаж трубопровода, а на последнем этапе происходит обратная засыпка грунта. Когда траншея выкопана рабочие должны нарезать и соединить всю систему канализационного трубопровода.

Процедура осуществляется в несколько этапов:

1. Монтаж начинается от места выхода трубы из здания.
2. Трубы укладываются вдоль траншеи, их раструбы должны быть направлены в противоположную от движения сточных вод сторону.
3. Для соединения трубопровода раструбы очищают и устанавливают резиновые уплотнительные кольца. На трубе ставят метку и замеряют уровень вхождения раструба в трубу. Для облегчения вхождения используют смазку. Чтобы компенсировать деформации, трубу вводят не до конца, оставляя зазор в 1 см.
4. Для поворотов используют отводы по 15 и 30 градусов.
5. Устанавливаются ревизионные колодцы – это нужно для предотвращения засоров и возможности их очистки.
6. Производят утепление, если это предусмотрено проектом.
7. Обратная засыпка траншеи происходит постепенно, сначала 10-15 см засыпают песком. Его уплотняют по краям трубы, но не трамбуют на самой трубе. Далее канализацию засыпают обычным грунтом без больших камней.

Схема монтажа канализации:

Во время прокладки обязательно предусматривают уклон трубы по направлению к септику. Чем ближе показатели уклона к нормам, тем лучше будет происходить движение сточных вод.

Можно ли уложить одновременно канализационные трубы и водопровод?

Иногда вместе с канализационной системой прокладывают водопроводные трубы. Делают это, если площадь участка не позволяет вырыть сразу несколько траншей рядом. В других ситуациях делать это не допускается.

Причины запрета одновременной прокладки:

• между трубами должно быть расстояние;
• водопроводные трубы должны быть утеплены;
• обустройство магистрального водовода.

Возле магистрального водовода категорически нельзя прокладывать канализационную трубу. Возле него должна быть обустроена санитарно-защитная полоса. Но в частных домах часто прибегают к одновременной прокладке водопровода и канализации в одной траншее.

Это регламентируется СНиП, но при строительстве важно соблюсти нормы проекта. Например, можно выкопать одну траншею и проложить в ней две трубы

При этом расстояние между ними должно составлять не менее 1,5 метров. Следовательно, траншею нужно копать шириной минимум 2 метра, что достаточно много для небольших по площади участков.

Если все же было решено прокладывать 2 трубопровода рядом, то нужно позаботиться о том, чтоб канализационная труба имела уклон к септику не менее чем на 40 см. Сделать это сложно, так как для прокладки водопровода уклон не нужен. Из минусов и различий также выделяют глубину залегания трубы. Для сточных вод она должна быть не менее 2 метров, а для водовода глубина меньше.

Похожие записи:

Прозрачный профлист Алебастр и гипс в чем разница? применение материалов в строительстве Арболит или газобетон что лучше? Что такое силикатная пазогребневая плита и где она применяется Как правильно утеплить брусовой дом снаружи? Правильная установка пластиковых окон по госту
