Какой должна быть высота установки розеток по правилам

Технические требования к установке розеток и выключателей

Места размещения внутри и снаружи жилых помещений выбирают исходя из 3 основных критериев:

  • безопасность;
  • функциональное удобство;
  • эстетическая привлекательность.

Безопасность включает в себя 3 пункта:

  1. Природный газ.Принцип работы выключателя таков, что во время включения лампы (или другого потребителя) происходит замыкание цепи питания. Происходит это за счёт передвижения контактной пары. В этот момент между контактами проскакивает микро искра, способная поджечь газ. В случае возникновения утечки в газоснабжении, выключатель может стать причиной возгорания или взрыва. Тоже происходит и в том случае, если выключатель или розетка неисправны. Недоброкачественное соединение проводов, подающих напряжение на прибор, разболтанные контакты и прочее, приводят к искрению на клеммах. Именно по этой причине в квартирах с газовыми плитами и водонагревательными колонками, выключатель света выносится за пределы кухни. Обычно его устанавливают в коридоре, разделённом с кухней дверьми. В отношении розеток действует другая логика. Газ легче воздуха и поэтому в первую очередь накапливается в верхней части помещения. Поэтому розетку в кухне лучше разместить ближе к полу, в этом случае вероятность возгорания газа от искры ниже.
  2. Вода.Любая жидкость — прекрасный проводник тока. Если вода попадает между разноимёнными контактами, между ними происходит короткое замыкание. Но это не самое страшное. При коротком замыкании сработают защитные автоматы, и электричество будет отключено. Намного хуже, если намочен один из контактов — напряжение по воде передаётся во всех «мокрых» направлениях. Если человек (или животное) прикоснётся к влаге, его ударит током. В случае утечки из систем водоснабжения (или водяного отопления) образовавшиеся на полу лужи становятся зоной потенциального риска. Поражение электрическим током чревато для здоровья человека — известны случаи остановки сердца и возникновений целого ряда других неврологических заболеваний. Поэтому расположение розеток планируется с учётом возможности подтопления. Размещение их на безопасном расстоянии от пола, а также других источников воды в доме, имеет обоснованную аргументацию.
  3. Механические повреждения.Подавляющее большинство розеток, да и выключателей производятся из пластмассы. Пластик прекрасный диэлектрик и надёжно предохраняет человека от контакта с током. Единственное слабое его место — хрупкость. Сильный удар может повредить корпус прибора со всеми вытекающими отсюда неприятностями — выход из строя, оголение контактов и т.д. Поэтому размещение их планируют так, чтобы свести к минимуму угрозу механического повреждения. Особенно внимательно нужно относиться к этому при внешней проводке, когда корпус розетки и выключателя находятся полностью снаружи стены.

Фактор удобства пользования трудно переоценить. Человек по многу раз за день пользуется как выключателями, так и розетками. Если при этом испытывается дискомфорт, прибор необходимо переустановить, не откладывая в долгий ящик

Важно также помнить, что выключатели и розетки должны быть хорошо доступными в экстремальных ситуациях. Нельзя загромождать их мебелью или устанавливать в труднодоступных местах

Видео: неудобное расположение розеток и выключателей

Любой интерьер устраивается под вкус и эстетические предпочтения обитателей жилья. Розетки и выключатели тоже являются частью интерьера. Поэтому их «художественное» оформление имеет право на существование. Всегда можно выбрать цвет, размер и форму. Современная промышленность предлагает широкий и разнообразный ассортимент приборов электроснабжения и управления осветительными устройствами. С помощью воображения и фантазии можно создавать необычные дизайнерские решения. Но не в ущерб безопасности и удобству пользования!

Декоративное оформление выключателя

Нормативы и требования

Подробно все пункты прописаны в разделах государственных нормативных актов — ГОСТ 7397.0-89, 7396.1-89, 8594-80 и СНиП 3.05.06-85.

Если хотите все сделать правильно, внимательно перечитайте каждый раздел. Обилие правил не должно вводить в заблуждение — по большому счету все сводится к нескольким основным деталям.

  1. подключенные бытовые приборы не должны располагаться далее 1 метра от установленной розетки;
  2. нельзя располагать гнезда выше 2 метров от уровня плинтуса — по стандартам электропроводки там просто нет питающих кабелей;
  3. исключено размещение розеток в непосредственной близости от мойки и плиты — минимальное расстояние 15-20 см;
  4. гнездо должно быть максимально защищено от брызг;
  5. минимальный уровень над столешницей — 15 см.

Правила подбора устройств для питания

В первую очередь, нужно прикинуть какая, и где будет располагаться мебель, а также электрическая бытовая техника в комнате, для наглядности оптимально нарисовать план-схему в правильных пропорциях, на которой обозначить все предметы мебели и электрооборудование, которое необходимо подключать к электрической сети.

Потом укажите все розетки (электрические, телевизионные, телефонные и компьютерные), желательно сделать небольшой запас. Розетки для приборов не меняющих своего расположения, (телевизор, системный блок и.так далее) устанавливать предпочтительно так, чтоб к ним был постоянный доступ, но вместе с этим, лучше если они будут скрываться за этой техникой.

Розетки для непостоянного применения, установленные в открытых зонах стенных конструкций, оптимально расположить на единой высоте – тридцать сантиметров от поверхности пола, их количество необходимо подобрать с учетом того, чтоб бытовой пылесос, мог дотягиваться до любой комнаты.

Розетки, расположенные над компьютерным столом, комодом, тумбочкой и т.д., оптимально установить на высоте 10-18 см от мебельной поверхности. Для того чтобы грамотно подобрать высоту монтажа выключателя, для начала необходимо определить в какую сторону будет осуществляться открытие дверного полотна в этом помещении и установить выключатель с того края дверной коробки, где находится ручка. На высоте от пола примерно 75-95 см, смотря какой у вас рост, то есть это расстояние определяется на практике.

Положение выключателей, сильно привязано к виду комнаты, так, к примеру, в узком коридоре или на лестничном пролете, обычно их монтируют на старте и на финише, в спальной комнате или гостиной, оптимально установить выключатели возле входа в помещение, а так же у спального места, для контроля за освещением лежа.

Высоту выключателей подбирайте по тем же правилам, беря в расчет из какого положения они станут чаще использоваться, другими словами, если это у выхода из комнаты, то берем высоту 75-95 см, учитывая ваш рост, а если возле спального места, то выключатель нужно расположить на такой высоте, чтобы можно было легко его достать вытянутой рукой.

На тех участках, где Вам пока не известно, как будет расставлена мебель или электрические устройства, рекомендуем монтировать розетки на высоте тридцать сантиметров, а выключатели девяносто сантиметров от половой поверхности, чаще всего это самый оптимальный вариант высоты выключателей и розеток.

Применяя на практике данные простые рекомендации, здравомыслие и не забывая про элементарную безопасность, Вы способны найти наилучшее расположение и высоту розеток и выключателей в вашей квартире. Не забывайте простое правило, — лучше заранее все хорошо рассчитать и определить, чем потом переделывать все заново.

На какой высоте делать розетки в ванной

Ванна делится на зоны:

  • Нулевая включает внутреннее пространства ванны и поддона душевой.
  • Первая – внешняя вертикаль ванны или душа.
  • Вторая – 60 см от первой.
  • Третья – остальное стеновое пространство.

Установка розеток с высокой степенью влагозащиты возможна только в третьей зоне. Расположение их возле зеркала для удобства бритья и пользования феном является нарушением правил безопасности. Зато по аналогии с кухней, в ванне монтировать можно несколько розеток:

  • Для стиралки – на высоте 30 см от пола.
  • Для фенов, электроэпиляторов и аналогичных мелких приборов – на среднем уровне.
  • Для бойлера на уровне 1,8 м. расстоянии пола.

Еще один важный запрет существует на случай потопа в ванной. Здесь безопасность диктует, что розетка не может быть ниже, чем 15 см от плинтуса, так как любое попадание воды внутрь совершенно недопустимо.

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

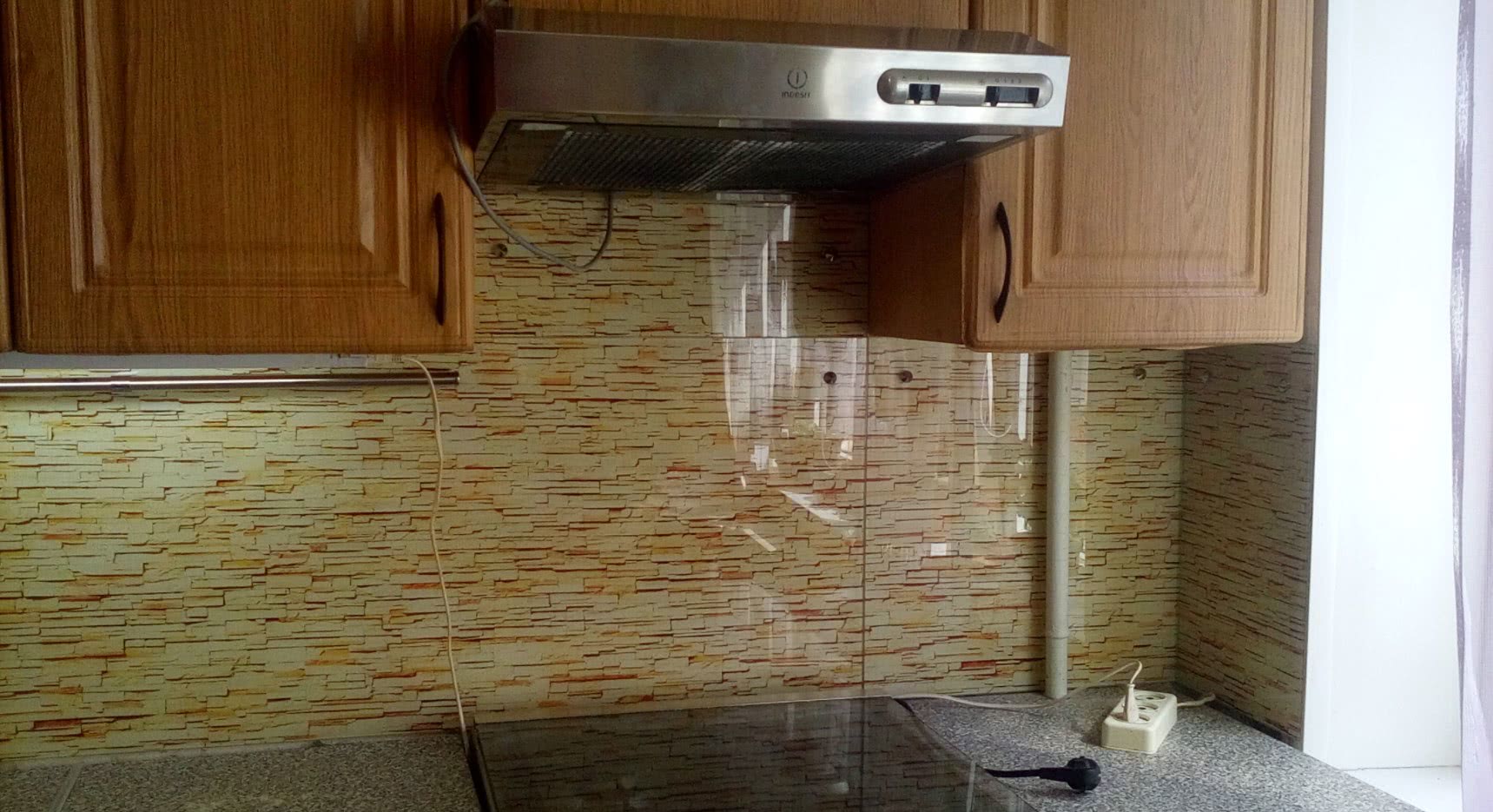

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

  1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
  2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

  1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
  2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.

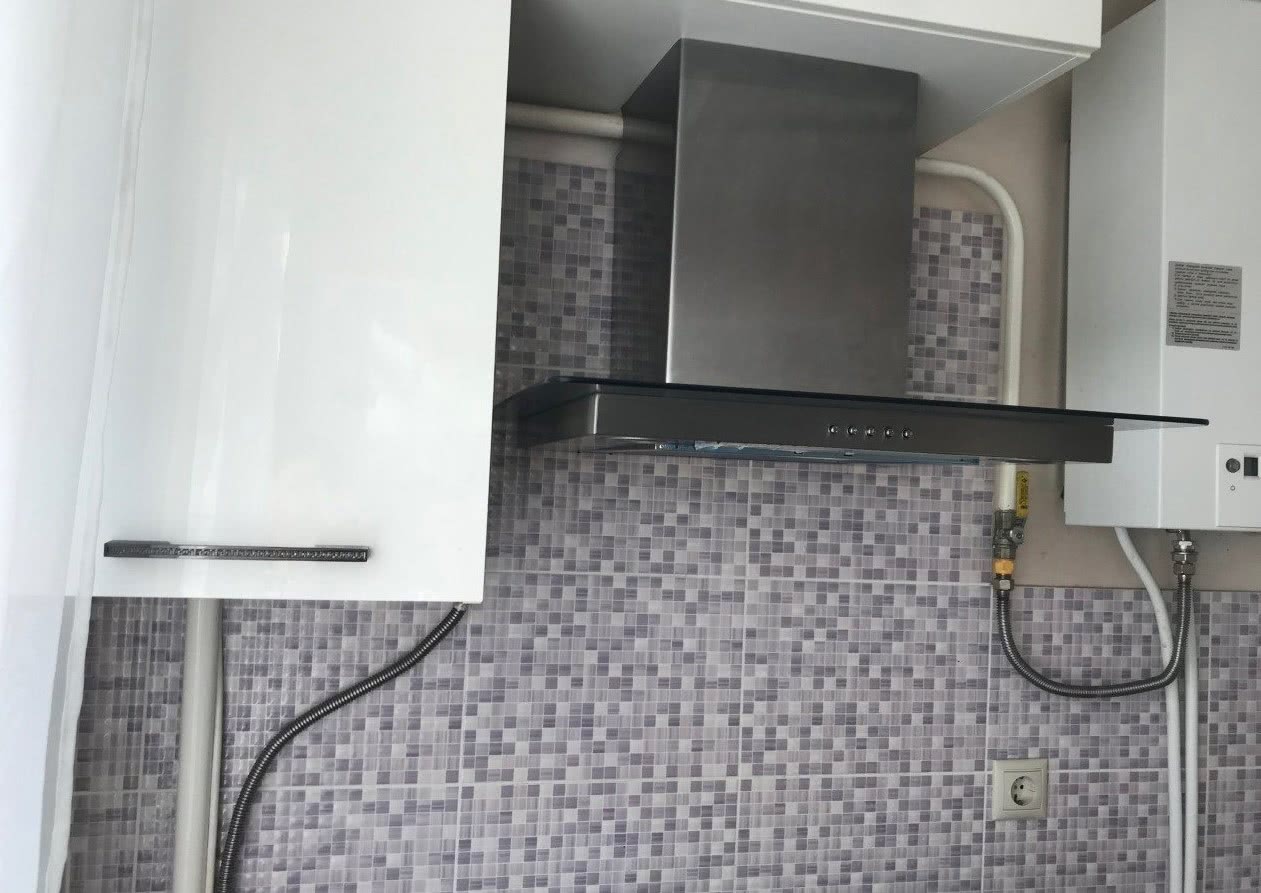

  3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
  4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
  5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

  • духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
  • отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
  • для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

  • для стиральной машины соблюдается высота в 1 м;
  • для водонагревательных приборов — не менее 180 см;
  • при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

  • средняя высота размещения розеток от пола — 70 см;
  • вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
  • за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

На какой высоте устанавливать выключатели?

Раньше во времена СССР высоту выключателей делали 150-170 см обосновывая это тем, что дети будут баловаться. Всего лишь три пять раз за свою жизнь ребенок это сделает, а потом им это станет обыденным и надоест. А вот включать со стула выключатель на высоте 170 см они будут лет до 10 или даже больше (спасибо тем родителям, которые заботятся о функциональности).

Высота выключателей выбирается в диапазоне 800-900 мм. Как определить комфортную высоту выключателей. Просто подходите к дверному проему и свободно опущенной рукой определяете наиболее удобное для вас расположение.

Если у вас большая семья. Возьмите среднее значение 850 мм от уровня чистого пола.

Выключатели устанавливать необходимо отступив от чернового проема двери 150-200 мм. Если отступить меньше, то при установке дверных наличников рамка выключателя будет наезжать на него. Выбирайте одно расстояние для всех выключателей.

Выключатели также следует располагать на стороне, где у вас ручка двери, а не на противоположной. Чтобы, открывая дверь одной рукой, второй вы могли включать/выключать свет.

Добавляйте статью к себе в закладки и делитесь с друзьями. Готов ответить на ваши вопросы.

Существующие евростандарты стандарты: есть ли такое понятие?

Терминология «Евростандарт» стала использоваться вместе с понятием «евроремонт». По факту такого термина нет, ведь в каждой европейской стране используются свои нормативы местоположения точек питания. Под европейским стандартом понимают следующие значения: высота установки выключателей от пола должна составлять 90 см, розеток – 30 см. Такая расстановка может быть комфортна детям, которые могут самостоятельно дотянуться до выключателя и погасить свет.

В настоящее время в России существуют свои стандарты, которые рекомендуют, где ставить точки питания. Такими документами являются ПУЭ, ГОСТ З 50571.11.96, СП 31-110-2003.

Около туалетного столика

Возле столика прибор должен располагаться над зеркалом или по сторонам от него. Свет должен падать на человека, а не отражаться в нем. В бра около туалетного столика лучше установить лампы накаливания (матовые), так как галогенные или светодиодные дают желтоватый свет. Устанавливать люминесцентные не следует – с ними искажается цветовое восприятие, поэтому макияж будет получаться странным.

Если было решено установить светильник над зеркалом, высота установки определяется его габаритами. Источник освещения должен быть выше головы человека, сидящего за столом. Во время установки бра по бокам зеркала высота будет зависеть от их количества. Если монтируется по 1–2 светильника, то лучше, чтобы лампы были выше уровня глаз. А если по 2 или 3 прибора с каждой стороны, то надо подбирать так, чтобы свет «не резал» глаза.

На какой высоте установить выключатель от пола

В собственном доме вы сможете найти выключатель даже с закрытыми глазами, а вот в гостях, если замечали, нередко теряетесь, даже если он находится на видном месте. И не всегда его расположение вам кажется удобным. Это происходит, потому что мы настолько часто пользуемся дома освещением, что производим включение и отключение уже на автомате, а попадая в непривычное помещение, приходится задумываться.

Именно поэтому стоит с особой тщательностью подойти к вопросу выбора высоты и расположения выключателя.

Нет каких-либо правил, регламентирующих количество розеток и выключателей, устанавливаемых в квартирах и жилых домах, во всех документах даются лишь общие рекомендации. Эту цифру определяет каждый собственник в зависимости от количества и расположения электроприборов.

Зато существующие нормативные документы строго регулируют места, запрещённые для установки розеток и выключателей

На это следует обращать особое внимание, так как данные правила повлияют на высоту монтажа

Правила установки электрической бытовой техники

В первую очередь, нужно прикинуть какая, и где будет располагаться мебель, а также электрическая бытовая техника в комнате, для наглядности оптимально нарисовать план-схему в правильных пропорциях, на которой обозначить все предметы мебели и электрооборудование, которое необходимо подключать к электрической сети.

Розетки для непостоянного применения, установленные в открытых зонах стенных конструкций, оптимально расположить на единой высоте – тридцать сантиметров от поверхности пола, их количество необходимо подобрать с учетом того, чтоб бытовой пылесос, мог дотягиваться до любой комнаты.

Розетки, расположенные над компьютерным столом, комодом, тумбочкой и т.д., оптимально установить на высоте 10-18 см от мебельной поверхности. Для того чтобы грамотно подобрать высоту монтажа выключателя, для начала необходимо определить в какую сторону будет осуществляться открытие дверного полотна в этом помещении и установить выключатель с того края дверной коробки, где находится ручка. На высоте от пола примерно 75-95 см, смотря какой у вас рост, то есть это расстояние определяется на практике.

Положение выключателей, сильно привязано к виду комнаты, так, к примеру, в узком коридоре или на лестничном пролете, обычно их монтируют на старте и на финише, в спальной комнате или гостиной, оптимально установить выключатели возле входа в помещение, а так же у спального места, для контроля за освещением лежа.

Высоту выключателей подбирайте по тем же правилам, беря в расчет из какого положения они станут чаще использоваться, другими словами, если это у выхода из комнаты, то берем высоту 75-95 см, учитывая ваш рост, а если возле спального места, то выключатель нужно расположить на такой высоте, чтобы можно было легко его достать вытянутой рукой.

Применяя на практике данные простые рекомендации, здравомыслие и не забывая про элементарную безопасность, Вы способны найти наилучшее расположение и высоту розеток и выключателей в вашей квартире. Не забывайте простое правило, — лучше заранее все хорошо рассчитать и определить, чем потом переделывать все заново.

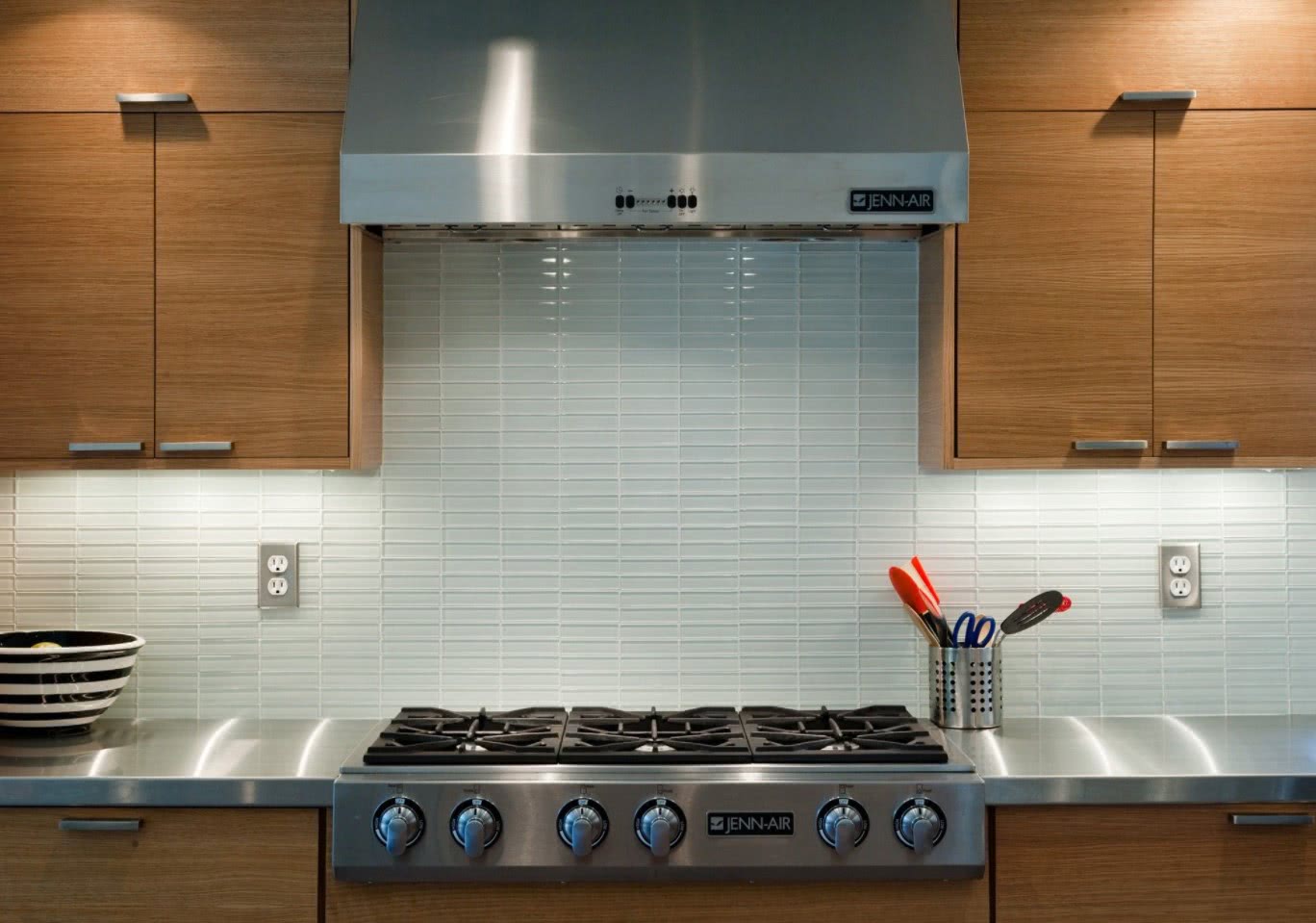

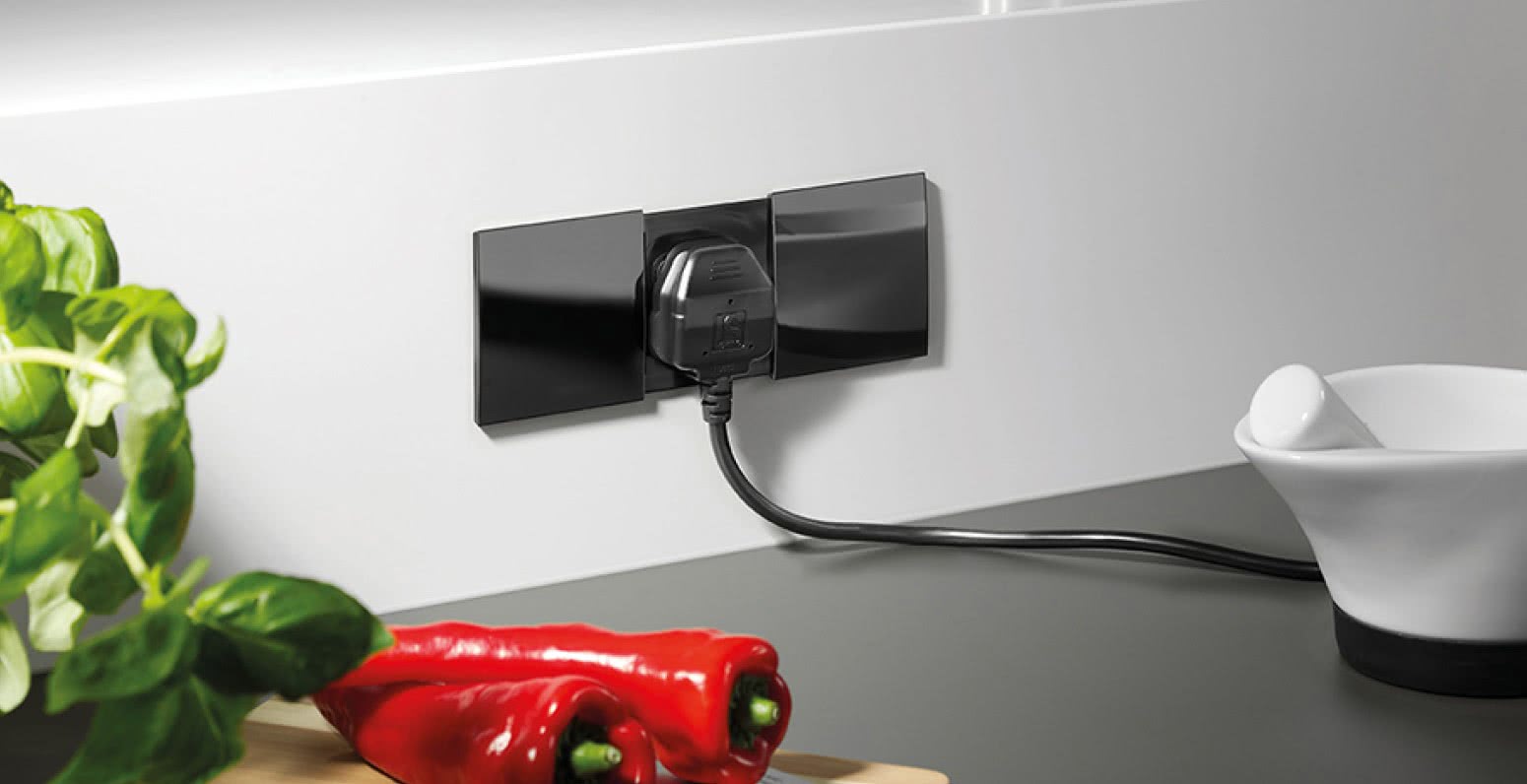

Высота розеток и выключателей над столешницей на кухне

Современная кухня обустроена многими электрическими приборами: духовкой и варочной поверхностью, холодильником, вытяжкой, посудомоечной машинкой, кофеваркой, электрочайником, мясорубкой, тостером и т.д. Проектирование электропроводки начинается с создания подробной схемы с указанием расположения мебели и расстановкой бытовых приборов.

  1. Некоторые рекомендации по расположению розеток на кухне:
  2. Для подключения посудомоечной и стиральной машинки, холодильника – 10-20 см от уровня пола. Это оптимальный вариант относительно длины электрошнура техники. Некоторые модели бытовых приборов имеют короткий провод, которого не хватит, если розетка будет располагаться на высоте 50 см.
  3. Для подключения малогабаритных приборов (мультиварки, микроволновки, тостера и т.д.) розетка устанавливает на расстоянии 20 см от уровня столешницы, или 110 см от пола.
  4. Под вытяжку монтируется отдельная розетка на расстоянии 2 м от пола. От середины вытяжки до розетки должно оставаться не менее 20 см, чтобы вентиляционный воздуховод не перекрыл отверстия розетки.
  5. «Точки питания» для встраиваемой техники лучше располагать за стенками тумбочек и шкафов. Для свободного доступа придется выпилить их задние стенки. Рекомендованная высота установки розеток в мебели – 30-60 см от пола. При этом надо проконтролировать, что розетка не находилась непосредственно за встроенными электроприборами.
  6. Розетки под осветительные приборы навесных шкафов удобно размещать на высоте около 5-10 см над мебелью.
  • Суммарная мощность электрических линий, подводимых к кухне, должна быть с запасом, чтобы иметь возможность включать одновременно все точки потребления:
  • духовой шкаф, варочная поверхность обустраиваются силовыми розетками, рассчитанными на силу тока 32-40 А;
  • для нагревателя мощностью более 3,5 Вт прокладывается отдельная линия питания;
  • под установку холодильника, микроволновой печи, кухонного комбайна, тостера, пароварки и прочих электроприборов подойдут розетки на 16 А.

Высота розеток для телевизора на стене

В зале или гостиной, телевизор чаще всего смотрят, сидя на диване или в кресле. Для среднестатистического человека, ростом около 175 см, удобнее всего расположить телевизор на высоте 120 см от пола до центра экрана. Розетки делаются за телевизором, по его вертикальной оси, ближе к его верхнему краю. Конкретная высота установки розетки зависит от диагонали телевизора. Сюда же выводим и антенный кабель.

ПУЭ 7. Правила устройства электроустановок. Издание 7

6.6.21. Требования, приведенные в пп. 6.6.22-6.6.31, распространяются на устройства (выключатели, переключатели и штепсельные розетки) для номинального тока до 16 А и напряжения до 250 В, а также на штепсельные соединения с защитным контактом для номинального тока до 63 А и напряжения до 380 В.

6.6.22. Устройства, устанавливаемые скрыто, должны быть заключены в коробки, специальные кожухи или размещаться в отверстиях железобетонных панелей, образованных при изготовлении панелей на заводах стройиндустрии. Применение горючих материалов для изготовления крышек, закрывающих отверстия в панелях, не допускается.

6.6.23. Штепсельные розетки, устанавливаемые в запираемых складских помещениях, содержащих горючие материалы или материалы в горючей упаковке, должны иметь степень защиты в соответствии с требованиями гл. 7.4.

6.6.24. Штепсельные розетки для переносных электроприемников с частями, подлежащими защитному заземлению, должны быть снабжены защитным контактом для присоединения РЕ проводника. При этом конструкция розетки должна исключать возможность использования токоведуших контактов в качестве контактов, предназначенных для защитного заземления.

Соединение между заземляющими контактами вилки и розетки должно устанавливаться до того, как войдут в соприкосновение токоведущие контакты; порядок отключения должен быть обратным. Заземляющие контакты штепсельных розеток и вилок должны быть электрически соединены с их корпусами, если они выполнены из токопроводящих материалов.

6.6.25. Вилки штепсельных соединителей должны быть выполнены таким образом, чтобы их нельзя было включать в розетки сети с более высоким номинальным напряжением, чем номинальное напряжение вилки. Конструкция розеток и вилок не должна допускать включения в розетку только одного полюса двухполюсной вилки, а также одного или двух полюсов трехполюсной вилки.

6.6.26. Конструкция вилок штепсельных соединителей должна исключать натяжение или излом присоединяемых к ним проводов в местах присоединения.

6.6.27. Выключатели и переключатели переносных электроприемников должны, как правило, устанавливаться на самих электроприемниках или в электропроводке, проложенной неподвижно. На подвижных проводах допускается устанавливать выключатели только специальной конструкции, предназначенные для этой цели.

6.6.28. В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

6.6.29. В трех- или двухпроводных групповых линиях сетей с изолированной нейтралью или без изолированной нейтрали при напряжении выше 50 В, а также в трех- или двухпроводных двухфазных групповых линиях в сети 220/127 В с заземленной нейтралью в помещениях с повышенной опасностью и особо опасных должны устанавливаться двухполюсные выключатели.

6.6.30. Штепсельные розетки должны устанавливаться:

1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м.

2. В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. Допускается установка штепсельных розеток в (на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов.

3. В школах и детских учреждениях (в помещениях для пребывания детей) нa высоте 1,8 м.

6.6.31. Выключатели для светильников общего освещения должны устанавливаться на высоте от 0,8 до 1,7 м от пола, а в школах, детских яслях и садах в помещениях для пребывания детей — на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.

Заключение

В дополнение к уже перечисленным правилам и способам обустройства розеток и выключателей хотим предложить Вам несколько вариантов маскировки проводов в жилых помещениях.

Оригинальные узоры из кабеля, сопровождающие их рисунки делают даже открытую прокладку кабеля эстетичной.

Дверки и раздвижные панели отлично скрывают розетки, выключатели и разноцветье проводов.

Специальные короба с держателями помогут «выбрать» лишнюю длину кабелей и при этом сделать блок розеток более защищенным от случайных повреждений.

Наконец, есть специальные удлинители с декоративно-защитной панелью, которые успешно позволяют скрыть гроздь проводов для подзарядки гаджетов.
