Пару слов о складных мангалах
Складной мангал представляет собой облегченную жаровню, которую можно легко перемещать и устанавливать в нужном месте, в том числе и в беседке. Лучшим материалом для его изготовления считается нержавеющая сталь, оптимальная толщина стенок — два миллиметра.
Более тонкие листы будут быстро прогорать, толстые значительно увеличат вес конструкции. Для улучшения процесса горения по периметру нижней части жаровни проделываются сквозные отверстия. Через них угли могут выпасть на пол беседки и воспламенить его
Кроме того, складной мангал легко опрокидывается, так что пользоваться им нужно очень осторожно
Преимущества
Тем не менее, складной мангал имеет определенные преимущества. К ним относятся:
- маленький вес, облегчающий транспортировку;
- в разобранном виде мангал легко укладывается в багажник автомобиля;
- небольшая стоимость.
Большим плюсом складного мангала является возможность его использования без обустройства вытяжки.
Небольшая по размерам жаровня не образует много дыма в процессе приготовления мяса. Как правило, складной мангал устанавливают в беседках, представляющих собой навес без стенок. В закрытых беседках его нужно оборудовать вытяжкой.
Сборка собственного варианта
Для успешного завершения всего проекта понадобятся такие компоненты вытяжки:
- листовой металл;
- уголки с размером 25×25×2 мм;
- заклепки и саморезы;
- огнестойкая краска;
- сварочный аппарат;
- болгарка;
- дрель;
- заклепочник.
Первым делом потребуется собрать каркас вытяжки, чтобы впоследствии обшить ее металлом. Размеры изделия будут зависеть от размеров используемого мангала. Всего потребуется изготовить три части каркаса:
- основание;
- купол;
- переход на трубу.
Основание необходимо, чтобы вся конструкция держалась на мангале или закрывала боковые стенки от порывов ветра. Необходимо рулеткой произвести замеры мангала, чтобы правильно подобрать размер вытяжки. Следующим шагом производится подготовка уголка к обработке. Для этого он очищается от ржавчины или отмывается от заводской консервирующей смазки. Следующим шагом является нарезка заготовок вытяжки из металлического уголка
Первым модулем, который будет изготовлен является основание. Его основой служит прямоугольник. Меньшая его сторона равна высоте основания, а большая – длине мангала. Хорошо, если торцы заготовок этого треугольника будут иметь угол в 45 градусов. После этого они выкладываются на ровной поверхности и прихватками сварки объединяются в общую конструкцию. После прихваток необходимо проверить углы и выполнить полную проварку швов. Когда прямоугольник готов, к нему можно приварить боковые стенки. Их высота равна высоте прямоугольника, а ширина – глубине мангала. В результате должен получиться ящик без одной из стенок.
Следующим модулем, который будет собран, является основание купола вытяжки. Он собирается по образцу предыдущего изделия, только в нем присутствуют все стенки и его высота несколько меньше, чем у опорного основания. Пример можно видеть на иллюстрации выше. Теперь необходимо изготовить основание переходника на трубу. Оно представляет собой небольшой квадрат. Он также собирается методом сварки из металлического уголка, как показано на иллюстрации ниже.
Когда он будет готов, можно перейти к фиксации перемычек, которые будут находиться под углом. Вымеряется желаемая высота вытяжки и делается нарезка заготовок. После этого они привариваются одной стороной к основанию вытяжки, а другой к подготовленному ранее квадрату.
Следующим шагом будет сборка параллелепипеда, который будет выполнять роль трубы. Его размеры могут отличаться в зависимости от проекта, но конструкция остается такой, как показано на картинке выше. По готовности всех элементов их можно окрасить в серый или другой цвет. Главным требованием является устойчивость краски к высоким температурам. Когда все компоненты высохли, можно приступить к их обшивке. Для этого используется оцинкованный металл или нержавеющая сталь. Для каждого модуля делается выкройка стенок, по возможности она должна быть такой, чтобы охватывать все стороны модуля и фиксироваться только с одной стороны.
Крепится обшивка с помощью заклепок. Для этого размечаются и сверлятся отверстия как в обшивке, так и в раме. Отверстия совмещаются, и в них вставляется заклепка после чего производится фиксация заклепочником. После обшивки основание можно закрепить на мангале, а к нему зафиксировать остальные модули конструкции. Видео о сборке конструкции из оцинкованного металла без каркаса есть ниже.
Расчёт вытяжки
Тепловая мощность жаровни.
Принято считать, что 1 кг шашлыка нужно 0,75-1 кг угля. На 1 человека нужно 400-700 грамм мяса. Удельная теплота сгорания древесного угля 7,5 кВт.
И получим для 6 гостей нужен мангал с тепловой мощностью: минимум 0,4*6*0,75*7,5 = 13,5 кВт максимум 0,7*6*1*7,5 = 31 кВт.
Обычно, большое количество мяса жарится на мангале в несколько заходов. Мы же для дальнейших расчётов будем использовать “круглое число” мощности в 15 кВт.
Площадь жаровни.
D=2*A*B/(A+B)
Где: A – ширина жаровни мангала, м; B – длина жаровни мангала, м.
D = 2*0.4*0.6/(0.4+0.6) = 0,48 м
Доля конвективных тепловыделений.
Qk=QT*KЯ*KK
Где: QT – тепловая мощность мангала или очага, кВт; KЯ – долевая часть явных тепловыделений от жаровни, принимается значение 250 Вт/кВт; KK – долевая часть конвективных тепловыделений по отношению к явным тепловыделениям жаровни, принимается значение 0,5.
Qk = 15*250*0,5 = 1875 Вт
Конвективный расход воздуха.
Lki=k*Qk1/3*(z+1,7*D)5/3*r
Где: k – коэффициент равным 5·10-3; Qk – вычисленная доля конвективных тепловыделений жаровни, Вт. z – расстояние от мангала до вытяжного зонта, м, не может быть меньше 0,75 м; D – площадь жаровни; r – поправочный коэффициент на условия размещения: между 3 стенками — 0,75, у стены — 0,8, свободно или остров — 1,1;
Рассчитаем для вытяжки с подходом к мангалу со всех сторон и минимальной высотой от мангала к зонту вытяжки.
Lki = 5·10-3*18751/3*(0,75+1,7*0,48)5/3*1,1 = 0,224 м3
Объёмный расход газов по продуктам сгорания.
Lri=1,51·10-7*QT
Lri = 1,51·10-7*15 = 2,26·10-6 м3
Расход газов вы вытяжке.
Lo=Lki+ Lri
Где: Lki – значение расхода воздуха из конвективного потока, восходящего над плитой, м3/с; Lri – данные по объёмному расходу продуктов горения природного газа в конфорках плиты, м3/с.
Lo = 224·10-3 + 2,26·10-6 = 0,224 м3/с
Расход в час.
(D)/L=Lo*3600*D
(D)/L = 0,224*3600*0,48 = 421,63 м3/ч
Функции вытяжки
Указанные конструкции выполняют несколько важных функций. В первую очередь, нужно отметить сбор дыма и других продуктов горения. Они поднимаются вверх и полностью попадают в дымоход. То есть дым не успевает рассеиваться по пространству беседки, попадая в дымоход в полном объеме,
Это значит, что вредные продукты горения не будут попадать в легкие, а само нахождение в беседке станет более комфортными и безопасным.
https://youtube.com/watch?v=dwCW7NVTILU
Зонт охватывает весь мангал, защищая его от осадков. Поэтому. Влага не будет попадать на угли и не дождь не помешает встрече с друзьями.
Вытяжка из кирпича
Вытяжка для мангала в беседке может быть создана из кирпича. В этом случае мангал с вытяжкой для беседке будет представлять единую конструкция. То есть сам мангал и вытяжка создаются одновременно и не отделимы друг от друга.
Вытяжка для кирпичного мангала
При этом вытяжка для беседки с мангалом строится точно по таким же принципам, что и металлический дымоход. То есть система должна иметь сопло, трубу и зонтик.
Отличие заключается вы том, что сопло и труба возводятся из кирпича. Устройство такой конструкции имеет некоторое особенности, которые следует отразить детально:
- Помимо выделения дыма, мангал сильно нагревается. Высокие температуры неизбежно разрушат обычный силикатный кирпич. Он растрескается, что может повлечь обрушение мангала. Но в любом случае, он начнет пропускать дым и пользоваться им станет невозможно. Строить сопло и трубу лучше из керамического кирпича. Он более прочен и способен выдерживать воздействие высоких температур. Но лучшим материалом станет шамотный кирпич. Это специальный огнеупорный кирпич, который предназначен для возведения каминов, мангалом и печей. Поэтому именно он отлично подойдет для устройства сборника дыма и трубы;
- Для придания кирпичной кладке большей прочности, следует применять сетку. Это весьма тонкий материал, который укладывается между рядами кирпича и более надежно скрепляет их. Такая сетка нужна, поскольку сборник дыма имеет сужающуюся кверху конструкцию. Приобретать сетку можно полимерную или металлическую. Но ей предстоит переносить сильный нагрев, в связи с чем оптимальным материалом станет сетка из металла;
Вытяжки для мангалов в беседки следует изолировать от кровельного материала
Это важно с противопожарной точки зрения. Кроме того, сильно нагретый металл вытяжки или кирпич способны повредить кровлю
Например, шифер растрескается, мягкая кровля деформируется, а металлочерепица может потерять свой цвет – краска просто слезет из-за избыточного нагрева. Для изоляции трубы от кровельного материала следует использовать рулонный утеплитель. Его слой вокруг трубы не должен быть менее 5 см. Применение именно рулонного материала хорошо тем, что он не горюч и удобен при такой работе.
Беседка с мангалом и вытяжкой
Металлическая вытяжка для очага
Вытяжной зонт из металла имеет очень простую конструкцию. Его можно устанавливать над любым видом барбекю. Такую модель можно приобрести в магазине или сделать самому.
Преимущества металлического вытяжного зонта:
- Компактные размеры.
- Возможность установки в любой беседке или на открытом воздухе.
- Простая технология вывода дымохода на крышу и соединения с другими домашними коммуникациями.
В магазинах вытяжные зонты зачастую представлены со встроенными дополнительными функциями – вентилятор для мангала, очистка воздуха и пр. Такие модели целесообразно покупать для регулярного использования в закрытых помещениях (к примеру, при установке мангала в ресторане или в доме). Для дачного отдыха вполне подойдёт и вытяжка с самой простой конфигурацией.
Недостатки металлической вытяжки состоят в нескольких пунктах:
- Регулярная чистка.
- Возможно нагревание при использовании.
Вытяжной зонт из железа своими руками
Если вы обладаете навыками работы с металлом и имеете у себя необходимые инструменты, можно изготовить простой вариант вытяжки для мангала своими руками. Здесь мы приведём наиболее простую инструкцию по его сооружению.
Дымосборник для мангала состоит из трёх частей: основания, купола с внутренней перемычкой и трубы. Чтобы сделать эту конструкцию своими руками, вам потребуются:
- металлические листы толщиной 2–3 мм;
- железные уголки 20х20, аналогичной толщины;
- шурупы;
- заклёпки;
- термостойкая краска;
- болгарка с насадками для резки металла;
- сварочный аппарат;
- дрель с насадками для бетона;
- заклепочник.
Сначала необходимо изготовить уголки и сделать из них каркас, который впоследствии будет обшит железными листами.
- Каркас нужно начинать с нижней части, которая будет служить опорой вытяжки и закрывать место жаровни с трёх сторон. Её размер нужно определять в соответствии с габаритами мангала. Как правило, эта часть состоит из задней и двух боковых стенок. Оптимальная высота основания – 50–60 см.
- Следующий элемент – купол, представляющий собой усечённую пирамиду. Его габариты нужно рассчитать таким образом, чтобы нижняя часть полностью нависала над очагом, а объем купола в несколько раз превышал объем мангала.
- Внутри купола, к задней части под наклоном следует приварить металлическую пластину, которая будет способствовать лучшей тяге.
- Труба дымохода может быть простой прямоугольной или круглой формы. Она должна быть достаточной высоты, чтобы дым не попадал в помещение, а выводился наверх.
- После создания каркаса, нужно обшить его металлическими листами. Затем необходимо покрыть части конструкции огнеупорной краской.
- Все элементы последовательно устанавливаются на основу и закрепляются заклёпками.
С началом использования самодельного мангала с трубой, дачники могут обнаружить проблемы, вызванные недостаточной проработкой модели изделия:
- Дым выводится слишком низко и препятствует нахождению возле очага. Во избежание этого, нужно рассчитать высоту вытяжки так, чтобы верхняя часть трубы находилась на высоте трёх метров от земли.
- Вытяжка не втягивает дым от мангала, он витает по комнате. Для правильной работы дымохода, необходимо, чтобы температура дыма была выше, чем температура воздуха (изначально они практически равны). Стоит просто подождать, пока угли достаточно разгорятся.
Полезные функции и принцип действия
Изготовление вытяжной части своими руками – посильная задача. Дымосборник для мангала выполняет две основные функции:
- Отвод летучих соединений. По сути, зонт – это дымоход, поднимающий образующиеся при горении газы. Как и в системе печи-барбекю, действие основано на силе тяги. При достаточной интенсивности горения дым нагревается до такой температуры, что становится легче окружающего воздуха, и стремится вверх. Если установлен зонт, продукты горения не успевают рассеиваться, а собираются в трубу и освобождаются только в конце дымохода. Тем самым все неприятные соединения улетучиваются, не принося вред человеку.
- Защита жарочной поверхности от осадков. Это обеспечивается благодаря наличию дымосборника, который за счет расширения накрывает весь мангал. Обычно данную функцию выполняет беседка или навес, под которой устанавливается устройство для жарки, однако зонт позволяет использовать мангал и под крышей, и на открытой территории.
Вытяжная вентиляция представляет собой простое устройство. В изготовлении важна точность, поэтому рекомендуется использовать чертеж. Зонт состоит из 3 частей, каждая из которых служит для поэтапного отвода дыма:
- Дымосборник, или дымник. Задача этого элемента – собрать все летучие соединения с плоскости жарки в один проход более узкого сечения. Для прямоугольных и квадратных мангалов классическая форма дымосборника – усеченная пирамида: 4 грани, сужающиеся к вершине. Для устройств с круглой топкой сборник представляет собой конус.
- Труба, или, собственно, дымоход. Функция этого элемента – поднять собранный дым на заданную высоту. Как правило, достаточно 3 метров над уровнем земли: это выше роста человека и не позволяет продуктам горения опуститься при ветре. Форма трубы зависит от сборника: прямоугольное сечение – для пирамидального сопла, круглое – для конуса. Главное – герметично соединить внутренний объем.
- Зонтик – маленький, но важный элемент. Устанавливается над трубой на высоте 10-20 см и защищает дымоход от осадков, не препятствуя отводу продуктов горения.
Выбор материала для вытяжного устройства зависит от конструкции мангала. Если сооружение кирпичное, то для изготовления зонта подходит как металл, так и кирпич. Чем отличаются эти материалы:
- Прочностью и жесткостью. Каменная кладка обладает большим механическим сопротивлением, чем металл. Конечно, в мангал никто не собирается въезжать на танке, но эти качества полезны при эксплуатации: кирпичная конструкция не нарушится от случайных ударов, сильных порывов ветра и при качественной кладке не деформируется со временем.
- Сроком службы. Металл ржавеет, выгорает на солнце и при высокой температуре, поэтому продолжительность его эксплуатации значительно ниже, чем у кирпича.
- Сложностью и временем изготовления. Для выполнения зонта из листа стали не нужно обладать навыками кладки, замешивать связующий раствор и таскать кирпичи. Изготовить вытяжку из металла легче.
- Стоимостью затрат. И по этому пункту сталь выигрывает. Купить лист железа выйдет намного дешевле, чем приобретать кирпичи и раствор.
И стальной, и кирпичный зонт отлично справляются со своими функциями. Никакой разницы в отводе продуктов горения нет.
Металлические дымоходы для: 1) мангала, 2) барбекю
Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.
Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.
Зачем нужна вытяжка
Вытяжка нужна для устранения запахов
Запах горящих дров и жарящегося мяса многие считают приятным, но не все и не всегда. Если мангал не оборудован вытяжным куполом, дым и запах распространяются по всему двору.
Вытяжка для мангала своими руками выполняет 2 функции.
- Отводит дым от конструкции – он не попадает в помещение и выводится на достаточно большой высоте, чтобы не беспокоить никого из присутствующих.
- Улучшает тягу, так как создает дополнительное давление. Дрова прогорают быстрее и лучше, температура пламени выше, а значит еда готовится быстрее.
Если мангал стоит на улице, вытяжной зонт защищает пламя от дождя.
Функции и преимущества самодельной вытяжки
Многие дачники ошибочно полагают, что вытяжка над мангалом нужна исключительно для отвода дыма из беседки и комфортного нахождения людей в ней.
- Однако данное изделие выполняет и ряд других немаловажных функций:
- контролирует силу огня в мангале;
- предотвращает появление копоти;
- предупреждает негативное влияние ветра и затухание костра;
- придаёт мангалу довершённый, более привлекательный внешний вид.
Знаете ли вы?Согласно археологическим данным, первые беседки служили защитой от солнца ещё 20 тыс. лет назад, а строили их на территории Древнего Египта. Крупные монументальные сооружения такого типа появились чуть позже в Древней Греции и Риме, где их украшали дорогим мрамором и гранитом.
С присутствием вытяжки можно не волноваться о случайном возгорании предметов в беседке, да и работы по уборке будет намного меньше (копоть не станет оседать на полу и расположенных рядом с мангалом предметах). Среди других преимуществ применения такого приспособления также выделяют повышенную скорость разжигания углей (обеспечивается наличием направленной тяги), поэтому вам не придётся слишком долго ждать приготовления выбранных блюд.
На современном рынке представлены самые разные модели вытяжных систем для беседок, но самодельные конструкции имеют ряд преимуществ перед ними.
Вам будет интересно узнать, как сделать ландшафтный дизайн загородного дома своими руками.
В первую очередь это:
- Более доступная стоимость сооружения. Средняя цена готового дымосборника варьируется в пределах 12–20 тыс. рублей, а создание конструкции своими руками обойдётся в среднем до 5 000 рублей.
- Возможность учёта индивидуальных особенностей и пожеланий хозяев. Беседки с мангалами вполне можно назвать объектами приусадебного творчества, а значит и вытяжка должна гармонично вписываться в общую картину, учитывая размер очага и дизайнерскую задумку при оформлении всей площадки для отдыха. Разумеется, самостоятельное выполнение работы чревато определёнными сложностями, ведь требуются специальные знания и навыки, но чаще всего при умеренных финансовых затратах удаётся добиться стоящего, эксклюзивного результата.
Вытяжной зонт своими руками
Изготовить свой собственный металлический вытяжной зонт можно и в домашних условиях. Конечно, для этого вам потребуется затратить немало сил и энергии, но это обойдётся вам значительно дешевле, чем купить готовую вытяжку
Важно только то, что вы должны сделать точные замеры и хорошо понимать, какого размера и как именно будет выглядеть ваше изделие
Итак, сам колпак для дыма будет выглядеть, как куполообразная конструкция, диаметром примерно 1,5 м: она может быть круглой, конусовидной, прямоугольной, или квадратной. Как уже и писалось выше, для изготовления лучше всего взять лист из металла, толщина которого будет примерно 2 мм. Иногда можно использовать медный лист – это уже дело вкуса, так сказать. В центре купола, естественно, будет отверстие, которое должно будет соединяться с трубой. Её высота — около 2-3 метров.
Вытяжной зонт для мангала в беседке необходимо хорошо закрепить. Таким образом, конструкция будет крепиться стойками к жаровне. Можно так же подвесить конструкцию к потолку – для этого лучше всего использовать цепи. Одно только стоит учитывать всегда – труба в любом случае должна располагаться точно по центру.
Как сделать своими руками?
Учитывая простоту строения и функционирования описываемых элементов дымоходных систем, можно без особых затрат и усилий изготовить самодельный искрогаситель. Сейчас в Сети легко найти соответствующие чертежи и инструкции. Самым простым вариантом искроулавливателя, который легко сделать в домашних условиях, станет своеобразная заглушка (насадка) для дымоходной трубы с просверленными в ней отверстиями.
При создании такой заглушки важно акцентировать внимание на соответствии ее диаметра размерам дымохода. Важно, чтобы это самодельное защитное приспособление можно было свободно надеть на трубу. На практике изготовление такого простейшего элемента для дымоходной системы предусматривает наличие минимальных навыков и свободного времени, а также незначительных финансовых затрат
В то же время настоятельно рекомендуется уделить внимание размерам и количеству отверстий в насадке
На практике изготовление такого простейшего элемента для дымоходной системы предусматривает наличие минимальных навыков и свободного времени, а также незначительных финансовых затрат. В то же время настоятельно рекомендуется уделить внимание размерам и количеству отверстий в насадке.
Ошибка в расчетах может привести к быстрому засорению искроулавливателя и снижению тяги. Еще один существенный минус использования подобного устройства цилиндрической формы заключается в том, что оно быстро в процессе активной эксплуатации покрывается сажей. Это, в свою очередь, будет причиной появления неприятного запаха.
Второй вариант – это обычная металлическая сетка, которую фиксируют на дымоходной трубе при помощи хомута
Здесь важно учитывать два ключевых минуса:
- подобные приспособления являются недостаточно эффективными;
- сетки в таких ситуациях, как правило, очень быстро забиваются сажей, что становится причиной ухудшения тяги.
Еще один способ изготовления искроулавливателя предусматривает установку на дымоходе купола из сетки. Именно такой вариант считается наиболее действенным среди альтернатив полноценной конструкции.
С учетом выбранного типа приспособления для его изготовления может понадобиться следующее:
- линейка и рулетка;
- пассатижи и струбцины;
- молоток и киянка;
- ножницы и ножовка по металлу;
- углошлифовальная машинка (болгарка);
- заклепочный пистолет;
- сварочный аппарат;
- дрель и/или шуруповерт;
- отвертка.
При выборе материалов настоятельно рекомендуется отдавать предпочтение стали, наименее подверженной коррозии
Особое внимание стоит уделить толщине прутьев для сеток, которая должна составлять от 1 до 6 мм. Кстати, в ситуациях, когда трудно согнуть сетку, на помощь придет молоток
Алгоритм изготовления простого искрогасителя выглядит следующим образом.
- Снятие размеров дымохода и создание эскиза будущего приспособления.
- Сооружение картонного макета (по желанию).
- Приобретение готовой или же изготовление сетки.
- Стыковка несущих элементов и сетки.
- Качественная обработка всех стыков.
После завершения всех перечисленных операций можно при необходимости собрать самодельный дефлектор. Для этого понадобится вырезать козырек соответствующего размера и выгнуть его под определенным углом с учетом конструктивных особенностей искрогасителя. Останется только закрепить получившийся элемент в основании создаваемого приспособления при помощи заклепок или же сварки.
Использование в квартире
Часто бывают ситуации, когда на природу хочется, а нет ни времени, ни дачи, на которую можно было бы съездить. В таком случае допустимо использование мангалов в квартирах и на балконах, однако только со значительными ограничениями.
Так, главная проблема – это даже не дым и посторонние запахи в помещении, а соседи. Поэтому лучше всего устанавливать мангал на балконе. Если он открытый – то естественная вентиляция позволит избежать необходимости установки вытяжной системы, в противном же случае вам просто необходимо заранее побеспокоиться о вентиляции.
Мангал на балконе – не такое уж и редкое явление. Если же детально продумать систему вентилирования, то такое устройство можно использовать в любое время при желании. В частности, наиболее подходящим вариантом будет вытяжной зонт из металла, устанавливаемый над самым грилем. Такие зонты находятся в продаже в свободном доступе, а потому ни для кого не станет проблемой их приобретение.
Проблема состоит в другом – мангал на балконе, а значит, в случае использования стандартной конструкции, дым и запахи будут вытягиваться вверх. Как раз в этом случае нелишним будет собственноручно или с помощью осведомленного человека приделать к выходному отверстию зонта несколько металлических листов. Данная конструкция должна изгибаться таким образом, чтобы обеспечить вывод всех продуктов горения на улицу за пределы балкона.
Можно также устанавливать мангал в квартире под вытяжкой. Для этого просто в стене над мангалом оборудуется стандартная вытяжная система, которую обычно устанавливают над кухонными плитами. В таком случае вообще обеспечивается возможность пользоваться грилем в любое время года и даже в любое время суток.
Преимущества мангалов из металла
Мангал из металла обладает, наверное, несколько большим количеством положительных сторон, чем его аналоги. В зависимости от разновидности печи, можно привести применимый к большинству из них список плюсов:
- Компактны.
- Легкие.
- Малый вес.
- Мобильные.
- Устойчивы в коррозии.
- Переносят перепады температур.
- Небольшая теплоотдача.
- Возможность не только жарить, но даже коптить в некоторых случаях.
- Возможность готовки непосредственно на огне.
Как видим, мангал из металла обладает внушительным перечнем преимуществ
Если обратили внимание, мангалы для барбекю и вовсе универсальны в плане приготовления пищи и не требовательны к уходу
Зонт пристенный вытяжной
Пристенный зонт размещают над теплооборудованием, установленным вплотную к стене. Крепится он при помощи анкеров в предварительно проделанные отверстия. Если дизайн помещения позволяет и существует необходимость в дополнительном усилении, ближний край подвешивают при помощи шпильки и анкеров.Края корпуса снизу закрываются шиной. С той стороны, которой зонт примыкает к стене, осуществляется подгибка шины внутрь. Таким образом, в зазоре между зонтом и стеной скапливается меньше пыли и отложений
Обратите внимание: представленная на рисунке модель – открытого типа (с открытой передней стенкой). Срез корпуса позволяет видеть жироуловитель
Особенности
Мангалы могут быть переносными и стационарными. Мобильный вариант – это несложная конструкция, которую можно собрать самостоятельно. Делать к такому устройству вытяжку не требуется.
Подобный агрегат рассчитан на приготовление блюд для большого количества человек. Топлива для его нормального функционирования необходимо заметно больше. Без хорошей вытяжки эффективно работать подобная конструкция не будет.
В подобных приспособлениях, на первый взгляд, нет ничего сложного. Однако есть нюансы, которые следует знать. Большой мангал должен иметь хорошую вентиляцию, которая позволяла бы выводить продукты горения. Такие устройства, в том числе и барбекю, нередко продаются с уже готовыми вытяжками.
Само устройство делается по принципу вытяжного зонта; представляет собой небольшой купол в форме полусферы, срезанной пирамиды или параллелепипеда. Нередко такие вытяжки декорируются и становятся составной частью общего интерьера. Смотрятся они естественно и органично.
Обязательное условие: площадь купола процентов на 30 должна превосходить площадь самого оборудования. Только в этом случае можно будет эффективно собирать и удалять продукты горения. Необходимым условием является также присутствие высокой трубы и вентилятора.
Не менее важные характеристики:
- Дымоход обязательно имеет сужение и изгиб, что позволит генерировать хорошую тягу. Оптимальным считается расстояние между грунтом и верхней точкой трубы не менее 2,8 метра. Чем выше труба, тем лучше будет тяга.
- На вершину трубы ставится жаростойкий искрогаситель. По конструкции он похож на сито, через которое свободно проходит дым.
- Необходимо поставить жироуловитель в форме рамки со сменной емкостью. В ней скапливается вытекающий из горячего мяса жир. Такая емкость периодически меняется или чистится, в зависимости от конструкции.

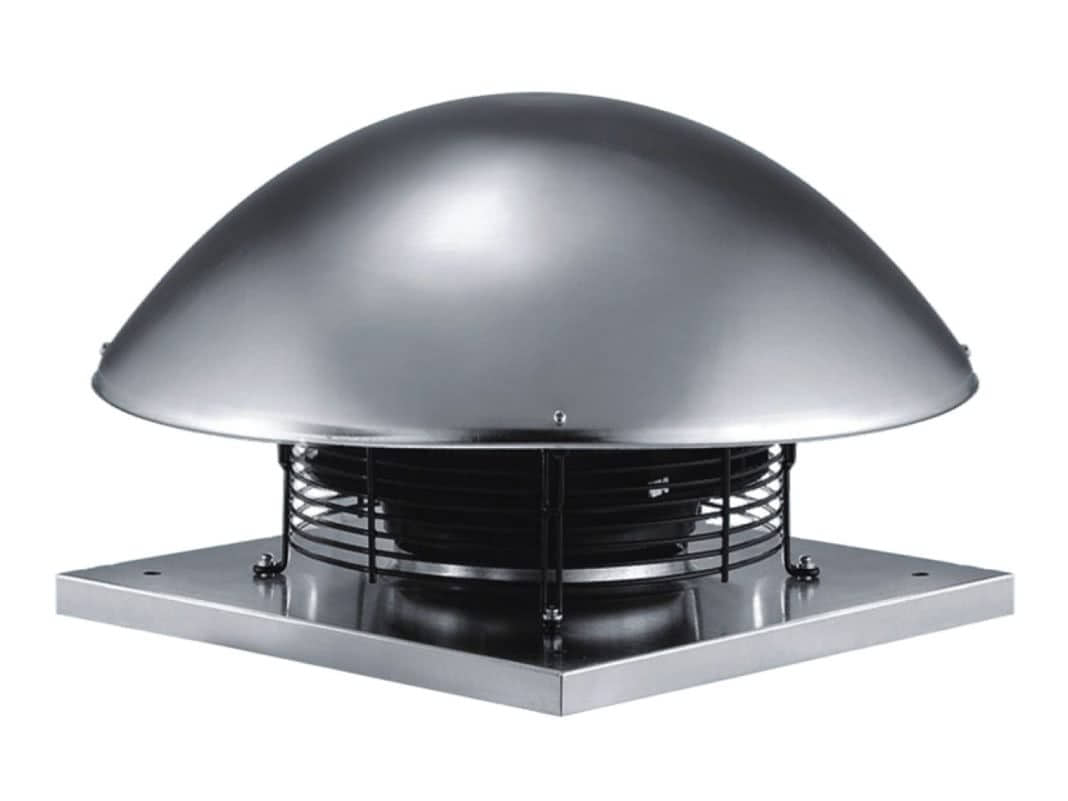

- Должен обязательно присутствовать дымосос – вентилятор, который создает дополнительный воздухообмен и увеличивает удаление дыма.
Все вышеперечисленные пункты по своему устройству несложные.
В специализированных магазинах продаются готовые «зонты» из металла, на которых есть канальный дымосборник. Их можно приладить к самодельному оборудованию.
Часто вытяжка в больших мангалах снабжается вентилятором, а также принудительной воздуходувкой, обеспечивающей дополнительную тягу. Само по себе устройство имеет стандартные параметры и не является чем-то сложным в техническом отношении. Если оборудование нестандартное, то его можно заказать в специализированной организации. Например, есть компании, которые изготавливают вытяжки даже со сложными поворотами трубы или открытой конструкцией.
Исполнение индивидуального заказа с дополнительными опциями может стоить достаточно дорого. Чтобы не тратить лишнего, можно сделать все необходимое самостоятельно.
Стандартные параметры четырехскатной вытяжки для мангала, работающего на дровах:
- металл, который подходит для таких изделий, имеет толщину от 1 до 3 мм;
- длина дымосборника 855–1550 мм;
- ширина – 660–950 м;
- труба высотой не менее 3 метров;
- сечение трубы от 255 мм.
Размеры могут заметно варьироваться
Однако пропорции при этом важно сохранить неизменными
Особенности функционирования устройств
Производители предлагают стационарные и переносные мангалы, притом разборные мобильные конструкции не оснащаются вытяжкой. Первая категория нередко реализуется в виде многофункционального барбекю-комплекса со встроенными механизмами для вывода продуктов сгорания, но при необходимости можно и своими руками установить вентилятор на мангал.
Конструкция выглядит как стандартный вытяжной зонт, притом купол (первое рабочее звено) может быть выполнен в форме срезанной пирамиды, эстетичной полусферы, габаритного параллелепипеда. Если составление дизайна беседки, летней кухни поручается профессионалу, можно встретить декорированные вытяжки, гармонично дополняющие интерьер и экстерьер.
Как выглядит вентилятор для мангала
Объем купола должен минимум на треть превосходить рабочий объем вытяжного оборудования, это условие неизменно для обеспечения своевременного сбора и вывода газов. Расчет оптимальной высоты трубы и производительности вентилятора должен основываться как на технических параметрах сооружения, так и на планируемой интенсивности эксплуатации мангала.
При проектировании вытяжной системы в зоне барбекю важно обеспечить связке оборудования следующие характеристики:
- для создания оптимальной тяги дымоходу нужно придать сужение и изгиб. Промежуток между верхней линией трубы и поверхностью почвы должен составлять от 280 см. По мере увеличения высоты дымохода усиливается генерация тяги;
- неотъемлемым атрибутом является жаростойкий искрогаситель, монтируемый на вершину трубы. Он выглядит как сито, сквозь него свободно перемещаются газы, при этом он препятствует случайному возгоранию сооружения из-за вырывающихся искр;
- чтобы облегчить эксплуатацию мангала, стоит предусмотреть жироуловитель – это жесткая рама, оснащенная сменной емкостью. Последняя собирает вытекающий из продуктов сок, жир, ее легко почистить или заменить на новую в зависимости от особенностей исполнения и материала.
Главным рабочим звеном вытяжки для мангала является дымоотсос в виде вентилятора, он отвечает за дополнительный воздухообмен и вывод дыма из зоны готовки.
