Чем хорош электро водяной теплый пол

Особенности монтажа теплых полов электро-жидкостного типа

Установка электро-водяной и капиллярной системы обогрева имеет некоторые отличия. Монтаж обоих типов оборудования не имеет особой сложности. Поэтому весь процесс укладки можно согласно инструкции выполнить своими руками.

Укладка пола XL Pipe

Такой тип теплого пола монтируется в стяжку. Толщина заливки раствора должна составлять 4-5 сантиметров. Укладка оборудования предполагает установку датчика и регулятора температуры. Все приборы приобретаются по назначению – для жидкостных теплых полов. Для установки терморегулятора требуется коробка, которая будет защищать прибор от внешнего воздействия.

Установка оборудования для обогрева половых покрытий XL Pipe осуществляется в таком порядке:

1. Черновая поверхность пола полностью очищается от мусора и пыли. Все углубления, неровности и трещины должны быть устранены.
2. На подготовленный пол укладывается экструдированный пенополистирол в плитах. Толщина такого теплоизоляционного материала должна составлять 5 сантиметров. Для фиксации плит используются специальные дюбеля со шляпками в виде зонтика. Перед тем как установить крепежную деталь в материале проделываются соответствующие отверстия.
3. Сверху плиты покрываются армирующей сеткой с широкими ячейками – от 10 до 20 сантиметров. Между собой металлические детали соединяются специальной проволокой. В итоге должно получиться цельное армирующее полотно.
4. Перед установкой кабель тестируется на наличие необходимого сопротивления.
5. Трубы электро водяного теплого пола укладываются от места установки коробки для терморегулятора. Размещать жидкостный контур следует по заранее намеченной схеме. Расстояние между трубами должно быть в пределах 20-30 сантиметров. Для их крепления к металлической сетке применяются хомуты из пластика.
6. Питающий провод от регулирующего устройства подводится к монтажной коробке. Также к распределительному узлу подается кабель от трубы. Эти два электрических проводника соединяются и изолируются. Для скреплений можно проводов можно использовать специальные клеммы. Провод для заземления прикручивается к сетке из металла.
7. К армирующему покрытию также фиксируется датчик температуры. Он должен располагаться от трубы не более чем 5 сантиметров. Предварительно его помещают в предназначенную для этих целей защитную гофру.
8. После подключения всех необходимых кабелей распределительная коробка закрывается. При этом швы между ней и крышкой уплотняются с помощью герметика.

После полной укладки жидкостной системы производится тестирование оборудования. При этом проверяется соответствие фактического сопротивления изоляции нагревательного провода с прописанным значением в прилагаемой к устройству инструкции.

Укладка пола XL Pipe

Если все замеры правильные, то можно приступать к выполнению стяжки. Перед этим по всему периметру пола фиксируется демпферная лента. Для выравнивания цементной заливки используются маячки. Когда раствор немного схватится их необходимо убрать. По всему периметру пола фиксируется демпферная лента. Включать оборудование для обогрева пола можно только спустя сорок дней. Такое время требуется для полного застывания стяжки.

В качестве финишной основы рекомендуется использовать природный камень, кафельную или керамическую плитку. Также хорошо подойдет для электро водяного пола линолеум

При выборе материала следует обращать внимание на его уровень термостойкости

Преимущества и недостатки

Система подходит для любого типа напольного покрытия

Напольная система XL PIPE разработана специально для оборудования отопления в частных домах и коттеджах. Она пользуется большой популярностью благодаря множеству преимуществ:

1. Подходит для монтажа под любые основания: ламинат, плитка, ковролин и линолеум.
2. Не требует дополнительной установки насосов и котлов.
3. Кабель находится в специальной жидкости, благодаря этому исключено его перегревание.
4. Система устойчива к затиранию, на пол можно ставить крупногабаритную мебель, не боясь при этом, что будет пережат кабель и система выйдет из строя.
5. Есть возможность ремонтировать без вскрытия стяжки.
6. Установлена функция регулировки температуры в разных комнатах.

Жидкостный XL PIPE теплый пол характеризуется следующими показателями:

1. Это экономичная энергосберегающая система. 98% всей энергии идет на обогрев комнаты. Благодаря этому тепло не теряется, стоимость отопления заметно снижается.
2. Теплый водяной пол легко монтируется под любой вид покрытия.
3. Конструкция полностью безопасна для человека, так как препятствует излучению электромагнитных волн.
4. Благодаря инновационной конструкции обеспечивается ее надежность и длительный срок эксплуатации.

Характеристика системы «xl pipe»

Напольная система отопления «xl pipe» используют как в качестве основного, так и для дополнительно обогрева. Жидкостное отопление требует установки котла или печи. Для некоторых агрегатов необходимо выстраивать котельную, которую оборудуют жаростойким материалом соответствующим образом.

Для печи требуется твёрдое или жидкостное топливо, о котором не следует забывать, чтобы поддерживать работу источника тепла. Теплообменник устанавливают в камере горения: в нём подогревается жидкость, которая нагнетается в напольную магистраль из труб.

Установка жидкостного отопления сопровождается высокими затратами. Для тёплого пола «xl pipe» не требуется котла или печи. Монтаж системы проводят за несколько часов. Финансовые вложения минимальны.

Кабельное напольное отопление используют как для больших помещений, так и для обогрева отдельных холодных зон в комнате. Проводник укладывают в стяжку толщиной не более 2 см. Для облицовки пола рекомендуют использовать твёрдые материалы: ламинат, паркет. Для укладки ковролина или линолеума требуется твёрдая подложка в виде листов фанеры или ДВП.

При электрической системе отопления имеются ограничения в обустройстве помещения. Стационарную мебель устанавливать на него не рекомендуют. Существует риск запирания кабеля: на площадке, где установлен шкаф или диван, кабель перегревается; система обогрева может отключиться.

Для технологии «xl pipe» запирания не страшны. В комнате можно устанавливать любую мебель, с последующей перестановкой или сменой дизайна. Схема электро-жидкостного обогрева простая.

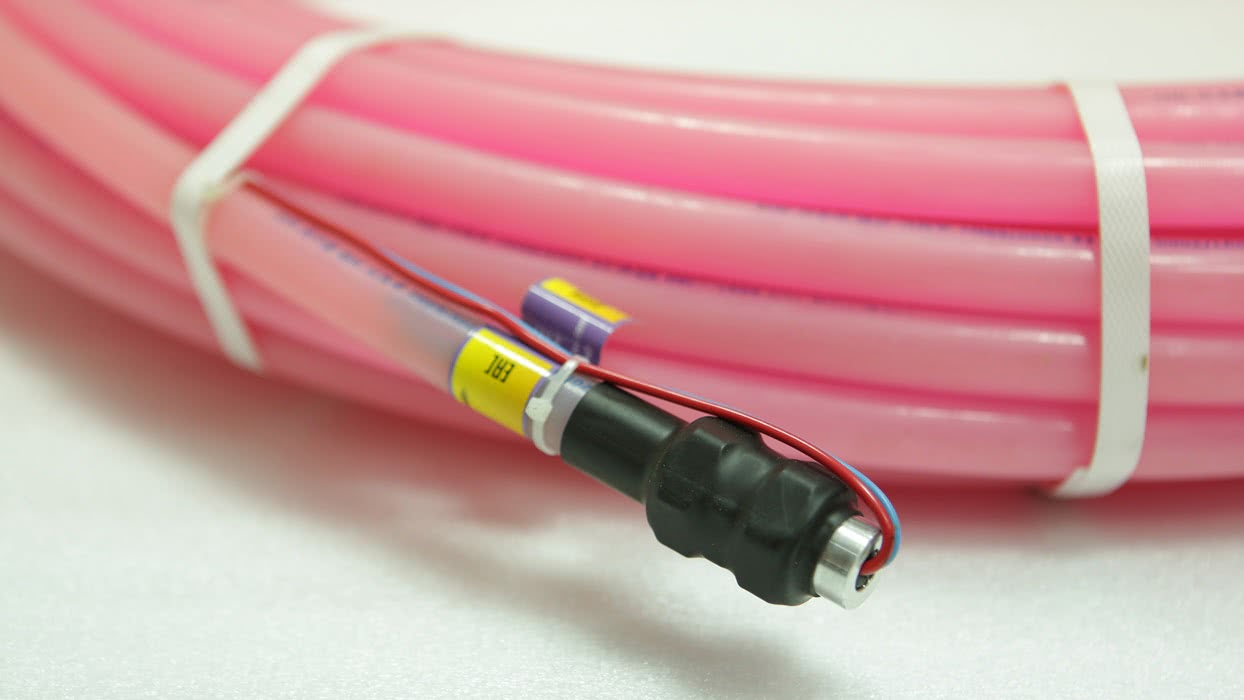

• Магистраль из труб диаметром 20 мм. Трубы выполнены из сшитого полиэтилена; они обладают высокой прочностью.
• Трубы заполняют пропиленгликолем. Жидкость является теплоносителем. Циркуляции не происходит. Теплоноситель находится в трубе стационарно, постоянно. В этом ещё одно преимущество системы «xl pipe»: она не требует циркуляционного насоса.
• Жидкость не замерзает. Если в системе отопления нет надобности, то её просто не включают. Теплоноситель при этом сливать не надо. Система не разморозится.
• Нагревает пропиленгликоль кабель. Он находится внутри трубы.
• Кабель семижильный с нихромовой основой. Изоляция выполнена из тефлонового материала.
• Концы кабеля выводятся для подключения к сети.
• При нагревании жидкость расширяется. Чтобы не произошло разрыва трубы, в ней предусмотрена система поглощения давления.
• Кабель требует напряжения в сети 220 В.
• Мощность проводника 40 Вт на 1 пог. м.
• При нагревании пропиленгликоля до 40 0С, воздух в комнате прогревается до 21 0С, на полу выдерживается 25 0С. Максимальная температура пола 30 0С, поэтому систему отопления можно устанавливать в саунах, в комнатах для отдыха.
• Максимальный разогрев теплоносителя 70 0С.

Достоинства жидкостных электрических полов

Новая форма обогрева выгодно отличается от своих аналогов по многим позициям.

Преимущества электро-жидкостных систем в сравнении с обычными водяными следующие:

• не нужно подключать к нагревательному котлу или к центральной системе отопления;
• для выполнения своей функции теплоносителю не нужна помощь циркуляционного насоса;
• монтаж предельно прост: не нужно сооружать коллектор и распределительный щит;
• работу системы обеспечивает очень малое количество теплоносителя, поэтому, даже при протечке, квартире не грозит затопление;
• тёплые полы прогреваются максимально равномерно по всей поверхности;
• требуется гораздо меньше трудозатрат при их установке, в отличие от водяных тёплых полов.

Если говорить о преимуществе перед электрическими тёплыми полами, то нужно отметить такие качества:

• исключен перегрев кабеля, который расположен внутри жидкости;
• ремонт жидкостных полов не доставляет проблем.

Доливают антифриз или меняют электрические элементы через удобную монтажную коробку. Повреждённые места выявляются моментально по мокрым кругам на стяжке. Нагревательный эффект обеспечивает максимальный подогрев полов за счёт того, что энергия тепла хранится не только под стяжкой, но и в трубе.

Есть определённые преимущества у жидкостных полов по сравнению с инфракрасными плёночными:

можно монтировать в помещениях с любой влажностью, что очень важно во многих случаях;
жидкостные полы можно укладывать под любым напольным покрытием.

Почему выгодно делать тёплые полы?

Основное преимущество тёплых полов от всех остальных видов отопления заключается в том, что они скрыты от глаз и идеально подходят для семей, где есть маленькие дети. Кроме того, что малыши могут безопасно для здоровья ползать, они не обожгутся об источники тепла, которые надёжно спрятаны под финишным покрытием. По помещению, где установлены тёплые полы, не «гуляют» сквозняки.

Тёплые полы снижают расходы на отопление в домах с очень высокими потолками, где сложно рационально организовать отопление всего объёма помещения. В квартирах, которые находятся на первом этаже, над сырыми холодными подвалами, тёплые полы обеспечат комфортный микроклимат.

Кроме того, они не сушат воздух, а это особенно ценят чувствительные люди, склонные к аллергии. Когда тёплые полы являются автономным видом обогрева, они выручат в холодные дни межсезонья. Керамическая плитка даже при самой хорошей системе отопления остаётся холодной, и здесь выручит применение тёплых полов.

Таким образом, решение смонтировать тёплые полы идёт во благо здоровью членов семьи

Важно выбрать, какую систему лучше применить.

Плюсы и минусы

При выборе лучшей модели тёплого пола для дома, следует сравнивать все положительные и отрицательные стороны каждой системы.

Ремонт квартиры своими руками. Сравнение теплых полов.

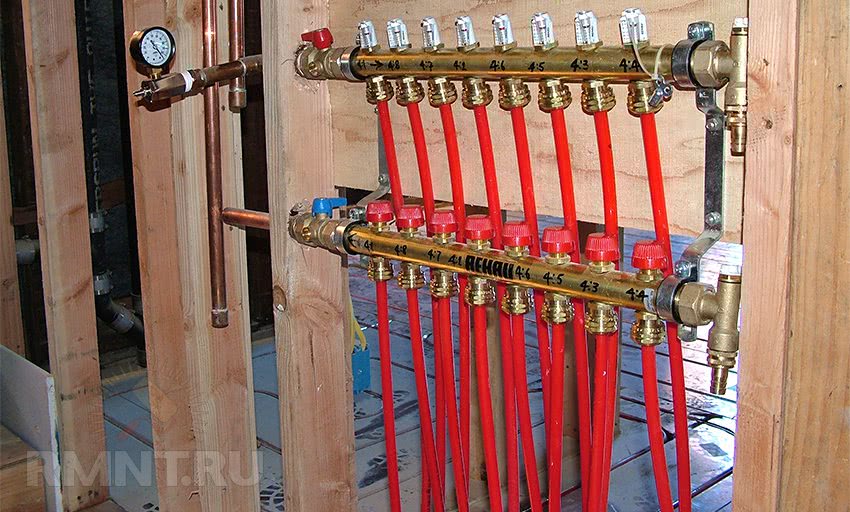

Водяной теплый пол

Основное преимущество водяного тёплого пола в сравнении с электрическим, особенно при укладке в частном деревянном доме — пожаробезопасность. Также, стоит отметить, что гидрополы пригодны для установки в помещениях любой влажности: бани, бассейны, ванной комнате.

К недостаткам данного типа можно отнести более сложный монтаж. Произвести установку своими руками, не имея строительного опыта не просто.

Кроме того, так как в основном укладка труб осуществляется под бетонную стяжку, то при повреждении трубопровода, определить место протекания и устранить неполадки очень сложно.

Не маловажное значение в комнатах с невысокими потолками играет толщина «пирога» пола, у водяной конструкции она внушительная. Сложность возникает и при выборе мощности насоса, а также его правильной установке

Если мощность подобрана не верно, то при его работе возможно снижение общего давления в системе

Сложность возникает и при выборе мощности насоса, а также его правильной установке. Если мощность подобрана не верно, то при его работе возможно снижение общего давления в системе.

Важно! С одной стороны, наличие высокой температуры в водяном полу означает лучший обогрев помещение, но с другой — понижает влажность воздуха, что не очень хорошо для здоровья человека. Ещё, один немаловажный момент, который усложняет процесс установки водяного пола, при подключении к центральному отоплению — получение разрешения на проведения данных работ

Ещё, один немаловажный момент, который усложняет процесс установки водяного пола, при подключении к центральному отоплению — получение разрешения на проведения данных работ.

Электрические теплые полы

Основные преимущества укладки электрического контура в частном доме:

• лёгкий монтаж — не требуется специальное оборудование;
• доступна регулировка температуры в отдельно взятом помещении;
• при поломке, нет необходимости демонтировать всю стяжку, достаточно освободить место неисправности;
• в случае с матами или плёнкой, если на каком-то участке произошёл сбой в работе, то вся конструкция продолжает функционировать;
• повышенная надёжность.

Кроме того, отдельные модели данного типа полов (ИК плёнка), могут использоваться как мобильный обогреватель, что очень удобно, при применении устройства в качестве дополнительного отопительного источника.

Стоит заметить, что электрические системы в отличие от водяных, имеют меньшую толщину «пирога». Их, возможно, укладывать в слой плиточного клея, а ИК плёнку прямо под половое покрытие.

Главный недостаток электрических полов — высокие расходы на оплату электроэнергии. Помимо этого, отмечается риск в плане пожаробезопасности, хотя он минимален. Не стоит забывать, и о проблемах при отсутствии электрической энергии, ведёт работа пола, зависит от неё.

Что касается матов и плёночных полов, то при их наличии под половым покрытием возникает сложность в расстановке мебели, так как на них тяжёлые предметы не устанавливаются. Требуется предварительно продумать интерьер и схему размещения нагревательных элементов.

Предлагаем подробнее ознакомиться с устройством электрополов, какие бывают виды, схемы и как произвести монтаж своими руками.

Капиллярный теплый электропол

На другом принципе работают капиллярные водяные электрические полы. Их механика основана на скоростной прокачке малого количества теплоносителя по контуру отопления. Инженерное решение выглядит следующим образом:

• греющий кабель и другие подключенные к энергосети устройство внутри пола – отсутствуют;
• контур отопления укладывается из трубки сложного сечения с малым просветом прохода теплоносителя;
• запитывается система от центрального блока, где расположен миниатюрный индукционно – мембранный насос.

При включении системы начинается скоростная прокачка теплоносителя внутри контура. Последний собирается достаточно просто. Используются специальные трубки и соединительные герметизирующие муфты. Поскольку скорость движения теплоносителя велика, от нагревательного оборудования не требуется ставить рекорды.

С задачей отопления комнаты площадью до 20 квадратов справится центральный блок управления мощностью в 2-2.4 кВт. Для него не требуется отдельная линия подключения, но такое оборудование все равно коммутируется через собственный автомат отключения и предохранительный блок.

Капилярный теплый пол

Принцип работы электро-водяного пола xl pipe.

Принцип работы xl pipe очень простой. Берётся труба, наполненная жидкостью, внутри трубы проводится электрический кабель. Кабель нагревает жидкость в тубах, а та, в свою очередь, отдаёт тепло помещению (полу). Естественно, поскольку, трубы укладываются змейкой, то требуется определённый слой покрытия над трубами, чтобы выровнять температуру по площади. Собственно, по этой причине, толщина стяжек для кабеля и электроводяного пола, не смотря на различную их толщину, должны быть сравнимы.

В процессе нагрева плотность жидкости, конечно, меняется, поэтому в трубе есть компенсатор давления, что-то наподобие резиновой прокладки или пробки.

В любой момент, можно вытащить из труб кабель и вставить новый. Кабель подключается к терморегулятору и электричеству.

Достоинства и проблемы традиционных технологий

О тёплых полах (ТП) сказано много и сегодня почти каждый знает, каких они бывают видов. В этом разделе мы упомянем то лучшее, что дают потребителю известные на сегодня виды ТП. Также будут приведены проблемы этих систем, которые решены в технологии X-L PIPE.

Энергоёмкость водяного пола

Вода — прекрасный теплоноситель, для улучшения качеств в неё добавляют присадки, и этот продукт называется «тепловой агент». Масса жидкости переносит температуру во все точки системы и при этом довольно долго сохраняет её.

Проблема. Требуется оборудование для постоянной прокачки агента по системе. Обычно это котёл, требующий отдельного помещения и дорогостоящих квалифицированных услуг.

Быстрый нагрев и дешевизна электрического пола

Электрокабель прогревается гораздо быстрее воды, т. к. металл в разы плотнее жидкости. Стоимость системы — самая низкая (от 5 у. е./м2).

Проблема. Остывает он так же в разы быстрее — требуется частый повторный запуск для подогрева. При этом увеличивается расход электроэнергии и требуется мощная стабильная электросеть.

Удобство монтажа инфракрасного (ИК) ТП

Достаточно просто раскатать плёнку-коврик и подключить к сети (в розетку) через регулятор. Его можно накрыть ковром или ламинатом, при этом допускается многократное использование. Также приемлем монтаж на потолок и стены.

Проблема. Высокий расход электричества, сопоставимый с проводным ТП. Относительно высокая стоимость самой плёнки (около 30 у. е./м2).

Вывод — при явных преимуществах все известные виды ТП имеют проблемы на трёх участках:

Сложный или дорогостоящий монтаж, много оборудования.

Высокая стоимость эксплуатации (расходы на электричество).

Быстрая потеря температуры.

Преимущества электро-водяного отопления перед другими видами

Новый вид энергетически теплых полов, который на сегодняшний день является самым экономичным среди других вариантов отопления электричеством. Устройство системы отопления через такой теплый пол не требует коллекторной разводки, не нужна установка котла, циркуляционного насоса, дымохода и места хранения топлива.

В результате эффективного распределения тепла (снизу-вверх) в помещении экономится до 40% энергии.

Среднее потребление энергии на дом в 100 м2 составляет от 900 до 2490 квт/мес. Эта цифра зависит напрямую от степени утепления здания и месяца отопительного сезона.

Отопление в разных помещениях дома легко регулируется с помощью терморегулятора, который автоматически настраивает температуру пола и воздуха.

Электро-водяной теплый пол подходит для любых помещений и для любого региона России. Система работает от обычной электросети 220 V.

Системы (контура) устанавливаются на любые основания: монтаж в стяжку, устройство в деревянные перекрытия.

По уровню комфорта у системы XL PIPE нет равных. Нет необходимости ее топить и заправлять. Система работает бесшумно, не выделяет дым и сажу. Ей не требуется ежегодное техническое обслуживание.

Можно делать любой дизайн и интерьер помещений, потому что нет на стенах батарей отопления и труб над полами. Возможно обустройство любых напольных покрытий.

Также теплый пол абсолютно ремонтно-пригоден. Через распределительную коробку без вскрытия пола можно заменить греющий элемент и теплоноситель. При механическом повреждении трубы, ее можно отремонтировать с помощью соединительных муфт и отрезка трубы.

На безопасных, в отношении холода, полах любят сидеть и играть дети. Обустраивайте дома с помощью таких систем, вы не прогадаете и останетесь довольны.

• Предидущее: Как приготовить индейку кусочками, чтобы она была мягкой и сочной
• Следующее: Салат с куриной печенью — 6 лучших и простых рецептов

Подготовка основания

Поверхность пола очищается от загрязнений, строительного мусора. Также подготавливают все материалы для монтажа, определяются со схемой укладки труб, местом установки терморегулятора и других элементов системы.

Пошаговый монтаж теплого пола XL PIPE

Теплоизоляция

Если устройство теплого пола происходит на первом этаже частного дома, где перекрытие установлено над грунтом или неотапливаемым помещением, лучше использовать экструдированный пенополистирол или минеральную вату. Толщина утеплителя должна составлять как минимум 5 см. Для фиксации теплоизоляционных плит к бетонному основанию можно использовать дюбеля с пластиковыми головками в виде зонтов.

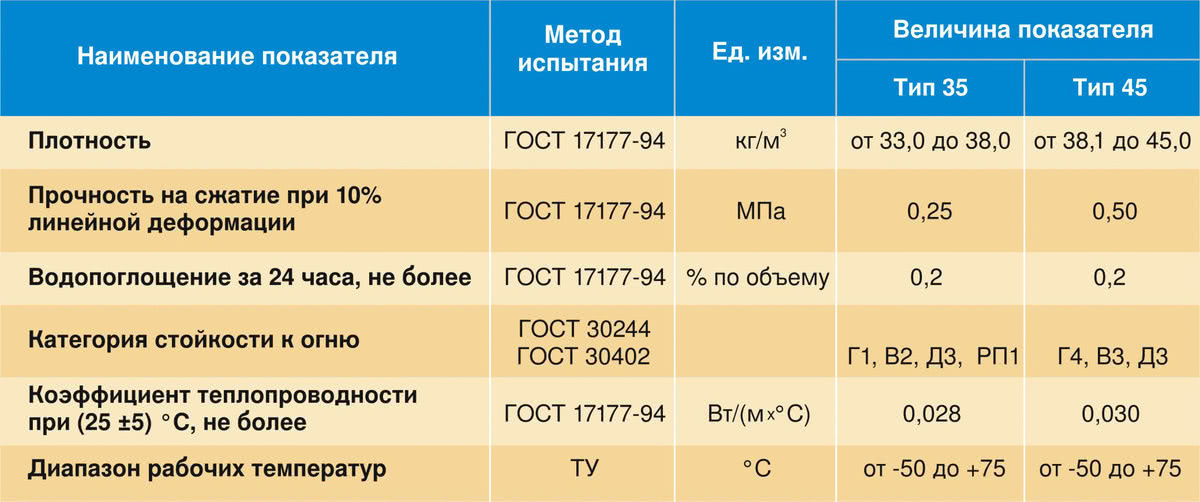

Характеристики экструдированного пенополистирола для теплоизоляции теплого пола

На плитный утеплитель рекомендуют уложить лавсановую металлизированную пленку толщиной 2-5 мм. Она сможет эффективно отразить всю произведенную тепловую энергию внутрь помещения. Если высота комнат не позволяет использовать толстый слой теплоизоляции, разрешено применять только лавсановую металлизированную пленку.

Установка нагревательных элементов

Пластиковая армирующая сетка для стяжки

На подготовленную поверхность укладывают армирующую сетку с размером ячеек 10х10 см или 20х20 см и с толщиной проволоки 3-5 мм.

При помощи пластиковых хомутов происходит закрепление трубопроводов к арматурной сетке. Расстояние между витками не должно быть меньше 5 см. Рекомендуемый промежуток – 20-30 см. Диаметр загиба трубопроводов должен быть больше от стандартного шага их укладки.

Чтобы не повредить трубу, рекомендуется отрезать кусок длиной 80 см и производить с ним необходимые манипуляции. Его загибают до тех пор, пока не удастся получить нужный размер витка.

При установке трубопроводов необходимо отступать от стен на расстояние 5-10 см. Нагревательные элементы должны хорошо закрепляться, особенно в местах изгиба, чтобы их положение не изменилось после заливки стяжки.

Установка распределительной коробки

В распределительную коробку (габариты 180х180х40 мм), которая идет в комплекте XL PIPE, проводят два конца от трубопровода. Такое устройство устанавливают на полу, чтобы его крышка находилась на уровне верха залитой стяжки. Коробку нужно закрепить к основанию, исключая ее перемещение.

Схема соединения проводов в распределительной коробке

Также данный элемент системы изолируют, чтобы предупредить попадание жидкости во время заливки стяжки. В сухих помещениях это можно сделать при помощи обычного скотча, а во влажных – с применением гидроизоляционного герметика.

Монтаж терморегулятора

Подключение теплого пола к терморегулятору

Перед монтажом терморегулятора необходимо измерить сопротивление нагревательного кабеля. Оно не должно отличаться от указанного в инструкции значения. Если все в порядке, производят подключение проводов от теплого пола к регулятору температуры. Красный цвет соответствует фазе, синий – нулю.

Сам терморегулятор также подключают к сети. Максимально допустимая мощность прибора должна быть немного больше от мощности системы обогрева, но не наоборот. Также к одному терморегулятору запрещено подключать трубопроводы, длина которых больше 84 м.

Датчик температуры устанавливается между витками нагревательных элементов в гофрированной трубке диаметром 16 мм. Расстояние от устройства до трубопроводов должно составлять 2-5 см. Датчик температуры также подключают к терморегулятору.

Заливка стяжки

После установки всех элементов системы и их надежной фиксации приступают к заливке стяжки. Готовят ее из портландцемента и песка (соотношение 1:3). С целью улучшения качества стяжки в раствор добавляют пластификаторы для увеличения ее долговечности. Также по контуру помещения устанавливается демпферная лента с максимальной толщиной 10 мм. Она позволит компенсировать расширение стяжки во время нагрева. Рекомендуемая толщина стяжки – 4 см, максимально возможная – 8 см.

Пропорции раствора для стяжки

После того, как раствор достигнет необходимой мощности, приступают к укладке напольного покрытия. Электрический теплый пол запускают в работу после монтажа всех элементов системы.

Базовый комплект капиллярного теплого пола UNIMAT AQUA

Описание

UNIMAT AQUA — инновационная разновидность водяного теплого пола и представляет собой автономную замкнутую систему, по которой циркулирует небольшое количество воды под малым давлением по тонким, как капилляры, нагревательным трубкам по замкнутому контуру. Нагрев воды в системе осуществляется с помощью электронного управляющего блока с программируемой мощностью от 100 до 2400 Вт.

Назначение: для обогрева небольших площадей от 10 до 20 м? любых жилых городских или загородных помещениях.

Для монтажа капиллярного теплого пола UNIMAT AQUA необходимо приобрести следующие элементы: 1) Базовый комплект включает в себя: Блок управления КВ-2400 в сборе — 1 шт. Соединительная трубка — 2 шт. Монтажный комплект СК — 1 шт. Паспорт изделия — 1 шт. 2) Дополнительный комплект включает в себя: ПВХ трубки (на основе полимера полиэтиленового ряда) — 2 бухты, длина которых зависит от обогреваемой площади: Для площади обогрева «до 10 кв. м» — 2 x 35 погонных метра. Для площади обогрева «до 20 кв. м» — 2 x 70 погонных метра.

3) Вспомогательные материалы: Теплоизоляция (при необходимости). Гидроизоляция (при необходимости). Демпферная лента. Арматурная сетка и пластиковые хомуты для крепления водонесущих трубок. Монтажный короб (шириной от 10 см). Дистиллированная вода (максимальный объем около 6 литров).

Основное преимущество этой системы — достаточно большой функционал управляющего блока. Вот что может блок управления капиллярной системой:

?Поддерживать режим антизамерзания (температура +15оС). ?Контролировать или состояние теплоносителя, или температуру в помещении по вашему выбору. ?Поддерживать мощность, которую вы задаете самостоятельно при пуске системы (заводская настройка 2,4кВт, а вы поставить можете от 0,1кВт до 2,4кВт). ?При помощи таймера можно задавать время отключения системы.

Капиллярный пола расчитан на повышения комфортности. Для основного отопления ему недостаточно мощности. Преимуществом является безопасность системы (никакого электричества в полу), что позволяет устанавливать его во влажных помещениях (например, в моечном отделении бани) без каких-либо ограничений.

Технические характеристики блока управления KB-2400

Что говорит производитель XL PIPE

• Система разработана специально для основного отопления в коттеджах и загородных домах.
• Подходит под любые основания: плитка, ламинат, линолеум, ковролин.
• Подходит не только для монтажа в бетонную стяжку, а также и для деревянной системы (сухой, легкой стяжки).
• Не нуждается в котлах, насосах и коллекторах.
• Не перегорает, так как кабель находится в специальной теплопроводящей жидкости.
• Не боится запирания.
• Ремонтируется без вскрытия стяжки.
• Есть возможность регулирования температуры в разных помещениях.
• Работает от электричества.
• Является энергосберегающей системой.

Особенностью данной системы теплых полов является структура нагревательного элемента. Это труба из структурированного полиэтилена (диаметр 20 мм), которая заполнена теплоносителем. Внутрь, на всю длину трубы вставлен семижильный кабель из сплава хрома и никеля, покрытый тефлоном. Трубы с кабелем и теплоносителем запаяны герметически. Теплоноситель не движется и поэтому в данной системе не нужен насос, котел или коллектор. В качестве теплоносителя используется антифриз специального состава. При нагреве жидкости возникает повышенное давление, что способствует быстрому нагреву и равномерному распределению тепла (пузырьковое кипение). Нагрев происходит очень быстро, так как объем жидкости небольшой, а тепловая мощность высокая. Поэтому, на рабочие температуры эта система теплого пола выходит намного быстрее остальных.

Система для основного отопления дома

Система специально предназначена для основного отопления коттеджей и домов, но ее, также можно использоваться как подогрев пола для повышения комфорта. Теплый пол XL PIPE абсолютно безопасны для окружающей среды и для здоровья человека, не выделяют углекислый газ, не излучают электромагнитных волн.

Система работает от электричества

Система теплого пола XL PIPE работает автономно, только от электричества. Она автоматически поддерживает необходимую температуру в доме. Вы легко сможете настроить разные температурные режимы в комнатах.

Безопасность системы XL PIPE

Также она абсолютно безопасна. В стяжке не может привести к возгоранию, а электромагнитное поле системы в разы меньше предельно допустимых показателей.

Система XL PIPE энергосберегающая

Данная система теплого пола зарекомендовала себя как энергосберегающая, так как:

• Теплоноситель внутри труб аккумулирует тепло, что позволяет системе остывать в 2 раза медленнее кабельных полов;• Благодаря правильному распределению тепловых потоков удается добиться экономии на 12% по сравнению с радиаторным отоплением;• От 8% до 15% энергии экономится за счет отсутствия теплопотерь из-за циркуляции жидкости, которая присутствует в классических водяных полах и радиаторном отоплении;
• Точечное отопление по зонам: у Вас больше нет необходимости включать всю систему отопления дома для обогрева отдельных комнат.

Ремонтопригодность системы XL PIPE

Важным моментом является то, что возможен ремонт какого-то участка системы без вскрытия пола.Ремонт греющего элемента или теплоносителя системы осуществляется через распределительную коробку. В случае механического повреждения самой трубы, на место повреждения устанавливается 2-х концевая муфта и система продолжает работать дальше.

Технические данные системы жидкостного теплого пола XL-PIPE

Материал трубы: сшитый полиэтилен Греющий кабель: 7 жильный нихромовый кабель в тефлоновой изоляции (2 жилы) Теплоноситель: антифриз Монтаж: в стяжку 4-5см Напольные покрытия: любые

На первый взгляд идеальная система для теплого пола, но что происходит на практике?

О проблематике теплого пола

Водно наполненный теплый пол, являющийся классической системой – достаточно сложная система. Для ее работы понадобятся:

• коллекторные гребенки, распределяющие и контролирующие циркуляцию теплоносителя;
• нагнетательные насосы, которых может понадобиться несколько;
• достаточно мощный нагревательный котел, работающий на твердом, жидком топливе или газе.

Объем теплоносителя внутри структуры трубок теплого пола достаточно велик. Это вызывает различные технологические особенности эксплуатации системы. Могут возникать завоздушивания и другие проблемы, которые способны снижать эффективность отопления.

Преимущества электро-водяного отопления пола xl pipe.

Электро-водяную систему отопления выпускает фирма из Южной Кореи, xl pipe. По сравнению с другими система тёплого пола, здесь есть интересный момент. Большинство тёплых полов монтируются под покрытия, поэтому такие система, в общем-то, не ремонтнопригодны.

Есть системы переносные, они монтируются поверх основания – где-то это удобно, а где-то создаёт дополнительные трудности, поскольку требуется их защитить как-то от внешних воздействий, да и мебель может помешать. Так вот, если система монтируется под покрытием, то, обычно, для её ремонта потребуется вскрывать это покрытие. В электро-водяной системе нагревающим элементам служит кабель, в случае его отказа, кабель можно поменять, не вскрывая сам пол.

Электро-водяная система допускает использования воды, хотя рекомендуется использовать антифриз (правильнее её называть электро-жидкостной системой). Антифриз предохраняет трубы от замораживания. Допустим, у вас коттедж, или квартира, где вы бываете редко, естественно за всем не уследишь, зимой, в холодное время в трубах может остаться вода. Если в доме температура ниже нуля, а в трубах осталась вода, то, вероятно, они лопнут.

Чтобы этого не происходило, используют антифриз, температура его замерзания гораздо ниже. Производитель гарантирует, что система будет исправна и при минус двадцати градусов Цельсия.

В плане затрат электроэнергии, то здесь трудно сказать однозначно, что лучше. По всей видимости, данная система аналогична кабельному тёплому полу. Если же сравнивать с водяными тёплым полами, то xl pipe менее энергозатратна и имеет более равномерный прогрев.

Дело в том, что в водяном отоплении, воду обычно прокачивают, что требует определённых затрат, также эта вода, прежде, чем попасть в пол, где-то проходит и нагревается, то есть потери тепла есть ещё до того, как вода попадает под пол. Нагрев в системе xl pipe происходит в самом трубопроводе, поэтому нет потерь тепла, нет движения жидкости, а сам прогрев абсолютно равномерен вдоль трубопровода.

Стоит отметить, что как вода, так и антифриз, имеют большую теплоёмкость, большую, чем у прочих материалов. Вся система подключается к датчику температуры, который то запускает систему, то выключает. Естественно, чем реже это происходит, тем дольше прослужит система. Так вот, чтобы переключение происходила как можно реже, требуется теплоноситель с большой теплоёмкостью, что и обеспечивает жидкость в виде антифриза или воды. То есть данная система более долговечна, нежели кабельная.

Стоимость xl pipe.

Стоимость xl pipe не является низкой. В целом она сравнима со стоимостью других электрических систем.

Похожие записи:

Для чего нужны оконные вентиляторы: виды и предназначение Нужен ли обратный клапан для насосной станции Конструкционные особенности и виды электрических пакетных выключателей Демпферная лента для стяжки: освещаем все нюансы Порноэкономика: сколько денег делает порноиндустрия, кто главный порномагнат и почему мужчинам в ххх-фильмах так мало платят Как сделать теплый пол в частном доме своими руками
