Изготовление монолитного фундамента под въездную группу
Так как требуемая конструкция в силу своей основательности достаточно сложна, то для начала необходимо представить проект будущего сооружения.

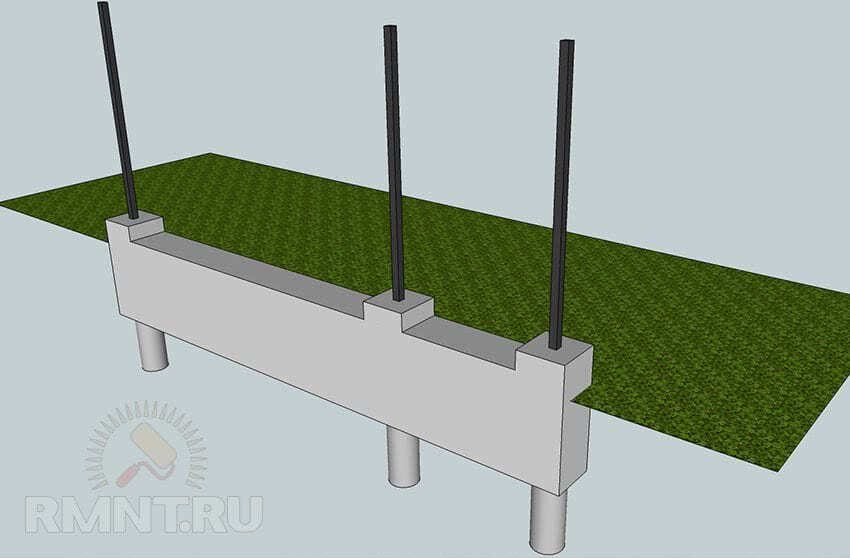

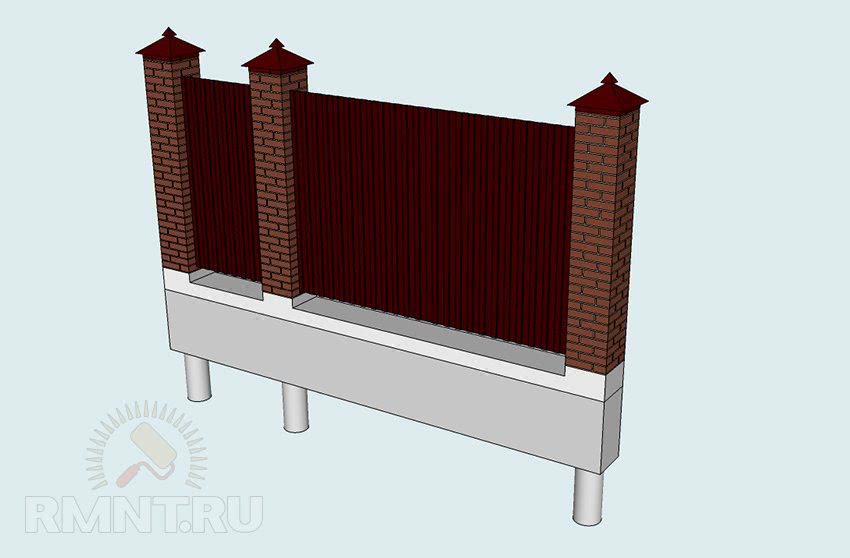

Проект фундамента
Для заливки бетона понадобится изготовить деревянную опалубку. Проект фундамента в опалубке
В нашем случае в будущем вокруг металлических столбов планируется возведение столбов из кирпича, поэтому на фундаменте предусматриваются квадратные основания-возвышения под кладку
Если подобных кирпичных столбов не делать, то имеет смысл пересчитать сечение металлических профилей под необходимую нагрузку — ворота и калитку. Возвышения в этом случае делать нет необходимости.
Итак, приступим.
1. Выкапываем траншею под всю въездную группу. В нашем случае длиной 5 м, шириной 40 см и глубиной 80 см.

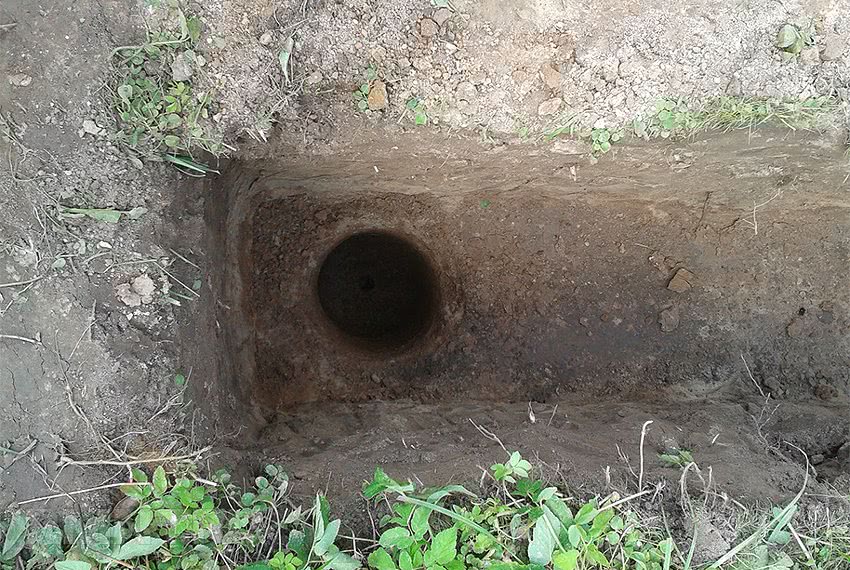

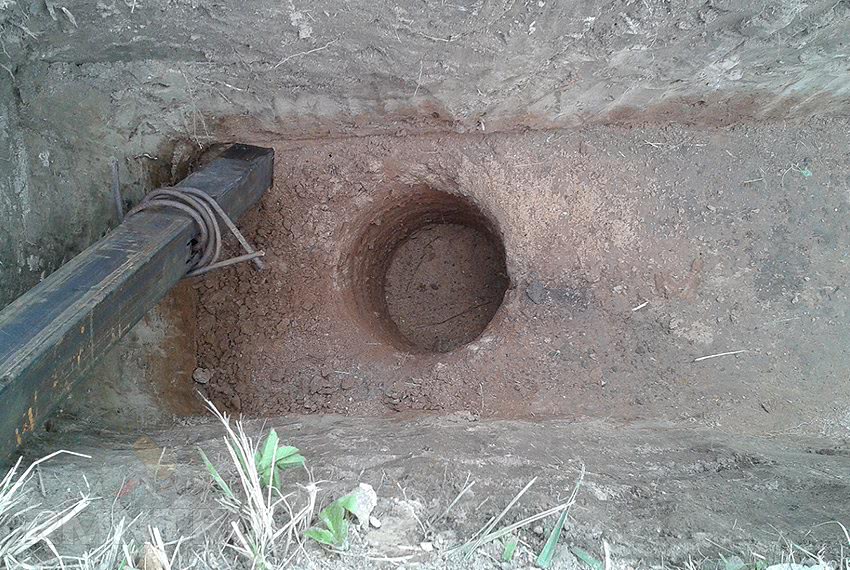

2. С помощью ручного бура на дне делаем шурфы под столбы глубиной 50 см.
Таким образом, самая нижняя точка фундамента находится на глубине 1 м 30 см.

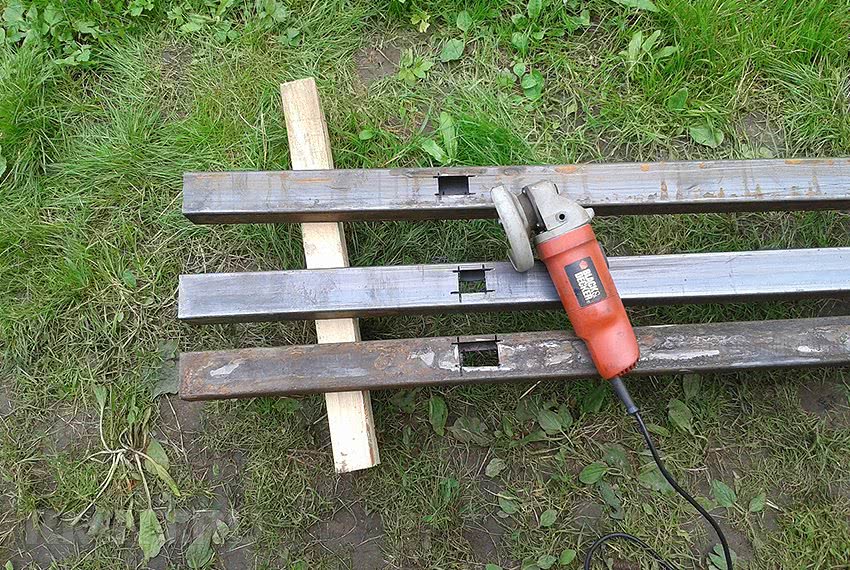

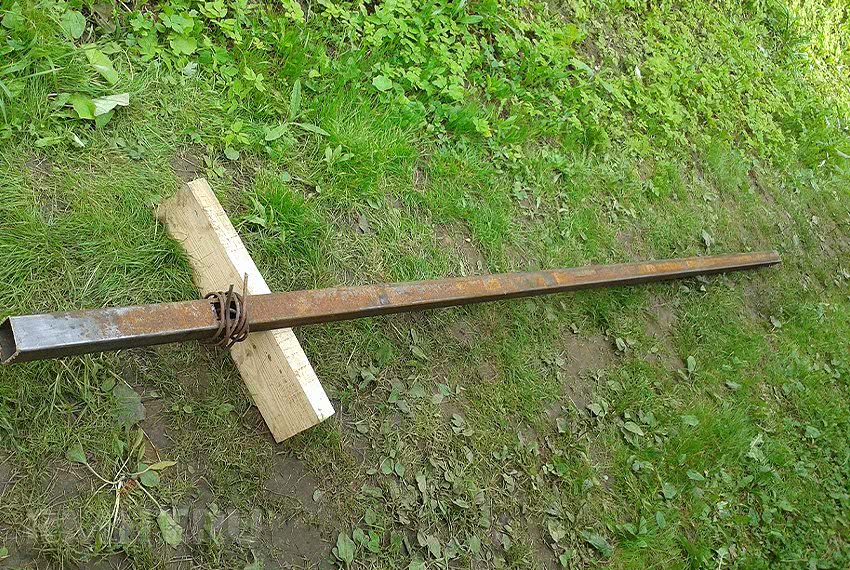

3. Подготовка профильных труб. Для улучшения вертикальной фиксации на расстоянии 40 см от конца болгаркой прорезаем сквозные отверстия и наматываем проволоку
4. Засыпаем в шурф песчаную подушку слоем в 10 см и устанавливаем крайние трубы.
5. Выставляем по уровню трубы в двух вертикальных плоскостях.

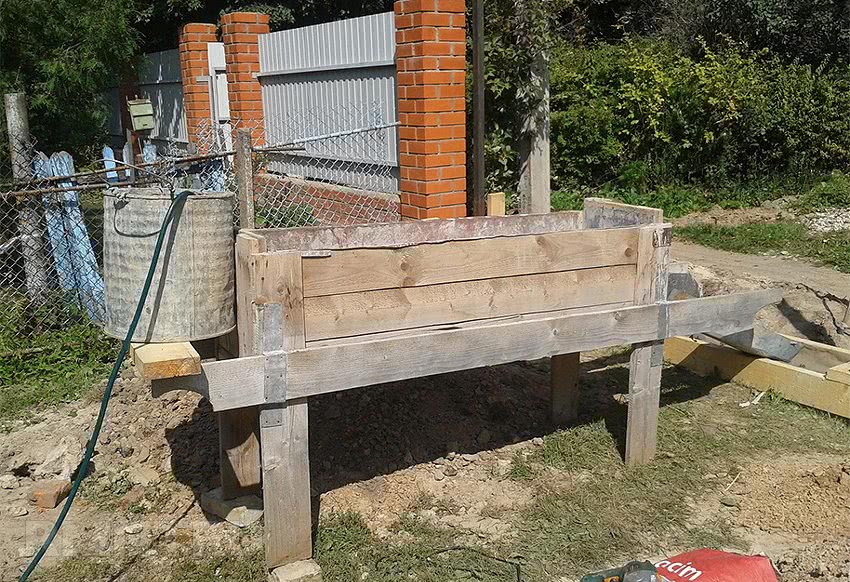

6. Замешиваем цементный раствор в подходящей емкости с помощью миксера.

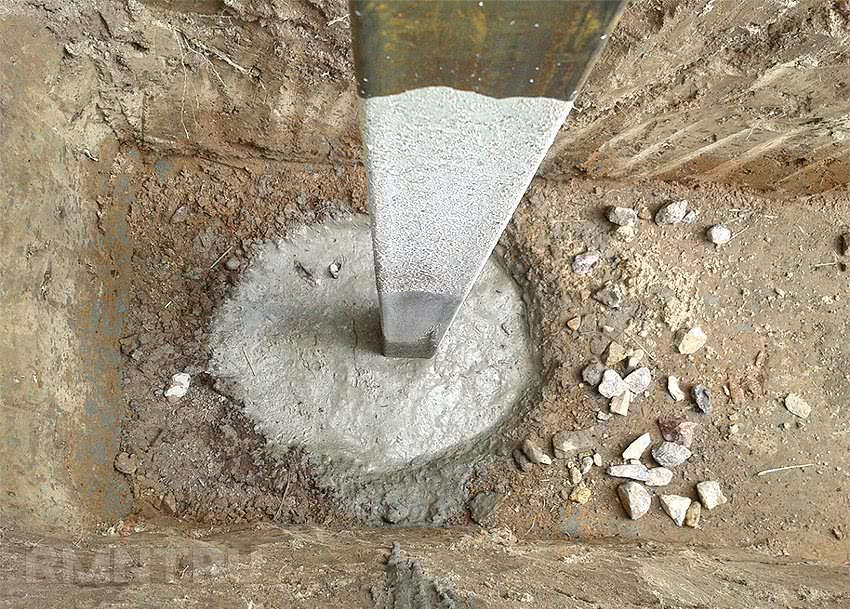

7. Заливаем в шурф. Насыпаем предварительно смоченный гравий и утрамбовываем металлическим прутком.
Данная операция придаст цементному раствору прочность бетона. Правильнее было бы засыпать гравий в процессе замеса, однако в этом случае будет довольно проблематично использовать ручной миксер. Можно так же использовать готовую пескобетонную смесь — дрель с миксером в этом случае справится, но это приведет к сильному удорожанию проекта.
8. Получаем два крайних забетонированных в шурфах столба.
9. Натягиваем шпагат. По нему будем контролировать плоскость при установке среднего столба. Вертикальность проверяем с помощью уровня.
10. Заливаем бетоном средний столб аналогично двум крайним. Делаем десятисантиметровую песчаную подушку по всей длине канавы. Не засыпанными оставляем только верхушки бетонных площадок в местах установки металлических столбов.
11. Приступаем к изготовлению опалубки. Чтобы доски не разъезжались под давлением бетона, в торцевой части траншеи вбиваем 2 металлических уголка на глубину 40 см. Сверлим в них отверстия и саморезами прикручиваем доску. Ее горизонтальное положение перед фиксацией проверяем уровнем.

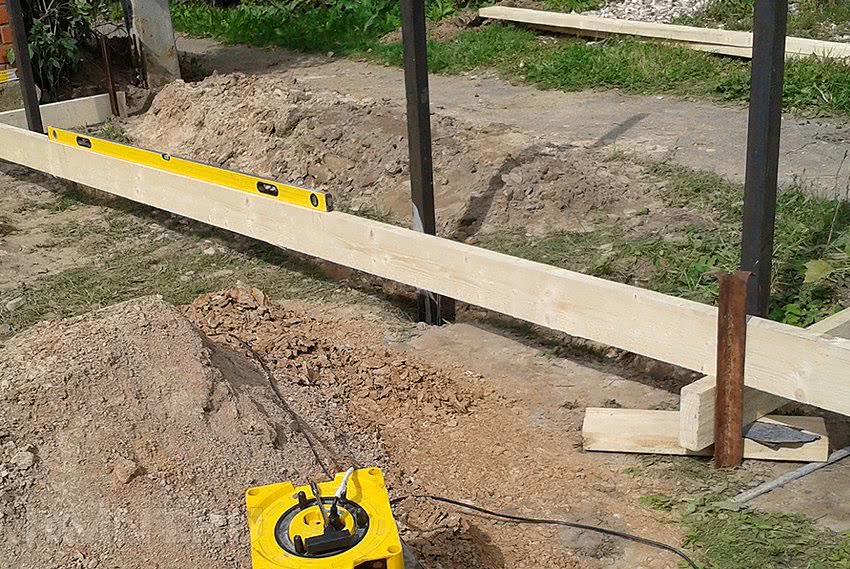

12. С помощью 6 м доски и уровня определяем расположение противоположной торцевой стенки опалубки. Аналогичным образом закрепляем ее.
13. Фиксируем вертикальные направляющие для боковых стенок.
14. Отпиливаем доски по необходимой длине и устанавливаем боковые стенки опалубки.
15. Чтобы обезопасить от осыпания стенки траншеи, крепим пленку внутри опалубки.
16. Вокруг столбов сбиваем короба размером 40×40 см.
17. Внутри опалубки монтируем арматуру. Из 10 мм прутка вяжем металлический скелет будущего монолита.
18. В итоге получаем готовую опалубку.
19. Заливаем фундамент. Всего необходимо замесить порядка 2 м3 бетона. Можно купить готовый, либо мешать самостоятельно с помощью профессиональной бетономешалки, или самостоятельно изготовленного устройства.
20. Через 2–3 дня, когда бетон схватится, можно залить квадратные площадки — основания под кирпичные столбы. В итоге, после полного застывания бетона и съемки опалубки, получится такой результат:
В конце еще раз стоит оговориться, что описанный вариант обустройства въездной группы — далеко не единственно возможный. Однако именно он позволяет выполнить все работы самостоятельно без привлечения дополнительной рабочей силы, и в итоге гарантировано получить отличный результат.
Евгений Дубинин, рмнт.ру (по материалам конкурсной работы пользователя Valley)
Типичные ошибки
Часто забор ставят непрозрачный, чтобы закрыть любую видимость, или используют декоративные варианты, полностью просматривающиеся. Оптимальным решением будет ограда из евроштакетника, который характеризуется средней защитой от постороннего внимания.
При возведении забывают контролировать горизонтальность и вертикальность, в результате верхние и нижние ряды получаются с разной высотой шва, а вертикальные смещаются на разный промежуток. Столбы смотрятся красиво, если они имеют безупречную геометрию.
Перед установкой кирпич нужно окунуть в воду, чтобы он не вытягивал влагу из раствора. Если так не сделать, кладка получится непрочной и недолговечной. Первый ряд сначала раскладывают по основе без раствора. Если упустить такой момент, количество элементов может не совпасть и получатся отрезанные куски.
Неправильный сезон возведения приводит к тому, что работы ведут зимой при низких температурах. Бетон на морозе не схватывается, а замерзает, после оттаивания сооружение начинает плыть. Опорные столбы монтируют в замерзшую почву, а при таянии льда они перекашиваются.
Достоинства и недостатки данной конструкции
Достоинства и недостатки Достоинства:
- Такая конструкция ворот не мешает выезду/въезду транспортного средства в условиях маленькой площадки. Консольные ворота позволяют значительно экономить место.
- Наличие нижнего крепления консольной системы позволяет обустраивать ворота при любых климатических условиях.
- Отделка может быть выполнена из разных материалов, например, вертикальная обрешетка, профнастил, ковка и не только.
- Возможность выбора варианта конструкции, например, из сэндвич-панели или профлиста.
- В сравнении с другими типами ворот (например, распашные) отсутствует такое явление, как провисание петель. Имеющаяся автоматика и механизм закрывания/открывания ворот предусматривает продолжительный эксплуатационный период.
- Существует возможность выбирать различную автоматику для ворот.
Недостатки:
- В отличие от других типов ворот, к примеру, распашных, обустройство откатных требует больше финансовых затрат, приблизительно на 10–20%.
- Для крепления консольной части и привода необходимо производить дополнительный фундамент.
- Вдоль забора понадобится выделить достаточное пространство.
Крепим ворота к столбам из кирпича своими руками. Пошаговая инструкция
Итак, опоры установлены в грунт, забетонированы, к ним приварены закладные и выполнена обкладка столбов кирпичом. Теперь необходимо навесить само полотно ворот, а для этого – приварить к столбам петли. Одна из распространенных ошибок на данном этапе – приваривание петель непосредственно к закладным. Однако более грамотным будет приваривание петель на отрезок швеллера, прикрепленного предварительно к закладным.
Дело в том, что нагрузка, создаваемая воротным полотном при отпирании, неравномерно распределяется между петлями. Соответственно, на один элемент будет действовать большая деформирующая сила, чем на другой. При длительной эксплуатации это приведет к искривлению металла и перекашиванию воротного полотна.
Приваренный к кронштейнам швеллер будет перераспределять нагрузку более равномерно, что снизит риск деформации закладной или отрыва ее по сварке от опорного столба.
Металлопрокат не обязательно подбирать точно по длине ворот. Достаточно, чтобы длины швеллера хватало от нижнего кронштейна до верхнего.
Последовательность сварочных работ определяется, исходя из типа петель. Мы рассмотрим вариант с прямыми петлями, как наиболее простой. Вот порядок действий:
- Швеллер или двутавровая балка приваривается к закладным. На нем отмечаются места крепления петель.
- Пока ворота лежат на земле, к ним привариваются верхние половины петель.
- Нижние части петель прихватывают к столбам в размеченных местах.
- Ворота необходимо приподнять на весу и надеть на петли. Опускать их полностью нельзя, так как петли приварены непрочно. На этой стадии необходимо убедиться, что ворота легко открываются и закрываются, нет перекосов.
- Если все в порядке, петли прихватываются еще в нескольких местах. Под ворота ставятся подпорки.
- Петли приваривают на место, накладывая шов от верхней части к низу. Затем после остывания петель, кладут шов еще один раз, с другой стороны.
- Швы зачищают при помощи болгарки.
Очень важно на этапе приваривания петель избежать деформирования и перекоса. В противном случае ворота будут плохо закрываться или открываться самопроизвольно. Нельзя приваривать петли на весу
Перед тем, как выполнить окончательное крепление, необходимо убедиться, что монтаж выполнен правильно
Нельзя приваривать петли на весу. Перед тем, как выполнить окончательное крепление, необходимо убедиться, что монтаж выполнен правильно.

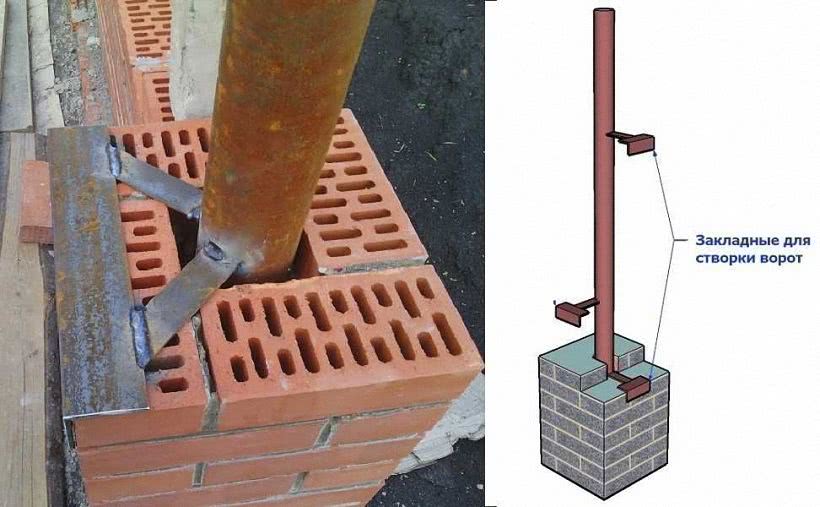

Закладные для ворот
Количество закладных, а также толщина металла зависит от веса воротной створки, закрепляемой к столбу. Влияет на количество и параметры закладных также тип ворот (сдвижные, распашные и т.д.). Толщина металла подбирается, начиная от 3 мм, впрочем, в данном случае экономить не следует.
Для изготовления закладных элементов может применяться несколько разновидностей металлопроката: уголки, швеллеры, трубы. Размер закладного элемента и форма проектируется так, чтобы швеллер выступал за пределы кирпичной кладки.
Если вы сомневаетесь, что сможете сразу правильно сварить конструкцию, сделайте в опорной трубе и в швеллере отверстия, а затем просуньте в них прутья, составляющие основу закладной. Потом приварить все части друг к другу будет легче.
Нижнюю пару закладных размещают на высоте в 0,3 м от фундамента. Положение верхней пары определяется по верхнему краю воротного полотна (она должна располагаться на 0,3-0,4 м ниже, чем верхний край будущих ворот). Положение средней пары получают, разделив расстояние между верхней и нижней частью закладной пополам.
Распашные (навесные)
Навесной механизм широко используется при классическом способе установки ворот. Основа конструкции достаточно простая. Это две вертикальные опоры, оснащенные петлями, на которые фиксируют створки. Ворота изготавливают из металлических профилей или труб, соединенных с помощью сварки в виде рам. Они, в свою очередь, обшиваются деревом, профнастилом либо другими материалами.
Лучше всего использовать более легкие обшивочные материалы, чтобы снизить нагрузку на опоры и крепежи. Для исправной работы ворот понадобится много свободного пространства, поэтому месторасположение требуется продумать заранее.
Подготовка и расчеты
Как же сделать кирпичные столбы для забора своими руками? Планирование это самый важный шаг в любом деле. Прежде чем Вы приступите к работе, Вам необходимо иметь точное представление о последовательности действий. Вам также нужно иметь все материалы и инструменты для работы. Не экономьте на инструментах, так как это напрямую отразится на качестве Вашего забора.
В первую очередь Вам понадобится емкость для замеса и перевозки раствора, совковая и штыковая лопаты и несколько ведер для воды и песка, а также ручной бур для копания ям для столбов.
Это самые основные инструменты, которые просто незаменимы на первых этапах постройки фундамента. В дальнейшем Вам понадобятся инструменты для кладки кирпичей, такие например, как мастерок и шпатель, рулетка, уровень, уголок и другие измерительные инструменты. Не забудьте запастись прорезиненными перчатками для работы с раствором, так как цемент имеет свойство разъедать кожу рук при длительном контакте. Для удобства распечатайте себе следующий список:
- Емкость для замеса
- Совковая и штыковая лопаты
- Ведра для песка и воды
- Бур
- Мастерок
- Шпатель
- Рулетка
- Уровень
- Уголок
- Прорезиненные рабочие перчатки
Для начала рассчитайте требуемое число опор, это поможет Вам определить необходимое количество материала. Обычно кирпичные колонны располагаются на расстоянии 3 метра друг от друга, хотя это зависит от личного вкуса застройщика. После определения количества колон натягивается ориентировочная бечевка, и отмечаются места бурения для колонн.
Когда Вы решите, каким материалом будут заполнены пролеты между кирпичными столбиками для забора, Вы будете готовы определить какой тип фундамента использовать. Если пролеты забора будут состоять из легкого материала, то Вам можно делать обычный свайный фундамент под каждый столбик.
Если Вы планируете построить забор из тяжелых материалов, или существует опасность, что на забор будет действовать сильный ветер, Вам следует использовать ленточный бетонный фундамент.
Свайный фундамент под кирпичный забор обычно делают следующим образом: бурят яму необходимой глубины и диаметром примерно 25-30 см. Глубина лунки зависит от типа грунта, на котором строится фундамент, а также от высоты грунтовых вод. В среднем яму для столбика лучше копать на глубину 80 см. В выкопанную лунку засыпается щебенка на толщину примерно в 10 см и вставляется труба, вокруг которой в дальнейшем Вы будете класть кирпичный столб. Дальше в свободное пространство между трубой и стенами лунки заливается раствор. Используя уровень, убедитесь, что труба находится в идеально вертикальном положении. Под ленточный фундамент сначала выкапывают траншею, а в местах установки столбов бурят лунки шириной в 25-30 см. В лунки устанавливают арматурные трубы, после чего их заливают бетоном. После этого можно начинать бетонирование остальной части фундамента.
Колпаки для забора
Чтобы придать законченный вид забору, используются самые разные колпаки. Они украшают забор, но кроме этого, колпаки, сделанные своими руками, защищают столбы от атмосферных осадков.
Практически каждая конструкция колпака отличается высокой устойчивостью, им не страшны никакие климатические условия, колпаки никогда не покрываются ржавчиной. Материалом колпаков является нержавеющая сталь, имеющая самые разные покрытия:
- Полиэстер;
- Пурал;
- Пластизол;
- Порошковую краску.
Колпаки для забора могут иметь самую разную форму. Их стоимость всегда зависит от материала, габаритов и формы конструкции.
Колпаки окрашиваются в самые разные цвета, иногда украшаются декоративными деталями. Это позволяет подобрать соответствующий будущему ограждению колпак по приемлемой стоимости. Такие крышки можно устанавливать на заборы, изготовленные из самого разного материала.
Схема устройства различных заборных колпаков
Они защищают кирпичные столбы, и не допускают попадания влаги.
Особо нуждаются в крышках кирпичные столбы, так как кирпич быстро разрушается от влаги, и, оставаясь без защиты, он начнет трескаться, что приводит к разрушению кирпичного столба. Стоимость же ремонта такого столба, потребует больших финансовых вложений.
Известно несколько основных видов колпаков:
- металлические;
- бетонные;
- кованые.
Бетонные
Эта конструкция обладает несколькими преимуществами. Прежде всего, бетон никогда не ржавеет, он всегда сохраняет свой первоначальный вид. Для достижения красивого оформления подобные колпаки можно красить любым цветом, используя специальные красители.
Сделанный из бетона колпак может иметь любую форму, но только если соблюдаются два главных условия. Габарит его обязательно должен быть равен размерам столба, и колпак должен обладать обтекаемой формой.
Для изготовления бетонных колпаков используются специальные формы, которые для работы своими руками могут изготавливаться под заказ. Готовое изделие может иметь монолитную или сборную структуру. Надо сказать, что сборная конструкция имеет несколько слоев, которые соединяются особым клеящим составом. Это дает возможность реализовать самые оригинальные дизайнерские фантазии.
Готовый колпак может иметь форму платформы, у которой верхний слой сделан как сложная геометрическая фигура. Таким образом, можно получить изделие, похожее на пряничный домик. Для получения особо сложных фигур используются детали, склеенные между собой. Например, пирамиды, украшенные круглыми шарами. Простые бетонные колпаки просто имитируют кровлю.
Металлические
Эти изделия отличает несложная форма. Чаще всего колпак выглядит, как пирамида, у которой квадратное основание. Для изготовления применяется тонкий листовой металл, покрытый красителем.
Так выглядят установленные на забор металлические колпаки
В большинстве случаев металлический колпак изготавливается вручную, однако, выглядит, как заводская штамповка. Неброский стиль и темная окраска позволяют достичь уровня модного европейского дизайна. Стоимость таких колпаков больше всего устраивает разные слои населения. Благодаря разнообразной цветовой гамме масляных красок можно подобрать такую окраску детали, которая будет гармонично вписываться в окружающий ландшафт.
Жестяные колпаки отличаются своими технологическими особенностями. Главным из них является складка швов. Их собирают вручную, а если имеет место очень сложная конструкция, применяется специальное оборудование. Такие колпаки украшаются коваными деталями, что добавляет им изысканности.
Схемы различных металлических колпаков
Кованые
Этот вид колпаков, дает возможность реализовать дизайнерские задумки, а также продемонстрировать состоятельность владельца забора. Стоимость такого изделия достаточно высока, так как работу выполняет профессиональный мастер, занимающийся художественной ковкой.
Кованые изделия максимально устойчивы к самым разным воздействиям. Они никогда не мнутся и не скалываются. Их можно эксплуатировать длительное время. Когда строится кирпичный забор, на котором устанавливаются кованые изделия, можно показать самые мелкие детали, требующие очень тонкой работы.
Пример кованого колпака для забора
Надо сказать, что стоимость колпаков сильно зависит от вида дизайна и его сложности. Более привлекательно смотрятся тонированные изделия, которые могут превратиться в изюминку всего дизайна.
Кирпичные столбы, сочетающиеся с коваными деталями, становятся украшением всего забора. Для полноты дизайна кованые колпаки хорошо совместить с деталями освещения, которые крепятся к ограде.
Необходимые материалы и инструменты
Для выполнения работ с металлом понадобится сварочный аппарат. Допускается использование как газовой, так и электрической сварки. Аппарат для сварки – наиболее редкий и дорогой из инструментов, необходимых для монтажа ворот в кирпичном заборе. Если в хозяйстве нет сварочного аппарата, его берут в аренду.
Также нужен инструмент для резки металла (болгарка с отрезным диском, дрель со сверлом по металлу). Для удобства работы пригодится магнитный угольник сварщика. Также будут нужны инструменты для разметки (кернер, чертилка), рулетка, отвес и строительный уровень.
Большинство работ по крепежу ворот к кирпичным столбам связано с необходимостью перемещать тяжелые и крупногабаритные металлические конструкции. Поэтому следует заранее договориться хотя бы с одним помощником для выполнения этой работы.
Технология обустройства фундамента
Выделяют следующие основные этапы бетонирования основания под откатные ворота:
- Разметка;
- Земельные работы;
- Армирование и установка закладной;
- Бетонирование.
Подготовительный этап
Сначала надо провести разметку территории на местности. Фундамент для откатных ворот обычно представляет собой площадку в половину длины от размеров проема портала. Стандартный проем, размером в 4 метра, предполагает наметку площадки под фундамент длиной приблизительно 1,8-2 м и шириной 0,5-0,7 м.
Фундамент своими руками делают с внутренней стороны забора сбоку от проезда. Если створка ворот будет открываться вправо, то и бетонное основание должно располагаться с правой стороны.
Разметку можно проводить при помощи колышек и проволоки или веревки. Главное — сделать прямые углы, которые легко проверить при помощи правила египетского треугольника, или использовать угольник (можно самодельный) со сторонами не менее 1 метра. Вбейте колышки по углам и натяните веревку.
Конструкция сдвижного портала
Земельный этап работ
После разметки приступают к выкапыванию ямы глубиной 1,2 – 1,8 м, рассчитываемой в зависимости от показателя уровня промерзания грунта в Вашем регионе, который можно узнать из документов строительной климатологии и геофизики.
Некоторые модели рассчитаны на определенного размера котлованы, минимальной глубиной 1,5 м, и шириной 0,5 мм. В то время, как длина будет указана в приложенной монтажной карте, и рассчитывается по формуле: i+600 соответственно разметке.
Сдвижной портал (вид сверху)
Выкопанный котлован станет основой для монтажа силовой рамы под полотно сдвижных ворот. Он должен иметь песчано-гравийную подушку толщиной 10-15 см, равномерно уложенной по всей поверхности и утрамбованной проточной водой.
Монтаж закладной
Как вариант, для монтажа бытовых ворот может быть использован швеллер номер 16-20 и приваренный к нему арматурный каркас. Он станет основой для приваривания роликов и монтажа автоматики. Однако, если нет швеллера, можно прибегнуть к использованию подручных материалов, к примеру, уголков сечением 100х100 мм или сваренным швеллерам номер 8 или 10, в общем, конструкция должна быть аналогичной заводскому набору и адекватной. Главное помнить, что:
- Швеллер 200 мм должен быть уложен вплотную к несущему столбу;
- Швеллер 160 мм — с отступом на 50 мм от опоры;
- Закладные столбов вмонтированы заподлицо с кладкой или отделкой.
Перед заливкой котлована бетоном необходимо проармировать основу — установить П-образную раму, и закрепить её в распор при помощи кусков арматуры. Каркас должен быть приблизительно таких же размеров, как и яма. Первый столб должен быть размещен заподлицо со столбом, ограничивающим проем.
Армирующий пояс и закладная
Главное условие – это размещение верхней плоскости швеллера на нулевом уровне. Нулевой уровень — это плоскость дорожного покрытия в области проема со стороны двора. Когда он не горизонтален, то нулевым считается уровень, выставленный капроновой ниткой. Горизонтальность его обязательно надо проверять строительным уровнем.
Для этого нитку натягивают на нулевом уровне, располагая противоположный конец в 100 мм от несущего столба проема. Таким образом, будущий столб-ловитель будет находиться в одной плоскости с силовой рамой.
Дополнительно! Если уровень чистого пола находится выше реального уровня земли, то можно прибегнуть к выставлению опалубки.
Фундамент выше «нулевого уровня»
Завершающим действием данного этапа является выставление рамы (закладной) по строительному нивелиру. При фиксации закладной можно сразу заложить гофры электропроводки для автоматизации откатных ворот. Их нужно заранее вывести в нужном месте и зафиксировать.
Основа с электропроводкой
Заливка фундамента
Бетонную смесь можно заказать или изготовить самому. Для фундамента нормальной прочности заказывайте заводской бетон марки не ниже M250, а лучше — M500. Вам понадобится приблизительно 1,2-2 куб. метра бетонной смеси. Рекомендуется использовать щебень размером не более 30-40 мм при общем содержании песка не более 30%. Кроме того, если процесс бетонирования припал на зимнее время, то используют бетон со специальными добавками.
После заливки фундаменту нужно дать выстояться не менее 7 дней, или как по СНИПу — 28 дней.
Как и когда устанавливают закладные?
Вопрос неоднозначный. Если приваривать их заранее, то нужно правильно разметить места их установки, три для каждой из створок ворот и две для калитки. Потом нужно вести кирпичную кладку, так, чтобы закладные попали в шов и выглядели симметрично и аккуратно. Сможете сделать своими руками? Это трудно.
Проще в процессе кладки вывести все элементы крепежа на нужной высоте и закрепить их на столбе сваркой, болтами или хомутом. В этом случае можно установить их максимально точно и красиво. Покрасив потом под цвет кирпича, вы скроете все следы монтажа.
Бывает так, что столбы уже готовы, а про закладные никто не подумал. Как крепить ворота к кирпичным столбам в таком случае?
Возможны два способа и оба они не совсем хороши:
- Крепление через «хомут». Вокруг готового столба сооружается рамка-хомут из уголка. Иногда кольцами в трех местах, иногда по всей высоте. Ни о какой красоте речь уже не идет, было бы прочно.
- Крепление к штырям из арматуры. В нужном месте перфоратором достаточно глубоко сверлят отверстия немного меньшего диаметра, чем арматура. Начинают сверлить на шве между кирпичами и направляют сверло наискосок сверху вниз. В готовые отверстия вбивают отрезки арматуры. Далее поступают как описано ниже.
Особенности укладки кирпича
Чтоб кладка была максимально прочной, требуется выполнить ряд условий:
- по периметру будущей кладки необходимо разложить квадратные прутки;
- после этого внутри поверхности прутков накладывают бетон таким образом, чтобы не превысить их уровень;
- строительным уровнем проверяется горизонтальное положение раствора;
- устраняются любые неровности;
- сверху кладут 4 кирпича по периметру, также учитывая перевязку швов;
- прутки вынимают и очищают от бетона;
- каждый шов между кирпичами заполняют раствором;
- внутреннюю част столба засыпают галькой, а верху заливают раствор.
Необходимо следить, чтобы бетон не был слишком жидким. При помощи прута необходимо пронзить гальку, чтобы раствор проник в нее. При выполнении каждого следующего ряда череду этих процессов повторяют.
