Электрокотлы zota (зота)

Оглавление

Принцип работы

Для автоматизации работы устанавливают контроллер с вентилятором

Топливо в печи фирмы Зота подается небольшими порциями, если оно будет иметь небольшие размеры.

Количество необходимого топлива определяется котлом автоматически, с учетом необходимого объема горючего для обогрева дома. Принцип работы заключается в том, что топливо из бункера направляется в горелку в таком объеме, которое нужно для создания той или иной температуры в комнате. Точная температура подсчитывается встроенным контроллером.

Другой вариант заключается в гравитационной подаче сырья. Горючее высыпается на горелку благодаря весу. Происходит это после прогорания предыдущей порции и освобождения места для новой.

С помощью вентилятора подается воздух в горелку, контроллер также подсчитывает необходимое количество и настраивает скорость вращения самостоятельно.

Преимущества и недостатки

Котлы Зота имеют свои плюсы и минусы, которые необходимо учитывать перед приобретением оборудования. Достоинства следующие:

экономичный расход горючего;
качественная сборка;
конструкция повышает КПД до 70%;
стоимость невелика;
можно использовать разнообразные виды топлива;
имеют систему длительного горения;
нужная температура поддерживается в течение долгого времени;
в котел встроена система безопасности;
детали прочны и стойки к перепадам электричества;
есть несколько вариантов выбора мощности.

Есть и недостатки:

топливо быстро прогорает;
может встретиться брак;
большой дом будет долго обогреваться.

Учитывая эти свойства, можно подобрать лучший для помещения котел.

Совместимость с газовым и твердотопливным котлами

Электрокотлы Zota имеют принцип работы, позволяющий устанавливать их совместно с твердотопливными и газовыми котлами. Как правило, в подобной схеме электрический котёл выполняет функции резервного отопительного источника. Он поддерживает требуемый нагрев жидкости и восполняет потребности горячего водоснабжения.

Обогревательное оборудование Zota зарекомендовало себя как надёжное и экономичное. Главный недостаток его заключается лишь в непростом подключении удалённого управления. Есть незначительные недоработки в конструкции, но они абсолютно не влияют на эффективность работы и удобство пользования.

Разновидности котлов Зота

Электрические котлы Зота

Модельный ряд котлов Зота можно разделить на несколько видов. Каждый из них имеет свои особенности и характеристики.

Электрические

Электрокотел Зота применяется в промышленных и бытовых целях. На данный момент компания выпускает 5 моделей, мощность которых находится в диапазоне от 3 до 400 кВт.

Zota Econom – экономичная модель, можно применять для отопления дома или коттеджа, мощность — от 3 до 48 кВт.
Zota Lux – подключаются к автономной системе отопления и могут снабдить теплом дом или производственное помещение, способен нагреть воду. Мощность — от 3 до 100 кВт.
Zota Zoom – организует систему отопления, автоматически подбирает мощность для поддержания определенного режима, мощность — от 6 до 48 кВт.
Zota МК – представляют собой мини котельные для систем отопления и водоснабжения любого помещения, мощность — от 3 до 36 кВт.
Zota Prom – модели способны отопить помещение площадью до 4000 квадратных метров, мощность — от 60 до 400 кВт.

Твердотопливные

Угольный котел — модель Стаханов

Компания наладила выпуск всех видов твердотопливных котлов, начиная от маломощных моделей для отопления дачных домов, заканчивая автоматизированными котлами для обеспечения теплом и горячей водой больших загородных домов.

Модельные ряды:

Зота Сarbon – сделаны из высококачественной стали, способны обогреть небольшое помещение.
Зота Master – корпус этих моделей обшит базальтовой ватой.
Зота Тополь-М – котлы с газоплотным изолированным корпусом, работает как на угле, так и на дровах, в верхней части есть термометр, измеряющий температуру жидкости.
Зота Mix – способен обеспечить оптимальную рабочую площадь процесса теплообмена, КПД повышено.
Зота Дымок-М – модели обладают теме же характеристиками, что и предыдущая.

Автоматический угольный

Модели этого типа котлов имеют одну линейку Стаханов. Мощность этих приборов находится в диапазоне от 15 до 100 кВт. Все модели оснащены большими водяными камерами, управляются системой Windows. Предназначены для отопительных целей.

Каждая из моделей может работать на резервном топливе, дровах. Однако основным топливом котлов является фракционный уголь.

Полуавтоматические

Комбинированный котел для дров и угля

Данная группа также представлена только одной серией — Magna. Их отличает встроенная топочная камера продолжительного горения. Она выполнена из огнепрочного материала и высококачественной стали. Корпус герметичен и отличается повышенной прочностью.

Работают данные модели на угле и дровах. Система контроля и управление процессом отопления полностью автоматизированы. Мощность — от 15 до 100 кВт.

Пеллетные

Эта группа представлена модельным рядом под названием Pellet. Приборы функционируют на гранулах, произведенных из торфа, дерева, отходов сельскохозяйственной продукции. Достоинство этих котлов заключается в функционировании без человеческого вмешательства. Этот электрокотел обычно применяется для домашнего отопления.

Инструкция по применению

Прилагаемая инструкция к электрокотлу ЗОТА позволит быстро выполнить монтаж и провести первоначальную настройку. Перед подключением котла производятся подготовительные работы. Если мощность устройства составляет более 3 кВт, к нему прокладывается отдельная электрическая линия. УЗО устанавливать необязательно, так как оно есть почти во всех моделях (если нет, подберите подходящий по силе тока и напряжению автомат).

Схема отопления с электрокотлом ZOTA в качестве нагревательного элемента.

Выбирая место для установки электрического котла ЗОТА, необходимо убедиться, что в помещении отсутствуют водяные пары и агрессивные газы, а температура воздуха находится в диапазоне от +1 до +30 градусов. В качестве теплоносителя задействуется простая водопроводная вода или специальная незамерзающая жидкость. Монтаж котлов производится строго вертикально. При подключении оборудования к электрической сети, необходимо предусмотреть заземление – оно подключается к котлам и трубам.

Установка котлов ZOTA осуществляется согласно прилагаемой инструкции – с соблюдением расстояния до потолков, пола и соседних стен. Устройство должно находиться в таком положении, чтобы не создавалось препятствий для его охлаждения (здесь используется естественная вентиляция). На последнем этапе котел подключается к отопительной системе. Далее проводятся проверка на герметичность и тестовый запуск.

Помните, что давление в отопительной системе не должно превышать указанных в паспорте параметров. В противном случае возможно повреждение оборудования.

Особенности электрокотлов ЗОТА

Занимаясь разработкой электрических котлов ЗОТА, производитель делает все возможное, чтобы техника получалась качественной и современной. Поэтому сегодня он является одним из лидеров отопительного рынка. Производимые котлы отличаются надежностью и экономичностью, они умеют управляться дистанционно, а их функционал полностью отвечает требованиям к современной технике.

Для удаленного управления котлами ZOTA используется GSM-модуль и специальное приложение.

Компания ZOTA производит технику для обогрева зданий различного назначения – это могут быть частные дома, производственные помещения, административные постройки, склады и многое другое. Мощность моделей варьируется от 3 до 400 кВт, что соответствует площади обогреваемых помещений от 30 до 4000 кв. м. Для управления используются выносные или встроенные пульты, а также мобильные телефоны, управляющие котлами по GSM-каналам. На выбор покупателей представлено пять модельных рядов:

ZOTA Econom — недорогие электрокотлы ЗОТА для дома и зданий площадью до 480 кв. м. Линейка отличается своей простой и доступными ценами;
ZOTA Prom — специальная линейка особо мощных котлов, предназначенных для обогрева помещений от 600 до 4000 кв. м;
ZOTA Smart — электрические котлы с GSM-модулями для дистанционного управления. Они буквально напичканы всевозможной электроникой;
ZOTA MK — мини-котельные с дистанционным управлением. Созданы для обогрева помещений от 30 до 360 кв. м;
ZOTA Lux — малогабаритные котлы со множеством функций и продвинутой конструкцией. Оснащаются GSM-модулями и схемами коррекции температуры.

Давайте рассмотрим эти линейки более подробно.

Электрокотлы ZOTA Econom

Данная линейка включает в себя простые электрические котлы, используемые для обогрева зданий различного назначения. Маломощные модели хорошо подходят для создания домашних отопительных систем. Котлы наделяются выносными пультами, обеспечивающими автоматическую регуляцию температуры. Несмотря на свою простоту, в котлах линейки ZOTA Econom присутствуют системы самодиагностики. Для обеспечения надежности и продолжительного срока службы производить оснастил их системами ротации силовых блоков и ТЭНов.

Электрокотлы ZOTA Prom

В эту линейку вошли особо мощные электрические котлы, созданные для обогрева крупногабаритных зданий. Также они применяются для подготовки горячей воды. Все модели в линейке ориентированы на напольную установку. Для обеспечения экономичности котлы оснащаются системами автоматики, а продолжительный срок службы обеспечивается с помощью системы ротации ТЭНов. Управление осуществляется с помощью выносных пультов.

Электрокотлы ZOTA Smart

Компактные электрокотлы ZOTA отличаются наличием продуманного электронного управления. Они оснащаются системами автоматики, погодозависимыми модулями, системами управления нагревом и насосом, а также системами самодиагностики. Во всех поставляемых на рынок моделях имеются встроенные GSM-модули для дистанционного управления. В конструкции котлов предусмотрены ТЭНы из нержавеющей стали, многочисленные датчики, а также порты для управления трехходовыми клапанами и циркуляционными насосами.

Электрокотлы ZOTA MK

Это уже не просто котлы, а целые мини-котельные. Отличительной чертой является наличие встроенной обвязки – внутри имеются расширительный бак на 12 литров, циркуляционный насос и группа безопасности. Управление осуществляется с помощью встроенного пульта, новые модели предусматривают возможность установки GSM-модулей. Модельный ряд отличается небольшими габаритами и аккуратным исполнением.

Электрокотлы ZOTA Lux

Электрические котлы ZOTA Lux созданы для обогрева домов и производственных помещений. Они оснащаются плавной регулировкой мощности, системами защиты, дистанционным управлением, системами управления внешним оборудованием, а также выносливыми ТЭНами. Приятным дополнением станет наличие погодозависимой автоматики и возможности работы с двухтарифными счетчиками.

Если нужно обеспечить отличный обогрев частного домовладения, то электрические котлы ZOTA Lux станут наиболее оптимальным выбором – они отличаются продолжительным сроком службы и продвинутым функционалом.

Серии устройств

Существует несколько модельных рядов, которые распространены на рынке и доступны для приобретения:

Серия Carbon — при высокой мощности агрегат справляется с отоплением дома в 600 квадратных метров. Но чем выше мощность, тем выше цена за прибор. Оснащен качественным теплообменником, регулятором тяги, системой дожига продуктов сгорания, чтобы не было остатков и вместительной топкой для закладки топлива. Конструкция топки обеспечивает стойкое тепло и длительное горение. Также есть возможность установки ТЭНа мощностью 3-9 кВт, это обеспечивает прогрев помещение даже при сгорании топлива.
Серия Master — позволяет использовать не только уголь в качестве топлива, но и дрова. Длина поленьев достигает 70 см, что вполне хватает для прогрева помещения. Камеры сгорания достаточно объемные и длительность горения достигает 10-12 часов на одной закладке. Регулировку можно осуществлять при помощи дверцы зольника и механическими тягорпегуляторами, которые требуется покупать отдельно. Некоторые модели оснащены варочными панелями, что позволяет готовить пищу или подогревать воду.
Серия Тополь-М — обладают внушительной мощностью от 14 до 60 кВт, способны прогревать большие помещения, как дом, так и заводы. Позволяют установить ТЭНы, обладают длительным горением от 10 до 12 часов, простота очищения зольника, даже если он работает. Высокий КПД. Для работы с газом есть возможность установить горелку.
Серия Box — компактный агрегат небольшой мощности всего 8 кВт. Исполнен в виде аккуратной коробки и не занимает много места. Работает на угле и дровах, а также есть возможность установки ТЭНа. На верхней крышке есть варочная панель. Предусмотрен термометр на борту. Подойдет для небольшого помещения, студии или мастерской.

Монтаж и эксплуатация

В процессе подключения котлов Зота нужно строго соблюдать требования, предъявляемые для установки любых отопительных приборов, работающих на твердом топливе. Нужно установить систему безопасности: датчики, которые будут отвечать за контроль температуры теплоносителя и клапанов сброса давления.

Конкретную схему монтажа вы найдете в инструкции, там подробно описан процесс розжига и особенности эксплуатации устройства.

Очень часто бывают ситуации, когда технические и эксплуатационные характеристики, которые заявляет производитель, не совпадает с тем, что может показать даже непродолжительный опыт использования котла. Отзывы владельцев котлов Зота показывают реальную картину того, как функционируют данные агрегаты и какие у них характеристики:

розжиг котла происходит в специальном режиме. После того, как топливо хорошо разгорается, топочная дверка закрывается и рычаг контроля переходит в режим топки;
лучше всего осуществлять топку котла сухими дровами и углем. Соблюдение этого условия — залог качественного отопления. Температура теплоносителя при выходе из котла будет напрямую зависеть от качества используемого топлива;
производить чистку котла от сажи — не сложно. Благодаря тому, что колосниковая решетка вращается, вы можете чистить топку от сажи, не прерывая процесс горения. А большие дверки обеспечивают беспрепятственный доступ ко всей системе дымоудаления.

Как почистить твердотопливный котел от сажи, можно прочитать в этой статье

Установка и подключение

Установить электрический котёл Zota не составит труда, к тому же от не подразумевает никаких дополнений в виде циркуляционного насоса или прочего оборудования. Небольшие по мощности модели Econom могут подсоединяться к стандартной электрической сети 220 Вольт. Схему подключения можно найти в инструкции.

Для более мощных отопительных устройств понадобится сеть в 380 Вольт. Теххарактеристики котла таковы, что оборудование будет функционировать даже при возникновении перегрузок и перепадов в сети электропитания.

К блоку управления подсоединяется . Все варианты подразумевают подключение к Интернету. Можно скачать особое приложение на мобильный телефон и осуществлять управление электрокотлом на расстоянии без труда. При желании можно настроить запуск системы по времени и смену интенсивности обогрева помещений исходя от выбранного режима.

Стоит следовать рекомендациям производителя, иначе существует риск поломки техчасти отопительного устройства и перерасходу электроэнергии.

Обвязка электрокотла может затребовать установку системы фильтрации на подачу ГВС и подпитку отопления.

Важные особенности работы котла

GSM-модуль может быть встроен во все модели Zota. Его не подразумевает стандартная комплектация котла, потому его придётся покупать отдельно. Также заказывается установка и запуск модуля. Установку пульта ДУ можно произвести в любом помещении.

Как свидетельствуют отзывы владельцев, электрокотлы Зота характеризуются такими особенностями использования:

Расчет котла по площади. Часто электроэнергия перерасходуется как раз из-за того, что производительность устройства была подсчитана неверно. Расчёт мощности обязан быть больше фактической потребности на 10-15%.
Чрезмерный запас становится причиной того, что котёл перегревается, а в комнате зачастую выбивает пробки.
Сервис-обслуживание. Нельзя подключить GSM-модуль самому. Для подсоединения к электросети тоже нужно будет позвать мастера. Сервисный работник произведёт установку и датчика температуры воздуха. Периодически придётся настраивать датчик воды на горячее водоснабжение.

Комбинированный отопительный котел ZOTA «Mix»

Главной особенностью котла ZOTA «Mix» является универсальность. В основном он работает на дровах и угле, но в крайнем случае могут использоваться газ, дизель и электричество. Такая гибкость достигается особенной конструкцией, позволяющей устанавливать различные типы горелок и одинаково эффективно работать на различных видах топлива.

Фото 3: Комбинированные котлы отопления на твердом топливе Zotа Mix

Рассмотрим какими еще достоинствами обладает твердотопливный котел Микс:

Теплообменник имеет необычную Х-образную форму, благодаря чему достигается максимальный теплосъем, что в свою очередь обеспечивает высокие значения КПД.
Эффективность работы также повышается благодаря изоляции водяной рубашки. Теплопотери за счет ее использования снижаются, а следовательно растет КПД. Помимо повышения эффективности, изоляция также способствует лучшей пожаробезопасности.
Легкий доступ к газоходу и вместительный ящик зольника, делают чистку и обслуживание очень удобным.
Оптимальное для отопительной системы давление в 3 атм. В экстренных случаях прибор способно выдержать скачок давления до 4 атм, без опасности взрыва как в случае с установкой чугунного твердотопливного котла отопления.
Регулировка мощности работы осуществляется встроенным тягогенератором и заслонкой регулировки тяги в дымоходе. Контроль температуры и давления осуществляется через термоманометр на передней панели.

Модель ZOTA «Mix» выпускается в четырех типоразмерахмощностью от 20 до 50 кВт. Основные их характеристики следующие:

Площадь помещения, м²	200	315	400	500
КПД, %	80
Объем топки, л	35	45	63	79
Емкость теплообменника, л	50	70	120	140
Диаметр дымохода, мм	150	180
Высота дымохода, м	6	7	8	9
Цена, руб	34 900	38 700	49 900	54 500

Отзыв реального владельца котла ZOTA «Mix» об опыте использования:

Если вы ищете твердотопливный котел способный в случае необходимости работать на газу или жидком топливе, сохраняя при этом высокую эффективность и оставаясь безопасным — то ZOTA «Mix» это именно то, что вам нужно.

ПОДКЛЮЧЕНИЕ БЛОКА УПРАВЛЕНИЯ ЭЛЕКТРОКОТЛА

Снимаем с вводного питающего кабеля изоляцию и приступаем к подключению по следующей схеме:

РАБОЧИЙ НОЛЬ (бело-голубой провод) подключаем в любую из двух клемм с маркировкой «X2», они объединены перемычкой и нет никакой разницы, в которую из них поместить провод.

ЗАЩИТНЫЙ НОЛЬ или ЗАЗАМЛЕНИЕ (Желто-зеленый провод) необходимо зажать винтом, находящимся правее клемм «Х2», он промаркирован знаком заземления.

Для этого я рекомендую снять изоляцию с провода заземления и свернуть медную жилу в кольцо, как показано на изображении ниже:

Лишь затем затянуть это кольцо винтом, таким образом получая безопасное соединение и надежный контакт.

Осталось подключить фазные провода к установленным в котле клеммам трехполюсного автоматического выключателя.

Рычаги этого автомата независимые, они не объединены общей перемычкой, что позволяет ступенчато управлять мощностью электрокотла.

Работает это следующим образом, к каждому из полюсов автоматического выключателя подключён свой фазный провод, который далее идёт на свой ТЭН.

Общая мощность электрокотла складывается из суммы мощностей стоящих в теплообменнике ТЭНов, если мы выключим один из них автоматическим выключателем, производительность котла упадает на треть от максимальной.

У выбранного нами электрокотла ZOTA на 12кВт три ступени, соответственно каждая по 4 кВт, котел может работать с мощностью 4-8-12 кВт, это очень удобный способ регулировки.

При подключении электрокотла к трехфазной электросети порядок чередования фаз не важен, поэтому можно подключать фазные проводники к автомату котла в произвольном порядке. Но я бы советовал придерживаться правила, по которому цвета жил всегда следуют в алфавитном порядке:

Теперь, когда электричество к блоку управления подведено, соединяем его с ТЭНами в теплообменнике, кабелем из комплекта поставки.

Я уже говорил, что непосредственный нагрев воды в данной модели котла производится в отдельном блоке, вот сейчас мы и будем соединять между собой электронный блок управления с блоком нагревательных элементов — теплообменником.

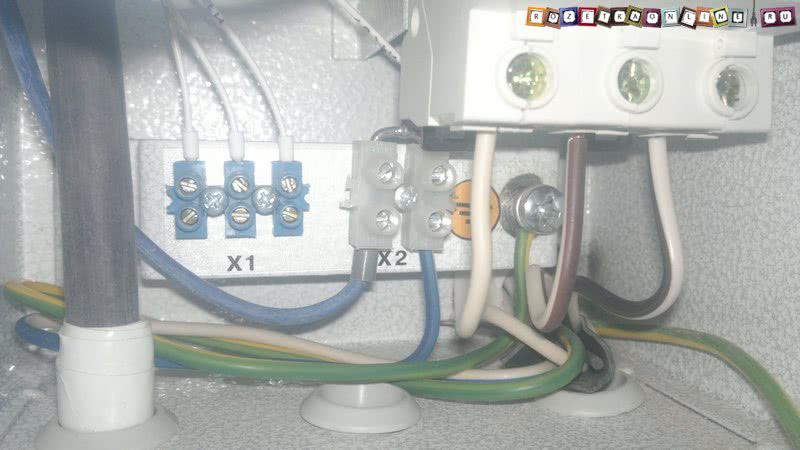

СИНЮЮ жилу необходимо подключить к клемме «Х2» в электронном блоке управления, куда ранее мы подключили нулевой провод питания.

Оставшиеся три жилы, две ЧЕРНЫЕ и одна КОРИЧНЕВАЯ, подключаются поочередно к контактам электромеханического реле, как показано на изображении ниже:

Подключение выполняется именно через реле, а не напрямую через клеммы трехполюсного автоматического выключателя, для того, чтобы иметь возможность автоматически регулировать работу котла. Здесь и вступают в работу датчик температуры воздуха и воды, из комплекта поставки.

На пульте управления — лицевой стороне электронного блока управления, есть регуляторы, которыми задаётся температура воздуха – «ВОЗДУХ» и температура воды – «ВОДА», при достижении выставленных показателей котел автоматически выключится, такой алгоритм работы возможен как раз благодаря реле.

Датчики так же необходимо подключить к ЭБУ, для этого есть специальный блок клемм с маркировкой «X1».

Пользуясь схемой подключения подсоединяем к этому блоку клемм провода от датчиков следующим образом.

Достоинства и недостатки

Котлы имеют свои преимущества и недостатки, которые стоит учитывать перед покупкой.

Достоинства:

экономичный расход топлива;
конструкция в камере сгорания позволяет повысить КПД до 70%;
качественная сборка;
обеспечивается поддержка необходимой температуры в течение долгого времени;
возможность использовать разнообразное топливо;
автоматика с переходом в режим долгого горения;
доступная стоимость;
стойкие при скачках электричества;
встроена автоматика безопасности;
присутствует три варианта выбора мощности;
наличие варочной панели в некоторых моделях;
прочные детали.

Недостатки:

иногда встречается брак;
топливо быстро прогорает;
мощности не хватает для обогрева большого дома.

2 Как сориентироваться в видах отопительных котлов зота

хорош тем, что в случае необходимости его можно перевести на электропитание. Это удобно, если вам вдруг понадобилось переехать, а запас дров с собой перевезти проблематично. В таком случае вы вполне можете подключить такой котел к электросети.

Твердотопливный котел Зота

Данный котел имеет дополнительный теплообменник, что увеличивает его эффективность, так как отдача тепла происходит в двойном режиме. Эта модель котла удобна и тем, что к ней прилагается пульт управления, с помощью которого вам легко будет управлять устройством. Также этот котел имеет удобные дверцы для уборки золы, которые позволяют убирать накопившиеся отходы даже не отключая котел.

— имеет хороший КПД. В отличии от пиролизного твердотопливного котла марки Тополь он имеет вертикальную загрузку. Особенность этой линейки котлов в том, что они имеют большую топку, которую сразу можно загрузить на длительное время. Таким образом котел может работать до 11 часов без дополнительного внимания от хозяина.

Этот котел имеет шамотные устройства, с помощью которых можно регулировать работу котла так, что он начинает функционировать по примеру пиролизных устройств, которые относятся к котлам длительного горения и высокого КПД. Отзывы о твердотопливных котлах Зота карбон положительные и потому, что их можно переводить на работу от электрической сети. Для этого надо дополнительно установить тэн, имеющий блок управления.

и вовсе является комбинированным. Он может работать на любом из известных видов топлива. Для отопления таким котлом можно использовать дрова, уголь, торф, кокс, газ, дизель и электричество. Он универсален и может подойти любому потребителю. Больше того, такая модель может подстраховать на все случаи жизни, ведь всегда можно буде заменить вид топлива, если в этом возникнет необходимость.
подойдет для тех, кому нужно отопление на дачу. Его мощности хватит на небольшой домик, он экономичный и практичный. Сверху есть возможность установки съемной варочной поверхности, что очень удобно на даче, когда туда не хочется тащить еще и плиту. При этом если вы будете отапливать помещение и одновременно готовить на котле, то оба процесса получатся более экономными.

Твердотопливный котел Зота мастер

Цена на твердотопливные котлы Зота начинается от 23 тысяч рублей за модели, имеющие небольшую мощность. Более мощные котлы Zota стоят порядка 35 тыс. – 55 тыс. рублей.

Электрический котел Зота также является практичным и удобным в использовании. Он одновременно предназначен для обогрева помещения и длят нагрева воды. Это удобная функция, так как экономит время, ведь при круглосуточном отоплении зимой и вода горячая есть всегда.

К тому же единовременность процессов обеспечивает экономию энергоресурсов, ведь основной объем электричества будет расходоваться на отопление жилья, а вода будет нагреваться уже по ходу дела. Поэтому вам стоит купить электрокотел Зота, если экономия ресурсов для вас играет не последнюю роль.

Электрокотел Зота Люкс работает только при наличии циркулярного насоса, что обеспечивает его эффективность. Эти котлы обеспечены современными автоматизированными системами, которые позволяют эффективно регулировать работу устройства так, как необходимо в конкретный момент.

Так выглядит электрический котел зота

Электрокотел Зота данной модели также может быть оснащен GSM-модулем, что позволит потребителю совершать регуляцию работы котла с помощью обычного сотового телефона. Также такой электрокотел имеет систему диагностики, то есть он сам анализирует свою работу и указывает на неполадки.
