Фотореле для уличного освещения: секреты подключения

Оглавление

Подбор фотореле для освещения на улице

Прежде чем идти в магазин приобретать фотодатчик для регулировки системы уличного освещения, следует определиться с количеством и типом подключаемых светильников. Для одного-двух фонарей хватит реле, осветительные электроприборы к которому будут подсоединяться напрямую.

Если лампочек много, то фотореле не сможет выдержать проходящий через него ток. В этом случае требуется оборудование с магнитным пускателем.

Здесь светочувствительный переключатель запускает специальное устройство, посредством которого уже производится запитка аппаратуры освещения. Т.е. очень многое в выборе модели фотодатчика зависит от мощности подключаемой к нему схемы из светильников.

Особого подхода и обязательного выполнения предварительных расчетов требует подбор фотореле для системы уличного освещения на солнечных батареях. Его мощность и число подключаемых приборов напрямую зависит от среднегодового числа солнечных дней в регионе, а также от количества гелиопанелей в схеме.

Чем больше к фотореле планируется подключить лампочек, тем выше у него обязаны быть параметры коммутируемого тока – на рынке сейчас представлены приборы с номиналом по току в диапазоне 6–63 Ампер, выбирать есть из чего

По типу подключения к электросети светоконтролирующие реле для уличного освещения делятся на:

однофазные (бытовые, под сеть 220 В);
трехфазные (для сетей 380 В).

Однако само коммутирующее реле и вся схема с фотодатчиком запитываются напряжением 12 В, которое поступает с понижающего трансформатора. Выбор в пользу однофазного либо трехфазного прибора зависит исключительно от подключаемой к нему сети из лампочек и потребляемой ею мощности.

Для установки фотореле контроля для уличного освещения на частных домах лучше всего выбирать обычные бытовые модели на 220 В. Их с избытком хватит, особенно если к ним будут подключаться экономичные светодиодные светильники.

Технические параметры – на что смотреть

Некоторые импортные электроприборы рассчитаны на сети в 110 либо 127 В. Редко, но на них можно наткнуться в магазинах светотехники. Просто так в российских сетях на 220 В они работать не смогут. Для них потребуется устанавливать дополнительный трансформатор. Лучше сразу брать то оборудование, с подключением которого будет меньше проблем.

Первый и главный показатель – степень защиты. Для установки под открытым небом следует выбирать модели с герметичным корпусом под IP65 и выше. А для монтажа под крышей или в защищенном щитке вполне подойдет устройство с IP44.

Второй параметр – порог срабатывания, который выражается в Люксах. Обычно это диапазон от 2 до 50 Лк. Фотореле имеет регулировку данного показателя, чтобы пользователь мог настроить его свои под личные предпочтения. Приобретать прибор с нерегулируемым порогом срабатывания стоит только в крайнем случае.

Третий показатель – тип подключаемых ламп. Нередко фотореле предназначено исключительно для работы с лампочками накаливания, создающими активную нагрузку.

Для подключения люминесцентных приборов с уже реактивной нагрузкой требуется брать другой вид сумеречных выключателей. А для подсоединения ртутных либо натриевых светильников нужна аппаратура с дополнительным защитным контуром, рассчитанным на броски пускового тока.

При выборе реле с выносным фотоэлементом необходимо учесть длину кабеля между ними – он имеет определенные ограничения, менять его на больший по метражу нельзя

И последние параметры – габариты и вес. Самая большая по размерам часть фотореле – это блок питания с понижающим трансформатором внутри. Сам фотодатчик (светодиод) имеет совсем небольшие габариты.

Гораздо больше места занимает контактор или магнитный пускатель, через которые подключаются осветительные приборы. Все это должно уместиться в электрощите или возле светильника.

Важны ли дополнительные функции

Многие модели светоконтролирующих реле дополняются датчиком движения и таймером. Первый гарантирует включение освещения только при перемещении по контролируемой территории человека, а второй позволяет полностью отключать прибор днем независимо от уровня естественной освещенности.

Фактически все фотодатчики еще на заводе настраиваются так, чтобы при кратковременном освещении фарами проезжающего автомобиля попросту не срабатывать

Наиболее дорогие модели – это фотореле с электронным табло и программируемым контроллером. Эти приборы позволяют для каждого сезона и случая заложить свою программу работы.

Например, в зимний период освещение будет включаться раньше, а летом позже. Можно также предусмотреть выключение самого реле вместе с уличными светильниками после часа ночи, чтобы они не жгли энергию попусту.

Технические характеристики устройств

Таблица соответствия классов защиты

Сфера использования электронных устройств определяется их техническими характеристиками:

Рабочее напряжение – подключение светового датчика возможно к стандартной сети в 220 В или к источнику постоянного напряжения 12 В.
Степень защиты – устройство для наружного размещения нуждается в изоляции от влаги и пыли. Класс защиты обозначается маркировкой IP. Он должен быть не ниже IP44.
Максимальный ток – параметр показывает допустимую силу тока.
Настройки режима работы – выбирается чувствительность сенсора, время задержки его включения и выключения.
Температурный диапазон – производитель указывает, при какой температуре можно эксплуатировать фотореле. Обычно он достаточно широкий, но стоит уточнить предел отрицательных показателей.
Габариты – размеры устройства учитывают при выборе места размещения.

Схема подключения

Для надежной и корректной работы светоконтролирующего выключателя необходимо его правильно смонтировать и соединить с нагрузкой. Существуют две основные схемы подсоединения:

без распределительного короба;
с применением РК.

Последний вариант обычно используют в случае замены проводки, поскольку новая линия будет выводиться из монтажного короба. Типичная схема фотореле для уличного освещения объектов:

Принцип практически не отличается от подключения обычного переключателя света. Фаза выводится на разрыв, а к лампе идет ноль. Но нулевая жила заводится и на фотореле.

Там где проекты не предусматривают проведение новых линий в стенах можно воспользоваться вариантом соединения напрямую. Тогда схема подключения датчика света станет выглядеть примерно таким образом:

В этом случае «земля», «ноль» и фаза вводятся прямо в корпус устройства. Оба способа корректны, на выбор влияют лишь особенности реализуемого проекта и желание владельца.

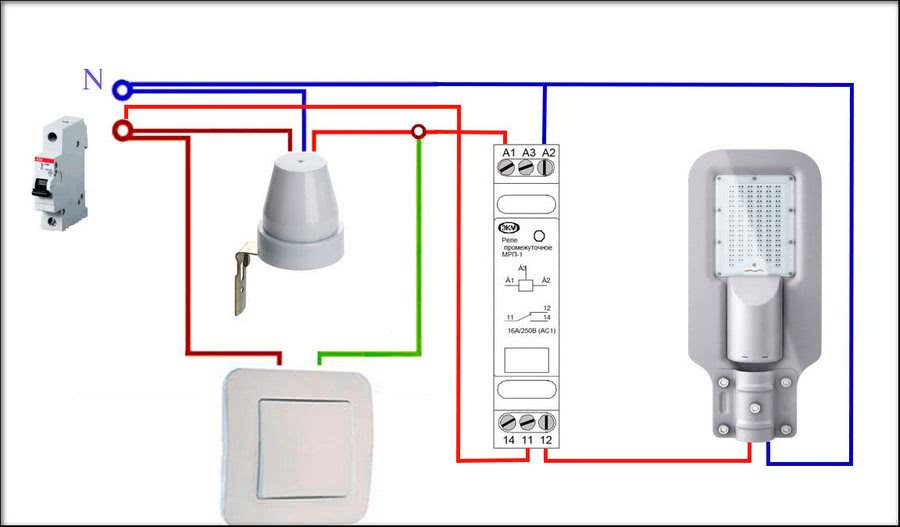

Реверсная схема

Иногда может возникнуть потребность в «обратной» работе устройства: чтобы при затемнении свет гас, а при наступлении дня, наоборот, включался. Такая схема актуальна, к примеру, для освещения подвалов, сараев без окон и прочих мест, куда ночью человеку, скорее всего, заходить не понадобится.

Задача решается с помощью промежуточного реле. Его следует внедрить в схему за фотодатчиком:

Цепь с пускателем

Для подключения к реле класса ФР 601 мощной нагрузки (уличные ДРЛ фонари, прожекторы и так далее) в систему необходимо внедрить пускатель. Штатно «бытовые» фотодатчики рассчитаны на максимальную нагрузку до 10 А и 2 кВт, но пускатель позволяет расширить возможности и выполнить подключение фотореле к светодиодному прожектору и другим потребителям.

Катушка пускателя подключается к фотореле, а по силовым контактам энергия поступает на главную линию освещения к фонарю. В такой конструкции схема подключения фотореле для уличного освещения может выглядеть так:

Схема подключения фотореле

Основная задача выносного фотодатчика – подача питания на систему освещения при отсутствии природного освещения, а также его отключение при должном количестве. Фотореле используется в качестве своеобразного выключателя, основную роль в котором выполняет светочувствительный элемент. Исходя из этого, схема его подключения аналогична схеме подключения обычной электросети – на датчик день-ночь подается фаза, которая передается на систему освещения.

Кроме того, для должной работы необходим источник питания электроэнергией, на нужные контакты происходит подача нуля. Немаловажным будет также монтаж заземления.

Важным параметром, описанным выше, была мощность подводимой нагрузки. Поэтому рекомендуется подавать напряжение на фотореле через магнитный пускатель. Его задача – частое выключение или включение электрической сети, в которой находится светочувствительный элемент, имеющий малую подключаемую нагрузку. А к выводам магнитного пускателя можно подключать более мощные нагрузки.

При условии, что, помимо датчика, необходимо подключение дополнительных приборов, типа таймера или датчика движения, они находятся в сети подключения после фотореле. В данном случае, порядок инсталляции таймера или датчик движения не имеет значения.

Соединение проводов должно осуществляться в монтажной\распределительной коробке, которая монтируется в любом удобном месте на улице. Рекомендуется подбирать герметичные модели коробок.

Кроме того, данное устройство имеет особенности подключения проводки. Каждое фотореле оснащено тремя проводами: красный, синий\темно-зеленый, черный\коричневый. Цвета проводов предписывают их порядок подключения. Так, красный провод в любом случае подключается к лампам, синий\темно-зеленый провод подключает к себе ноль от питающего кабеля, а черному\коричневому зачастую подается фаза.

Подключение фотореле, имеющего выносной датчик

Данный вариант подключения имеет некоторое отличие. Так, фаза подключается к клемме А1 (L), которая находится в верхней части прибора. Ноль подключается на клемму А2 (N). В зависимости от модели, с выхода, который может находиться наверху корпуса (обозначение L`) или же в нижней части, фаза подается на осветительную систему.

Как настраивать фотореле

Настойка фотодатчика проводится после его монтажа и подключения в общую электросеть. Регулировка пределов спадания проводится путем вращения небольшого пластикового диска в нижней части корпуса. Для выбора направления вращения – на повышение или понижение – следует крутить согласно направлению стрелок, которые видны на диске: влево – уменьшение, вправо – увеличение.

Наиболее оптимальный алгоритм настройки чувствительности заключается в следующем. Сначала, путем выворачивания диска регулировки чувствительности в крайнее правое положение устанавливается наименьшая чувствительность. В сумерках рекомендуется начинать подстройку. Для этого стоит проворачивать диск регулировки плавно влево до тех пор, пока не включится свет. На этом можно завершить настройку фотодатчика.

Watch this video on YouTube

Подключение фотореле для включения освещения

Как подключить и настроить датчик движения для управления освещением: электрические схемы подключения и настройка датчика

Схемы управления освещением с использованием различных типов выключателей

Для чего нужен магнитный пускатель и как его подключить

Для чего нужен диммер, что это такое, схема подключения диммера и принцип его работы

Как работает сенсорный выключатель — схемы подключения

Видео описание

В данном видео описаны особенности датчика ночной освещённости и его монтаж:

Алгоритм установки

Практически в любом комплекте фотореле идут специальные держатели, с помощью которых прибор крепится на стену. Отвечая на вопрос о том, как подключить фотореле для уличного освещения, приводится следующий алгоритм действий:

Изучение размещённой на корпусе прибора схемы подключения проводников.
Подбор места для расположения. Оно не должно быть в диапазоне освещённости осветительного прибора.
Подключение проводников к соответствующим разъёмам.
Настройка фотореле, с помощью регулировки уровня срабатывания через контроллер на аппарате.

Коротко о главном

Фотореле не только помогает отрегулировать освещение на улице в разное время суток, но и экономит средства на электроэнергию. Работает устройство за счёт несложной схемы со встроенным фотоэлементом, который считывает информацию об освещении и включает, либо отключает прибор. В зависимости от сложности подключения, реле разделяются на несколько видов. Наиболее популярной считается модель со встроенным таймером. Алгоритм подключения у всех фотореле одинаковый, главное определиться с нулём и фазой. Следуя несложным советам и изучив схему устройства, его сможет подключить любой человек.

Коротко о главном

Важные характеристики

При покупке следующие параметры считаются основополагающими:

Напряжение (измеряется в вольтах). Выпускаются приборы, с напряжением питания 12, 24, 220 В. Рекомендуется выбирать последний тип, так как их можно подсоединить к домашней сети. Для остальных придется покупать специальные блоки питания.
Ток коммутации. Если его подобрать неправильно, продолжительность работы датчика снижается. Поэтому с числом и типом светильников нужно определиться до покупки датчика. Для получения наиболее допустимого тока коммутации следует суммировать потребляемую мощность лампочку и поделить на напряжение. Необходимо, чтобы номинальное значение было выше.

Порог включения (измеряется в люменах). Повышение этого показателя делает датчик более чувствительным. Мало чувствительный сенсор включает освещение сильно рано, очень чувствительный не дает ему включиться, когда на улице снег. Разные модели имеют не одинаковый диапазон настройки этого параметра.
Задержка срабатывания (в секундах). Диапазон является одной из базовых характеристик и указан в инструкции. Оптимально установить задержку в 5-7 секунд, чтобы освещение не включалось при любом шорохе.
Мощность (измеряется в ваттах). При низком этом показателе, прибор будет более экономичен. Обычно указывается два вида мощности: сколько потребляет прибор во время работы светильника, и в режиме ожидания.

Степень защиты. Датчики монтируются на улице, поэтому корпус должен иметь пыле и влагозащиту, не портится под действием ультрафиолета. Устойчивость должна составлять не менее ip44. Эта цифра может быть меньшей, если датчик в корпусе, который защищен от влаги.

Также следует учесть предельные температуры, при которых может работать датчик, особенно, если он устанавливается в регионе с суровой зимой.

Виды фотореле

Существует 2 основных вида сумеречных выключателей:

со встроенным фотоэлементом;
с вынесенным из корпуса фотоэлементом.

Первый вид оборудования обладает герметичным корпусом и повышенной устойчивостью к отрицательным воздействиям среды, поэтому монтируется на открытом воздухе (на столб или стену). При использовании второго вида коммутирующий блок устанавливается на DIN-рейку в щитке, фотоэлемент присоединяется при помощи проводов и устанавливается на открытом воздухе (на расстоянии до 150-и метров от щитка).

Можно купить подобное оборудование как для одно-, так для трехфазной сети. Независимо от напряжения в сети оно питается от 12 В, поступающих от трансформатора.

Фотоэлементом служит:

резистор (сопротивление меняется в зависимости от интенсивности света);
диод (работает за счет фотовольтаического эффекта, формирующего электрический заряд, исходя из интенсивности света);
транзистор (оптоэлектронный полупроводник, меняющий сигнал в зависимости от интенсивности света);
тиристор (оптоэлектронный полупроводник со светочувствительной матрицей);
симистора (ток регулирует специальная схема).

Более сложные модели оснащены:

сенсором движения, включающим лампу при присутствии человека;
таймером, позволяющим устанавливать время включения/выключения независимо от фактического уровня освещенности;
сенсором движения и таймером;
регулятором порога;
микроконтроллером, позволяющим включать/выключать лампу в определенные часы.

Таймеры в сумеречные включатели устанавливаются разные (дневные, недельные). Период работы выставляется ежедневно или на определенный период времени. При наличии регулятора порога у фотодатчика есть ручка для регулировки уровня освещенности, при котором лампа должна засветиться. При перемещении ручки на минус свет включается только ночью. Если переместить ручку на плюс, лампа будет гореть во время дождя или снегопада.

Приборы с микроконтроллером оснащаются электронным табло. Они позволяют установить различные режимы для отдельных времен года.

ФР-601 (602)

Если речь заходит об использовании стандартных однофазных фотореле для освещения, то самой популярной моделью являются устройства ФР-601 и ФР-602 производства компании ІЕК.

Они достаточно надежные, и даже у непосвященных в электронику пользователей не возникает вопросов, как подключить автоматический регулятор подсветки. Эти две модификации имеют несущественные различия: они обе работают с током одних и тех же напряжения и частоты, имеют аналогичную потребляемую мощность (0,5 Вт) и абсолютно одинаковые комплекты поставки.

Различия касаются лишь максимального сечения подключаемых проводников: для 601 модели она составляет 1,5 кв. мм., а для 602 — 2,5. Следовательно, отличается у них и номинальный ток нагрузки: 10 и 20 А, соответственно. Фотоэлемент у обеих моделей встроенный, его регулировка возможна в пределах от 0 до 50 лк с шагом в 5 лк.

Где поставить

Правильно выбрать место для установки фотореле для уличного освещения — тот еще квест. Надо учесть несколько требований:

На фотореле или фотодатчик (если он выносной) должен попадать дневной свет.
Любые источники искусственного света (фонари, окна, рекламные щиты) должны находится как можно дальше. Желательно чтобы устройство не реагировало на их включение/выключение.
Минимизировать возможность попадания света фар.

При все при этом, высота установки фотореле — на уровне 1,8-2 м. Это даст возможность регулировать параметры «с земли». Можно и выше, но понадобиться стремянка/лестница или стул/табуретка.

Как понимаете, найти такое место непросто. Есть несколько хитростей, которые облегчают решение:

Оградить фотореле или фотодатчик от света из окон или от фонарей (говорят от «засветки») можно при помощи 15-20 сантиметрового отрезка пластиковой трубы черного цвета и большого диаметра. Нижний край подпилить под углом, чтобы труба «смотрела» вверх. Конкретно угол подбирается «по месту», но обычно получается в районе 45-30° от вертикальной плоскости (стена, столб и т.д.).
Если фотореле ставится на один мощный светильник, разумнее всего разместить его сзади плафона. В зоне где свет попадает меньше всего.

И еще совет из практики: подстроить параметры работы проще, если датчик освещенности фотореле стоит на восточной или западной стене. Но только в том случае, если там нет ярко светящихся объектов. В таком случае лучше всего выбирать ту сторону, где «засветка» меньше всего.

Подключение и настройка

Большинство приборов, контролирующих включение и отключение света, сопровождаются схемами включения, которые нанесены на корпус и описаны в сопроводительной документации. Обязательным условием подключения является строгое соблюдение соединений между блоками и источником питания. Халатное отношение может привести к короткому замыканию или повреждению чувствительного устройства.

Настройка уличного освещения с датчиком освещенности

Настройка фотореле освещения производится по окончании монтажных работ и подачи на схему питания. Регулятор чувствительности представлен пластиковым диском, расположенным на передней панели прибора. Стрелки, нарисованные поверх регулятора, указывают направление вращения для увеличения или уменьшения параметра. Предварительно настройке выставляется минимальная чувствительность

С наступлением сумерек, диск осторожно вращается в сторону возрастания до момента активации, подключенного к устройству фонаря

Фотореле, их виды, применение, схема подключения

Фотореле применяемое для уличного освещения, изобрели сравнительно недавно, но оно уже прочно вошло в практику городских коммунальных служб. Популярность этот прибор завоевал благодаря своим отличным эксплуатационным свойствам: надежность в работе и значительная экономия электроэнергии.

Если говорить конкретнее, то выгода от использования фотореле для уличного освещения заключается в том, что при наступлении темного времени суток та или иная зона освещается в автоматическом режиме. Фотореле с большой точностью может определить начало включения и отключения световых приборов, при этом за счет работы потенциометра автоматически контролирует уровень освещения.

Применяют фотореле также и в осветительных системах фасадов зданий, дворов, загородных домов, автостоянок, зоны видимости видеокамер при наступлении темноты, чтобы автоматизировать освещение витрин магазинов, вывесок и рекламных щитов.

Как устроено фотореле для уличного освещения

Зачастую фотореле уличного освещения называют – автомат уличного освещения. Основным его компонентом является фотодатчик, в качестве которого используется фотодиод. Фотодатчик может находиться в корпусе или снаружи. При первом варианте все устройство монтируют на улице. Во втором случае фотодатчик – на улице, а электронный блок устанавливают в электрическом щитке в помещении.

Большинство таких приборов на корпусе имеют механический выключатель и регулятор порога срабатывания для задания величины освещенности, при которой включается свет.

При этом, таймер можно запрограммировать так, чтобы его включение происходило в назначенный день недели.

Фотореле с выносным фотоэлементом (рис. 1)

Фотореле, имеющее регулировку порога срабатывания (рис. 2)

Фотоэлемент внутри корпуса, снабженный таймером (рис. 3)

Фотоэлемент внутри корпуса (рис. 4)

К основным техническим характеристикам относятся:

номинальное напряжение сети
номинальная частота сети
коммутируемый ток
диапазон срабатывания
мощность потребления от сети
максимальный диаметр подключаемых проводов
габариты
масса
допустимые колебания сети
диапазон температуры окружающей среды

Принцип действия

Работа фотореле для уличного освещения основана на свойствах фотодатчика, который контролирует величину освещенности. Принцип действия заключается в том, что при недостаточном уровне света (при наступлении сумерек) контакты замыкаются, вследствие этого происходит включение системы освещения.

А на рассвете природная освещенность возрастает, что приводит к размыканию контактов и отключению источников искусственного света. Конструкция прибора для уличного освещения предусматривает возможность установки того диапазона чувствительности к свету, который будет наиболее рациональным к условиям его использования.

То есть, устройство действует в зависимости от интенсивности освещения.

Схема подключения

Схема подключения фотореле в едином пластмассовом корпусе для уличного освещения достаточно проста, что можно увидеть на (рис. 5). Внутри корпуса прибора есть две пары клемм. Одна из них подсоединяется к сети, а к другой подключают светильник. Из корпуса приборов, в которых клемм нет, выводятся три провода различного цвета.

Для их подсоединения вблизи фотореле устанавливают распределительную коробку. «Нулевой» провод подключаются к светильнику и к самому реле на прямую через скрутку или клемник, «земля» так-же через скрутку или клемник на прямую к светильнику, «фазный» провод через реле в разрыв.

Проще говоря перед нами схема подключения одноклавишного выключателя, только в роли выключателя у нас реле.

Монтаж наружного освещения загородного участка

Наружная подсветка загородного участка обычно представляет ряд отдельных структур, имеющих различное назначение. Можно выделить наиболее распространенные типовые зоны освещения:

детские площадки;
дорожки для людей, подъездные пути транспорта;
дежурное освещение;
охранный комплекс наружного освещения по периметру вдоль забора;
входные точки на территорию участка — ворота, калитки;
места легкой доступности на территорию (удаленные точки участка, близко стоящие к забору деревья);
декоративно-художественное освещение (подсветка фасадов, фонтанов).

Очевидно, что каждая из этих зон требует своего режима наружного освещения. При этом обязательно включение и отключение этих комплексов раздельно в ручном режиме, желательно — из разных точек. Для создания автоматического режима понадобится подключение фотоэлементов — свет включается с наступлением темноты и горит всю ночь. Дополнительно возможно использование датчиков движения или таймеров.

Высокотехнологичный таймер может обеспечить программирование работы наружного освещения на любой срок, вплоть до года, включать или отключать группы светильников. Для уменьшения расходов можно предусмотреть двухканальную работу таймеров — первая группа управляет минимальной подсветкой периметра, другая — всем остальным светом участка, возможна совместная работа двух каналов вечером с последующим отключением всех светильников, кроме дежурного освещения.

Определив количество цепей освещения, можно подсчитать необходимое количество светильников для каждой линии, а исходя из этих параметров — силу тока и мощность каждой цепи. Далее выбирается рабочее сечение кабеля (удобно использовать пятижильный проводник), осуществляется его прокладка с необходимыми ответвлениями. Обычно производят подземную прокладку бронированным кабелем с глубиной залегания около 70 см.

Над кабелем по всей протяженности нужно проложить сигнальный шнур с глубиной залегания 20 см.

В помещении устанавливается щит внешнего света, и производятся требуемые подключения и запитка от электрической сети. Обязательно наличие систем автоматического защитного отключения каждой линии. Цепи со щитом должны подсоединяться к главной схеме уравнивания потенциалов.

Основное, что надо учитывать при организации комплексной системы наружного освещения, — все работы должны проводиться согласно грамотному проекту, включающему схемы подключения, характеристики всех составных частей цепи (кабели, светильники, пакетники, электрическая арматура) и их спецификация.
