Особенности электродного котла

О преимуществах

Прежде чем говорить о преимуществах электродного котла в качестве отопительной системы дома, следует отметить, что этот вариант возможен лишь при наличии надежной электропроводки и стабильном состоянии сети. Когда же происходит частое отключение электроэнергии и резкие перепады напряжения, устанавливать такое оборудование не имеет смысла, так как агрегат не сможет нормально функционировать.

Но и здесь можно найти выход, если своевременно приобрести дизельный генератор или ИБП — источник бесперебойного питания. Он аккумулирует некоторое количество электроэнергии, и ее может хватить на несколько часов работы электродного котла в случае аварии. Некоторые модели ИБП могут регулировать напряжение за счет встроенного стабилизатора.

Кроме того, в небольших загородных поселках имеется определенная квота на потребление электроэнергии частным домом. В противном случае понадобится специальное разрешение при условии, что этот вопрос решаем с технической стороны.

Если же описанные проблемы владельца не касаются, он сможет по достоинству оценить все преимущества электродного котла:

  • Высокий уровень безопасности. Оборудование устроено так, что исключена возможность утечки электрического тока, а значит, искрения и прочих подобных явлений. В процессе эксплуатации возникновение опасной пожарной ситуации практически невозможно, что позволяет использовать агрегат для поддержки минимальной температуры без постороннего наблюдения.
  • Компактные размеры и возможность встраивания в сеть отопления, работающую на газе. В результате электродный котел включается в работу, когда прекращается подача газа.
  • Быстрый нагрев отопительной системы, бесшумная работа агрегата и возможность замены нагревательных элементов без смены всего устройства.
  • Возможен монтаж в жилых помещениях без обустройства котельной и дымохода. Кроме того, установка агрегата очень проста и может выполняться своими руками.
  • Высокий КПД — до 96% при работе, а при нагреве экономится около 40% электроэнергии. При этом полностью отсутствуют загрязнения — копоть, гарь, зола или дым.

Котел Галан

Схема подключения котла Галан

Два основных направления компании это ТЭНовые и электродные котлы. Притом последним отдается предпочтение как устройству с лучшими характеристиками. В линейке от Галан есть варианты для малогабаритной квартиры или дома и для промышленных объектов. Всего представлены три варианта:

  • Очаг(3, 5, 6 кВт);
  • Гейзер (9-15 кВт);
  • Вулкан (до 50 кВт и выше).

Указаны линейки в порядке возрастания мощности. Для своих котлов компания предусматривает полный набор автоматики, начиная с систем защиты, делающими их продукцию безопасной по всем аспектам, и заканчивая программаторами с рядом датчиков и большим набором настроек, способных оптимально управлять котлом.

Технические даные ед.изм. Очаг Очаг Очаг Гейзер Гейзер Вулкан Вулкан Вулкан
Мощность кВт 3 5 6 9 15 25 36 50
Напряжение вольт 220 220/380 380
Вид тока однофазный однофазный/трехфазный
Частота напряжения Гц 50
Объём отапливаемого помещения м³ не больше 120 230 280 340 550 850 1200 1700
Площадь отапливаемого помещения м² не больше 44 85 103 125 203 314 444 630
Объем теплоносителя в системе отопления литров, не больше 25-50 30-60 35-70 50-100 100-200 150-300 200-400 400-600
Теплоноситель вода удельное сопротивление теплоносителя при температуре +15 С ° не менее 1000 Ом х см.
Высота подъема гарячей воды метров, до 6 9 12 15 18 20 20 22
КПД %. до 98
Температура на выходе С°. до 95
Рабочее давление мПа 0,2

Котлы при необходимости объединяются последовательно для получения большей мощности. Модульная система дает преимущество малого габарита и возможности более точной и плавной настройки.

Предельно простое решение от производителя связано с наличием алюминиевых радиаторов. Допускаются только конструкции, изготовленные из первичного алюминия и только при условии использования специальной добавки, способной погасить отрицательное влияние электродного котла.

https://youtube.com/watch?v=NFt95cy5SWE%3F

Принцип работы электродного котла Галан

В электродных котлах теплоноситель нагревается за счет переменного тока подаваемого на электроды.

Электродные котлы Галан оснащаются ионизационными камерами – здесь находится их сердце. В камерах располагаются электроды, отвечающие за нагрев теплоносителя. На них подается переменный ток с частотой 50 Гц, заставляющий распадаться молекулы воды на положительно и отрицательно заряженные ионы, двигающиеся к электродам с противоположным зарядом. Тепловая энергия в электродных котлах образуется прямо в теплоносителе, а не в ТЭНах, что и обеспечивает более быстрый прогрев.

В качестве теплоносителя может выступать обыкновенная вода или специальные незамерзающие жидкости – их изготовлением занимается компания Галан.

Принцип работы электродных котлов Галан очень прост. И сегодня на этом принципе выпускаются сразу три модельные линейки:

  • ГАЛАН ОЧАГ – от 3 до 6 кВт;
  • ГАЛАН Гейзер – от 9 до 15 кВт;
  • ГАЛАН Вулкан – от 25 до 36 кВт.

Электродные котлы ГАЛАН ОЧАГ работают от однофазных электрических сетей, а для питания котлов ГАЛАН Гейзер и ГАЛАН Вулкан необходима трехфазная сеть.

Для подключения электрического оборудования мощностью свыше 3 кВт необходима отдельная электрическая линия с УЗО, тянущаяся от электрического щита. Управление оборудованием осуществляется с помощью автоматики – она производится на том же предприятии, но приобретается отдельно. Также имеется возможность приобрести пульты дистанционного управления по GSM-каналу.

Где купить электродные котлы Галан и уточнить цены? Они продаются во многих магазинах сантехники и теплотехники. Если вы хотите приобрести оборудование по максимально доступной цене, воспользуйтесь товарными агрегаторами и сервисами сравнения цен.

Плюсы электродных котлов

Очевидные достоинства электродных агрегатов перед другими приборами отопления:

  • Высокая производительность – КПД электродных котлов составляет 96%.
  • Экономия электроэнергии – для обогрева дома оборудование затрачивает на 40% меньше электроэнергии, нежели другие электрические агрегаты.
  • Безопасность – прибор сконструирован таким образом, что полностью исключается малейший риск утечки электричества. Тут невозможны искрения и прочие негативные явления, поэтому домочадцы защищены от пожарных ситуаций.
  • Оперативность нагрева – благодаря высокой мощности агрегата, обеспечивающейся за счет отсутствия каких-либо барьеров в процессе перемещения тепла к энергоносителю, система отопления нагревается за короткий временной промежуток.

Электродный нагреватель

  • Отсутствие накипи – ток проходит через носитель с частотой 50 Герц, поэтому электролиз здесь невозможен, что и уберегает внутренние стенки котла от накипи.
  • Легкость установки – электродные модели отличаются компактными габаритами и не требуют дымохода или котельной, поэтому их монтаж можно выполнить своими руками.
  • Удобство эксплуатации – прибор работает бесшумно и без образования каких-либо загрязнений: будь-то копоти или золы.

Тэновые электрические котлы

В котлах данного типа для нагрева теплоносителя используются трубчатые нагревательные элементы (ТЭНы). По сути, это электрические проводники с очень высоким сопротивлением. Электрический ток, протекая по элементу, вызывает его нагрев, который передается теплоносителю.

Сам нагревательный элемент окружен диэлектрическим материалом и помещен в металлическую трубку различной формы. Контакты для подключения выведены на концы трубки. Сама трубка (корпус тэна) электрически безопасна.

На бытовом уровне тэны хорошо знакомы по старым электрическим чайникам и переносным водонагревателям.

Недостатком данного типа котлов, является тот же недостаток, что и в чайнике — образование извести на поверхности ТЭНа и стенках котла. Происходит такое образование извести при использовании, так называемой жесткой воды. Поэтому в обслуживании котла, вносится элемент очисти известковых налётов, добавлением к теплоносителю различных добавок. Либо вода перед использованием искусственно доводится до показателя нормальной жесткости 7–10 мг-экв. на литр.

Основными способами смягчить воду является предварительное кипячение, дистилляция или использование специальных фильтров. Это тоже нужно предусмотреть перед покупкой электрического котла тэнового типа.

Еще одна проблема ТЭН котла может стать утечка теплоносителя. ТЭН, не погруженный в воду перегревается и как следствие сгорает, что в свою очередь приводит к пожару

Поэтому не нужно экономить на автоматике котла и обратить особое внимание на его автоматику.

Сравнение КПД электродного и электрического котла

Производители нахваливают электродные котлы за их высокий КПД.

Отсутствие потерь они объясняют тем, что электрический ток нагревает непосредственно теплоноситель.

Но при этом почему-то ничего не говорится о потерях при использовании ТЭНов.

Приведу рисунок, чтобы напомнить вам их устройство:

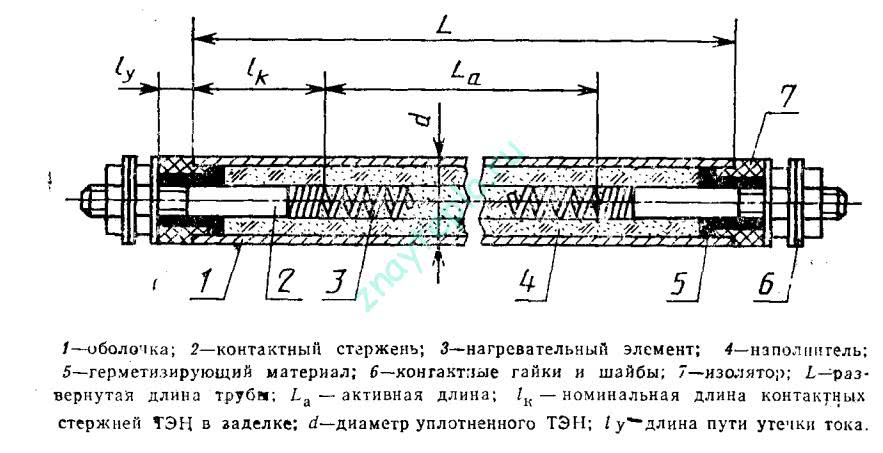

Устройство ТЭНа

Внутри ТЭНа происходит последовательный нагрев нихромовой спирали, потом наполнителя из периклаза, а потом металлической трубки.

Вся эта конструкция плотно прокатана и внутри нет никаких воздушных полостей, которые могли бы удерживать тепло.

Поэтому практически вся энергия, выделяемая на нихромовой спирали уходит на нагрев воды. Точно так, как в электродном котле.

Есть еще одно утверждение производителей: «Электродный котел нагревает воду быстрее, чем ТЭНовый.

Потому что нагрев воды происходит по всему объему котла». Это тоже спорный аргумент.

Воды внутри котла умещается мало, а мощность для ее нагрева прикладывается большая.

Безусловно, какое то преимущество во времени будет, но скорее всего оно для вас не будет играть роли. И никаких обещанных 30% процентов экономии не принесет.

Также очень важна температура теплоносителя в системе.

Связано это с тем, что при повышении его температуры происходит падение его сопротивления.

А это вызывает повышение потребляемой мощности:

Формула мощности электродного котла

По этой причине температура теплоносителя не должна превышать 50°. А что это будет означать для вас? Это еще одна засада!

Например, теплоотдача алюминиевых радиаторов измеряется исходя из условия, что температура теплоносителя равна 90°, а температура воздуха в помещении 20°.

При более низко температуре теплоносителя вам нужно будет увеличивать количество секций радиаторов.

Так, например делается в системе отопления под названием «Ленинградка», где наиболее удаленные от стояка или котла радиаторы должны быть с большим количеством секций.

Единственный вариант с такой температурой теплоносителя — водяные теплые полы.

Но нужно помнить, что для  нашего холодного климата они не подойдут в качестве основной системы отопления.

Мораль всего, что сказано выше такова — никакого особенного преимущества по КПД у электродного котла по сравнению с обычным электрическим нет, а вот сложностей с эксплуатацией прибавляется. О других сложностях поговорим ниже.

Сборка индукционного котла

Для изготовления индукционного котла понадобятся:

  • отрезок пластиковой трубы с толстыми стенками;
  • медная проволока диаметром 7 мм;
  • сварочный инвертор мощностью 15 А.

К пластиковой трубе крепят два патрубка, предварительно проделав соответствующие отверстия. Ее внутреннее пространство полностью заполняют обрезками проволоки длиной 40-50 мм.

Затем создается индукционная катушка: проволоку аккуратно обвивают вокруг трубы, общее число витков – около 90. Катушку подключают к инвертору. Полученный самодельный котел отопления монтируют непосредственно в трубопровод, вырезав участок трубы.

Разновидности оборудования

Электронные котлы Галан представлены тремя линейками моделей:

Электродный котел Галан Очаг 6, 5 и 3

Цифры в конце названия модели означают мощность устройств, которые внешне очень похожи. Вес котлов Очаг от 0,9 до 1,1 кг, а длина зависит от модели:

  • Галан Очаг 6 имеет длину в 335 мм;
  • Галан Очаг 5 – 320 мм;
  • Галан Очаг 3 – 275 мм.

Это самые компактные аппараты, которые работают от напряжения в 220 вольт и могут отапливать помещения площадью в 80–250 м2.

Купить котлы модели Очаг можно на официальном сайте компании Галан, где оборудование мощностью в 6 кВт стоит 4 050 рублей, а в 2 кВт – 3900 рублей.

Отопительные котлы Гейзер

Оборудование с высокой мощностью (от 6 до 15 кВт) и средними габаритами способно обогреть помещение площадью до 200 м2. Устройства Гейзер имеют вес в 7 кг и работают от однофазной и трехфазной системы электропитания. При эксплуатации котлов рекомендуется использовать около 300 литров жидкости. Цена на котел мощностью в 15 кВт – 8 000 рублей, а на нагреватель в 6 кВт – 7 100 рублей.

Электродное оборудование Вулкан

Самая мощная система, с помощью которой можно обогревать сразу несколько домов, общий объем которых составляет не более 800 кубометров. Оборудование можно устанавливать в небольшие помещения, поскольку у него небольшие габариты и вес в 7 кг. Работают устройства от трехфазного тока и имеют мощность от 25 до 50 кВт. Их стоимость выше других моделей. На официальном сайте отопительный котел Вулкан 25 можно купить за 8 200 рублей, а цена на модель Вулкан 50 – 13 200 рублей.

К особенностям электродных котлов относится их надежность, что объясняется тем, что ломаться в таком оборудовании практически нечему. Даже если произойдет утечка теплоносителя, токи упадут до нуля и устройство просто выключится. Обо всем остальном позаботится встроенная в систему отопления автоматика.

Модели ТЭНовых котлов Галан

Работающие на основе ТЭНов устройства представлены двумя разновидностями:

  1. Очаг Турбо, Гейзер Турбо, Вулкан Турбо – созданы на основе электродных моделей, от которых отличаются конструкцией и габаритами. При мощности от 3 до 30 кВт они способны обогреть помещение объемом до 750 м3. Работать могут как от однофазной, так и от трехфазной электрической сети. Цена ТЭНовых моделей от электродных отличается незначительно и колеблется от 6 500 до 13 800 рублей.
  2. Моноблоки Галакс и Стелс – похожие на обыкновенные котлы отопления устройства, которые в своей конструкции имеют подвесной металлический прямоугольный шкаф. Модели Стелс имеют оборудованный нагревательными элементами бак и блок управления. Котлы мощность в 9 кВт стоят 24 900 рублей, а в 27 кВт – 27 100 рублей. В моделях Галакс дополнительно установлена аппаратура для контроля расхода теплоносителя, предохранительный клапан, насос для принудительной циркуляции, манометр. В связи с этим их стоимость выше – Галакс мощностью в 30 кВт стоит 37 500 рублей, а цена на модель мощностью в 9 кВт – 33 000 рублей.

Все отопительное оборудование Галан комплектуется автоматикой, с помощью которой потребитель может задавать нужную в помещении температуру воздуха и температуру радиаторов, менять ее автоматически в соответствии с потребностями в определенное время суток, включать и выключать устройство специальным контактным термостатом.

Принцип работы тэнового электрокотла для отопления

Тэны бывают разной формы и размеров, но принцип работы остается неизменным.

Настенный электрокотел для отопления частного дома стоит дешевле всех своих собратьев, работающих от сети, да и замена тэна стоит сущие копейки. Нагрев воды тэнами практикуется не только в котлах. Такой метод широко используется:

В современных электрических котлах для отопления нагрев теплоносителя осуществляется посредством тэнов. Они полностью погружены в жидкость и это является обязательным условием для их работы. Дело в том, что если тэн не будет контактировать с жидкостью, то перегорит. Вода охлаждает его, забирая тепло. Если же нагрев достигает критического уровня, то материал не выдерживает и сгорает.

Тэн состоит из металлической трубки, изогнутой в произвольной форме. Это могут быть круглые или продолговатые спирали с разным количеством витков. Внутри трубки находится кварцевый песок. Он является посредником между корпусом тэна и его нагревательным элементом. Всю работу по нагреву выполняет тонкая вольфрамовая нить, закрученная в спираль. По сути ничего сложного нет. Подытожим, как работает электрический котел отопления с тэнами:

  • ток подается на вольфрамовую нить;
  • нить нагревается сама и отдает тепло кварцевому песку;
  • песок проводит тепло на корпус тэна (металлическую трубку);
  • трубка контактирует с теплоносителем и греет его.

При этом напряжение не должно попадать в теплоноситель. Если же жидкость бьет током, то это может быть результатом выхода из строя тэна, либо же проблем с заземлением. Из-за того, что нагревательные элементы постоянно контактируют с жидкостью, к тому же горячей, на них появляется накипь. Это оседают частицы металла, солей и минералов, которые есть в любой воде, кроме дистиллированной, конечно. Поэтому чтобы тэновые электрокотлы для отопления служили дольше лучше заливать в контур именно дистиллированную воду. Ее можно купить, либо же добыть самостоятельно.

Способов несколько. Можно собрать дождевую воду или же нарезать бензопилой на реке льда и растопить его. В крайнем случае, можно отстоять обыкновенную воду, чтобы все ненужное осело, а потом шлангом слить со дна треть жидкости. Но даже если вы не будете использовать дистиллированную воду, не стоит сильно переживать о замене тэнов. Они недорогие и найти их можно во многих местах, с эти проблем нет.

Еще одно преимущество тэновых электрокотлов – это широкий ассортимент моделей. Есть напольные электрические котлы отопления и настенные модели, которые можно подключать в сеть 220 и 380 вольт. Некоторые экземпляры оснащены переключателем и являются универсальными. Да и разницы в конструкции нагревателя на 220 и на 380 вольт нет никакой, все дело в последовательности подключения нагревательных элементов. В блоке управления делаются две независимые схемы подключения, а пользователь выбирает ту, которая ему нужна.

Современный газовый котел для отопления дома будет в два раза экономичнее электрического.

Про особенности проектирования газового отопления частного дома просто и доходчиво рассказано здесь .

Базовое устройство и принцип действия электродного котла

Некоторым читателям будет намного проще понять устройство и принцип работы электродного котла, если они вспомнят незамысловатый способ быстрого кипячения воды с помощью нехитрого приспособления. В студенческих общежитиях, где за соблюдением запретов иметь электрические нагреватели строго следили коменданты, такое устройство было спрятано, наверное, в каждой комнате. Это кабель, на одном конце  которого установлена вилка для подключения к сети. А на другом – два бритвенных лезвия, закрепленных тем или иным способом, но обязательно так, чтобы между ними оставался небольшой просвет. Вместо лезвий, применялись и другие металлические пластинки: в армейских казармах, например, в дело часто шли подковки для сапог. Суть от этого не менялась.

«Студенческий кипятильник» – это самая доходчивая демонстрация принципа действия электродного котла

После опускания такой «сборки» в воду и подключения к сети 220 вольт происходил очень быстрый нагрев воды. Ждать приходилось недолго – закипание стакана занимало меньше минуты. Этот же принцип используется и в электродных, или, как их еще часто называют, ионных котлах.

В чем же здесь дело, за счет чего осуществляется столь быстрый нагрев? Чтобы понять принцип, необходимо вспомнить некоторые физические законы.

Даже обычная вода (если, конечно, не брать во внимание дистиллированную) обладает электролитическими качествами – растворенные в ней вещества приобретают ионную структуру, то есть совокупность положительно и отрицательно заряженных частиц. Если опустить в такую среду два электрода постоянного тока, то начнётся направленное движение ионов: отрицательно заряженных (анионов) – к положительному проводнику (катоду), и положительных (катионов) – к аноду

Этот процесс называется электролизом.

Но в нашем случае используется переменное напряжение с частотой 50 Гц. Это означает, что полярность погруженных в воду электродов меняется со скоростью 50 раз в течение секунды. Естественно, движение ионов в таких условиях не направленное, а превращается в колебательное, со сменой направления с такой же частотой. Так как подобные колебания происходят в достаточно плотной водяной среде, оказывающей существенное сопротивление движению, энергия перемещения превращается в тепловую. В пространстве между электродами происходит очень быстрый нагрев, который и приводит к закипанию воды.

Точно так же работает и электродный котел, только выработанная тепловая энергия уже передается потоком теплоносителя по точкам теплообмена – радиаторам. Во всех остальных типах электрических котлов в качестве «передаточного звена» выступают те или иные металлические детали.  Это может быть трубчатый корпус ТЭНа, лабиринт внутренних каналов или сам корпус – в приборах индукционного типа. В лбом случае,  теплоноситель прогревается только за счет прямой теплопередачи. А вот в электродной схеме такого «посредника» нет в принципе – нагревается сама жидкая среда, находящаяся в данный момент между погруженными в нее проводниками.

Говорят, и это похоже на правду, что подобная технология была перенесена в быт человека из военной промышленности – именно так обеспечивается нагрев воды для отопления отсеков подводных лодок и надводных кораблей. В пользу этого говорит сочетание необходимых качеств – компактности, быстродействия, эффективности, пожаробезопасности.

Небольшое отступление, чтобы не возвращаться к проблемам терминологии. Электродные котлы иногда называют ионными – почему, наверное, понятно. Однако, иногда производители делают упор на именно такой формулировке, пытаясь провести некую границу между этими двумя понятиями. Мотивируют они тем, что в их приборах реализовано высокоточное управление на уровне «количества и качества ионов», участвующих в процессе нагрева. Это можно воспринимать в качестве рекламного хода или относится к этому всерьёз – в любом случае, такое управление возлагается на какой-либо блок электроники и требует применения точно выверенного состава электролита-теплоносителя. Но принцип действия самой схемы нагрева – от этого ничуть не меняется. Так что не будет большой ошибкой использовать любую из этих двух формулировок.

А вот название «катодный» или «анодный» котел – совершенно не корректное, так как в режиме постоянного напряжения подобная схема попросту неработоспособна.

Электродные котлы

У этих устройств, между корпусом (катодом) и внутренним элементом (анодом) есть проводник-теплоноситель (электролит). При включении котла в электросеть, ионы электролита начинают перемещаться между катодом и анодом. Частицы 50 раз в секунду меняют направление движения, в результате чего теплоноситель быстро нагревается. При правильном составе электролита котёл работает с высоким КПД.

Включить такой прибор в контур отопления можно самостоятельно. Но подключать его к сети может только квалифицированный специалист. Не смотря на то, что устройство можно врезать в контур отопления в самых стеснённых условиях, его сложно назвать компактным – для монтажа циркуляционного насоса, блока управления, расширительного бака, защитных и контрольных приборов, надо много места. Есть ограничения по протяжённости системы; нельзя использовать в контуре ГВС.

7. Котерм модели «Дачник М» – за 8 990 и 10 999 рублей

«Дачник М» – прибор проточного типа с 2-мя или 4-мя патрубками. Предназначен для работы в замкнутых контурах СО с естественной или принудительной циркуляцией теплоносителя.В числе преимуществ – размеры устройства и заявленная эффективность работы.

Вся работающая система отопления с электродным котлом всегда находится под напряжением. Поэтому пластиковые трубы обвязки и диэлектрические экраны на стальных или чугунных радиаторах обязательны. Дополняет список минусов требовательность такого котла к составу теплоносителя.

Этот котел весьма компактный. На следующей фотографии вы можете увидеть, как выглядит теплоузел с этим котлом:

Обратите внимание: контакты для заземления и нуля, которые расположены рядом на корпусе устройства, нельзя объединять. Потому что при правильно собранном наполнении электромонтажного щита, УЗО или дифавтомат сработают в момент включения «Дачника»

Технические характеристики линейки «Дачник М»
Характеристика Значение
Серийные варианты мощности, кВт 3.5, 5
Температура теплоносителя на выходе, 0С 10 — 55
Рекомендованный теплоноситель Оригинальный водный раствор определённой электропроводности
Габариты (ДхШхГ), мм 250х130х130
Базовая комплектация Блок управления, терморегулятор, кабель

Видеоотзыв владельца о котле «Дачник М»:

8. Галан – от 3 900 до 13 200 рублей

Электродные котлы Галан представлены одно- и трёхфазными моделями. Подходят только для замкнутой системы отопления в качестве основного или вспомогательного источника тепла.

Высокая скорость нагрева теплоносителя и незначительные габариты отличают ремонтопригодные котлы Галан от существующих, аналогичных по мощности, вариантов отопительного оборудования.Постоянное наблюдение за состоянием теплоносителя, низкий уровень безопасности, невозможность полноценно интегрировать системы «умного дома» – никак не способствуют формированию комфортного уровня эксплуатации.

Производитель утверждает, что при соблюдении рекомендованного уклона труб обвязки и отапливаемой площади до 50 м², можно обойтись без установки циркуляционного насоса. Хотя на практике, подключить насос намного проще, чем проектировать самотёчную СО.

Технические характеристики линейки Галан
Характеристика Значение
Серийные варианты мощности, кВт 2, 3, 5, 6, 9, 15, 25, 36, 50
Температура теплоносителя на выходе, 0С 10 — 55
Рекомендованный теплоноситель Оригинальная низкозамерзающая жидкость, чистая вода с удельным сопротивлением 3-3.2 кОм
Длина, мм 315 — 570
Базовая комплектация Двухканальный терморегулятор Галан «Навигатор»

Видеоотчёт об использовании котла Галан в СО частного дома:

Особенности монтажа электрооборудования марки «Галан»

Примечательно то, что установку вы можете выполнить вручную. Это позволит не только сэкономить на монтаже, но и получить драгоценный опыт. Как было отмечено выше, установка не такая сложная, но требует элементарных знаний электрики.

Мы уже определились с тем, что разрешение получать не нужно, тем не менее, потребуется сделать заземление, соответствующее ГОСТу. Обусловлено это тем, что котел «Галан», схема подключения которого обязательно должна включать заземление, питается от сети напряжением 220/380 В. Для человека удар такой мощности наверняка станет смертельным. Помимо заземления рекомендуется сделать и зануление.

Сам по себе процесс монтажа мало чем отличается от установки другого отопительного оборудования. Отметить стоит то, что самостоятельно очень сложно поставить терморегулятор. Его калибровка должна выполняться специалистами. Если вы покупаете «Галан» (отопительный котел с наличием датчика климат-контроля), лучше доверить монтаж профессионалам. Обусловлено это тем, что если контроллер откалибровать неверно, то в помещении будет либо жарко, либо холодно.

Не нужно забывать, что котел «Галан», схема подключения которого приведена ниже (на фотографии), работает исключительно на воде или антифризе. Из-за использования другой жидкости оборудование быстро выйдет из строя, и случай не будет гарантийным. Ну а сейчас рассмотрим еще несколько интересных моментов.

Уникальный энергосберегающий электрокотёл-мини автомат

ДЕШЕВЛЕ ГАЗА В 2 РАЗА!

Электрокотёл мини автомат разработан на основе энергосберегающих технологий российской военной промышленности для отопления домов, дач, магазинов, детских садов, гаражей и хоз. комплексов. Работает в автоматическом режиме вкл/выкл 7 часов в сутки. Плавная регулировка нагрева. Не имеет аналогов. Предполагаемый модуль отопления — новая конверсионная разработка оборонной промышленности на основе современных энергосберегающих технологий, применяемых на военных кораблях и подводных лодках ВМФ России. Предназначен для нагрева теплоносителя (воды, тосола) в системах водяного отопления домов, коттеджей, дач, гаражей, теплиц, автомастерских, торговых павильонов и складских помещений.

Преимущества отопительного оборудования:

• Высокий термический КПД — 98 %• Безопасность для окружающей среды• Долговечность — до 30 лет• Автоматический режим работы• Низкий уровень шума• Супер компактные габаритные размеры• Работа в любых системах водяного отопления• Возможность создания мини-котельных с использованием нескольких модулей параллельно• Дешевле газа, жидкого и твердого топлива• Гарантия — 10 лет (з/ч — бесплатно)

Электрокотёл мини автомат разработан на основе энергосберегающих технологий российской военной промышленности для отопления домов, дач, магазинов, детских садов, гаражей и хоз. комплексов. Работает в автоматическом режиме вкл./выкл. 7 часов в сутки. Плавная регулировка нагрева. Не имеет аналогов.

Это экологически чистое, автономное, супер компактное и надежное оборудование подходит для любых систем водяного отопления и может устанавливаться параллельно уже существующим. В отопительном модуле использован нагревательный электрод из спец сплава, который при малом потреблении электроэнергии обеспечивает максимальный нагрев теплоносителя в системе отопления, поэтому отопление помещений обойдется Вам дешевле, чем газом, углём, жидким или твердым топливом. Работает от 220/380 В.

Мощность регулируется автоматическим терморегулятором.Электро модули работают в автоматическом режиме при наружной температуре -25 -30 градусов при нормальной теплоизоляции стен 1/3 часа (в сутки 7-8 часов). В основу работы электро модуля отопления положен новый процесс преобразования электрической энергии в тепловую энергию. В камере электромодуля ток идет через теплоноситель, воду, тем самым расшатывает молекулярную решетку воды, за счет этого происходят быстрый нагрев и экономия электроэнергии.

ДЕШЕВЛЕ ГАЗА В 2 РАЗА!

Отопление 1 м2 жилой площади = 10 рублей в месяц!

1 кВт мощности отапливает 20 м2 при высоте помещений 3 м, т. е. 60 м3 объема помещений.

Время работы — 7-8 часов в сутки. В среднем отопление 1 м2: помещения обходится 5 кВт/ч = 10 руб./месяц, что значительно дешевле, чем газом, углём и неэкономичными электрокотлами.

1. Металлический корпус D42, d34 (наружный диаметр — D, внутренний — d) (1шт.)2. Фланец D80, d39 (наружный диаметр — D, внутренний — d)3. Резиновая прокладка для гидроизоляции D80, d45 (1шт.)4. Крышка D80 с отверстием d17 (1шт.)5. Болт М6х20 с гайкой М6 (4 шт.) для крепления крышки с фланцем6. Внутренний изолятор (1 шт.)7. Нагревательный элемент — электрод (1шт.)8. Внутренняя резиновая прокладка для гидроизоляции D20, d8 (1 шт.)9. Внешняя резиновая прокладка для гидроизоляции D30, d16 (1 шт.)10. Гайка М6 с шайбой для крепления нагревательного элемента11. Клемма подключения «Фаза» с гайкой М6 и двумя шайбами для крепления фазного проводника12. Внешний изолятор «Фаза» (1 шт.)13. Съёмная крышка внешнего изолятора «Фаза» (1 шт.)14. Сантехническая резьба D33.G1″ (заглушку перед монтажом удалить) (1 шт.)15. Сантехническая резьба D42.G1/4″ (заглушку перед монтажом удалить) (1 шт.)16. Клемма подключения «Ноль — N» с гайкой М8 и двумя шайбами для крепления нулевого проводника17. Клемма подключения «Заземление» с гайкой М8 и двумя шайбами для крепления заземляющего проводника18. Изолятор «Ноль-N, Заземление» (1 шт.)

В комплект поставки входят автоматический терморегулятор, упаковочная коробка, паспорт-инструкиия, гарантийный талон.

ВЫСЫЛАЕМ ПО ПОЧТЕ ПОСЫЛКОЙ НАЛОЖЕННЫМ ПЛАТЕЖОМ. ОПЛАТА ПРИ ПОЛУЧЕНИИ.

3 Основные плюсы

Электродный электрокотел для отопления — это хороший способ обеспечить помещение постоянным источником тепла и при этом сократить расходы на обслуживание недешевого оборудования. Значительным плюсом системы является не только комфортный микроклимат, но и минимальный расход энергетических ресурсов.

При этом электродным приборам свойственны и такие преимущества:

  1. 1. Высокая эффективность и скорость нагревания. Жидкость, которая оказывается в резервуаре котла, прогревается в течение нескольких секунд, при этом в полном объеме. Отсутствие неуправляемой инерции гарантирует высочайший показатель КПД, который достигает 98%.
  2. 2. Большой срок службы. Постоянное взаимодействие электродов и жидкости не вызывает появление накипи. В результате срок эксплуатации оборудования существенно растет, а вероятность поломок снижается. Подобная особенность обеспечивается постоянной сменной полярности со скоростью до 50 раз в секунду.
  3. 3. Эргономичные размеры. Применение особого принципа работы позволяет изготавливать компактные установки, которые намного меньше по габаритам моделей с ТЭНами. Из-за небольшого веса и компактных размеров такие изделия становятся удобными в использовании, причем даже в ограниченном пространстве. Для них необязательно обустраивать просторные котельные или выделять дополнительную комнату.
  4. 4. Поддержка полной автоматизации. На внешней панели расположен специальный блок цифровой настройки, который автоматически меняет интенсивность работы, позволяя достичь максимальной экономии энергетических ресурсов. По заявлениям специалистов, поддержка автоматизации гарантирует до 40% экономии электричества.
  5. 5. Пожаробезопасность. При нарушении герметизации или утечке воды не нужно бояться воспламенений из-за электрического воздействия. Без теплоносителя ток не будет перемещаться, поэтому котел перестанет работать.
  6. 6. Отсутствие шума при работе. Еще одним важным плюсом электродного оборудования является бесшумность. Из-за отсутствия звуковых колебаний установка работает очень тихо и сбалансировано.
  7. 7. Экологичность. Как известно, принцип работы электродных котлов основан на применении электрической энергии. Это значит, что любые вредные выбросы полностью отсутствуют, при этом нет необходимости покупать топливо.

Сложности при эксплуатации

В процессе использования потребитель может столкнуться с некоторыми проблемами, характерными для электродных нагревателей:

Важную роль играет качество теплоносителя. От этого зависит срок службы изделия и надежность эксплуатации. Использование водопроводной жидкости может привести к повышенной коррозии металлических трубопроводов и радиаторов и уменьшению КПД. Производители рекомендуют владельцам электродных котлов использовать готовые составы, обладающие необходимыми физико-химическими характеристиками

Жидкость со временем меняет свои свойства, поэтому через 3-4 года требуется заполнение системы свежим теплоносителем.
Необходимо уделить внимание обеспечению электробезопасности агрегата. Корпус прибора подключается к нулевому кабелю, фаза — к электродам

При монтаже обязательно должно быть предусмотрено заземление. Электрокотлы создают большую нагрузку на сеть, поэтому перед установкой отопительного прибора следует удостовериться в надежности проводки во всем помещении.
Под постоянным воздействием тока ускоряются процессы электрокоррозии стали и чугуна, что в несколько раз сокращает срок службы системы. Использовать с электродными агрегатами следует алюминиевые или биметаллические коммуникации и радиаторы. Чтобы обеспечить теплом дачу или дом, требуется убедиться, что элементы отопительной системы изготовлены из рекомендованных материалов.
