Приточно-вытяжные вентиляционные установки: сравнительный обзор различных типов оборудования. приточно-вытяжная вентиляция

Оглавление

Нормативные требования к вентиляции квартир

Исследования причин тепловых потерь доказывают, что 1/3 проблем составляет вентиляция. Монтаж пластиковых окон положительно сказывается на экономии тепла, но снижает обмен воздуха. Последнее негативно влияет на человека – низкая работоспособность, быстрая утомляемость, раздражительность, болезненность.

Нормативы приведены в СНиП 2.08.01-89 «Жилые здания» и 2.04.05-91 «Отопление, вентиляция и кондиционирование». Отсутствие вентиляции ведет к влажности, появлению грибка и плесени. Последние портят поверхности, провоцируют появление или обострение заболеваний аллергического характера.

Правила вычисления минимального объема воздухообмена

Минимальная отметка воздухообмена для основных комнат – 3 м3/час на 1 м2. Вспомогательные помещения требуют следующего объема:

раздельные санитарно-гигиенические комнаты, кладовая, гардероб – 25 м3/час;
кухня с электрической плитой – 60 м3/час, с газовой – 90 м3/час.

В соответствии с ГОСТ 30494-96, температурный показатель жилого пространства: летом – от 22 ºС до 25 ºС, зимой – от 20 до 22 ºС.

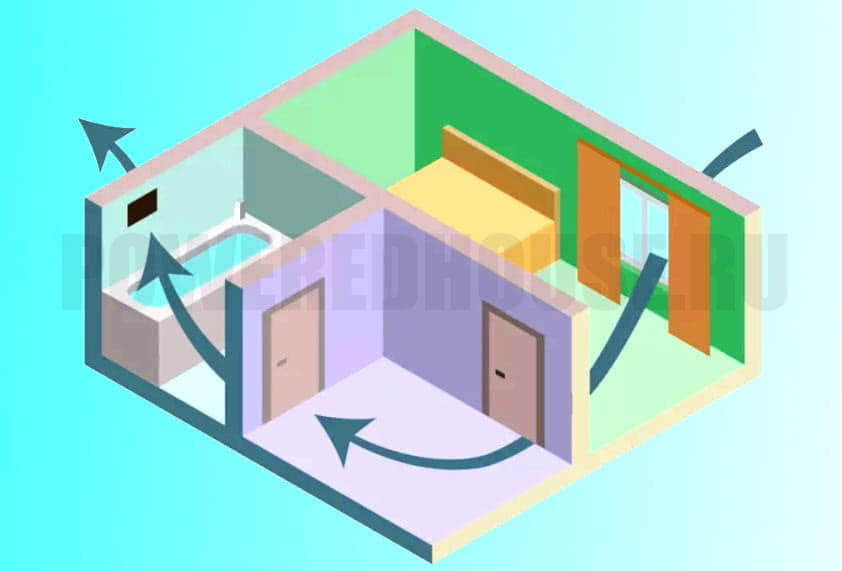

Как обеспечить циркуляцию воздуха

В поступлении свежего воздуха нуждаются кухня и спальня, а в удалении – ванная, санузел (условие закреплено в СП 54.13330.2016). Взаимообмен между техническими помещениями и остальной квартирой следует исключить. При составлении схемы воздухообмена нужно опираться на планировку жилья. Поступление свежего воздуха обеспечивают помещения с окнами, а отток – вентиляционные шахты.

Установка канальных систем воздухообмена

Популярная форма среди воздуховодов – квадратная, а среди вентиляторов – круглая, поэтому важно правильно осуществить соединение:

Найти оптимальный метод.
Расположить прибор в воздуховоде. Правильность отразится на интенсивности потока и уровне шума. Схематичное изображение предполагает использование эквивалентного диаметра:

D=√4hb/π,

где h – высота;

b – ширина воздухоотвода.

Выбрать направление двигателя вентилятора, обеспечивающее правильное движение воздушного потока.
Нужно устанавливать вентилятор с наименьшим количеством поворотов. Большое число изгибов ведет к торможению потока и сокращению производительности.

Монтаж круглого канального вентилятора требует соблюдения следующего порядка:

Открутить крышку, расположенную на клеммной коробке.
Подключить провода к соответствующим клеммам.
Закрыть крышку, проверить подключение, устройство включить в розетку.
Использовать разъемные хомуты для монтажа в воздуховод.
Компактно расположить монтажные кронштейны.

Для фиксации вентилятора подходит ровная поверхность. Канальное устройство требует наличия фланцевых соединений с переходником (актуально для квадратных и прямоугольных сечений). Оборудование и аксессуары должны соответствовать СНиПу 3.05.01-85.

Материал изготовления должен быть устойчивым к температуре и агрессивному воздействию. Перед покупкой вентилятора нужно сделать расчет мощности. Значение производительности меняется в зависимости от протяженности воздуховода, места установки и сечения вентилятора.

Основные правила проектирования воздуховода

Дополнительная вентиляция – проект, подразумевающий разводку охлаждающего оборудования. Объем работ зависит от особенностей помещения и желания клиента. Сплит-система – отдельная структура «под ключ», самостоятельно организующая обмен потоками воздуха, без вентиляции.

Центральная система должна быть задумана и смонтирована на этапе закладки корпуса здания. Застройщик должен предусмотреть, чтобы каждое жилое пространство имело возможность регулировать воздушную среду.

На порядок обустройства вентиляционной тяги в частном строении влияют виды материалов, используемые при возведении короба. Применение гладкой доски или сруба совместно с печным отоплением исключает необходимость организации дополнительной циркуляции. Использование каркасного материала или кирпича требует начинать проектирование с определения воздухообмена и оптимального сечения канала.

Кухня и санитарно-гигиенические комнаты – помещения, для которых свойственна температура и влажность, поэтому для них нужно повысить показатель воздухообмена. При составлении проекта нужно соблюдать определенные правила:

проанализировать помещение;
рассчитать главные показатели – сечение каналов, коэффициент полезного действия, кратность воздухообмена;
выбрать подходящую конструкцию, удобную для доступа и технического обслуживания;
изолировать вентиляцию от шума и холода;
подобрать устройство, соответствующее предварительным расчетам.

Короб из металла актуален для промышленных предприятий, предусматривающих выход воздуха с большой скоростью или работу при отрицательных значениях. Для квартиры – пластиковая конструкция – простая в монтаже и легко вписывающаяся в интерьер.

Естественная вентиляция при планировке помещений

Если проанализировать движения воздушных потоков в процессе естественной вентиляции, то можно отметить что они всегда следуют от окна к двери и далее. Поэтому зона на пути этих потоков всегда является самой некомфортной.

Планировки помещений с учетом естественной вентиляции

Зная некомфортную зону, при расстановке мебели в комнате следует ее учитывать. Не стоит располагать в данных местах кровати, диваны, письменные столы. Данное правило также актуально на этапе проектирования. Если вы уже знаете предполагаемое размещение по комнатам, то в соответствии с желаемым местом отдыха запроектируйте окна и двери так, чтобы воздушные потоки не проходили через эту зону. Как пример, на рисунке выше вы можете увидеть, что для кровати выбрано самое оптимальное место.

В зоне окна также не рекомендуется устраивать место отдыха. Здесь происходит постоянное смешивание теплых и холодных потоков, что создает ощущение сквозняка. Также стоит учитывать, что более тяжелый и грязный воздух всегда находится в нижней части. Поэтому в жилых комнатах не рекомендуется устраивать вытяжные отверстия в верхней зоне. Это обусловлено тем, что поступаемый через окна чистый воздух в большей степени будет устремляться сразу в вентиляционный канал. А внизу так и будет застаиваться грязный воздух, так как конвекция будет неполноценной. Поэтому при естественной вентиляции лучше предусмотреть вывод воздуха через зазор 1,5 — 2 см под дверью или специальные отверстия в нижней части дверного полотна.

Следующие рекомендации более актуальны для летнего режима вентиляции (проветривание и сквозняки). При проектировании старайтесь предусмотреть окна во всех помещениях. И даже если на северной стороне оно не нужно, запроектируйте небольшое окно, которое будет проветривать помещение в летний период. Также старайтесь избегать наличия в проекте глухих комнат, в которых окно невозможно установить. А если это невозможно, то не устраивайте в таких комнатах санузлы и сушки. Оптимальным вариантом будет отдать данные помещения под гардероб или для иных хозяйственных нужд. При этом, там все равно нужно будет предусмотреть естественную вентиляцию.

Подведем итог. Естественная вентиляция дома (квартиры) — это оптимальная система формирования воздушных потоков, создающая мягкий и приятный микроклимат. Конечно, она не лишена и недостатков. Однако трудности носят сезонный характер и имеют действенные способы устранения (проветривание летом).

Важность правильного проектирования инженерных климатических систем

Создание проектной документации – один из важных этапов сооружения климатических систем. Хотя многие люди считают, что самой тяжелой работой является установка оборудования, именно от правильности проектирования зависит цена всей установки, ее характеристики, правильность монтажа, удобство в эксплуатации и надежность. Любая ошибка чревата исправлениями неполадок специалистами и растратами клиента.

Чтобы проектировщики могли начать работу по проекту, им нужна такая информация:

Предназначение помещения;
Его размеры, детальный план и исполнительные чертежи;
Детализация всех особенностей помещения, его дизайна и технологических решений;
Технические условия.

В процессе составления проекта, специалисты компании «Кливента» учитывают все особенности помещения, которые касаются с нормами противопожарной безопасности.

От того, на сколько качественно будет составлен проект, зависит функциональность климатических систем после их установки. Поэтому не стоит доверять рядовым компаниям, работающим в этой сфере 1-2 года. Столь сложным делом должны заниматься исключительно профессионалы.

Вентиляция в частном доме: расчётные данные

Нормы свежего воздуха для разных комнат жилого дома

Вентиляция частного дома основывается на тщательных расчётах. Определяющими факторами при таком подходе являются:

площадь объекта;
количество постоянно проживающих людей;
объём воздуха в каждом помещении.

Монтаж вентиляции в коттедже возможен исключительно при условии учёта всех перечисленных факторов. Для грамотного расчёта следует воспользоваться специальными табличными данными и диаграммами. Наиболее простой способ оборудования вытяжки в частном доме своими руками – провести расчёты посредством учёта площади конкретного объекта.

Приточно-вытяжная система дома с указанием сечений для каждого канала

Указанный способ чаще всего применяют для объектов жилого типа. В соответствии с нормами для таких помещений на каждый «квадрат» должно приходится не менее 3 м3/час чистого воздуха и это без учёта людей. Чтобы подсчитать это значение необходимо произвести норму воздуха на площадь объекта.

5.1

Вентиляционный канал и его сечение

Вычислив оптимальный уровень обмена кислорода, подбирают лучшую схему вентиляции в частном доме для реализации своими руками, проводят подсчёт вентиляционных каналов. Вне зависимости от того, где планируется устройство такой системы, в подполе или в потолочной зоне, существует всего 2 типа воздуховодов с жёсткой конструкцией – круглые и прямоугольные.

Размеры прямоугольных вентиляционных каналов

Для прямоугольных решений данное значение соответствует 3:1. Установка механической вытяжки в частном доме обеспечить среднюю скорость воздухообмена на уровне 5 м/с, если говорить об ответвлениях – не более 3 м/с. В естественной системе указанное значение не превышает 1 м/с.

Чтобы организовать эффективную вентиляцию в частном доме своими руками, необходимо определиться с оптимальным сечением канала. Для этого пользуются специальной диаграммой, в которой учитывается расход воздушных масс и скорость их прохождения. Перед тем как сделать вентиляцию в доме, провести монтажные мероприятия, учтите, что нормативное значение воздухообмена составляет 360 м3/час для систем принудительного типа. Следовательно, оптимальное значение для воздуховодов составит d200 мм или 160 х 200 мм.

Выбор сечения вентиляционного канала

Пластиковые воздуховоды прямоугольного сечения на видео ниже

Задумываясь о том, как сделать вентиляцию дома, многие наши соотечественники забывают, что в их жилье установлены металлопластиковые окна, чья конструкция является абсолютно герметичной. В таком случае следует позаботиться, чтобы в раме металлопластиковых решений присутствовали приточные клапаны, посредством которых и осуществляется приток воздушных масс во внутреннее пространство.

Вентиляция загородного коттеджа

Вентиляция подвала частного дома проводится аналогичным образом. Достаточно придерживаться простых рекомендаций и создать благоприятным микроклимат в рамках жилого пространства не составит особого труда. В таком помещении каждый человек будет чувствовать себя максимально уютно.

Задачи, решаемые при проектировании

Специалисты компании при проектировании вентиляции в помещениях загородного дома, коттеджа или любого другого объекта решают следующие основные задачи:

В первую очередь производится расчет воздухообмена по помещениям, в которых предусмотрена система вентиляции воздуха.
Второй задачей проектирования вентиляционной системы является проведение аэродинамического расчета, в результате которого определяются общий расход воздуха, подбираются размеры сечения воздуховодов по критериям подбора, и, исходя из этого, рассчитываются потери давления в системе воздуховодов.
Третьей задачей проектирования является проведение акустического расчета — расчет звукового давления на выходе из воздухораспределительного устройства.
На основании аэродинамических расчетов производится также детальный и окончательный подбор вентиляционного оборудования, определяются места размещения вентустановок и проведения трасс воздуховодов.

Приблизительно так выглядит спроектированная система вентиляции здания

Низкий шум и вибрации

Полученная в результате этих расчетов вентиляционная система проверяется на соответствие требованиям нормативно-технической документации по предельным значениям шума и вибраций. При несоответствии требованиям предусматриваются мероприятия по их снижению до требуемого значения.

Климат-контроль и энергосбережение

Созданная по нашим проектам вентиляция выполняет не только задачу обеспечения заданного воздухообмена в помещениях, но и позволяет производить климат-контроль в здании, а также учитывает работу систем отопления и кондиционирования. Возможность интеграции вентиляции с этими климатическими системами, а также с системой электроснабжения, заложенная еще на этапе проектирования, позволяет значительно снижать энергопотребление всего здания.

Интеграция

Наши специалисты в процессе проектирования вентиляции добиваются ее корректной интеграции с другими инженерными системами для обеспечения согласованной работы всего комплекса климатических и других инженерных систем. Спроектированная система может работать под управлением системы «Умный дом». В результате вы получаете современную управляемую систему вентиляции с функцией климат-контроля.

Видео ниже демонстрирует пример эскизного проектирования системы приточно-вытяжной вентиляции, а вернее — климатической системы в частном коттедже, включающей:

функции климат-контроля,
функции вентиляции и отопления с помощью внутрипольных конвекторов,
элементы интеграции с системой отопления и охлаждения,
видео показывает расположение основного инженерного оборудования, трасс воздуховодов и других инженерных коммуникаций на цокольном и 1-м этажах коттеджа, а также место монтажа приточно-вытяжной вентиляционной установки Swegon Gold.

Перспективные технологии

Этот девиз — «Мы работаем с технологиями, которые в будущем станут стандартами», — для нас не пустой звук. В процессе проектирования наша компания предлагает заказчикам только современные технологичные решения, которые будут актуальны в течение всего срока службы вентиляционной системы

Особое внимание уделяется нами применению энергосберегающих технологий. Для 90 % разработанных объектов наша компания применила энергоэффективные вентиляционные установки приточно-вытяжной вентиляции

Эргономика

Созданные нашей компанией вентиляционные системы очень эргономичны — устройства управления вентиляцией при проектировании располагаются в легкодоступных местах, что позволяет легко управлять климатом в помещениях.

Эстетика

Кроме соблюдения требований к эргономике, наши специалисты при проектировании вентиляционных систем выполняют также требования дизайнеров и архитекторов к эстетике, чтобы диффузоры и другие конечные устройства системы вентиляции без проблем вписывались в дизайн любого помещения в вашем доме, коттедже, квартире или офисе.

В процессе проектирования обязательно учитываются личные пожелания заказчика.

Виды вентиляции

Современные вентиляционные системы разделяются на разные виды на основе следующих критериев:

по способу создания давления для циркуляции воздуха;
по назначению;
по конструктивному исполнению;
по зоне обслуживания.

Каждый из видов рассмотрим детальнее.

По способу подачи воздуха вентиляция классифицируются на 2 вида: естественную и принудительную (механическую). Естественные вентиляционные системы проще организовать в квартирах и домах, чем механические. Они функционируют в результате разницы температур и давления снаружи и в самих помещениях. Их главный плюс – дешевизна. Чтобы реализовать вентиляцию с естественным побуждением, нет необходимости устанавливать дорогостоящее оборудование и подключать его к электричеству. Воздух сам по себе поступает внутрь жилья с улицы, а выходит через вытяжные отверстия.

Принудительная (механическая) вентиляция – система, которая обеспечивает стабильное поступление воздуха в помещение, вне зависимости от погоды. Чтобы организовать ее, необходима установка вентилятора и других устройств: фильтров, нагревателей воздуха, пылеуловителей и других видов вентиляторов. В результате воздух дополнительно очищается от загрязнений, нагревается, увлажняется. Весомое преимущество – возможность выбрать мощность вентиляторов под необходимые показатели воздухообмена.

Когда естественная вентиляция не способна справиться с качественным воздухообменом в помещениях с особенно загрязненным воздухом, могут дополнительно устанавливать механическую систему. Такой вид вентиляции относится к смешанному.

Выделяют следующие виды вентиляционных систем по назначению:

Приточная – направляет воздушные массы в помещение. Она предназначена для подачи чистого воздуха, который может дополнительно подвергаться фильтрации и подогреву.
Вытяжная – удаляет из помещения или из его конкретной зоны воздух, загрязненный углекислым газом, пылью, шерстью животных. Ее обычно устанавливают на кухне и в санузлах, а также в промышленных помещениях.
Приточно-вытяжная – это комбинация из двух вентиляционных систем.

По конструкции вентиляция бывает канальной и бесканальной. Система первого вида состоит из множества воздуховодов для транспортировки воздуха. Она отличается относительно небольшими размерами и возможностью скрытой установки. Ее можно спрятать в нишах, под подвесным потолком, в шахтах. Бесканальные вентиляционные системы обычно организовывают в супермаркетах и заведениях общественного питания, но могут делать и в частных домах, но только если высота потолков выше 3 метров. В бесканальной вентиляции отсутствуют воздуховоды. Она функционирует за счет вентиляторов. Такая вентиляционная система бывает моноблочной или наборной, состоящей из индивидуально подобранных компонентов: фильтров, устройства автоматики, глушителя, различных вентиляторов. Она может вентилировать разные по площади помещения. Для ее монтажа необходимо выделить отдельную вентиляционную камеру.

По зоне обслуживания вентиляция делится на локальную и общеобменную. Первый вид системы направлен на удаление загрязненных воздушных масс и снабжение свежим воздухом конкретных зон. Он препятствует распространению отработанного воздуха на остальные участки комнаты. Например, локальную вентиляционную систему обычно устанавливают над кухонной плитой. Общеобменная вентиляция рассчитана на работу во всем помещении. Она подает определенное количество приточного воздуха и вытягивает загрязненный из всего помещения.

Этапы выполнения работ

Разумеется, каждый владелец дома может в целях экономии выполнить устройство вентиляционной системы и самостоятельно. Самое главное, это чтобы на руках был чертеж и все расчеты. Вполне естественно дальше возникает закономерный вопрос, а как сделать естественную вентиляцию своими руками? сначала нужно позаботиться о подготовке необходимого инструмента, а потом поэтапно выполнять действия.

Сначала придется позаботиться об устройстве самого отверстия и короба для него. Если вы будете монтировать в приточное отверстие вентилятор, то трубу лучше выбрать круглого сечения, а сам размер отдушины должен быть обязательно больше размеров прибора.

Когда вы установите трубу и вентилятор, обязательно залейте оставшиеся отверстия в стене (между решеткой приточного отверстия и стеной) при помощи монтажной пены. Следующим шагом будет подводка электричества к прибору.

Для устройства вентиляции принудительным способом конфигурация труб может быть совершенно разнообразной. Для того чтобы сделать повороты и разветвления нужно использовать специальные переходники или муфты.

И при устройстве всей системы обязательно учитывайте тот факт, что небольшой диаметр воздуховодной трубы, большое число поворотов трассы или изгибов, слишком протяженные горизонтальные участки приводят к значительному уменьшению тяги в работе всей системы.

Устройство естественной вентиляции

Чтобы выполнить устройство вентиляции, работающей по гравитационному принципу, нужно использовать некоторые элементы из списка ниже:

Доступ воздуха может обеспечиваться через щели и негерметичные ограждающие конструкции. В нежилых помещениях для этого специально делают отверстия, слуховые окна и продухи.
Окна в режиме микрощелевого или обычного проветривания и открытые форточки обеспечивают приток свежего воздуха.
Стеновые или оконные приточные клапаны позволяют воздуху проникать в помещение при закрытых герметичных окнах.
Иногда с этой целью прокладывается система воздуховодов.
Вентиляционные шахты и каналы обустраиваются в многоквартирных и частных домах для удаления застоявшегося воздуха из помещения.
Если в доме есть камин или печь, то дымоход может одновременно удалять дым и использованные воздушные массы из помещения.
Дефлекторы позволяют усиливать тягу в вытяжной трубе.
Вентиляционные решетки закрывают отверстия вентканалов в помещении. Есть решетки, которые монтируются на улице. Они защищают канал от попадания в него мусора, осадков, насекомых, грызунов и птиц.
Анемостаты – специальные решетки, отличающиеся от традиционного варианта внешним видом и принципом работы.
Иногда для вентиляции устанавливают переточные клапаны в дверном полотне. Вместо них такие же функции может выполнять щель под дверью.
Обратный клапан монтируется на воздуховоды с целью защиты от обратной тяги.

Настенные приточные клапаны

Стеновые клапаны пропускают воздух, но хорошо защищают от уличного шума. Они устраняют повышенную влажность и духоту в помещении. Для регулировки потока воздуха есть заслонка. После поступления холодных воздушных масс они смешиваются с теплыми и обеспечивают комфортную температуру в доме.

Стеновые клапаны устанавливают на расстоянии 1,5-2 м от пола. От откоса оконного проема отступают минимум 30 см, в противном случае простенок будет промерзать. Также их можно монтировать под подоконником возле батареи, чтобы холодный воздух с улицы сразу подогревался.

Клапаны на окна

Приточные клапаны на окнах защищают конструкции от запотевания и позволяют проветривать помещения. Существует несколько разновидностей оконных клапанов: одни устанавливаются без сверления рамы или створки, другие требуют сверления отверстий, но отличаются большей эффективностью. Также есть клапаны-ручки, они могут быть укомплектованы сетчатыми фильтрами.

Вентканалы

Вентканалы в стене дома делают в процессе его возведения. Стандартный размер вентиляционных каналов 140х140 мм. Каналы обязательно делают в ванной комнате, в санузле и на кухне. Причем в многоквартирном доме из каждой квартиры идут отдельные каналы. Запрещено делать один вентканал из нескольких помещений.

Вытяжки

Дефлекторы, жалюзийные решетки, усилители тяги и обратные клапаны устанавливаются на вентканалы и воздуховоды с целью повышения эффективности системы и защиты от следующих нежелательных явлений:

опрокидывания тяги;
низкой эффективность вентиляции;
задувания нагревательного оборудования;
попадания мусора в вентканалы.

Недостатки естественной вентиляции

Недостаток первый. В приточных каналах отсутствуют фильтры, способные качественно очищать воздух. Хорошие фильтры становились бы препятствием для естественной циркуляции.

Выходит, что свежий воздух поступает в помещение вместе с пылью и внешними запахами. Также залетают мелкие насекомые, от нашествия которых не способна предохранить даже москитная решетка (при этом она частично мешает воздухообмену).

Недостаток второй. Приточный клапан превращается в «брешь», пропускающую массу внешних звуков. Общая звукоизоляция дома становится менее эффективной.

Недостаток третий. Проконтролировать, сколько поступает воздуха в помещение (есть определенные нормативы), практически невозможно.

Недостаток четвертый. Эффективность естественной вентиляции во многом зависит от погоды, от сезона. Зимой, когда в доме воздух сильно нагрет, а на улице мороз, воздухообмен отмечается в усиленном режиме. Приходится нести дополнительные затраты на усиление работы отопительных устройств, так как извне постоянно поступает новый холодный воздух, требующий регулярного подогрева.

Видео: Естественная вентиляция в частном доме своими руками.

Технические компоненты и их параметры

Вентиляционная система обычно включает в себя следующие составляющие:

Вентиляторы, которыми производится забор свежего воздуха и удаление отработанного.
Воздуховоды, которые обеспечивают приток и удаление воздуха к вентиляторам через каналы в стенах дома.
Шумоглушители, которые позволяют снизить уровень звукового давления от работающих вентиляторов.
Канальные подогреватели, которыми можно регулировать температуру внешнего воздуха в холодную пору года.
Рекуператоры (теплообменники) – устройства, повышающие эффективность воздухообмена при работе отопительных систем.
Вытяжная труба, по которой отработанный воздух удаляется наружу.

Грамотным расположением воздуховодов считается такое, при котором вентиляционные каналы, предназначенные для поступления свежего воздуха, располагаются внизу, а вытяжные каналы – вверху.

Расположение приточных каналов

Важна также прокладка таких каналов при минимальных значениях сопротивлений воздушного потока, в противном случае потребная мощность вентиляционных установок заметно увеличивается. В частности, вентиляционные каналы должны иметь минимальное количество поворотов под прямым углом, а также конфузорных участков, когда проходное сечение канала увеличивается, а, соответственно, скорость воздушного потока — снижается. Тяга снижается и тогда, когда воздуховоды имеют горизонтальные участки с большой протяжённостью.

Вся система воздуховодов проектируется так, чтобы все каналы сводились в общую вытяжную трубу. Размеры сечений всех составляющих воздуховодов выбираются, исходя из следующих рекомендаций:

Вытяжная труба, сооружённая из кирпича, не может быть тоньше 65…70 мм, в противном случае её стенки быстро охлаждаются внешним воздухом, а тяга падает. Это может привести к противоположному эффекту, когда отработанный воздух будет не удаляться, а, наоборот, втягиваться внутрь помещений дома;
Для прокладывания воздуховодов используются капитальные стенки, толщина которых составляет не менее 350…400 мм. Каждый сделанный вентиляционный канал соединяется с элементами внутренних воздуховодов при помощи металлопластиковых труб или гофрированных металлорукавов;
Расстояние зонта местной вытяжки у плиты должно происходить на высоте не более 650…750 мм от варочной поверхности;
Высота вытяжной трубы должна превышать самую высокую точку потолка на чердаке или в мансарде не менее, чем на 250…400 мм, иначе при выходе отработанного воздуха из вытяжки неизбежно образующиеся завихрения будут провоцировать возникновение обратного воздухотока;
Размеры вентиляционных каналов под камины или отопительные котлы устанавливаются в соответствии с инструкцией производителя данных устройств.
