Как правильно укладывать блоки фбс для фундамента

Оглавление

Плитный фундамент для здания из газобетона

Такое решение для сложных грунтовых условий становится всё более популярным среди застройщиков. Его эффективность доказана опытом зарубежного строительства, например, на крайне слабых и исключительно влажных грунтах Голландии. Аналогичные условия встречаются на Северо-Западе России и в некоторых иных регионах.

Заливка плитного фундамента.

Основание под стены имеет вид армированной в два слоя железобетонной плиты высотой от 20 до 40 миллиметров. Она может заливаться на уровне поверхности или быть заглублённой до глубины промерзания или ниже, что позволяет устраивать в здании подвального помещения. Возникающие изгибающие нагрузки перераспределяются в массиве плиты благодаря совместной работе на растяжение арматуры и бетона на сжатие. Это обеспечивает необходимую жёсткость и неизменность геометрических характеристик поверхности плиты, на которой и возводятся все конструкции здания.

Плитный фундамент с не разобранной опалубкой.

При устройстве плитного фундамента на уровне проектной отметки рельефа, под ней производится замена естественного грунта на тщательно утрамбованный насыпной материал с высокими показателями по несущей способности. Дно выборки может быть выше нормативной глубины промерзания в регионе.

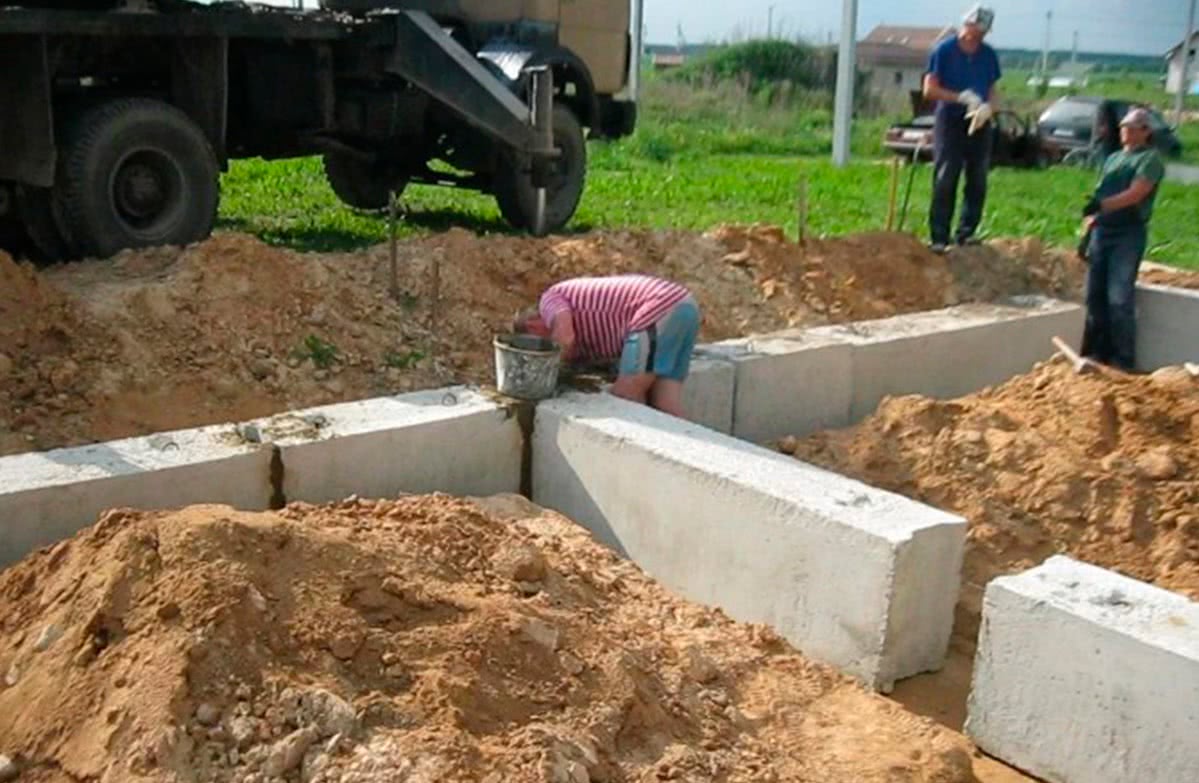

Как укладывать ФБС

В любом ряду укладка начинается с углов. Затем выставляются блоки в местах отвода простенков. Их называют маяковыми, и по ним потом равняют все остальные. Проверяется вертикальность их выставления, при необходимости вносятся коррекции. Чаще всего блок необходимо снова приподнять, сдвинуть и поставить на место.

После того как выставлены маяковые элементы, натягиваются причалки — шнуры, по которым ориентируются при установке следующих блоков. Они отмечают границы стены, причем так, чтобы ФБС стояли симметрично относительно середины блока ФЛ (блока-подушки). Предельно допустимое отклонение — 12 мм. Все последующие ряды блоков тоже выставляться должны ровно над серединой.

При укладке блоков необходимо следить за тем, чтобы они укладывались один над другим без большого смещения

Шнуры удобнее натягивать в 2-3 мм от боковых поверхностей маячных блоков. Так проще будет выставлять. Промежуточные блоки выставляются начиная с самых больших: сначала ставят все длиной 2,4 метра, потом 1,2 и затем — 0,9. Правильность их установки проверяют относительно разметочных шнуров, вертикальность — отвесом.

Как подобрать размеры блоков ФБС

Определить сколько блоков нужно на ваш фундамент, можно путем подбора. Самостоятельно сделать это можно на плане, нарисованном в масштабе. На плане вы размечаете каждый блок в том же масштабе.

Выбирают размеры блоков для фундамента из ФБС, исходя из простого правила: для повышения прочности конструкции использовать нужно самые большие размеры блоков. Потому сначала прорисовываете установленные в углах блоки 2,4 метра, потом, если они помещаются, рисуете их в местах примыкания простенков. Между ними тоже ставите самые большие блоки, которые там могут поместиться. Там, где они уже не становятся, ставите меньшего размера. Если остаются какие-то промежутки, в которые не помещается даже самый маленький блок (0,9 метра), нестрашно — эти промежутки заполняют кирпичной кладкой.

Два типа сборных ленточных фундаментов из ФБС — с подушкой и без (мелкозаглубленная лента)

Аналогичным способом прорисовываете второй ряд, не забывая о смещении швов. Если нужно, таким же способом прорисовываете третий. Затем считаете необходимое количество блоков каждого размера. Полученный план не выбрасывайте: вам он пригодится при монтаже сборного фундамента уже на площадке.

Раствор для кладки ФБС

Для кладки фундаментных блоков используется стандартный цементно-песчаный раствор марки М-100. Его можно получить используя разные матки цемента и количество песка:

  • на 1 часть цемента М300 берут 2,5 части песка;
  • на 1 часть цемента М400 песка идет уже 3 части;
  • при использовании М500 песка досыпают 4 части.

Сначала перемешивают сухие компоненты до получения однородного состава и цвета. Затем  постепенно добавляют 0,5 части воды. Если раствор получается слишком густым, воду понемногу небольшими порциями доливают. Консистенция должна быть, как у густой сметаны: не комком, но и не течь.

Алгоритм монтажных мероприятий

Пошаговая инструкция монтажа блочных элементов из бетона заключается в выполнении следующих технологических шагов:

  1. Анализ участка (выявление типа почвы, уровня ее промерзания, УГВ).
  2. Земляные работы (разметка территории, рытье котлована).
  3. Организация подушки.
  4. Последовательная укладка блоков под определенный тип основания.
  5. Выполнение гидроизоляции.
  6. Обустройство теплоизоляции.
  7. Обратная засыпка основы.

Правильный фундамент, сделанный из блоков типа ФБС, подразумевает не только верный алгоритм, как нужно укладывать бетонные блоки. Мероприятия требуют тщательного планирования высоты стен с учетом существующего подвального этажа и глубины промерзания почвы.

Фундамент из блоков: строим быстро и надёжно

Закладка фундамента — важнейший момент. На основание дома приходится самая большая нагрузка, поэтому от правильно выбранного типа фундамента, грамотно проведённых работ по его возведению, выдержанных сроков и стандартов, использования качественных материалов зависят крепость и долговечность всего строения.

Что представляет собой блочный фундамент

Известны разные технологии закладки основы дома, и возведение с помощью бетонных блоков занимает среди прочих достойное место. Блочный фундамент — это конструкция из бетона и арматуры, заложенной в самих блоках. Не нужно делать отдельно арматурный фундаментный каркас, а потом заливать его бетонным раствором. Здесь уже всё готово. Максимум дней 5 на укладку первого слоя (армированной монолитной ленты) и на то, чтобы он высох. А далее по принципу кирпичной кладки устанавливаются блоки.

Блочный фундамент быстро и несложно сделать своими силами. Единственное, что потребуется, — кран и 2–3 человека в помощь. Блоки укладывают при любой погоде — в снег или дождь нет никаких проблем с монтажом, что сохраняет время. За непродолжительный период, отведённый природой для строительства, можно выполнить все запланированные работы. Поэтому фундаментные блоки всё больше завоёвывают популярность и доверие среди частных отечественных застройщиков.

Фундамент из блоков определяет надёжность и долговечность всего строения

Достоинства и недостатки блочных фундаментов

Преимущества использования бетонных блоков:

  • скорость сооружения — это, по сути, уже предварительно разбитая на фрагменты монолитная основа строения, которая быстро складывается в нужную конфигурацию;
  • универсальность — возможность построить фундамент любой сложности;
  • надёжность — применение железобетонных изделий (ЖБИ), изготовленных в промышленных условиях с контролем качества на каждом этапе производства, позволит получить основание гораздо крепче классического;
  • стрессоустойчивость — в некоторые марки ЖБИ включены специальные добавки, что делает успешным устройство блочных фундаментов даже в районах вечной мерзлоты;
  • простота монтажа — не требуется опалубка;
  • строгость геометрии — каждая ассортиментная линейка имеет точную заранее заданную прочность, фундаментные блоки одного размера чётко подогнаны друг к другу и оснащены специальными пазами для их плотной стыковки.

Но наряду с преимуществами у блочных фундаментов есть и свои недостатки:

  • цена — немалый вес железобетонных изделий требует привлечения спецтехники, что, несомненно, удорожает строительство:
  • потребность в основательной гидроизоляции — в отличие от цельных заливных фундаментов, состоят из блоков и раствора, которые имеют различные физические свойства (уровень водопоглощения, морозостойкость) и оттого по-разному реагируют на воздействие окружающей среды, в силу чего после закладки следует сделать гидрозащиту;
  • низкая сопротивляемость потерям тепла.

Конечно же, некоторые недостатки можно подкорректировать — сделать наружное утепление, например, пенополистиролом, который надёжно защитит слабые места (соединительные швы) и продлит срок эксплуатации блочного фундамента. Или выбрать блоки маленького размера, чтобы не привлекать тяжёлую строительную технику.

Компенсировать низкую сопротивляемость блочного фундамента потерям тепла можно утеплением его наружной поверхности экструдированным пенополистиролом

Однако все эти дополнительные меры тоже немало сказываются на строительном бюджете, так что если для вас решающим фактором является экономия, то лучше подобрать другой тип фундамента, менее затратный. А раз уж на первом месте скорость постройки, тогда, безусловно, преимущество за блоками.

Проблемы утепления и гидрозащиты

Основным недостатком сборных фундаментов из ФБС считается их малая локализующая способность. При необходимости обустроить сухое подвальное помещение стыки между блоками представляют серьёзную проблему, а ведь это далеко не холодные швы монолитного бетонирования.

Решить её можно несколькими способами. Основной — разделка внешних сторон стыков и закладка в них бетонитового шнура. Однако даже таких усилий будет недостаточно, если в производстве блоков не был использован специальный бетон с низким водопоглощением.

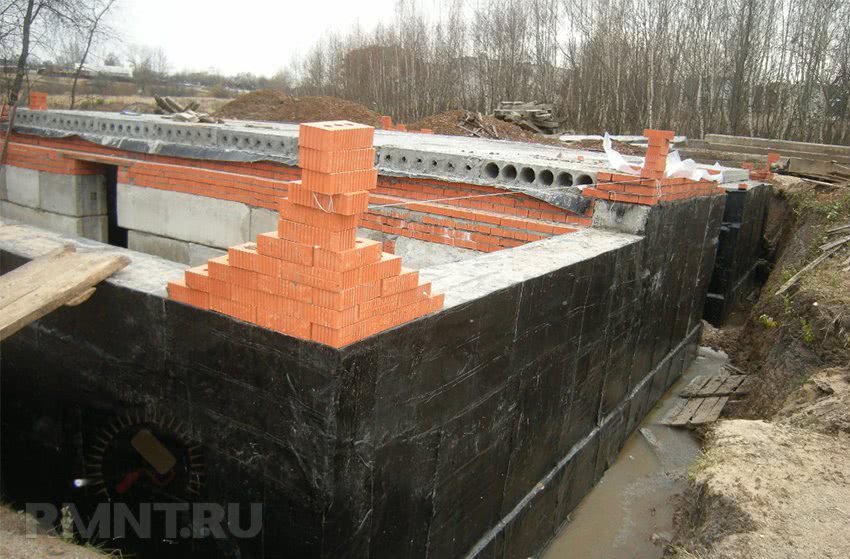

В общем случае изоляцию сборных фундаментов наносят наплавкой с использованием качественных полотен на основе из сшитого полипропилена или стеклоткани. В таком случае гидробарьеру нужно обеспечивать временное крепление в верхней зоне фундамента выше отметки УГВ, иначе велик риск её отслоения из-за атмосферных воздействий, ведь фундамент будет оставаться открытым практически до полного завершения строительства.

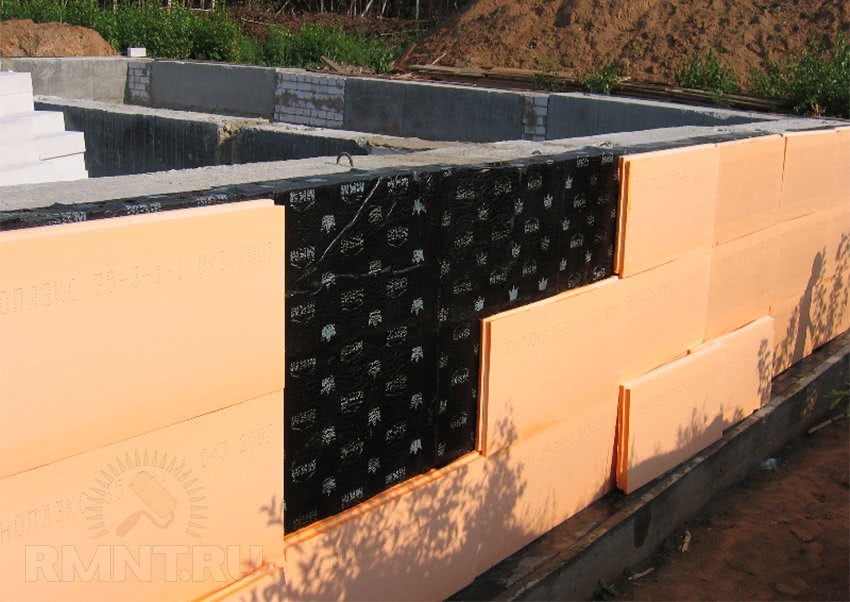

Решить проблему размораживания низкомарочного бетона также можно утеплением наружных поверхностей фундамента и отмостки. Используют для этих целей обычный недорогой ПСБ низкой плотности, который временно крепится к блокам поверх изоляции клеевым способом, а затем поддерживается грунтом обратной засыпки.

рмнт.ру

Сколько нужно рядов блоков для фундамент из ФБС под кирпичный дом?

Участки стен подвала выше уровня земли не соприкасающиеся с грунтом заделывать кладкой из кирпича КОРПо 1НФ/100/2,0/35/ГОСТ 530-2007 на растворе М 75.        10. В стенах подвала над проемами шириной не более 600 мм укладываются фундаментные блоки (серия 2.110-1 выпуск 4 деталь 8, 12) или монолитный бетон кл. В 10 армированный арматурой А- I диаметром 10 мм из расчета 1 стержень на 120 мм толщины стены с опиранием по 250 мм (серия 2.110-1 выпуск 4 деталь 9). Над проемами шириной более 600 мм укладывать перемычки (серия 2.110-1 выпуск 4 деталь 11).        11. После завершения монтажа трубопроводов инженерных коммуникаций все оставленные для них отверстия в наружных и внутренних стенах заделать бетоном кл. В 7,5 с обеспечением герметичности вводов коммуникаций.

Использование ленточного фундамента

Наиболее очевидным и распространённым способом уменьшить риск неравномерных осадок фундамента, является снижение давления, которое он передаёт от веса здания на грунт. Относительно малый вес и небольшая ширина стены из газобетона, позволяет в некоторых случаях идти таким путём. Для этого необходимо знать несущую способность естественного основания, его состав и режим почвенных вод в районе застройки. Отметка заложения фундамента устанавливается на величине, ниже нормативной глубины промерзания грунта.

Схема устройства ленточного фундамента.

Прочные грунты, не подверженные пучению могут служить надёжной опорой для здания. Чтобы снизить давление на естественное основание, следуют увеличить площадь опорных подушек или блоков фундамента. Для этого нужно выполнить расчёты, базирующиеся на сборе нагрузок от сооружения и исследовании грунтовой обстановки под зданием. Возможно, хватит уширения опорного сечения конструкции на 0,2-0,3 метра, чтобы получить необходимое уменьшение давления на квадратный сантиметр грунта и обеспечить пренебрежимо малую осадку.

В описанном случае для дома из газобетонных блоков можно применять ленточный фундамент, созданный из готовых элементов или монолитного бетона, что позволяет устройство в здании подвальных помещений. Армированные пояса или стяжки послужат дополнительной гарантией, распределяя возникающие нагрузки без нарушения целостности кладки.

Фбс или лента. Условия необходимости выбора монолитного варианта

  • наличие в грунтовом основании пучинистых грунтов;
  • высокая сейсмичность района строительства;
  • возможное появление воздействий, при которых конструкция будет работать на изгиб.

Экономия на фундаменте дело неблагодарное, нельзя забывать, что это основная несущая часть, от которой зависит целостность всего сооружения.

фраза «во первых» очень нервирует. я не владею особо компьютерными терминами и на этом форуме по необходимости, хамить нечего

мне все равно как писать мелкими, крупными, мне информация нужна

а за совет спасибо

Никто не хамит. Использовать заглавные буквы для написания сообщений считается дурным тоном.

Вот и меня интересует финансовая сторона, а то архитектор расчитал ФБС-ки 50 см толщиной, а говорит что монолит будет дешевле, спрашиваю нафига делал, а он проще, а для кого?

проще для застройщика.

Разметили, отрыли котлован — положили краном блоки. из расходов: кран, машина для первозки блоков, 10 мешков цемента, корыто, 2 рабочих. не нужно подключение к электричеству.

Монолит: отрыли котлован, собрали опалубку, сварилисвязали арматуру, залили в один или несколько этапов.

Нужно: 5-10 кубов досок, пару тонн арматуры, электричество, станок для резки досок, контроль за процессом, миксеры с бетоном. Процесс более длительный, чем с ФБСками.

(если просто лить бетон в землю — проще заливать.

Монолит: отрыли котлован, собрали опалубку, сварилисвязали арматуру, залили в один или несколько этапов.

Спецы подскажите . У меня по проекту лента (т-образная ), внизу армированная пята высотой 300 мм, сверху не армированная лента шириной 400 мм а высотой 900 мм, потом армопояс высотой 250мм. Могу ли я заменить вот эти 900 мм неармированной ленты на два ряда блоков (шириной 400мм). разумеется что пяту снизу и армопояс сверху буду заливать по проекту. (дом два этажа 10м на 10м, пятистенка,между этажами плиты перекрытия ПК, стены газоблок 400мм). Правда высота фундамента увеличится на 300 мм —это на что-то повлияет. Мне нужен просто ответ ДА или НЕТ. Если нет -почему.

Заливать ленту не хочу. Причины-узкая, высокая, куча опалубки, сборки, разборки, геометрию ловить, долго. и плюс строители насчитывают что лента по работе в 2 раза дороже ФБС. Можно заменить на 2 ряда блоков ФБС, или взять 1 ряд ФБС и увеличить высоту монолитного пояса. Если есть уклон на участке не меньше чем 15-20 см под частью участка, где будет стоять дом. Сделать цоколь высотой 600 мм.

Было-бы отлично. но в Харькове таких блоков нет.

а не узнавали у производителей возможность изготовления таких? я когда себе искал увидел, что на склад ФБС никто не изготавливают,а льют под заказ нужные размеры и объёмы.

правда, льют не ахти.

Вот и задумался насчет монолита. Но не в опалубку, а в землю. Тогда по предварительным подсчетам получаеться практически один-на-один с ФБС-ками.

Кто знает, плюсы и минусы монолита в землю? Грунт — супесь.

+ в экономии на опалубке, её установке и снятии — в перерасходе бетона, если траншея имеет достаточно не ровную геометрию. Если траншея ровная (более-менее конечно) и грунт сильно не осыпается то можно смело лить и не парится. Дам дельный совет: До заливки бетона, уложите в траншею полиэтиленовую пленку, она не даст быстро уйти воде из бетона в песок, попадания грунта в фундамент при его осыпании да еще и послужит как какая-никакая гидроизоляция стенок фундамента. Я так делал и не один раз!

Дам дельный совет: До заливки бетона, уложите в траншею полиэтиленовую пленку, она не даст быстро уйти воде из бетона в песок, попадания грунта в фундамент при его осыпании да еще и послужит как какая-никакая гидроизоляция стенок фундамента. Я так делал и не один раз!

это бесполезно и лишние затраты времени и финансов

ИМХО монолитный немного дороже, но лучше чем с ФБСок.

а какой смысл? как и что считать — посчитайте для своих условий.

например, кому-то выгодно сделать опалубку на всю высоту фундамента, и залить его в два приема. 1 — пята опирания армирвоанная арматурой. и 2 — стенка, которая армируется только вверху.

т.е. тут расчет — опалубка, и работы по её возведению и демонтажу. + бетононасос, потому что надо будет заливатьбольшой объём за довольно сжатые сроки.

Преимущества и недостатки блоков ФБС

Фундаментные блоки привозятся на стройплощадку уже в полностью готовом для работ виде. Из них надо лишь выложить кладку. Ждать схватывания бетона и набора им прочности не требуется. По скорости возведения такому основанию для частного дома фору в состоянии дать разве что фундамент на сваях. С этим вариантом конкурировать вообще сложно.

Выбор для устройства ФБС часто обусловлен минимизацией затрат по времени. Плюс его строительство можно производить даже зимой. Однако за это приходится платить необходимостью привлечения подъемной техники. Вручную выполнить укладку в фундамент изделий невозможно, они имеют слишком большой вес. В итоге такой вариант выходит на 15–25% дороже аналога в виде монолитной ленты.

Для подъема необходим кран

Главное – при сравнении с монолитом блочная разновидность оснований для зданий несколько проигрывает по несущей способности. И если высокие вертикальные нагрузки она еще с легкостью выдерживает, то с горизонтальными есть серьезные проблемы. При сильном пучении блок из опорной конструкции может быть просто выдавлен.

Как выбрать

Перед тем как приобрести фундаментные блоки, нужно ознакомиться с их техническими характеристиками и узнать о производителях, которые выпускают их в регионе.

Ориентироваться нужно на следующие факторы:

  • климат региона;
  • тип грунта;
  • этажность и высота постройки;
  • планируемая толщина стен и перекрытий;
  • общий вес сооружения;
  • площадь основания.

Для промышленного строительства используют крупногабаритные фундаментные блоки из бетона тяжелых марок.

Для возведения частных построек типа коттеджей или гаражей используются малогабаритные железобетонные блоки.

Для дачи, имеющей каркас из легких строительных материалов: дерева или пеноблоков, неуместно тратиться на основательный фундамент, в этом случае можно использовать легкие фундаментные блоки из силикатного или керамзитового бетона. Облегченные ФБС можно укладывать вручную без использования специальной техники. Здесь уместны будут блоки с параметрами 20 х 20 х 40 см.

Для беседки или подсобного помещения можно выбрать газобетон.

Кроме того, при выборе необходимо обратить внимание на производителя

  • Лучше, если блоки будут заводского производства, поскольку в этом случае они проходят многоуровневый контроль качества и соответствуют ГОСТу.
  • Зарекомендовавший себя производитель не только предоставит весь пакет документов, но и предложит гарантию или рассчитает расход материалов.
  • Для строительства жилых или крупногабаритных сооружений лучше приобретать блоки с запасом прочности, например, армированные.

Если технология производства не нарушена, то ФБС прослужат долго (до 50 лет). Исключение составляют блоки с добавками доменного шлака. Эти изделия со временем разрушаются, а не крепнут, поскольку шлак с течением времени разлагается. Поэтому приобретать ФБС такого типа можно только для временных или технических построек.

Важной характеристикой при выборе является геометрическая форма ФБС. Идеальная геометрия позволит оптимизировать расход цементного раствора и затраты на отделку

А также она улучшит качество соединительных швов

Самые лучшие показатели в этом плане у керамоблоков и пенобетона

А также она улучшит качество соединительных швов. Самые лучшие показатели в этом плане у керамоблоков и пенобетона.

Если рассматривать все характеристики в совокупности, то самыми выгодными по соотношению цена – качество являются керамзитобетонные изделия и пенобетон. При сравнительно невысокой стоимости они обладают высокими коэффициентами морозостойкости, отличными энергосберегающими свойствами, хорошей прочностью.

Советы по укладке блоков

Выделим наиболее значимые рекомендации экспертов, мастеров с большим опытом. Если выполнять несложные условия, удается не только добиться хорошей экономии на материалах, на и значительно сократить сами сроки возведения фундамента.

  1. Для укладки бетонных блоков потребуется специальная техника. Используют манипуляторы, подъемные краны.
  2. Для увеличения прочности подходят специальные стержни. Они изготовлены из арматуры, обеспечивают хорошую устойчивость к механическим нагрузкам. Стержни заливают раствором цемента.
  3. Поддерживается оптимальная толщина бетонных швов: она должна составлять примерно 15 мм, при этом максимальным значением мастера считают планку в 20 мм.

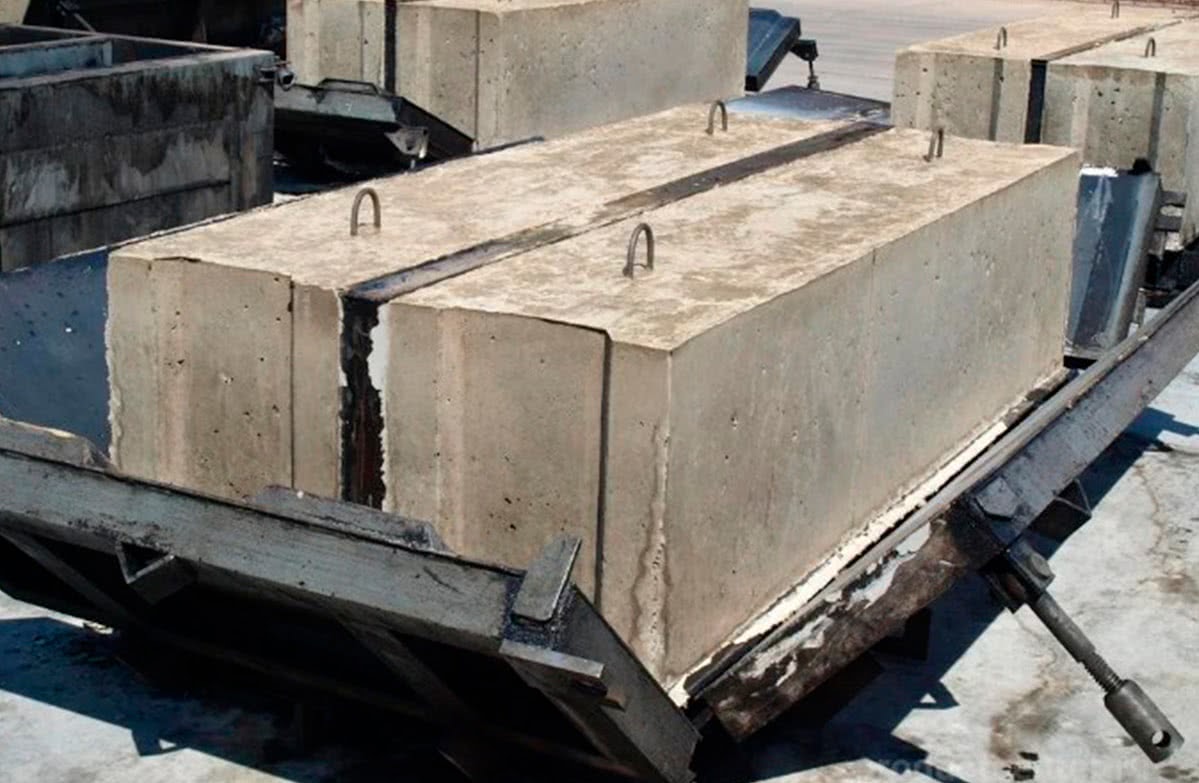

Что такое фундамент из блоков ФБС — описание

Аббревиатура ФБС расшифровывается как «фундаментный блок сплошной». Иногда используют вариант «строительный» или «стеновой», но это неверно. Помимо сокращения ФБС, можно встретить блоки ФБП (пустотелые) и ФБВ (детали с каналами для монтажа инженерных систем).

Такие блоки используют для укладки фундаментов, стен подвалов и цоколей. ФБС изготавливают из тяжелых типов бетона для строительства больших и тяжелых зданий. Для маленьких сооружений берут более легкие модули из силикатного бетона или керамзитобетона.

Для изготовления ФБС в формах размещают стальную арматуру и затем заливают бетонный раствор. По этому принципу ФБС относят к железобетонным конструкциям повышенной прочности.

ФБС бывают разных форм и размеров, но все они регулируются ГОСТом:

  • Высота 28 или 58 см.
  • Ширина 30, 40, 50 или 60 см.
  • Длина 118 или 238 см.

Иногда размеры блоков указывают в дм, округляя их в большую сторону до целого значения. Допускаются размерные погрешности при изготовлении: до 13 мм по длине, до 8 мм по длине и ширине.

Вес блоков составляет от 260 до 1960 кг в зависимости от размера и типа бетона. При покупке изделий необходимо проверить их вес: если он меньше заявленного в документации, внутри модулей могут быть полости из-за нарушения технологии изготовления.

Плотность бетона, используемого для изготовления изделий, – 1800-2400 кг/м3. Этим характеристикам отвечают бетоны марок М50 – М200. Требуемая влагостойкость – W2 (соответствует пятидесяти циклам замерзания и оттаивания). Марка бетона по морозостойкости – не ниже F200.

На блоках сверху устанавливают проушины из стали или металлопрофиля для перемещения изделий.

В чем особенности, преимущества и недостатки

Монтируют фундамент из блоков ФБС только на пригодном для этого грунте. Лучше всего подойдет плотный песок или скальная основа. В противном случае под блоки необходимо заливать монолитную подошву, а на сами блоки делать дополнительный армирующий пояс каждые два ряда. Эти манипуляции делают фундамент значительно дороже.

Альтернативным вариантом на слабом грунте может стать нижний ряд блоков с подпятником: такая конструкция при стандартной длине имеет более широкое основание, что уменьшает давление на грунт. На эти блоки монтируют обычные ФБС со смещением ряда таким образом, чтобы стыки верхних модулей приходились на середину нижних. Это обеспечивает дополнительную устойчивость конструкции.

Если грунт малопучинистый, то можно монтировать прерывистое основание. Блоки устанавливаются таким образом, чтобы между ними оставалось расстояние не больше 70 см. В эти промежутки засыпается и трамбуется грунт.

Несмотря на особенности монтажа фундаментных блоков, они имеют определенные преимущества:

  • Разнообразие размеров и характеристик изделий, указанных в ГОСТе. Можно подобрать блоки так, чтобы точно попасть в необходимые габариты будущего здания.
  • Скорость работ. Не нужно ждать до 4 недель, пока раствор схватится и наберет прочность.
  • Долгий период эксплуатации.
  • Не нужно монтировать опалубку и арматуру.
  • Возможность работы при любой температуре.

Помимо достоинств, у ФБС есть и недостатки:

  • Высокая цена.
  • Низкая теплопроводность.
  • Большой вес. Для монтажа блоков ФБС требуется привлекать подъемную технику.

Иногда к недостаткам фундамента для дома из ФБС относят необходимость организации утепления и гидроизоляции, но эти действия нужны и при строительстве оснований другого типа (плиты, ленты и т. д.).

Опорно-столбчатый фундамент из бетонных блоков

Наиболее распространенным видом опорно-столбчатых оснований является фундамент из бетонных блоков, для создания которого используются железобетонные либо керамзитобетонные блоки промышленного производства.

Железобетонные блочные конструкции обладают большим весом (до 3 тонн), из-за чего их укладка выполняется строительными кранами (на поверхности блока предусмотрены специальные петлеобразные зацепы). В мелкомасштабном строительстве такие блоки применяются крайне редко.

Керамзитобетонные блоки обладают гораздо меньшими размерами и весом, создание столбчатого основания с применением таких блоков может выполнятся своими руками.

Совет эксперта! Наиболее востребованным в частном строительстве является блок ФСБ 20*20*40 см, вес которого не превышает 30 килограмм.

Рис 1.8: Строительство фундамента из ФБС блоков Технология возведения опорно-столбчатого основания предусматривает шаг столбов в 2-3 метра (шаг может быть меньшим, если здание строится на проблемной почве), при этом опорные столбы должны равномерно размещаться по периметру стен постройки и обязательно присутствовать в точках пересечения стен и по углам дома.

Высота одного столба может варьироваться в зависимости от уклона строительного участка — согласно технологии, на местности с естественным уклоном опоры должны иметь неравномерное заглубление в грунт, нередки случаи, когда с одной стороны здания опорный столб сделан из двух ФБС блоков, а с другой — из пяти.


Рис 1.9: Схема расположения столбчатых опор

Опорно-столбчатые фундаменты из ФБС, как правило, создаются с минимальным уровнем погружения в почву (в пределах 15-30 сантиметров). Обязательным условием является наличие уплотняющей подушки из песка и щебня, толщина которой должна быть не менее 20 сантиметров (по 10 сантиметров на каждый слой).

Совет эксперта! Уплотняющая подушка, перед монтажом столбов, бетонируется. Это необходимо для того, чтобы опорная поверхность была жесткой и не просаживалась под весом фундамента и самого здания.

При кладке бетонных столбов ФБС блоки соединяются с помощью цементно-песчаного раствора либо специального клеевого состава. По завершению монтажа столбы покрываются гидроизоляционным материалом — толью либо рубероидом и начинается обустройство обвязки.

Ростверк на опорных столбах из ФБС блоков может выполнятся в виде монолитной железобетонной ленты, или представлять собою сборную конструкцию из бруса, двутавровой балки либо швеллера.

Инструкция по монтажу

Бетонный фундамент своими руками по всем инструкциям обустраивается в четыре этапа:

  1. Проектирование и выбор блоков.

  2. Земляные работы с отсыпкой подушки из песка.

  3. Установка (с армированием либо без).

  4. Гидроизоляция.

Готовить проект лучше доверить профессионалу. Это позволит получить фундамент с нужными характеристиками при минимуме затрат на материалы. ФБС выпускаются с разными габаритами. Однако слишком большие по размеру – лишние траты и нагрузки на грунт. Выбирать эти изделия из бетона надо под конкретные параметры будущих стен. Но обычно для нижнего ряда берутся шириной в 400 мм, а для последующих выше – 300 мм.

Все фундаментные блоки делятся четыре подвида:

  1. ФБС – сплошные рядовые.

  2. ФБП – с пустотами внизу для уменьшения нагрузок на почву.

  3. ФБВ – с вырезом по длине под коммуникации.

  4. ФЛ – плиты трапециевидной формы для нижнего ряда.

По ГОСТу в маркировке после этих букв идут три цифры (длина-ширина-высота в дециметрах) и литеры «Т», «П» или «С», обозначающие тип использованного бетона. В первом случае это «тяжелый» вариант из цемента, песка и щебня. Во втором «пористый» аналог, в котором в качестве заполнителя применен керамзитобетон. А в третьем это «силикатное» изделие, сделанное с добавлением извести. Строительство фундаментов всегда ведется с использованием класса «Т». Только они имеют необходимые несущие способности и не боятся влаги.

Земляной этап – стандартен. Необходимо вырыть траншею глубиной ниже точки промерзания грунтов на участке. Затем на ее дне делается утрамбованная из песка толщиной 30–40 см подушка для последующей укладки плит ФЛ

Здесь важно все выполнить так, чтобы на всем протяжении котлована песчаный слой оказался по горизонтали на одном уровне. Иначе основание, скорее всего, получится с перекосами

Разделить бетонный фундаментный блок на две части нужного размера практически нереально. Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100.

Если требуется армирование, то необходимо сверху на уже составленный ряд уложить 2–5 прутков в один слой. При этом применяются те же технологии, что и при устройстве фундамента-ленты. Только армирующий пояс получается однорядным.

Для гидроизоляции поверх верхних рядов укладывается рубероид или иной рулонный аналог. Для этих целей подойдет даже мягкая кровля, только стоит она дороже. По бокам кладка полностью обмазывается мастикой. Гидроизоляционный слой должен закрывать бетон со всех сторон, чтобы минимизировать на него воздействие влаги. Так он прослужит гораздо дольше.

Прежде чем приступать к строительству блочного основания для коттеджа, необходимо все тщательно распланировать. Надо предусмотреть площадку для разгрузки блоков и место для крана. Это для установки опор свайного фундамента или заливки монолитной ленты спецтехника не обязательна. Здесь же без спецтехники никак не обойтись.

Разгружаем

Подготавливаем поверхность: размечаем бечевкой линию блоков и подкладываем на основание гидроизоляцию

Подготавливаем раствор и краном подаем первый

Опускаем первый по натянутому уровню

Укладываем второй на раствор к первому

Корректируем расположение вручную с помощью лома

Аналогично укладываем все последующие

Гидроизоляция

Для качественной гидроизоляции постройки необходимо наличие правильной дренажной системы вокруг фундамента.

Гидроизоляция непосредственно фундамента нужна в двух целях: предотвращение проникновения влаги в конструкцию дома из фундамента (делается на горизонтальной поверхности фундамента) и предотвращение проникновения влаги в фундамент из почвы и окружающей среды, чтобы бетон не разрушился при замерзании этой влаги. Поговорим о второй.

Её делают многими способами:

  • обмазка — для этого применяются битумные, полимерные и эпоксидные мастики;

  • напыление жидкой пластиковой массы (полиуретана) — самый дорогой, но и очень действенный способ;

  • оштукатуривание — для него применяются особые штукатурные смеси с пластифицирующими добавками;

  • оклейка — плёнками (на полимерный клей) и мембранами и стеклоизолом (они бывают самоклеящиеся).

Оклейка, как правило, совмещается с обмазкой мастикой до и после оклейки. Если оклейка многослойная, между её слоями прокладывается сетка, которая используется при обычном оштукатуривании.

Расположение слоёв при оклейке должно быть только вертикальным; вертикальный нахлёст не должен быть меньше 10 сантиметров, горизонтальный — не меньше 30, и оклейку надо производить снизу.

Какой вид основания выбрать для строительства?

Следующий этап – определить, какой фундамент подходит для глинистой почвы, чтобы в дальнейшем вложенные в постройку финансовые средства не были «закопаны в землю» в прямом смысле.

Для того, чтобы правильно определиться с видом основания, учитывайте уровень подземных вод и предельную глубину промерзания.

Рассмотрим основные типичные случаи.

Грунтовые воды находятся вблизи от поверхности почвы — требуется установка свайного фундамента при достаточно глубоком их вбивании. Сваи должны имеет расширение в нижней части с целью предупреждения их выталкивания из земли, особенно при вспучивании при низких температурах. Рекомендуется их применение винтового типа, так как они снабжены лопастями на нижнем заостренном конце. Их устанавливают методом вкручивания в грунт, при котором лопасти не взрыхляют почву, а углубляются методом подрезания пластов земли, причем структура сохраняет свою плотность. Монтаж свай производится до момента вкручивания до расчетной глубины, которая должна находиться ниже уровня подземных вод и точки промерзания. Таким образом возводить фундамент на пластичных глинистых почвах считается наиболее перспективным мероприятием.

Грунтовые воды находятся ниже точки замерзания – в данной ситуации для собственников земельных участков, собирающихся возводить основание дома на глинистой почве, актуален ленточный тип из монолита. Нижняя часть фундамента должна быть больше по ширине, чем верхняя, так как при увеличении объема будет снижена нагрузка со стороны грунта

Крайне важно соорудить амортизационную «подушку» из песка, которая также будет преградой излишней влажности. Со стороны земли также необходимо проложить гидроизоляцию для предотвращения сдвига при вспучивании при низких температурах и налипания масс глины в теплое время. Создание отмостки также сыграет роль «теплового демпфера»

Создание отмостки также сыграет роль «теплового демпфера».

Основание из блоков ФБС

Некоторые хозяева земляных наделов, отведенных под строительство, часто задаются вопросом, а можно ли делать фундамент из блоков фбс на глинистой почве, и как при этом оборудовать подвальное помещение.

При таком основании подвальное помещение требует проведение комплекса гидроизоляционных мероприятий, что стоит весьма недешево. Лучше при высоком уровне пучения отдать предпочтение сваям с ростверком.

Основание на склонах

Общеизвестно, что глинистые склоны с выкопанным фундаментом могут со временем спровоцировать такие природные катаклизмы, как оползни и обвалы. К факторам, влияющим на эрозию почвы, относят:

  • состояние грунтов;
  • глубину вскапывания;
  • температуру;
  • величину нагрузки.

Основными требованиями к фундаменту на глинистых склонах служат:

  • укрепление склонов панелями, фашинами и упорами;
  • траншея под основание дома на местности должна располагаться под углом 50-60° к склону.
