Сфера применения пустотелых бетонных блоков

Оглавление

Процесс изготовления фундамента из блоков ФБС

Если позволяют характеристики грунта, то можно возвести основание только из блоков ФБС.

Однако наиболее широкое распространение получили так называемые сборно-монолитные фундаменты. Принципиальным отличием таких оснований от обычных монолитных ленточных фундаментов является то, что бетонирование необходимо производить только при обустройстве верхнего и нижнего армопоясов. Приводим краткую поэтапную инструкцию по изготовлению блочно-монолитного фундамента:

  • Прежде всего, производим разметку и рытье траншеи (по аналогии со стандартным ленточным основанием).
  • На дно траншеи засыпаем слой песка (толщиной 10÷20 см) и тщательно трамбуем с помощью виброплиты.
  • Затем насыпаем такой же слой щебня и также тщательно утрамбовываем.

На заметку! На глинистых почвах в качестве подсыпки используют так называемую гарцовку (смесь песка, гравия и цемента), которая при непосредственном контакте с водой становится тверже окружающего грунта и защищает нижнюю поверхность основания.

  • Обустраиваем невысокую опалубку для нижнего армопояса.
  • Укладываем в нее плотный полиэтилен (для предотвращения быстрого удаления влаги).
  • Монтируем двухярусный армирующий каркас (нижний слой – рабочий, верхний – конструкционный).

  • Заливаем бетонный раствор.
  • По достижению 20% прочности «подбетонки» (это приблизительно через сутки после заливки раствора) приступаем к монтажу блоков ФБС с помощью подъемного крана. Кладку начинаем с углов основания (технология аналогична кирпичной) и производим ее на песчано-цементный раствор, которым необходимо также заполнить вертикальные полости между изделиями. Второй и последующие слои делаем «вразбежку» с перекрытием блоков.

Важно! Правильность установки каждого блока контролируем (по вертикали и горизонтали) при помощи уровня

  • После окончания укладки изделий обустраиваем опалубку для верхнего армопояса.
  • Монтируем внутри ее армирующий каркас и заливаем все бетонным раствором.

Для информации! Верхний армирующий пояс выполняет несколько основных функций: выравнивает неровности, которые могут возникнуть при установке блоков; равномерно распределяет нагрузки на всю ленту фундамента и увеличивает прочность всего основания.

  • Частично расшиваем наружные кладочные швы и заполняем их специальной смесью (с гидроизолирующей добавкой).
  • Выполняем все необходимые работы по гидроизоляции фундамента.

И только после этого производим засыпку траншеи.

Как сделать фундаментные блоки своими руками

Для создания опалубки следует взять фанеру OSB, ширина которой равна высоте блоков, а длина – на 20 см больше их длины. Одна сторона фанеры зачищается и окрашивается водостойкой краской.

После высыхания на окрашенной стороне обеих фанер в 10 см от краёв ножовкой делаются поперечные пропилы глубиной примерно в 5 мм.

Расстояние между ними на каждой заготовке из фанер должно быть равным длине блоков. Теперь между краем каждой фанеры и пропилом, примерно посередине, сверлятся отверстия диаметром 14 мм – для болтов будущей стяжки.

Из стального листа толщиной 1 мм вырезаются два прямоугольных куска: одна сторона каждого равняется высоте блоков, другая – ширине.

Они послужат в качестве торцевых вставок опалубки, для них и делались пропилы, так же можно использовать фанеру или обрезную доску.

Осталось приготовить несколько стальных стержней диаметром 12 мм и длиной, на 10 см превосходящей ширину блоков, с резьбой на концах, – и можно приступать к сборке.

Заготовки из фанеры укладываются на ровную поверхность параллельно друг другу окрашенной стороной вовнутрь. В пропилы вставляются металлические торцы, а в круглые отверстия – подготовленные стержни.

Прежде чем стянуть конструкцию гайками, с внутренней стороны фанеры, рядом со стяжкой, следует установить деревянные проставки для фиксации ширины блока.

Теперь гайки затягиваются и опалубка готова.

Для приготовления раствора 1 часть цемента соединяется с 2 частями песка и 4 частями гравия. Для того, чтобы блоки получились прочными, смесь после тщательного перемешивания должна остаться достаточно вязкой.

Нужная консистенция достигается регулировкой подачи воды. Перед заливкой раствора с внутренней стороны торцевых стенок, посередине, можно установить деревянные бруски. Впоследствии они удаляются и остаются пазы, которые при укладке готовых блоков заполняются раствором.

Это усиливает сцепку между ними, отчего фундамент становится прочнее. Теперь форма заполняется смесью и утрамбовывается. Во избежание растрескивания при высыхании конструкция накрывается плёнкой и в течение двух дней регулярно поливается водой, после чего опалубку можно разобрать.

Видео: Опалубка своими руками

Характеристика и особенности блоков фундаментных ФБС

ФБС производят из бетонного раствора плотностью от 1800 до 2400 кг/м3. Спецификация предполагает такие три варианта смеси: с прочностью выше В7.5 (марка М100), минимум В12.5 (марка М15), тяжелые бетоны прочностью от В3.5 (марка М50) до В15 (марка М200).

Стойкость к воздействию низких температур, которую демонстрируют ФБС, должна быть равна минимум F50 (что означает, что фундаментный блок может выдерживать минимум 50 циклов замораживания/оттаивания). Оптимальный уровень влагостойкости – W2, теплопроводность блока достаточно высокая, но для фундамента это не страшно.

Обозначая размеры ФБС, указывают его величину в дециметрах, округляя в сторону увеличения. Кроме габаритов, также указывают тип бетона, из которого сделан ФБС: тяжелый (Т), силикатный (С), керамзитовый (П, с пористым основанием).

Пример расшифровки маркировки блока ФБС-24-4-6 Т: размер фундаментного блока равен 240 сантиметрам в длину, 40 и 60 сантиметров стороны, сделан он из тяжелого бетона. Маркировка может быть выполнена в разных вариантах (с точками, дефисом, пробелами), но всегда предполагает указание основных величин.

Вес ФБС стартует от 260 килограммов, поэтому строительство фундамента осуществляется исключительно с привлечением спецтехники, своими руками работы выполнить не удастся.

В строительстве жилых объектов обычно используют блоки фундаментные небольшой длины, многоэтажных и промышленных зданий – самые большие. В производстве блоков допускается определенная погрешность в размерах.
Допустимые погрешности размеров в стандарте:

  • По высоте/ширине – отклонение до 8 миллиметров.
  • Длина – не больше 13 миллиметров.
  • По вырезу – до 5 миллиметров.

При покупке и выборе блоков важно обращать внимание на соответствие размеров и массы ФБС. Так, если вес ниже указанной величины, а размеры нормальные, это говорит о наличии пустотных участков в блоках, плохом уплотнении материала, что негативно сказывается на его прочности. Такие блоки лучше не использовать в строительстве фундамента

Такие блоки лучше не использовать в строительстве фундамента.

Для облегчения процесса монтажа блоки производят со специальными металлическими проушинами, которые располагают сверху. Делают их из периодического металлопрофиля или стали. При необходимости можно заказывать блоки небольших размеров без петель. По ГОСТу, на блоках не должно быть трещин, деформаций.  Кроме основных видов, для строительства жилых и общественных зданий выпускают также блоки ФБП, ФБВ и другие.

Нюансы применения ФБС блоков

Начнем с того, что существуют определенные запреты на использование бетонных фундаментных блоков. Под них нужна прочная основа, к примеру, скальная, на крайний случай, песчаная. Правда, современные технологии позволяют устанавливать ФБС даже на подвижные грунты. Просто придется вложить немало средств, чтобы подготовить грунт.

Обычно для этого формируют монолитную армированную бетонную площадку в виде плитного фундамента. А уже на него сооружают блоки с обвязкой по второму ряду армирующим поясом. По сути, получается тройной расход – плита+блоки+ленточный армированный фундамент. Добавьте сюда песчаную подушку под всю плиту, расход увеличивается.

Есть более дешевая технология. На основе ее получается прерывистый фундамент. Это когда блоки устанавливаются с промежутком, который в дальнейшем засыпается грунтом. Последний обязательно утрамбовывается. Но и тут есть свои запреты:

  • расстояние между блоками – не больше 70 см;
  • основа под них должна быть очень прочной с высокой несущей способностью.

Другой вариант, который используется на слабых грунтах, монтаж ФБС блоков с подпятником. Последний – это разновидность фундаментной подушки, изготовленной по технологии железобетонного изделия. Она имеет большие размеры, увеличивая таким способом площадь опоры. А соответственно, снижая давление на слабый грунт. На фото ниже такие подушки-подпятники показаны.

Подпятники для ФБС блоковИсточник st12.stpulscen.ru

При любой описанной технологии специалисты советуют приобретать железобетонные изделия с максимальной длиной. Чем меньше в сборном фундаменте стыков и швов, тем он надежнее.

Видео описание

В видео показана технология монтажа ленточного фундамента из ФБС блоков:

Плюсы и минусы ФБС блоков

В чем преимущества сборного блочного фундамента от монолитного:

  • нет необходимости приобретать опалубку и арматуру для каркаса;
  • после заливки монолита, необходимо время на его застывание и набора марочной прочности, на что уходит обычно 28 дней;
  • сборный фундамент нагружать можно сразу после его монтажа;
  • зная размеры ФБС, можно легко подсчитать требуемое количество материала;
  • разнообразие размеров и характеристик, можно сэкономить, грамотно выбрав их;
  • долгий срок эксплуатации – более 100 лет;
  • высокая прочность материала, в процессе эксплуатации такие фундаменты не деформируются.

Что касается недостатков, то он один – большой вес изделия. Поэтому для сборки фундаментной конструкции приходится привлекать тяжелую технику в виде погрузчика или подъемного крана. К сожалению, их услуги недешевы, что увеличивает себестоимость строительного процесса.

Для монтажа ФБС блоков используется специальная техникаИсточник i.simpalsmedia.com

Коротко о главном

ФБС – это железобетонные изделия, используемые для формирования сборного фундамента.

ГОСТом предусмотрены различные размеры блоков, вес, характеристики и допуски.

Их используют для закладки фундаментов на прочных грунтах. Если грунты слабые или подвижные, то под фундамент заливается железобетонная плита. Сборный фундамент обязательно обвязывается армирующим поясом из бетона.

Время сооружения фундамента из ФБС – минимальный. Высокая прочность и долгосрочная эксплуатация привлекают потребителей. Минус один – большая масса, поэтому монтаж проводят с помощью специальной техники.

Полезные советы

  • Для жилищного строительства лучше выбирать блоки заводского производства, поскольку такая продукция находится под контролем экспертов.
  • Чем хуже несущая способность грунта, тем габаритнее должны быть ФБС.
  • Согласно рекомендациям строителей основание фундамента должно располагаться ниже уровня промерзания почвы.
  • Мелкофракционный керамзит в составе фундаментных блоков обеспечит правильную геометрическую форму, а также позволит равномерно распределять тепло.
  • Для сборных фундаментов лучше использовать железобетонные ФБС.

  • Лучше не покупать блоки кустарного производства для строительства жилых сооружений, поскольку нарушение технологии при производстве может привести к разрушению всей постройки.
  • Чем больше длина блока, тем меньше стыков, значит, надежнее.
  • Железобетонные блоки имеют запас прочности до 70 процентов, что исключает трещины.
  • Обрабатывать фундаментные силикатные блоки гидрофобными веществами следует после укладки. Если сделать это раньше, то нарушится прочность укладки, поскольку связующий раствор будет плохо впитываться.

Для гидроизоляции фундамента лучше всего подходят жидкие мастики или битум.

Однако специалисты используют и другие методы:

  • оклеивание рубероидом;
  • окрашивание специальной краской на основе акрила, силикона или полиуретана;
  • оштукатуривание полимерными составами;
  • гидрофобные присадки, которые добавляются в бетон, делая весь блок гидроустойчивым;
  • напыление тонкого резинового слоя.

Выложить столбчатый фундамент с помощью ФБС проще и дешевле ленточного. Но следует учитывать, что он не подойдет для строительства двухэтажного дома. Такой вариант больше уместен для возведения теплиц, беседок и легких каркасных домов.

Стеновые блоки могут применяться в качестве фундаментных только в постройках с малой нагрузкой.

Необходимо тщательно утрамбовывать подушку-основание под фундамент, постоянно смачивая его, что предотвратит «хождение» конструкции.

При расчете расхода материалов необходимо учитывать вес конструкции. Для этого следует помнить, что объем бетона разных моделей может быть разным в зависимости от плотности.

Производя расчет, также необходимо закладывать приобретение нескольких блоков с вырезами для прокладки коммуникаций. В противном случае придется сверлить отверстия в купленных ФБС.

Если требуется построить ленточный фундамент для забора, то для экономии рекомендуется использовать блоки, бывшие в употреблении. Главное, чтобы на них не было сколов и существенных трещин. Подсчитано, что снижение затрат в этом случае составит от 30 до 50 процентов. ФБС, б/у, подходят также для беседок, небольших теплиц и временных технических сооружений.

Все о блочном фундаменте и тонкостях строительсва смотрите в этом видео.

Достоинства блочного материала

Основное положительное качество блока – наличие государственных стандартов. С их помощью регламентировано изготовление блоков с требуемыми параметрами и техническими характеристиками:

  • показатель прочности материала, изготовленного в заводских условиях, гарантируется контролирующей системой и автоматизированным производственным процессом;
  • в полной мере соблюдается соотношение компонентов и технология изготовления;
  • камень проходит все этапы, начиная от выполнения замеса бетонной массы и ее формовки с прессованием на виброустановке до полного затвердевания, во время которого выполняется пропаривание;
  • оперативное выполнение строительных работ. Имея кран, фундаментное основание и цокольный этаж возможно возвести в течение нескольких дней. А если раствор заказывать в готовом виде, не тратя время, то сроки сокращаются еще больше;
  • простота материала и его универсальные качества. Для укладки блоков не требуется наличие определенных навыков. Если что-то сделано не так, то фундамент всегда можно разобрать и устранить проблему;
  • обширная товарная линейка размеров материала. Это дает возможность возвести объект любой конфигурации. Если возникнет необходимость, блок можно расколоть на нужные по размеру куски;
  • если работы предстоят в районах с неблагоприятными климатическими условиями, или грунты отличаются сложностью, то в бетонный раствор вводятся специальные компоненты, улучшающие качества материала по устойчивости к резким температурным перепадам и воздействиям кислотной среды;
  • для удобства монтажа на блоках устраивают пазы и монтажные петли, учитывающие толщину шва.

Технология изготовления

ФБС блоки заливают в металлические формы, легкосъемные стенки которых точно соответствуют размерам по ГОСТ. Панели скрепляют между собой зажимами и смазывают составом, который не дает смеси прилипать. Затем в емкость заливают необходимый объем раствора. Его разравнивают и уплотняют погружными вибраторами, удаляют пузыри. В не до конца застывший бетон устанавливают обрезанные в размер монтажные петли. Армирование блоков ФБС не делают.

Когда заготовка отвердела, форму разъединяют. Отливку высушивают и дают набрать прочность. Через месяц блок можно отправлять на стройку и приступать к сборке.

На предприятиях, где используют современные технологии, время приготовления ФБС уменьшают. Автоматизированные станки придают форму и уплотняют подготовленную полусухую смесь на основе цемента М200. Качество заготовок при этом не ухудшается, но на то, чтобы они полностью высохли, уходит меньше времени.

План по маркетингу и продажам

Когда выбрано место для бизнеса, закуплено и размещено оборудование и даже подвезены необходимые компоненты, остается продать готовую продукцию. Сделать это с учетом действующего уровня конкуренции не так-то просто, однако при существующих возможностях продвижения можно будет реализовать небольшую партию уже в течение первой недели.

В числе недорогих и вместе с тем эффективных рекламных инструментов остается размещение объявлений о продаже небольших партий блоков. В тексте можно указать на возможность обеспечения нужд строительных проектов возведения частных домов и коттеджных групп. Хорошим способом заявить о себе является электронная площадка в сети. На первых порах достаточно будет изготовления сайта-визитки или лендинга. Если предприниматель не очень силен в этих вопросах, он может обратиться к профессионалам или фрилансерам. Цена услуги составит от 5000 рублей.

В качестве продвижения в поэтапной концепции можно прибегнуть к бесплатным объявлениям. Такие сервисы еще работают, особенно в разделах региональных газет. Само собой, над текстом рекламы и продвижения надо будет потрудиться: вкратце рассказать про технологию производства, имеющемся оборудовании, преимуществах сотрудничества с этой фирмой. Именно так удастся добиться быстрого возврата инвестиций.

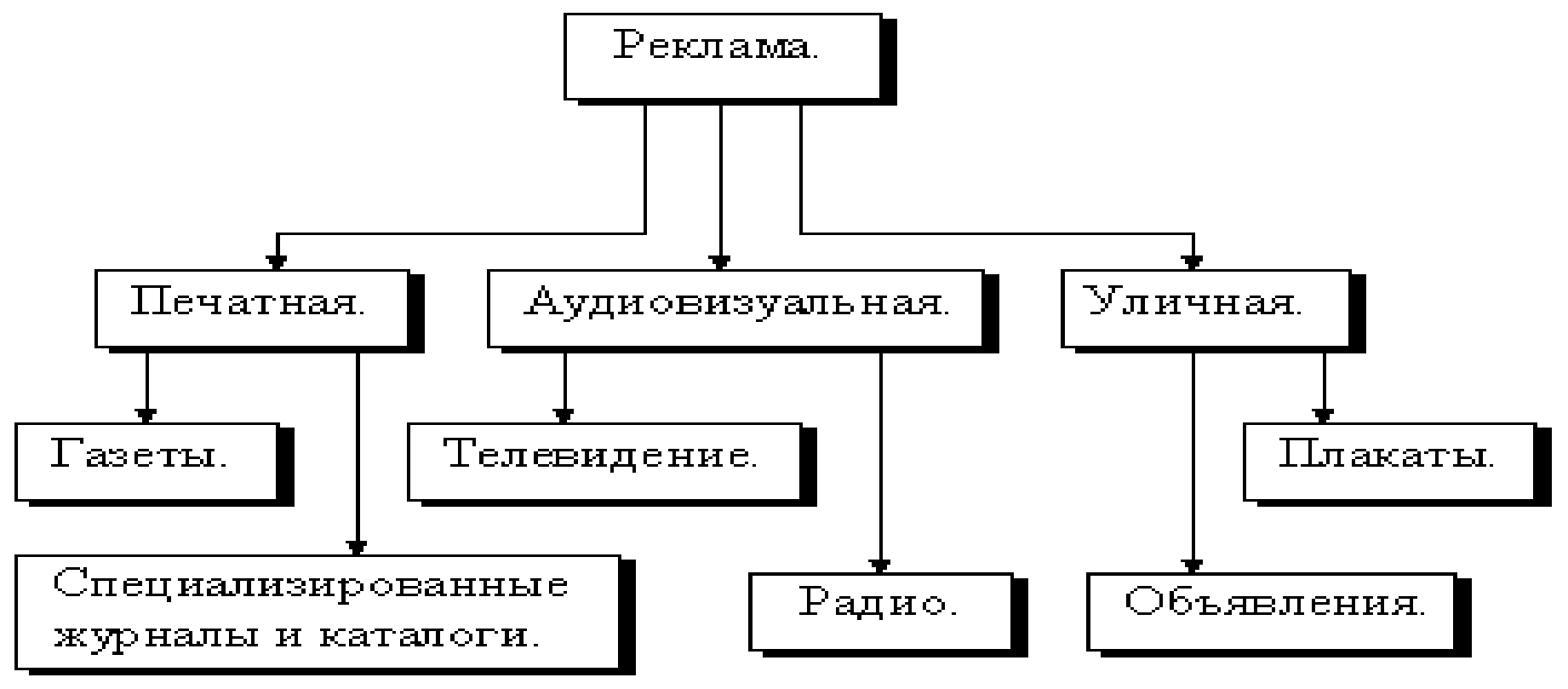

Виды рекламы, которые до сих пор действуют

Пока интерес к продукции подогревается отменным качеством и сбалансированной ценой, можно приступать к наращиванию производственных мощностей. После апробации техники можно докупить бетономешалку и самостоятельно готовить смеси на собственном заводе. Обработка очередной партии пройдет быстрее, а товар уже будет находиться в рамках средних ценовых предложений в нише. Именно так можно будет как минимум выйти на самоокупаемость или даже получить первую прибыль.

Что выбрать

Рассмотрим, какой фундамент дешевле, ленточный или блочный, если сравнивать их обустройство в одинаковых условиях с точки зрения геологии и гидрологии участка, характеристик планируемой постройки.

1. Объем земельных работ. Затраты на отрывку котлованов практически одинаковы – несколько больше грунта придется вынуть для монолитного фундамента, так как потребуется место для крепления опалубки.

2. Стоимость материалов. Стоимость ФБС и товарного бетона, исходя из цены за кубометр, примерно одинакова. Но помимо товарного бетона потребуется опалубка, арматура.

3. Монтажные работы. Фундаментные блоки укладывают на цементный раствор, используя автокран. Обустройство монолитной ленты требует:

  • установку щитов опалубки;
  • монтаж арматурного каркаса (при помощи проволоки или сварки);
  • доставки бетонной смеси автомиксером;
  • укладки бетона в опалубку с уплотнением при помощи вибратора;
  • правильного ухода за конструкцией (бетон требуется закрыть пленкой и регулярно увлажнять в период набора прочности до 70%, это займет 3-7 дней в зависимости от погоды).

4. Подъездные пути. Обустраиваются в обоих случаях, т.к. требуется привлечение спецтехники и грузового транспорта.

5. Гидроизоляция. Затраты одинаковы, так как железобетонная конструкция нуждается в защите от грунтовых вод независимо от технологии ее монтажа.

6. Подложка под фундамент. Под оба типа фундамента на дно котлована укладывается гравийно-песчаная подушка, на которую монтируется армированная бетонная лента с гидроизоляционным слоем. Под монолитный фундамент требуется лента с уширением, но на общие финансовые затраты это существенно не влияет.

Итак, основные различия в финансовых вложениях касаются затрат на монтажные работы. Автокран с длинной стрелой, способный подавать блоки в любую часть котлована с одной стоянки, плюс бригада из трех человек, которая выполнит весь комплекс работ по монтажу сборной конструкции за 3-4 дня. При этом аренда крана и зарплата рабочим обойдутся минимум в два раза дешевле оплаты всего комплекса работ, связанного с обустройством монолитного основания.

Чтобы еще более удешевить блочный фундамент, его монтируют из ФБС бывших в употреблении – если блок не имеет серьезных повреждений, он по прочности не уступает новому, при этом стоимость его заметно ниже. Кроме того, вести монтажные работы допускается в холодное время года, когда строительные организации предлагают скидки на аренду спецтехники.

Удешевить монолитный фундамент можно только за счет самостоятельного выполнения работ, отказа от вибратора в пользу ручной обработки бетона с помощью арматурного прута, использования мини-бетономешалки и т.д. Но это снижает итоговое качество фундамента и продлевает сроки его монтажа.

В целом конструкция из ФБС – хорошая альтернатива ленточному основанию. Но кладка подземного основания из блоков применяется в первую очередь при обустройстве заглубленных конструкций, так как они в меньшей степени подвергаются нагрузкам со стороны грунта.

Сколько весит бетонный блок

Сколько весит блок, зависит от плотности материала и размеров рассматриваемого изделия. Также наблюдается с увеличением массы повышение прочностных показателей. Например, в сводной таблице представлены технические сведения керамзитоблоков (вес для 1 шт.):

Прочность (М) Вес (в кг) Плотность (в кг/куб.м) Морозостойкость (F) Теплопроводность (в Вт/м*К)
Пустотелые
35 11 750 25 0,24
50 12 850 35 0,28
75 14 1000 35 0,35
100 16 1100 50 0,39
Монолитные
75 18 1300 35 0,54
100 19 1400 35 0,57

Вес керамзитобетонного блока с пустотами или щелями зависит не только от технических характеристик используемого бетонного раствора. Дополнительно пустотные образцы делят на 5 подвидов по количеству отверстий различной формы (круглые, квадратные). Их может быть 2, 3, 4, 7 или 8 штук. Последние активно используются для строительства хозблока или гаражей. Отдельно такие блоки могут весить порядка 10-15 кг. Для сравнения – масса полнотелого образца превышает 16-20 кг.

Показатели плотности и веса керамзитного блока 400х200х200 мм (390*190*188 мм) приводятся усредненные. Они актуальны для изделий, которые прошли сушку в заводских условиях. По факту пористые образцы на строительной площадке содержат то или иное количество влаги, что увеличивает исходные значения.

Также на то, сколько весит керамзитный блок, оказывает влияние добросовестность производителя. Нередко с целью удешевления продукции в составе керамзит частично замещается шлаками или щебневым отсевом. В результате масса превышает стандартные показатели, а прочность, теплопроводность и качество в целом уступают заявленным.

Образец восьмипустотного керамзитоблокаИсточник oldi-stroy.ru

Фундаментные блоки сплошного сечения (ФБС) в зависимости от типа используемого раствора имеют такие справочные показатели:

  • тяжелый – 1,05-1,4 тонны;
  • силикатный – 0,88-1,17 т.;
  • керамзитобетон – 0,79-1,05 т.

В таблице рассмотрены параметры веса ФБС с учетом размеров:

Марка ФБС Размеры (в мм) Вес (в кг)
24.3.6 2380*300*580 970
24.4.6 2380*400*580 1300
24.5.6 2380*500*580 1630
24.6.6 2380*600*580 1960
12.2.6 1180*200*580 320
12.3.6 1180*300*580 485
12.4.6 1180*400*580 640
12.5.6 1180*500*580 790
12.6.6 1180*600*580 960
12.2.3 1180*200*280 160
12.3.3 1180*300*280 240
12.4.3 1180*400*280 310
12.5.3 1180*500*280 380
12.6.3 1180*600*280 460
9.2.6 880*200*580 235
9.3.6 880*300*580 350
9.4.6 880*400*580 470
9.5.6 880*500*580 590
9.6.6 880*600*580 700

Многие мастера, чтобы исключить использование бракованных изделий, перепроверяют информацию в сопроводительных документах на предмет соответствия стандартам. Например, планируется возвести фундамент на бетонных блоках размером 2400*500*600 мм. Производитель указал, что кубометр продукции весит 2,5 тонны. То есть плотность строительного материала будет равна 2,4*0,5*0,6*2500=1800 кг/куб.м. Этот результат соответствует минимальному показателю по стандартам, что говорит о хорошем качестве выбранных изделий.

По аналогии можно определить качество по весу керамзитоблока 400*200*200 мм. Некоторые специалисты ограничиваются визуальным осмотром. Состав таких образцов входит порядка 10% цемента и воды, 30% песка и почти половина объема приходится на керамзитовый наполнитель фракцией до 10 мм. Последнее хорошо видно невооруженным взглядом. Если изделия весят больше приемлемого, значит в рецептуру были внесены изменения. Например, увеличена доля цемента или песка, керамзит в той или иной степени замещен щебневым отсевом, кирпичной крошкой либо доломитом.

Видео описание

В этом видео специалист рассматривает ошибки строителей по использованию фундаментных блоков типа ФБС при возведении частных объектов:

Коротко о главном

Для возведения фундамента, стен подвального или цокольного помещения по технологии допустимо использование готовых бетонных блочных изделий.

Изготавливаются фундаментные блоки плотностью не менее 1800 кг/куб.м из тяжелого и среднего бетона.

Производство изделий регламентируется действующими стандартами, в которых прописаны требования к растворам, размерам и техническим характеристикам.

В сопроводительной документации производитель должен указывать точные размеры, массу кубометра продукции либо точный вес отдельного образца.

Зная указанные значения можно проверить соответствие блоков на предмет качества – достаточно перемножить значения и получить плотность строительного материала.
