Подушка под фундамент

Оглавление

Область применения

Ленточные основания из ЖБ блоков используются в случаях, когда применение других видов фундаментов (свайных, монолитных, столбчатых) нецелесообразно, невозможно или экономически невыгодно.

Такие конструкции оптимально подходят для проведения строительных работ в зимний период.

В таких условиях обустройство обычных монолитных фундаментов затрудняется из-за низких температур, при которых бетонная смесь гораздо дольше схватывается и затвердевает.

Фундаменты из блоков ФБС могут устанавливаться только на участках, где возможен проезд автомобильного подъемного крана.

Устройство подушки под фундамент

В отличие от песчаной и гравийной подушек во многих случаях бетонная является уширением фундамента. Уширение необходимо, когда ширины стенки фундамента явно не хватает для восприятия веса от строящегося дома. Уширение выполняется как армопояс под стенку фундамента или как башмак под столб.

Устройство подушки

Такое бетонное уширение необходима, чтобы увеличить площадь основания, на которое будет опираться строение всем своим весом. Чем больше площадь, тем основание сможет выдержать больший вес.

Что касается размеров, то толщина такого уширения должна быть не меньше 300 мм, но не больше 400 мм.

Как устраивается такая подушка:

На грунт делается засыпка песком или гравием слоем 150-200 мм и трамбуется.
Делается опалубка. При выполнении ленты можно обойтись без нее.
Проводится гидроизоляция: щебеночное основание проливается горячим битумом. Впрочем, если добавить в бетон Пенетрон Адмикс, гидроизоляция не нужна. Однако следует постелить слой толстого строительного полиэтилена (или 2, если основание было гравийное), чтобы из бетона не уходила вода.
Проводится армирование: оно выполняется связанными сетками из стержней диаметр которых не меньше 12 мм. Нижняя сетка должна отступать от низа на 70мм, верхняя от верха — на 30-40мм.
Проводится бетонирование: бетон льется в опалубку, уплотняется, разравнивается. Заливку бетона лучше выполнять единоразово, чтобы избежать образования швов. В противном случае нужно выполнить вертикальные отсечки. Поверхность накрывают полиэтиленом, чтобы обеспечить высокую влажность бетона при твердении.
Опалубку можно снимать на третий день. Время затвердевания подушки — 28 суток.

Виды

Существует несколько видов подушек под фундамент:

Подушка под фундаментные блоки используются в зависимости от типа грунта. Если грунт песчаный, то укладка производится просто на заранее выровненное основание, при любых других грунтах — на песчаную подушку толщиной не более 10 см.Бетонная подушка под фундамент является самым дорогим вариантом устройства подушки. С другой стороны, именно такая подушка обеспечивает наименьшую усадку здания.

Для сооружения бетонной подушки тоже потребуется песок, но он будет добавляться в состав бетонной смеси, от него будет зависеть качество готового бетона. Бетонные подушки бывают монолитными и сборными, из бетонных плит.Песчаная подушка под фундамент самая популярная. Особенно она необходима на слабых грунтах, где обеспечивает снижение осадки фундамента и защищает основание дома от лишней влаги.Песчаная подушка под ленточный фундамент должна укладываться слоями, которые тщательно утрамбовываются, для исключения просадки фундамента в будущем.

При пучинистых грунтах рекомендуется делать песчаную подушку толщиной в три раза больше ширины основания самого фундамента. Читайте рекомендации по устройству и расчету ленточного фундамента на этой странице .Незаглубленный фундамент на песчаной подушке представляет собой траншеи глубиной около полуметра, и шириной не более 80 см. Толщина песчаной подушка с таким фундаментом может быть от 20 до 40 см.

Для уплотнения подушки, ее необходимо полить водой и затем утрамбовать. От плотности песчаной подушки зависит возможность или отсутствие просадки фундамента.Подушка под фундаментную плиту чаще всего состоит из песка крупной фракции и щебня – средней фракции. Именно в этом случае все функции подушки будут исполнены.

Подушка под фундаментную плиту засыпается слоями, сначала щебень необходимой толщины, затем идет слой песка. Читайте руководство по строительству фундамента из монолитной плиты . На фото утрамбовка песчано-гравийной подушкиПесчано-гравийная подушка под фундамент, как правило, укладывается послойно, где каждый слой не должен быть меньше 5 см толщиной, а общая толщина не должна превышать 25 см.

Такой вид подушки используется в тех случаях, если строительство ведется на слабонесущем грунте. Размеры песка и гравия должны быть средними, тогда фундамент сможет выдержать постройку практически любого размера и тяжести. Такая подушка доступна по финансам и ее возможно соорудить собственными силами.

Как сделать подушку под фундамент

Общее требование к подушкам всех типов: ширина всегда несколько больше, чем у бетонной ленты, в каждую сторону делают отступ около 20 см. Что потребуется для устройства:

речной песок, глина, щебень;
маркировочный шнур;
штыковая и совковая лопата;
тачка, ведра;
шланг от колодца или скважины;
вибротрамбовка.

Рассмотрим технические особенности укладки разных подушек.

Какой песок подойдет под песчаную подушку?

Следует выбирать песок средней или крупной фракции. Пылевидный не подходит, т.к. он плохо трамбуется, легко насыщается влагой, слой получается нестабильным.

Второе условие – чистота материала. Крупные камни, органические примеси, глину следует исключить. Лучший вариант – промытый речной или карьерный песок. Чистоту фракции можно определить с помощью простого теста: насыпать в прозрачный сосуд, налить воду и перемешать. Чистый песок оседает на дно, глинистые включения образуют муть. Если вода осталась прозрачной или замутилась немного, песок можно использовать в строительных целях.

Толщина подушки под ленточный фундамент обычно 25 см. Для выравнивающей подушки на хорошем грунте достаточно 15-20. Насыпанный песок тщательно разравнивают, смачивают и утрамбовывают виброплитой. При смачивании масса слоя увеличивается, он осаживается под своим весом и уплотняется.

Какой щебень потребуется для гравийной подушки?

Разновидности щебня:

гравийный. Доступная стоимость, высокая прочность, низкий радиационный фон;
гранитный. Наиболее прочный, рассчитан на высокие нагрузки. Минус – накапливает радиацию, хотя и в неопасных для здоровья масштабах;
известковый. Самый дешевый, морозоустойчивый. По прочности проигрывает другим.

Бюджетный вариант: вместо щебня – битый кирпич, которого получается много при транспортировке материала для кирпичных домов и оград. Еще один способ рационального использования отходов – задействовать в устройстве подушки дробленый старый бетон.

Для подушек обычно используется фракция 20-40 миллиметров. В нижних слоях гравий более мелкий, в верхних – крупнее. В качестве подложки под гравий насыпают речной песок, до 15 сантиметров. Слой необходимо утрамбовать и выровнять. Далее – щебень, до 25 см. Тоже уплотняют виброплитой. Последний слой доходит до нулевой отметки бетона.

Строение смешанной песчано-гравийной подушки

Дно котлована или траншеи прокладывают бутовым камнем – булыжником небольшого размера (от 15 см в диаметре). В зависимости от ожидаемой нагрузки на фундамент и глубины котлована может быть два бутовых слоя.
Насыпают гравийный слой от 10 сантиметров толщиной (оптимально 20 см).
Насыпают песок так, чтобы он полностью закрывал гравий.
Проливают водой.
При необходимости досыпают еще песок и снова поливают. Процедуру повторяют до тех пор, пока после пролива на поверхности не останется сплошная песчаная «корка».
Трамбуют виброплитой. В ее отсутствие можно воспользоваться самодельным инструментом: стальной плитой с приваренным к ней прутом с ручками для удобства работы.
После трамбовки участок заливают водой еще раз.

В некоторых случаях перед укладкой первого (булыжного) слоя на дно кладут слой глины до 10 см и трамбуют. Глинистый слой – водонепроницаемый, служит дополнительной преградой для грунтовых вод (но не отменяет необходимость проектной гидроизоляции).

Как залить бетонную подушку фундамента?

На первом этапе тщательно трамбуют грунт. Потом насыпают щебень слоем до 10 см и тоже трамбуют. Далее устанавливают опалубку и заливают бетон.

Как и основной фундамент, подушку для прочности можно армировать. Подойдет пруток 8 миллиметров. Основные правила заливки:

площадь должна быть больше площади основного фундамента примерно на 15 см со всех сторон;
арматурные прутья вертикально выступают из подушки на 20-30 сантиметров, они связывают конструкцию с основным фундаментом.

Обновлено: 17.10.2016

Устройство арматурного каркаса

Как только установка опалубки завершилась, в нее можно заливать бетонную смесь. Только следует помнить, что железобетонные фундаментные подушки подразумевают использование стального каркаса, повышающего их прочность. Как только бетонный раствор залит в выставленную опалубку, по всему периметру подушки укладываются двумя рядами металлические прутья.

Арматуру закладывают поверх влажной, не успевшей схватиться бетонной массы, на удалении пятнадцати сантиметров от опалубки. После этого прутья утапливают в растворе на глубину до двадцати сантиметров. Чтобы исключить образование пустотных участков, бетонную смесь рекомендуется проштыковать.

Заключительный этап обустройства бетонной подушки – выравнивание и затирание поверхности. Данной мерой вы обеспечите легкую уборку грязи и пыли с поверхности основания, которые появятся при демонтаже опалубочных щитов.

Бывают случаи, когда строители по еще незастывшей массе в центральной части подушки устраивают канавку по всей оси. Данная мера способствует тому, что стена надежней сцепится с залитой подушкой. Канавка устраивается шириной восемь сантиметров, глубиной – три.

Чаще всего сцепляемость подошвы и фундаментного основания обеспечиваются арматурными прутьями, установленными вертикально на высоту, соответствующую аналогичному размеру фундамента.

Прежде, чем демонтировать опалубку с подушки, рекомендуется разметить угловые участки будущей основы. Это послужит своеобразным ориентиром под установку щитов для заливки фундамента.

Структура документа

Стандарт регламентирует комплекс требований для оснований ленточного типа и фундаментов. Главным элементом этой конструкции является усиленная стальной арматурой бетонная подушка, позволяющая увеличить ширину основания опоры, уменьшая, тем самым удельную нагрузку на единицу площади. Обязательные требования к этому ответственному элементу предусмотрены стандартом, которым регламентированы следующие основные моменты:

Область и условия применения.
Конструктивные особенности, технические характеристики.

Фундаментные подушки ФЛ изготавливаются в соответствии с ГОСТ 13580 и представляют собой высокотехнологичные железобетонные конструкции из тяжелого бетона

Специфика армирования.
Технология контроля качества.
Методы транспортировки и хранения.

Какая должна быть подушка под фундамент

Различают подушки из гравия, бетона, песка. Если в процессе закладки котлована/траншеи строители доходят до подстилающего гравийного слоя, подушку можно не делать – ее функцию будет выполнять подстилающий слой.

Какая лучше подушка под фундамент – песок или щебень? Все материалы имеют свои преимущества и недостатки. Тип выбирают на этапе проектирования, учитывая следующие особенности объекта:

этажность дома;
общая нагрузка на основание;
тип грунта, его характеристики;
высота залегания подземных вод;
климат в регионе;
уровень промерзания и т.д.

Функции подушек:

выравнивающая. Если нужно вывести дно котлована или траншеи горизонтально, заполнить участки, где снято слишком много грунта;
компенсирующая. За счет пластичности выравнивается усадка, нивелируются последствия горизонтальных подвижек;
заменяющая. Фактически насыпной грунт. Когда на природном слое строить нельзя (например, это торфяной слой), его изымают и заменяют (чаще песком, это самый дешевый вариант).

Рассмотрим основные виды подушки под ленточный фундамент:

Песчаная подушка под фундамент. Равномерно распределяет нагрузку на нижнюю часть основания, защищает его от подмыва грунтовыми водами, компенсирует сезонное вспучивание почвы. Позволяет уменьшить расходы на возведение, т.к. песок – дешевый и доступный материал. Если при устройстве траншеи обнаруживается неподходящий грунт, его изымают и заполняют пустоту крупнозернистым песком. Если траншея неровная по глубине или глубина превышает проектную, лишнее тоже засыпают песком. При закладке фундамента на участке с высокими грунтовыми водами или обильными весенними паводками под песчаную подушку насыпают слой дренажа. Чаще такой тип подушки применяют при глубоком залегании грунтовых вод под постройки из легких материалов (каркасные дома, пеноблоки), одноэтажные дома. Для тяжелых сооружений этот тип не подходит.
Гравийная фундаментная подушка. Использование щебня позволяет увеличить нагрузку на основание. Этот тип подходит для частной застройки из любых материалов и с любой этажностью. Фактически гравийная подушка – смешанная, т.к. песок в составе используется тоже.
Бетон. Это самый дорогой вариант, но его прочностные свойства и сопротивление усадке на порядки выше. Подходит в том числе и для высотных домов.

Особые требования

В соответствии с рекомендациями стандарта, изготовление плит на предприятии-изготовителе должно осуществляться по утверждённой технологии. Положения документа регламентируют серьезные требования к конструкции блоков по ряду характеристик:

прочности на сжатие и растяжение;
качеству компонентов, применяемых при производстве;
устойчивости к перепадам температуры;
степени поглощения и проницаемости влагой;
качеству сварных соединений;
устойчивости к коррозии;
опалубке, применяемой при изготовлении;
марке арматуры, используемой для изготовления страховочных скоб, закладных деталей.

Таковы основные положения, которые регламентирует ГОСТ. Соблюдение требований нормативного документа гарантирует качество изготавливаемых блоков ФЛ, являющихся основным нагруженным элементом фундаментов современных знаний.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом. Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных. Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Армирование

Укладка арматуры под будущее основание прибавляет укладываемому бетону прочности, превращая его в железобетон. Обычный бетон отлично переносит сжатие, но плохо выдерживает растяжение и изгибание.

Этот минус корректируется усилением стержнями и сваренными стальными каркасами. Такое основание не реагирует на усадку грунта, и прочно удерживает строение.

Арматурная сталь 12 мм – легкая арматура, поставляемая в бутах. Арматура большей толщины (тяжелая) поставляется в прутах. До заливки выполняется обрешетка: два вида арматуры соединяются сваркой или проволочной скруткой.

Пруты укладываются параллельно с шагом в 10см. Аналогично им, но перпендикулярно, укладывается следующий уровень прутов. Каждый стык арматуры перевязывается оцинкованной проволокой. Для этого понадобится автоматический пистолет и крюк для ручной перевязки. Отрезок проволоки в 20см выравнивается о прут, перегибается пополам и перевязывается. Затем концы продеваются в петлю и плотно затягиваются с помощью крючка.

Фундаментная подушка для ленточного фундамента — ЮГ-ЖБК

Эскиз с обозначением местонахождения песчаной подушки

Возведение каждого здания начинается с устройства фундамента. Его главная функция – создание прочной опоры и обеспечение поддержки здания во время всего периода эксплуатации. Для облегчения этапа заливки и придания основанию большей надежности, нужна песчаная подушка под ленточный фундамент. Ее задача − обеспечить ровную и устойчивую поверхность для устройства основания.

Функции подушки

До укладки железобетонных ленточных оснований или использования для этой цели железобетонных блоков, обычно нужна подсыпка из песка, щебня или гравия. Песчаная или гравийная подошва выполняет следующие функции:

выравнивает траншею под заливку основания и сглаживает возможные неровности грунта;
равномерно распределяет нагрузки от веса фундамента на нижние слои грунта;
отсекает влагу и отводит грунтовые воды от основания, предотвращая вспучивание в холодное время года.

При наличии высокого уровня вод на строительном участке, перед тем как будет сделана подушка под ленточный фундамент, дно траншеи или котлована выкладывают геотекстилем. Слой этого материала предотвратит возможное заиливание песчаного слоя.

Устройство подушки и материалы

Необходимые материалы для обустройства подушки ленточного фундамента

Материалами, для подготовки подушки под фундамент ленточного типа могут быть:

чистый песок крупной фракции, не содержащий глинистых примесей;
галька;
смесь щебня и песка;
бетон и железобетон.

Если выполняется устройство подушки на слабых грунтах, то нужна подсыпка из песка и щебня или песчаной гравийной смеси в следующем соотношении: 40% песка крупной фракции и 60% щебня или песка. Такой вид оснований подходит для фундаментов одноэтажных небольших домов, то есть для относительно легких строений. Подушки такого типа не требуют увлажнения и послойной утрамбовки.

Отсыпка песчаной гравийной или щебеночной смеси дает меньшую усадку после укладки, в сравнении с подушками из песка. Однако при возведении конструкций большего веса, например кирпичных домов, этап утрамбовки является обязательным.

Устройство песчаной подушки

Схема устройства песчаной подушки

Подсыпка песка в подготовленную траншею выполняется послойно, толщина каждого слоя должна быть примерно 10− 20 см. Утрамбовка также выполняется послойно. Для равномерной утрамбовки используют площадочные вибраторы или катки. В индивидуальном строительстве обычно применяют подручные трамбовочные средства, например, обрезок бревна с импровизированной ручкой наверху.

Увлажнять или не увлажнять песок? Ответ на этот вопрос зависит от состояния грунта на строительном участке. Если грунт надежный, каждый слой перед утрамбовкой необходимо немного пролить водой. Это позволит хорошо уплотнить его перед тем, как будет выполнена отсыпка следующего слоя.

В случае наличия слабых грунтов, в траншею нужна подсыпка предварительно увлажненного песка. Кроме того, при увлажнении до укладки в траншею, из песка вымываются глинистые примеси.

Делать или не делать подсыпку?

Уплотнение песчаной подушки вручную

Несмотря на все аргументы, приведенные выше, бывают случаи, когда она абсолютно не нужна. Поэтому, следует перечислить случаи, когда отсыпка песка и формирование подушки, скорее навредят, чем помогут:

Если отсыпка песка выполняется в плотные почвы, например, глины или суглинки, то в сравнении с окружающими почвами, песок будет менее плотным заполнителем, который втянет всю воду в себя. Как следствие этого, подушка защитит от поднятия влаги к основе фундамента, но будет накапливать воду от атмосферных осадков. В результате, почва под основанием будет менее прочной, что снизит характеристики фундамента. Чтобы избежать такой ошибки, выполняется укладка дренажной системы для отвода дождевой и талой воды.
Влага в почве присутствует как в виде воды, так и в виде пара. Пар легко преодолевает песчаную преграду и приводит к конденсату влаги непосредственно на фундаменте. Для того чтобы не допустить образование конденсата, применяют влагостойкий бетон или выполняют гидроизоляцию.
Выравнивание грунта и равномерное распределение нагрузки по всей поверхности необходимы для сборных конструкций, например, из ФБС блоков. При их установке на неровную поверхность, под блоками образуются пустоты, которые могут располагаться в разных местах. В итоге после окончания работ и неравномерной усадки, возможны деформации. Поэтому отсыпка песчаной подушки под такое основание устранит перепады и равномерно распределит вес каждого элемента.

Как подбирают размеры фундаментных подушек

Выбор марки фундаментной подушки ФЛ производится посредством сравнения несущей способности грунта, определенной по результатам инженерно-геологических изысканий и нагрузки на грунт от фундамента, в которую включены:

вес самого фундамента,
вес вышележащих конструкций,
вес мебели, оборудования, а также снега.

Удельная нагрузка на грунт, определенная делением общей нагрузки на площадь подошвы фундамента (опорных подушек), не должна превышать несущую способность грунта. В этом случае можно быть уверенным, что грунт выдержит конкретное здание.

Расчетной величиной здесь оказывается площадь подошвы фундамента: длина ее определяется планом здания и изменению не подлежит, а ширина подошвы принимается такой, чтобы общая площадь позволила получить необходимый результат, а кроме этого равной ширине готовой фундаментной подушки заводского изготовления.

Подготовка участка

Подготовка строительного участка заключается в приведении прилегающих грунтов в вид, в котором они будут способны выдерживать нагрузки, предусмотренные проектом.

По окончании работ почва должна плотно прилегать к подошве фундамента. Подготовительные работы состоят из нескольких стадий:

Снимают верхний слой грунта на строительном участке;
Формируют котлован и выводят его на проектную глубину;
Дополнительно углубляют его несколько ниже проектной глубины;
Выравнивают и уплотняют дно, взрыхленное во время выкапывания;
Осушают или увлажняют грунт (одновременно с проведением уплотнительных операций).

Характеристика и особенности блоков фундаментных ФБС

ФБС производят из бетонного раствора плотностью от 1800 до 2400 кг/м3. Спецификация предполагает такие три варианта смеси: с прочностью выше В7.5 (марка М100), минимум В12.5 (марка М15), тяжелые бетоны прочностью от В3.5 (марка М50) до В15 (марка М200).

Стойкость к воздействию низких температур, которую демонстрируют ФБС, должна быть равна минимум F50 (что означает, что фундаментный блок может выдерживать минимум 50 циклов замораживания/оттаивания). Оптимальный уровень влагостойкости – W2, теплопроводность блока достаточно высокая, но для фундамента это не страшно.

Обозначая размеры ФБС, указывают его величину в дециметрах, округляя в сторону увеличения. Кроме габаритов, также указывают тип бетона, из которого сделан ФБС: тяжелый (Т), силикатный (С), керамзитовый (П, с пористым основанием).

Пример расшифровки маркировки блока ФБС-24-4-6 Т: размер фундаментного блока равен 240 сантиметрам в длину, 40 и 60 сантиметров стороны, сделан он из тяжелого бетона. Маркировка может быть выполнена в разных вариантах (с точками, дефисом, пробелами), но всегда предполагает указание основных величин.

Вес ФБС стартует от 260 килограммов, поэтому строительство фундамента осуществляется исключительно с привлечением спецтехники, своими руками работы выполнить не удастся.

В строительстве жилых объектов обычно используют блоки фундаментные небольшой длины, многоэтажных и промышленных зданий – самые большие. В производстве блоков допускается определенная погрешность в размерах.
Допустимые погрешности размеров в стандарте:

По высоте/ширине – отклонение до 8 миллиметров.
Длина – не больше 13 миллиметров.
По вырезу – до 5 миллиметров.

При покупке и выборе блоков важно обращать внимание на соответствие размеров и массы ФБС. Так, если вес ниже указанной величины, а размеры нормальные, это говорит о наличии пустотных участков в блоках, плохом уплотнении материала, что негативно сказывается на его прочности. Такие блоки лучше не использовать в строительстве фундамента

Такие блоки лучше не использовать в строительстве фундамента.

Для облегчения процесса монтажа блоки производят со специальными металлическими проушинами, которые располагают сверху. Делают их из периодического металлопрофиля или стали. При необходимости можно заказывать блоки небольших размеров без петель. По ГОСТу, на блоках не должно быть трещин, деформаций. Кроме основных видов, для строительства жилых и общественных зданий выпускают также блоки ФБП, ФБВ и другие.

Преимущества и недостатки подсыпки из щебня

Выполняя щебеночную подложку под фундамент, сначала определяются с необходимой фракцией этого материала. Наиболее распространенной для этих целей считается щебень размером 20-40 мм. Если при строительстве хочется сэкономить, то можно применять вторичный щебень. Щебеночная подсыпка под ленточное основание Щебеночная подсыпка под ленточное основание

Предпочтение при изготовлении фундаментной подушки отдают щебню, потому что он имеет ряд достоинств:

Щебень не теряет своих несущих свойств, при наличии контакта с грунтовыми водами.
Имеет достаточную прочность.
Выдерживает большие нагрузки, может применяться для строительства многоэтажных построек.

К недостаткам такой подушки относят:

Дороговизна щебня.
Между единицами материала образовывается пространство.
Наличие острых углов у камешков щебня, что не позволяет уложить гидроизоляцию, не повредив целостность ее ковра.

Таким образом, прежде чем решить какой должна быть подложка под фундамент: из песка или щебня, нужно учитывать этажность постройки и тип грунта, на котором она будет возводиться.

Посмотрите видео, как утрамбовать щебень под основание.

Зная, какой должна быть толщина слоя подушки: по строительным нормам не менее 20 см. Сначала можно рассчитать стоимость этой строительной конструкции из песка и щебня, сравнить данные и решить, какой из них отдать предпочтение.

Решая данную задачу, необходимо учитывать, для чего нужна подушка и какой тип фундамента используется, так как для некоторых его видов применение одного из указанных материалов недопустимо. Лишь комплексный подход к данной задаче дает ответ на поставленный вопрос.

Подушка под фундамент из песка или щебня?

Фундамент представляет собой не просто основу, на которой будет производиться возведение будущего дома, но и одно из важнейших его частей. Это означает, что от правильности его укладки зависит прочность и долговечность любого строения. Достаточно значимую роль в данном контексте играет и подушка для фундамента.

Данный элемент нужен для создания стабильной и ровной площадки под основания и снижения уровня его осадки. Если прослойка будет уложена недостаточно качественно, фундамент рано или поздно сместится, что постепенно повлечет за собой разрушение здания в целом. Именно подушка под фундамент позволяет обеспечить допустимую нагрузку на нижнюю часть основания.

Существует три основных разновидности подушек под фундамент: песчаная, щебеночная, бетонная.

Фундаментные блоки: типы, размеры, маркировка

В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:

ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.
ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.

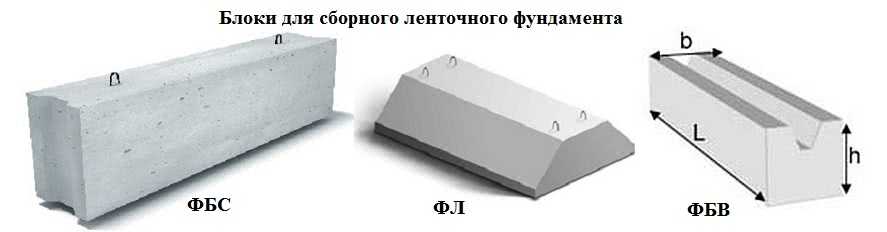

Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента

При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.

Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

Маркировка по ГОСТу

Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.

Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.

первая — длина (9, 12,24);
вторая (через тире или точку) — ширина (3,4,5,6);
третья — высота (3,6);

Маркировка бетонных фундаментных блоков

Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.

Далее, после цифр идет буквенное обозначение типа использованного бетона:

Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.

Например, ФБС 24.4.6 -Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.

Размеры блоков ФБС по ГОСТ
