Как определить фазу, ноль и землю

Способы определения рабочей «фазы» и «нуля» с помощью приборов

Проводник с рабочей «фазой» имеет такое же напряжение, как и в розетке: 220В. Оно необходимо для функционирования бытовых электроприборов. В нулевом проводнике напряжение тока очень слабое. Идентификация проводов осуществляется методом исключения, как только выявляется фазный контакт.

Существуют несколько способов определения «фазы»: по цвету проводов, по буквенной маркировке и с помощью приборов — индикаторной отвертки и мультиметра.

Индикаторная отвертка

Устройство отвертки обеспечивает удобное и безопасное ее использование

Величину напряжения с помощью индикаторной отвертки определить невозможно — она лишь показывает наличие его в проводнике.

Перед проверкой напряжения для безопасности нужно выполнить ряд манипуляций:

• обесточит сеть;
• зачистить провода от изолирующего материала;
• развести концы проводов друг от друга как можно дальше во избежание короткого замыкания;
• включить ток в сети.

Индикаторная отвертка показывает наличие тока в проводнике.

Сама диагностика проводится очень просто:

1. Нужно прикоснуться жалом инструмента поочередно к оголенным проводам. Держать при этом отвертку необходимо за ручку большим и средним пальцами. До металлического стержня во время теста дотрагиваться опасно, т. к. по нему проходит ток.
2. В то же время указательным пальцем нужно нажать на металлический пятачок с торца отвертки. Прикасаясь к контактной площадке, человек выступает как элемент цепи, заземляя ее. При наличии напряжения в проводнике загорится светодиодная лампочка, в ином случае проводник нулевой.

В конструкцию индикаторной отвертки встроен резистор, который ограничивает силу тока до безопасного для человека значения. При помощи пружины он передает сигнал к лампочке.

https://youtube.com/watch?v=ZYVfSu7cn70

Мультиметр

С помощью мультиметра измеряют все характеристики электросети. Соответственно, и наличие напряжения в проводнике он тоже показывает. Кроме того, прибор определяет характер каждого провода — «земли», «нуля» и «фазы». Измерить напряжение возможно на любом участке цепи, будь то щиток, розетка или кабель.

Порядок действий:

1. Для проверки фазы выставляют на приборе режим «Переменное напряжение». Выбирают максимально допустимый предел: 600-750 В.
2. Один щуп мультиметра зажимают между пальцами, а другим дотрагиваются до контакта. Незначительные показания вольтажа будут соответствовать «нулю», а цифры, близкие к 220 В, характеризуют «фазу».

Когда электрик при проверке зажимает один щуп пальцами, током его не бьет из-за того, что в мультиметре установлено большое входное внутреннее сопротивление, а токи имеют сотые доли миллиампера.

Из-за внутреннего сопротивления в приборе разные модели могут показывать неодинаковые цифры. Но это не является критичным.

Мультиметр измеряет все характеристики электросети.

Важно не перепутать режимы при тестировании. Если проверяющий случайно выберет «Измерение тока» и прикоснется рукой к одному из щупов во время идентификации, он получит электрический разряд

Зажимать щуп в целях заземления не обязательно пальцами. В некоторых розетках уже установлен заземленный контакт. Металлическая труба отопительной системы тоже может служить для этой цели, и электрики часто ею пользуются.

Определив «фазу» с помощью тестера, вычислить «нуль» и «землю» становится проще.

Меры безопасности

Чтобы работа была безопасной и не произошло никаких неприятных неожиданностей, следует ознакомиться с правилами пользования, которые обуславливает отвертка индикаторная

Инструкция оговаривает следующие меры предосторожности

1. Пользоваться прибором без винта запрещено.
2. Извлекать из прибора допустимо только батарейку.
3. Заменив элемент питания, винт плотно закручивается по часовой стрелке.
4. Нельзя использовать инструмент с механическими повреждениями.
5. Запрещено применять отвертку при повышенной влажности окружающей среды.
6. Использовать прибор для сетей с несоответствующим напряжением категорически недопустимо.

Это ряд достаточно несложных правил, однако неукоснительное их выполнение гарантирует сохранение здоровья и обеспечит безопасность деятельности.

Цветовая маркировка провода заземления

Правила указывают, какого цвета провод заземления в электрических установках. Это желто-зеленый провод, окраска которого хорошо выделяется на фоне остальных жил. Допускается использование провода с желтой изоляцией и зеленой полосой на ней, или может быть зеленая изоляция с желтой полосой. Не разрешено использовать никакой другой цвет провода земли, как не допускается применять зелено-желтые жилы для монтажа цепей, на которых присутствует или может быть подано напряжение.

Перечисленные правила маркировки соблюдаются в странах постсоветского пространства и в странах Евросоюза. Другие государства маркируют жилы иным образом, что можно видеть на аппаратуре импортного производства.

Основные цвета для маркировки за рубежом:

• нейтраль — белый, серый или черный;
• защитное заземление — желтый или зеленый.

Стандарты ряда стран допускают использовать в качестве защитного заземления оголенный металл без изоляции.

Провода заземления коммутируются на сборных неизолированных клеммах и соединяют между собой все металлические части конструкции, у которых отсутствует надежный электрический контакт между собой.

Watch this video on YouTube

Способ второй: индикаторная отвертка

Простейший индикатор в виде отвертки должен в обязательном порядке быть в ассортименте инструментов у каждого домашнего мастера. С его помощью можно легко и быстро разобраться как определить ноль на люстре не прибегая к помощи специалистов.

Чтобы проверить какой провод, необходимо оголить небольшой участок от изоляции и приложить к нему жало индикаторной отвертки. Зафиксировав контакт, к тыльной стороне инструмента необходимо приложить палец (замкнуть цепь). Если неоновая лампочка, встроенная в корпус, засветится, значит вы нашли фазовый провод. Если же свечения нет – нулевой или заземляющий.

Определение наружным осмотром

Смонтированную с выполнением всех требований проводку, возможно различить по цвету проводов на фазу и нуль. Просто узнается, что имеющий жёлто-зелёную окраску провод заземления, оболочка голубого или синего цвета – это нулевой проводник. Чёрный, белый или коричневый – в таких изоляциях выполняется оболочка фазного провода. Таким образом, проверяется на правильность, подключённых соединений.

Проверив в щитке приборов соответствие подключения проводов их цветовой маркировке, можно перейти к осмотру всех распределительных коробок

Обратить внимание следует на скрутки. Нулевой и заземляющий провода не скручиваются вместе, по цвету смотрим, так ли это. Если к фазе в распределительной коробке присоединены выключатели, то в основном их монтаж выполнен двужильным проводом, имеющим цвета изоляции, к примеру, бело-голубой и белый

Это не является чем-то из ряда вон выходящим и нередко встречается.

Если к фазе в распределительной коробке присоединены выключатели, то в основном их монтаж выполнен двужильным проводом, имеющим цвета изоляции, к примеру, бело-голубой и белый. Это не является чем-то из ряда вон выходящим и нередко встречается.

В случае осуществления монтажа в соответствующих цветовых комбинациях проводников, далее проверяем фазный провод, применив для этого индикаторную отвёртку.

Определение нуля и фазы

Для того чтобы не перепутать нуль и фазу на выключателе, или при проведении других электромонтажных работ нужно пользоваться специальными фазоуказывающими инструментами или пробниками. Наиболее простым способом будет использование индикаторной отвертки.

Индикаторная отвертка

Чтобы знать, как определить фазу и ноль индикаторной отверткой, нужно понять принцип ее работы. Она настроена таким образом, что внутренняя неоновая лампа загорается при появлении разности потенциалов между рабочим контактом отвертки и металлическим выводом на конце ее ручки. Для правильного указания фазы отверткой нужно выполнить простые действия:

1. Отключить питание от электросети автоматом;
2. Зачистить концы испытываемых проводников и развести их на безопасное расстояние;
3. Подать питание в электросеть;
4. Прикоснуться жалом пробника к концу испытываемого проводника;
5. Пальцем нажать на металлический вывод на конце ручки отвертки, касаться жала отвертки во время работы запрещается;
6. Если тестируется фаза — лампочка внутри пробника должна засветиться.

Кроме обычной индикаторной, существует отвертка для прозвонки. Она отличается тем, что имеет в своем составе батарейки и указывает фазу без касания пальцем ее противоположного металлического конца. Также существует индикаторная отвертка с функцией обнаружения скрытой проводки. Она может определить, где внутри стены проходит электрическая сеть квартиры. В ней используется бесконтактный способ определения по электромагнитному полю, возникающему вокруг проводника.

Контрольная лампа

Еще один способ, как определить фазу и нуль без приборов — это изготовление контрольной лампы. Такой индикатор создается просто: нужно припаять провода достаточной длины к выводам патрона и вкрутить в него лампу накаливания или неоновую. Один из выводов такого определителя фазы присоединяется к батарее, а вторым можно проверить наличие питающего напряжения в сети. Для этого зачищенным концом провода нужно коснуться испытываемого проводника. Если это фаза — лампа должна вспыхнуть. Этот способ весьма опасен, поэтому им нужно пользоваться только в исключительных случаях, к тому же он запрещен Правилами Безопасной Эксплуатации Электроустановок.

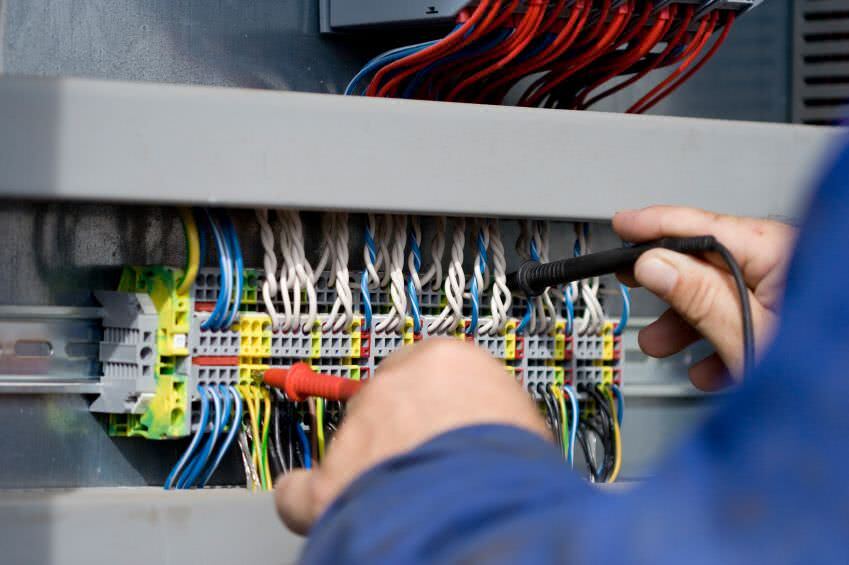

Измерение мультиметром

При отсутствии индикаторной отвертки и для более точных измерений напряжения питания сети используется мультиметр, еще его называют тестер. С помощью него можно определить фазовый, нулевой и заземляющий проводник в трехпроводной сети. Дело в том, что индикаторная отвертка может показать только большие различия в потенциалах, то есть показывает только фазу. Мультиметр работает с различными сигналами: высокого и низкого уровня, положительными и отрицательными. Его задача — показывать параметры электроцепи.

Чтобы узнать, как найти фазу и ноль мультиметром, а также заземляющий провод, нужно правильно настроить и подключить это устройство измерения. Проводится это так:

1. Установить черный щуп мультиметра в гнездо, маркированное COM, а красный щуп — в гнездо с надписью U, Ω, Hz ;
2. Ручкой на передней панели выбрать режим измерения переменного тока, предел измерения больше 220 В.

После настройки нужно одновременно прикоснуться двумя концами щупов к двум тестируемым выводам. Значение на экране мультиметра:

• Более 100 В — найдены фаза и ноль;
• Более 160 В — найдены фаза и заземляющая линия;
• Менее 70 В — это ноль и заземляющий.

Протестировав таким образом все три линии, можно с уверенностью определить, где присутствует искомый потенциал.

Более простой способ, как определить фазу мультиметром, заключается в том, чтобы щупом, установленным в отверстие U, Ω, Hz поочередно прикоснуться ко всем концам электросети. В случае соприкосновения с фазовым проводником мультиметр будет показывать напряжение 8 -15 В. В остальных случаях показания будут на уровне 0 — 3 вольта

Пользоваться мультиметром надо с осторожностью, используя изолирующую обувь и никогда не прикасаться руками к концам щупов без изоляции

При любых работах с электрической проводкой нужно соблюдать технику безопасности, то есть обесточивать помещение при монтаже и ремонте электрики, а во время теста на работоспособность при включенном автомате обеспечивать себе надежную защиту изоляцией.

Originally posted 2018-04-18 12:26:17.

Особенности определения фазы и нуля

В двухпроводной сети

Идентификация проводников в двухпроводной сети является гораздо более простой, поскольку осуществляется самым простым способом, для этого потребуется:

1. Определить только фазу, поскольку известно, что второй проводник будет являться нулевым.
2. Для определения фазы в двухпроводной сети идеально подходит индикаторная отвертка, подробный порядок действий был описан выше.

В трехпроводной сети

Немного сложнее ситуация обстоит с современными видами трехпроводных сетей, поскольку в них имеется еще и заземление.

Для определения назначения проводников необходимо придерживаться следующего алгоритма действий:

1. Фаза определяется при помощи индикаторной отвертки методом, описанным выше. После этого рекомендуется нанести пометку при помощи маркера, чтобы в дальнейшем не перепутать провод.
2. Для работы с нулем и землей потребуется задействовать мультиметр. Нулевой проводник также может обладать напряжением, что вызывается перекосом фаз, но его показатели никогда не превышают 30 В. Мультиметр нужно переключить в режим работы для измерения напряжения переменного тока, после чего один щуп подключается к фазе, а второй поочередно к оставшимся проводникам. Нуль будет там, где зафиксируется наименьший параметр напряжения.
3. Иногда оба проводника обладают одинаковыми показателями напряжения. В таком случае, фазу необходимо изолировать, а мультиметр переключить в режим, предназначенный для определения уровня сопротивления. Также, потребуется подобрать внешний заземленный элемент и прикоснуться к нему один щупом прибора, а вторым по очереди к каждому из проверяемых проводников. В том случае, когда мультиметр покажет сопротивление 4Ом или меньше, подключение совершено к земле, если показатель выше, то это нуль.
4. Однако, показатели сопротивления не являются точными, если нейтраль была подвержена заземлению еще внутри электрощита. Тогда потребуется обнаружить и отключить заземляющий элемент, который подключен к шине. После этого, взять контрольную лампу и поставить описанный ранее эксперимент по ее подключению. Ее загорание происходит только при подключении нулевого проводника.

Определение фазы, нуля и заземляющего провода

Если сеть трех проводная и выполнена проводом одного цвета, либо вы не уверены в правильности подключения проводов, необходимо определять назначение проводников перед установкой каждого элемента сети.

• Определите фазный провод с помощью индикаторной отвертки и отметьте его маркером.
• Для определения нулевого и заземляющего провода понадобится мультиметр. Как известно, из-за перекоса фаз в нулевом проводе может появиться напряжение. Его величина обычно не превышает 30В. Установите мультиметр в режим измерения напряжения переменного тока. Одним щупом прикоснитесь к фазному проводу, вторым поочередно к двум другим проводам. Там, где значение напряжения окажется меньше, вторым проводом будет являться нулевой проводник.
• Если значение напряжения одинаково, необходимо измерить сопротивление заземляющего провода. Для этого уже определенный фазный провод лучше изолировать, чтобы избежать случайного прикосновения к нему. Мультиметр ставят в режим измерения сопротивления. Находят заведомо заземленный элемент, например, трубу или батарею. Зачищают при необходимости краску и прикасаются одним щупом мультиметра к металлу, а другим поочередно к проводникам, назначение которых неясно. Сопротивление заземляющего провода по отношению к заземленным элементам не должно превышать 4 Ом, сопротивление нулевого провода будет больше.
• Измерение сопротивления может также быть недостоверным, если нейтраль заземлена в щитке. В этом случае вам нужно найти заземляющий проводник, присоединенный к шине внутри щитка, и отключить его. После этой операции необходимо взять патрон с лампой и подключенными проводами, зачистить их концы и подключить один провод лампы к фазному проводу, а второй поочередно к двум другим. Лампа загорится при касании нулевого проводника.

Если все указанные рекомендации, как определить фазу и ноль, не привели к желаемому результату, лучше обратиться к профессиональным электрикам, которые с помощью специальных приборов произведут прозвонку всех цепей. Не забывайте, что речь идет о вашей безопасности.

В следующей статье я расскажу о видах ламп и цоколей.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Определение с помощью картошки

Еще одним известным методом определения без специальных приборов является вариант, в котором задействуется обычная сырая картошка. Многие специалисты относятся к таким действиям довольно скептически, но подобное решение все равно является действенным.

Для его осуществления необходимо осуществить следующую последовательность:

1. Взять одну сырую картофелину и разрезать ее на две части.
2. Зачистить концы двух проводников и воткнуть их в одну из частей картофелины.
3. Подождать около 10 минут, после чего вытащить оба провода.
4. Осмотреть картофелину: в месте, где образовался зеленоватый след, был воткнут фазный проводник.

Поиск распределительной коробки

Вспомнив, что у меня в квартире освещение устроено так же, я принялся искать коробку, в которую идет провод от выключателя ванной.

Откуда берется фаза на лампочке в данном случае? правильно, напрямую из коробки, в которую приходят и “нулевые” провода от выключателя. Но сначала её надо найти.

Любой электрик скажет, где должна находиться коробка – над выключателем. Но опытный электрик не будет столь уверен в ответе. Похоже, я становлюсь опытным…

Начал искать в очевидном месте. Индикатор скрытой проводки не помогал – там же шел провод до розетки. Раздолбал всю стену. Хотя громко сказано – под слоем штукатурки было что-то похожее на песочек. Чувствовал себя археологом, только кисточки не хватало.

Коробки нет. Провода уходят в потолочную плиту. Стена зря разломана. Хозяева в шоке.

Принципы электросетей в квартире

Электропроводка, заходящая в многоквартирный дом, чаще всего трехфазная. Это означает, что она имеет три линейных напряжения, сдвинутые относительно друг друга на 120 градусов, и нулевой провод, относительно которого подается напряжение каждой из фаз. Напряжение между нулевым проводом и фазным (фазное напряжение) равно 220 В. Разница потенциалов между двумя фазными проводами (линейное) в √3 раз больше и равно 380 В.

Наиболее сложным и опасным местом в электропроводке помещений является щиток на входе в дом. В нем происходит разведение фазных проводов по квартирам и установлены автоматы, отключающие подачу электроэнергии при превышении тока (возможном коротком замыкании). Автоматы распределены по группам, соответствующим потребляемой мощности электроприборами.

При ремонте или установке проводки дома необходимо знать правила подключения розеток и выключателей. К розетке питающие провода подключаются в произвольном порядке, а заземляющий проводник присоединяется к латунной шине. Выключатель же устанавливается в разрыв фазной линии, а нулевой приходит непосредственно на осветительное оборудование через распределительную коробку.

Такая система обеспечивает безопасность при проведении работ с электричеством. Электробытовые приборы необходимо подключать в соответствии с инструкцией по их установке и маркировкой проводов, так как это обеспечит безопасность использования.

Ноль сделанный из заземления

Электрики со стажем в своей работе часто сталкиваются с этим вопросом на практике.

Любой электрик, перед тем как выполнить электромонтажные работы, будь то подключение розетки или выключателя у себя дома, установка люстры, датчиков или расключение распределительной коробки начинает с определения где в электропроводке фаза и ноль.

В своих статьях я часто акцентирую внимание на то, что при подключении выключателя именно фаза должна подаваться на разрыв. Так вот один из читателей мне задал вопрос: а как это определить? Где какой провод? Конечно, этот вопрос очень прост, но как оказалось не для всех. Поэтому сегодня практически разберем, как определить где фаза и ноль и какие инструменты можно/нужно при этом использовать, а какие нельзя

Поэтому сегодня практически разберем, как определить где фаза и ноль и какие инструменты можно/нужно при этом использовать, а какие нельзя.

Важность определения где находится фаза и ноль является не только технологической необходимостью, но также необходимо для безопасного выполнения работ. Например, перед тем как выполнять какие-либо работы на токоведущих частях электроустановки обязательно выполняется проверка отсутствия напряжения. Проверка отсутствия напряжения выполняется относительно проводов «фаза-фаза» и «фаза-ноль»

Проверка отсутствия напряжения выполняется относительно проводов «фаза-фаза» и «фаза-ноль»

Например, перед тем как выполнять какие-либо работы на токоведущих частях электроустановки обязательно выполняется проверка отсутствия напряжения. Проверка отсутствия напряжения выполняется относительно проводов «фаза-фаза» и «фаза-ноль».

Правила работы с тестером и мультиметром

Проверку фазы с помощью индикаторной отвертки проводят так: отвертку зажимают между большим и средним пальцем руки, не касаясь неизолированной части жала. Указательный палец ставят на металлическийпятачок с торца рукоятки. Жалом задевают оголенные концы проводов, при касании к фазному проводнику загорается светодиод.

Определяем фазу и ноль с помощью индикаторной отвертки

Мультиметром измеряют напряжение между проводниками. Для этого прибор устанавливают на предел измерения переменного тока со значком «~V» или «ACV» и значением больше 250 В (обычно у цифровых приборов выбирают предел 600, 750 или 1000 В). Щупами одновременно прикасаются к двум проводникам и определяют напряжение между ними. В бытовых электросетях оно должно быть 220В±10%.

Иногда для определения заземляющего проводника необходимо бывает измерить сопротивление. Для этого на мультиметре выставляют предел измерения «Ω» или со значком звонка.

Инструкция по пользованию мультиметром

Различные варианты действий

Существует множество способов и вариантов действий, как определить нулевой провод на люстре при выполнении работы по ее подключению к электропроводке в доме. Каждый пользователь, домашний мастер, а тем более – специалист, выбирают для себя, как правило, один из наиболее удобных методов и пользуются им в повседневной жизнедеятельности. Зачастую выбор происходит с учетом наличия или отсутствия тех или иных измерительный (контрольных) приборов. И если у профессионалов-электриков, такого «добра» с собой предостаточно, то у обычного собственника жилья выбор приспособлений (а вместе с ними и методов определения нуля или фазы) будет ограничен.

Стоит рассмотреть кратко все существующие методы, а уж затем каждый пользователь сумеет для себя определить оптимальный вариант.

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки – загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост – внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы

Способ неоднозначный, но действенный, требующий особой осторожности

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

– Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

– Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.

Определение фазы и ноля двухполюсным указателем напряжения

Двухполюсный указатель напряжения состоит из двух рабочих частей соединенных между собой мягким проводом. Такого рода инструмент относится к категории профессиональных. Часто на одной из рабочих частей располагается шкала в виде индикаторных лампочек сигнализирующих об наличии соответствующего напряжения 24 В, 48 В, 110 В, 220 В, 380 В (значения могут отличаться в зависимости от марки).

Друзья должен отметить тот факт, что не каждым двухполюсным указателем напряжения можно определить где фаза, а где ноль.

В качестве примера на фото представлен указатель ПСЗ-3, который рассчитан на рабочее напряжение до 500 В. При наличии напряжения, указатель ПСЗ-3 издает прерывистый звуковой сигнал (начнет пищать) и загорается индикаторная лампочка.

Если коснуться одной рабочей частью фазного проводника индикаторная лампочка начнет светить, а зумер будет издавать непрерывный звуковой сигнал.

Таким простым способом можно определить где фаза, а где ноль двухполюсным указателем.

Особенности определения фазы и нуля

В двухпроводной сети

Идентификация проводников в двухпроводной сети является гораздо более простой, поскольку осуществляется самым простым способом, для этого потребуется:

1. Определить только фазу, поскольку известно, что второй проводник будет являться нулевым.
2. Для определения фазы в двухпроводной сети идеально подходит индикаторная отвертка, подробный порядок действий был описан выше.

В трехпроводной сети

Немного сложнее ситуация обстоит с современными видами трехпроводных сетей, поскольку в них имеется еще и заземление.

Для определения назначения проводников необходимо придерживаться следующего алгоритма действий:

1. Фаза определяется при помощи индикаторной отвертки методом, описанным выше. После этого рекомендуется нанести пометку при помощи маркера, чтобы в дальнейшем не перепутать провод.
2. Для работы с нулем и землей потребуется задействовать мультиметр. Нулевой проводник также может обладать напряжением, что вызывается перекосом фаз, но его показатели никогда не превышают 30 В. Мультиметр нужно переключить в режим работы для измерения напряжения переменного тока, после чего один щуп подключается к фазе, а второй поочередно к оставшимся проводникам. Нуль будет там, где зафиксируется наименьший параметр напряжения.
3. Иногда оба проводника обладают одинаковыми показателями напряжения. В таком случае, фазу необходимо изолировать, а мультиметр переключить в режим, предназначенный для определения уровня сопротивления. Также, потребуется подобрать внешний заземленный элемент и прикоснуться к нему один щупом прибора, а вторым по очереди к каждому из проверяемых проводников. В том случае, когда мультиметр покажет сопротивление 4Ом или меньше, подключение совершено к земле, если показатель выше, то это нуль.
4. Однако, показатели сопротивления не являются точными, если нейтраль была подвержена заземлению еще внутри электрощита. Тогда потребуется обнаружить и отключить заземляющий элемент, который подключен к шине. После этого, взять контрольную лампу и поставить описанный ранее эксперимент по ее подключению. Ее загорание происходит только при подключении нулевого проводника.
