Как подключить светодиод

Обеспечение работоспособности излучающих свет диодов, предполагает не только наличие источника питания, но и строгого соблюдения схемы подключения.

К 1,5 В

Показатели рабочего напряжения светоизлучающих диодов, как правило, превышают 1,5 В, поэтому сверх яркие светодиоды нуждаются в источнике питания не менее 3,2-3,4 В. При подключении применяется преобразователь напряжения в виде блокинг-генератора на резисторе, транзисторе и трансформаторе.

Запитываем светодиод к 1,5 ватт

Использование упрощенной схемы, лишенной стабилизатора, позволяет обеспечивать непрерывную работоспособность светоизлучающих диодов до снижения напряжения в элементе питания до показателей 0,8 В.

К 5 В

Подключение светодиода к элементу питания с номинальными токовыми показателями на уровне 5 В предполагает подсоединение резистора, имеющего сопротивление в пределах 100-200 Ом.

Параллельное подключение светодиодов

Если подключение в 5 вольт необходимо для установки пары диодов, то в электрическую цепь последовательным способом включается резистор ограничительного типа с сопротивлением не более 100 Ом.

К 9 В

Батарейка типа «Крона» обладает относительно небольшой емкостью, поэтому такой источник питания очень редко применяется для подключения достаточно мощных светодиодов. Согласно максимальному току, не превышающему 30-40 мА, чаще всего осуществляется последовательное подсоединение трёх светоизлучающих диодов, имеющих рабочий ток 20 мА.

К 12 В

Стандартный алгоритм подключения диодов к элементу питания на 12 В включает в себя определение типа блока, нахождение номинального тока, напряжения и потребляемой мощности, а также подсоединение к выводам с обязательным соблюдением полярности. В этом случае резистор размещается на любом участке электрической цепи.

Контакты на участках подсоединения излучающих свет диодов надежно запаиваются, а после штатной проверки работоспособности — изолируются специальной лентой.

К 220 В

При использовании источников питания 220 В, в обязательном порядке ограничивается ток, который будет протекать через световой диод, что предотвратит перегрев и выход светоизлучающего прибора из строя. Также необходимо понизить уровень обратного светодиодного напряжения с целью предупреждения пробоя.

Схема подключения светодиодов к 220 вольт

Ограничение уровня тока в условиях переменного напряжения осуществляется резисторами, конденсаторами или катушками индуктивности. Питание диода при постоянном напряжении предполагает использование исключительно резисторов.

Использование совместно с диммером

После того как осветительные приборы подключены, необходимо отрегулировать яркость их свечения. Простейшими способами являются переменные резисторы в виде потенциометра или реостата. Однако даже при незначительной потере мощности, такие устройства становятся неэффективными. Поэтому в настоящее время регулировка светового потока осуществляется с помощью специальных активных диммерных схем на полупроводниках.

Питания диммеров происходит от сети с напряжением вольта. Сам прибор включается в схему в промежутке между светодиодной лентой и блоком питания. Выход блока соединяется со входом диммера, а затем выход диммера соединяется с лентой. Во время подключения необходимо строго соблюдать полярность. Мощность регулировочного устройства должна соответствовать определенному количеству ленты. Если же мощности диммера недостаточно, необходимо воспользоваться специальным усилителем.

Особенности работы светодиодной ленты от сети 220В

Совершенно все изделия, которые изготавливают на заводах, рассчитаны на то, что они будут подключены к сети постоянного тока, который имеет напряжение 12в. Для этого нужно использовать специальный блок питания. Кроме того, на сегодняшний день есть схема, которая позволяет произвести ее монтаж, но в тоже время в такой ситуации необходимо кое-что дополнительно доработать.

Если же светодиоды, которые находятся на ленте, рассчитаны на меньшее напряжение, то такой ситуации необходимо сделать следующее:

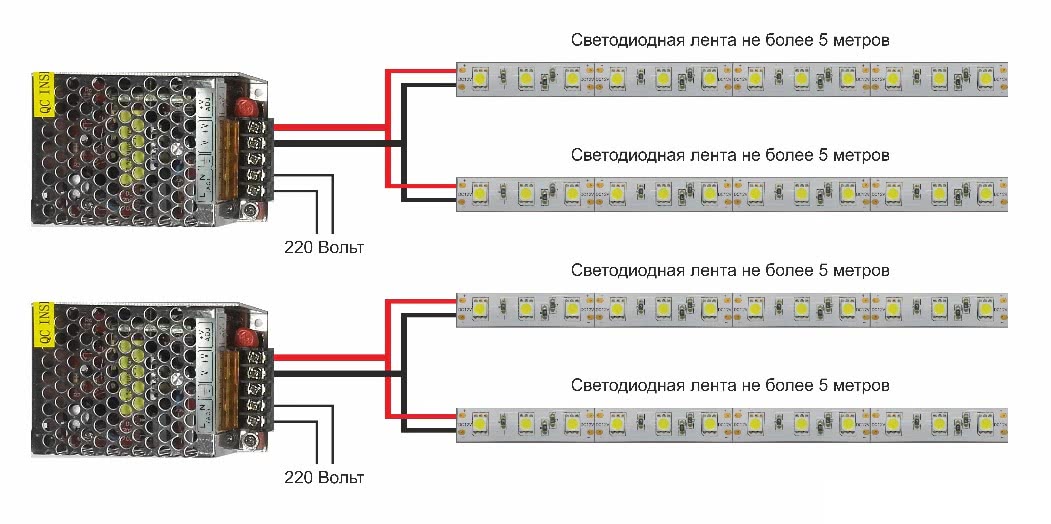

Если лента имеет рабочее напряжение в пределах 12в и длину 5 метров, то ее нужно разрезать на 20 частей;
Сеть 220В необходимо выпрямить путем использования специального диодного моста;
Затем соедините куски светодиодной ленты между собой так, чтобы выход с плюсовым значением был соединен с минусовым выходом на следующем отрезке;
Если вы заметили в дальнейшем хотя бы незначительное мерцание, то его можно устранить путем использования специального конденсатора.

Как правильно подключить светодиодную ленту: схема

Очень важно проверить величину тока протекающая по дорожкам. Если он выше нормы, то в цепочку отрезков следует включить дополнительно резистор или же еще несколько кусочков

Как правильно подсоединить

Все монтажные работы выполняются до того, как будет закончен сам подвесной потолок

Важно следовать выбранной схеме подключения. Место монтажа, высота установки осветительных приборов – одни из главных факторов, с которыми следует разобраться заранее

Количество светильников тоже считают заранее. Надо учесть, что в некоторых случаях возникает необходимость в трансформаторе. Провода к местам монтажа подключают заранее. Чтобы не было контакта с каркасными подвесными конструкциями – для проводов берут гофрированные трубки. Для каждой ситуации разрабатывают отдельную схему.

Установка по простой схеме

Обычная схема предполагает последовательное подключение всех проводников. Токоограничивающий резистор необходим, если соединение выбрано параллельное. Лучше обратиться к электрикам с достаточно высокой квалификацией для таких работ, как сборка и установка светильников, прокладка электропроводов с достаточным сечением.

Общая схема действий выглядит следующим образом:

Обесточивание электрической сети.
Укомплектовать прибор блоком питания. Или использовать обычную деталь, если все характеристики подходят.
Проверка типа цоколей.
Проверить наличие термоколец, препятствующих перегреву в системе. Нужно убедиться в том, что для вентиляции хватает пространства.
Строгое соблюдение полярности.

С дополнительной защитой

Назначение прибора влияет на то, какой класс защиты выбирать для конкретного случая:

Фильтрация помех с высокими частотами, защита от дифференциальных перенапряжений, от остаточных бросков по этому показателю. Устанавливаются средства защиты рядом с потребителем.
Для токораспределительной сети у объекта, от коммутационных помех. Элемент играет роль второй ступени, когда ударяет молния. Место монтажа – внутри распределительных щитов.
Чтобы в защитную систему дома прямо не попадали молнии. Место монтажа – ввод в здание, внутри устройств по распределению. Главный распределительный щит для этого тоже допускается использовать.

Обычно устройства защиты снабжаются специальной разновидностью модуля, легко заменяемому при необходимости. Монтаж таких приспособлений продлевает срок эксплуатации всей системы.

С активным ограничителем тока

Элементом, ограничивающим ток, для этой схемы будет выступать резистор R1. Показатель коэффициента мощности в данном случае приближается к единице. Схема имеет один минус – у резистора тепло рассеивается в больших количествах.

Резистор R2 применяют для разрядки остаточного напряжения.

Как посчитать необходимое количество ламп?

Уровень освещённости подбирают индивидуально у каждой из комнат. Всё зависит от назначения помещения. Максимальная яркость нужна там, где постоянно читают или пишут. Для коридора этот показатель будет на порядок ниже.

Для измерения светового потока одной лампы уровень освещённости перемножают с площадью комнаты, а потом делят на количество ламп.

Расчёт на квадратный метр выглядит несколько иначе. Количество ламп перемножают со световым потоком, результат делят на площадь освещения. От типа монтажа зависит, сколько оборудования нужно в том или ином случае. При установке в обычную люстру опираются на уровень интенсивности света.

Эффективный угол света для светодиодов составит примерно 120 градусов. Главное – так рассчитать количество светильников, чтобы свет в итоге оказался равномерным.

Разновидности схем

Драйвер нужен для стабилизации напряжения и собирается с использованием схем на конденсаторах и трансформаторах. Второй вариант является более экономичным, а первый необходим для создания мощного светильника. Кроме этого существует еще одна разновидность схем – инверторные. Они используются на производстве диммируемых ламп и большом количестве чипов.

Импульсные драйвера

Если сравнивать с линейным драйвером, где используется конденсатор, импульсный отличается эффективной защитой от нестабильности в сети. Чтобы в деталях рассмотреть пример импульсной схемы диодной лампы, используем модель CPC9909. Эффективность этого изделия достигает 98%, поэтому её без преувеличения можно считать одной из самых экономичных и энергосберегающих.

Драйвер «CPC9909».

Схема подключения BP3122

Устройство можно подключать к высокому напряжению (550 В) благодаря встроенному драйверу со стабилизатором. Это упростило схему и снизило стоимость устройства.

Подключение с импульсным драйвером используется для активации освещения в случае аварии, и подойдет в качестве примера повышающих преобразователей. Дома на базе модели драйвера CPC9909 можно собрать светильник, который будет запитан от батарей или драйвера, но мощность при этом не превысит 25 В.

Диммируемые драйверы

С помощью диммируемого драйвера яркость светодиодной лампы можно регулировать, что позволит установить в каждой из комнат необходимый уровень освещения, снижать яркость света днем. Устройства используются, чтобы подчеркнуть некоторые предметы интерьера.

Схема подключения с диммером.

На производстве используют две разновидности диммируемых драйверов. У каждого есть плюсы и минусы. Одни работают на широтно-импульсной модуляции (ШИМ). Диммер устанавливают между диодами и блоком питания. Схема запитывается импульсами разной продолжительности. Наглядный пример ШИМ-регулировки — бегущая строка.

Вторая разновидность диммируемых драйверов влияет на источник питания. Они широко используются для изделий с возможностью стабилизации тока. Регулировка может повлиять на оттенок освещения. Если это белые чипы, при понижении силы тока они начнут светиться желтым светом, при увеличении синим.

Конденсаторные

Конденсаторную схему можно считать одной из самых продаваемых, она часто встречается в бытовых светильниках.

Схема с конденсатором.

Конденсатор C1 необходим, чтобы защитить устройство от помех в сети. С4 сгладит пульсации. При подаче тока резисторы R3-R2 ограничат его и предохранят схему от короткого замыкания. Элемент VD1 преобразовывает переменное напряжение. Когда подача тока прекратится, конденсатор разрядится через резистор R4. Но элементы R2-R3 используют далеко не все производители LED-светильников.

Светильник с диммером.

Чтобы проверить работоспособность конденсатора, используется мультиметр. Схема имеет несколько минусов:

достичь высокой яркости свечения не получится, понадобятся более ёмкие конденсаторы;
существует риск перегрева чипов из-за нестабильности подачи тока;
нет гальванической развязки, возможен удар током. При разборке лампочки нельзя трогать токоведущие элементы голыми руками.

Несмотря на минусы, у схемы много преимуществ, лампы хорошо продаются. Это простота сборки, низкие цены и широта диапазона напряжения на выходе. Даже мастера со скромным опытом могут пробовать изготовить изделие самостоятельно. Для этого часть деталей можно снять со старых телевизоров или приемников.

Применение

Широкое применение светодиодные ленты на 220 Вольт получили в бизнесе, где они используются в качестве освещения и подсветки рекламных щитов, баннеров, вывесок и других элементов рекламы и привлечения внимания.

Популярность завоевали за счет следующих факторов:

простота,
не высокая цена,
надежность,
эффективность.

Стоимость удалось снизить благодаря реализации работы от сети 220. Из схемы питания исключили дорогие и подверженные воздействию окружающей среды, дорогие элементы (блок питания), оставив в схеме только диодный мост.

Многим известно, что проблема решается добавлением в схему сглаживающего фильтра (конденсатора). Но, это повлечет за собой ряд недостатков:

удорожание,
увеличение габаритов,
повышение преобразованного напряжения до 280 Вольт.

Все эти минусы превращают светодиодную ленту на 220 Вольт в бесполезное устройство, поэтому она рассчитана для работы через выпрямитель и рекомендуется к применению в местах, без постоянного присутствия человека, например фасад дома.

Подключение цветной RGB ленты

Принцип подключения остается тем же. В схему добавляется контроллер (еще его называют диммер), при помощи которого изменяется цвет свечения светодиодов. Еще одно отличие в количестве проводов. После контроллера их не два, а четыре. В остальном отличий нет.

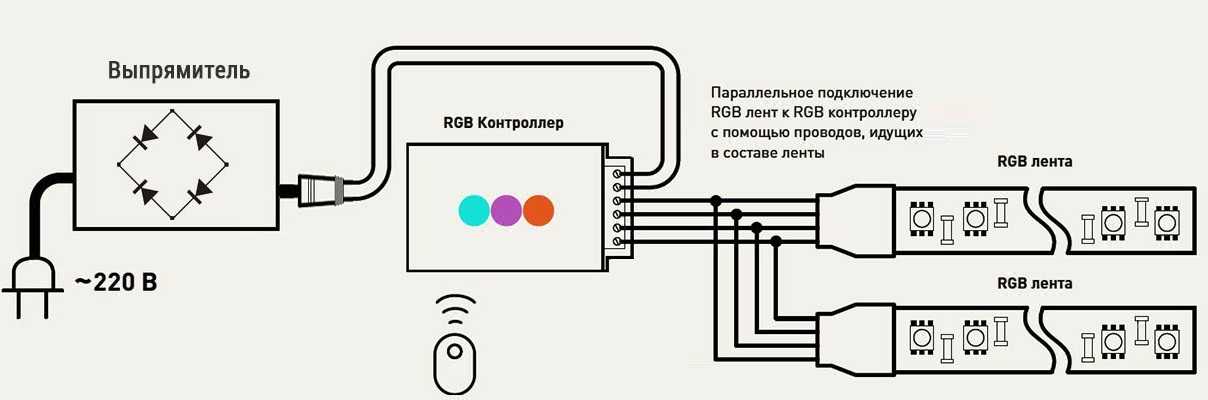

Как подать 220 В на светодиодную ленту RGB

Как видите, и на контроллере, и на ленте, есть обозначения 12B / V+ — это фазный провод, R — для подключения красных светодиодов, G — зеленых, B — голубых. Чтобы не путаться, лучше использовать провода тех же цветов. Все будет проследить проще, меньше будет шансов запутаться.

Подключение двух RGB лент к одному блоку питания и контроллеру

Если подключать надо несколько цветных лент, их тоже подключают параллельно. Параллели начинаются от выходов контроллера (к выходным клеммам подключают по два провода). При таком подсоединении обе ленты будут менять свечение одновременно.

Мощности контроллера (диммера) не всегда хватает для управления всеми лентами. В этом случае используют усилитель. Схема становится более сложной, но на ней указываются разъемы, к которым надо подключать провода, что существенно упрощает ее сборку

Обратите внимание, на рисунке подключение лент указано четырьмя линиями, а питание на входы усилителей двумя, и берется это питание с выходов адаптеров

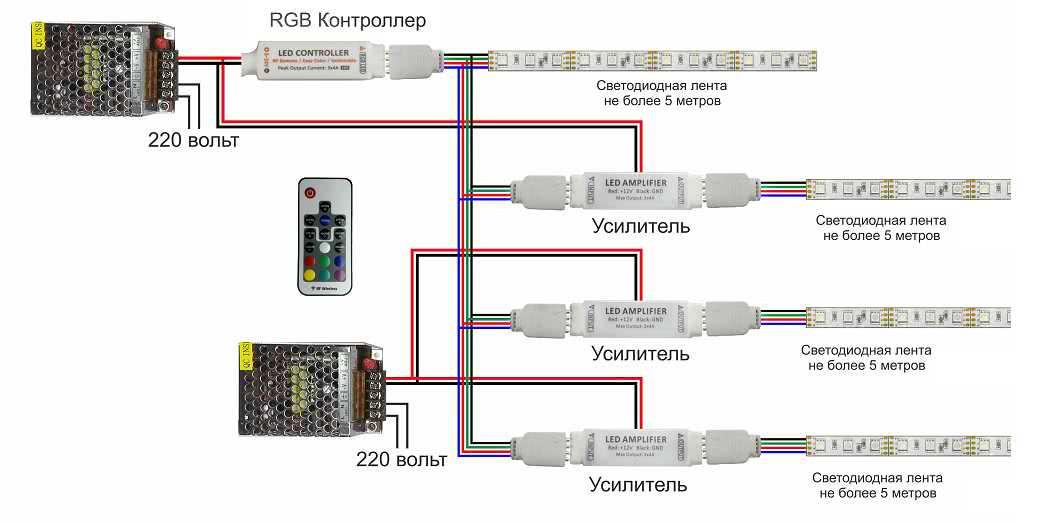

Схема подключения лент RGB с усилителем и отдельным блоком питания

К диммеру (контроллеру) подключается столько лент, сколько он может запитать. На рисунке это только одна лента длиной 5 метров, потому для каждой последующей используется свой усилитель. В действительности на один контроллер «вешают» и по две ленты. Главное, чтобы он мог ими управлять (в характеристиках контроллера указывается ленты какой длины к нему можно подключить).

Также обратите внимание, что контроллер и один усилитель питаются от одного адаптера, два других усилителя от другого. Это тоже не обязательно

Если мощности блока питания достаточно для питания всех устройств (лент, диммера, усилителей), то питание будет подаваться только от одного преобразователя. Другое дело, что стоит такой источник питания очень много, да и греется и шумит сильно. Потому, действительно, лучше реализовать раздельное питание двумя менее мощными блоками.
