Разбираем выключатель света в квартире: ремонт и обслуживание своими руками

Снятие напряжения с рабочего места

Любые работы в квартире, связанные с электричеством, необходимо начинать с обесточивания рабочего участка. Если у вас есть отдельный автомат на каждое помещение, то отключите именно тот, от которого запитана данная комната, где будете снимать выключатель. В случае, когда на квартиру имеется один общий вводной автомат, отключите его и примите меры, чтобы никто не мог включить обратно. Будет хорошо, если он находится на входе в квартиру. А вот когда автомат расположен на общей площадке, лучше повесить плакат «Не включать!» либо поставить кого-то подежурить.

При помощи индикаторной отвёртки проверьте, что на рабочем месте действительно отсутствует напряжение. Как это сделать правильно? Сначала проверьте рабочее состояние индикаторной отвёртки на участке, который заведомо известно, что находится под напряжением, например, в распределительном щитке на площадке. При соприкосновении с фазным проводом, индикаторное окошко засветилось, значит, отвёртка исправна. Теперь вернитесь в комнату и проверьте отсутствие напряжения в распределительной коробке, прикасаясь к проводам питающей сети. Индикаторная отвёртка не светится, значит, всё в порядке, рабочий участок вы обезопасили и можете спокойно снимать выключатель со стены.

Ремонт выключателя

Не всегда старый выключатель нужно выбрасывать и менять на новый. Иногда достаточно его отремонтировать. Устройство выключателя довольно простое и починить его в случае поломки можно без особого труда. Если разобранный выключатель внимательно рассмотреть, то можно понять, что основную функцию в нём выполняет контактная пара, которая силой механического воздействия перемещается из одного положения в другое. В одном положении электрическая цепь соединяется, в другом — разъединяется.

Необходимые инструменты и материалы

Для разборки и сборки выключателя понадобится только один инструмент — отвёртка с плоским шлицом, размер которого 3–5 мм. Для зачистки контактов нужен кусок наждачной бумаги с мелким зерном или надфиль.

Как разобрать выключатель

Процесс разборки выключателя был описан выше. Для удобства приведём его здесь ещё раз.

Современные выключатели состоят из неразборного цоколя, который в случае повреждения просто меняется.

Чистка контактов

Если выключатель работает нестабильно (то включает, то не включает лампу), вероятнее всего, причина кроется в подгоревших контактах. При внимательном осмотре такие контакты могут оказаться слегка обугленными или даже оплавленными. Происходит это оттого, что провод недостаточно жёстко закреплён в клеммнике. Другой причиной может быть скачок напряжения в сети в момент включения. Лампа слишком большой мощности также может со временем вызвать повреждения на контактах. Как бы там ни было, контакт нужно восстановить, тогда он будет и дальше исправно служить. Для этого его зачищают мелкой наждачной бумагой до появления равномерного металлического цвета.

Иногда проводник может оказаться лужёным, т. е. обработанным оловом. Тогда вместо наждачной бумаги лучше воспользоваться мелким напильником — надфилем.

Другие возможные неполадки и способы их устранения

Иные неполадки с выключателями происходят редко. Но бывают случаи, когда внутрь выключателя попадает инородное тело или какой-нибудь мусор. Например, во время ремонта. Тогда его нужно разобрать и тщательно очистить от всего лишнего, желательно продуть пылесосом цоколь. Как правило, после этого работа выключателя снова налаживается.

Как собрать выключатель

Сборка происходит в обратном порядке. Если ремонт проводится впервые, можно раскладывать запчасти на столе в порядке разборки или фотографировать поэтапно. При ремонте одноклавишного выключателя расположение проводов не имеет значения. Но если в нём две или три клавиши, то во избежание путаницы входящую жилу лучше сразу пометить маркером. Им же можно пометить и место её подсоединения.

Проверить результат ремонта можно уже после установки цоколя в подрозетник. Для этого нужно включить питание сети на щитке и протестировать выключатель. Если он работает в нормальном режиме, можно завершать сборку, устанавливать защитный корпус и клавишу.

Видео: ремонт и замена выключателя

Приступая к работе по замене выключателя осветительных приборов, необходимо позаботиться о мерах безопасности. Нужно помнить, что электрический ток способен причинить ущерб здоровью и представляет опасность для жизни. Необходимо соблюдать главное правило охраны здоровья, которое заключается в том, что монтаж должен происходить только при отключённых от сети питания приборах.

Инструкция по демонтажу выключателя со стены

Работа по демонтажу состоит из нескольких этапов. На каждом следует быть осторожным, чтобы не повредить пластиковую конструкцию. Сначала необходимо снять все клавиши с выключателя света, ведь снять целую конструкцию сразу невозможно.

Способы снятия клавиш

Можно снять клавиши рукой. Для этого нижняя часть плотно прижимается, а за выступ верхней части нужно потянуть

Но лучше все же воспользоваться отверткой или другим плоским предметом, так снижается риск поломки элемента, но возникает другой риск – при неосторожности можно поцарапать конструкцию

В некоторых моделях есть специальные отверстия, в которые нужно вставить предмет и поддеть клавишу для снятия.

Если выключатель не одноклавишный, а есть две или три клавиши, то вышеописанным методом поочередно снимается каждая клавиша, начиная от крайней.

Снятие рамки

После того, как клавиши демонтированы, остается снять рамку. Крепление зависит от конструкции выключателя. В некоторых моделях снимается все сразу, в некоторых – отдельно рамки и отдельно сердцевина.

По типу крепления самым распространенным видом является винтовое соединение. В таком случае потребуется отвертка, работы по снятию отнимут всего несколько секунд.

Второй механизм крепления – зажимной. В такой конструкции нужно лишь поочередно отогнуть эти элементы.

Как вытащить механизм из подрозетника

После снятия рамки во внутреннем или внешнем выключателе остается открутить механизм от подрозетника, встроенного в основание стены. Обычно используется винтовой вариант крепления, поэтому понадобится плоская или крестовая отвертка.

Дополнительно в конструкции могут быть «распорки». Это специальные элементы, разъезжающиеся при вкручивании винтов. Они плотнее удерживают механизм внутри, но ослабляются при откручивании.

Иногда розетки устанавливаются в специальных монтажных коробках, особенно часто этот элемент есть в наружных конструкциях. На такой коробке есть винты, которые также следует ослабить.

Отсоединение проводов

После того как удалось открыть выключатель и вытащить его со стены, остается отсоединить провода. Они фиксируются двумя методами:

1. Винтовой. В таком механизме винты прижимают провода напряжения в клеммах, их нужно немного открутить (не полностью), после чего можно вытащить кабель.

   Винтовая конструкция зажима провода.

2. Пружинный. В устройствах с пружинными клеммами есть специальные рычажки, на которые следует надавить для отсоединения проводов.

Лучше запомнить, какой провод с какой стороны был зафиксирован. Это значительно упростит установку нового выключателя.

Поэтапная сборка выключателя

Чтобы собрать включатель, нужно все повторить в обратном направлении.

Если не удалось запомнить, где идет фаза, нужно включить автомат, проверить это индикаторной отверткой, а потом опять выключить напряжение.

Инструкция:

1. На внутренней стороне механизма расположена схема, на которой фаза обозначается буквой L.
2. Провода вставляются в места соединения, винты нужно закрутить. Если остается неиспользуемый провод, его необходимо заизолировать.
3. Конструкция вставляется в подрозетник, фиксируется винтами.
4. Вставляется рамка. О том, что она стала на свое место подскажет характерный щелчок.
5. До щелчка вставляется кнопка.

Действия при неисправности

Вначале нужно определиться с локализацией неисправности. Если клавиши выключателя с трудом передвигаются или в воздухе ощутим запах гари, источник проблемы ясен. Если очевидные признаки повреждения отсутствуют, необходимо посмотреть на расположение автоматических переключателей в электрощите на лестничной площадке. Причина проблемы нередко бывает в баловстве детей, зловредных поступках соседей или обычном скачке напряжения, в результате чего квартира осталась без электропитания.

Необходимо включить автомат в щите и протестировать работу осветительных приборов. Если вновь произошло самопроизвольное отключение, причина, скорее всего, в коротком замыкании. В выключателе замыкание возникает лишь в тех случаях, когда устройство расположено над токоведущим проводником. Для замыкания необходимо условие: провод должен быть не просто оголенным, но еще и зацепить контакты переключателя.

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное – это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет “пищать” или показывать “0” при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

ищите общую клемму

подключаете на нее фазный проводник, который будет идти на лампочку

на оставшиеся подсоединяете две другие жилы

Подключение на примере двухклавишного выключателя

В двухклавишном выключателе света, фазный провод подключается на общий контакт, а далее замыкается с одной из двух, или сразу обеими коммутируемыми линиями. Они могут включать разные группы светильников или группы ламп в одном светильнике. К месту установки двухклавишного выключателя должен быть подведен трехжильный провод.

Перед подключением следует убедиться, что подрозетник установлен ровно, а тип крепления соответствует устанавливаемому выключателю света. Затем фазный провод подключается к общему контакту, а провода от светильника к коммутируемым. При установке выключателя в подрозетник, надо следить за тем, чтобы не повредить находящиеся внутри него провода. Нельзя использовать подрозетник, как место для соединения проводов, все соединения должны производиться в распределительной коробке.

Работая с электропроводкой, даже если вы убедились в отсутствии напряжения, надо действовать также аккуратно, как если бы вы работали под напряжением. Не стоит без необходимости прикасаться к оголенным проводам и токоведущим частям. На выключенный автомат, если он находится в другом помещении, обязательно прикрепите записку: «Не включать!». Не пренебрегайте правилами электробезопасности!

Здравствуйте, мои дорогие любители электромонтажа. Сегодня я подготовил для вас подробную инструкцию о том как снять выключатель. Когда я подбирал тему для статьи, то заметил что на вопрос как снять выключатель в интернете толком ничего и нет. Ну а если и есть, то там объяснения только в общих чертах. Поэтому сегодня мы все рассмотрим в мельчайших подробностях.

Всего я затрону два основных таких вопроса:

• Как и где отключить «Свет», то есть напряжение.
• И собственно как снять обычный клавишный выключатель.

Как вы знаете выключателей существует великое множество, но в одной статье рассмотреть все невозможно. Об остальных видах выключателей я расскажу немного позже в других статьях. А сейчас давайте вернемся к нашим вопросам.

Перед тем как снять выключатель обязательно необходимо отключить напряжение. Обычно электропроводка квартиры разделяется на три группы. По крайней мере в старых домах это именно так. Это группа освещения, розеток и для электроплиты. Итак, для того чтобы отключить напряжение на выключателе, необходимо отключить в щитке автомат группы освещения. Как же определить какой из автоматов отвечает за освещение? Давайте рассмотрим как выглядит щиток на картинке и я продолжу объяснения.

А значит для того чтобы отключить напряжение группы освещения,  выключаем автоматический выключатель с меньшим номиналом. В данном случае правый.

После того как вы выключите автоматический выключатель, необходимо проверить отсутствие напряжения, самый простой способ это сделать это попробовать включить свет. Если не включается значит вы все сделали правильно!  Можем приступать к снятию выключателя.

Выключатели могут быть одноклавишными или двухклавишными, для наглядности я буду расскажу как снять двухклавишный выключатель. Конечно бывают выключатели и с большим количеством клавиш, но логика действий аналогична.

Итак, для того чтобы снять выключатель первым делом необходимо снять его клавиши. Сделать это можно очень просто и без всякого инструмента. Ниже я привожу фото, на котором подробно показано как.

Дальше аналогичным образом снимаем вторую клавишу:

рамочку

вынуть его

Итак вынимаем аккуратно механизм выключателя из монтажной коробки, и видим примерно следующее:

Надеюсь статья вам понравилась и была вам полезна! Удачного вам электромонтажа! До скорых встреч. И не забудьте нажать «Мне нравится» и «Рассказать друзьям»

<< Список всех статей

#как #снять #выключатель #подробная #инструкция

Демонтаж выключателя

Первое, что необходимо сделать, приступая к работе с электропроводкой, это убедиться в том, что сеть обесточена. Отключить ее можно автоматом в распределительном щитке. Для проверки наличия напряжения, или его отсутствия, используется индикатор с неоновой лампой или тестер.

Выключатели скрытой проводки установлены в подрозетниках. Конструкция подрозетника допускает крепление механизма выключателя распорными ножками, или винтами. Первый способ позволяет регулировать выключатель по высоте и углу наклона, подгоняя его к поверхности стены. Второй способ надежнее, но подрозетники должны быть установлены идеально ровно, с учетом будущего декоративного покрытия.

Ослабив распорные ножки или открутив крепежные винты, аккуратно вынимаем выключатель из подрозетника, не прилагая усилия и не сгибая провод больше чем необходимо

На это стоит обратить особое внимание, в старых домах с алюминиевой электропроводкой. Алюминиевый провод в старой высохшей изоляции хрупок, и ломается после двух-трех перегибов

Достав выключатель из подрозетника, ослабляем клеммные винты, и отключаем его от провода.

С чего начать работу

Если при нажатии клавиши свет не загорается, не всегда причина поломки именно выключатель, не стоит сразу же начинать его разбирать. Сначала не помешает проверить наличие напряжения в сети, а также состояние лампы накаливания. Если нет напряжения, скорее всего, выключатель в порядке.

Нужно выяснить, что не так с сетью (короткое замыкание, отключение света, повреждение питающего кабеля и т.п.), и устранить эту поломку. С перегоревшей лампочкой все еще проще – ее нужно заменить. Если же сеть и лампа в порядке, пора повнимательнее присмотреться к выключателю.

Сначала нужно найти на распределительном щитке автомат, через который подключен этот конкретный выключатель, и перевести рычаги в положение “вниз”, т.е. отключить его. После этого следует проверить с помощью тестера наличие/отсутствие напряжения на выходе.

Процедура несложная и не отнимает много времени, не стоит ею пренебрегать, даже если есть полная уверенность, что устройство точно отключено от электросети.

Сделать предположение о характере поломки можно даже еще до начала ремонта. Распространенная проблема – окисление контактов внутри прибора. Если выключатель не срабатывает только иногда, скорее всего, причина именно в плохих контактах, которые придется просто зачистить.

Кроме “оболочки” окисления на металлической пластине переключателя может накапливаться и нагар. Его также можно отчистить от накоплений, чтобы восстановить работу прибора.

Серьезные поломки может вызвать неправильный монтаж выключателя. По неопытности некоторые самодеятельные мастера подключают к автомату не фазу, а нулевую жилу. В результате выключатель вроде и работает, но вся осветительная проводка, подключенная таким образом, остается под напряжением.

Бывает, что и простая замена перегоревшей лампочки в такой сети может обернуться электроударом. Достаточно исправить схему, чтобы все заработало правильно.

Перед разборкой выключателя нужно обесточить либо отдельную линию, по которой поступает питание к прибору, либо всю квартиру

Подобные ошибки монтажа могут привести и к тому, что после отключения автомата линия все равно останется под напряжением. Это одна из причин, по которым следует всегда проверять даже отключенный прибор.

Если напряжение есть, нужно обесточить квартиру или дом. Если при каждом включении и выключении внутри выключателя появляются искры, это обычно говорит о том, что контакты прибора низкого качества.

В отдельных случаях приходится заменять весь выключатель на такой же, только новый. Обычно для замены подбирают точно такую же модель, которая подходит и к подрозетнику, и к интерьеру.

Если же по каким-то причинам нужно установить другую модель, следует убедиться, что уже имеющийся проем для нее подходит. В противном случае придется заново монтировать новый подрозетник.

Причиной частых перепадов напряжения в сети может быть не только общее состояние электросети, но и большое количество мощных электроприборов, которые подключены одновременно. По этому поводу можно проконсультироваться с опытным электриком, возможно, нужно внести корректировки в существующую схему.

Ремонт выключателя

Не всегда старый выключатель нужно выбрасывать и менять на новый. Иногда достаточно его отремонтировать. Устройство выключателя довольно простое и починить его в случае поломки можно без особого труда. Если разобранный выключатель внимательно рассмотреть, то можно понять, что основную функцию в нём выполняет контактная пара, которая силой механического воздействия перемещается из одного положения в другое. В одном положении электрическая цепь соединяется, в другом — разъединяется.

Необходимые инструменты и материалы

Для разборки и сборки выключателя понадобится только один инструмент — отвёртка с плоским шлицом, размер которого 3–5 мм. Для зачистки контактов нужен кусок наждачной бумаги с мелким зерном или надфиль.

Разборка выключателя производится при помощи обычной отвёртки с плоским шлицом

Как разобрать выключатель

Процесс разборки выключателя был описан выше. Для удобства приведём его здесь ещё раз.

1. Если выключатель уже стоит в (на) стене, разборка начинается со снятия клавиши. Это легко сделать, поддев её отвёрткой сбоку.
2. Далее откручиваются два винта, крепящие защитную рамку к цоколю.
3. После этого цоколь извлекается из подрозетника, для чего ослабляются два винта распорного механизма. Полностью выкручивать их не нужно, после одного-двух оборотов с обеих сторон распорные ножки ослабятся, и выключатель свободно вывалится, свисая на проводах.
4. Далее отсоединяются провода. Для этого ослабляются два винта, которые зажимают провод в клемме. Разборка закончена.Выключатель вынимается из подрозетника, затем от него отсоединяются провода

Современные выключатели состоят из неразборного цоколя, который в случае повреждения просто меняется.

Чистка контактов

Если выключатель работает нестабильно (то включает, то не включает лампу), вероятнее всего, причина кроется в подгоревших контактах. При внимательном осмотре такие контакты могут оказаться слегка обугленными или даже оплавленными. Происходит это оттого, что провод недостаточно жёстко закреплён в клеммнике. Другой причиной может быть скачок напряжения в сети в момент включения. Лампа слишком большой мощности также может со временем вызвать повреждения на контактах. Как бы там ни было, контакт нужно восстановить, тогда он будет и дальше исправно служить. Для этого его зачищают мелкой наждачной бумагой до появления равномерного металлического цвета.

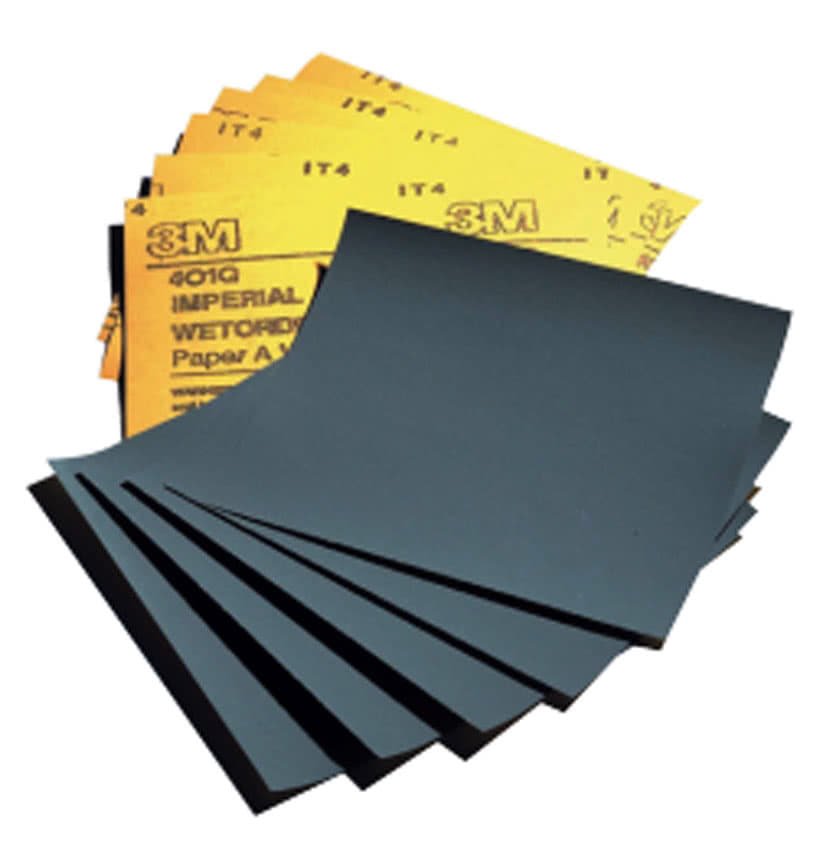

Для зачистки контактов применяется мелкая наждачная бумага

Иногда проводник может оказаться лужёным, т. е. обработанным оловом. Тогда вместо наждачной бумаги лучше воспользоваться мелким напильником — надфилем.

Другие возможные неполадки и способы их устранения

Иные неполадки с выключателями происходят редко. Но бывают случаи, когда внутрь выключателя попадает инородное тело или какой-нибудь мусор. Например, во время ремонта. Тогда его нужно разобрать и тщательно очистить от всего лишнего, желательно продуть пылесосом цоколь. Как правило, после этого работа выключателя снова налаживается.

Как собрать выключатель

Сборка происходит в обратном порядке. Если ремонт проводится впервые, можно раскладывать запчасти на столе в порядке разборки или фотографировать поэтапно. При ремонте одноклавишного выключателя расположение проводов не имеет значения. Но если в нём две или три клавиши, то во избежание путаницы входящую жилу лучше сразу пометить маркером. Им же можно пометить и место её подсоединения.

При установке двухлавишного выключателя необходимо правильно подключить вводную жилу (фазу), которую лучше пометить при разборке

Проверить результат ремонта можно уже после установки цоколя в подрозетник. Для этого нужно включить питание сети на щитке и протестировать выключатель. Если он работает в нормальном режиме, можно завершать сборку, устанавливать защитный корпус и клавишу.

Видео: ремонт и замена выключателя

Приступая к работе по замене выключателя осветительных приборов, необходимо позаботиться о мерах безопасности. Нужно помнить, что электрический ток способен причинить ущерб здоровью и представляет опасность для жизни. Необходимо соблюдать главное правило охраны здоровья, которое заключается в том, что монтаж должен происходить только при отключённых от сети питания приборах.

Это интересно: Выключатель с подсветкой — как подключить по схеме, устройство, как отключить индикатор и прочее

Как снять выключатель со стены для замены или ремонта

Элементы домашней электропроводки рано или поздно приходится заменять или ремонтировать. Чтобы сделать это качественно, а главное, безопасно для своей жизни, необходимо знать, как выполняются основные моменты работы: как снять со стены выключатель, розетку, как их разобрать и выяснить, какая именно деталь в их устройстве работает некорректно или вообще вышла из строя.

Диагностика неисправности

В доме, гараже или сарае пропал свет? Прежде чем браться за отвертку, надо выяснить возможную причину. Их может быть несколько, выявить их не составит труда:

Перегорание лампы накаливания. Иногда в таких случаях при включении она может вспыхнуть, помигать или лопнуть, а только потом потухнуть. Если такое произошло, то сомнений возникнуть не должно — лампа требует замены. Следует перевести выключатель в положение «выкл.», аккуратно выкрутить и заменить сгоревшую лампочку рабочей. Если лампа просто не включилась, то для ее диагностики придется также выкрутить ее из патрона, посмотреть, цела ли вольфрамовая спираль, или просто попробовать вставить новую лампу на ее место. Если после проведенных манипуляций свет включился, значит, все в порядке и больше ничего делать не нужно.

Если замена лампы ничего не дала, и свет по-прежнему не желает включаться, возможно, вышел из строя патрон. Чтобы проверить это предположение, его нужно открутить и поставить на его место другой.
При отсутствии реакции вариантов не остается — неисправен сам выключатель.

Дело в том, что причина бездействия механизма включения/выключения может быть легко устранима домашними методами, и замена не потребуется, тогда можно будет снова поставить отремонтированный выключатель на место

А учитывая то, что производители сейчас уделяют большое внимание дизайну своих изделий, то все винты, зажимы и другие крепления обычно спрятаны под рамкой. Поэтому при демонтаже, не зная подробного устройства фурнитуры, можно легко повредить клавиши или рамку, а это значительно ухудшит внешние данные

https://youtube.com/watch?v=vhCoapshqDs

Демонтаж выключателя

Порядок действий при демонтаже будет следующим:

Вначале снимают клавиши механизма, без этого действия увидеть внутреннее устройство практически невозможно. Независимо от того, сколько их в конкретной модели, крепятся они примерно одинаково. Для снятия их слегка поддевают отверткой, держа пальцами с обеих сторон. Обычно особых трудностей при этом не возникает.

Далее необходимо снять рамку. В различных видах электрофурнитуры она может крепиться по-разному — двумя болтиками, расположенными изнутри изделия, или специальными пазами. Во втором случае их легко можно разжать при помощи отвертки, в первом — просто открутить. Чаще в сборке выключателя используются плоские винты, но иногда можно встретить и крестообразные — для них понадобится соответствующая отвертка.

Особенности ремонта

Когда все подготовительные работы завершены, нужно разобрать выключатель света и внимательно исследовать его. Если контакты окислены, их надо почистить. Окисление также может препятствовать прохождению электрического тока, поэтому если налицо сильное загрязнение контактов, то, скорее всего, именно поэтому механизм и не работал. После чистки нужно подсоединить все провода, вмонтировать устройство обратно в отверстие в стене и закрепить на местах рамку и клавиши. Чтобы проверить его работу, подают электричество.

Если контакты выключателя оплавлены, то это свидетельствует о том, что произошло короткое замыкание, в результате чего механизм перегрелся и деформировался. В этом случае поможет только замена, такой выключатель ремонту уже не подлежит. Чтобы новое устройство подошло, необходимо старое взять с собой в магазин, тогда проблем с выбором фурнитуры не возникнет.

https://youtube.com/watch?v=FP3_fqpoNdQ
