Стандарт установки розеток и выключателей

Оглавление

Правила группировки

О том, какое расстояние между подрозетниками в группе должно быть выбрано, поговорим чуть ниже. Для начала же разберемся с тем, какие, собственно, технологии могут использоваться для монтажа гнезд подключения в блоке.

В доме в одном и том же месте можно, конечно же, установить и несколько отдельных розеток, просто расположив гнезда неподалеку друг от друга на одном уровне от пола. Однако используют такой способ монтажа электрики достаточно редко. При применении такой технологии смонтировать гнезда подключения абсолютно ровно и аккуратно, скорее всего, не получится.

Поэтому в большинстве случаев перед установкой электрики группируют подрозетники в единую конструкцию. В последующем такой блок просто вмонтируется в стену за один прием. Подобным образом монтажники добиваются аккуратного вида установленных в доме гнезд. Собираются розетки обычно в группы по 2-5 шт. Для помещений промышленных предприятий могут использоваться блоки и из большего количества гнезд подключения.

Установка розеток и выключателей в панельном доме

В панельном доме есть особенности:

По открытому способу сделать проводку, и соответственно при такой прокладке розетки торчат от стены и ничего высверливать не нужно.
Закрытая проводка. В панельном доме (кирпичном тоже) крепкий бетон и для того, чтобы выполнить скрытую проводку необходимо сделать штробы (желательно штроборезом)

Для внутренней проводки важно прокладывать кабель в гофре, чтобы он не был подвержен динамическим изменениям в здании (если здание проседает или его поведет).

Прокладка внутренней проводки требует штробирования стены. Электрокабеля, помещённые в гофрированный шланг укладываются в штробы. Затем они помещаются в монтажную коробку.

Фиксируются коробки гипсовым раствором. Затем необходимо дать время раствору просохнуть, и продолжить процесс подключения электроарматуры.

Запомните три основных правила качественной установки:

Правило №1. Правильно установленный подрозетник, не должен выступать или быть слишком утоплен в стену, то есть он должен встраиваться с чистовой стеной заподлицо. Чистовой стеной считается уже подготовленная к малярным работам стена. Случаи, когда на стене планируется укладка плитки или каких-то других фальшпанелей, рассмотрим ниже.
Правило №2. Подрозетники должны быть установлены строго по уровню, даже если подрозетник стоит один, его необходимо выставлять по уровню, чтобы избежать трудностей при дальнейшей установке розеток или выключателей.
Правило №3. Правильно установленный подрозетник, должен очень крепко держаться в гнезде.

Коротко о главном

Диаметр приобретаемого подрозетника зависит исключительно от розетки, которую в нем будут крепить. Чтобы убедиться в том, что они походят друг к другу, желательно покупать их в одном магазине или не стесняться приносить с собой розетку и примерять.

Отверстие в стене может быть сделано немного большим, чем диаметр самого подрозетника или точно по его размеру. Это зависит от того, будет ли использоваться раствор для его крепления в стене.

Минимальное расстояние между розетками определяется по их декоративным крышкам – если розетки будут располагаться вплотную друг к другу, то надо замерять расстояние между центрами их крышек.

Правильный выбор места

Зачастую выбор места зависит от того, как сделана разводка проводов. Кстати, все силовые кабеля нужно развести по квартире еще до установки гипсокартона. Поэтому сначала нужно сделать разводку проводов к определенным местам, а потом уже думать, как установить розетку в гипсокартоне.

Существует евростандарт касательно установки розеток:

  • расстояние от пола должно составлять не менее 30 см (обычные комнаты);
  • для стиральной машины розетка должны быть на уровне 1 метра от пола;
  • в ванной комнате установка должна проводиться на расстоянии не менее 60 см от пола;
  • расстояние от прокладываемых кабелей до оконных и дверных проемов не должно быть меньше 10 см.

Этот стандарт носит рекомендационный характер и не является обязательным для исполнения. Также стоит учитывать и существующие профили, чтобы они не мешали при монтажных работах. Если этого не предусмотреть, то придется уже во время монтажа срезать кусок профиля, чтобы на его место можно было установиться стакан.


Типичные рекомендации для установки розетки и проведения проводки.

Размеры подрозетников: диаметр, глубина, межосевое расстояние

Установочная коробка для скрытой установки, предназначенная для крепления в ней розетки, называется подрозетником. Чаще всего подрозетник имеет круглую форму (реже квадратную) и стандартный размер. Главная функция подрозетника — обеспечить жесткое и надежное монтажное место для розетки внутри стены, вблизи плоскости ее поверхности.

Если вам потребовалось установить подрозетник, то вооружившись вполне обычными инструментами (карандаш, уровень, шпатель, кисть, молоток, зубило, дрель с коронкой, алебастр), вы сможете это сделать своими руками. Соблюдайте технику безопасности, предварительно отключите в щитке подачу электричества, аккуратно пользуйтесь инструментом, помните о стандартах — и все получится.

https://www.youtube.com/watch?v=pVIhi29kjs0

Монтаж подрозетника

Сначала делают разметку относительно провода, идущего к будущей розетке. Проводят горизонтальную линию на небольшом расстоянии от провода — это уровень центра будущей розетки, затем чертят вертикальную линию — это будет край подрозетника (провод должен будет зайти сверху сбоку), наконец прикладывают подрозетник, и обводят его карандашом — обозначают место для сверления.

Подрозетник примеряют к отверстию, удаляют при помощи зубила и молотка остатки высверленного материала.

Если подрозетник ставится одиночный, то переходные ушки с его краев срезают, чтобы они не мешали установке в посадочное отверстие, если же розеток будет несколько рядом (блок розеток), то нужные ушки оставляют для скрепления нескольких подрозетников друг с другом.

Если подрозетник легко входит в посадочное отверстие — все хорошо. Провод должен без проблем входить в диагональное отверстие подрозетника, которое находится сбоку возле задней его стенки.

Когда подрозетник нормально входит, подходит по диаметру и глубине, отверстие смачивают водой чтобы лучше приставал алебастр, затем замешивают раствор. Раствор готовят из расчета 4 к 1 — 4 части алебастра к 1 части воды. Наносят раствор на подрозетник со всех контактирующих со стеной сторон.

Осуществляют установку, выставляют подрозетник строго в плоскости стены, чтобы он и не выпирал, и не впадал слишком уж глубоко, края подрозетника должны находиться на одинаковом расстоянии от краев посадочного отверстия. Остатками раствора алебастра маскируют провод, идущий к подрозетнику.

Установка подрозетника в бетон

Что необходимо сделать, для установки подрозетника в бетон? Правильно! – Выдолбить под подрозетник лунку! Для этого лучше всего использовать дрель с алмазной коронкой, но это не самый лучший вариант в плане дешевизны. Более удобный и практичный вариант, — это перфоратор с ударной коронкой по бетону, ну или просто вырезать бетон болгаркой с диском по камню (но это очень грязный способ, и пыль будет абсолютно везде: в ушах, глазах и в подъезде).

Следует учесть, что при штроблении,  в помещении образуется очень много мелкодисперсной пыли, и в первую очередь монтажникам следуют позаботиться о своем здоровье, приобрести штатные средства защиты: маски, респираторы, наушники и строительный пылесос.

Будущие лунки  необходимо сначала разметить. Рисуем линию по уровню, и выставляем метки на стене. Если у вас 2 и более подрозетника, то расстояние между центрами окружностей 71 мм. Это расстояние, высчитанное опытным путем, профессиональными электриками, проверенное потом и кровью! Запомните 71мм!

Сверлим отверстия для подрозетников

По гипсокартону сверлится достаточно легко, поэтому вставляю коронку в шуруповерт.

Кстати, уже третий год пользуюсь шуруповертом Makita BDF-453 с 18-вольтовым аккумулятором. Очень доволен им, кроме одного момента — за 2 года активной эксплуатации «умер» один аккумулятор. Благо, что в комплекте изначально было два аккумулятора. Ну а в остальном нареканий к нему нет — вполне достойный аппарат.

Итак, направляем центрирующее сверло коронки на отметку и сверлим отверстия для подрозетника.

Обычно я сверлю на 1-ой скорости. У этой коронки великовато центрирующее сверло, поэтому здесь не нужно торопиться, иначе может увести центр при сверлении. Лучше заранее просверлить центровые отверстия сверлом с меньшим диаметром.

Да еще, сильно давить на шуруповерт не нужно, иначе можно продавить и сломать гипсокартон.

Отверстия для подрозетников готовы.

Сверление

Независимо от того, каковы глубина, размер, диаметр подрозетника по бетону, процесс сверления происходит одинаково. Для установки коробки используют раствор гипса/алебастра. Методов сверления существует много, но некоторые из них зарекомендовали себя как наиболее эффективные.

Коронкой по бетону

Для создания отверстий для подрозетника используют коронку по бетону диаметром 70 миллиметров (с условием, что стандартный диаметр обычной монтажной коробки составляет 67-68 миллиметров). Коронка обладает победитовыми зубьями, которыми нарезается круг. Центровка осуществляется победитовым сверлом, расположенным внутри.

Коронку аккуратно крепят на электрическую дрель либо перфоратор, потом делают отверстие ударом или вращением. Провод предварительно отводится в сторону во избежание его повреждения. Чтобы немного упростить процесс, в центре разметки будущей коробки можно выполнить специальное центровочное отверстие победитовым сверлом.

Когда отверстие готово, коронка вытаскивается, углубление доводится до нужных параметров молотком, зубилом или ударной битой на перфораторе.

С помощью ударной дрели перфоратора и победитового сверла

Сначала к стене прикладывается подрозетник, обрисовывается маркером, потом сверлится центр круга перфоратором или ударной дрелью во всю глубину победитового сверла. Потом периметр проходят по кругу, сверля глубокие дырки плотно одна к другой. Когда все готово, перфоратором с ударной битой либо зубилом/молотком выбивают бетон и делают отверстие нужного диаметра.

Отверстия с помощью болгарки УШМ

Этот метод самый быстрый, но очень пыльный. Тем не менее, часто подрозетники глубокие по бетону устанавливают именно так. Процесс прост: на стене рисуют квадрат (размера, оптимального, чтобы в него поместился подрозетник нужного диаметра) и делят его на 4 части, потом болгаркой прорезают по линиям. Далее выбиваются квадратики и выполняется отверстие таким образом.

Виды и характеристики подрозетников

Современные розетки и по виду, и по способу монтажа значительно отличаются от тех, которые ставились в домах советской эпохи.

Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.

И все это благодаря подрозетнику, который, по сути, является коробкой, надежно удерживающей в своих недрах розетку и одновременно обеспечивающей ее пожарную безопасность.

Подрозетники бывают разной формы и размеров, отличаются материалами изготовления и способом установки, поэтому прежде чем купить, необходимо разобраться с их видами.

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

По этому признаку существует следующая классификация коробок:

  • конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
  • стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.

В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.

В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

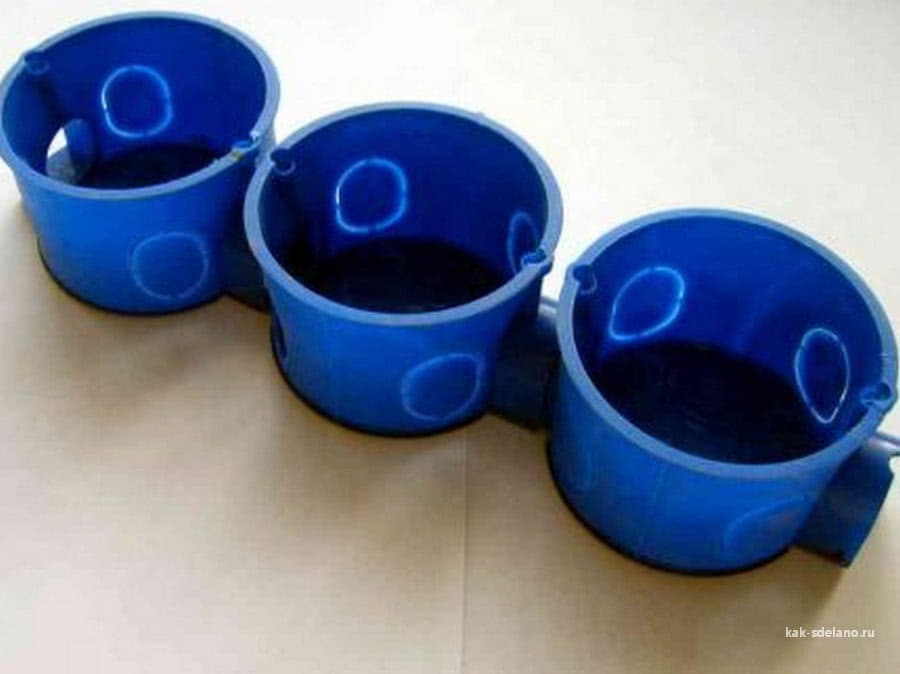

Подрозетники с боковыми стыковочными узлами позволяют быстро и просто осуществить монтаж сразу двух и более розеток.

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.

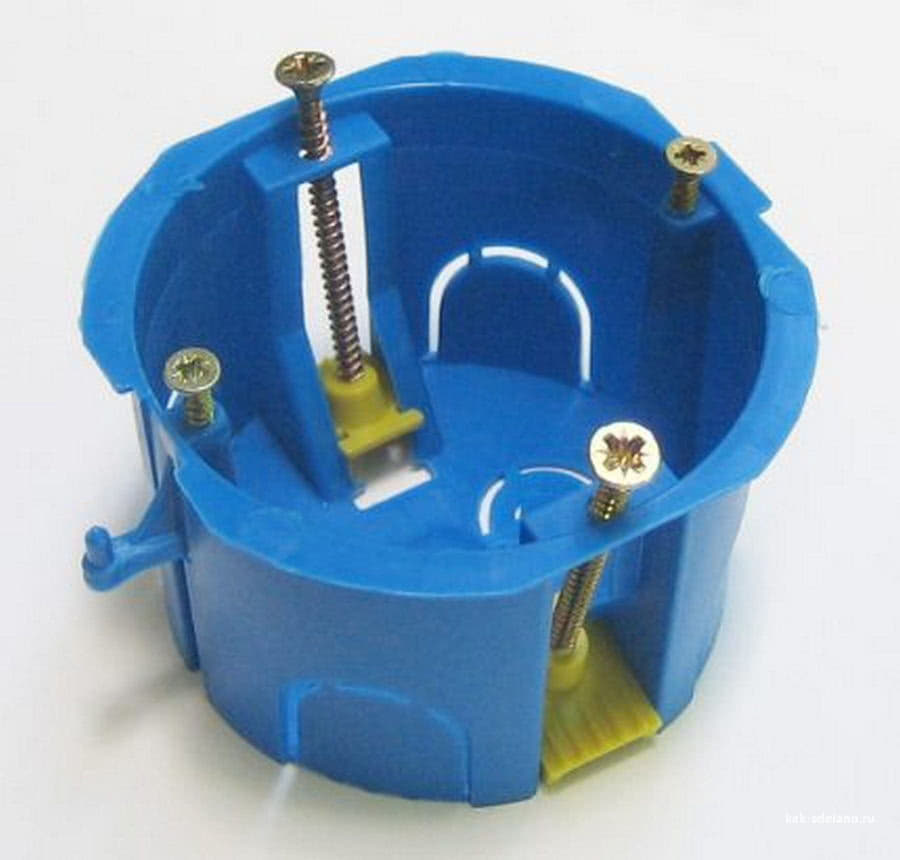

В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. Зажимы крепятся на винтах, которые вращаясь, регулируют их положение.

При повороте винта происходит подъем или опускание лапки. Вращение по часовой стрелке приближает прижимной элемент к стене, и закрепляет стакан в гипсокартоне.

Какой формы выпускаются изделия?

Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене при помощи разнообразных приспособлений.

Круглые стаканы можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.

Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.

Зачастую их применяют для монтажа элементов системы «умный дом». Есть одиночные и групповые подрозетники квадратной формы, рассчитанные на установку до пяти розеток.

В продаже встречаются и овальные коробки, которые, так же как и квадратные, имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.

Существует еще один вид монтажных коробок, которые стоят несколько особняком — пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус. Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму.

Такой тип установки пластиковых накладок может применяться только на разборных плинтусах из пластика.

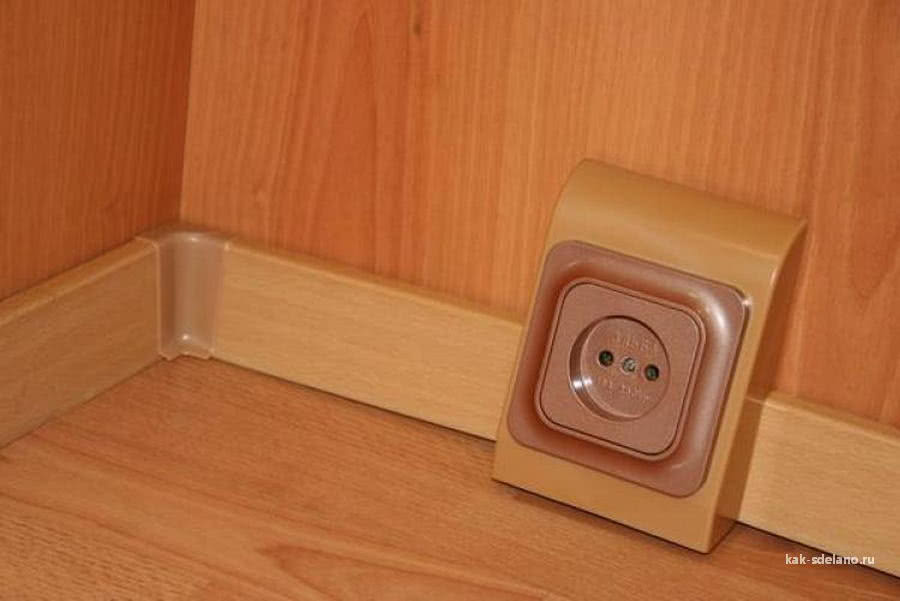

Наружные подрозетники имеют две модификации — конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.

Материал изготовления монтажных коробок

Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.

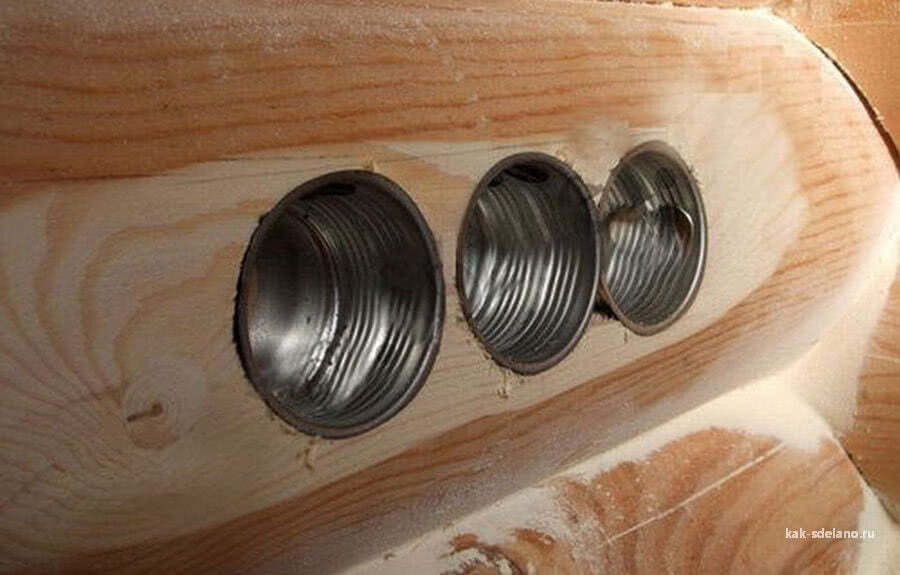

Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.

Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.

В целях безопасности и предупреждения возгорания, при монтаже электропроводки в деревянных домах необходимо использовать металлические подрозетники.

Высота розеток на кухне

Проводка на кухне — это целая система. Во-первых, на каждый мощный прибор идет отдельная линия электропитания с установленным на ней автоматом защиты и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовой шкаф, электроплита, стиральная машинка, электрический водонагреватель, встраиваемая бытовая техника большой мощности). Эти розетки надо выводить в то место, где планируете ставить приборы.

Выделенные линии для мощных электроприборов

Выделенная линия нужна на холодильник. Но причина тут не повышенна мощность потребления, а скачки напряжения, которые создает мотор холодильника при включении и выключении. Лучше чтобы другие приборы ощущали их по минимуму, а возможно это при наличии отдельной линии. Розетку для холодильника можно делать на любой высоте — хоть на 5 см от пола, хоть на уровне локтя (110-120 см).

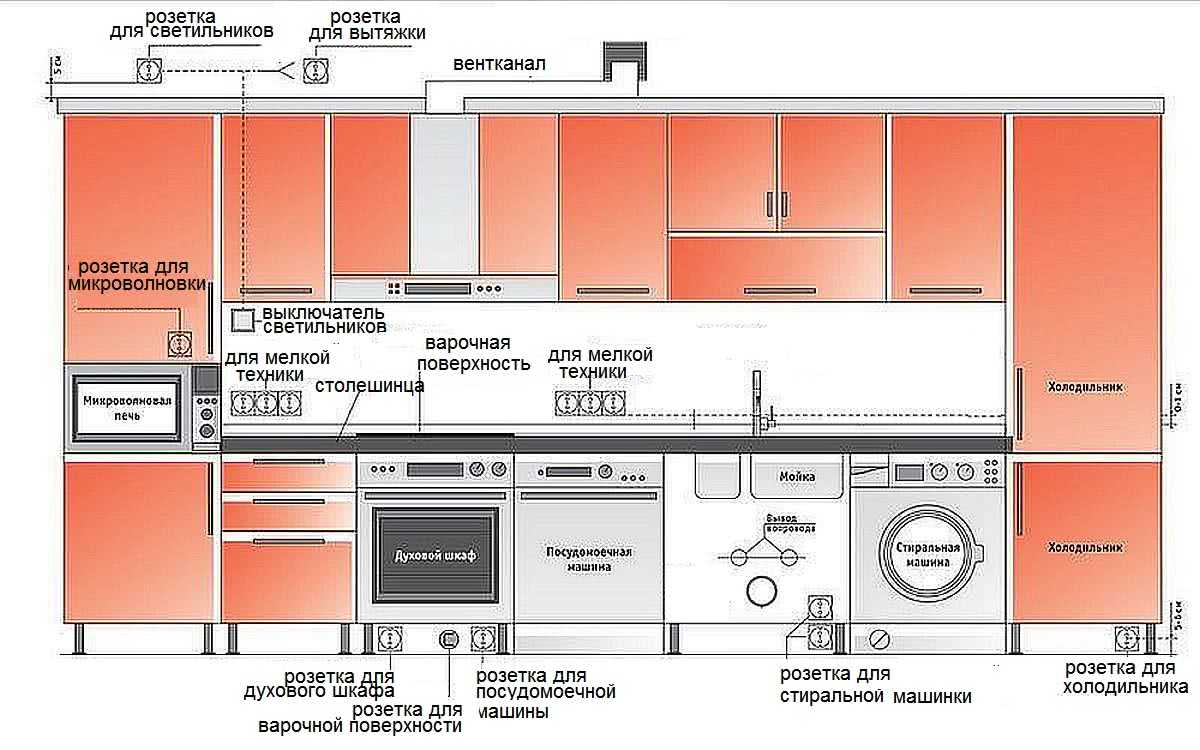

Высота розеток на кухне для разной бытовой техники

Выделенная линия электропитания с УЗО и автоматом обязательна на газовый котел отопления. Для него требуется стабильное напряжение, и отдельная линия просто необходима. Располагать эту розетку надо с учетом того, что потребуется установка стабилизатора напряжения (если он не установлен на всю квартиру или дом). Лучший вариант — сбоку от котла. Справа или слева — это как позволяют обстоятельства.

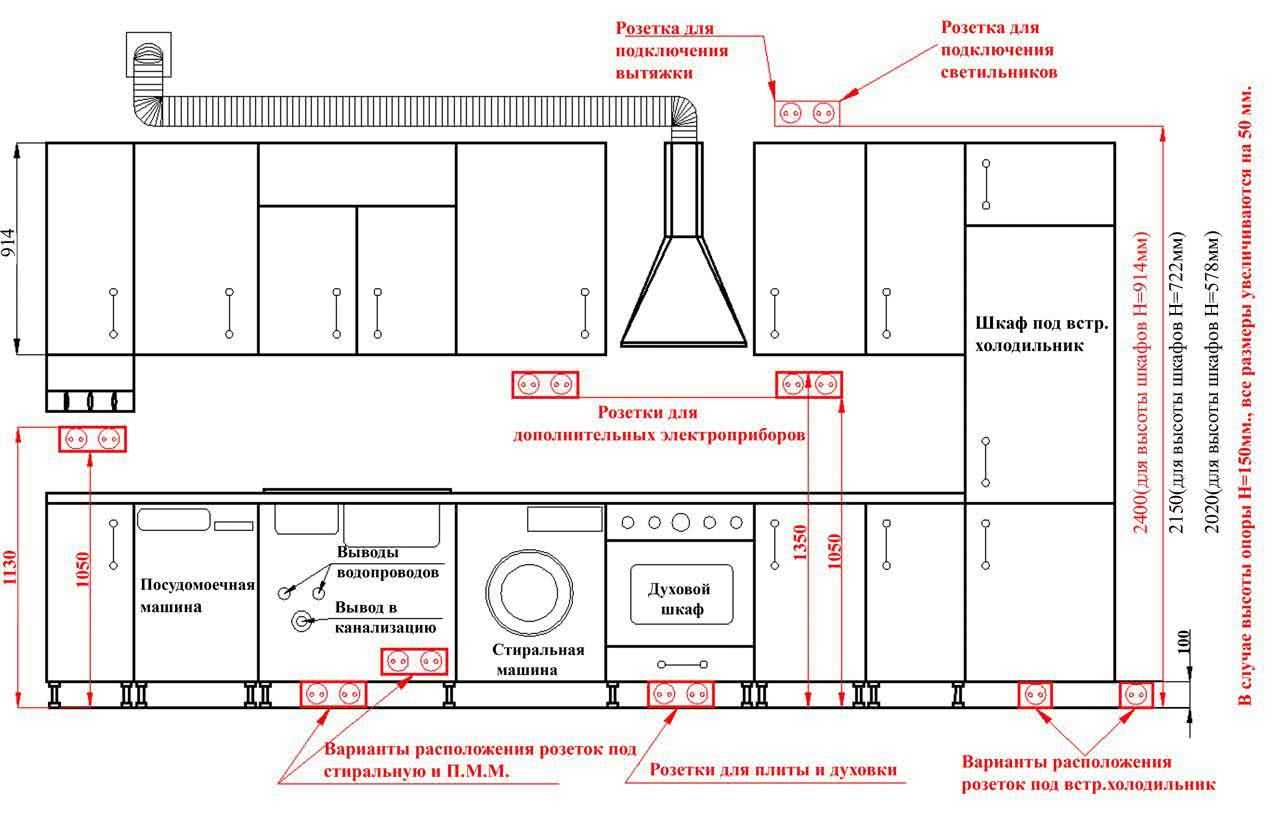

Выбираем высоту в зависимости от подключаемого оборудования

Для встраиваемой бытовой техники высота розеток от пола — 10 см (это от пола до центра розетки, а от нижнего ее края — около 5 см). Их располагают на стене позади техники. Расположение такое, чтобы через цоколь можно было дотянуться. На этом же уровне ставят точку электропитания для стиральной машинки. Ее можно сделать и выше, если шкафчик для мойки без задней стенки.

Для подсветки и вытяжки розетки делают над шкафами. Их нижний край находится на 5- 10 см выше шкафов. Выключатель подсветки выводят на рабочую стенку, располагая его сразу под верхними шкафчиками.

Можно сделать так

Остальную мелкую бытовую технику ставят обычно на рабочем столе, соответственно подключать их удобно почти сразу над столешницей. Высота розеток от пола в этом случае — 110-120 см. Это будет около 15-20 см выше столешницы. Как раз так, как нам нужно. Если вы заказываете кухонный гарнитур нестандартной высоты, соответственно корректируйте и положение розеток.

Розетки для мелкой кухонной бытовой техники группируют по три-четыре штуки рядом. Это удобно при эксплуатации и более приемлемо при монтаже. Определяетесь, с какой техникой где будет удобно работать, считаете количество единиц, которые надо будет включить одновременно, добавляете одну-две «на всякий случай». Это и будет требуемое количество розеток. Их высота — те же 15-20 см выше столешницы, то есть относительно пола будет 100-120 см.

Что делать если подрозетник выскочил из стены

В случаях, когда вы столкнулись с выпавшим, или плохо зафиксированным подрозетником, есть несколько способов которыми можно исправить ситуацию. Самый простой и надежный, – вкрутить самомрез в основание подрозетника (если это бетон, саморез с дюпелем).Второй способ, — это клеевой пистолет. Перед вклеиванием, необходимо удалить всю пыль из лунки. Более сложные ситуации, когда например основание гипсовое и оно раскрошилось. Здесь поможет раствор штукатурки, предварительно основание необходимо прогрунтовать, например клеем ПВА.

Метод с раствором, также может подойти для гипсокартоновых конструкций. В общем раствор — это в принципе панацея для выпавших подрозетников. В некоторых тяжелых случаях можно прикрутить саму розетку или выключатель к основанию стены.

Особенности и ключевые требования для проводки в деревянном доме

Исходя из многолетнего опыта специалистов, к особенностям и требованиям для проведения электроснабжения можно отнести следующие предписания:

В случае, когда происходит короткое замыкание, проект обязан учитывать и предотвращать возникновение воспламенения проводки, либо сводить к минимуму такую возможность, чтобы предупредить переход огня на деревянные стены строения;


Вероятность контакта проводов и деревянных стен должна быть исключена Источник rinnipool.ru

  • Провода, используемые для проводки электросетей должны обладать запасом прочности, необходимым, чтобы выдерживать предельные нагрузки. Также, следует исключить вероятность нагрева соединений и самих кабелей;
  • Прокладка электроснабжения должна соответствовать нормам безопасности, чтобы исключить даже случайный контакт человека с токоведущими магистралями.

Размеры подрозетников: диаметр, глубина, расстояние между центрами

Подрозетник представляет собой коробку для крепления в ней электрооборудования, в основном выпускается круглый, но также встречается и квадратный. Размеры стандартные, отклонение от нормы встречается редко. Он нужен для того, чтоб не повреждать стену каждый раз при замене, берет на себя функцию для жесткого скрепления элементов в плоскости.

ОГЛАВЛЕНИЕ

Стандартные размеры подрозетников

Обычный подрозетник имеет размер 68 мм на 45 мм, где 68 — диаметр, а 45 — его глубина. При установке блоком расстояние между центрами высверливаемых отверстий — 71 мм.

Стандартные размеры подрозетников

Монтаж одиночного подрозетника

Для того чтобы закрепить одну коробку в стене потребуется:

  • Уровень,
  • Карандаш, кисточка/пульверизатор, маленький шпатель,
  • Зубило,
  • Молоток,
  • Дрель с круглой насадкой, имеющая диаметр 68 мм,
  • Алебастр, вода.

Для начала отмечаем по горизонтальному уровню линию, затем от провода вниз чертим еще одну, это будет левая крайняя точка подрозетника. Ориентируясь на вертикальную полоску, горизонтальную линию, обводим заднюю часть элемента, для ориентира.

Диаметр обода 68 мм,установочная внешняя глубина 45 мм, это следует учесть при выборе насадки. Делаем метки, по ним просверливаем отверстия, смачивая насадку водой, чтобы она не перегревалась.

В коробке есть 2 стороны: одна немного уже второй, устанавливаем широкой частью по горизонтали, узкой – по вертикали, иначе коробка может не влезть. Также удаляются «ушки» переходы для монтажа блока подрозетников, они абсолютно не нужны при монтаже одиночного элемента. Если мы их не удалим, коробка не войдет в отверстие и нам придется его расширять.

Мы отметили линию вниз от провода, это наш левый край. Нам необходимо, чтобы провод зашел в диагональное отверстие, не в прямое, а диагональное, потому, что винт для крепления расположен прямо над вертикальным отверстием, он повреждает провод.

После того как мы примеряли подрозетник, убедились что диаметр подходит, нам осталось смочить отверстие и наш элемент для крепления розеток водой, чтобы алебастр лучше держался. Мешаем алебастр с водой в пропорции 1:4, где одна часть воды и четыре алебастра и наносим его на стенку, боковые грани, на дно подрозетника, примыкающее к поверхности.

После установки коробку нужно поправить, добиться строго одного уровня со стеной, чтобы она не выпирала и не была глубоко посажена, все крайние точки имели одинаковое расстояние до стены. Весь лишний алебастр использовать на маскирование провода, идущего к будущей розетке.

Монтаж нового подрозетника в старый

Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.

Работы нужно совершать в следующем порядке:

  1. Выключаем свет в щитке.
  2. Проверяем отсутствие напряжения включением лампочки.
  3. Снимаем крышку, выкручиваем розетку.
  4. Отсоединяем провода.
  5. Смотрим на коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр, чтобы прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Нужно помнить и о проводе, если встарой он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.

Установка блока подрозетников

Для того, чтобы установить сразу блок подрозетников, нам понадобится тот же инструмент и еще более широкая коронка на дрель, диаметр которой 70 – 80мм, если он идет с четырьмя коробками тогда диаметр лучше выбрать на 80.

Размечаем справа от линии, чтобы он вошел в диагональное отверстие, это и экономит время, и шнур фактически не сгибается, не повреждается шурупами. Если блок готовый, тогда там отмерено уже готовое расстояние между коробками, если нет, то нам следует отмерить это вручную.

Отмеряем горизонталь тщательно, на блоке это будет очень хорошо видно невооруженным глазом, после чего также обводим блок, главное, чтобы межосевое расстояние между центрами было не менее 71 мм, это можно сделать и вручную, без обвода.
