Как правильно рассчитать фундамент для дома

Роль фундамента в строительстве

Устойчивость и прочность любого дома зависит от надежности фундамента. Его роль в строительстве любого здания велика. Затраты на монтаж фундамента могут достигать 20% всего бюджета строительства. При этом любые ошибки, сделанные на начальном этапе, не поддаются исправлению. Если неправильно сделанную кровлю или стены еще можно как-то переделать, то основание здания исправить практически невозможно

Поэтому при проектировании дома, нужно с особым вниманием отнестись к закладке фундамента, его виду и материалам

Возведение фундамента является одним из самых важных и ответственных этапов строительства сооружения

Исходные материалы

Для приготовления раствора лучше всего подходит речной песок

Процесс приготовления исходной массы состоит из смешивания сухих веществ и затворения их водой. Для этого нужны:

• цемент – вяжущее вещество в виде порошка, получаемое из смеси глины и извести (цементного клинкера) с добавлением различных примесей; от их соотношения и различной тонкости помола клинкера зависит марка цемента;
• щебень средней фракции – крупный заполнитель, к которому стандартами предъявляются требования по чистоте, прочности и наличию примесей;
• песок – мелкий заполнитель, который должен быть чистым с определенными размерами частиц (барханный песок для приготовления бетона не применяется); главный враг песка для бетона – наличие глинистых включений;
• вода.

В некоторых случаях вместо щебня может использоваться гравий, но из-за гладкой поверхности он обладает плохим сцеплением с другими материалами, а это отражается на прочности конечного продукта.

Особенности

Для строительства можно выделить три типа фундамента:

• ленточный – полоса из бетона, проходящая под всеми несущими стенами, в состав которой входит железная арматура, песок, гравий и цемент марки не ниже М200;
• плитный монолитный – мелкозаглубленная плита, равная всей площади постройки;
• столбчатый – опорная система из столбов, используется при возведении небольших зданий без подвального помещения, при этом расставляются столбы по всему периметру с промежутком до двух метров.

Своё название ленточный вид основания получил из-за внешнего вида, а также конструкции. Ленточный фундамент устраивают по периметру всего дома, включая несущие внутренние стены. Такая конструкция используется для того, чтобы нагрузка распределилась равномерно по всей площади основания. Даже при вспучивании почвы перекоса на здании не произойдёт. Однако при болотистом грунте данный вид основания не подойдёт, в этом случае применяют свайный тип фундамента. Ленточное основание имеет относительно большой объём работ, а также высокий расход материала.

Часто данный вид фундамента с железобетонными перекрытиями возводят для кирпичных или каменных построек и в случае обустройства подвала.

Он достаточно прост даже при возведении своими руками. При наличии крана возведение такого вида фундамента не займёт больше двух дней, а период усадки значительно меньше, чем у монолитных оснований.

Преимущества ленточного фундамента включают несколько характеристик.

• Относительно низкая стоимость.
• Лёгкий монтаж.
• Подходит для любого малоэтажного строения.
• Скорость. Фундамент для постройки в 100 м2 можно возвести своими руками всего лишь за неделю. На конструкцию ленточного основания влияет рельеф земельного участка, тип почвы, сложность и вес проекта, высота грунтовых вод, а также глубина промерзания грунта.

Плитное основание в силу своей долговечности и надёжности применяют для строительства каменных и кирпичных домов.

Материалы, используемые для возведения – специальные плиты из железобетона и подушка из щебня и песка, укладываемая на дно котлована перед заливкой

При строительстве важно высчитать нагрузку будущей постройки

Главные плюсы данного вида фундамента: простота монтажа и возможность возведения при любом типе грунта. Минусы: для заливки необходимо образовать идеальную ровную поверхность, а также немалые расходы при строительстве ввиду использования железной арматуры и укладки гидроизоляционного слоя. Заливка плитного фундамента происходит по слоям примерно в 15 см.

Столбчатый фундамент – экономичный и надежный для легких построек.

Среди положительных характеристик можно отметить следующие:

• вне зависимости от времени года и погодных условий, данный вид фундамента можно легко сделать своими руками;
• бетонные сваи ставятся на любых поверхностях, даже на крутых склонах;
• дешевизна материалов.

Пояснения по результатам расчетов

• Объем бетона – общее количество кубометров смеси.
• Площадь подошвы ленты – квадратура контакта между основой и подлежащим грунтом;
• Вес бетона в жидком состоянии – масса всего бетона, который потребуется;
• Нагрузка на почву – вес постройки по площади опоры;
• Защитный слой бетона с каждой стороны – величина отступа в сантиметрах;
• Количество рядов арматуры – число стержней в поясах;
• Длина нахлеста арматуры – длина стыковки стержней, шаг вязки в сантиметрах.
• Количество продольной арматуры – сколько стержней потребуется в продольном ряду;
• Вес продольной арматуры – общая масса стержней в продольном ряду
• Шаг поперечных стержней – длина стыковки арматуры в поперечном ряду;
• Общая длина арматуры – метраж стержней каждого ряда;
• Минимальный диаметр стержней – рекомендованный размер;
• Вес поперечной арматуры – общая масса стержней в поперечном ряду;
• Хомуты из металлической проволоки – количество проволочных соединений, их общий вес и длина;
• Общий вес арматуры – масса всех стержней;
• Количество досок для опалубки – весь материал для опалубки;
• Минимальная толщина доски – необходимая для фундамента с определенными проектными размерами (соотв. ГОСТ Р 52086-2003);
• Объем пиломатериала – общее число кубометров материала для опалубки.

Назначение калькулятора

Прост в использовании, позволяет высчитать количество стержней арматуры, выбранного материала для опалубки, а также посчитать объем м3 бетона, который потребуется при строительстве.

Полезная информация:

• Калькулятор длины полосы на ворота из профнастила
• Проникающая гидроизоляция для бетона
• Сколько весит куб бетона
• Марка бетона для фундамента
• Калькулятор длины трубы на ворота из профнастила
• Железнение поверхности бетона

Цель онлайн калькуляции:

• Сэкономить время при составлении сметы расходов.
• Спрогнозировать объем работ и сроки формирования фундамента.
• Рассчитать параметры, что позволит сконструировать высокопрочный и надёжный каркас.

Грамотно спланированный проект фундамента сводит к минимуму риск его разрушения в будущем, обеспечив и сохранность всей постройки.

Тип почвы, глубина ее промерзания, несущая способность и вспучивание – факторы для тщательного изучения местности при поиске площадки для строительства .

Другой не менее важный фактор — уровень, где залегают грунтовые воды

Так же важно уточнить глубину промерзания почвы. Укладка основания с учетом данного уровня – гарант сохранности постройки при влиянии естественных природных процессов на почву

При высоком уровне залегания грунтовых вод долгосрочный прогноз для строительства малоблагоприятный. В регионах с теплым климатом в таком случае возможны сырость и частые подтопления, со временем происходит разрыхление и растворение бетона. В регионах с резко континентальным и преимущественно холодным климатом нерационально заложенное основание рискует разрушиться за несколько зимних сезонов в связи с пучением почвы.

Калькулятор длины полосы на ворота из профнастила

Вид фундамента, представляющий собой замкнутую систему из железобетонных конструкций, локализованных под каждой из несущих стен, называется ленточным. Такая конструкция в виде ленты под домом обеспечивает равномерность распределения нагрузки. Несущая способность фундамента такого образца дает возможность возводить разные по высоте здания на грунтах практически всех типов.

Правильно возведенная конструкция сохраняет устойчивость вне зависимости от изменения характеристик почвы, вызванных естественными природными факторами. Лидирует в частном строительстве благодаря своей долговечности, демократичного ценообразования и относительно простой технологии возведения.

Ленточный фундамент по различиям каркаса бывает монолитный и сборный. В первом случае это сплошная бетонная лента, во втором случае – конструкция из отдельных блоков. Служит сборное основание значительно меньший срок.

По глубине заложения может быть мелко заглубленным либо заглубленным глубоко.

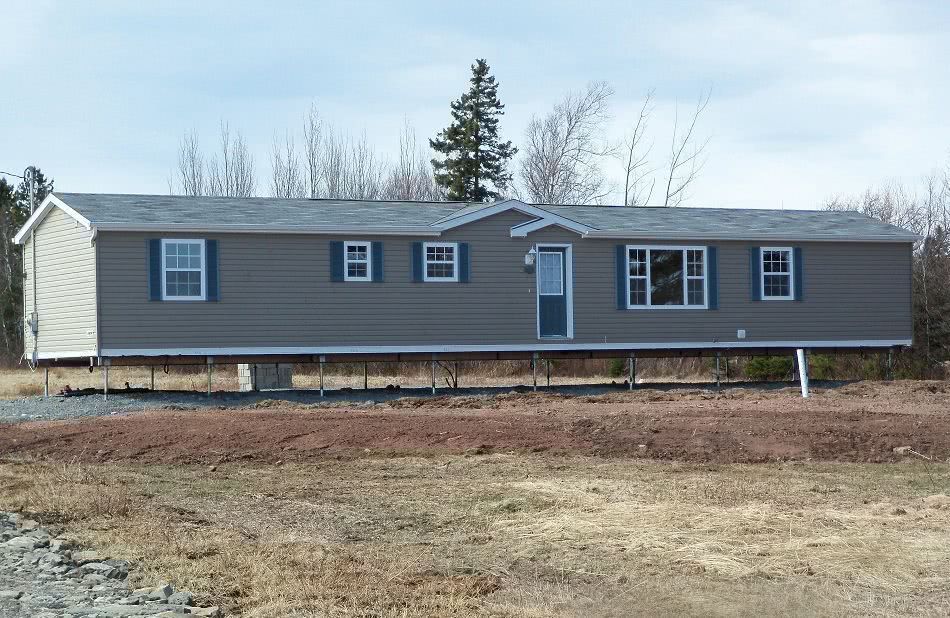

Столбчатый фундамент: особенности конструкции

Название говорит само за себя. Основой фундамента являются столбы, которые заглубляются в грунт на расчётную глубину. По верхам столбов устанавливается бетонная или металлическая рама (так называемый ростверк).

Материалом для изготовления столбов служит бетон, сплошной глиняный кирпич, бутовый камень, бетоноблоки или металлические трубы. Внизу столбы могут иметь более широкую подошву, что увеличивает площадь опоры. Опорные столбы располагают на расстоянии 1,5-2,5 метра друг от друга.

Основой столбчатого фундамента являются заглубленные в грунт столбы

Расчёт столбчатого фундамента согласно формуле

До расчёта количества столбов для конкретного здания необходимо вычислить нагрузку на фундамент, массу фундамента и узнать из справочника максимально допустимую нагрузку на одну опору. При расчётах должно соблюдаться условие: давление на подошву фундамента должно быть меньше показателя сопротивления грунта.

Предлагается следующая формула:

Минимальное число опор = («нагрузка на фундамент» + «масса фундамента») / «допустимая нагрузка на одну опору».

Для запаса прочности допускается увеличение числа столбов на 40%. Расположение столбов должно учитывать нагрузки по стенам (под несущими их должно быть больше). Столбы должны обязательно располагаться по углам дома и под точками пересечения всех стен.

Для увеличения запаса прочности фундамента допускается увеличение количества столбов на 40%

Пример расчёта столбчатого фундамента

Проведём расчёт фундамента под дом каркасной конструкции с габаритами 6х7 и высотой потолка 3 метра. Грунт – глина, крыша – из металлочерепицы, этажей – один. Место стройки: регион средней Волги, город Саратов.

Исходные данные:

• столбы фундамента – круглые железобетонные;
• глубина промерзания 1,08 метра (рассчитывается для каждого региона);
• грунтовые воды ближе 2-метровой глубины не обнаружены;
• грунт на месте застройки – глиняный значение несущей способности Ro – 6 кг/см², берётся из таблицы ниже.

Таблица значений несущей способности грунта:

Определяем общую нагрузку:

• общая площадь всех стен равна 78 м², их вес составит 78х50 = 3900 кг, где 50 кг/м³ является удельным весом каркасных стен. Значения удельного веса для каждого стройматериала можно получить из справочников;
• масса цокольного перекрытия площадью 42 м² составляет 42х100 = 4200 кг, а вес чердачного перекрытия – 42х150 = 6300 кг, где 100 кг/м³ – уд. вес межэтажного перекрытия с утеплителем, а 150 кг/м³ – уд. вес чердачного перекрытия с утеплителем;
• общая площадь кровли равна 68 м², весить она будет 68х30 = 2040 кг, где 30 кг/м³ – уд. вес крыши из металлочерепицы;
• снеговая нагрузка будет иметь коэффициент 0.5 от нормативной при скате 45˚, что составит 68х0,5х100 = 3400 кг, где 100 кг/м² – снеговая нагрузка в районе строительства;
• эксплуатационная нагрузка на каждом этаже составит 42х200 = 8400 кг;
• теперь вычисляем массу фундамента: количество столбов для размеров здания 6х7 будет равно 12 (из расчёта шага между столбами 1.5-2.5 м), а их диаметр минимально допустимый будет равен 400 мм. Итак, масса 12 столбов длиной 1,5 метра будет равна
• (3.14х0.16)х1.5х12х2500 = 22608 кг, где в скобках вычисляется площадь поперечного сечения, 2500 кг/м³ – удельный вес железобетона;
• масса ростверка складывается из массы всех железобетонных перекладин сечением 400х400 мм, соединяющих опорные столбы. Она будет равна 0.16х24.2х2500 = 9680 кг.

Перед расчётом количества столбов необходимо сначала вычислить нагрузку на фундамент

Сложив все полученные значения, получаем общую нагрузку дома вместе с фундаментом. Вес дома составит 54228 кг.

Далее, для определения суммарной площади сечения столбов делим 54228/6,0 = 9038 см².

Соответственно площадь сечения каждого из 12 столбов будет равна 753 см², что соответствует диаметру 310 мм. Но так как минимальный диаметр не может быть меньше 400 мм, то принимаем это значение. Берём диаметр равным 400 мм и определяем, что для данного здания необходимо минимальное количество столбов составляет 10 штук. Но надо ещё учесть коэффициент прочности 1.4 или 40%. Следовательно, для фундамента потребуется 14 опорных столбов диаметром 400 мм.

Сколько нужно бетона на фундамент

Подготовленная конструкция заливается бетонной смесью, и ее количество определяется в кубометрах.

Чтобы выполнить расчет объема бетона для возведения фундамента, сначала проверяют на возможность несения проектной нагрузки с учетом характеристик почвы в месте строительства. Для приведения в соответствие проектируемого основания указанным параметрам и для соблюдения нормативов, изменяют его геометрические размеры (глубину, ширину) и схему армирования. Полученные размеры подставляют в формулы расчета и вычисляют сколько кубов бетона нужно.

Ленточный

При расчете бетона для ленточного фундамента необходимы следующие параметры: длина ленты, ее ширина и высота. За высоту принимается расстояние от подошвы до обреза. Обычно обрез расположен в 50-60 см над поверхностью земли.

При глубине подошвы (части, находящейся под землей) в 160 см и размере его части над землей в 60 см, итог составит 220 см. Глубину заложения монолитного ленточного основания определяют в зависимости от свойств почвы и от марки бетона.

Ширина ленты зависит от веса здания, толщины стен и грунта. В соответствии с нагрузкой, в конструкцию ленты устанавливают необходимое число прутов продольной арматуры нужного диаметра, определяют шаг и диаметр хомутов.

Протяженность ленты — это сумма длин всех наружных и внутренних несущих стен дома. Для коттеджа размером 8х10 м с внутренней несущей стеной протяженностью 10 м, она составит 46 метров:

(10 м + 10 м + 8 м + 8 м = 36 м) + (10 м) = 46 метров.

Расход бетона для основы такого дома при ширине ленты 0,5 м и высотой 2,2 м:

46 (Д) х 0,5 (Ш) х 2,2 (В) = 50,6 кубометров.

Плитный

Чтобы рассчитать кубатуру бетона для этого типа фундамента, определяют полный объем плиты. Это и будет искомым значением и равняется произведению площади плитного основания на его толщину.

Площадь коттеджа 8х10 метров равна 80 кв.м. К примеру, толщина плиты составляет 25 см. Таким образом, расход смеси составит:

(80 кв.м) х (толщина: 0,25 м) = 20 кубометров.

При вычислениях важно учитывать вес здания. При большой нагрузке нужно либо увеличить толщину плиты, либо добавить ребра жесткости. Их делают по несущим стенам (в т

ч. по внутренним), или формируют квадратные ячейки размером от 1,5 м до 2 м – это зависит от условий эксплуатации. Во втором случае плита обладает повышенной жесткостью и прочностью

Их делают по несущим стенам (в т. ч. по внутренним), или формируют квадратные ячейки размером от 1,5 м до 2 м – это зависит от условий эксплуатации. Во втором случае плита обладает повышенной жесткостью и прочностью.

Заливка конструкции ребер жесткости будет дополнительной величиной, которая прибавляется к общему расходу и определяется следующим образом:

(площадь поперечного сечения ребра жесткости) х (общая длина ребер).

Столбчатый

Представляет собой столбы, расположенные с определенным шагом под опорными точками. Чтобы рассчитать бетон для такого фундамента, определяют значения для одной опоры и умножают на их количество.

Объем одного столба, так как он, по сути, является цилиндром, соответствует произведению площади поперечного сечения на длину.

Пусть диаметр столба принимается 40 см. S = ¼πd² = ¼ х 3,14 х 0,4² = 0,13 кв.м. При высоте в 2,2 м искомая величина: 0,29 м³.

Для итогового определения расхода бетонной смеси для столбчатого основания умножают полученную величину на количество столбов.

Полученные результаты, несмотря на простоту формул, являются довольно точными. Это поможет избежать лишних затрат и заказать или приготовить оптимальное количество бетона для заливки фундамента. Однако, при проведении подготовительных земляных работ, транспортировке и разгрузке, усадке почвы и т. д., возможно дополнительное увеличение итоговой цифры на 3-10%.

Расчет потребности арматуры

Перед началом работ важно правильно оценить и потребность материалов для обеспечения армирования фундамента. Расчет проводится следующим образом

Ленточный фундамент

Для него обычно используется 2 горизонтальных ряда стальной арматуры периодического профиля диаметром 10-14 мм.

Для вертикальной и поперечной увязки можно применять гладкие стержни диаметром 8-10 мм.

Связка стержней между собой обеспечивается стальной вязальной проволокой.

Пример расчета для дома 6х8 м. Общая длина фундамента – 28 м. Для продольного армирования используется арматура диаметром 12 мм, и она укладывается по 2 штуки в каждом ряду (в сечении – 4 штуки). Стандартная длина стержней – 6 м.

При соединении применяется нахлест в 0,2 м, а стыков потребуется на 28 м не менее 5. Для горизонтальной армировки нужно 28х4=112 м. Дополнительно, на нахлесты – 5х4х0,2=4 м. Общий итог – 116 м.

Для вертикальной увязки нужны стержни диаметром 8 мм. При высоте фундамента 1,4 м длина каждого стержня составит 1,2 м. Устанавливаются они с шагом 0,6 м, т.е. количество стержней на всю длину 2х28/0,6=94 штуки.

Общая длина составит 94х1,2=113 м. В поперечном направлении связка обеспечивается в тех же точках. При ширине ленты 0,4 м длина каждого стержня составляет 0,3 м. Потребность определится, как 94х0,3=29 м. Общая потребность в арматуре диаметром 8 мм составит 142 м.

Потребность в вязальной проволоке определяется по количеству узлов. В одном сечении их 4 штуки, а общее количество 4х28/0,6 =188. Для одной связки потребуется порядка 0,3 м проволоки. Суммарная потребность – 0,3х188=57 м.

Расчет онлайн размеров, потребности арматуры и бетона

Столбчатый

Арматура устанавливается в вертикальном положении (стержни диаметром 10-12 мм), увязанные в поперечном сечении стержнями диаметром 6-8 мм. на один столб требуется 4 основных стержня, а увязка производится в 3-х местах.

В рассматриваемом примере (заглубление 1,4 м) для одного столба нужно 4х1,4=5,6 м арматуры периодического профиля диаметром 10 мм. Для поперечной увязки используются стержни длиной 0,3 м.

Их общая потребность 3х4х0,4= 4,8 м. Вязальной проволоки нужно 3х4х0,3 м=3,6 м.

Онлайн расчет размеров, потребности арматуры и бетона

Плитный

Обычно армирование производится из стальных стержней диаметром 6-8 мм, уложенных в виде сетки в один ряд. Шаг укладки составляет 0,3 м. Для дома 6х8 м потребуется по ширине 6/0,3=20 стержней, а по длине – 8/0,3=27 штук.

Общая длина составит (27х6)+(20х8) =382 м. Количество пересечений стержней – 27х20=540, т.е. вязальной проволоки нужно 540х0,3=162 м.

Калькулятор онлайн размеров, а также потребности арматуры и бетона

Советуем почитать: Устройство фундамента под частный дом своими руками

Строительство фундамента любого типа требует проведения расчетов. Без учета реальных нагрузок и состояния грунта невозможно обеспечить надежную его конструкцию.

Несоответствие его размеров нагрузкам может привести к проседанию сооружения, а то и к его разрушению. Точный расчет могут провести только специалисты, но необходимый оценочный расчет способен осуществить любой человек.

Выбор типа фундамента

Расчет фундамента выполняют после выполнения проекта дома

Несмотря на то, что первыми выполняются земельные работы по устройству фундамента, расчет его прочностных характеристик и объема производится после того, как спроектирован дом. Это происходит потому, что при выборе типа фундамента и определения его толщины необходимо понимать силу вертикальной нагрузки, т.е необходимо сопоставить площадь дома его весу.

При этом перед тем как вычислять параметры основания, стоит выяснить тип грунта и ландшафтные особенности участка, на котором находится строительное пятно. Существует 4 вида базы для здания:

• ленточный фундамент 2 видов (мелкозаглубленный и заглубленный);
• сваи;
• монолитная плита;
• столбчатый фундамент.

Мелкозаглубленная или заглубленная лента

Ленточный фундамент подойдет почти для любого грунта, кроме пучинистого

Данный тип гибкого основания является фактически универсальным. Благодаря разнице заглубления можно подобрать основу для дома на любых грунтах за исключением болотистых и торфяных. В виду того, что устраивается он в траншеи любой ширины, данный тип замечательно подходит для домов со сложной планировкой.

Мелкозаглубленная лента применяется для легких строений: одноэтажных дачных домов, бань, хозяйственных построек. Заглубленный фундамент применяется при строительстве зданий от 2 этажей.

Такая основа позволяет устроить подвальные помещения. На такой основе можно строить дом с использованием тяжелых материалов для стен и перекрытий. Довольно прост в исполнении, вполне возможно его самостоятельное устройство. При правильном строительстве долговечен. Существенный недостаток такой основы – это большая стоимость и высокий объем трудозатрат.

Сваи

Такая основа подойдет для зданий, расположенных на болотистых и слабых грунтах. Он незаменим при строительстве домов на участках с резкими перепадами высот. Это система свай, соединённых между собой металлической балкой или ЖБ плитой.

Как правило, такой тип фундамента используют при многоэтажном строительстве.

Плитный монолит

Для болотистых и торфяных почв монолитная плита – идеальный тип фундамента

Плита, выполненная из армированного монолитного бетона, углубляется в грунт, при этом укладывается на песчаную или бетонную подушку.

Рекомендован к устройству в областях с болотистым и торфяным типом почвы.

Такое основание станет отличным решением при условии высокого залегания грунтовых вод.

В этом случае высока опорная площадь фундамента и плита под домом станет «плавающим» основанием. Естественно, исходя из требуемого объема материалов, фундамент имеет высокую стоимость.

Столбчатый фундамент

Столбы изготавливают из бетонных блоков, кирпичей или бетонной заливки в опалубку и соединяют балками. В основании столбов устраивается песчаная подушка и гидроизоляция. Размещаются опоры в точках повышенной нагрузки здания строго вертикально. Подробнее об изготовлении основания смотрите в этом видео:

Используют для маловысотных легких строений.Данный тип базиса незаменим при строительстве легких сооружений из бруса на пучинистых грунтах. Весьма распространен в северных широтах. Является альтернативой ленточной основе с меньшими материальными затратами.

Исходные данные для расчета ленточного фундамента

На рисунке показана геометрия ленточного фундамента. Уровень природного рельефа взят из инженерно-геологического отчета (как и данные по всем грунтам). При строительстве дома рельеф будет понижен до уровня планировки срезкой, а пол первого этажа будет несколько выше уровня земли на улице.

Очень важным фактором является то, что подземная часть конструкции стены расположена симметрично относительно оси фундаментной ленты. А вот нагрузка от вышележащих конструкций Nc расположена с эксцентриситетом относительно этой оси. Этот эксцентриситет может быть вызван различными ситуациями (см

рисунок ниже), и важно определить не только его величину, но и в какую сторону сбита нагрузка по отношению к оси

Исходные данные в нашем расчете описывают геометрию стены

Обратите внимание, что расчет можно построить так, чтобы вводить нужно было только значения, помеченные желтым маркером – остальные будут вычисляться автоматически

Значение А3 должно быть не меньше глубины промерзания грунта в вашем районе. Пол дома нужно делать выше уровня земли.

Для упрощения расчета мы берем не всю длину ленты, какой бы она ни была, а только один ее погонный метр – так и с нагрузками проще будет оперировать, и с площадями.

Характеристики грунта в данном расчете взяты из инженерно-геологического отчета – и взяты именно расчетные значения характеристик для расчета оснований по деформациям.

Как видно из рисунка, фундамент залегает во втором слое грунта ИГЭ-2, а в третьем присутствуют грунтовые воды.

Для данного расчета нам не понадобятся коэффициент пористости и модуль деформации, но они будут нужны при расчете осадок фундамента.

В нашем случае ИГЭ-2 – просадочный суглинок с начальным просадочным давлением 16,5 т/м2, т.е. при таком давлении под подошвой грунт резко начинает деформироваться, чего мы допустить не должны. Поэтому мы задаем начальное просадочное давление для этого слоя несколько меньшим, чем 16,5 т/м2, чтобы иметь запас. Слой ИГЭ-2 является основанием для фундамента, но если бы он был где-то глубже, то согласно п. 2.177 пособия, расчетное сопротивление следует определять по наиболее слабому грунту – об этом забывать не следует.

Итак, исходные данные по грунтам сведены ниже в расчетную таблицу

Обратите внимание, что слоев грунта уже четыре, а не три. Для удобства третий слой разделен на два – сухой и водонасыщенный

Завершающая часть исходных данных – обратная засыпка и нагрузки.

Нагрузка на стену в нашем случае взята из примера сбора нагрузок «Собираем нагрузки на ленточный фундамент дома» для фундамента по оси «1», т.е. для фундамента под крайнюю стену, и равна она сумме постоянных и временных нагрузок из шестой таблицы примера 7391 кг/м + 724 кг/м = 8115 кг/м = 8,115 т/м (так как расчет у нас ведется на 1 погонный метр фундамента, то нагрузка Nс берется уже не в тоннах на метр, а в тоннах).

Эксцентриситет приложения нагрузки в нашем примере равен 0,1 м, сбита нагрузка в сторону дома.

Расчет ленточного фундамента выполняется методом последовательных приближений. Чтобы от чего-то оттолкнуться, мы задаемся расчетным сопротивлением грунта (оно приближенное и выбирается из таблиц пособия для подходящего грунта). Далее мы находим предварительную ширину подошвы, по значениям которой будем уже более точно определять расчетное сопротивление грунта.

Возводим фундамент для дома из пеноблоков, делаем точный расчёт

Точный расчет по формуле лучше проводить специалистами. Она выглядит так: S > γn · F / (γc · R0).

В ней:

S является площадью основания, в скобках коэффициент условий работы (yc) перемножается с сопротивлением грунта (R0), а в числителе перемножаются нагрузка на основание (F) и коэффициент надежности (yn)

Расчёт нагрузочных характеристик;

Зависит всегда от множества факторов. Это размещение вод, индивидуальный периметр возводимого сооружения, угла, под которым находится крыша. Также, влияет рельеф окрестной местности, количество этажей, общая высота, материалы, из которых планируется делать несущие стены и крышу и несущую способность почвы.

Определение прочности;

Прочность также будет зависеть от места, периметра и толщины стен. Если измерить прочность не получается – следует специально занизить имеющиеся данные либо произвести укрепление.

Пример расчетов.

К примеру, периметр 5м * 10м. Высота стен изнутри – 15 м. Ширина ленты 0, 4м, а глубина его под землей – 0,5м. Тогда: (5+10)*2 + 15 = 45 м. 45*0,4*0,5 = 9 куб/м бетона необходимо.

Для изготовления 1 м3 бетона возьмем песок и бетон марки М250 в пропорциях 4:2. Тогда, песка потребуется 1344 кг, а бетона – 672 кг. А также нужное количество воды.

Тогда, для 9 куб/м потребуется 9*1344=12,096 тонн песка и 9*672=6,048 тонн бетона.

Отдельно потребуются доски для опалубки и арматура.

Как правильно определить расход материалов на фундамент – готовимся к выполнению расчетов

До начала строительных мероприятий важно правильно определить потребность в стройматериалах. Это позволит спланировать объем затрат и рационально использовать имеющиеся финансовые ресурсы

Так как возведению домов предшествует строительство основы, необходимо на начальном этапе рассчитать необходимый для заливки основания объем бетонной смеси. Для того чтобы выполнить расчет фундамента, калькулятор необходим.

Выполнить калькуляцию можно различным образом:

• воспользовавшись готовой программой. Ускорить вычисления поможет размещенный на профессиональных сайтах калькулятор для расчета фундамента;
• выполняя расчет вручную. Несложно, используя обычный калькулятор, рассчитать количество бетона на фундамент с высокой степенью точности.

Для этого необходимо выполнить ряд мероприятий:

• провести геодезические изыскания. Они помогают определить уровень расположения грунтовых вод, характеристики почвы и глубину промерзания;
• определить действующие на основу нагрузки. Поможет правильно и быстро рассчитать фундамент под дом калькулятор, размещенный на сайте.

Произведя расчет количества бетона для фундамента, калькулятор учтет следующие данные:

• тип сооружаемого основания. Профессиональная программа позволяет рассчитать ленточную основу, плитное основание и столбчатую конструкцию;
• конструкцию фундаментной базы и ее размеры. Конфигурация и габариты зависят от особенностей здания, действующих нагрузок и характеристик почвы;
• марку применяемого для заливки бетонного раствора. Она выбирается в зависимости от уровня механических нагрузок;
• уровень промерзания почвы. Он определяется с учетом территориального расположения объекта строительства.

От полноты введенных данных зависит правильность подсчета раствора, а также расхода материалов.

Как рассчитать материалы на фундамент столбчатого типа

При строительстве столбчатой основы необходимо правильно выполнить расчет фундамента для дома.

Калькулятор, выполняющий расчет онлайн, обрабатывает следующие данные:

• количество опорных колонн;
• диаметр и высоту свай;
• размеры находящейся в грунте расширенной части опоры;
• габариты ростверка;
• конфигурацию ростверковой конструкции;
• марку используемой бетонной смеси.

Калькулятор бетона на фундамент в виде монолитной плиты

Планируя забетонировать монолитную плиту, застройщики сталкиваются с проблемой, как рассчитать количество бетона на фундамент.

Калькулятор позволяет быстро определить расход бетонной смеси после введения в соответствующие графы программы следующих параметров:

• длины плитной основы;
• ширины фундаментной плиты;
• высоты железобетонной базы.

Выполняя вычисления вручную, можно пренебречь объемом, который занимает арматурный каркас. Необходимо просто перемножить размеры конструкции и получить ее объем, который примерно соответствует потребности в бетонном составе. Для получения точных значений необходимо использовать программные методы.

Ленточный фундамент.

Объем ленточного фундамента можно вычислить намного легче других, для этого нам нужно знать суммарную длину, высоту и ширину. Площадь опоры, влияет на ширину вычисленную в начале, но средняя ширина такого типа фундамента составляет около 40 сантиметров. Высоту так же возьмем из предыдущих расчетов, берем значение в 1,5 метра. Общую длина ленты вычисляем также как и периметр.

Для здания, имеющего размер 5 на 8 метра и имеющего одну стену длинной 5 метров, периметр равен 5+(8+5)*2=45 метра.

При ширине ленты 50 сантиметров количество бетона будет равно 0,5*45*1,5=33,75 м3.

Похожие записи:

Дюбель дрива для гипсокартона как использовать Монтаж снегозадержателей на металлочерепицу Как ровно отрезать трубу болгаркой: методы работы с угловой шлифовальной машиной Пенополистирол под ламинат: разновидности, характеристики, плюсы и минусы Что делать при быстром наполнении выгребной ямы Водяной теплый пол своими руками: инструкция изготовления
