Способы и особенности расчета ленточного фундамента

Необходимое количество арматуры для фундамента

Пример расчета будет неполным без вычислений количества арматуры, используемой в армопоясе ленты. Обычно в лентах используют два пояса из двух продольных стержней, периодически (через 0,5 м) соединенных горизонтальными, вертикальными перемычками. Все элементы, расположенные в силовой объемной конструкции горизонтально, используют арматуру периодического сечения (рифленка), вертикальные стойки делают из гладкой арматуры.

Расчет может производиться в специальной онлайн программе, при самостоятельных вычислениях придется учесть:

      • нахлест горизонтальных стержней 10 см (+0,2 м в каждом стыке);
      • специфику расположения прутков в углах (загибы заходят на сопряженную стену на 0,5 м, считая от угла внутренней опалубки);
      • вертикальные стойки заходят за нижний/верхний горизонтальные пояса на 5 см.

Рекомендуемый специалистами запас составляет 5-10% в зависимости от конфигурации стен. При покупке следует учесть, что арматура продается на вес, а не метражом. В каждой торговой точке имеется таблица перевода метража в массу. Прутки связываются проволокой, на каждый стык уходит 25 см материала. При вязке пистолетом расход меньше, однако придется приобрести сам инструмент, чаще всего, для разовых работ.

Табличные сведения

Пример статистических данных:

  • Стены каркасного типа толщиной не более 15,0 см – 55 кг/м. кв;
  • стены из дерева, бруса –до 105 кг/м. кв;
  • кирпич, толщиной не более 15,0 см – 275 кг/м. кв;
  • железобетон – 380 кг/м. кв;
  • перекрытие из железобетона – 550 кг/м.кв;
  • деревянные балки – от 100 до 310 кг/м.кв;
  • лента листовой стали — 35кг/м.кв;
  • шифер из асбеста мелкого помола — 55кг/м.кв;
  • рубероид — 60кг/м.кв;
  • черепица — 80кг/м.кв.

Вероятную массу снега также можно самостоятельно рассчитать. Для этого нужно знать средний показатель уровня осадков за последние несколько лет по данной местности. Значения нестабильны и варьируются в зависимости от региона. Так, в северной части показатель воздействия равен 185м кг/кв.м, а в южной — до 45 кг/кв.м. Какую нагрузку будет иметь строение подсчитать несложно, основываясь на вышеуказанных данных.

Немаловажный фактор –ветер, его не все проектировщики учитывают, что является нарушением. Считаются данные достаточно легко. Формула выглядит так: площадь всего строения х (15,0 х h здания + 40). Итоговую сумму конвертируем в тонны, как основную единицу измерения.

Нагрузка самого базиса равна: итоговым данным от объёма, умноженного на плотность материала для строения или N =Vф х Q. Считается, чтообъём вычисляется согласно формуле: V = S х H, где первое значение это площадь, второе – высота строения.

Часто при сооружении используют столбчатый тип фундаментов, когда в основу заливают несколько штук или десятков армированных столбов

В таком случае, расчёты проводятся индивидуально для каждого, радиус изделия также берётся во внимание.Посчитанная цифра будет исчисляться на основе суммарных данных от объёма столба, умноженного на плотность того же столба, или P = V х Q. Объём столба высчитывается по формуле и равен: площадь, умноженную на высоту. На практике чаще всего применяют фундамент свайного типа

Чем глубже забиты сваи в земляную основу, тем меньше давление на пласт земли. Также существенно снижается вероятность деформации капитального строения. Давление сваи на основу вычисляется с помощью формулы

На практике чаще всего применяют фундамент свайного типа. Чем глубже забиты сваи в земляную основу, тем меньше давление на пласт земли. Также существенно снижается вероятность деформации капитального строения. Давление сваи на основу вычисляется с помощью формулы

Важно понимать, что чем больше радиус сваи, тем большее давление она создаёт в нижней части основы.Расчёт мелкозаглубленного ленточного фундамента проводится аналогичным способом. Не забываем, что мелкозаглубленный фундамент требует наличия глубины не менее чем слой замерзания грунта.Сбор нагрузок на фундаменты проводится с учётом показателя промерзания

Общие сведения по результатам расчетов

  • Общая длина ростверка
    — Периметр фундамента, с учетом длины внутренних перегородок.
  • Площадь подошвы ростверка
    — Соответствует размерам необходимой гидроизоляции.
  • Площадь внешней боковой поверхности ростверка
    — Соответствует площади необходимого утеплителя для внешней стороны фундамента.
  • Общий Объем бетона для ростверка и столбов
    — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
  • Вес бетона
    — Указан примерный вес бетона по средней плотности.
  • Нагрузка на почву от фундамента в местах основания столбов
    — Нагрузка на почву от веса фундамента в местах основания столбов/свай.
  • Минимальный диаметр продольных стержней арматуры
    — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты.
  • Минимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах
    — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.
  • Минимальный диаметр поперечных стержней арматуры (хомутов)
    — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП.
  • Минимальное кол-во вертикальных стержней арматуры для столбов
    — Количество вертикальных стержней арматуры на каждый столб/сваю.
  • Минимальный диаметр арматуры столбов
    — Минимальный диаметр вертикальных стержней для столбов/свай.
  • Шаг поперечных стержней арматуры (хомутов) для ростверка
    — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.
  • Величина нахлеста арматуры
    — При креплении отрезков стержней внахлест.
  • Общая длина арматуры
    — Длина всей арматуры для вязки каркаса с учетом нахлеста.
  • Общий вес арматуры
    — Вес арматурного каркаса.
  • Толщина доски опалубки
    — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
  • Кол-во досок для опалубки
    — Количество материала для опалубки заданного размера.

Расчет ленточного фундамента

Для расчета ленточного фундамента нужно заранее узнать несколько параметров — высоту заливки, ширину стен и периметр помещения, которое будет на нем построено. Это необходимо, чтобы определить полный объем отливки.

Например, ленточный фундамент прямоугольной формы имеет длину — десять метров, ширину — три с половиной метра, высоту отливки — двадцать сантиметров, ширину пояса (отливки) – 0, 18 метра. Для определения объема нужно умножить периметр помещения на ширину стен и на высоту отливки. V=27 х 0,2 х 0,18=0, 972м3.

На этом расчет ленточного фундамента не заканчивается, теперь нужно определить объем внутренней части. Он определяется умножением длины и ширины фундамента на высоту отливки: 10 х 3,5 х 0,2=7 м3. Из этого результата вычитается объем отливки: 7 – 0, 97=6,03 м3. Таким образом, мы получаем объем отливки равный 0,97 м3, а объем под заполнитель составляет 6, 03 м3.

Теперь нужно посчитать количество арматуры, предназначенной для армирования. Если использовать арматуру диаметром двенадцать миллиметров, которую будем укладывать по горизонтали два прутка и по вертикали — один пруток через полметра, то при периметре 27 метров получаем 54 метра арматуры по горизонтали. Считаем вертикальные прутки: 54/2 + 2=110 прутков. Добавив еще по прутку на углы, получается — 114 прутков. При высоте прутка — семьдесят сантиметров получаем 114 х 0,7=79,8 погонных метра.

Последний этапом является расчет опалубки. При ее строительстве из досок, имеющих толщину два с половиной сантиметра, длину — шесть метров и ширину — двадцать сантиметров. Рассчитаем площадь боковых поверхностей фундамента. Для этого периметр умножается на высоту отливки и на два: (27 х 0,2) х 2= 10,8 м2. Далее рассчитаем площадь одной доски. Для этого умножаем длину доски на ее ширину: 6 х 0,2=1,2 м2. Разделив площадь боковых поверхностей фундамента на площадь одной доски, получаем количество досок: 10,8:1,2=9 штук. После проведенных расчетов приступаем к заливке фундамента.

Свайный фундамент: особенности и преимущества

Данный тип фундамента применяется на почвах со слабыми несущими свойствами. Есть и другие случаи, когда используются сваи: глубина замерзания более 2 метров, постройка домов массой свыше 350 тонн, высокий уровень грунтовых вод.

На почвах со слабыми несущими свойствами используют свайный фундамент

Преимуществами такого фундамента являются экономичность, скорость возведения, возможность проведения работ в условиях зимы. Сваи придают высокую устойчивость дому, несмотря на пучение грунта, сдвиг почвы или наводнение.

Отдельные сваи объединяются монолитным или сборным ростверком.

Существуют 3 вида свай: забивные, буронабивные и винтовые.

С чего начать расчёт свайного фундамента

Сначала вычисляют общую нагрузку на фундамент. Далее, определяют значение несущей способности одной сваи.

Глубина погружения свай в землю выбирается самостоятельно, но не меньше глубины замерзания почвы плюс 0,5 метра или не меньше глубины залегания твёрдого слоя почвы.

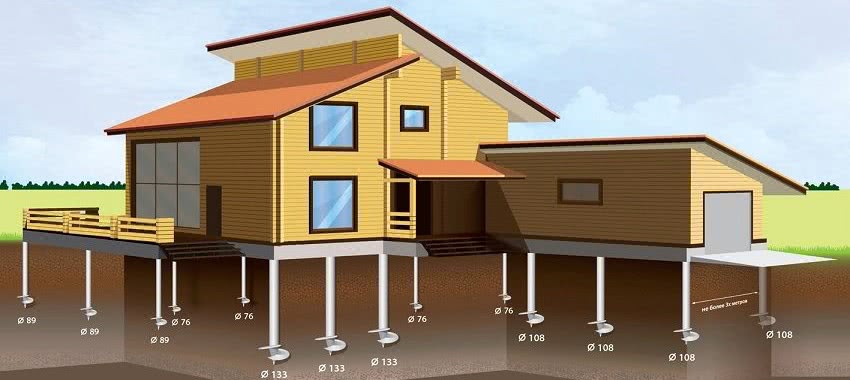

Сваи различного диаметра имеют разную несущую способность

Зная несущую способность одной опоры, вычисляют нужное их количество. Далее, можно узнать величину шага установки свай путём деления суммы длин несущих стен на число этих свай.

Для расчёта основания фундамента любого здания следует учесть осадку находящихся рядом сооружений, которые отличаются нагрузками на почву, загрузкой территории дополнительными постройками, насыпями

Также придётся принять во внимание величину сопутствующих осадков уже существующих фундаментных оснований. Если расчёт осадков  фундаментов превышают допустимые значения, тогда нужно будет увеличить размеры подошвы фундамента, глубину заложения, уплотнить грунт

Для вычислений всех типов фундаментов можно воспользоваться онлайн-калькулятором, который рассчитает для выбранного фундамента, какая глубина заложения потребуется, сколько бетона придётся потратить и т. д. Надо будет указать только некоторые исходные данные по будущей стройке.

Для надёжности и долговечности конструкции следует внимательно отнестись к проектированию и расчёту фундамента, потому что исправить недочёты не получится.

Сборный железобетонный фундамент.

Сборные железобетонные фундаменты выполняются из традиционных железобетонных частей, которые специально производятся для этих целей. Их применение может быть обусловлено расчетами специалистов или же другими объективными условиями. Монтаж таких оснований для дома проводится с помощью подъемных кранов. В траншее делают подушку (не обязательно из бетона – допускается, чтобы она была из песка). Затем изготавливают блоки, и если их размер меньше стандартного, то монтируются еще и доборные блоки, которые имеют треть длины основных. Можно заменить эти добавочные блоки заполнением пустот монолитным бетоном. Наружная поверхность фундаментной стены покрывается гидроизоляцией фундамента.

Сборный железобетонный фундамент рекомендуют применять в зданиях с цокольным этажом и с наличием подвального помещения. Для этого под цоколем роется котлован с выровненным основанием и только потом по периметру укладывается песчаная прокладка.

Особенное внимание нужно уделить устройству специализированных отверстий для проводки необходимых инженерных коммуникаций. Для их фиксации заранее устанавливаются трубчатые футляры

Сколько необходимо свай?

Глубина свай определяется, исходя из расположения в грунте твердого несущего пласта, а также линии сезонного промерзания почвы. Если тока промерзания грунта находится на глубине не больше 2,5 м, то ее значение (определяют по формуле:

  1. M_t – сумма среднемесячных отрицательных температур за всю зиму;
  2. d_0  – коэффициент учитывающий тип грунт на участке.
Тип почвы Значение
Глина, суглинок 0,23
Супесь, мелкий и пылеватый песок 0,28
Песок гравелистый, средней и большой крупности 0,30
Крупнообломочная порода 0,34

Чтобы исключить действие сил морозного пучения на фундамент, сваю заглубляют ниже точки промерзания на 30 см.

Ленточный ростверк может лежать на земле, быть заглубленным или нависать над участком.

В последнем случае высота сваи зависит от таких факторов:

  • количества осадков;
  • уровня снега;
  • глубины подземных источников;
  • вероятности подтопления;
  • температурного режима в помещении.

Минимально возможная высота цоколя – 20 см при условии, что сооружение проектируется на плотных грунтах. В противном случае выбирают высоту в диапазоне 35–45 см, проверяя несущую конструкцию на уровень несущей способности относительно возможным деформациям.

Для этого рассчитывают величину деформации F по формуле:

  • a – коэффициент, который зависит от качества бетона (выбирается от 1 до 0,8 в зависимости от тяжести и зернистости);
  • Rbt – класс бетона по прочности;
  • u – периметр опорной конструкции;
  • h – высота сваи.

Если полученное значение больше проектных нагрузок на грунт, то высота опорных элементов подобрана корректно. В противном случае необходимо пересмотреть значение параметра.

Описание расчета деформации свайно-винтового основания на продавливание приведено в СНиП 2.02.03-85.

Как правило, средний шаг между опорами в таком основании равен 1,5 – 2,5 м. Силовые элементы располагают по углам конструкции и под точками пересечения несущих стен, где преобладают проектные нагрузки.

Количество опор определяется, исходя из суммарного веса сооружения и несущей способности одной сваи. Уменьшая шаг между силовыми элементами, можно при необходимости увеличить допустимую нагрузку фундамента.

Определяем, сколько цемента, песка, щебня и воды в кубе бетона.

4 Июнь, 2013 — 12:35 Бетон – один из самых востребованных материалов в строительстве. Такая популярность бетона объясняется его превосходными свойствами: прочностью на сжатие, удобностью в формовке и укладке, водонепроницаемостью, водостойкостью, невысокой ценой.

Для изготовления бетона используется цемент, вода и так называемые заполнители, которые могут быть крупными (щебень) или мелкими (песок). Перед строителями часто встает вопрос, как же правильно замешать бетон. Именно на этом этапе обычно требуется определиться с тем, сколько цемента в кубе бетона.

На сегодняшний день существует большое количество марок бетона, различающихся по своему составу, а точнее, по объемному или массовому соотношению входящих в его состав компонентов. Например, для создания 1 кубометра бетона марки 100 требуется 200 кг цемента, для создания 1 куба бетона марки 400 требуется уже 360 кг цемента.

Существуют специальные таблицы, из которых можно понять не только то, сколько цемента на куб бетона потребуется, но также и процентное содержание других компонентов бетона в готовом составе.

Так, например, для самого ходового бетона марки 300 необходимо смешать цемента М400 382 кг, песка 705 кг, щебня 1080 кг и воды 220 литров. Для бетона 100 марки понадобится 214 кг цемента (М400), 870 кг песка, 1080 кг щебня и 210 литров воды.

В общих чертах можно определить, сколько песка в кубе бетона, по следующей схеме:

На 1 объемную долю цемента в бетоне марки 100 приходится 4,1 доли песка и 6,1 доли щебня; для бетона марки 150 соотношение цемента (М400), песка и щебня составляет 1 к 3,2 и к 5,0; для бетона М200 — 1 к 2,5 и к 4,2; для М250 – 1 к 1,9 и к 3,4 (цемент: песок: щебень); для 300 1 к 1,7 и к 3,»; для 340 1 к 1,1 и к 2,4.

Таблица 1. Пропорции цемента, песка и щебня по маркам бетона

Марка бетона пропорции цемент : песок : щебень
цемент марки 400 цемент марки 500
100 1,0 : 4,1 : 6,1 1,0 : 5,3 : 7,1
150 1,0 : 3,2 : 5,0 1,0 : 4,0 : 5,8
200 1,0 : 2,5 : 4,2 1,0 : 3,2 : 4,9
250 1,0 : 1,9 : 3,4 1,0 : 2,4 : 3,9
300 1,0 : 1,7 : 3,2 1,0 : 2,2 : 3,7
400 1,0 : 1,1 : 2,4 1,0 : 1,4 : 2,8
450 1,0 : 1,0 : 2,2 1,0 : 1,2 : 2,5

Зная данные пропорции, можно не только без труда узнать, например, сколько щебня в кубе бетона, но и замесить абсолютно любое количество качественного бетона без особого труда.

Таблица 2. Соотношения между классом и марками бетона по прочности.

Марка Класс Прочность, кг/см2
М-100 В7,5 98,2
М-150 В10 131,0
М-150 В12,5 163,7
М-200 B15 196,5
М-250 B20 261,9
М-350 B25 327,4
М-400 B30 392,9
М-450 B35 458,4
М-500 B40 532,9

Важно отметить, что от марки цемента, используемого для изготовления бетона, будут зависеть его физические и механические свойства. Так, если вместо цемента М400 добавить цемент М500, марка бетона повысится (скажем, вместо 200 он станет 350). Для того чтобы получить хороший бетон, следует выбирать щебень, марка которого будет превышать марку бетона, которую мы хотим получить, в 2 раза

Для того чтобы получить хороший бетон, следует выбирать щебень, марка которого будет превышать марку бетона, которую мы хотим получить, в 2 раза.

Простая схема замеса бетона

Если для строительства вам не требуется заводская точность, и необходимости строго выдерживать марку бетона нет, можно воспользоваться упрощенной схемой: на 1 часть цемента взять 0,5 части воды, 2 части песка и 4 части щебня. Для изготовления 1 кубометра бетона весовые доли компонентов при данном соотношении будут следующими: цемент – 330кг (0,25 метра кубических), вода 180 л (0,18 метров кубических), песок 600 кг (0,43 метра кубических), щебень 1,25 тонны (0,9 метра кубических).

Сколько необходимо цемента, песка, гравия(щебня) и воды чтобы получить куб бетона:

Бетон М50

  • Портланд цемент М400 — 380 кг. (1)
  • Гравий — 608 кг.(1,59)
  • Песок — 645 кг. (1,69)
  • Вода — 210 л.(0,55)

Бетон М75

  • Портланд цемент М300 — 175 кг. (1)
  • Щебень — 1053 кг.(6,02)
  • Песок — 945 кг. (5,4)
  • Вода — 210 л.(1,2)

Бетон М100

  • Портланд цемент М300 — 214 кг. (1)
  • Щебень — 1080 кг.(5,05)
  • Песок — 870 кг. (4,07)
  • Вода — 210 л.(0,98)

Бетон М150

  • Портланд цемент М400 — 235 кг. (1)
  • Щебень — 1080 кг.(4,6)
  • Песок — 855 кг. (3,64)
  • Вода — 210 л.(0,89)

Бетон М200

  • Портланд цемент М400 — 286 кг. (1)
  • Щебень — 1080 кг.(3,78)
  • Песок — 795 кг. (2,78)
  • Вода — 210 л.(0,74)

Бетон М250

  • Портланд цемент М400 — 332 кг. (1)
  • Щебень — 1080 кг.(3,25)
  • Песок — 750 кг. (2,26)
  • Вода — 215 л.(0,65)

Бетон М300

  • Портланд цемент М400 — 382 кг. (1)
  • Щебень — 1080 кг.(2,83)
  • Песок — 705 кг. (1,85)
  • Вода — 220 л.(0,58)

Бетон М350

  • Портланд цемент М400 — 428 кг. (1)
  • Щебень — 1080 кг.(2,5)
  • Песок — 660 кг. (1,54)
  • Вода — 220 л.(0,51)

p.s. Последовательность закладки материалов в бетономешалку, влияет на качество бетона.

РАСЧЕТ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ

Ширина ленточного фундамента bf определяется по формуле

, м, (61)

Затем находится расчетное сопротивление R по формуле (7) и уточняется размер ширины фундамента путем подстановки в формулу (7) вместо R значения R. При внецентренно нагруженном фундаменте находят краевые напряжения Pmax и Pmin по формуле

, (62)

где – момент сопротивления подошвы условного фундамента.

Делается проверка следующих условий:

Расчёт осадки ленточных фундаментов

Расчет осадки ленточных фундаментов производится по аналогии со столбчатыми фундаментами. При этом должны учитываться погонные нагрузки, приложенные на обрез фундамента, распределенные на один погонный метр или на участке между серединами соседних простенков стены.

Расчет прочности нормальных сечений ленточного фундамента

Расчет сводится к определению требуемой площади арматуры вдоль длинной стороны фундамента (рис. 15).

Рассчитываем только подушку, выступы которой работают как консоли, загруженные реактивным давлением грунта PI (без учета массы веса тела подушки и грунта на её обрезах)

, кПа, (63)

где gf = 1,2 – коэффициент надежности по нагрузке; NII – погонная нагрузка на обрез фундамента при расчете по второй группе предельных состояний; Af = bf×1 п.м. – площадь фундамента, м 2 .

Сечение арматуры подушки подбираем по моменту консоли в сечении I-I по формуле

, кН×п.м. (64)

Определяем значение am по формуле

, (65)

где Rb – расчётное сопротивление осевому сжатию (призменная прочность бетона), кПа, определяется по табл. 13 ; l1 – ширина сжатой зоны (в верхней части) сечения ленточного фундамента равная 1 п.м.; h – рабочая высота рассматриваемого сечения, см; b1 – вылет консоли, м, определяется по формуле

, (66)

где bf и bc – соответственно ширина подошвы фундамента и стены (колонны).

По табл. 20 в зависимости от am(А) определяем n и по формуле вычисляем площадь арматуры As:

, см 2 , (67)

где Rs – расчетное сопротивление арматуры для предельных состояний первой группы, кПа (кгс/см 2 ), определяется по табл. 22 .

По сортаменту арматурной стали подбираем расчетную арматуру.

7.4. Расчет прочности ленточных фундаментов

на действие поперечной силы

При расчете наклонных сечений на действие поперечной силы должно соблюдаться следующее условие:

Расчет на действие поперечной силы НЕ ПРОИЗВОДИТСЯ при выполнении следующего условия:

где k1 – коэффициент, для тяжелого бетона принимается равным 0,75;

Rbt – сопротивление осевому растяжению бетона.

Расчет свайных фундаментов зданий и сооружений следует начинать с определения (назначения) глубины заложения dp подошвы ростверка FLp из условий рекомендуемых пп. 2.25 ¸ 2.33 . Затем определяется длина сваи l, назначаемая из условий выбора инженерно-геологического элемента ИГЭ по глубине грунтового массива с наиболее приемлемым условным расчетным сопротивлением R по эпюре на рис. 16.

Острие сваи, в первом приближении, располагаем в ИГЭ с R, значение которого наибольшее из массива грунта под ростверком. Величина анкеровки lанк острия сваи из условия погружения принимается:

– на глубину не менее 0,5 м в крупнообломочные грунты, гравелистые, крупные и средней крупности песчаные грунты и глинистые грунты с показателем текучести JL £ 0,1;

– на глубину не менее 1 м – в остальные грунты.

Оголовок сваи при свободном сопряжении с ростверком должен быть заделан в ростверк на глубину lзадел. = 5 ¸ 10 см. Тогда из рис. 16 имеем:

+ 1,2 + 0,35 + 0,1 = 5,65 м, принимаем сборную железобетонную сваю

Определяем несущую способность призматической висячей сваи или сваи трения по глубине основания. Для этого используем практический метод, основывающийся на табличных данных .

, кН. (70)

Обозначения, входящие в формулу, приведены в формуле (3) . Далее рассчитывается допустимая нагрузка Nd, кН на сваю, по формуле

, кН, (71)

где gk – коэффициент надежности (если несущая способность Fd определена расчетом или по результатам динамических испытаний без учета упругих деформаций грунта, gk = 1,4; если Fd найдена по результатам полевых испытаний грунтов эталонной сваей или зондом статического зондирования, а также по результатам динамических испытаний с учетом упругих деформаций грунта, gk = 1,25; если Fd определена по результатам полевых испытаний статической нагрузкой, gk = 1,2).

По величине допустимой нагрузки определяется количество свай n, шт, по формуле

, шт. (72)

Результат округляется до целого числа свай. Например: NI = 1500 кН, Nd = 430 кН, тогда 3,488 шт, принимаем n = 4 шт.

Для столбчатых ростверков оптимальное количество свай должно быть от 3-х до 5-ти штук. Оптимальное расположение свай под ленточными ростверками может быть в один ряд, два или три.

После определения количества свай следует решить вопрос об их размещении в плане и конструирование ростверка.

Давление по каждой оси

Точные показатели конструктивных и нормативных нагрузок позволяют правильно произвести расчет фундаментов. Пример расчета фундамента приведен для удобства начинающих строителей.

Конструктивное давление по оси «1» и «3» (крайние стены):

От сруба стенового перекрытия: 600 х 300 см = 1800 см².

Этот показатель умножается на толщину вертикального перекрытия в 20 см (с учетом внешней отделки). Получается: 360 см³ х 799 кг/м³ = 0,28 т.От рандбалки: 20 х 15 х 600 = 1800 см³ х 2399 ~ 430 кг.От цоколя: 20 х 80 х 600 = 960 см³ х 2099 ~ 2160 кг.От цоколя. Подсчитывается суммарная масса всего перекрытия, потом берется 1/4 часть от него.

Лаги со сторонами 5×15 размещены через каждые 500 мм. Их масса составляет 200 см³ х 800 кг/м³ = 1600 кг.

Необходимо определиться с массой напольного перекрытия и подшивки, включенных в расчет фундаментов. Пример расчета фундамента указывает на слой утеплителя толщиной в 3 см.

Объём равен 6 мм х 360 см² = 2160 см³. Далее, значение умножается на 800, итог составит 1700 кг.

Изоляция из минеральной ваты имеет толщину 15 см.

Объёмные показатели равны 15 х 360 = 540 см³. При умножении на плотность 300,01 получаем 1620 кг.

Итого: 1600,0 + 1700,0 + 1600,0 = 4900,0 кг. Все делим на 4, получаем 1,25 т.

  • От чердака ~ 1200 кг;От кровли: суммарная масса одного ската (1/2крыши) с учётом массы стропильных балок, решётки и шиферного настила – всего 50 кг/м² х 24 = 1200 кг.

Норма нагрузок для столбчатых конструкций (для оси «1» и «3» требуется найти 1/4 часть от общего давления на кровлю) позволяет осуществить расчет свайного фундамента. Пример рассматриваемой конструкции идеально подойдет для набивного строительства.

  • От цоколя: (600,0 х 600,0) /4 = 900,0 х 150,0 кг/м² = 1350,0 кг.От чердака: в 2 раза меньше, нежели от цоколя.От снега: (100 кг/м² х 360 см²) /2 = 1800 кг.

В итоге: суммарный показатель конструктивных нагрузок составляет 9,2 т, нормативного давления – 4,1. На каждую ось «1» и «3» приходится нагрузка около 13,3 т.

Конструктивное давление по оси «2» (средняя продольная линия):

  • От сруба стеновых перекрытий, рандбалки и цокольной поверхности нагрузки аналогичны величинам оси «1» и «3»: 3000 + 500 + 2000 = 5500 кг.От цоколя и чердака они имеют двойные показатели: 2600 +2400 = 5000 кг.

Ниже приведена нормативная нагрузка и расчет основания фундамента. Пример используется в приблизительных значениях:

  • От цоколя: 2800 кг.От чердака: 1400.

В итоге: суммарный показатель конструктивного давления составляет 10,5 т, нормативных нагрузок – 4,2 т. На ось «2» приходится вес около 14700 кг.

Оптимальная ширина ленты

Замер обычного поперечного сечения потенциального фундамента будет напрямую зависеть от предварительно проведенного расчет ширины ленточного фундамента, зафиксированного в проекте и таких дополнительных аспектов, как:

  • вид грунта;
  • общая глубина промерзания земли;
  • уровень нахождения грунтовых вод;
  • общий вес строения и плюс снежный покров в холодное время года;
  • ветровые довольно сильные нагрузки;
  • материал основания.

Чтобы собрать исходную информацию, потребуется задействовать определенные источники литературы. Также потребуется провести гидрогеологические работы.

Исходные данные для расчета ленточного фундамента

На рисунке показана геометрия ленточного фундамента. Уровень природного рельефа взят из инженерно-геологического отчета (как и данные по всем грунтам). При строительстве дома рельеф будет понижен до уровня планировки срезкой, а пол первого этажа будет несколько выше уровня земли на улице.

Очень важным фактором является то, что подземная часть конструкции стены расположена симметрично относительно оси фундаментной ленты. А вот нагрузка от вышележащих конструкций Nc расположена с эксцентриситетом относительно этой оси. Этот эксцентриситет может быть вызван различными ситуациями (см

рисунок ниже), и важно определить не только его величину, но и в какую сторону сбита нагрузка по отношению к оси

Исходные данные в нашем расчете описывают геометрию стены

Обратите внимание, что расчет можно построить так, чтобы вводить нужно было только значения, помеченные желтым маркером – остальные будут вычисляться автоматически

Значение А3 должно быть не меньше глубины промерзания грунта в вашем районе. Пол дома нужно делать выше уровня земли.

Для упрощения расчета мы берем не всю длину ленты, какой бы она ни была, а только один ее погонный метр – так и с нагрузками проще будет оперировать, и с площадями.

Характеристики грунта в данном расчете взяты из инженерно-геологического отчета – и взяты именно расчетные значения характеристик для расчета оснований по деформациям.

Как видно из рисунка, фундамент залегает во втором слое грунта ИГЭ-2, а в третьем присутствуют грунтовые воды.

Номер слоя грунтов

Показатели грунтов

Удельный вес, т/м3

Модуль деформации, т/м2

Сцепле- ние, т/м2

Угол внутр. трения

Коэфф. Пористо- сти

Ограничение давления, т/м2

Природное состояние

Водонасыщен- ное состояние

Природное состояние

Водонасыщен- ное состояние

ИГЭ-1

1,7

1,83

2000

1500

0,1

18

0,73

ИГЭ-2

1,75

1,89

1960

960

2,2

20

0,78

15

ИГЭ-3

1,84

1,93

1950

1950

2,8

24

0,7

Для данного расчета нам не понадобятся коэффициент пористости и модуль деформации, но они будут нужны при расчете осадок фундамента.

В нашем случае ИГЭ-2 – просадочный суглинок с начальным просадочным давлением 16,5 т/м2, т.е. при таком давлении под подошвой грунт резко начинает деформироваться, чего мы допустить не должны. Поэтому мы задаем начальное просадочное давление для этого слоя несколько меньшим, чем 16,5 т/м2, чтобы иметь запас. Слой ИГЭ-2 является основанием для фундамента, но если бы он был где-то глубже, то согласно п. 2.177 пособия, расчетное сопротивление следует определять по наиболее слабому грунту – об этом забывать не следует.

Итак, исходные данные по грунтам сведены ниже в расчетную таблицу

Обратите внимание, что слоев грунта уже четыре, а не три. Для удобства третий слой разделен на два – сухой и водонасыщенный

Завершающая часть исходных данных – обратная засыпка и нагрузки.

Нагрузка на стену в нашем случае взята из примера сбора нагрузок «Собираем нагрузки на ленточный фундамент дома» для фундамента по оси «1», т.е. для фундамента под крайнюю стену, и равна она сумме постоянных и временных нагрузок из шестой таблицы примера 7391 кг/м + 724 кг/м = 8115 кг/м = 8,115 т/м (так как расчет у нас ведется на 1 погонный метр фундамента, то нагрузка Nс берется уже не в тоннах на метр, а в тоннах).

Эксцентриситет приложения нагрузки в нашем примере равен 0,1 м, сбита нагрузка в сторону дома.

Расчет ленточного фундамента выполняется методом последовательных приближений. Чтобы от чего-то оттолкнуться, мы задаемся расчетным сопротивлением грунта (оно приближенное и выбирается из таблиц пособия для подходящего грунта). Далее мы находим предварительную ширину подошвы, по значениям которой будем уже более точно определять расчетное сопротивление грунта.

Расчет несущей конструкции ленточного фундамента.

А, для того, чтобы правильно рассчитать ленточный фундамент, Нам стоит учитывать:

усадку почвы;

боковое давление верхнего слоя земли;

давление самой коробки здания;

кровли.

Первым делом по земельным картам, которые можно взять в БТИ узнаем, в месте, где будет закладываться ленточный фундамент, какая почва и грунт. После этого делаем расчет примерной нагрузки дома на фундамент!

Расчёт будущей нагрузки на ленточный фундамент стен и кровли.

Ну, допустим:

мебель в квартире;

орг. и быт. техники;

утеплитель на стенах;

отделочные материалы;

лестницы;

давление снега.

Наименование материала Единица измерения Вес кг

Шлакоблок:
400х200х200 390х190х190200х200х400

шт/кгшт/кгшт/кг

18–2317–1810–13

Кирпич см.здесь*
ОСП (стеновой,пол, кровельный) см.здесь*

Брус:
150х150х6000 (7,4 шт в кубе)150х100 (11,1 шт в кубе)100х100 (16,6 шт в кубе)

шт

11678 52

SIP-панель: от 2500*1250*118, до 2800*1250*224 шт 42-66

Получается в среднем, каркас строения будет иметь вес 50 кг на один метр квадратный!!!

Вам так же будет интересно: расчет фундамента онлайн*.

Сколько весит кровля.

1 м.кв каркаса кровлиот 15, до 25 кг
Утеплитель27 кг. кв. м.
Пароизоляциягидробарьер
Теперь учитываем вес самого кровельного материала который вы выбрали для кровли

Наименование материала Единица измерения Вес
   Шифер кг 11-13
   Ондулин кг 3,5-6
   Профнастил или металлочерепица кг 3-6
   Керамочерепица кг 50-60
   Полимерная черепица кг 4
   Керамопласт кг 6

от 40, до 88 кг

Как посчитать количество арматуры на фундамент.

арматуру для фундамента
Вообще, все монолитчики при расчёте арматуры придерживаются следующей таблицы

Условия использования арматуры: Минимальный диаметр арматуры мм:
Вертикальная арматура при высоте поперечного сечения ленты менее 80 см. 6 мм
Вертикальная арматура при высоте поперечного сечения ленты более 80 см. 8 мм
Поперечная арматура 6 мм
Проверяем правильность своих расчётов >>Здесь*<<

Подготовка участка под ленточный фундамент.

И так! Получена нагрузка дома на фундамент, значит, пора проводить подготовительные работы по разработке земли. Где попало ленточный фундамент не заложишь и дом не построишь. Если есть верхние воды, которые находятся на участке, отводим их. Если почва песчаная или рыхлая, проводим работы по дополнительной забутовки траншеи, увеличивая высоту забутовки от положенных 20 сантиметров до 40 см дополнительным пролитием легким раствором бетона, не забыв на дно траншеи уложить геотекстиль*, который обеспечит дополнительную крепость грунту под ленточным фундаментом.

**Статья «Как рассчитать ленточный фундамент» подготовлена копирайтером сайта по строительству. Строительство от А, до Я. Енакиево-Донецк*.
