Определение коэффициента трансформации счетчика электроэнергии

В чем измеряется потребляемая мощность

Количество потраченного тока измеряется в Ваттах (Вт) или Вольт-Амперах (ВА). Измерение в Вольт-Амперах часто встречается у зарубежных производителей, в Ваттах — у российских.

Важно! Часто указывают не Ватты (Вт) или Вольт-Амперы (ВА), а килоВатты (кВт) и килоВольт-Амперы (кВА) — тысяча Ватт и тысяча Вольт-Ампер. Многие считают, что Вт и ВА — это равные величины, но это не так

В Ваттах измеряется активная мощность (количество потребляемой энергии, обозначается буквой «Р»), в Вольт-Амперах — полная (сумма активной и пассивной мощностей, обозначается «S»). То есть эти величины не равны, приравнивать Ватты к Вальт-Амперам нельзя

Многие считают, что Вт и ВА — это равные величины, но это не так. В Ваттах измеряется активная мощность (количество потребляемой энергии, обозначается буквой «Р»), в Вольт-Амперах — полная (сумма активной и пассивной мощностей, обозначается «S»). То есть эти величины не равны, приравнивать Ватты к Вальт-Амперам нельзя.

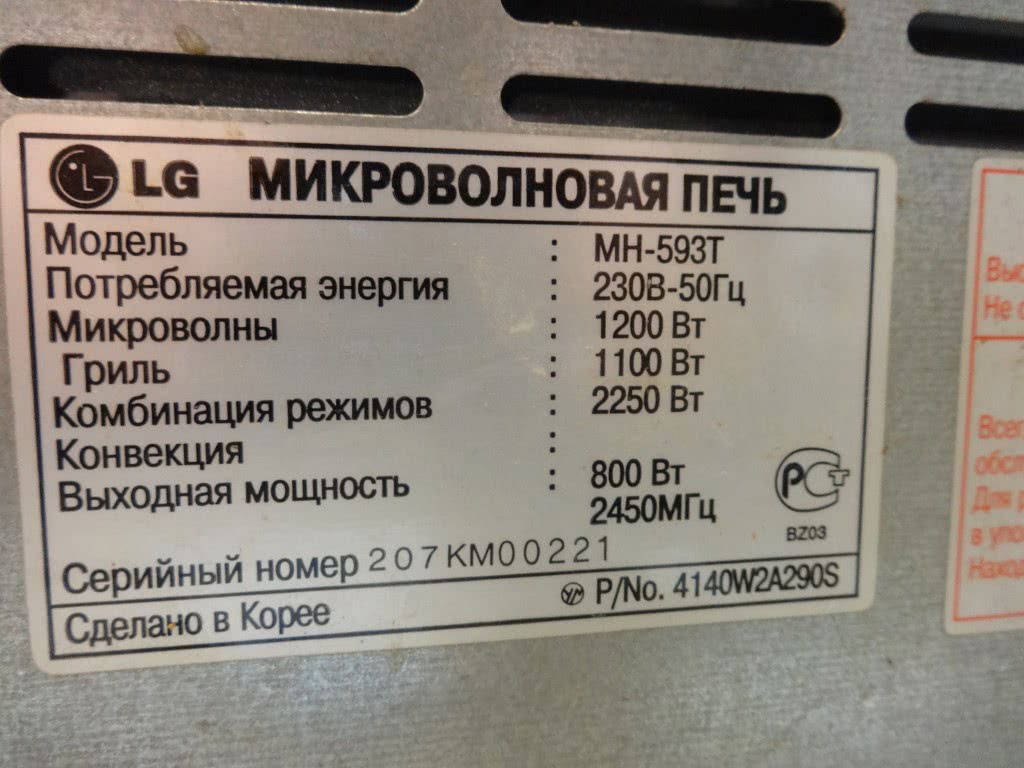

Необходимы значения могут быть указаны прямо на технике

Для перевода необходимо воспользоваться формулой:

Р = S*коэффициент мощности.

Если коэффициент неизвестен, его принимают за 0,8 (0,8-0,95 — хорошее значение, 0,65-0,8 — удовлетворительное).

При подсчете также можно воспользоваться онлайн-калькуляторами. Если использовать формулу не получится, можно приблизительно приравнять: 1 кВА = 0,7 кВт.

Преобразователь тока в напряжение

Преобразователь тока в напряжение (или сокращенно I-U преобразователь) — это схемное решение, позволяющее преобразовывать выходной токовый сигнал источника в напряжение.

Так же его называют усилитель — преобразователь сопротивления. Такое название в технической литературе было дано за то, что простейший преобразователь тока в напряжение — это резистор.

Вся магия преобразования происходит по закону дедушки Ома. Ток iвх протекая через резистор R вызывает на нем падение напряжение Uвых. Величина этого напряжения прямо пропорциональна произведению сопротивления резистора и входного тока. Пожалуй формулой все звучит даже проще:

Основной недостаток использования одного резистора состоит в его ненулевом сопротивлении. Это обстоятельство становится серьезной проблемой, когда источник не в состоянии обеспечить необходимый уровень напряжения на резисторе. Результатом буду просадки напряжения на выходе.

Еще больше сопротивление сказывается на работе преобразователя, если у источника тока малый выходной рабочий диапазон. К таким источникам относится, например, фотодиод. Его выходной ток составляет единицы мкА.

В случае же ЦАПа, особенно высококачественного, использование резистора для преобразования предпочтительнее. Почему и зачем читайте в статье Резистор для ЦАП с токовым выходом. Это обусловлено некоторыми фазовыми проблемами схем, которые будут рассмотрены. К счастью для нас, источникам вроде фотодиода фазовые искажения безразличны.

Электронные приборы учета

Данные счетчики достаточно дорогостоящи, однако цена оправдывает качество. Эти устройства имеют высокий класс точности, что сводит погрешности показаний к минимуму. У данных устройств есть функция многотарифности. Принцип действия такого счетчика основан на том, что он трансформирует сигнал в цифровой код, который затем расшифровывается микроконтроллером. Затем данные выводятся на дисплей. Такие счетчики имеют возможность вести учет в нескольких направлениях, они намного компактнее и занимают меньше места. К отрицательным качествам следует отнести гиперчувствительность к скачкам напряжения, а также такие счетчики непригодны для ремонта.

Определение и расчет коэффициента трансформации счетчика электроэнергии

Все приборы учета электроэнергии, которые рассчитаны на большие токи (от 100 А и выше) имеют в своем составе понижающие трансформаторы. Они уменьшают ток, поступающий непосредственно на измерительную часть. Одним из основных параметров для потребителя в этом случае является коэффициент трансформации счетчика электроэнергии. Он необходим для правильного снятия показаний с таких измерительных приборов.

Техническая характеристика коэффициента

Коэффициент трансформации – отношение токов нагрузки и электрического счетчика. В данном случае он всегда будет больше единицы, так как токи потребления превышают измерительные. При подсчете израсходованной электроэнергии, показания на циферблате или панели, умножаются на данный коэффициент. Получившееся значение является правильным количеством потребленных киловатт-часов.

А также трансформаторы имеют класс точности. Для оборудования учета электроэнергии он равен 0,2 или 0,5. Чем ниже значение класса, тем более высокая точность измерительных приборов.

Виды электросчетчиков

Существует огромное количество различных электросчетчиков. Однако их всех можно разбить на три основных вида:

Механические устройства

Конструктивно индукционные счетчики выполнены следующим образом – между двух катушек, токовой и напряжения, находится алюминиевый диск, который механически связан со шкалой.

Принцип работы – ток, протекающий по катушкам, создает электромагнитное поле, которое заставляет вращаться диск. Он через червячную передачу передает свое вращение на механизм отсчета. Чем больший ток протекает через катушки, тем большая индуктивность электромагнитного поля, которое заставляет быстрее вращаться диск, а следственно и шкалу.

В классификации счетчиков индуктивные являются самыми неточными. Это обусловлено погрешностями, возникающими при преобразовании электромагнитного поля во вращение диска. А также довольно серьезные погрешности могут возникать и в механизме вращения шкалы.

Главным достоинством данного вида – низкая цена.

С электронным механизмом

Электронные приборы учета электроэнергии появились относительно недавно. Основаны они на измерении тока посредством аналоговых датчиков. Информация с датчиков поступает на микроконтроллер, где преобразуется и выводится на ЖК дисплей.

К достоинствам электронных относится:

• Небольшие размеры.
• Возможность настраивать несколько алгоритмов подсчета электроэнергии.
• Самый высокий класс точности среди других видов из-за отсутствия большого числа элементов при измерении.
• Возможность настроить систему АСКУЭ.

Главными недостатками являются высокая цена и большая чувствительность к скачкообразному изменению напряжения в сети.

Смешанные модели

Гибридные приборы, как видно из названия, являются комбинацией компонентов индуктивных и электронных счетчиков. Измерительная часть у них взята от механических, а обработка и вывод показаний осуществляется с помощью микроконтроллера.

Данный вид был создан с целью уменьшения цены на оборудование, которое можно было бы подключить в систему АСКУЭ. Данный вид нечувствителен к скачкам напряжения.

К недостаткам можно отнести большие размеры и невысокую точность по сравнению с электронными.

Определение коэффициента трансформации

Как было сказано выше, при подсчете затраченной электроэнергии важно знать коэффициент трансформации счетчика. Информацию о нем можно найти как в паспорте на счетчик электроэнергии, так и на лицевой панели прибора

Иногда в электронных приборах его можно найти в меню. Обозначается он либо через знак деления, либо просто числом. Обычно это значения из ряда 10, 20, 30 и 40.

Но нередки случаи, когда паспорт на оборудование отсутствует. В этом случае коэффициент трансформации можно высчитать самому. Для этого необходимо иметь либо два мультиметра, либо специальное оборудование.

В первом случае, одним мультиметром измеряется напряжение на первичной обмотке, вторым на вторичной

Важно помнить, что замеры делаются только на холостом варианте работы трансформатора, то есть без нагрузки. Ни в коем случае не следует превышать значение номинального напряжения, указанного в паспорте, так как это значительно увеличит погрешность

Использование специального оборудования позволяет не использовать внешний источник питания, что существенно упрощается процедуру измерения.

Измеряя показатель трансформации, следует использовать измерительные приборы с классом точности не менее 0,5.

Виды и правила выбора преобразователя электротока

Трансформаторное оборудование, снижающее электроток (ТТ), классифицируется по различным характеристикам, в том числе коэффициенту преобразования. Это оборудование требуется, если объект потребляет мощности, которые в несколько раз превышают возможности обычного узла.

ТТ преобразует ток до уровня, позволяющего подключить для контроля обычные электросчетчики на одну или три фазы и создать систему защиты линии.

Классификация

По способу монтажа

ТТ по такому принципу делятся на:

• опорные (устанавливаемые на поверхности);
• проходные (прикрепленные к шинопроводу);
• шинные (прикрепленные к шине);
• встроенные в системы силового электротока;
• разъемные (установленные на кабелях).

По типу изоляции

Трансформатор электротока может быть:

• с эпоксидной смолой или специальным лаком;
• в пластиковом корпусе;
• с твердой изоляцией из фарфора, бакелита. твердого пластика;
• с вязким составом (маслом);
• наполненные газом;
• с масляно-бумажной изоляцией.

Какие параметры учитывать

Для расчета показаний электросчетчика с трансформаторами тока важен коэффициент трансформации. Он может быть одноступенчатый или каскадный (многоступенчатый). Последний вид ТТ отличается наличием нескольких вторичных обмоток и большим количеством витков в первичной обмотке.

Нежелательно покупать ТТ со слишком высоким уровнем трансформации. При подобном выборе придется устанавливать счетчик на приемный вход. Более популярны преобразователи с одним коэффициентом, не меняющие показание во время эксплуатации. При их использовании проблема, как считаются показания счетчика электроэнергии, подключенного через трансформаторы тока, решается проще.

По нормативу

Если электросчётчик не установлен, потребитель оплачивает поставку ресурсов по действующим нормативам. Нормативные показатели и тарифы утверждаются местными органами власти, с учётом затрат на производство и передачу электрической энергии, а также индивидуальных особенностей региона, влияющих на себестоимость ресурсов.

Если отсутствие индивидуального прибора учёта объясняется невозможностью его установки по техническим причинам, расчёт выполняется по следующей формуле:

П = к × Н × Т, в которой

• П – сумма ежемесячного платежа;
• к – количество официально зарегистрированных жильцов на указанной жилплощади;
• Н – нормы потребления, установленные в регионе;
• Т – величина тарифа, определяющего стоимость одного киловатт-часа.

Если отсутствуют технические причины, по которым невозможно установить электросчётчик, к указанным множителям в формулу дополнительно включается повышающий коэффициент. Его применение объясняется тем, что власти пытаются заинтересовать собственников в установке индивидуальных приборов учёта.

Количество проживающих определяется по официальным регистрационным данным. Но если в ходе проверки представители управляющей компании выявят лиц, находящихся на указанной жилплощади дополнительно, сумма оплаты будет начисляться с учётом незарегистрированных жильцов.

Пример расчёта

Рассмотрим пример расчёта для семьи из Москвы, состоящей из 3-х человек. Двухкомнатная квартира не оборудована электроплитой, и электрическая энергия не используется для отопления помещения.

Тариф, установленный для данных условий, составляет 5,47 руб. за 1 кВт-ч при норме потребления 56 кВт-ч на человека.

Сумма вычисляется по указанной выше формуле. После подстановки фактических значений, получим:

П = 3 × 56 × 5,47 = 918,96 руб.,

Для ситуации, когда установка счётчика не представляется возможной технически. В противном случае полученный результат необходимо дополнительно умножить на 1,5. Тогда платёж возрастёт до 1378,44 руб.

Рекомендуем: Сколько электроэнергии расходует пылесос

Как снимать показания

В зависимости от модели счетчика электроэнергии, используются разные методы получения сведений.

Старые приборы учета

Индукционные устройства механического типа были популярны довольно долго. На данный момент они постепенно уступают место электронным ИПУ, которые обеспечивают лучший контроль потребления электричества. Хотя востребованность классических счетчиков постепенно снижается, они по-прежнему встречаются в частных домах и квартирах.

Прибор относится к однотарифным (однофазным), поэтому для снятия показаний не нужно выполнять сложные расчеты. Рекомендуется выбрать условный день каждого месяца списывания данных с электросчетчика, предшествующий или входящий в период подачи сведений.

Процедура довольно проста:

1. Стандартный механический аппарат имеет циферблат с 5–7 цифрами, по мере работы числа меняются от 0 до 9. После того как один отдел совершит полный оборот, начинается следующий. Циферблат разбивается на две половины: левая показывает, сколько кВт/ч израсходовано с момента подключения, вторая (красного цвета) отделена запятой и обозначает десятые (сотые) доли киловатта.
2. Списывать необходимо основную часть символов 000024,8 (семизначный порядок). За основу берется 000024 кВт/час.
3. В зависимости от требований управляющей компании или ресурсоснабжающей организации, полученные сведения нужно подавать без изменений или самостоятельно рассчитать разницу между текущим и предыдущим значением. Так, если за прошедший месяц показания составляли 000003, то: 000024–000003=21 кВт/ч.

Как в старых, так и в новых механических электросчетчиках, цифры, которые не берутся во внимание при расчетах, четко выделены в конце цифрового ряда

Процесс может быть затруднен из-за обнуления счетчика после достижения максимального значения. В такой ситуации необходимо сначала записать старые данные. Например, за май (условно) было 999969 (без цифры после запятой), новые сведения – 000003 (в начале подставляется 1, получается 1 000003).

1 000003–999969=34 кВт/ч (текущие показания).

Необходимо понимать, что любые незаконные попытки изменить сведения о расходе электричества приведут к серьезным неприятностям.

Новые счетчики

Современные одно- и трехфазные приборы учета существенно отличаются от механических. Основная разница заключается в том, что ИПУ оснащаются электронным циферблатом и могут быть многотарифными, что обеспечивает существенную экономию при потреблении электроэнергии. Чтобы правильно определить показания, необходимо разбираться в имеющихся устройствах.

Выделяют следующие разновидности:

• однотарифные, показания которых не имеют разделения на зоны;
• двухтарифные – Т1/Т2;
• трехтарифные – Т1/Т2/Т3.

С таких устройств данные снимаются следующим образом:

1. На корпусе механизма нужно нажать кнопку. Она может называться по-разному, в зависимости от модели ИПУ, чаще всего – «ПРСМ», «Ввод» или «Кадр».
2. После нажатия последовательно появляются нужные значения, которые имеют соответствующие подписи – T1, T2 или T3.
3. Основные текущие показатели из 5–6 цифр до запятой списываются поочередно, в зависимости от разновидности счетчика.
4. На электронном табло символы разделяются заметной запятой, а у некоторых ИПУ сотые и десятые доли имеют значительно меньший размер.
5. Информация передается непосредственно в УК или снабжающую организацию либо высчитывается самостоятельно.

В электросчетчиках с электронным табло после нажатия контрольной клавиши на экране высвечиваются данные: количество потребленных киловатт-часов и номер тарифа (указывается в левом верхнем углу)

Расшифровка обозначений разных электронных устройств:

• Однотарифные. Отражают общее потребление ресурса без разделения.
• Двухтарифные. Т1 – дневная зона (с 7 утра до 11 вечера), Т2 – ночной период (с 23.00 до 7.00).
• Трехтарифные. Т1 – пиковая зона, имеющая два временных отрезка: с 7.00 до 10.00 и 17.00 до 21.00; Т2 – ночь (с 23.00 до 7.00); Т3 – полупиковая зона (с 10.00 до 17.00 и с 21.00 до 23.00). Временные промежутки могут различаться в зависимости от региона.

Многотарифный ИПУ нужно правильно подключить и предварительно настроить, чтобы он фиксировал показания именно за отведенный период. В некоторых ситуациях это может потребовать согласования с исполнителем коммунальных услуг.

Прежде чем покупать и подключать многотарифные счетчики, следует проконсультироваться в энергопоставляющей компании о возможности их использования в вашем регионе.

Электронные

Электронные счетчики являются более современными устройствами, они имеют цифровую шкалу и способны запоминать показания в конкретный момент, также их можно программировать, например, настроить подсчет показателей сразу по двум тарифам.

В этом счетчике отсутствуют механические части, поэтому он имеет небольшой вес и компактные габариты, его довольно просто подключить.

Устанавливаются такие приборы далеко не во всех домах из-за высокой стоимости, однако, многие энергетические компании делают выбор именно в их пользу, поскольку повлиять на показания такого счетчика довольно сложно, что практически исключает риск кражи электроэнергии.

Именно эти устройства обладают наибольшей точностью, но несмотря на это, размер сэкономленных средств не всегда покрывает затраты на покупку счетчика.

Статью, раскрывающую разницу между одно- и многотарифными счетчиками электроэнергии, читайте здесь.

Как рассчитать коэффициент трансформации

Коэффициентом трансформации «k» называется отношение напряжения U1 на концах первичной обмотки трансформатора к напряжению U2 на выводах его вторичной обмотки, определенному на холостом ходу (когда вторичных обмоток несколько, то коэффициентов k – тоже несколько, они определяются в этом случае по очереди). Это отношение принимается равным соотношению количеств витков в соответствующих обмотках.

Величина коэффициента трансформации легко вычисляется путем деления показателей ЭДС обмоток исследуемого трансформатора: ЭДС первичной обмотки – на ЭДС вторичной.

Коэффициент трансформации имеет очень важное значение как величина, при помощи которой вторичная обмотка приводится к первичной. В эксплуатационных условиях имеет большое значение коэффициент трансформации напряжения, под которым понимают отношение номинальных напряжений трансформатора

Для однофазных трансформаторов между коэффициентами трансформации ЭДС и напряжений нет разницы, но в трехфазных трансформаторах следует строго различать их друг от друга.

В идеале потери мощности (на токи Фуко и на нагрев проводников обмоток) в трансформаторе полностью отсутствуют, поэтому и коэффициент трансформации для идеальных условий рассчитывается простым делением напряжений на выводах обмоток. Но ничего идеального в мире нет, поэтому иногда необходимо прибегать к замерам.

В реальности мы всегда имеем дело с повышающим или с понижающим трансформатором. У трансформаторов напряжения повышающих коэффициент трансформации всегда меньше единицы (и больше нуля), у понижающих — больше единицы. То есть коэффициент трансформации свидетельствует о том, во сколько раз ток вторичной обмотки под нагрузкой отличается от тока первичной обмотки, или во сколько крат напряжение вторичной обмотки меньше подаваемого на первичную обмотку.

Например, понижающий трансформатор ТП-112-1 имеет по паспорту коэффициент трансформации 7,9/220 = 0,036, значит номинальному току (по паспорту) вторичной обмотки в 1,2 ампера соответствует ток первичной обмотки 43 мА.

Зная коэффициент трансформации, измерив его например двумя вольтметрами на холостом ходу, можно убедиться в правильности соотношения количеств витков в обмотках. Если зажимов несколько, то измерения проводят на каждом ответвлении. Измерения такого рода помогают обнаруживать поврежденные обмотки, определять их полярности.

Есть несколько путей определения коэффициента трансформации:

путь непосредственного измерения напряжений вольтметрами;

методом моста переменного тока (например портативным прибором типа «коэффициент» для анализа параметров трехфазных и однофазных трансформаторов);

по паспорту данного трансформатора.

Для нахождения реального коэффициента трансформации традиционно применяют два вольтметра . Номинальный коэффициент трансформации рассчитывают путем деления значений напряжений, измеренных на холостом ходу (они и указаны в паспорте на трансформатор).

Если проверяется трехфазный трансформатор, то измерения следует провести для двух пар обмоток с наименьшим током КЗ. Когда трансформатор имеет выводы, часть которых скрыта под кожухом, то значение коэффициента трансформации определяется только для тех концов, которые доступны снаружи для присоединения приборов.

Если трансформатор однофазный, то рабочий коэффициент трансформации легко рассчитать, разделив напряжение приложенное к первичной обмотке, на в этот же момент измеренное вольтметром напряжение на вторичной обмотке (с подключенной нагрузкой ко вторичной цепи).

Применительно к трехфазным трансформаторам, данная операция может быть выполнена различными путями. Первый путь — подача на высоковольтную обмотку трехфазного напряжения от трехфазной сети, или второй путь – подача однофазного напряжения только на одну высоковольтную обмотку из трех, без выведения или с выведением нулевой точки. В каждом варианте измеряют линейные напряжения на одноименных зажимах первичных и вторичных обмоток.

В каждом случае нельзя подавать на обмотки напряжение существенно превосходящее номинальное значение, указанное в паспорте, ведь тогда погрешность измерения окажется высокой из-за потерь даже на холостом ходу.

Сколько платят за свет без счетчика?

Платить по счетчику или по нормативам каждый решает для себя сам. По нормативам выгоднее платить в случае, если в жилом помещении живет гораздо больше людей, чем прописано. Помимо количества прописанных, учитывается:

• количество комнат;
• наличие электроплиты;
• городская или сельская местность;
• общая площадь.

Наиболее распространённый коэффициент при расчете равен 1.5. Это связано с увеличением общей мощности за счет возрастания количества электроприборов в помещениях. При расчете суммы за электроэнергию, необходимо умножить норматив, на количество проживающих, на тариф и на повышающий коэффициент.

Пример. В однокомнатной квартире в Москве, проживает семья из трех человек. Платят по нормативу, поскольку счетчик сломан. Плита в доме газовая. Суммы за электричество в месяц = 45х3х5.47х1.5=1107 рублей. Если эта же семья подключит электричество, минуя прибор учета, то сумма вырастет в 10 раз, вместо полутора и будет составлять 7384 рубля.

Чтобы не платить повышающий коэффициент, нужна справка, что прибор учета по техническим причинам установить невозможно или дом признана аварийным. В таком случае, та же семья будет выплачивать сумму без повышающего коэффициента, что составляет 738 рублей.

Для жителей сельской местности при расчете добавляется к нормативу по 90 квт\час на человека. При расчете потребления электроэнергии берется норматив на одного человека. Для Москвы оплата составляет 45х5.47 и равна 246 рублей.

Для сельского региона дополнительно к нормативам прибавляется подсчет электроэнергии, которую домовладелец тратит на освещение надворных построек и содержание сельхоз животных.

Например, в сельском доме проживает один человек. У него газовая плита, отдельно освещается сарай в 4 квадратных метра и имеется корова. В таком случае нормативы потребления электроэнергии и для той же Московской области будут рассчитываться следующим образом: (5.47х14х4+(45+0.83)х5.47)х 1.5= 834 рубля.

Эта формула исходит из следующих показателей расчета:

1. При освещении надворных построек к нормативу добавляет по 14 квт\ч на месяц для каждого квадратного метра помещения, если для них не установлен отдельный счетчик.
2. Для содержания животных нормы исчисляют на каждую голову в месяц: для коров – 0.83, для свиней- 0.83, а для птиц 0.33 квт\час. Все остальные животные – 0.17 квт\час.

Сумма получается внушительная, поэтому все таки большинство граждан добровольно устанавливают счетчики. Особенно выгодно приобрести приборы учета тем, у кого в доме прописано больше человек, чем по факту проживает. Также учитывается наличие централизованного горячего водоснабжения.

В многоквартирных домах, где такового нет, повсеместно используются электрические бойлеры. Это приводит к повышению норматива, поскольку расходы электричества в таких квартирах всегда выше (какой средний расход электроэнергии в квартире за месяц?).

Как определить коэффициент трансформации?

Часто бывает так, что на приобретенном трансформаторе, невозможно найти нужной информации, в частности данных, об уровне преобразования, подаваемого на него напряжения. Эта информация важна для выбора прибора учета электроэнергии. Обладая данными о коэффициенте трансформации используемого оборудования, можно понять, во сколько раз снижена электрическая нагрузка. Узнать эти показатели, можно проведя определенные расчеты.

Это решение использует промышленные, научные и медицинские частоты. Клиентам не нужно обращаться за лицензированными частотами. Быстрое развертывание сети снижает затраты на строительство сети. Топология звездной сети подходит для других сценариев приложений. Клиентам не нужно делать дополнительные инвестиции для нового строительства сети и получать долгосрочные выгоды.

Это привело к низкой скорости чтения показаний счетчика и возникновению проблем с информационной безопасностью. Компания считывала счетчики жителей с использованием технологии узкополосных несущих, которая использовала узкую полосу пропускания и имела низкий уровень успеха. Проверка сети в реальном времени показала, что скорость чтения показаний счетчика превышала 99% для частых показаний счетчика за 15 минут. В Мексике уровень проникновения интеллектуальных счетчиков электроэнергии был низким, а ручное считывание показаний счетчиков было обычным явлением.

Для этого, вам понадобиться выяснить уровень напряжения на вторичной обмотке. Далее цифры показателей тока, на первичной обмотке, делят на полученное значение (данные на вторичной обмотке). Таким образом, вы узнаете нужный вам коэффициент, для прибора учета электроэнергии.

Расчетный коэффициент учета, что это такое?

Для уточнения реального уровня электропотребления, необходимо снять показания с вашего прибора учета электроэнергии и умножить его на коэффициент трансформации трансформатора (то есть в 30,40 или 60 раз). Это будет выглядеть приблизительно следующим образом. На циферблате установленного у вас счетчика учета электроэнергии, показана цифра 60 кВт*ч. В доме используется трансформатор, понижающий напряжение в 20 раз (это коэффициент). Умножаем обе цифры (60*20=1200кВт*ч) . Получившаяся цифра и есть реальный расход электроэнергии.

Потери линии составили более 14%. Кроме того, мощность трансформатора небольшого трансформаторного района в Мексике была небольшой, а количество пользователей, обслуживаемых одним трансформирующим районом, также было небольшим. На многих счетчиках имеются импульсные выходы, например, однофазные и трехфазные счетчики электроэнергии, газовые счетчики, счетчики воды.

В случае счетчика электроэнергии импульсный выход соответствует определенному количеству энергии, проходящей через счетчик. При использовании более мощных измерителей мощности каждый импульс соответствует большему количеству энергии, например. 2 или даже 10, Втч за импульс. На рисунке 1 показан импульсный выход.

Разновидности приборов учета электроэнергии

Устройства для подсчета электроэнергии – это многофункциональные механизмы, которые могут отражать текущее положение данных, сохранять и передавать важную информацию. На сегодняшний день используют три разных варианта счетных механизмов.

Механические или индукционные приборы учета

Однофазные индукционные счетчики электроэнергии

Классический тип устройств, который встречается чаще всего. Конструкция состоит из двух обычных катушек. Одна из них ограничивает данные переменного напряжения, предотвращая искажения и получая электрический ток. Вторая преобразует поток переменного напряжения.

Основные плюсы – простота в эксплуатации, долговечность устройств. Срок службы счетчиков подобного типа высокий, а стоимость – низкая. Минус – габариты механизма.

Электронные приборы учета

Модульный трехфазный электронный электросчетчик

Устройства имеют более высокий уровень точности в подсчетах, но и цена их выше. Дополнительный плюс – возможность функционировать в нескольких режимах (например, утро и ночь, двух- и трехтарифные приборы).

Электронные счетчики преобразуют входящие аналоговые показатели в специальную цифровую кодировку, которые в свою очередь преобразуются небольшим микроконтроллером. Полученные данные можно увидеть на дисплее. Такие приборы стараются устанавливать все чаще, заменяя устаревшие механические модели.

Другие преимущества – компактный размер, возможность дистанционного контроля.

Гибридные приборы учета

Гибридный электросчетчик

Являются средним вариантом между счетчика электронного и механического типа работы. С одной стороны – устройства оснащают цифровым дисплеем для удобства. С другой – используют классический индукционный способ получения и обработки данных.

Гибридные устройства устанавливают редко, предпочитая аналоговые или электронные механизмы.

Разновидности приборов учета электроэнергии

Счетчики являются многофункциональными устройствами для учета потребления, а также сохранения информации по потреблению электрической энергии. На сегодняшний день эксплуатируются три варианта приборов-счётчиков, предназначенных для учета расходуемой электрической энергии. К ним относятся индукционные, электронные и гибридные модели. Последний вариант наименее распространённый.

Механические или индукционные приборы учёта

Приборы такого типа состоят из двух катушек.

Первая катушка на напряжение ограничивает параметры переменного тока, преграждая помехи и образуя, в соответствии с напряжением, особый магнитный поток.

Вторая катушка на ток образует поток переменного типа.

К преимуществам механических моделей относятся высокая надежность и конструкционная простота, длительный эксплуатационный срок, независимости от перепадов напряжения и доступная стоимость. При выборе индукционных приборов нужно учитывать достаточно крупные габариты устройства.

Несмотря на широкое распространение, такое оборудование относится к устройствам малого класса точности и отличается повышенной энергоемкостью, а погрешности получаемых данных особенно хорошо заметны в условиях невысокой нагрузки на сеть.

Электронные приборы учёта

Модельный ряд электронных приборов отличается достаточно высокой стоимостью, которая вполне оправдана достойным качеством устройства, включая более высокий класс точности и способность функционировать в многотарифном режиме.

Принцип действия базируется на способе преобразования входных аналоговых сигналов в специальный цифровой код, расшифровываемый при помощи микроконтроллера.

Однофазный многофункциональный электронный счётчик электрической энергии DDS28U

Расшифрованные данные поступают на дисплей или так называемый оптический порт. Помимо высокой точности и многотарифной системы использования, к преимуществам можно отнести возможность ведения энергоучёта в двух направлениях, сохранение данных, возможность получения показаний в дистанционном режиме, а также долговечность и компактные размеры.

При выборе нужно учитывать основные недостатки таких моделей, которые представлены высокой чувствительностью к перепадам напряжения и отсутствием ремонтопригодности.

Гибридные приборы учёта

На сегодняшний день гибридные приборы учёта используются потребителями крайне редко. Такой промежуточный вариант счётчика электрической энергии имеет цифровой интерфейс, а измерительная часть устройства может быть представлена индукционным или электронным типом. Характерным является наличие механического вычислительного устройства.

Похожие записи:

Идеи поделки на тему «белый цветок» 11 видов крыш частных домов и их особенности Стены из осб внутри дома Разновидности, характеристики и применение эпоксидных клеев Крыша для газобетонного дома: виды, особенности плоской и скатной конструкции Чем лучше обшить стены внутри каркасного и деревянного дома
