Все варианты углубления колодца своими руками

Оглавление

Заключительный этап обустройства колодца

После проведенных вышеуказанных работ необходимо сделать гидроизоляцию внутри колодца – для этого используют смесь клея ПВА и цемента. Смесь для гидроизоляции должна иметь консистенцию густой сметаны, но можно воспользоваться и уже готовыми растворами или жидким стеклом. Накладывается гидроизоляционный раствор на швы между бетонными кольцами – сначала кисточкой, затем шпателем.

Обратите внимание: ни в коем случае нельзя использовать в качестве гидроизоляции битумную мастику – качество воды будет безнадежно испорчено. Наружные работы по гидроизоляции сводятся к выкапыванию траншеи вокруг верхнего бетонного кольца на 1, 5 – 2 метра в ширину

Некоторые уверяют, что достаточно плотно утрамбовать  глину в этом кольце, но надежнее будет просто забетонировать полученную площадку

Наружные работы по гидроизоляции сводятся к выкапыванию траншеи вокруг верхнего бетонного кольца на 1, 5 – 2 метра в ширину. Некоторые уверяют, что достаточно плотно утрамбовать  глину в этом кольце, но надежнее будет просто забетонировать полученную площадку.

Некоторые для пущей надежности еще и полиэтиленовой пленкой обматывают выступающие над поверхностью земли бетонные кольца, фиксируя ее на специальный водоотталкивающий клей.

Обратите внимание: после обустройства подземной части колодца и проведения всех гидроизоляционных работ необходимо в течение 2-3 дней регулярно откачивать воду и использовать ее только для бытовых нужд. Затем, когда вода из колодца будет абсолютно чистой, ее нужно отправить на лабораторный анализ в санэпидстанцию и только после получения документов, подтверждающих высокое качество жидкости

Чистка и дезинфекция колодца

Правильное использование подразумевает регулярное проведение
мероприятий по обслуживанию. Если вы не знаете, как почистить колодец своими
руками, то следует знать, что при чистке и дезинфекции следует придерживаться
следующих рекомендаций:

  1. Чистка производится посредством веника и щетки.
    Таким способом убирается мусор, мох и грязь со стен шахты, затем хорошо промыть
    их с помощью воды два раза. Фильтр на дне при необходимости заменить или же хорошо промыть.
  2. Перед началом процедуры дезинфекции определяется масса воды в колодце путем умножения ее уровня на площадь «зеркала». Вода полностью сливается. Далее производится чистка ствола раствором хлорки.
  3. Рецептура дезинфекционного раствора определяется в соответствии с объемом колодца.
    • Любая емкость, достаточная по размеру,
      заливается холодной (!) водой из расчета 200 миллиграмм хлорной извести на один
      литр.
    • Раствору необходимо постоять два часа.
    • Затем аккуратно профильтровать, чтобы
      получившийся осадок остался на дне.
    • Весь раствор выливается в колодец и тщательно
      смешивается с водой.
    • Колодец на 12 часов плотно закрывается крышкой,
      чтобы хлор сохранил необходимую концентрацию.

Операцию надо повторить дважды. Во время дезинфекции пользоваться
водой нельзя. Наконец, воду следует обновить, чтобы полностью исчез хлорный
запах.

Точные и исчерпывающие данные по составу и безопасности воды
получаются только посредством химического анализа.

Деревянный сруб колодца

Виды колодцев из разных материалов

Существует два типа колодцев, но если речь идет о сооружении, возводимом своими руками, то имеется в виду шахтная конструкция, так как трубчатый или абиссинский представляет собой, по сути, скважину, поэтому для его бурения нужно привлекать спецтехнику.

Конечно, сделать его самостоятельно тоже можно, но в случае попадания на твердые породы ручным инструментом пробуриться будет невозможно.

Кроме того, на дачных участках такой вид колодца (по-народному, колонку) имеет смысл устраивать при близком залегании воды, которая планируется для использования под хозяйственные нужды, например, полива.

Шахтная конструкция довольно широкая: в среднем ее диаметр составляет около 1 м, поэтому планируя использовать железобетонные кольца для колодцев, следует ориентироваться на их размер.

С увеличением диаметра существенно возрастает объем земляных работ, а делать меньше не практично с точки зрения выполнения работ, так как копать на ограниченной площади не только неудобно, но может оказаться и технически невозможно.

На начальном этапе также следует определиться и с тем, каким способом будет осуществляться подъем воды на поверхность: ручным или с использованием насоса.

Во втором случае колодец можно использовать как источник воды для полноценной автоматической системы водоснабжения на загородном участке.

Конструктивно шахтный колодец состоит из нескольких основных частей:

  • водоприемника, расположенного в нижней части и служащего для сбора и аккумулирования поступающей воды;
  • ствола или шахты (от последней и произошло название этого типа колодцев) – это самая большая часть конструкции. Обеспечивает доступ к запасам воды и одновременно служит для защиты от обрушения грунта, а также попадания верховодки в колодец. Для укрепления ствола используются различные материалы: деревянный брус, кирпич, камень, бетонные или пластиковые кольца, бетон для устройства монолитной конструкции;
  • венчает колодец его оголовок, выступающий над землей на высоту не менее 50-80 см;
  • обязательными для колодца являются крышка и цепь с воротом, хотя последний элемент может и отсутствовать, например, в случае организации автоматического подъема воды с помощью насоса и труб.

Несмотря на то что традиционно верх изготавливается из древесины, пластиковая крышка для колодца становится все более популярной, так как этот материал более устойчив к воздействию негативных природных факторов.

В некоторых случаях в качестве теплоизоляции, но прежде всего с эстетической целью, возводится сруб для колодца, который представляет собой небольшую надстройку над оголовком, чаще всего, построенную из дерева.

Как выкопать колодец с помощницей

Watch this video on YouTube

Преимущества использования бетонных колец

Но для того чтобы не возникло необходимости в привлечении к их установке спецтехники, рекомендуется выбирать изделия с небольшим весом, монтаж которых может быть произведен вручную.

В этом случае предпочтительно, чтобы размеры бетонных колец для колодцев имели следующие значения: внутренний диаметр – до 1 м, а высота в пределах 0,25-0,5 м.

Популярность бетонных колец для устройства колодца имеет и практическое объяснение, так как, используя этот материал, возведение конструкции можно делать поэтапно, так называемым закрытым способом, при котором происходит постепенное нанизывание изделий по мере углубления.

При использовании таких материалов, как дерево, кирпич или камень резко возрастает объем работ.

Кроме того, эти конструкции полностью не герметичны, что потребует увеличения расходов на строительство, а если применять брус, то и недолговечны.

Но если все-таки решено возводить колодец из бруса, то лучше отдать предпочтение квадратной форме, при этом сруб следует собирать на земле, используя технику рубка «в лапу» без остатка.

Конкуренцию бетонным изделиям могут составить лишь пластиковые кольца для колодца с высокими эксплуатационными характеристиками и инертностью ко многим веществам.

Шахта из такого материала герметична и долговечна, а выполнение работ из-за небольшого веса не составит особой сложности.

Доступным вариантом для самостоятельного строительства колодца можно считать использование бетона, с помощью которого можно возвести и обустроить полностью герметичный ствол колодца, а важным преимуществом следует считать возможность выполнения работ по мере заглубления в грунт.

Копаем колодец на участке! Пробиваем известняк. Будет вода?

Watch this video on YouTube

Железобетонные кольца

Используя ж/б конструкции, можно создать колодец различной глубины и любого диаметра. Работы начинаются с подготовки приямка на уровне двух колец, которые с точностью устанавливаются поверх друг на друга, а как это происходит, можно увидеть на фото примерах.

Для прочности кольца соединяют арматурой из металла. Поочередное углубление шахты проводится благодаря подкопу с нижней части колец и освобождения места для третьего ряда конструкции. Следующий этап основан на цементировании щелей между кольцами и оснащению дна. Шахта засыпается гравийной массой на высоту в 50 см. На последующем этапе устанавливается крышка и декоративный навес.

Вблизи такого колодца необходимо прокопать траншею в 1 метр и заполнить его глиной. Данное действие необходимо для защиты колодезной воды от попадания мелкого сора и частиц грунта.

Домик из бревен

Такой колодезный домик будет иметь оригинальный и очень интересный дизайн. Для строительства подобной конструкции вам понадобится следующее:

Домик из бревен

  • оцилиндрованные бревна;
  • доски для обустройства кровли и подпорок;
  • финишное покрытие для кровли;
  • материал для обустройства ворота с удобной ручкой.

Подобные колодезные домики часто встречаются в деревнях. Из оцилиндрованного бруса изготавливаются стойки конструкции, ворот и непосредственно сруб.

Домик из бревен

Технология изготовления

Сложите оцилиндрованный брус в сруб по габаритам колодца. Соединение бруса выполняйте любым подходящим и удобным методом. Установите две массивные стойки-опоры из деревянного бруса. Для дополнительной жесткости оснастите стойки домика подпорками. Сверху на опорных стойках обустройте широкую кровельную конструкцию. Руководство по возведению кровли приводилось в предыдущем разделе инструкции – все делайте в аналогичном порядке.

Колодезный домик из бревен

Края крыши должны выходить за пределы основания колодезного домика. Благодаря этому будет исключено попадание осадков в шахту колодца.

Надежно зафиксируйте ворот. Выступающие концы бруса можете украсить разнообразными фигурными вырезами.

Находим место

Вначале следует произвести поиск воды. Самый простой способ – поинтересоваться у соседей. Если у них источника нет, то искали ли они его. В случае неудачных попыток соседей найти жидкость будет нереально. Определить место, где копать, можно самостоятельно. Если же источник присутствует, то перед тем как искать воду на приусадебном участке, следует отталкиваться от таких факторов:

  1. Рельеф местности.
  2. Тип грунта.
  3. Климатические условия.
  4. Природа и растения.

Как определить, где лучше копать

Имеет ли она какой-либо привкус, мутная или грязная она и прочее.

Не рекомендуется копать возле следующих объектов:

  • свалок;
  • автомобильных моек;
  • болот;
  • ферм и свинарников;
  • резервуаров с канализацией и тому подобного.

Если почва в вашей местности каменистая и встречаются большие глыбы, то устройство шахты будет вызывать серьезные затруднения. Для этой цели производится геологоразведка. Сюда включается:

  • изучение характера почвы и особенности местной породы;
  • определение глубины источника.

Поиск воды на собственном участке может упростить изучение флоры. Например, осока, сныть, мать-и-мачеха растут преимущественно во влажной местности. Если грунтовые воды расположены высоко, то вы увидите следующие деревья: ель, березу, ольху. Это может быть оптимальным местом.

Есть еще один народный способ, как самостоятельно искать воду на участке. Для этого используется рогатка из ивовых веток. Удерживается она в вертикальном положении, там, где близко находится водоносный слой, в руках чувствуется напряжение ствола рогатки. Вместо ивовых прутиков также используется металлическая проволока, из которой делаются 2 равные Г-образные рамки. Если удерживать их в горизонтальном положении при согнутом локте, рамки начинаются двигаться и перекрещиваться в том месте, где есть жидкость.

Что такое донный фильтр?

Нужен ли фильтр для колодца? При наличии в нем плывуна без донного фильтра – слоя песка, щебня, гравия или гальки, служащих для очищения поступающей влаги от взвесей земли – является необходимостью. Полностью, конечно, от них избавиться будет проблематично, но большую часть мелких частиц грунта осадить он сможет. Работает такой фильтр по принципу обычного сита.

Но среди владельцев колодцев (и многих специалистов) часто бытует мнение, что подобная очистка обязательно необходима и при отсутствии плывуна. Якобы только она способна обеспечить идеально чистую воду. Действительно, в первое время в слое песка образуется небольшая пленка из особых водорослей и бактерий, поедающих растворенные в воде микроорганизмы. Но срок службы подобного биологического фильтра недолог. Со временем слой биопленки увеличивается, скорость фильтрации снижается, и колодец быстро заиливается.

Схема донного фильтра

Правильно обустроенный колодец должен заполняться лишь через дно. На практике же обеспечить только донный приток не всегда получается. Вода часто начинает просачиваться и через стенки. В этом случае ее очистка через донный фильтр просто не происходит.

Плюс значительный слой засыпки (а он должен быть равен не менее полуметра) снижает объем воды. Уменьшается и ее приток. Произвести качественную очистку заиленного колодца при наличии слоя песка и щебня становится затруднительным.

В деревнях на дно иногда укладывают крупные камни. Но это требуется лишь для того, чтобы не замутить воду при зачерпывании во время сезонных обмелений. Если же колодец достаточно глубокий, и его уровень не опускается слишком низко, в этом нет особой необходимости.

При обнаружении плывуна, кроме донного фильтра, понадобится также сооружение специального щита из дерева или стали с отверстиями, способного сдержать поступление перемешенного с жидкостью грунта.

Что выбрать, бетонные кольца или деревянный сруб?

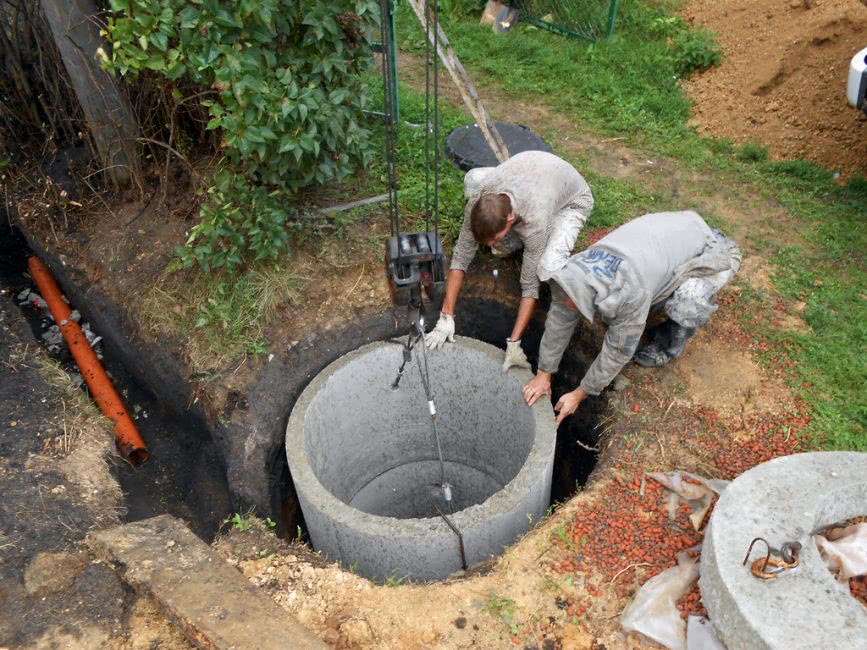

Монтаж бетонных колец

Просто вырыть колодец недостаточно. Ему требуется надежная защита от обрушения. Для этого могут использоваться бетонные кольца или дерево. Кирпичные шахты используют редко – их выкладывание слишком трудоемкий процесс. Плюс для укрепления кирпича требуется металлическая рама, иначе стены начнут быстро осыпаться. Ее изготавливают из профиля, арматуры или прочного дерева.

Бетонные кольца прослужат дольше. Выбирать срубы из дерева имеет смысл, если подъезд и доставка колец к выбранному участку невозможен. Цена колодца из дерева вряд ли будет ниже сооружения из бетонных колец, да и времени на сооружение уйдет больше. Да и такие шахты быстрее заиливаются, и чистить их придется чаще.

Использование бетонных колец значительно упрощает и ускоряет работу. Их устанавливают друг на друга впритык. Во избежание смещения такие кольца скрепляют между собой стальными скобами. Для предотвращения скалывания по краям можно сделать стальные 40-60-миллиметровые полосы-накладки.

Места соединения колец промазывают бетонным раствором и дополнительно уплотняют просмоленной пенькой или жидким стеклом. На рыхлых грунтах на дно шахты лучше подложить прочные доски, чтобы кольца встали ровно.

Монолитные бетонные колодцы готовятся с помощью опалубки. При значительной глубине бетон заливается вначале на небольшую глубину. Далее продолжают рыть яму, сделав под слоем бетона подкоп и установив для него подпорки. После прохода еще 2 метров готовят новую опалубку. Чтобы стенки окрепли, между каждой заливкой выдерживается время 7-10 дней.

Подготовка сруба

Для деревянных срубов потребуются бревно из влагостойких пород ясеня или дуба диаметром от 15 см. Более толстые бревна толщиной от 22 см разрезают пополам. Хвойные породы брать не рекомендуется – они будут придавать питьевой воде небольшую горечь.

Сруб собирают замками «в лапу», то есть на одном конце бревна готовят несколько шипов, а на другом – пазы. Делают это вначале на поверхности, помечая номер каждого венца, а затем вновь собирают уже в шахте. Венцы крепятся нагелями (металлическими штырями) по вертикали. Верхние венцы дополнительно укрепляют стальными скобами.

Во избежание проникновения сточных вод запрещается располагать питьевой колодец на расстоянии ближе 30 м от канализационных и выгребных ям. Во избежание ослабления грунта под фундаментами от ближайших строений он должен быть удален минимум на 8 м.


Как сделать шпалеру своими руками? Оригинальные идеи и чертежи (110+ Фото & Видео) +Отзывы

Каким способом копать колодец?

Основным инструментом для возведения колодца является лопата, но обязательно потребуется ведро или иная емкость для подъема грунта на поверхность.

Также необходимо поставить специальные подъемные механизмы, например, треногу, лебедку или ворот, установленный на козлах или другом приспособлении.

С их помощью не только упрощается и ускоряется процесс, но они и служат для профилактики обрушения или осыпания стенок, при ручном вытягивании ведра с помощью веревки.

В большинстве случаев, особенно при осыпающихся и рыхлых грунтах, оправданно выбрать вариант строительства колодца с поочередной установкой колец, алгоритм действий при котором выглядит следующим образом:

  1. сначала обозначается место под будущий колодец и снимается дерновый слой земли;
  2. далее производится огораживание территории, чтобы исключить попадание за периметр людей, непричастных к копке колодца;
  3. подготовить место для отвала земли из шахты, которое не может располагаться ближе, чем на 3 м к колодцу;
  4. по диаметру будущего колодца устанавливается первое кольцо, под которым постепенно выбирается грунт, что способствует его плавному скольжению вниз;
  5. после того как верхний край кольца сравняется с уровнем земли, на него устанавливается второе, и работа повторяется до тех пор, пока не будет пройден рубеж водоносного слоя;
  6. далее следует продолжить углубление на 1-2 м, в зависимости от полноводности слоя, для того чтобы в дальнейшем обеспечить нужный дебет.

В некоторых случаях оправданно предварительно залить бетонный нож (или «башмак»), который изготавливается по диаметру колец, а его особенностью является треугольная форма, благодаря которой процесс прохождения грунтов и особенно тяжелых, происходит интенсивнее.

Именно на него и будет установлено первое кольцо, но только после того, как он наберет нужную прочность.

Существенно можно облегчить работу по копке колодца, если предварительно изготовить своеобразную крестовину, с помощью которой легко контролировать точность и соблюдение размеров.

Длина каждой рейки совпадает с диаметром колодца с учетом толщины бетонных колец и необходимого запаса для зазора. Особенно незаменим этот инструмент при открытом способе копки, так как в этом случае иных ориентиров нет.

Как выкопать колодец

Watch this video on YouTube

Особенности копки шахты колодца

В процессе копки колодца обязательно следует следить за точностью стыковки между кольцами, поэтому рекомендуется выбирать изделия со специальным замковым соединением. Но и в этом случае необходимо выполнять крепление между кольцами с использованием металлических скоб.

Предварительно должна быть произведена наружная гидроизоляция колодца из бетонных колец, которая служит, прежде всего, для защиты от попадания верховодки.

Конечно, ограниченное пространство внутри колец сказывается на скорости прохождения, но если нужен неглубокий, до 8-10 м, колодец, то этот вариант копки оптимальный.

Использование открытого способа, при котором кольца укладываются уже после изготовления шахты, может грозить обрушениями и, несмотря на то что позволяет проверить герметичность соединений между кольцами еще на земле, до их спуска с помощью крана или манипулятора может использоваться исключительно на плотных грунтах.

Хотя, если возводится пластиковый колодец для питьевой воды, то последний способ более предпочтителен.

В некоторых случаях оправданно использование обоих способов копки колодца: сначала до определенной отметки работы ведутся открытым способом, а далее с поэтапной установкой колец.

Бурение колодца

Watch this video on YouTube

Как отделать?

Обустройство колодца на даче включает в себя несколько этапов, и отделка – последний из них. Прежде всего выбирается место, где он будет располагаться, тип его устройства и метод подачи воды (если колодец водоносный, а не декоративный).

Он может быть оснащен воротом или так называемым журавлем – рычагом для подъема воды. В первом варианте веревку, на которой привязано ведро, крепят к вороту и, наматывая ее на ворот, поднимают воду со дна.

Оголовок – верхний, выступающий элемент бетонных колец или сруба – может быть открытым или закрытым с помощью домика.

Чтобы соорудить домик над колодцем, нужно запастись:

  • обрезной доской 100х25 мм;
  • деревянным брусом 100х80 мм;
  • дверными петлями;
  • битумом или рубероидной мастикой;
  • плоским шифером;

  • саморезами, гвоздями;
  • ножовкой;
  • электролобзиком;
  • рубанком;
  • штыковой лопатой;
  • водяным уровнем;
  • рулеткой;
  • карандашом.

Ниже представлена последовательность работ.

  1. Прежде всего землю около шахты выравнивают и засыпают галькой на 5 см, поливают ее водой, хорошо утрамбовывают.
  2. Затем приступают к сбору каркаса – для этого используются доски. Стойки выносятся на ровное место, к ним прибивают доски, которые будут служить верхней и нижней обвязкой каркаса. Фиксируют доски с помощью шурупов. Соединяют остальные стойки.
  3. Собранный каркас устанавливают вокруг колодца и заканчивают сборку.
  4. Затем приступают к стропильной системе. После того как стропила объединены, собирают в одно всю конструкцию.
  5. Следующий шаг – дверь. Ее делают в крыше домика, навешивая на петли.
  6. Когда все будет готово, переходят к обрешетке. С помощью битумной мастики фиксируется рубероид, после этого – плоский шифер.
  7. В конце вся конструкция зашивается досками – домик готов.

Здесь тоже есть некоторые нюансы. Например, для изготовления колодезных колец часто применяется виброформа. Лучше выбирать именно такие изделия – они обладают повышенной износоустойчивостью и долговечностью, легче переносят вибрации.

Затем остается только оформить колодец снаружи, чтобы он привлекательно выглядел и гармонировал не только с ландшафтом, но и с остальными постройками.

Создание шахты открытым методом

Перед тем, как своими руками вырыть колодец, необходимо выяснить тип грунта и определиться с подходящим способом создания шахты. Применяют два способа: открытый и закрытый. Оба варианта значительно отличаются и у каждого из них имеются собственные нюансы.

Способ первый – открытый. Он отличается удобством и простотой. При его реализации сначала следует вырыть на требуемую глубину шахту, а затем смонтировать бетонные кольца. Эта технология лучше подходит для участков, где преобладает плотный грунт, не склонный к осыпанию.

Шахту продолжают выкапывать до достижения водоносного горизонта. При необходимости стенки начинают укреплять по мере заглубления в землю. Диаметр выкапываемой ямы должен превышать расчетные размеры сооружаемой конструкции. После того, как шахта готова, приступают к оформлению ее стен, дна.

Строительство колодца из бетона

Как уже отмечалось, вариантов устройства бетонного водосборника может быть два – посредством заливки раствором и с помощью погружения колец. Первый способ в большей степени ориентирован на реализацию в промышленных комплексах

Второй же вариант широко распространен в частных хозяйствах, поэтому стоит обратить внимание на него. Типовые кольца дренажных колодцев представляют собой сборные элементы, из которых компонуется сооружение

Размерные параметры могут быть разными, что позволяет монтировать конструкцию с учетом конкретных требований. Например, стандарт соответствует следующим характеристикам: диаметр – от 70 см, толщина стен – 8 см, а глубина – от 100 см

В выборе колец важно оценить и степень нагрузок. В частности, для дополнительной прочности можно выбрать элементы с армированием стержнями толщиной 10-12 мм

На первом этапе монтажа устраивается яма с ранее определенной проектной глубиной. Иногда применяется несколько колец по методу наращивания, поэтому размеры ниши могут быть скорректированы. Если планируется устанавливать фильтрующий водосборник, то на дно укладывается дренажная подушка. В этом случае не потребуется предварительная укладка бетонного днища. Перед установкой в яму бетонные дренажные колодцы размечаются по точкам подвода каналов. В них формируются отверстия, в которые будут запущены патрубки от сточных труб. Погружение обычно осуществляется при помощи крана-манипулятора так, чтобы обеспечивалась точность посадки по центру. На заключительных этапах монтажа выполняется подсоединение конструкции к трубам, засыпка колец по бокам, трамбовка и укладка изоляционных слоев при необходимости.

Правила пользования колодцем

Чтобы колодец был хорошим источником воды и не создавал
дополнительных проблем, следует соблюдать ряд правил:

  1. Необходимо
    сделать ограждение, чтобы домашние животные или маленькие дети не могли
    приблизиться к колодцу.
  2. Крышка
    колодца должна быть закрыта на замок, чтобы у детей не было соблазна
    заглядывать в колодец и играть непосредственно рядом с ним.
  3. Ствол
    колодца должен быть закрыт во избежание попадания в него мусора.
  4. Если
    в колодезную шахту упало животное следует сразу же откачать воду и
    попытаться его спасти. В любом случае, после извлечения, полностью
    очистить и продезинфицировать колодец, затем – заново наполнить его водой.
  5. Спускаться
    в колодезную шахту можно только со страховкой. Прежде чем начать спуск,
    проверить загазованность. Для этого потребуется газоанализатор, так как
    прибор не у каждого есть, можно просто опустить горящую свечу, если не
    тухнет, значит все нормально. Если пламя разгорается в виде факела –
    слабая концентрация газа, если тухнет, то высокая. Это очень тревожный
    знак, спуск в такой колодец смертельно опасен.
