Пластиковый короб ↑

Существуют круглые, квадратные и прямоугольные пластиковые короба для вытяжки. Выбор конструкции во многом зависит от формы вентиляционного отверстия, но следует учесть, что плоские короба, которые так легко прячутся за мебелью или в углу комнаты, обычно рассчитаны на маломощные приборы. А вот трубы с круглым и квадратным сечением справятся с большим объемом воздуха, но замаскировать их не легче, чем гибкую гофру (хотя в любом случае пластиковая конструкция выглядит более эстетично).

Пластиковый короб для вытяжки может выполнять функцию и воздуховода, и декора. Он неплохо выглядит без дополнительной отделки благодаря лаконичному внешнему виду, но при необходимости может быть окрашен в цвет стен или мебели. Прямоугольную конструкцию можно уложить прямо поверх кухонного гарнитура, не прибегая к особым ухищрениям по маскировке.

Плоский пластиковый короб легко прячется на мебели

Плюсы пластиковых коробов:

  • Невысокий уровень шума – низкая проводимость материала ощутимо снижает звуковой эффект от работающей вытяжки. Короб практически не резонирует с воздушными потоками еще и благодаря достаточно жесткой конструкции.
  • Длительный срок службы – этот материал не подвергается коррозии, хорошо переносит влажность и препятствует скоплению конденсата.
  • Гигиеничность – на внутренней поверхности пластика практически не оседают пары жиров и других взвешенных частиц, которых достаточно много в отработанном воздухе. А значит, и примерять на себя роль «трубочиста» придется нечасто.
  • Быстрый монтаж – благодаря малому весу с пластиком удобно работать.
  • Легкий уход — достаточно всего лишь периодически протирать пластик от пыли влажной тряпкой.

Главные недостатки пластика в основном эстетические: со временем белый короб может пожелтеть или посереть, а цветной – выгореть под воздействием солнечных лучей. Но если воздуховод будет правильно смонтирован и спрятан за козырьком мебели, это не имеет особого значения.

Пластиковый короб для вытяжки на кухне легко собрать своими руками. Монтируется он по принципу «раструб-труба». А большой ассортимент стыковочных соединений и элементов различной длины позволяет установить конструкцию даже в помещении, где много углов и других препятствий. При необходимости подгонку труб можно выполнить и вручную – пластик легко пилится обычной ножовкой.

Элементы пластикового короба

Чтобы собрать пластиковые короба для вытяжки на кухне, можно купить помимо основных труб следующие вспомогательные элементы:

  1. «Колено» — прямоугольная или округлая деталь для изгибов воздуховода. С ее помощью можно выполнить поворот короба на 45 или 90 градусов.
  2. Переходники – позволяют создавать комбинированные конструкции, в которых одновременно используются и круглые, и прямоугольные трубы (например, от вытяжки выходит более мощный воздуховод из трубы с круглым сечением, который у стены или потолка переходит в лаконичный прямоугольный короб).
  3. Соединители – если длины одной трубы недостаточно для подвода к вентиляционному отверстию, приходится наращивать воздуховод, используя еще фрагмент трубы и переходник. Разумеется, соединитель должен соответствовать сечению и форме деталей.
  4. Антивозвратный клапан – обеспечивает движение воздуха только в сторону вывода. Если в вентканале срабатывает обратная тяга (например, при сильном ветре или работе мощной вытяжки в соседней квартире), клапан перекрывает вход в шахту и блокирует проникновение неприятных запахов.
  5. Решетка – фиксируется на самом входе в шахту и предусматривает отверстие нужного сечения, куда заводится вентиляционный короб для вытяжки накухне

Используя эти элементы, можно собрать конструкцию любой протяженности. Главное – крепить соединения последовательно, не забывая о том, что воздух по вытяжке должен двигаться только в одном направлении.

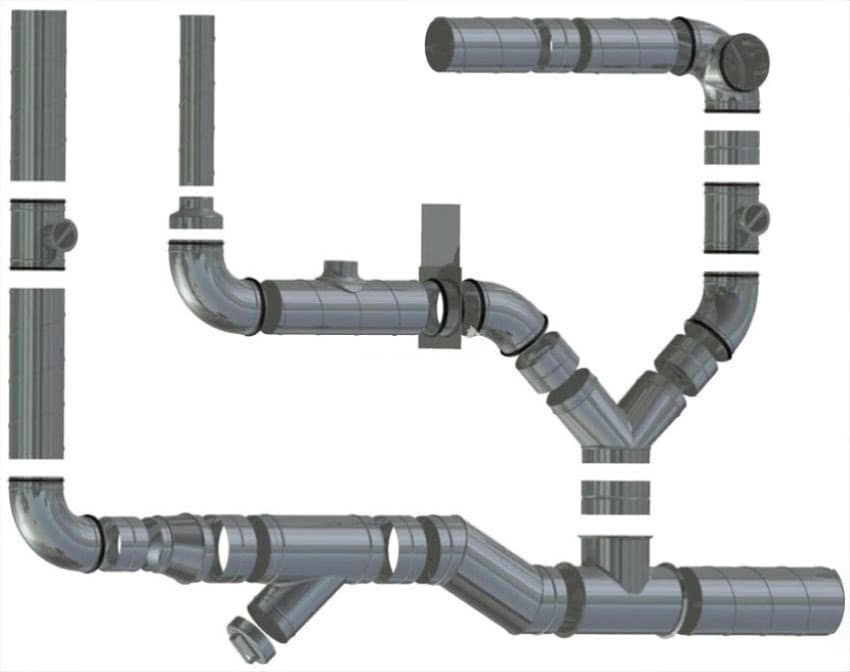

Пример конструкции пластикового короба

Монтаж каркаса

Порядок установки короба под вытяжку на кухне из гипсокартона:

  • Направляющий профиль крепим по трем линиям на стене. Лучше делать это с помощью двух забивных дюбелей.
  • Аналогично крепим направляющие на потолке.
  • Чтобы закрепить профиль под выступающий угол каркаса, нужно прикрепить к направляющим перемычки, нарезанные на одинаковые отрезки. Можно к передней стенке прикрепить лист материала, затем спустить соединяющие элементы и прикрепить к ним профиль.
  • Соединения из металлического потолочного профиля 27×60 мм спускаются и крепятся саморезами.
  • Устанавливаем горизонтальные перемычки, заходящие в паз профиля у стенки. Из-за того, что детали упрутся в ребро углового профиля, нужно подрезать их так, чтобы спинка зашла под профиль. Шаг установки перемычек — 60 см. Из-за отсутствия существенных нагрузок на конструкцию в этом месте, нет необходимости устанавливать их чаще. При установке перемычек нужно помнить о том, в каком месте будет располагаться гофра.
  • Соединяем гофру с вентиляционным окошком и проводим ее туда, где будет выход.
  • Нарезаем листы гипсокартона на полосы и прикручиваем к профилю. Нужно начинать обшивать короб спереди. Материал прижимается к профилю и прикручивается саморезами с шагом 20-25 см. Головки крепежей необходимо слегка утапливать в гипсокартон. В углах лучше не стыковать листы материала — так есть вероятность, что со временем в этих местах появятся трещины. Стоит помещать туда целые фрагменты.
  • Затем обшивается каркас снизу. Отверстие для вентиляционной трубы можно просверлить перед креплением к каркасу.
  • Обшитый короб готовят к финишной отделке: швы прочищают и оклеивают специальной лентой — серпянкой, шпаклюют, крепят перфорированные уголки.
  • Установка светильников (подвод электричества делается на этапе, когда произведена разметка, перед креплением профилей).
  • Финишная отделка. Можно проявить фантазию и отделать короб по своему усмотрению. Однако практика показывает, что самое удачное решение — покраска вытяжки в цвет, сочетающийся с интерьером кухни.

Для домашних умельцев короб из гипсокартона на кухне — не самое сложное испытание. Но приложить усилия все же придется. Зато полученное изделие станет изюминкой в интерьере.

Видео

Варианты конструкций

Активная вытяжка

◄ Назад

Вперёд ►

Изображение 1 из 3

Активная вытяжка из гипсокартона

Вытяжка является очень важной деталью кухни, так как с помощью ее можно быстро и эффективно удалить неприятный запах и «отработанный» воздух. Поэтому при конструировании вытяжки своими руками из гипсокартона следует понимать принцип ее работы

Принцип работы вытяжки основан на «вытягивании» воздуха над рабочей поверхностью плиты и удалении его из помещения через вентиляционные ходы. Главной в данной системе является тяга, которая и обеспечивает движение воздуха. Создать тягу можно с помощью встроенного вентилятора

Обратите внимание! Наличие на кухне пластиковых окон создает определенные трудности для естественной вентиляции. Поэтому в такой ситуации необходимо обязательно устанавливать вентилятор, а сами окна ставить в режим «микропроветривания»

На сегодняшний день вытяжки бывают двух основных типов:

  • пассивные. Имеют купольное строение. Здесь движение воздуха происходит только за счет восходящей тяги. Такие устройства не содержат встроенных вентиляторов или электромоторов. Поэтому они будут работать только при наличии хорошо прочищенной вентиляционной системы;
  • активные. Обеспечивают циркуляцию воздуха благодаря встроенным электромотору или вентилятору. Со своей работой такие вытяжки справляются гораздо эффективнее, но зато потребляют электроэнергию.

Из гипсокартона вы сможете легко сделать своими руками оба варианта.

Как делается врезка вытяжки в кухонный шкаф

Занимаясь вопросом относительно того как встроить вытяжку в шкаф, приходится сталкиваться с задачей модернизации имеющегося подвесного шкафчика. Все работы по врезке в шкаф проводятся по следующему принципу:

  • Демонтаж шкафчика.
  • Расшивка задней стенки и удаление дверцы.
  • Разметка плоскости нижней детали посредством карандаша и линейки.
  • Угловые точки предварительно просверливаются сверлом, диаметр которого позволит пропустить через отверстие полотно лобзика.
  • Образовавшиеся грани обрабатываются герметиком.


Важный момент, который необходимо учитывать: расстояние от плиты до вытяжки. Оно должно быть таким, чтобы части прибора были на безопасном расстоянии от жара плиты.

Расчет системы вентиляции

Нормативный объем приточного воздуха

Обычно в жилых зданиях используются системы естественной вентиляции. В этом случае наружный воздух поступает внутрь помещений через фрамуги, форточки и специальные клапаны, а его удаление происходит с помощью вентиляционных каналов. Они могут быть приставными или располагаться во внутренних стенах. Возведение вентиляционных каналов во внешних ограждающих конструкциях не допускается из-за возможного образования конденсата на поверхности и последующего повреждения сооружений. Кроме того, охлаждение может снижать скорость воздухообмена.

Обеспечение естественного притока воздуха с помощью проветривания

Определение параметров вентиляционных труб для жилых зданий осуществляется на основании требований, регламентируемых СНиП, и другими нормативными документами. Кроме того, важен и показатель кратности обмена, который отражает эффективность функционирования вентиляционной системы. Согласно ему объем притока воздуха в помещение зависит от его назначения и составляет:

  • Для жилых зданий —3 м3/час на 1 м2 площади, независимо от числа людей, пребывающих на территории. По санитарным нормам для временно находящихся достаточно 20 м3/час, а для постоянных жителей — 60 м3/ час.
  • Для подсобных сооружений (гараж и т.п.) —не менее 180 м3/час.

Чтобы рассчитать диаметр труб для вентиляции, в качестве основы берут систему с естественным притоком воздуха, без установки специальных устройств. Самый простой вариант — воспользоваться соотношением площади помещения и сечения вентиляционного отверстия.

В жилых зданиях на 1 м2 необходимо 5,4 м2 сечения воздуховода, а в подсобных — около 17,6 м2. Однако менее 15 м2 его диаметр быть не может, иначе не обеспечивается циркуляция воздуха. Более точные данные получаются при помощи сложных расчетов.

Алгоритм определения диаметра вентиляционной трубы

На основании таблицы, приведенной в СНиП, производится определение параметров вентиляционной трубы на основании кратности воздухообмена. Она представляет собой величину, которая показывает, сколько раз в течение часа происходит замена воздуха в помещении, и зависит от его объема. Прежде чем определить диаметр трубы для вентиляции, выполняют следующее:

  1. Вычисляют объем каждого помещения, путем перемножения трех его размеров.
  2. Определяют необходимый объем воздуха согласно формуле (отдельно для каждого помещения)
  3. Обычно для большинства комнат нормируется или вытяжка, или приток. В некоторых помещениях нужно обеспечить и поступление воздуха, и его своевременное удаление.
  4. Все значения L нужно округлить в сторону увеличения таким образом, чтобы получить цифру, кратную 5.
  5. Для тех помещений, где необходим только приток или вытяжка, расчетный объем воздуха суммируют отдельно.
  6. Составляют баланс, в котором суммарные объема притока и вытяжки должны совпадать.
  7. Определив необходимый объем воздуха для всего жилья, по диаграмме находят диаметр трубы для вытяжки. При этом необходимо учитывать, что скорость в центральном воздуховоде не должна превышать 5 м/с, а в его ответвлениях — 3 м/с.

Диаграмма для определения диаметра вентиляционной трубы

Определение размеров короба для кухонной вытяжки

Ширина. Большая часть встроенных вытяжек имеет стандартную ширину: 500мм или 600мм. Соответственно, будущий короб должен быть либо 500мм, либо 600мм. Ни больше, ни меньше разница в размере короба и вытяжки снизит эффективность работы устройства.

Если же ширина вытяжки отличается от стандарта, короб необходимо изготовить по индивидуальным данным.

Глубина. При стандартных размерах вытяжки, минимальная глубина должна составлять 280мм.

Но если вы желаете использовать короб, как и шкаф, его глубину можно увеличить.

Высота. Регулируя высоту вытяжки, необходимо учитывать два фактора: рост хозяйки, чтобы ей было удобно пользоваться вентиляционным механизмом, и стандартное расстояние, которое требует техника безопасности — не менее 650мм и более 850мм.

Высота самого короба должна соответствовать размерам кухонного гарнитура. Если она будет отличаться от кухонной стенки, вся цель маскировки приблизится к нулю.


Короб на кухне на вытяжку встраиваемой модификации

Определение диаметра и конструкции воздуховода

Очень важно правильно определиться с диаметром и конструкцией труб. Для этого важно соблюдать следующие правила:. желательно, чтобы диаметр воздуховода был равен или был больше диаметра выхода с кухонной вытяжки и был равен диаметру выходного вентиляционного отверстия

Если труба будет иметь меньший размер сечения, то это ухудшит работоспособность вентиляции, так как будет создаваться дополнительное сопротивление движущемуся воздуху. При этом повысится шумовой фон, мотору вытяжки придётся работать в усиленном режиме. Всё это приведёт к быстрому выходу из строя оборудования. Нет смысла делать воздуховод большего диаметра, если в области вентиляционного отверстия происходит сужение тракта. Поэтому эффективнее всего, точно измерить все элементы и ещё до покупки кухонной вытяжки; на протяжении всего воздуховода должно быть минимум изгибов

желательно, чтобы диаметр воздуховода был равен или был больше диаметра выхода с кухонной вытяжки и был равен диаметру выходного вентиляционного отверстия. Если труба будет иметь меньший размер сечения, то это ухудшит работоспособность вентиляции, так как будет создаваться дополнительное сопротивление движущемуся воздуху. При этом повысится шумовой фон, мотору вытяжки придётся работать в усиленном режиме. Всё это приведёт к быстрому выходу из строя оборудования. Нет смысла делать воздуховод большего диаметра, если в области вентиляционного отверстия происходит сужение тракта. Поэтому эффективнее всего, точно измерить все элементы и ещё до покупки кухонной вытяжки; на протяжении всего воздуховода должно быть минимум изгибов

Если они имеются, то важно, чтобы угол не был больше 90 градусов, поскольку каждый такой угол снижает производительность приблизительно на десять процентов. Если в монтируемой системе есть изгибы более девяноста градусов, то это может привести к образованию обратной тяги. В этом случае обязательным является применение специальных клапанов; длина воздуховода не должна превышать трёх метров

Каждый метр – это ещё 5-10 % эффективности системы вентиляции

В этом случае обязательным является применение специальных клапанов; длина воздуховода не должна превышать трёх метров. Каждый метр – это ещё 5-10 % эффективности системы вентиляции.

Таким образом, идеальным по производительности является использование для монтажа воздуховода кухонной вытяжки круглых пластиковых труб.

Помните, что установка вытяжки не заменяет вентиляционную систему. Они должны работать совместно. Именно по этой причине используют обратные клапаны, которые обеспечивают эффективную совместную работу систем вентиляции и вытяжки. Решётка такого клапана состоит из отверстия, к которому подсоединяется тракт и специальных прорезей. Если вытяжка не работает, то воздух может проходить через оба вида отверстий, а как только начинает работать вытяжная система, срабатывает клапан и воздух поступает только через воздуховод.

Параметры выбора воздуховода

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Расчет оптимального сечения вентканала

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха.

Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства.

Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

P = S*(M/N)

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха и увеличению силы трения.

Это чревато следующими отрицательным эффектами:

  • происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
  • вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
  • в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
  • происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам.

Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Учет формы и размера

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади.

Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:

  • 80 мм, площадь сечения 50,3 кв. см;
  • 100 мм, площадь сечения 78,5 кв. см;
  • 125 мм, площадь сечения 122,7 кв. см;
  • 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения. Их можно разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком.

Наиболее распространены короба следующих размеров:

  • 110 х 55 мм, площадь сечения 60,5 кв. см;
  • 120 х 60 мм, площадь сечения 72 кв. см;
  • 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметром от 200 мм, прямоугольного – от 220х90 мм.

Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобретения всех элементы, необходимых для обустройства воздуховода для вытяжки нужной геометрии.

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Разметка стен и потолка

Как бы короб не называли, настенным или потолочным, на кухне он всегда будет идти в углу между стеной и потолком, так как это наиболее оптимальный вариант монтажа. Устройство короба из гипсокартона на потолке или стене предполагает наличие каркаса, под который и проводится разметка.

Отбивочный шнур и лазерный уровень значительно ускоряют процесс разметки

Для начала нужно определиться, где именно будет проходить труба от вытяжки к вентиляционному окну. Традиционно она поднимается сначала вверх по стене, а потом идет под потолком параллельно полу. Короб под вытяжку на кухне должен быть на 5-10 см больше диаметра трубы. Поэтому от нижней точки потолка нужно отмерить вниз по стене соответствующее расстояние и сделать пометку. По этой метке при помощи уровня проводится горизонтальная линия по всей стене. Она будет обозначать нижнюю границу кухонного короба для вытяжки.

Можно делать короб не на всю длину кухни, а только до вытяжки, но в этом случае он будет смотреться не очень красиво.

Аналогичное расстояние отступается от самой выступающей верхней части стены. На потолке также делается соответствующая пометка и при помощи уровня проводится еще одна линия по всему потолку. С двух крайних точек линий на стене и потолке нужно провести еще две линии под прямым углом друг к другу. Для этого потребуются отвес и уровень. Аналогично поступают с другим краем размечаемой площади. Так создаются очертания под короб из профиля для гипсокартона на кухне.

Как установить воздуховод для вытяжки своими руками?

В принципе, монтаж воздуховода для кухонной вытяжки своими руками не составляет большой проблемы.

Важно иметь полный комплект системы и крепежа, а также иметь некоторые навыки монтажа подобных коммуникаций и строго соблюдать последовательность установки:

  1. Этап первый . Определения места установки и подготовка монтажного участка. Во многом решение этой задачи зависит от выбранной вами системы воздуховода и модели вытяжки. При разметке места под вытяжку, учитывайте, что она должна располагаться над плитой на высоте 0.5-0.7 метра. Если установке будет мешать настенный шкафчик его необходимо подпилить лобзиком, чтобы освободить необходимое пространство.
  2. Этап второй . Резка отверстий под воздуховод в шкафчике. Если вы намерены замаскировать трубу выводного канала в настенном шкафчике, снимите его со стены и приложите ко всем горизонтальным поверхностям (в том числе, к днищу и верхней крышке) фланец воздуховода, отметьте его границы и прорежьте лобзиком отверстия (на 0.5-1 см больше).
  3. Этап третий . Подключение кабелей. Провода могут быть проложены от ближайшей распределительной банки или розетки и укреплены на задней стенке шкафчика.
  4. Этап четвертый . Установка вытяжки и шкафчика на место. Вытяжка устанавливается первой и подключается к электропроводке.
  5. Этап пятый . Сборка трубы воздуховода с ее крепежом и подключением к вытяжке и выводу в вентиляционную трубу.

Нюансы монтажа

Что важно учесть при монтаже кухонной вытяжки и воздуховода?

Предварительно следует нарисовать чертеж конструкции воздуховода и точно рассчитать ее размеры и конфигурацию. Старайтесь сократить до минимума число изгибов трубы (каждый снижает эффективность работы системы на 10%). Оптимально – 2-3 колена, не более.

Разборная конструкция – более практична, чем неразборная. Вы оцените это при первой же попытке почистить трубу (а это необходимо делать). Гофрированные короба невозможно разбирать, но их можно сделать съемными (крепление на хомуты).

Крепление короба воздуховода к вентиляционному выходу не должно быть глухим. При отключении вытяжки, естественная вентиляция должна иметь возможность работать без препятствий. Лучше установить вентиляционную решетку со встроенным обратным клапаном.

Количество переходников должно быть минимальным, чтобы не снижать производительность системы. Для этого необходимо подбирать идентичное сечение сегментов канала.

Спрятать трубу воздуховода, чтобы облагородить кухонный интерьер можно несколькими способами:

  • скрыть ее за навесным шкафчиком или за другими предметами мебели;
  • убрать коммуникации в пространство за навесным потолком;
  • установить специальный короб прямоугольной формы и задекорировать его под цвет интерьера или установить светильники;
  • просто покрасить короб в гармоничный с интерьером цвет, или наклеить обои.

При выборе конструкции воздуховода к кухонной вытяжке, помните, что главное – это надежность, функциональность и производительность системы. Декоративная сторона вопроса имеет значение, но лишь во вторую очередь. Чтобы выбрать оптимально подходящее для вашей кухни оборудование, обращайтесь к профессионалам, которые помогут вам спроектировать, смонтировать и правильно обслуживать вытяжную вентиляцию.

Короб для вытяжки на кухне

Почти все внутренности вытяжки выглядят неказисто и совершенно непрезентабельно, поэтому их приходится скрывать. Именно поэтому в паре с вытяжкой используется декоративный короб, который изготавливается одновременно со всем кухонным гарнитуром.

Если у вас возникли причины, по которым вы не заказали короб, его можно выполнить самостоятельно, так как конструкция не является слишком мудреной.

Наибольшим спросом пользуются два вида вытяжек, которые нуждаются в коробе. Это встраиваемая обычная вытяжка и встраиваемая телескопическая вытяжка.


Вентиляционные короба для кухонной вытяжки встраиваемой конструкции

Разница в том, что обычная вытяжка просто встраивается над плитой и имеет один стандартный размер, а телескопическая — может выдвигаться и раскладываться.

Стандартный вариант короба — это обыкновенный навесной шкаф, пространство внутри которого занимают внутренние элементы вытяжки и  вентиляционная труба. Фасад же вытяжки остается снаружи. Если размеры позволяют, в этот шкаф можно прятать любые кухонные предметы.

Обязательно учтите, что функциональные элементы обычной вытяжки отличаются от телескопической вытяжки. Поэтому принцип изготовления короба для вытяжки, немного иной.


Короба для вытяжки на кухне

Расчет воздуховодов

Расчет воздуховодов вентиляции является одним из важнейших этапов проектирования системы подачи воздуха. Перед тем как приступить к непосредственному подбору площади сечения проводов, необходимо определить производительность вентиляции по воздуху.

Воздуховоды из пластика — это качественный и надёжный товар с длительным эксплуатационным сроком

Расчет производительности по воздуху системы вентиляции

Для начала необходим план объекта, на котором указаны площади и назначение всех комнат. Подача воздуха предусматривается только в те помещения, в которых люди находятся длительное время (гостиная, спальня, кабинет). Не подается воздух в коридоры, поскольку попадает туда из жилых комнат, а далее – в кухни и санузлы. Оттуда воздушный поток выводится через вытяжную вентиляцию. Такая схема предотвращает распространение неприятных запахов по дому или квартире.

Количество подаваемого воздуха для каждого типа жилого помещения рассчитывается с использованием МГСН 3.01.01. и СНиП 41-01-2003. Стандартным объемом на 1 человека в каждой комнате является 60 м³/ч. Для спальни эта цифра может быть уменьшена в 2 раза до 30 м³/ч

Также стоит отметить, что при расчете принимают во внимание только люди, длительно находящихся в помещении

Следующим этапом является расчет воздухообмена по кратности. Кратность показывает, сколько раз в час происходит полное обновление воздуха в помещении. Минимальным значением является единица. Это значение предотвращает застой атмосферы в комнатах.

Перед монтажом труб системы вентиляции производятся необходимые замеры и составляется технический проект

Исходя из вышесказанного, для определения расхода воздуха требуется вычислить два параметра воздухообмена: по кратности и по количеству людей, из которых выбирается большее значение.

Расчет по количеству людей:

L = N х Lnorm, где

L – мощность приточной вентиляции, м³/ч;

N – число людей;

Lnorm – нормированное значение расхода воздуха на человека (типовое – 60 м³/ч, в состоянии сна – 30 м³/ч).

Расчет по кратности воздухообмена:

L = b х S х H, где

L – мощность приточной вентиляции, м³/ч;

b – кратность воздуха (жилые помещения – от 1 до 2, офисы – от 2 до 3);

S – площадь помещения, м²;

H – вертикальные размеры помещения (высота), м².

После расчета воздухообмена для каждого помещения полученные значения суммируются для каждого метода. Большее и будет требуемой производительностью вентиляции. Например, типичными значениями являются:

  • комнаты и квартиры – 100-500 м³/ч;
  • коттеджи – 500-2000 м³/ч;
  • офисы – 1000-10000 м³/ч

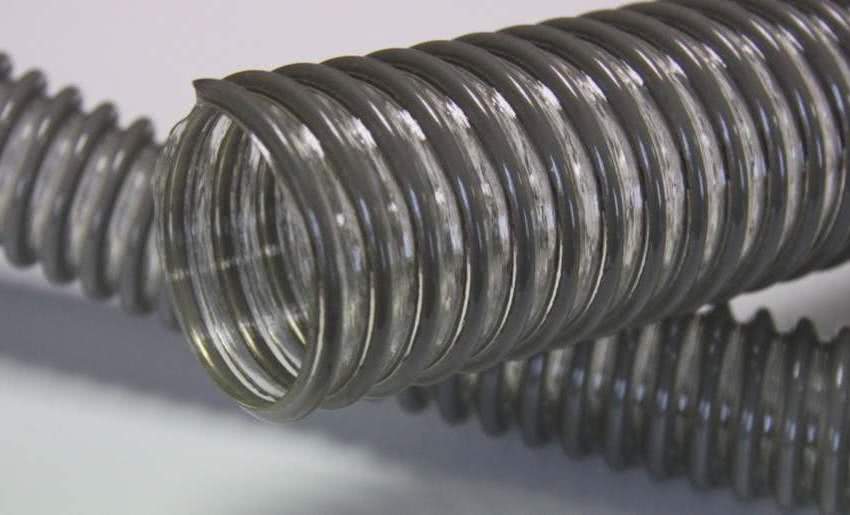

Шланги для системы вентиляции имеют лёгкий вес и высокие параметры гибкости

Методика расчета сечения воздуховодов

Для расчета площади воздуховодов необходимо знать объем воздуха, который должен по ним протекать за промежуток времени (согласно предыдущему этапу расчета) и максимальную скорость потока. Расчетные значения сечения снижаются с увеличением скорости прохождения воздуха, однако при этом возрастает уровень шума. На практике, для коттеджей и квартир значение скорости выбирается в пределах 3-4 м/c.

Стоит отметить, что использовать низкоскоростные проводы с большими размерами не всегда представляется возможным ввиду сложности размещения в запотолочном пространстве. Уменьшить высоту конструкции можно используя прямоугольные воздуховоды, имеющие при аналогичной площади сечения меньшие габариты, по сравнению с круглой формой. Однако монтировать круглые гибкие каналы быстрее и легче.

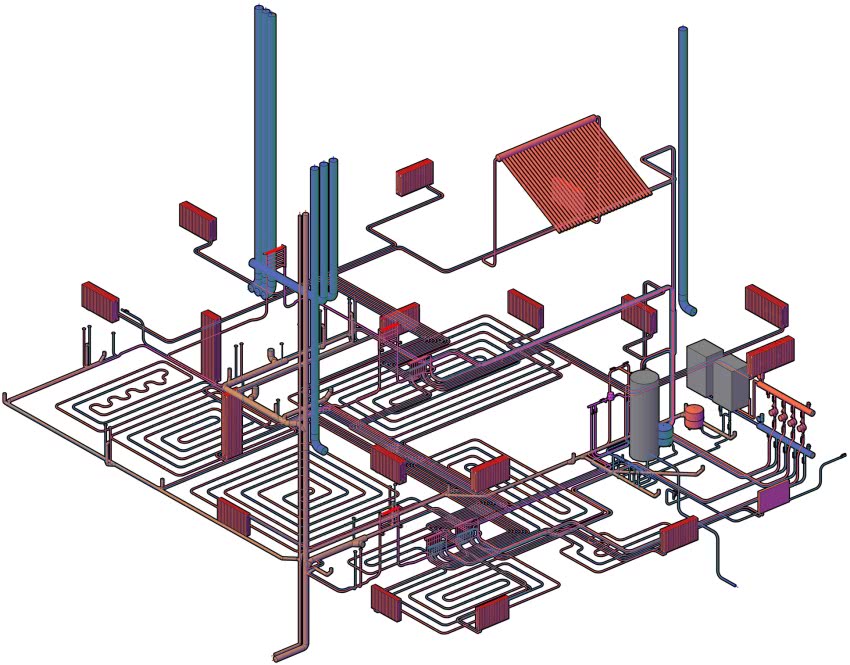

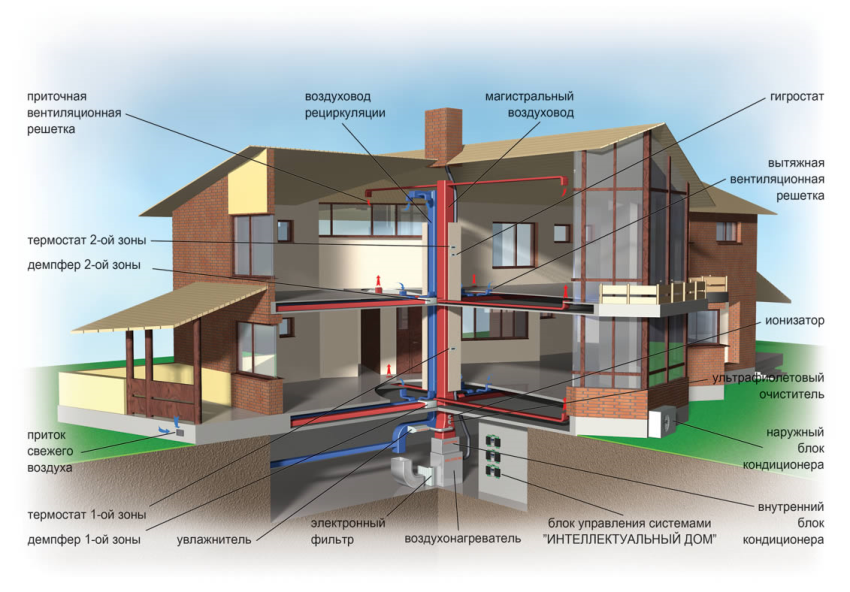

Компьютерное моделирование внутренних инженерных сетей вентиляции

Расчет площади воздуховода производится по формуле:

Sc = L х 2,778 / V, где

Sc – расчетный размер сечения провода, см²;

L – расход воздуха, м³/ч;

V – скорость воздуха в проводе, м/с;

2,778 – константа для пересчета различных размерностей.

Расчет фактической поперечной площади воздуховода круглого сечения производится по формуле:

Расчет фактической площади пластиковых воздуховодов прямоугольного сечения производится по формуле:

S = A х B / 100, где

S – площадь воздуховода фактическая, см²;

A и B – поперечные размеры воздуховода прямоугольного сечения, мм.

От того, насколько верно будет рассчитана система вентиляции, зависит качество оттока загрязнённого воздуха

Расчеты начинают с магистрального канала и проводят для каждой ветки. Скорость воздуха в главном канале может быть увеличена до 6-8 м/c. Следует добавить, что в бытовых вентиляционных системах, как правило, применяют круглые каналы диаметром 100-250 мм или с аналогичной площадью сечения прямоугольные. Очень удобно использовать для выбора пластиковых воздуховодов для вентиляции каталоги Вентс.

Вывод

Вытяжка является весьма нужным приспособлением на любой кухне. В условиях постоянной готовки — жарки, парки, варки — воздух становится пристанищем для огромного количества грязных частиц, которые не могут быть замечены глазом. Они впоследствии вдыхаются членами семьи и могут привести к неприятным последствиям.

Вытяжка — полезное устройство, но для гармоничного сочетания её вида с общим кухонным гарнитуром потребуется приобрести короб для вентиляции. Его легко можно заказать — такие короба для вытяжек предоставляет компания Леруа Мерлен, причём весьма высокого качества. Но при желании можно сделать и самостоятельно.

Итог строительства

Как мы уже заметили ремонт вентиляции дело непростое и на качественный ремонт, да еще и если не в одной комнате уйдет пара дней. Существенно облегчит задачу наличие нужного для ремонта электрического инструмента. Чтобы зрительно понять, как выглядит каждый шаг ремонта не лишним будет просмотр соответствующих видеозаписей в интернете.

ПОСМОТРЕТЬ ВИДЕО

В плане привлечения к ремонту специалистов не надейтесь дешево справиться с ремонтом: хотя фирмы и предлагают решить эту проблему быстро и без монументальных вложений конечная сумма выходит немаленькой. Поэтому лучше выполнить эту работу самостоятельно, ведь тут не наблюдается ничего сверхсложного, чего не под силу сделать рядовому человеку.
