Надёжная установка розетки в подрозетник

Что делать с алюминиевой проводкой

В старых домах вся проводка сделана из алюминия. Зачастую такие жилы обламываются, поэтому при попытке вставить новую розетку в уже имеющийся в стене подрозетник не получается подсоединиться. В этом случае потребуется нарастить провод. Использование обыкновенной скрутки недопустимо. Для выхода из ситуации можно применить специальные клееные колодки. Это даст возможность осуществлять наращивание медными проводами, что исключает окисление между двумя разными металлами. Добавив пару проводков по 10-15 см, можно подключить розетку.

Наращивание проводов

Установка силовых розеток для мощных потребителей

Если возникает необходимость запитать мощную электроплиту, духовой шкаф или прочее оборудование, то нужно не только выбрать силовую розетку, но и кабель большого сечения. Его пропускная способность должна соответствовать параметру потребления электроприбора. Провод для такого оборудования не должен иметь на своем пути скруток. Он не присоединяется к распаечной коробкам, а ведется напрямую к электрощитку. Это является обязательным правилом пожарной безопасности.

Частые ошибки

Распространенные ошибки, допускаемые при монтаже подрозетников:

1. Монтаж подрозетников до финишной отделки стен, что затрудняет последующее выравнивание поверхностей. При установке деталей с перекосом придется вынимать смонтированные коробки, а затем заделывать детали заново. Дополнительный слой штукатурки снижает вероятность контакта коронки и арматуры при сверлении.
2. Монтаж механизмов розеток в стены без переходных элементов. Подобный способ установки категорически запрещен, поскольку не обеспечивает изоляции материала стены от кабелей питания.
3. Перекос блока розеток по горизонтали и ошибочное определение расстояния между центрами монтажных коробок. Неправильное позиционирование приводит к образованию щелей между поверхностью стены и декоративной рамкой модуля розеток.
4. Запрещается использовать для фиксации подрозетников монтажную пену, поскольку материал не соответствует требованиям противопожарной безопасности. Существую негорючие пены класса В1, но прочность материала уступает гипсовым или алебастровым смесям.

Особенности монтажа с керамической плиткой

Сверление отверстий в керамической плитке имеет свои особенности. Здесь также нужно рассчитать глубину монтажа подрозетника, чтобы он располагался в одной плоскости с поверхностью стены. Иногда используется усложненный вариант, когда подрозетник изначально монтируется на стену, а уже потом монтируется плитка. В этом случае учитывается несколько параметров, слой клеящего раствора, толщина плитки и размеры подрозетников.

Определенную сложность представляет расчет места расположения отверстия под монтажную коробку. Его необходимо разметить и вырезать непосредственно в плитке и несоответствие в 3-4 мм уже будет критическим и не позволит установить подрозетник на свое место. В таких случаях прорезается новая плитка или вновь сверлится отверстие в самой стене. Нужно учитывать и расстояние между центрами подрозетников.

В более простом варианте делается штроба, после чего провод подводится к отверстию в стене без плитки. Место расположения отверстия и межосевое расстояние подрозетников должны быть размечены, после чего оно закрывается на период выравнивающей штукатурки стен и последующей укладки плитки. После высыхания раствора, на отмеченном месте в плитке прорезается отверстие под коробку.

Для резки плитки используется коронка для подрозетника с алмазным напылением. Такая насадка способна прорезать отверстие не только в плитке, но и в стене.

Как закрепить подрозетник в стене: монтаж и установка

Проводя электромонтажные работы, нередко приходиться сталкиваться с установкой подрозетников. Ведь в действительности, несмотря на название, используются они далеко не только для установки розеток. Допустим, для установки тех же выключателей также необходим подрозетник. Установка последних не является чем-то особенным или сложным, но вот как выбрать и как закрепить подрозетник в стене, знать будет совсем не лишним.

• Функция и виды подрозетников
• Подготовка перед работами
• Монтаж в бетон
• Установка в гипсокартон
• Работа с деревянной стеной
• Альтернативные методы создания отверстия
• Некоторые нюансы

Как правильно выбрать коронку для подрозетника

Коронка представляет собой короткий отрезок трубы с центрирующим сверлом и встроенными режущими элементами. Они могут быть обычными или иметь специальное напыление. Для изготовления режущих элементов используется твердые сплавы. Материал стены не только диктует, какой диаметр коронки для подрозетника выбрать, но и какой тип напайки для режущих элементов лучше всего подойдет для этих целей.

Распространенные виды напаек:

1. Твердосплавные – бюджетный и самый распространенный вариант. Материал подходит для непрофессионального использования. Он быстро изнашивается, поэтому коронки с такими напайками нельзя применять на стенах из особо прочного бетона.
2. Карбидно-вольфрамовые – универсальны, подходят для сверления любых материалов, включая керамическую плитку.
3. Алмазные – самый дорогой и стойкий вариант. Материал справляется с большими объемами работ, поэтому подходит для профессионального использования.

Выбор коронки для подрозетника зависит от материала, из которой построены стены

Оптимальный диаметр коронок для подрозетников в стенах из разных материалов

Стены из бетона или кирпича не налагают ограничений на величину подрозетников. Однако чаще всего используется стандартный размер, равный 68 мм. При этом диаметр коронки по бетону для подрозетников подбирается так, чтобы между коробкой и стеной был небольшой зазор, примерно – 5-10 мм. Это пространство впоследствии заполняется раствором, который после застывания надежно фиксирует стакан в гнезде.

Глубина гнезда также имеет значение. Когда в стене формируется отверстие и делается выборка бетона, нужно следить за тем, чтобы его глубина соответствовала глубине подрозетника. Желательно, чтобы кромка монтажной коробки по уровню совпадала с плоскостью стены. Чтобы гнездо не получилось слишком глубоким, можно сделать отметку на самой коронке и в процессе работы ориентироваться на нее.

В продаже можно найти небольшие коронки, которые используются для формирования гнезд под коробки диаметром 60 мм. Но лучше отказаться от таких цилиндров и применять стандартный вариант. Из-за того, что производители не придерживаются общепринятых размеров, существует вероятность того, что подрозетник не сможет войти в такое отверстие. Лучше закрыть лишние миллиметры раствором, чем столкнуться с подобной ситуацией.

Размеры коронок соответствуют стандартным габаритам подрозетников

С кирпичной стеной дело обстоит немного иначе. Монтажная коробка устанавливается так, чтобы ее кромка идеально совпадала не с плоскостью стены, а с финишной отделкой на ней.

В качестве отделки для стен из кирпича используется:

• вагонка;
• гипсокартонные листы;
• штукатурка и т.п.

Поэтому параметры гнезда подгоняются под толщину обшивки. В этом случае целесообразнее использовать глубокие подрозетники. Если высчитать толщину отделки заранее не представляется возможным, допускается сверление поверхности уже после того, как проведены чистовые работы.

Если требуется монтаж розетки в гипсокартонную стену, для этих целей используется специальная коронка для ГКЛ. Нельзя ни в коем случае использовать цилиндры для бетона. Они повредят материал. Для работы берутся стандартные размеры коронки для подрозетников в гипсокартоне – 68 мм. Сама коробка фиксируется в стене за счет собственных креплений.

Для сверления отверстий в бетонных стенах используются специальные инструменты и насадки

Несмотря на то, что многие производители не придерживаются общепринятых величин, все же существует единый стандарт. Поэтому ошибиться с размером монтажной коробки

очень сложно. Даже не имея под рукой розеток и выключателей, можно делать разметку и сверлить отверстия по стандарту, не боясь, что потом под них будет сложно купить фурнитуру.

• Охранная сигнализация для гаража: 9 советов по выбору
• Базальтовые маты и их применение: лаконично о популярном материале

Правила монтажа

Все установочные подрозетники имеют функциональные элементы для облегчения монтажа.

Конструкция зависит от материала вертикальных ограждений:

• В полые перегородки из гипсокартона коробки ставят с помощью специальной фиксационной системы распорных лапок.
• В пористых материалах стен применяют кожухи упрощенного строения для монтажа в подготовленные ниши при штроблении.
• Для бетонных поверхностей используют гладкие коробки, их надежно фиксируют быстросхватывающимися растворами на основе гипса и алебастра и дюбелями.

В гипсокартон

Распорные лапки или ушки — основное отличие коробок под розетки для фиксации в гипсокартоне. При таком креплении, если все размечено правильно, алебастр не потребуется.

Правила монтажа подрозетников в гипсокартон:

• Коронкой с зубчатым краем сверлят отверстие в панелях так, чтобы диаметр точно совпадал с размером коробки.
• Саморез фиксируют отверткой, при этом лапки расходятся в стороны, прижимают подрозетник к стене.
• Стандартное расстояние между ушками — 83 мм.

В бетон

Бетонные стены сверлят перфоратором. Если применять ударную дрель, понадобится в полтора раза больше времени. Обычная дрель не подходит для работы с бетоном.

Сначала на стене делают разметку для основного сверла. Дальнейшие процессы:

• Наконечник вставляют в метку, начинают сверление.
• После достижения граничной глубины убирают коронку.
• Выбивают центральную область в черте реза, применяют перфоратор-отбойник или действуют зубилом и молотком.

Под штукатурку и плитку

Разводку проводки в доме делают чаще всего до штукатурных работ или перед облицовкой стен плиткой. Этот момент учитывают при сверлении выемок для подрозетников. Края коробок должны быть вровень со штукатурным слоем или плиточным покрытием, чтобы розеточная крышка прилегала к поверхности без щелей.

Варианты установки коробок в таких случаях:

• Край подрозетника выставляют над стеновой поверхностью на 7 — 10 мм (раствор 2 — 5 мм + толщина плитки 5 мм).
• Формируют отверстие под кожух, заводят в него провода, но сам подрозетник не крепят, а монтируют точно по краям после облицовки или штукатурки.

Вечный вопрос: устанавливать подрозетники до или после штукатурки

Если поверхность покрыта гипсокартоном — такой проблемы нет. А что делать при установке подрозетников в кирпичной или бетонной стене?

На самом деле, с технической точки зрения нет никакой разницы. Можно точно рассчитать высоту посадки: главное – чтобы подрозетник не торчал, даже на 1 мм. Если край будет утоплен на 3–5 мм, это не страшно. Монтажная площадка розетки упрется в стену, а для крепления воспользуйтесь более длинными шурупами.

При выборе последовательности (до или после штукатурки) следует учесть один нюанс: если кромка установленных подрозетников будет выступать над плоскостью стены, как вы будете ровно наносить штукатурку?

Поэтому, оптимальный вариант: высверлить ниши, затем отштукатурить стены (останутся дыры для розеток с неровными краями), а после этого аккуратно подчистить кромку отверстий. Перед тем, как вмонтировать подрозетники, придется восстановить разметку.

Далее — ничего нового. Монтируем подрозетники на алебастр, ждем пока высохнет. Останется немного подровнять края.

Правда окончательного высыхания придется ждать несколько часов. Зато смесь будет во много раз прочнее.

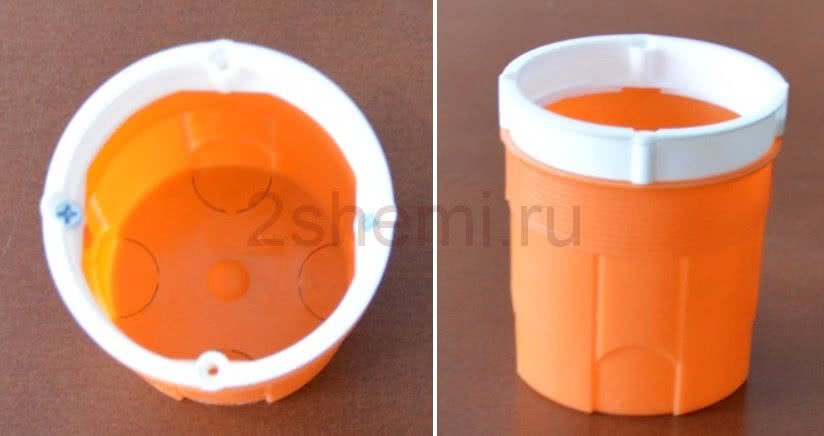

Как углубить подрозетник?

Чтобы не пришлось покупать новые более глубокие банки, если в стене позволяет место приобретите так называемые углубляющие кольца. Они доступны в двух стандартных глубинах, 12 и 24 мм.

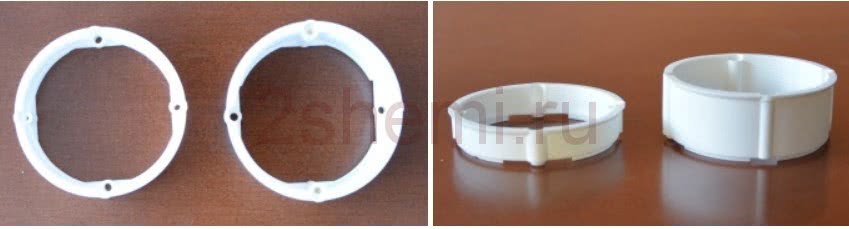

Кольцо монтируется сверху коробки с помощью винтов, входящих в комплект. Эти винты не могут быть использованы одновременно для сборки сетевого гнезда / выключателя, поэтому закупайте дополнительные винты при покупке колец.

Кроме того на рынке есть негорючие и не содержащие вредных веществ короба. В случае пожара они не выделяют вредных веществ.

Если вы хотите что-то добавить к сказанному выше, задать вопрос или — пишите в поле ниже.

Разновидности монтажных коробок

Производители выпускают разные виды подрозетников для установки в стенах с различными характеристиками.

• Кирпичное, бетонное, пеноблочное основания имеют плотную твердую структуру. Поэтому в них можно устанавливать подрозетники с обычной гладкой поверхностью. Изделия достаточно надежно зафиксировать гипсом, алебастром в подготовленном отверстии.
• Гипсокартонные стены, перегородки являются пустотелыми. Как закрепить подрозетник в стене из такого материала? Для решения задачи изделия оснастили специальными приспособлениями – металлическими или пластиковыми прижимными лапками, которые расположены на нарезном металлическом основании. При установке их положение регулируется таким образом, чтобы закрепить коробку в стене.

Вышеописанные изделия предназначены для скрытого типа монтажа. А как установить коробку под электророзетку внизу стены, у плинтуса? Для таких случаев есть приспособления, позволяющие устроить наружную точку подключения. Их фигурная форма края позволяет крепить подрозетник на стандартный плинтус.

Какой подрозетник можно выбрать по форме:

• круглый,
• овальный,
• квадратный.

Какие подрозетники лучше в конкретной ситуации, определит мастер, выполняющий работу. Первые являются наиболее распространенными. Монтаж подрозетника круглой формы несложен, так как легко подготовить соответствующее отверстие. Овальные идеально подходят, если требуется установить 2 или 3 механизма. Квадратные имеют внутреннее пространство большее, чем у круглых или овальных, поэтому позволяют легко поместить рабочий механизм, оставить небольшой запас провода (на случай его повреждения).

Параметры монтажных коробок

Перед тем как выбрать подрозетник, определитесь с нужными параметрами изделия. Он имеет значение так как:

1. Внутренний объем чаши должен полностью без зазоров вмещать механизм точки подключения.
2. Внешние параметры монтажной коробки определяют размер специальной насадки на дрель (коронка для подрозетника), с помощью которой подготавливается отверстие в стене.

Существует несколько размеров монтажных коробок. Самыми используемыми являются: внутренний диаметр подрозетника от 60 до 65 мм, глубина от 40 до 45 мм. Наибольший наружный диметр таких устройств составляет 68 мм. Чтобы выбрать правильный размер подрозетника, перед покупкой в магазине примерьте, как помещается в него механизм.

Соединительные элементы монтажных коробок

Производители выпускают различные размеры подрозетников и виды. Одинарные монтажные коробки часто имеют приспособления (замки или тоннели), позволяющие сцепить до 5 изделий в один блок. При этом расстояние между центрами подрозетников должно равняться 71 мм. Этот параметр является стандартным для установки точек подключения. Элементы размещаются в ряд горизонтально или вертикально, на поверхности стены объединяются общей лицевой рамкой. Также для монтажа сразу нескольких точек подключения в одном месте выпускают цельные двойные, тройные и т. д. приспособления.

Элементы для соединения изделий в блоки бывают:

• Несъемными (тоннели для провода, замки-крепления). Сквозные детали служат местом расположения жил. При необходимости 2 части разных изделий можно объединить. Если эти части мешают установке в подготовленное место, их нужно удалить.
• Съемными. Приспособления подбираются отдельно. Это удобно при установке одного короба, но требуются дополнительные подсчеты.

Диаметр

Для круглых коробов под бетон производители разработали иную систему классификации:

• Диаметр подрозетника. Обозначается буквой D. Самые ходовые параметры: 60, 64, 65, 68, 70 и 75 мм. Чтобы розетка или выключатель идеально поместились внутри кожуха, у них должен быть аналогичный диаметр механизма.
• Глубина. Обозначается буквой H. Типичные размеры: 40, 42, 45, 60 и 62 мм. Бывают изделия с глубиной до 80 мм. Они нужны для внутреннего размещения клеммных колодок, если проводка не оборудована распаечными коробками.

Это расстояние, которое нужно отсчитать между отверстиями под сверление при установке коробки. По стандарту оно равняется 71 мм, но некоторые в большую или меньшую стороны.

Критерии выбора и основные требования

Современный строительный рынок предлагает большое разнообразие установочных коробок, поэтому надо знать, на что обратить внимание при выборе изделий такого типа:

Размеры

Основным параметром изделий является диаметр, стандартное значение которого лежит в пределах 68-72 см, однако существуют и другие разновидности. Конкретный выбор зависит от используемых электротехнических приборов. Еще одним важным параметром можно назвать высоту подрозетника. Это значение должно соответствовать расстоянию от основной стены до гипсокартонного листа.

Наибольшей популярностью пользуются изделия в форме цилиндра. Также изделия могут иметь квадратную, прямоугольную или овальную форму. Геометрия, отличная от цилиндра, имеет одно преимущество: гораздо больший объем. Это позволяет разместить внутри устройства много проводки.

Количество ячеек

В большинстве случаев установочная коробка представлена в одиночном варианте. Но бывают ситуации, когда необходимо рядом разместить несколько розеток или выключателей. В этом случае можно использовать подрозетники, состоящие из двух, трех и даже четырех гнезд. Такие изделия удобны, но их монтаж более сложен. Решить проблему помогают одиночные элементы, имеющие специальные соединители.

Материал изготовления

Этот критерий особенно важен при выборе установочных коробок, поэтому к нему предъявляются особые требования. Если изделие изготовлено из пластмассы, то материал должен быть достаточно прочным. Пластмассовая коробка должна быть жесткой, а не хрупкой. Элемент должен быть отлит аккуратно, чтобы на поверхности не наблюдалось подтеков. Предпочтение лучше отдать пластиковым коробкам с такими же фиксирующими скобами. Крепежные элементы должны быть ровными и надежными. Материал для изготовления установочной коробки в гипсокартонные стены должен отвечать требованиям пожарной безопасности. Чтобы предотвратить возгорание от короткого замыкания, необходимо выбирать изделия из самозатухающей пластмассы.

Монтаж по стене с кафелем

Следует помнить, что кафель — довольно хрупкий материал

Если выполняется установка коробки на стену, облицованную плиткой, диаметр отверстия под розетку остаётся стандартным — 68-70 мм. Специалисты рекомендуют делать гнездо еще до укладки кафеля. Здесь предварительно наносят разметку на панель и на выбранный блок кафеля. Сначала делают гнездо в стене. Его глубину первично не делают очень большой, поскольку она увеличится за счет уложенной на клей плитки. А это дополнительные 1,5-2 см.

Кафель сверлят на полу, проложив специальный щит из дерева или гипсокартона. Для реза плитки можно использовать перфоратор с алмазной коронкой, ручную пилу или электролобзик с вольфрамовой нитью, балеринку, победитовые сверла. Самый ровный рез получается при работе высечными ножницами или насадкой на перфоратор. Перед выполнением работ керамический блок желательно замочить на час в холодной воде. Это усиливает прочность материала.

Если стена уже облицована кафелем, рез нужно делать только коронкой.

Частые ошибки

Распространенные ошибки, допускаемые при монтаже подрозетников:

1. Монтаж подрозетников до финишной отделки стен, что затрудняет последующее выравнивание поверхностей. При установке деталей с перекосом придется вынимать смонтированные коробки, а затем заделывать детали заново. Дополнительный слой штукатурки снижает вероятность контакта коронки и арматуры при сверлении.
2. Монтаж механизмов розеток в стены без переходных элементов. Подобный способ установки категорически запрещен, поскольку не обеспечивает изоляции материала стены от кабелей питания.
3. Перекос блока розеток по горизонтали и ошибочное определение расстояния между центрами монтажных коробок. Неправильное позиционирование приводит к образованию щелей между поверхностью стены и декоративной рамкой модуля розеток.
4. Запрещается использовать для фиксации подрозетников монтажную пену, поскольку материал не соответствует требованиям противопожарной безопасности. Существую негорючие пены класса В1, но прочность материала уступает гипсовым или алебастровым смесям.

• https://mailtrain.ru/steny/chem-zakrepit-podrozetnik-v-betonnoj-stene.html
• https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/razmery-podrozetnikov.html
• https://kak-sdelano.ru/elektrica/ustanovka-podrozetnikov
• https://skbalkon.ru/processy-i-tehnologii/diametr-podrozetnika.html
• https://1beton.info/maloetazhnoe/otdelka/ustanovka-podrozetnikov

Как установить подрозетник в бетонную стену

Бетонное основание одно из самых прочных оснований стенового ограждения. Вертикальные панели представляют собой железобетонные плиты. Если слой штукатурки (2 – 3 см) позволяет в своём массиве спрятать провода, то для устройства посадочного места подрозетника потребуется сверлить бетон. А для этого понадобится специальный инструмент.

Установка подрозетников в бетонеИсточник prom.st

Не стоит доверять советам, как закрепить подрозетник в бетонной стене с помощью дрели и сверла с победитовым наконечником, или что ещё хуже выполнить работу зубилом и молотком. Это могут посоветовать те люди, которые никогда не делали это своими руками. «Упрямый» бетон поддаётся только перфоратору.

Инструмент

Сделать проём в бетонной стене под одно посадочное место без помощи перфоратора может занять целый день трудоёмкой и пыльной работы. Универсальный электроинструмент, оснащённый коронкой или специальным сверлом, в режиме перфорации довольно легко справляется с мелкими и глубокими отверстиями. Овладеть управлением перфоратором может без труда любой обитатель жилища. Если в обиходе не окажется инструмента, то его берут напрокат.

ПерфораторИсточник cmp24.ru

Можно сделать множество отверстий сверлом и выбить бетон зубилом, но лучше всего делать это коронкой с алмазными насадками или победитовыми зубцами. Они снабжены свёрлами, которые центрируют вход режущей насадки в массив бетона. Если дальнейшему проходу перфоратора мешает арматура железобетонной стены, то её можно перерезать старой б/у коронкой.

Уровень будет нужен для обозначения горизонтальной линии группы розеток. Для нанесения разметки понадобится карандаш и линейка.

Коронка по бетонуИсточник static-eu.insales.ru

Разметка

Определение мест расположения выключателей и розеток регламентируется Правилами установки электрооборудования (ПУЭ). Розетки в жилых помещениях должны быть размещены на расстоянии не менее 30 см от пола. Для выключателей этот размер составляет минимум 90 см. Раздаточные коробки не должны быть ближе к оконным и дверным проёмам, чем 10 см. Точки подключения к электрической сети располагают на расстоянии не менее 50 см от газопроводных труб.

Разметку подрозетников на стене делают после подведения скрытой проводки. Точки центров посадочных мест объединяют в одну линию. Её прочерчивают карандашом или маркером под уровень. В случае установки одиночных подрозетников расстояние между точками будет равно 71 мм. Если стаканы объединены в один блок, то нужно добавлять длину межблочных элементов, то есть расстояние между центрами будет равняться 71мм + 6 мм = 77 мм. Это не догма. Лучше самостоятельно проверить размеры линейкой.

Разметка выключателей, розеток и раздаточных коробокИсточник chebo.biz

Что такое установочная коробка

Установочная коробка или подрозетник — это специальное изделие, с помощью которого осуществляется монтаж электрических розеток и выключателей и их надежная фиксация в пустотелой конструкции из ГКЛ.

Подрозетник для гипсокартона внешне не отличается от аналогичных изделий для бетонных или кирпичных стен. Размеры всех изделий такого типа стандартные, элементы фиксации практически одинаковые. Однако установочная коробка для гипсокартона имеет одну отличительную особенность: изделие оснащено двумя дополнительными винтами для фиксации в гипсокартонной стене. Длина винтов определяется глубиной подрозетника. На концах винтов имеются металлические лапки, для их первоначального положения на корпусе коробки сделаны специальные углубления, поэтому установка подрозетника в монтажное отверстие проходит без проблем. В процессе закручивания винта происходит поворот лапки на 90 0 , и она начинает наворачиваться на винт. В результате движения лапка плотно прижимает корпус коробки к гипсокартонной стене.

Работаем с арматурой

Замена подгоревшей

В таком случае оптимальный вариант – установка накладной розетки в старый подрозетник, тем более что розеточные колодки отдельно не продаются, а старый подрозетник, возможно, повело от времени.

Перенос

Модульный блок

Перенос розеток на новое место в процессе обшивки стен сводится к наращиванию кабеля до нужной длины и прокладки его в обрешетке до начала собственно обшивки. Сращивание проводов производится как описано выше. Кабель ведут параллельно полу на высоте старой розетки, прикрепляя к стене хомутиками. Новую розетку монтируют либо на обшивку, либо на базовую стену, см. ниже

Важно на новом месте оставить достаточно длинный, от 15 см, «хвост» кабеля, это упростит монтаж розетки

Если же стены отделаны, а розетку необходимо «вытащить» из-за шкафа, да еще и добавить гнезд, то лучший вариант – угловой модульный блок, см. рис. Его можно на штатных креплениях установить в углу, под подоконником или в любом подходящем месте. В старую розетку блок просто включается вилкой навсегда.

Но старую розетку, перед тем как загородить, необходимо перебрать: полностью разобрать, зачистить все внутренние контакты (скажем, контактных ламелей с клеммой) и собрать на холодном припое. Клеммы перед заделкой в них проводов также смазать припоем. Непосредственно перед включением блока снять крышку розетки, смазать припоем контактные ламели, поставить крышку, включить блок и больше не трогать. При соблюдении этих правил старая розетка никогда не напомнит о себе.

Монтаж на бетон

Для установки розетки в бетонную стену важно знать толщину будущей отделки: край подрозетника должен быть вровень со стеной плюс-минус 1,5 мм. Стандартная высота подрозетника – 40 или 44 мм. При «пухлой» отделке может понадобиться подушка из фанеры, слева на рис

Крепить подрозетник желательно саморезами в дюбелях. Если в нем крепежные отверстия не предусмотрены, их можно просверлить самому, но линия крепежных отверстий должна располагаться перпендикулярно линии контактов, на рис. – справа!

При «пухлой» отделке может понадобиться подушка из фанеры, слева на рис. Крепить подрозетник желательно саморезами в дюбелях. Если в нем крепежные отверстия не предусмотрены, их можно просверлить самому, но линия крепежных отверстий должна располагаться перпендикулярно линии контактов, на рис. – справа!

Установка подрозетников на бетон

Если стена уже отделана, или отделка будет тоньше, нужно коронкой выбрать под подрозетник лунку с запасом по диаметру и глубине. Перед установкой подрозетника лунку заполняют алебастровым или гипсовым раствором. Затем быстро выравнивают подрозетник и, пока раствор не схватился, заворачивают в него пару «блошек» для надежности, см. рис. в центре.

Выравнивать подрозетник удобно по шаблону из фанеры или доски толщиной в высоту отделки, с отверстием по диаметру подрозетника. Но самое главное – перед установкой подрозетника не забудьте продернуть в него кабель! Законы Мэрфи, знаете ли.

Установка в гипсокартон

Установка розетки в гипсокартон производится с помощью специальных подрозетников для гипсокартона со скользящими (слева на рис.) или поворотными (в центре там же) фиксирующими упорами.

Подрозетники для гипсокартона

Технология элементарна:

• Коронкой сверлят отверстие 67 мм.
• Выводят в него кабель, продергивают в подрозетник.
• Ставят подрозетник на место.
• Если упоры скользящие, тянут ленту-фиксатор до упора и откусывают лишнее.
• Если упоры поворотные, до упора завинчивают тянущие их саморезы; лапки сами повернутся как надо.
• Зачищают провода, заводят в клеммы, ставят в подрозетник колодку до упора и, поочередно заворачивая, затягивают винты лапок колодки.
• Ставят крышку, проверяют прилегание к стене; при необходимости ослабляют винты лапок колодки и регулируют ее.

Установка подрозетника в гипсокартон с повышенной надежностью

Если лист гипсокартона еще не на стене, есть накладные розетки и подрозетник с поворотными лапками, можно закрепить розетки понадежнее (см. рис.справа):

1. Пером и лобзиком выбирают отверстие под металлическую обойму розетки.
2. Сверлят отверстия под саморезы лапок подрозетника.
3. Стягивают обойму с подрозетником в пакет; упоры подрозетника при этом не нужны.
4. Устанавливают колодку и крышку розетки.

При описанном способе монтажа розеток в гипсокартон под обоймой колодки образуется большое пространство, что облегчает заделку кабеля и возможное его наращивание в дальнейшем.

Классификация подрозетников

Подрозетники классифицируются по нескольким признакам.

По материалу:

1. пластмассовые. Наиболее распространены. Стоят недорого, достаточно долговечны;
2. металлические. Превосходят предыдущий вариант по прочности и надежности, но применяются мало, поскольку качеств пластика для крепления розетки вполне достаточно. К тому же при использовании металлического подрозетника возрастает вероятность короткого замыкания в нем. Применение этих изделий, благодаря их негорючести, оправдано при устройстве скрытой проводки в стенах из бревен или бруса. Их устанавливают, обмотав базальтовым картоном или иным негорючим теплоизолятором.

Конструктивно:

1. для установки в полнотелые стены. Конструктивные элементы имеются только внутри — отливы для крепления розетки;
2. для установки в каркасную стену. Помимо отливов внутри, имеют снаружи прижимные планки и отбортовку на торце. При вращении связанных с планками винтов обшивка стены зажимается между ними и отбортовкой.

По способу установки:

1. встраиваемые. Имеют вид стакана, устанавливаются в отверстие в стене;
2. накладные. Это пластина, прикручиваемая к стене дюбелями. Накладные розетки устанавливаются не только в помещениях с низкими требованиями к эстетике (гаражи, хозпостройки), но иногда и в жилых. Например, над плинтусом, если провод проложен за ним.

По форме:

1. круглые. Самый распространенный вариант;
2. овальные. Применяются для установки двух устройств, например, розетки и выключателя;
3. квадратные. Встречаются редко. В основном такую форму имеют накладные подрозетники.

Подрозетник для каркасной стены можно установить в полнотелую — необходимо только откусить плоскогубцами прижимные планки. Установить подрозетник для полнотелой стены в каркасную нельзя.

Подготовительные работы

Установке розеток предшествует предварительная подготовка, включающая выбор места размещения коробки, определение количества точек питания, к какому участку электросети будет осуществляться подключение, выбор трассы прокладки штробы. В результате создаются электрическая схема подключения и чертеж строительных работ. Также подбираются необходимые материалы, оборудование и инструменты.

Материалы и инструменты

Электрическая часть базируется на розетках в комплекте, кабелях необходимого сечения. Для монтажа также потребуются: крестовая отвертка (на 2 мм), отвертка шлиц (на 4 мм), паяльник, припой, плоскогубцы, бокорезы, пинцет, нож. Формирование штроб осуществляется штроборезом (болгаркой).

Места установки подрозетников создаются перфоратором (ударной дрелью) с алмазной коронкой, необходимо также сверло с победитовым наконечником, насадка-лопатка. Потребуется молоток и зубило для очистки штроб и углублений под розетки. Строительная часть работ потребует иметь карандаш, рулетку, шпатель, гипсовую или алебастровую шпатлевку, жидкую грунтовку.

Разметка

Карандашом с помощью уровня делают разметку.

На стену карандашом с помощью уровня наносятся горизонтальные и вертикальные линии, по которым пройдет прокладка штроб под провода. Отмечается на стене центр размещения розетки. Сделать установку нескольких единиц также просто. Для этого отмечают центр крайнего элемента блока.

Затем от него с шагом 71 мм (стандарт межосевого расстояния подрозетников) отмечаются строго по горизонтали центры остальных розеток. Высоту от пола можно установить любую, однако, есть европейский стандарт высоты — 300 мм. Разметка должна соответствовать общему замыслу так, чтобы минимизировать использование внешних электрических удлинителей.

Похожие записи:

Сначала грунтуют или шпаклюют: нужно ли грунтовать стены перед финишной или стартовой шпаклевкой Светодиодные ленты в интерьере комнат Обрешетка под профнастил: выбор, расчет, технология установки Алгоритм расчета неразветвленной цепи однофазного переменного тока Для чего нужна гроверная шайба Как приготовить раствор для штукатурки печи: состав, пропорции
