Печь-барбекю из кирпича своими руками: чертежи и порядовка

Особенности конструкции

Барбекю из кирпича представляет стационарную конструкцию очага, размещенную на улице. Проектируя данную конструкцию, следует учитывать ее особенности, чтобы правильно разместить.

Разновидности конструкции

Существует 2 вида уличного барбекю – одиночные конструкции и конструкции, входящие в комплекс печных устройств.

Первый вариант конструкции представляет открытый или закрытый очаг с набором вспомогательных элементов, таких как вертела, шампуры или решетки, установленные над очагом горения.

Если конструкция открытая, не имеющая купольного свода и дымохода, то ее допустимо располагать на открытом пространстве, соблюдая все требования правил пожарной безопасности.

Барбекю открытого типа

На самом деле, особенно в условиях недостатка площади территории приусадебного хозяйства, соблюдение таких мер связано с рядом трудностей.

Если за основу брать конструкцию с дымоходом, то ее можно расположить, как на открытом воздухе, так и под навесом, а то и в беседке.

В таком случае, хозяин может придать данной конструкции целый ряд функций, не ограничиваясь исключительно приготовлением продуктов на жаре от перегоревших дров или древесного угля. Рядом с барбекю можно установить печь с варочной поверхностью, зарезервировать места для хранения дров, установить поверхность для разделки продуктов. Поэтому в данном случае имеется смысл говорить о целом комплексе, предназначенном для приготовления на улице различных блюд.

Несмотря на это, следует учитывать тот факт, что это вспомогательные сооружения, требующие особого подхода при их размещении на участке. Такое строительство необходимо осуществлять, учитывая расстояние к основной постройке, учитывая границы соседних участков, а также учитывая расположение зеленых насаждений.

Если имеется ввиду целый комплекс, то имеет смысл говорить о различных «удобствах», таких как наличие воды, централизованной канализации, а также наличие электричества. Поэтому зона отдыха должна располагаться как можно ближе к инженерным сооружениям, чтобы не было проблем с подключением. Если такой возможности нет, то печь барбекю лучше расположить рядом с основной постройкой со стороны кухни, хотя провести воду и электричество не так уж и сложно, за исключением канализации.

Конструкционные решения

Если конструкция стационарная и из кирпича, то без хорошего фундамента не обойтись. Для подобной конструкции наиболее оптимальный вариант – это плита.

Плита – это универсальное основание, которое прекрасно выполняет свои функции на различных грунтах. Если воспользоваться мелко заглубленным ленточным фундаментом, то он может не выдержать, если не учесть характера грунта и на кирпичной кладке могут появиться трещины.

Многие считают, что на плиту уходит много бетона, но такая конструкция, как печь барбекю, не потребует большого количества бетона.

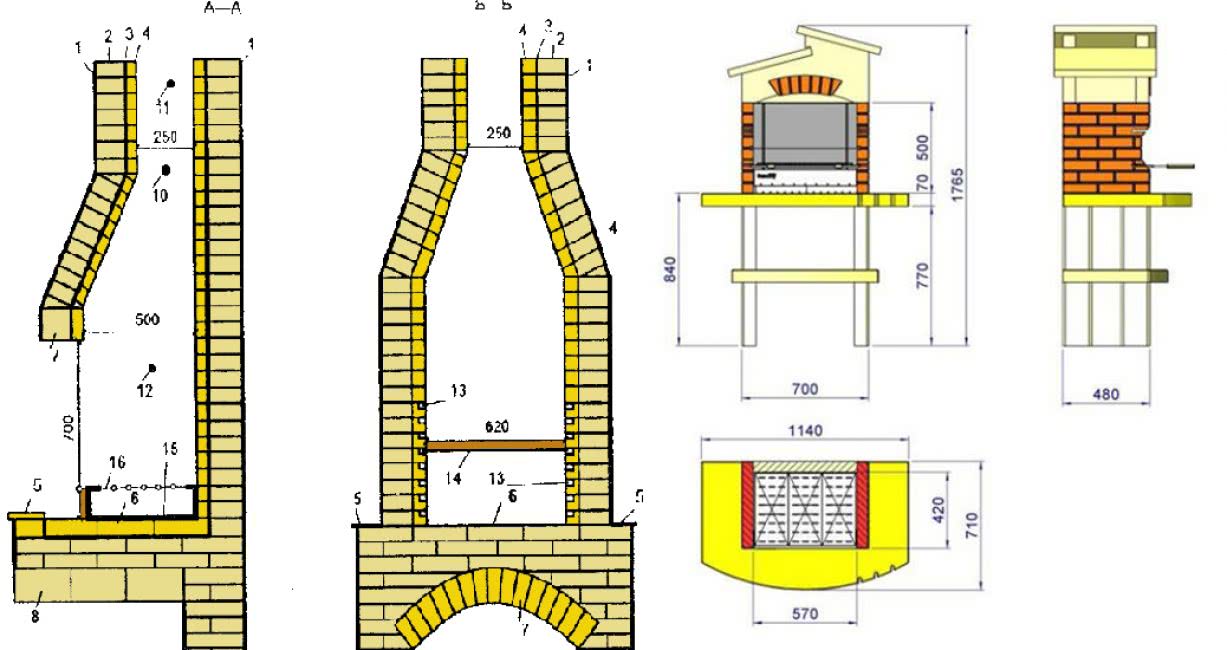

Порядовка: как сложить мангал из кирпича

Несмотря на то, что мы разбираем несложный в строительстве уличный мангал из кирпича, порядовка укладки кирпича (схема) составляется заранее, с учетом выбранных габаритов и конфигурации. Удобнее всего делать это на листе в клетку.

Как класть кирпич? Наиболее простой способ укладки — со смещением каждого ряда на половину кирпича по отношению к предыдущему. Первые два ряда выкладываются сплошными. Самый первый ряд складывается из цельных кирпичей, без половинок.

Нижняя часть мангала — это цоколь. Схема кладки — от углов к центру по намеченным заранее линиям. Через каждые 3 ряда необходимо проверять правильность укладки уровнем и отвесом, выкладывать сетку для армирования.

Высота цоколя зависит от проекта. В нем могут быть одна или несколько ниш, где хранят дрова, уголь и прочую утварь. Выкладывается он сплошной кладкой.

Центральная часть конструкции — топливник. Основание для жаровни заранее отливается из бетона с армированием или выкладывается из кирпича. Если по проекту сооружаются арки для топливника и ниш, применяется кружало. Для равномерного распределения кирпичей между ними вставляются щепки.

Зазоры одинаковые, примерно 1 см. Лишь после полной выкладки арки пространство между кирпичами смачивается и заполняется раствором. Застывать выложенную арку оставляют с кружалом на день-два.

Если мангал будет использоваться еще и в качестве барбекю, следует заранее озаботиться возможностью установки решетки. Для нее оставляют небольшой выступ, или несколько выступов, чтобы решетку можно было размещать на разных уровнях. Устанавливают ее на стержни арматуры, вделанные в стенки мангала.

Совет: если оставлять между кирпичами небольшие зазоры при укладывании топливника, при использовании мангала в дальнейшем благодаря проникающему в щели воздуху горение будет лучше.

Жаровню укладывают на металлические уголки, которые крепятся к кладке штырями. Учтите это собирая дачный мангал из кирпича своими руками (фото правильно сложенного топливника ниже).

Важно! Недопустимо попадание атмосферных осадков на незаконченную кирпичную кладку. Если начался дождь — ее необходимо тщательно укрыть полиэтиленом

Последний этап — сооружение дымохода. Его наличие позволяет дольше сохранять жар в мангале и отводить дым. Для дымовой трубы кладку продолжают выкладывать, постепенно сужая ее кверху. Делается это путем смещения кирпичей в рядах. Смещение производится не более, чем на треть кирпича — в противном случае сооружение может оказаться неустойчивым.

Особенность: труба — тяжелая часть, для ее установки требуются опорные колонны.

Если выкладка кирпичной трубы кажется слишком сложной — можно установить металлическую. По окончании кладки нужно произвести обжиг стенок топливника. Для этого разжигают дрова в очаге и по максимуму повышают жар.

Сооружение жаровни, установка казана или поддона проводятся на заключительном этапе. После этого проводят декорирование. При наличии столешницы, ее можно оформить плитой из керамогранита. Сам мангал облицовывают штукатуркой, декоративным камнем, облицовочной плиткой и т.д.

Мы рассмотрели, как самому сделать мангал из кирпича. Отдельный вопрос — защита сооружения от вымывания раствора. Задача решается путем обработки специальными составами. Это может быть термостойкий лак, масляный пропиточный состав для печей и каминных кладок, силиконовый гидрофобизатор, вдобавок защищающий и от появления микроорганизмов в кладке.

Чтобы обеспечить пожарную безопасность, мангал для дачи обкладывают тротуарной плиткой. Помимо защиты от пожара, она создаст ровную, удобную площадку. В непосредственной близости от мангала не должно быть легко воспламеняющихся предметов. Для декора выбирают только негорючие, жаропрочные материалы.

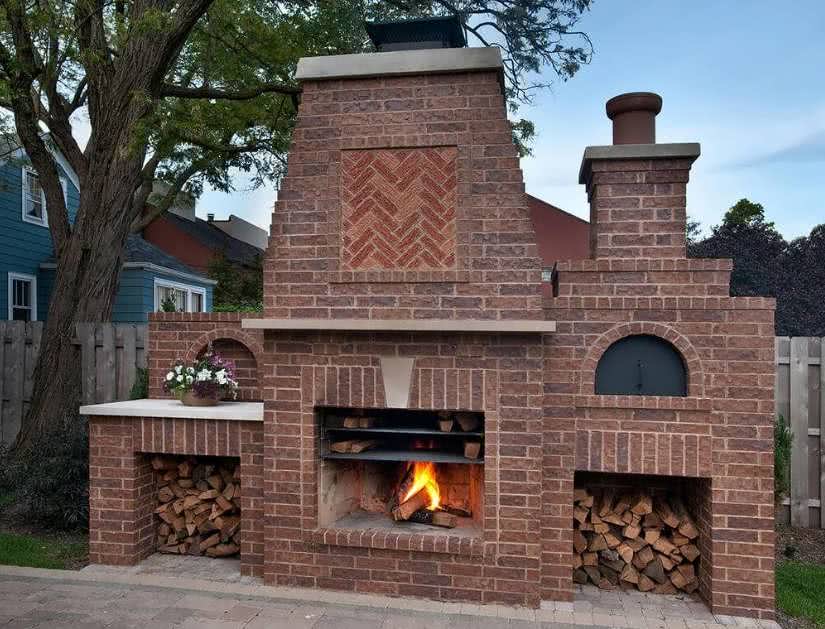

Мангал-барбекю

Конструкция строится в такой же последовательности, что и предыдущие атрибуты для жарки мяса. Особенность ее в том, что в ней используется специальная сетка, на которой готовятся блюда.

Отличие такого сооружения в том, что оно объединяет два объекта для приготовления еды: мангал и барбекю. Мангал представляет собой прямоугольную чашу с отверстиями в нижней части. Барбекю считается одним из наиболее удобным и функциональным девайсом для приготовления мясных продуктов и овощей.

Мангал-барбекю

Такие девайсы для приготовления еды можно сооружать как мобильные, тоесть переносные, а также стационарные. В каждой из них есть свои преимущества. Переносные мангалы-барбекю удобны тем, что их можно ставить в любом удобном месте. Положительным качеством стационарных кирпичных конструкций считается то, что они более прочны и их можно использовать на протяжении многих лет. Чаще всего они предусматривают наличие заслонок, с помощью которых можно регулировать попадание воздуха. Тип изделия нужно выбирать в начале, когда готовиться общий проект и чертежи.

Такое сооружение можно использовать при любых погодных условиях, поскольку конструкция предусматривает защиту от ветра.

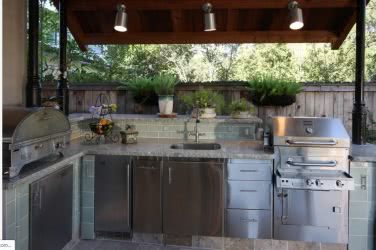

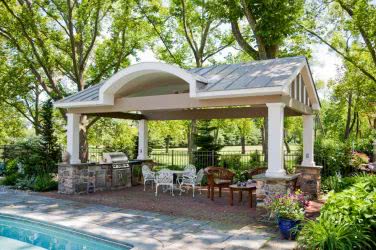

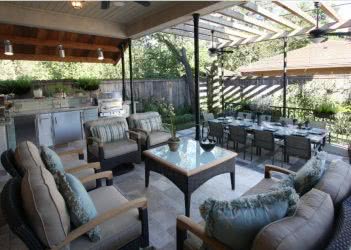

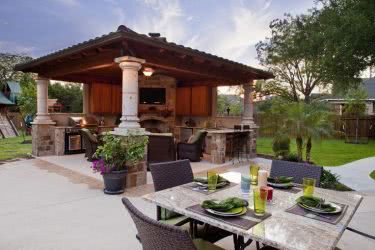

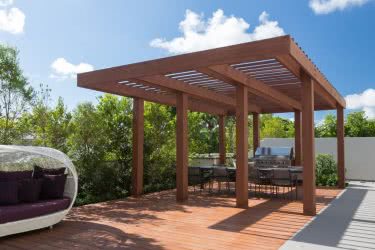

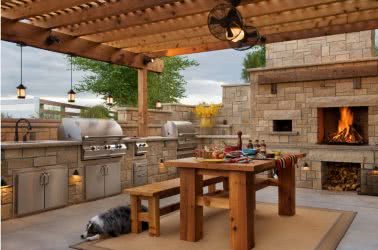

Чаще всего зона барбекю включает в себя не только печь, но и другие атрибуты. Для этой зоны рекомендуется обустроить специальную площадку с навесом или беседку. Здесь же установить мебель для комфортного пребывания на воздухе.

Такое сооружение можно использовать при любых погодных условиях

Таким образом, самостоятельное сооружение конструкций для загородного дома даст возможность проводит время с семьей и друзьями в уютной обстановке. При этом, особое чувство гордости будут вызывать сооружения, которые изготовлены руками хозяев дома. Также, как вариант, изделия можно сооружать не только для своего участка, но и на подарок своим близким.

Мангал с плитой

Пошаговое руководство

7Общий Балл

Мангал из кирпича — отдыхаем вместе с родными

Актуальность информации

7

Доступность применения

8

Раскрытие темы

7.5

Достоверность информации

7.5

Плюсы

  • Изделие можно сделать именно таким как хочется, как удобнее
  • Качественность сооружения
  • Возможность сделать внешний вид уникальным
  • Время с семьей
  • Хороший вариант для подарка

Минусы

  • Процесс занимает много времени и сил
  • Затратность
  • Не каждому под силу сделать самому

Добавить свой отзыв

Виды и конструкции

Есть множество видов уличных мангалов с крышей. В первую очередь эти очаги делятся по способу установки.

Стационарные

Как становится понятно из названия, стационарные мангалы устанавливаются в одном месте и сдвинуть их очень сложно. Чаще всего стационарные мангалы делаются кирпичными и с фундаментом.

Среди таких жарочных очагов выделяют следующие виды:

  • мангал с барбекю;
  • мангал-беседка;
  • с казаном;
  • со столом;
  • с печкой.

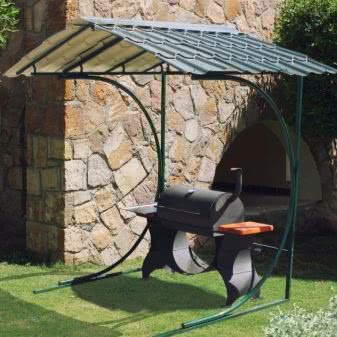

Разборные мангалы с крышей

Их можно переносить. Хотя это все равно не слишком удобно, так как даже в разобранном виде модели получаются слишком громоздкими. Изготавливают такие мангалы чаще всего из металла.

По функциональным возможностям мангалы также делятся на несколько видов.

  • Простые мангалы с крышей позволяют без лишних проблем приготовить обычный шашлык или рыбу с дымком. Функции даже такого мангала можно расширить, например, установить вертел, чтобы коптить мясо.
  • Профессиональные мангалы оснащены жарочной зоной, коптильней и столом. В некоторых современных моделях есть еще и компактная варочная печь с трубой.

На самом деле выбор мангала в первую очередь зависит от того, где будет установлена его конструкция и какие блюда будут на нем готовиться. Есть более закрытые модели, есть со стеклянной крышей, с рукомойником и другими дополнительными или оригинальными элементами. Различные виды садовых мангалов способны не только избавить от дыма, защитить от непогоды, но и преобразить весь дачный участок.

Где разместить мангал

Перед тем как обустроить мангал, важно определиться с местом его размещения. Кроме основных критериев удобства и эргономичности, с недавнего времени появился еще обязательный критерий пожаробезопасности

Учитывая сложность возведения кирпичного мангала из кирпича, разбирать его по предписаниям усатого дядюшки-пожарного не хотелось бы.

Основные требования пожаробезопасности согласно МЧС России:

  • Не менее 7 метров от любой постройки
  • Не менее 2 метров от любых легковоспламеняющихся предметов: забора, края ската беседки, детских качелей
  • В радиусе 10 метров Территория всегда должна быть очищена о любых легковоспламеняющихся мелких предметов, включая листву
  • Деревья должны быть на расстоянии 2 метра, включая крону

Такие требования разработаны неслучайно. Прежде всего они обеспечивают безопасность самих жильцов и соседей. При соблюдении данного расстояния искры не будут попадать ни на собственные дома, ни на соседское жилье. В случае, если что-то загореться очень сильно – то потушить это будет легко, а огонь не перекинется на строения.

Кроме основных требований МЧС, существуют еще и бытовые нюансы, которые связаны с удобством:

  • Мангал нужно располагать так, чтобы он был виден из дома или с закрытой веранды
  • К мангалу должна вести удобная и прямая дорожка с кухни
  • Дровница должна располагаться близко от мангала и к ней должна также быть проложена дорожка
  • Мангал должен быть крытым
  • Расположение должно учитывать направление наиболее частых ветров, чтобы дым не дул на дом

Вкупе эти нюансы сделают мангал-барбекю из кирпича удобным и функциональным.

Устройство жаровни

В качестве основания под жаровню между противоположными стенками устанавливаются арматурные стержни, на которые укладывается основание топки (например, поддон из металла).

При этом в области топки оставьте боковые промежутки, которые не будут заполняться раствором. Они дадут возможность воздуху свободно поступать в камеру (иначе вы не сможете обеспечить процесс горения).

Потом установите решётку либо на заранее установленные стержни, либо на образовавшиеся выступы (в зависимости от вида кладки). А потом, придёт время выбора столешницы.

Помните, что при возведении мангала на даче из кирпича своими руками, нужно позаботиться заранее обо всех дополнительных коммуникациях вроде водопровода и света. О том, как это делать вы можете узнать на нашем сайте, изучив имеющийся фото и видео материал.

Как сложить мангал

После основных подготовительных моментов остается только один важный вопрос – как сделать мангал из кирпича окончательно. Здесь главное — усидчивость и включенность в процесс.

Пошаговая инструкция создания мангала из кирпича:

  1. Сначала необходимо укрепить место кладки. Это может быть заливка ленточного фундамента или просто выкладка брусчаткой.
  2. Далее нужно выложить кирпичом периметр основных стен. Если мангал простой из одной-двух секций, то после этого можно приступать к выкладке внешних стен и установке арматуры для огня.
  3. Для мангала из нескольких секций сначала делаются стены до уровня установки оборудования. После этого для каждой секции отдельно устанавливаются кулинарные инструменты.
  4. После установки всех деталей возводятся финальные стены и столбы для кровли.
  5. Из брусьев настилается основа для рубероида и устанавливается крыша. Рубероид крепится к брусьям с помощью саморезов и винтов.

Конструктивные особенности простого кирпичного мангала

Из кирпича можно построить и не такие примитивные сооружения.

  1. На фото ниже​ – тот же прямоугольный колодец, только в боковой стене вмонтирована решетка, открывание которой позволяет удалять золу после готовки сбоку.
  2. Нередко для этой цели не вдаются в сложности монтажа дверцы, с петлями и их крепежом, а просто оставляют нишу, которая в момент приготовления закладывается 2-3 кирпичами.
  3. Для защиты от ветра короткие стенки делают выше длинных, но в этом случае нужно как следует обдумать месторасположение и возможность защиты пищи с тыльной стороны стеной или забором.
  4. Для облегчения процесса выемки золы можно построить из кирпичей сооружение в форме буквы П, единственное отличие которого – отсутствие боковой стенки (здесь можно для шампуров использовать кирпичи, которые специально выпирают из кладки).

На фото ниже приведена необычная конструкция с использованием рельефной кладки, в которой чередуются продольные и поперечно уложенные кирпичи. Это продиктовано не столько соображениями декора (хотя внешний вид достаточно необычен и смотрится красиво), сколько целесообразностью в применении.

На выдвижных поддонах можно одновременно готовить мясо и овощи, гренки или гарнир. Самый нижний из них – для углей. Его можно чистить, выдвигая без особых сложностей. Сделав рядом еще один кирпичный столбик, можно получить разделочный столик, опирающийся на него и на кирпич основного сооружения, помещенный продольно.

Имея в распоряжении раствор для кладки, примитивную схему и строительный материал, можно легко получить на дачном участке мангал, простой, недорогой и удобный.

Post Views: Статистика просмотров
1 511

Тонкости кирпичной кладки

«Если топливник у мангала из кирпича планируется арочный, то своими руками выкладывать такой архитектурный изыск будет достаточно сложно»

Прежде чем начать работать с кирпичом, специалисты советуют полить его водой. Это может делаться за сутки до использования материала или непосредственно в процессе кладки. В последнем случае кирпич просто погружают в воду секунд на тридцать, а затем наносят на него порцию раствора и помещают в соответствующее место. Процедура смачивания кирпича станет залогом лучшего сцепления кладки, так как элементы не будут забирать на себя влагу из глины.

Смачивание кирпича для лучшего сцепления

Что касается порядовки выкладывания кирпича, то ее можно посмотреть в интернете или придумать самостоятельно, законспектировав идею на листочке в клетку.

Порядовка для мангала из кирпича

Наиболее простым вариантом мангальной кладки считается смещенный. В этом случае каждый последующий ряд отодвигается на полкирпичика в сторону. Сдвиг может производиться поочередно вправо и влево.

Смещенный тип кладки для мангала

Начинать выкладывать цоколь стоит с углов, постепенно продвигаясь по намеченным линиям к центру. После каждого третьего ряда контролируйте качество работы уровнем или отвесом. Высота цоколя произвольная. В нем могут обустраиваться отсеки, предназначенные для складирования угля, дров или какой-нибудь специфической утвари.

Кирпичный мангал с цоколем

Над цоколем оборудуется топливник. Жаровней может стать уже готовое бетонное основание с армировкой или ее придется выложить все тем же жаростойким кирпичом. Если топливник у мангала из кирпича планируется арочный, то своими руками выкладывать такой архитектурный изыск будет достаточно сложно. Воспользуйтесь кружалом. С его помощью вы без проблем равномерно и под правильным углом распределите кирпичи.

Кружало для свода

Поверх топливника укладывается железобетонная балка. На перемычку ставится еще один кирпичный ряд. После этого выгоняются ветровые стены, и формируется дымосборник.

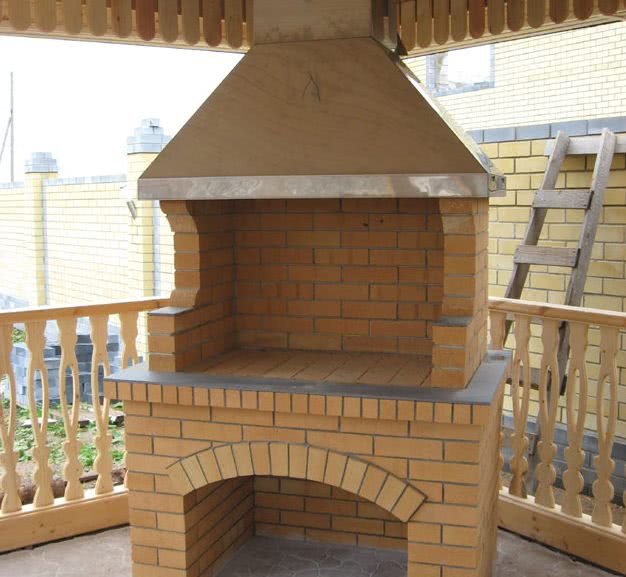

Мангал из кирпича с дымосборником

Работая над мангалом, нужно помнить:

1. Конструкция получится эстетичной, если все швы кладки будут одинаковой толщины.

2. Топку не стоит делать слишком высокой. Этим вы уменьшите тягу.

3. Установка внутри топки бордюров создаст проблемы при её чистке.

Для красивой кладки делайте одинаковые швы

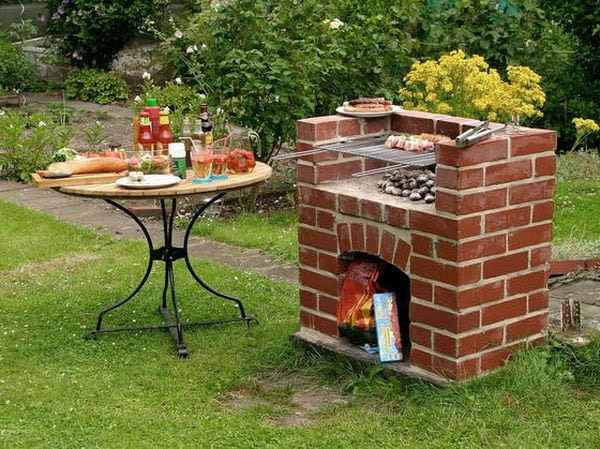

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича сделан своими руками

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

  • ширина 180 см;
  • глубина 90 см;
  • высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Барбекю из кирпича своими руками – пошаговое строительство с реальными фото

Рассмотрим еще один вариант, более сложный – как сделать барбекю из кирпича своими руками, которое включает в себя два нижних отделения для дров, посуды и других мелочей, топочную камеру, столешницу и дымоход вверху.

Для строительства самого сооружения в данном случае использовали облицовочный кирпич, и огнеупорный для внутренней части печи.

Начальный этап строительства

Начинаем кладку таким же способом, как описывалось выше. Нижняя часть будет в виде буквы «Ш», только отделения разные по ширине. То, что шире будет для дров, вверху над ним будет топка и дымоход. Второе для посуды и прочих принадлежностей, вверху будет столешница.

Делаем ровные швы между рядами

Чтобы везде между кирпичами был одинаковый и ровный шов, здесь при кладке используется металлическая планка, в разрезе которой квадрат со стороной 12 мм. Но мы советуем брать тоньше – 5-10 мм будет достаточно. Также постоянно нужно контролировать уровнем вертикальность и горизонтальность кладки.

Процесс кладки кирпича

Планка ставится на край, как показано на фото 4, далее тщательно замазывается раствором. С той стороны, где положили планку, смесь кладем наравне с ней, с другой чуть больше, горкой. Кладем кирпич, со стороны планки придерживаем его рукой, а с другой слегка постукивая молотком, выравниваем под уровень. Когда раствор немного подсохнет, планку убираем.

Чтобы процесс кладки продвигался быстрее, планок должно быть несколько, так как они нужны для каждого ряда.

Выкладываем нижнюю часть — первые 10 рядов

По такому принципу выкладываются 10 рядов.

Подготовляем основу для топки и столешницы

Далее будет топка и столешница. На 10-й ряд кладем арматуру диаметром 12 мм. Расстояние между прутами 70 мм. Между арматурой кладется опалубка, чтобы смесь не проваливалась вниз, когда будут заполняться швы между кирпичами.

Выкладываем кирпич и заполняем раствором

На одинаковом расстоянии друг от друга выкладываются кирпичи по всей площади. Те, что попадают на ранее возведенные стены, кладутся на раствор, остальные просто на опалубку. Потом щели между кирпичами и поверхность заполняются раствором.

Формируем топочную камеру и свод

После высыхания возводится топка – 8 рядов выкладываются вертикально. Далее задняя часть, что находится возле стены, возводится также, а остальные три стороны на полкирпича сужаются кверху. Так выкладываются еще 9 рядов.

Возводим дымоход

Следующий этап – дымоход. В данном случае 20 рядов выложены из кирпича, а вверху нержавеющая вытяжная труба. Высокая труба нужна для того, чтобы дым не мешал ни вам, ни соседям, да и тяга лучше.

Последний этап строительства — доделываем столешницу и топку

И последние штрихи – столешница выкладывается плиткой, а внутренняя часть топки – огнеупорным кирпичом.

Финальный результат

После нескольких дней, необходимых для полного высыхания, барбекю готово к использованию.

Рекомендуем посмотреть видео, где есть весь процесс кладки садовой кирпичной печи.

Ниже в галерее вы можете посмотреть еще фото мангалов и барбекю для дачи сделанные из кирпича своими руками, и выбрать подходящий по стилю, функциональности и расположению именно для своего участка.

Между мангалами и барбекю принципиальной разницы нет, кроме того, что на первом еду готовят на шампурах, а второе — на решетке. И то и другое можно делать на одной конструкции, о стройке которой пойдет речь.

Зачастую дачный мангал – это простая уличная постройка под открытым небом. Барбекю из кирпича – более сложное устройство, которая может располагаться в летней кухне, беседке или на улице, но в нем уже есть дымоход и в большинстве случаев накрытие для защиты от дождя и снега.

Подбираем место для печки с мангалом из кирпича

Решившись на уличный мангал, нужно учесть много деталей. Одной из них является правильный выбор места.

Один из важных моментов – направление дыма. Если он будет постоянно попадать на соседний участок, то там это точно придется не по душе. Для проверки нужно развести костер и проследить направление дыма.

Чтобы кирпичная печь была безопасна, нужно строить ее учитывая:

  • удаленность от деревьев, других насаждений;
  • удаленность от строений – дым до них доходить не должен;
  • удаленность других легковоспламеняющихся объектов;
  • защита от ветра, дождя – можно предусмотреть навес;
  • искусственное освещение или возможность его подведения, чтобы не пришлось готовить в темноте.

Можно подумать об обустройстве кирпичной печи у беседки или строительстве такого сооружения в будущем. В теплую погоду можно собираться в ней – хозяину не нужно далеко отходить от готовящейся еды, а на свежем воздухе аппетит только разгуляется.

Не пропустите: Дровница для дачи и бани: виды конструкций, пошаговая инструкция, лучшие примеры на фото

Разновидности уличных печей

При выборе конструкции учитывают множество факторов, но главные из них — производительность и предназначение прибора. Заранее учитывают то, какие блюда на уличной печи будут готовить чаще, на какое количество человек они рассчитаны. Другие темы для размышлений — финансовые возможности, оценка своих строительных навыков.

Барбекю

Этот очаг отличает простота и универсальность. Такая конструкция позволяет варить, жарить, запекать продукты. Корпус прибора делают из кирпича. Внизу сооружают отсек-топку. Сверху делают площадку, на ней устанавливают посуду, решетки, вертелы или шампуры. Эта самая простая уличная печь, функциональность которой можно несколько расширить: например, установить дополнительные полки для посуды или продуктов.

Камин

Эту симпатичную конструкцию чаще устанавливают не под открытым небом, а в закрытых беседках. Однако в первом случае он будет служить дополнительным декоративным элементом. Чтобы появилась возможность приготовления блюд, над топкой устанавливают решетку, она служит подставкой для посуды, шампуров, решетки. Такой отопительный прибор можно сделать из камня, кирпича либо из металла, его потом облицовывают.

Мангал

Мангал — частый атрибут загородной жизни. Он представляет собой прямоугольную емкость, в нижней части которой для притока воздуха делают отверстия. В верхней части конструкции вырезают углубления для фиксации шампуров. В этом случае нередко используют металл толщиной как минимум 6 мм. Этот материал способен успешно противостоять жару, идущему от углей. Конструкции делают на ножках (колесах, полозьях), вмуровывают в бетон.

Печь с плитой

Конструкция с варочной плитой — следующее устройство, претендующее на звание «самая простая уличная печь». Этот вариант выбирают те дачники, которые выбираются на участок периодически, а печь им нужна для разогревания пищи или воды. Корпус обычно изготавливают из толстой листовой стали либо из чугуна. Чтобы уберечь изделие от похитителей, печь делают переносной, или крепят к фундаменту с помощью закладных, вмурованных в него.

Русская печь

Эта традиционная конструкция не самая простая уличная печь, зато она сможет стать отличным декоративным элементом участка. Ее используют для варки, копчения продуктов, жарки. Если изготовить варочную панель съемной, то в русской печи появится возможность готовить шашлыки. Ее необходимо спрятать под навесом, так как глина от влаги размякнет. Для сооружения такого устройства понадобится от 2500 до 3000 кирпичей, точное количество зависит размера печи.

Тандыр

Такую экзотическую печь выкладывают из огнеупорного кирпича или камня. В готовом виде конструкция имеет необычную форму: это большой кувшин, который не только не портит вид участка, он еще и выглядит очень экзотично. Нередко для его изготовления используют простую бочку, ее обмазывают глиной внутри и снаружи. В приготовлении блюд участвуют все поверхности сосуда: его горловина и стенки. Сверху на подставки устанавливают казан, укладывают решетки.

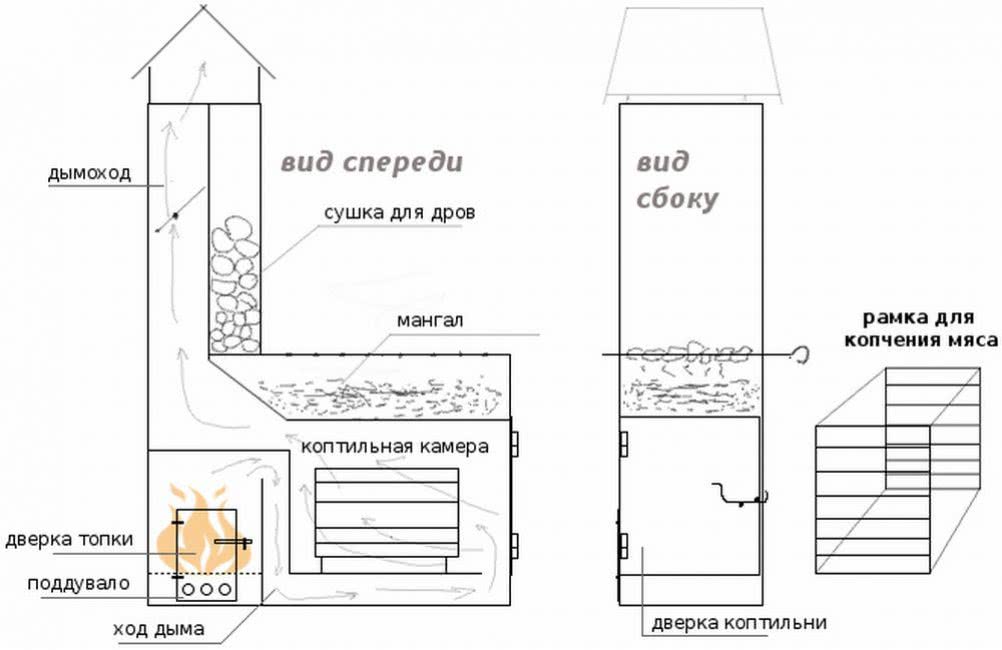

Чертежи

Если вы не изучите чертежи построения мангала из кирпича, то процесс его постройки будет более проблематичным и сложным. На готовых схемах детально расписываются все параметры будущего изделия:

  • высота;
  • ширина;
  • общая площадь, которую он будет занимать.

Для новичков построение мангала по чертежам намного легче, поскольку они показывают все содержащие в нем элементы.

Есть такие случаи, когда люди хотят построить летний комплекс, в основу которого будет входить мангал. Они состоят из столешницы, места для хранения дров, топки и других элементов, которые могут быть полезны при приготовлении еды.

Составьте пошаговый чертеж

Если в мастера уже имеется опыт в этом деле, то он может самостоятельно разработать чертеж на основе уже существующих. В таком случае схема будет уникальная. Она станет украшениям дачного участка или загородного комплекса.

Тщательно продумайте план

Но существуют общие инструкции, которых нужно придерживаться с той целью, чтобы в результате получить качественный продукт. Пошаговые инструкции полезны тем, что они помогают построить процесс работы правильно

В этом деле очень важно делать все поочередно и вовремя

Как своими руками сделать большие цветы из гофрированной бумаги с конфетами. Пошаговый мастер-класс + 75 ФОТО роскошных букетов

Обустройство: варианты

Мангал и место для пикника могут располагаться прямо на траве, но тогда придется зависеть от капризов погоды. Трава может быть сырой, или холодный дождь может помешать вам пообедать на свежем воздухе. Чтобы сделать свой отдых комфортным, площадку для отдыха лучше замостить. Мощение выполняют из тротуарной плитки, клинкерного кирпича, натурального камня, гальки или других природных материалов. Нужно учесть, что дорожки и площадка должны быть отделаны одним и тем же материалом.

Твердое покрытие позволит не бояться сырости, мангал и предметы садовой мебели будут устойчиво стоять на поверхности. Покрытие нужно выбирать нескользкое, чтобы избежать травм после дождя или заморозков. Материал отделки выбирается морозоустойчивый и не поддающийся сколам при чистке, если предполагается использовать зону отдыха и в зимнее время.

Обустройство площадки под мощение готовят следующим образом:

  • На земле делают разметку по выбранной форме и размерам.
  • По линиям разметки по всей площади вынимают грунт на 20-30 см, утрамбовывают и засыпают слоем песка в 5-10 сантиметров.
  • Потом следует слой щебенки в 5-10 сантиметров и опять слой песка или песка с цементом, на который уже укладывается камень или кирпич. Все слои регулярно проверяют строительным уровнем.
  • Тротуарную плитку или камень можно уложить на бетон, вместо верхнего слоя песка сооружают опалубку, устанавливают маяки по уровню, по маякам и заливают цементно-песчаной смесью, ждут до полного высыхания 10-14 дней.
  • После этого на бетонную основу с помощью цементного раствора укладывают отделочный материал, соблюдая уклон для отвода воды.

Производители предлагают большой ассортимент пиломатериалов и искусственных аналогов для садового паркета и террасной доски. Деревянное покрытие имеет меньший срок службы, но многим нравится теплая фактура этого материала. В этом варианте доски укладывают на лаги, которые могут быть изготовлены из дерева, металла или бетона. Лаги имеют опору на ленточный фундамент по форме площадки или опираются на бетонное основание. Все детали конструкции обрабатывают антисептиком от коррозии и гниения.

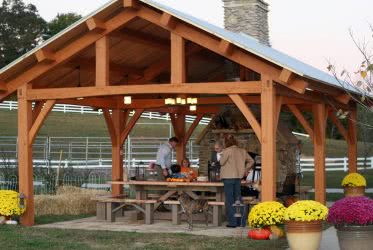

Для подведения конструкции под крышу устанавливают столбы, которые выполняются из бруса, кирпича, металла

Тут нужно принимать во внимание вес кровли, будет ли это капитальная кровля из металлочерепицы, асбестоцементных листов или андулина, которые потребуют усиленных опор. Бюджетные дачные летние беседки имеют легкое и практичное покрытие из пленки, ткани или поликарбоната

Для кирпичных столбов готовят точечный фундамент, на котором возводят колонны до нужного уровня. Металлические столбы укрепляются мелкой галькой в скважине, которая заливается цементом.

На столбы крепятся стропила, которые должны снизу иметь чистовое исполнение, так как в сооружениях такого рода редко бывает подшивной потолок. Конструктивные балки специально обыгрывают для создания стиля шале в зоне отдыха. Для оборудования теплой площадки ее с одной или двух смежных сторон можно закрыть каменной или кирпичной стенкой.

8фотографий

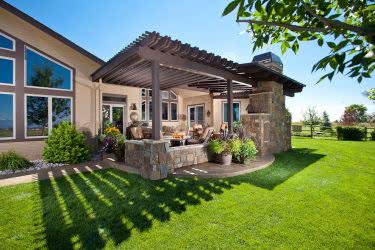

Капитальные каменные сооружения для шашлыка – не такое частое явление на загородных участках, большинство ограничивается крышей и боковыми тентами из ткани или пленки, которые можно закрепить на столбах или распахнуть в зависимости от погоды. Застекленные панорамные места для отдыха позволяют использовать помещение в любую погоду благодаря раздвижным конструкциям, легкому весу и хорошим изоляционным качествам стеклопакетов. Стекло в таких системах с успехом заменяет поликарбонат различных цветов

Основное внимание уделяется теплоизоляции кровельного материала от дымохода
