Какой вид мансардных крыш лучше: примеры для частного дома, разнообразие вариантов с фото

Технология строительства

Устройство мауэрлата

При строительстве дома из дерева мауэрлатом служит верхний венец стены. Во всех остальных конструкциях мауэрлат является отдельной деталью крыши. Для его монтажа еще на стадии возведения стен происходит заливка бетонным раствором шпилек или анкеров с шагом минимум два метра. При монтаже мауэрлата к стенам, выполненным из кирпича, можно использовать в качестве крепежа скобы.

Возведение опорной конструкции

На следующем этапе сооружения мансардной крыши устанавливают балки перекрытия. Материалом этой детали служит, как правило, брус сечением 200х200 мм. Монтаж брусьев происходит с опорой на мауэрлат или выемки в стене, которые выполняются в виде кармана.

Процесс начинается с укладки крайних балок с выравниванием их по уровню. После этого между ними натягивается шнур, который служит ориентиром для монтажа промежуточных брусьев. Если технология предполагает укладку в карманы, то края балок обрабатываются с помощью битумной мастики и оборачиваются рубероидом в два слоя.

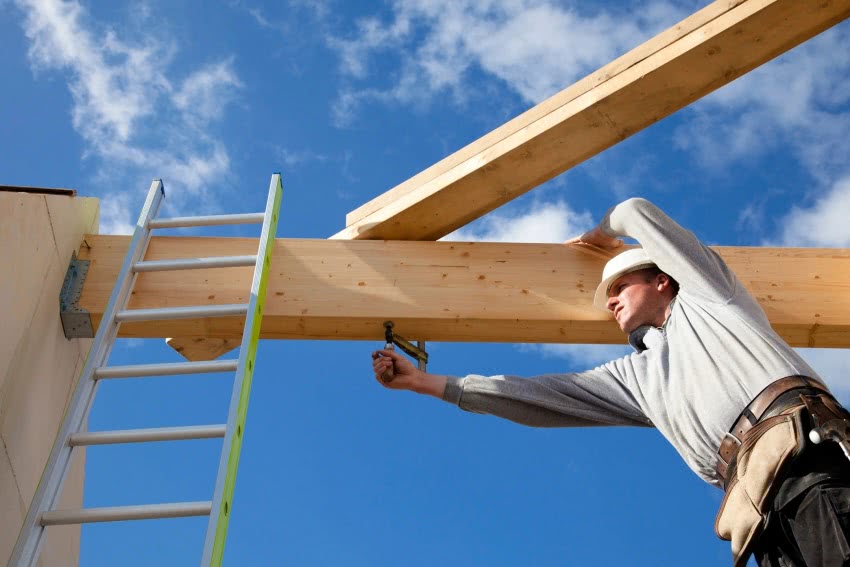

Установка стропильных ног

Надежность конструкции мансардной крыши во многом зависит от правильности монтажа стропильной системы. Порядок выполнения работ на этом этапе заключается в следующем.

Установка стропильных ног

На каждой из балок монтируется вертикальная стойка, которая выполняется из бруса сечением 150х150 мм. Затем устанавливаются прогоны из доски размерами 50х150 мм. На них укладываются ригели, материалом для которых служит доска сечением 50х200 мм. В сборе конструкция из этих элементов выглядит как параллелепипед, который является каркасом жилого помещения мансарды.

Далее устанавливаются наслонные стропила. Их делают из бруса с поперечным сечением 50х150 мм.

Рекомендуется перед этим подготовить шаблон. Для этого доску с небольшой толщиной прикладывают одним концом к мауэрлату, а другим – к прогону. В соответствии с конфигурацией линии пересечения размечают и выпиливают шаблон, по которому ведется крой стропил.

После этого производится разметка центра крыши. Это необходимо для монтажа висячих стропил. Для получения требуемой формы верхних концов стропил подготавливают шаблон, который выполняют из доски.

При помощи металлических пластин осуществляется их фиксация по центрам. Для укрепления нижних стропил используются подкосы, материалом которых служит доска размерами 50х150 мм. В завершении зашиваются фронтоны.

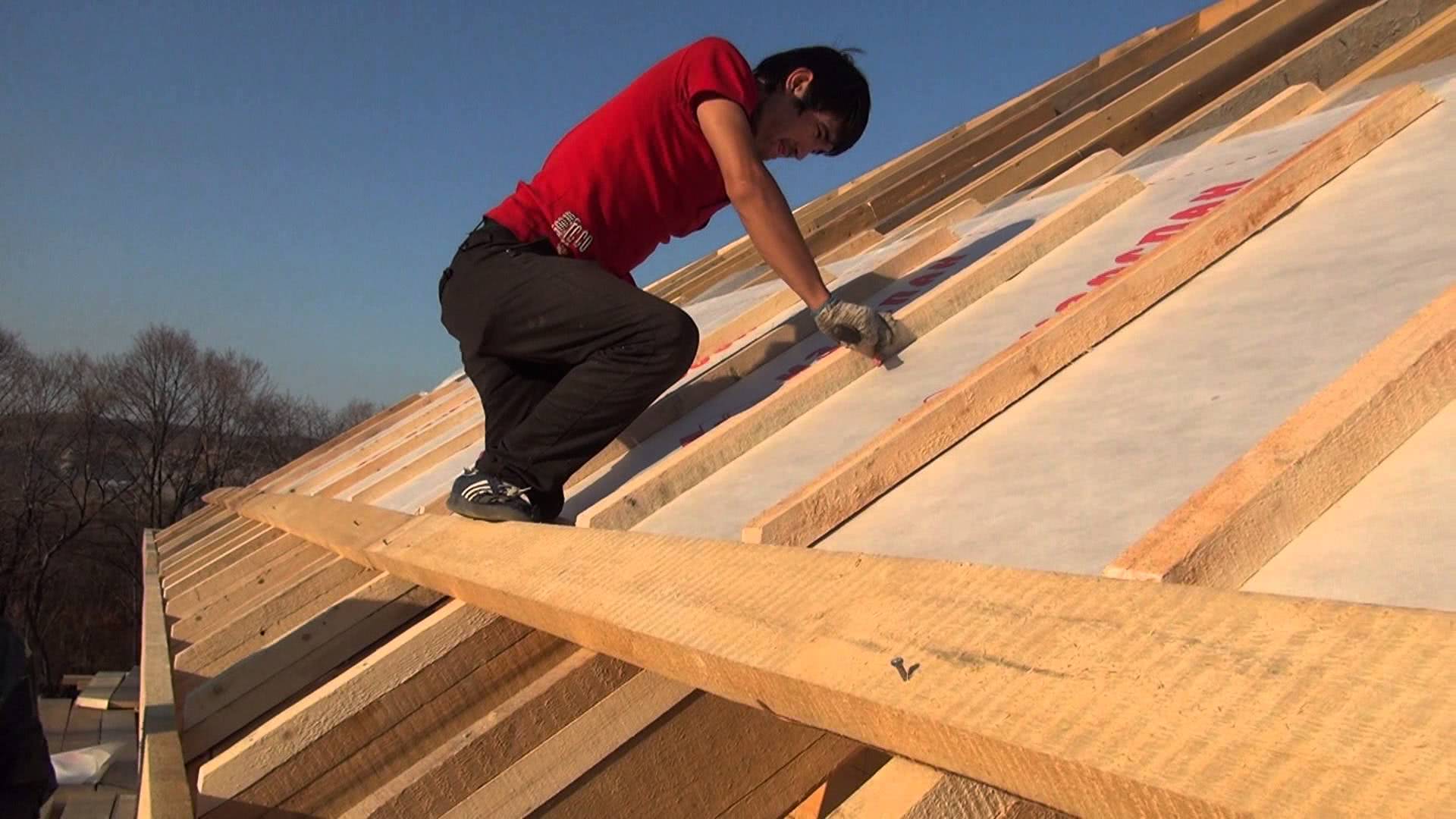

Устройство обрешетки

Конструкция обрешетки зависит от кровельного материала, используемого для сооружения мансардной крыши. Если применяется металлочерепица или профнастил, то сооружают разреженную обрешетку, при монтаже рулонных материалов – она выполняется сплошной.

Устройство обрешетки

Кровельный пирог и другие элементы

Без качественной гидроизоляции невозможно создать надежную мансардную крышу. В большинстве случаев материалом гидроизоляции служит диффузионная мембрана. Монтаж ее осуществляется снизу и обязательно должен предусматривать нахлест, величина которого зависит от угла наклона ската. Для фиксации пленки используются специальные скобы. Сверху мембраны устраивается контробрешетка, на которой крепится материал кровли.

Теплоизоляция мансардной крыши, чаще всего, устанавливается внутри помещения. Для этого укладывают теплоизоляционный материал, который прикрепляется к стропилам проволокой.

При устройстве мансардной крыши обязательно должна предусматриваться пароизоляция. Для этого сверху минеральной ваты натягивают изоспан так, чтобы фольга была обращена в помещение. После этого создается контробрешетка, чтобы была возможность обшить поверхность. Такая конструкция позволяет создать требуемый уровень вентиляции.

Установка стропильных ног

Можно выделить 2 вида крепления стропил:

1. Скользящее (его еще называют шарнирным). Оно предусматривает так называемые салазки в креплении, по которым перемещаются стропила по мауэрлату. Оно подходит при возможности оседания дома.
2. Жесткое. В таком случае для соединения используются скобы с болтами либо проволока с гвоздями.

Вариант, как правильно сделать мансарду со скользящим креплением, демонстрирует большую надежность, так как учитывает подвижность элементов крыши при проседании грунта. Скользящее крепление будет полезно при строительстве деревянного дома, для которого возможна усадка. Оно поможет крыше «подстроиться» под передвижение строения.

Стропильная система

При постройке четырехскатной крыши чаще всего используется вальмовая конструкция, поэтому рассмотрим вариант стропильной системы для нее. Существует два основных вида стропильной системы, которые применяются при постройке четырехскатной крыши: наслонная и висячая:

1. Наслонная – применяется для домов, у которых внутренние стены несущие. Данный вид стропильной системы имеет уменьшенный вес за счет снижения количества использованных материалов и передает нагрузку только на изгиб.

   Такой вид конструкции требует большей квалификации и усилий при монтаже, но является более долговечным за счет того, что стропила имеют постоянное проветривание. Из-за этого дерево меньше сыреет и снижается вероятность образования гнили или грибка.

   Также данная конструкция менее требовательна к расчетам и позволяет выполнить установку стропил с лежнем, подкладками или шпренгелями (специальными балками со сложной конструкцией).

2. Висячая стропильная система предназначена для домов, в которых внутренние стены не являются несущими. Для такой конструкции требуется больше пиломатериала, а также сложные расчеты, но установить ее проще, чем наслонную на пролетах до 9 м. Такие стропила передают нагрузку на изгиб и на сжатие, а также имеют высокую жесткость конструкции.

   В висячей системе не применяются сложные узловые соединения, а это уменьшает количество сложностей при монтаже.

При постройке четырехскатной вальмовой крыши центральная часть ее стропильной системы имеет аналогичную с двускатной конструкцию. Основные отличия голландского варианта заключаются в том, что места, в которых образуются стропильные полуноги (укороченные стропила) и формируется треугольный вальм.

Накосные балки подвергаются более высокой нагрузке

Еще одной особенностью четырехскатной крыши является наличие мауэрлата (опорной крепежной балки, которая кладется на стену) со всех сторон здания, так как вес распределяется на него от 4 вальм. Помимо этого, рекомендуется обустраивать армированный пояс под мауэрлат, чтобы укрепить всю конструкцию и не повредить стены.

Треугольная схема

Это самый простой, пусть и не самый лучший способ создания. Благодаря отвесным скатам крыши снег почти не остается на ней, вследствие чего нагрузка уменьшается. Но в то же время жилого места становится меньше. Особенности и правила возведения треугольной мансарды:

• Опора — мауэрлат. На него переносят вес стропил, наклонных по виду.
• Верхняя часть опор крепится к левому и правому прогонам.
• Применяются и висячие стропильные арки, необходимые для потолочной части.
• При использовании висячих стропил и условии, что они являются основой для пространства длиной более чем 3 метра, используется подвеска. Она устанавливается в центре. Подвеска не является опорой, поэтому логичен следующий пункт.
• Подвеска не строится по принципу опорной стойки.
• Учитывая, что постройка подвержена падению из-за порывов ветра, нужно дополнительно ее закрепить. С этой целью стропилины прикрепляются к стенам при помощи скруток.
• Стропилины нижней части опираются на перекрытие.
• Стойки врезаются сразу в балки, учитывая, что перекрытие деревянное.

Устройство мансардной крыши

Мансардная крыша во многом схожа по этапам установки с обычной. Имея те же составляющие что и у нее:

• Мауэрлат — основной брус, предназначение которого перенос нагрузки со стропил на стены постройки;
• Балки перекрытия состоят из цельных длинных досок, составляющих мансардный пол одновременно с потолком нижнего этажа;
• Стойки — вертикальные опоры, их главная цель поддерживать систему стропил;
• Прогоны — горизонтальные поддерживающие опоры для стропил;
• Ригеля — поперечные горизонтальные элементы, для стягивания скатов крыши между собой, по-другому затяжки;
• Стропила доски, расположенные по основному контуру крыши;
• Подвеска — подвесная стойка, основная ее цель поддерживать затяжки и перераспределять между стропилами нагрузку;
• Обрешетка — листы фанеры, необходимы для будущей укладки на их поверхность кровельного покрытия;
• Кобылки — доски, крепятся вдоль в нижней части оси стропил их главное назначение образовать свес крыши.

Если подробно изучить всю информацию по устройству и установке стропильной системы, то проблем не возникнет.

Ломаная крыша своими руками: чертежи и фото ниже.

Устройство мансардной крыши

Типы мансард

Конструкция мансарды будет напрямую зависеть от того, какой формы предполагается обустраивать кровлю. Ведь часть стен этого помещения будет сформирована как раз скатами крыши. В зависимости от этого, выделяют несколько видов мансардных крыш.

Односкатная мансардная крыша

Пожалуй, самый простой вариант обустройства непосредственно самой кровли и мансардного этажа. Эта кровля имеет всего один скат, который опирается на разноуровневые стены строения. Таким образом, формируется угол ската. Он, кстати, не должен выходить за строго ограниченные рамки – 35-45 градусов (если уклон будет меньше, то на кровле будет постоянно скапливаться снег в зимнее время, что значительно увеличит нагрузку на весь дом и станет причиной установки дополнительных опор в и без того небольшой по размеру мансарде). Стропильная система здесь предельно проста.

Односкатная мансардная крыша

Такие мансардные кровли смотрятся оригинально, несмотря на всю простоту их конструкции. Обычно со стороны высокой стены мансарды выполняется довольно большое окно, что позволяет получить хорошо освещенную комнату.

Конструкция односкатной крыши

Крыша мансардная с двумя скатами

Этот вариант тоже относится к относительно простым в исполнении и за счет этого распространен максимально широко. Главное, чтобы высота самой кровли позволила обустроить под ней жилое помещение. Стропильная система у этой кровли выглядит, как и у обычной двухскатной, может быть асимметричной или симметричной в зависимости от места расположения конька.

Чертеж двускатной мансарды

Фронтоны, как правило, простые и прямые, а комната внутри будет иметь форму трапеции либо квадрата (последний вариант возможен только при условии, что чердачное помещение достаточно просторное). Высота потолков у стен не должна быть более 1,5 м, выше идет скошенный конусообразный потолок.

Главный недостаток двухскатной крыши в аспекте обустройства мансарды – это потеря большей части свободного пространства. То есть скатами крыши отсекается львиная доля помещения. Конечно, это свободное пространство обычно используется в качестве складского помещения, но на размерах мансарды этот аспект сказывается очень значительно.

Чертеж дома с мансардой

Ломаные кровли мансардного типа

По сути, это тоже своего рода двухскатная кровля, но ее скаты имеют как бы две части, расположенные под разным углом относительно перекрытий. За счет этого можно получить довольно просторный мансардный этаж, который по площади будет равен практически полноценному второму этажу (будет меньше нижнего этажа всего на 15%). Высота от потолка до пола будет одинаковой по всей мансарде и составит около 2,2-2,3 м.

Мансардная крыша ломанная — чертеж

Однако такая конструкция подразумевает сооружение достаточно сложной стропильной системы. И с этой задачей сможет справиться далеко не каждый начинающий мастер. Однако, несмотря на это, вариант ломаной кровли достаточно распространен.

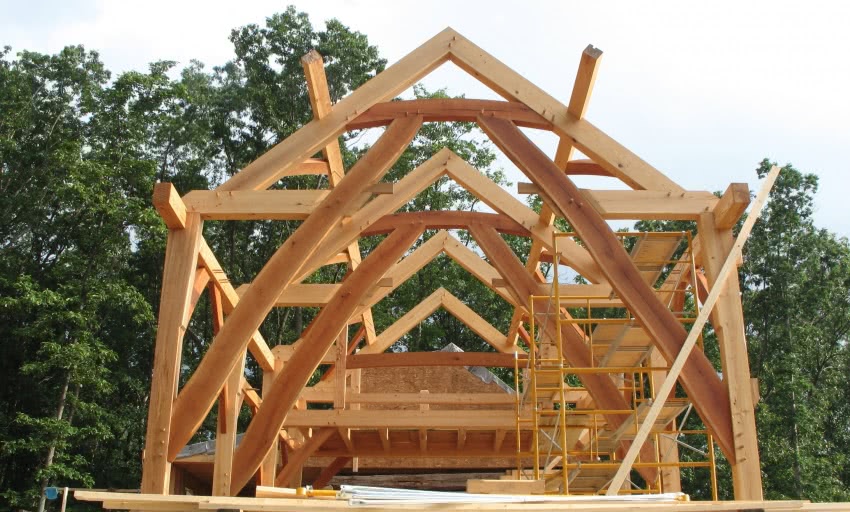

Стропильная система ломаной крыши

Крыши четырехскатные (вальмовые) мансардные

Такая кровля подразумевает создание самого сложного типа стропильной системы, требующей точнейших и кропотливых расчетов. Поверхность самой кровли будет иметь достаточно обширную площадь, из-за чего придется потратить немалые средства на другие материалы – утеплитель, гидро- и пароизоляционные пленки и т. д. Но в целом, мансарда получается достаточно просторной, хоть у нее и отсекаются части полезной площади.

Стропильная система вальмовой крыши

Зато такая крыша имеет максимальную устойчивость к снеговым и ветровым нагрузкам. Свесы могут быть достаточно большими и будут готовы защищать стены здания от воздействия осадков. Выглядят такие мансардные кровли очень привлекательно.

Наслонные стропила

Правила подбора оптимальной формы мансардной крыши

Характеристики ломаной крыши

Ломаная кровельная система является подвидом двускатной крыши, но с более сложной конфигурацией. Такое название кровля получила из-за своей формы, здесь присутствует наибольшее количество ломаных линий и фигур. Именно поэтому проектировать ее довольно непросто, а зачастую неподготовленному пользователю и вовсе невозможно справиться с данной задачей. Однако, получив определенные навыки и запас знаний, можно выполнить работу своими руками. Внешне кровельная система больше похожа на четырехскатную крышу, такой эффект достигается за счет наличия множества изломов, а также установки стропил в два яруса. При этом нижние стропила имеют более крутой угол установки (от 60 градусов) по сравнению с верхним рядом (менее 30 градусов). Также к особенностям можно отнести и ширину кровли, ведь в данном случае оптимальное значение параметра – 5-6 м. Благодаря такой конструкции, мансардная ломаная крыша позволяет увеличить подкровельное пространство и получить наиболее комфортную высоту потолков.

В целом стропильная система мансардной крыши набором элементов не отличается от привычной для многих пользователей двускатной кровли. Здесь также требуется рассчитать и установить следующие детали:

• мауэрлат – основание для стропильной системы, выполняется из бруса с прямоугольным сечением 10х15 см;
• двухуровневые стропила – висячие и наслонные;
• стойки вертикальные – подпорки для установки затяжек;
• затяжка – опора для висячих стропил и бабки;
• подкосы – подпорки для стропильных ног;
• бабка – подпорка для подкосов, установленных под верхними стропильными ногами;
• стяжки – придают жесткость всей стропильной системе, соединяют наслонные стропила и стойки.

Стоит отметить, что устройство ломаной мансардной крыши не требует особо точного расчета снеговой нагрузки, так как такой тип кровли имеет основные скаты с углом наклона 60 и более градусов. То есть снежные массы на поверхности не будут задерживаться, а значит и оказать существенное давление не смогут. Это далеко не единственное преимущество кровли такого вида. Также среди достоинств можно отметить 3 положительных качества.

1. Большое подкровельное пространство, в котором можно устроить жилую комнату либо помещение хозяйственного назначения. Также мансардный этаж позволяет заметно увеличить общую жилую площадь дома, но при этом не потребуется столько усилий и финансовых вложений, как в случае надстройки полноценного этажа.
2. Ломаная мансардная крыша придает всему строению презентабельный вид, экстерьер выглядит роскошно и оригинально.
3. Заметно снижаются теплопотери через кровлю. Что в итоге приводит к сокращению расходов на отопление.

Разумеется, говоря о достоинствах, стоит упомянуть и о возможных недостатках. В частности, владельцы мансардных этажей с данным типом крыши должны понимать, что несмотря на наличие большого подкровельного пространства, все же часть потолка и стен могут иметь скошенную форму, из-за чего продумывать дизайн интерьера придется особенно тщательно. Также необходимо прибрести специальные мансардные окна, стоимость которых немного выше стандартных оконных систем. Кроме того, планируя создать жилую комнату в мансарде, следует позаботиться о качественной тепло- и гидроизоляции. Если перечисленные трудности не являются проблемой, то можно сказать, что мансарда с ломаной крышей имеет больше достоинств, чем недостатков. Конечно, избежать большинства проблем можно лишь при условии правильного монтажа кровельной системы.

Строительство крыши-мансарды

Строительство мансардной крыши включает в себя монтаж стропил, укладку слоев гидро- и теплоизоляции, строительство обрешетки и финишную отделку крыши кровельным материалом.

Шаг 1. После того как будут построены стены дома, начинается создание стропильной системы мансарды. Стропила устанавливаются с выбранным шагом, опираясь на мауэрлат и коньковый брус.

Установка стропил

Стропила опираются на коньковой брус

Стропильная система

Шаг 2. Если дом строится по каркасной технологии, то проще всего элементы кровли собрать на земле, а потом поднять на крышу. Сборка конструкции производится из брусьев (100х50 мм – для каркасной части и 150х50 мм – для основания). Нижний элемент конструкции делится на два – находится середина. В каждую сторону от нее откладывается расстояние, равное половине ширины комнаты-мансарды.

Сборка элементов производится на земле

Нижний элемент конструкции разделен на две части

Шаг 3. Бруски такой же длины, как и высота будущей комнаты, приколачиваются к нижнему брусу в районе нанесенных крайних отметок.

Крепится брусок 220 см

Шаг 4. Приколачивается брусок, обозначающий потолок комнаты.

Элемент, обозначающий потолок комнаты

Шаг 5. На потолочном брусе снова находится середина, в районе которой приколачивается опора для стропил крыши. Чем этот брусок длиннее, тем круче будет скат крыши.

Опора для стропил

Шаг 6. На вертикальном брусе отмечается середина. Производится установка стропил-скатов крыши. Они будут идти от этого бруска, касаясь «стен» комнаты, до края крыши. Формируется конек крыши.

Устанавливаются стропила

Формируется конек крыши

Шаг 7. Система устанавливается на мауэрлат крыши над крыльцом. Такая же конструкция собирается и крепится с другой стороны крыши. По подобной схеме собираются другие части стропильной системы, которые также устанавливаются на предназначенное им место с определенным шагом.

Установка готовой конструкции

Стропильная система собрана

Шаг 8. Каркас мансарды обшивается пароизоляционным материалом, отдельные полосы которого укладываются внахлест, соединяясь между собой скотчем.

Стыки полос изоляционного материала проклеиваются скотчем

Шаг 9. Гидроизоляционный материал при помощи брусков и гвоздей фиксируется на стропильной системе.

Крепление материала к стропильной системе

Шаг 10. Кровля утепляется минеральной ватой, которая укладывается на гидроизоляционный материал между стропилинами.

Утепление крыши минеральной ватой

Шаг 11. Сверху утеплитель тоже закрывается гидроизоляционным материалом, полотна которого укладываются с нахлестом друг на друга не менее 15 см. Фиксация производится при помощи брусков.

Фиксация гидроизоляционного материала

Шаг 12. «Пирог» крыши зашивается плитами OSB или другим выравнивающим материалом. После этого производится монтаж кровельного материала.

Обшивка кровельного пирога плитами OSB

Устройство стропильной системы мансардной крыши

Непосредственно мансардный этаж и определяет то, какой будет крыша над ним. Этажи бывают ломанными, треугольными, ассиметричными, при этом занимать могут всю площадь или ее часть.

ВНИМАНИЕ! Кроме этого, наличие определенного кровельного материала или желание сделать кровлю из определенных покрытий также влияет на разновидность крыши, в каждой из которых свои нюансы обустройства стропильной системы. Прежде, чем разбираться, что собой представляет стропильная конструкция мансардной утепленной кровли, следует ознакомиться с разновидностями конструкций крыш:

Прежде, чем разбираться, что собой представляет стропильная конструкция мансардной утепленной кровли, следует ознакомиться с разновидностями конструкций крыш:

• Односкатная. Самый простой вид крыши над мансардой, но не слишком популярный. Представляет собой одну наклонную плоскость, которая имеет опору на несущих стенах различной высоты.
• Двускатная. Такая разновидность представлена двумя скатами, которые расположены противоположно друг другу.
• Ломаная. У такого вида крыши имеются еще названия – вальмовая и полувальмовая. Такая разновидность конструкции позволяет сделать пространство мансарды оптимальным. Скатов у такой конструкции четыре. Достаточно удобно жить на мансарде, имея такую разновидность крыши.
• Коническая. Самая сложный вид конструкции, представленный конусом. Подходят для сооружений, у которых круглые или многоугольные очертания.

Виды крыш

Если говорить о разновидностях стропильных систем, то они бывают 3х видов:

1. Висячая разновидность стропил обеспечивают передачу нагрузки в горизонтальном положении к несущим стенам. Такие стропила являются основанием всей системы. В промежуточных опорах нет необходимости, для соединения балок используются деревянные или металлические затяжки.
2. Наслонная разновидность стропил применяются в случае расположения несущей стены в центре здания или присутствия промежуточных опор. Такая разновидность стропил устанавливается на наружные стены, при этом средняя их часть имеет опору на внутренние стены. Такую конструкцию можно сооружать только если расстояние от несущей стены до другой до 6,5 м.
3. Висячая и наслонная разновидность стропильной системы представлена треугольниками, имеющих прямой угол. Дополнительно такую конструкцию оборудуют схватками снизу и сверху системы. Для подвешивания потолка пользуются затяжкой висячих стропил.

Мансардная крыша: двухскатная конструкция деревянного дома

Соединения

Как выполнить соединения стропил с мауэрлатом, ригелем и друг с другом?

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость мансардной кровли, воспользуйтесь следующим калькулятором:

Видео описание

О расчете вальмовой крыши с эркером в следующем видео:

Онлайн калькулятор позволяет получить приблизительные значения и становится практически бесполезным, если кровля имеет более сложную геометрию и дополнительные детали (люки, окна). Самостоятельно сделать правильный расчет конструкции и не избежать ошибок практически невозможно, несмотря на многочисленные заверения в обратном, рассыпанные по строительным сайтам.

Создать точный чертеж с подробным описанием всех узлов и соединений способен только человек с инженерным образованием и навыками работы, но не у каждого есть знакомый, которому можно доверить такое ответственное задание. Наиболее практичным решением представляется обращение в профильную строительную организацию, предлагающую немало дополнительных преимуществ:

• Специалисты компании рассчитают крышу любой сложности и проведут монтаж под ключ.
• Заказчику предоставляется подробная техническая информация о достоинствах и недостатках различных типов кровельных покрытий.
• При расчетах будут учтены не только основные (как в онлайн калькуляторе), но и дополнительные параметры: вес гидроизоляции и утеплителя, наличие окон, вес оборудования, которое предполагается устанавливать на крыше.

Монтаж ломаной кровли под ключ — гарантия качестваИсточник houzz.com

• Вас проинформируют о ценах на материалы и предполагаемом расходе. Ситуация, когда материала не хватает или, наоборот, остается значительный излишек, исключается.
• После согласования деталей заключается договор и составляется смета, оптимизируются условия доставки и оплаты.
• Компания предоставляет гарантию на произведенные работы.

Заключение

Ломаные крыши имеют впечатляющие габариты и сложное внутреннее строение, однако выгодно отличаются от других крыш тем, что монтаж происходит по модульной схеме. Большая часть составляющих стропильной системы собирается на земле и поднимается наверх в том порядке, в каком они будут расположены. Тяжёлая строительная техника для такой работы не нужна. Достоинства ломаной мансардной крыши лежат на поверхности — ваш дом получает не только крышу, но и дополнительную жилую площадь. Грамотно обустроенная, она будет пригодна для круглогодичной эксплуатации.

Способы монтажа мансардной крыши

Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

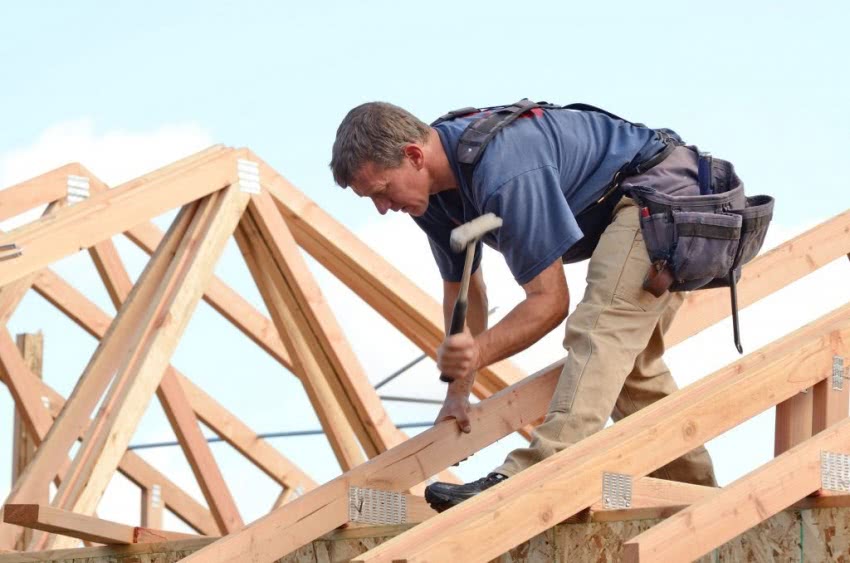

Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

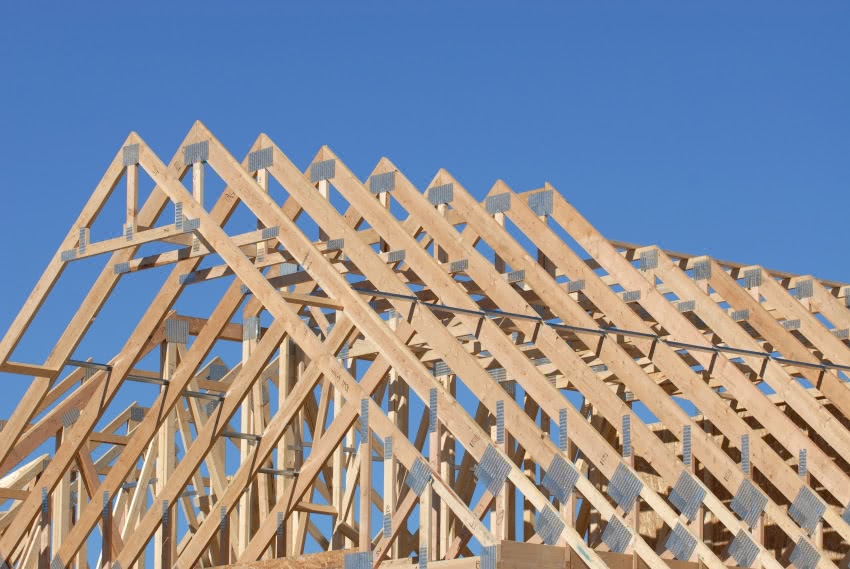

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП
