Маркировка проводов и кабелей при монтаже: пуэ, в электрощитах

Примеры расшифровки

Если принцип чтения аббревиатур будет понятным, то не должно возникнуть проблем с поисками нужной продукции

Для примера расшифровки стоит обратить внимание на распространенные сочетания:

1. АПвПу2г. Такая маркировка свидетельствует о наличии алюминиевых проводов (А). Для изоляции проводов использовался сшитый полиэтилен (Пв). Оболочку кабеля произвели из полиэтилена с усилением (Пу). Кроме этого, имеется двойная гидроизоляция — это можно понять по выражению “2г”.
2. АПвПу. В данном варианте присутствуют проводники из алюминия (А), применялась изоляция провода из полиэтилена сшитого (Пв) и оболочка с усилением из полиэтилена.
3. КСШ 50х2х0,64. Эта маркировка кабелей связи встречается часто. Она показывает: это кабель связи (КС), относится к шахтным (Ш). Количество пар достигает 50, в пары скручены 2 жилы. Диаметр проводника составляет 0,64 кв.мм.
4. ВВГнг-frls. На фоне остальных отличается кабель frls. Аббревиатура указывает на следующее. Жилы выполнены из меди (отсутствие буквы А). Изоляция жил выполнена из ПВХ. Внешняя оболочка представлена поливинилхлоридом. Кабель не имеет дополнительной брони (т. е. голый) и не горит (об этом свидетельствуют буквы “нг”). FR — Fire Resistance, наличие индекса LS характеризует малое количество дыма при тлении.

Обозначение проводов на схемах

На всех схемах кроме цвета проводки используются буквенные обозначения. Согласно общим стандартам их обозначают так:

• N – нуль;
• PE – «земля»;
• L – фаза;
• M – средняя точка для цепей с постоянным током и двуполярным питанием;
• «+» – положительный полюс;
• «-» – отрицательный полюс.

О цветах проводки дополнительно в видео:

Дополнительная маркировка

Помимо цвета для обозначения характеристик провода существуют буквенные и цифровые обозначения. Если внутри проводника алюминий, значит на нем будет написана буква А. Все остальные проводники изготовлены из меди.

Основные обозначения электрических проводников:

• АА – так маркируется многожильный кабель из алюминия с дополнительной оплеткой из того же металла;
• АС – наличие дополнительной оплетки из свинца;
• Б – дополнительная защита от влаги и оплетка из двухслойной стали;
• Бн – кабельная оплетка изготовлена из негорючих материалов;
• Г – защитная оболочка отсутствует;
• Р – резиновая защитная оболочка;
• НР – для оболочки использовалась резина, устойчивая к возгоранию.

Образец многожильного кабеля с защитной оболочкойИсточник electricinfo.ru

Что делать, если маркировка отсутствует

Прежде, чем приобретать провод, стоит обратить внимание на наличие маркировки и её соответствие. Но встречаются случаи, когда маркировки нет, или она не соответствует требованиям

Тогда необходимо выполнить ручную маркировку с помощью изоленты, или применить специальные кембрики – изоляционный материал в виде полых трубок. Все метки должны быть на концах провода и там, где есть соединения. Для избегания подобных ситуаций стоит приобретать проводку с запасом, чтобы она имела одинаковую маркировку по всему дому или квартире.

Термоусадочный кембрик под действием высоких температур уменьшается в диаметреИсточник amperof.ru

Заключение

Заключение

Если маркировка проводки в помещении проводилась согласно требований старого ГОСТа, то нет необходимости ее менять. Достаточно ее промаркировать с помощью трубок или ленты. Но нельзя осуществлять монтаж новой проводки по устаревшим требованиям. На сегодня новая проводка должна соответствовать общим правилам, которые приняты в большинстве стран мира.

ОСНОВНЫЕ ТИПЫ КАБЕЛЬНОЙ МАРКИРОВКИ

Самоламинирующиеся этикетки:

Информация печатается на белой части, которая затем заклеивается прозрачной пленкой, что обеспечивает надежную защиту маркировки от истирания, а также воздействия внешней среды. Клеевой слой высыхает на 80% спустя 20 минут, полностью полимеризуется в течение 24 часов. После этого этикетку невозможно оторвать без применения специального инструмента, при этом надпись легко читается, не бледнеет со временем, не стирается.

Кабельные бирки:

Материалы изготовления – термопластичный полиуретан, полиэтилен, полипропилен, винил. Информация наносится с помощью термотрансферных принтеров. Применяемые полимерные материалы выдерживают высокие температуры, не горят, удобны в использовании. Бирки монтируются на кабель при помощи нейлоновых хомутов, стяжек.

Термоусадочные трубки:

Применяются для идентификации и одновременно изоляции кабелей и проводов. Используются с изделиями диаметром от 0,9 до 50,8мм. Трубки выпускаются из полиэлефина с коэффициентом усадки 2:1 и 3:1. Допустимая температура эксплуатации от -55 0С до +135 0С.

Самоклеящиеся флажки:

Наклейки разработаны для коаксиальных, оптоволоконных и электрических кабелей диаметром менее 4мм. Надпись наносится как с одной, так и с двух сторон. Флажки применяют для идентификации кросс-кабелей, проводов в шкафах коммутации, тонких проводов и жил.

Пластиковые клипсы (кольца):

Быстрый и простой способ маркировки уже соединенных кабелей. Представляют собой разомкнутое кольцо на специальной подложке с направляющими. Относятся к готовой маркировке, так как на кольцах уже нанесены буквенно-цифровые символы. Основной минус данного типа идентификации – высокая трудоемкость, поэтому клипсы чаще используют в условиях, не предполагающих частую смену маркировки.

Существуют и другие способы маркировки кабеля и провода – пластиковые контейнеры со вставками, маркеры с сопротивлением на разрыв, самоклеющиеся этикетки, которые можно располагать вдоль или поперёк проводника.

Технические характеристики кабеля

Все кабели FRLS, вне зависимости от завода-изготовителя должны эксплуатироваться при следующих параметрах:

• Диапазон температур, при которых допускается эксплуатация кабеля: от –50°С до +50°С;
• Относительная влажность воздуха — до 98 %.
• Прокладка без предварительного подогрева — не ниже -15°С.
• Минимальный радиус изгиба при прокладке:

— одножильных – 10 наружных диаметров;

— многожильных – 7,5 наружных диаметров.

Такие провода можно прокладывать и на улице

• Допустимая температура нагрева жил при КЗ не более 250°С. Продолжительность КЗ не должна превышать 4 с.
• Допустимая температура нагрева жил в режиме перегрузки – не более 90°С.
• Допустимая температура нагрева жил кабелей при эксплуатации – не более 70°С.
• Продолжительность работы кабелей в режиме перегрузки – не более 8 ч в сутки и не более 1000 ч за весь срок службы.
• Кабели не распространяют горение при прокладке в пучках по категории А.
• Дымооборазование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50%.
• Огнестойкость проводов не менее 180 мин.
• Строительная длина для сечений основных жил:

— от 1,5 до 16 мм² – 450 м;

— от 25 до 70 мм² – 300 м;

— 95 мм² и выше – 200 м.

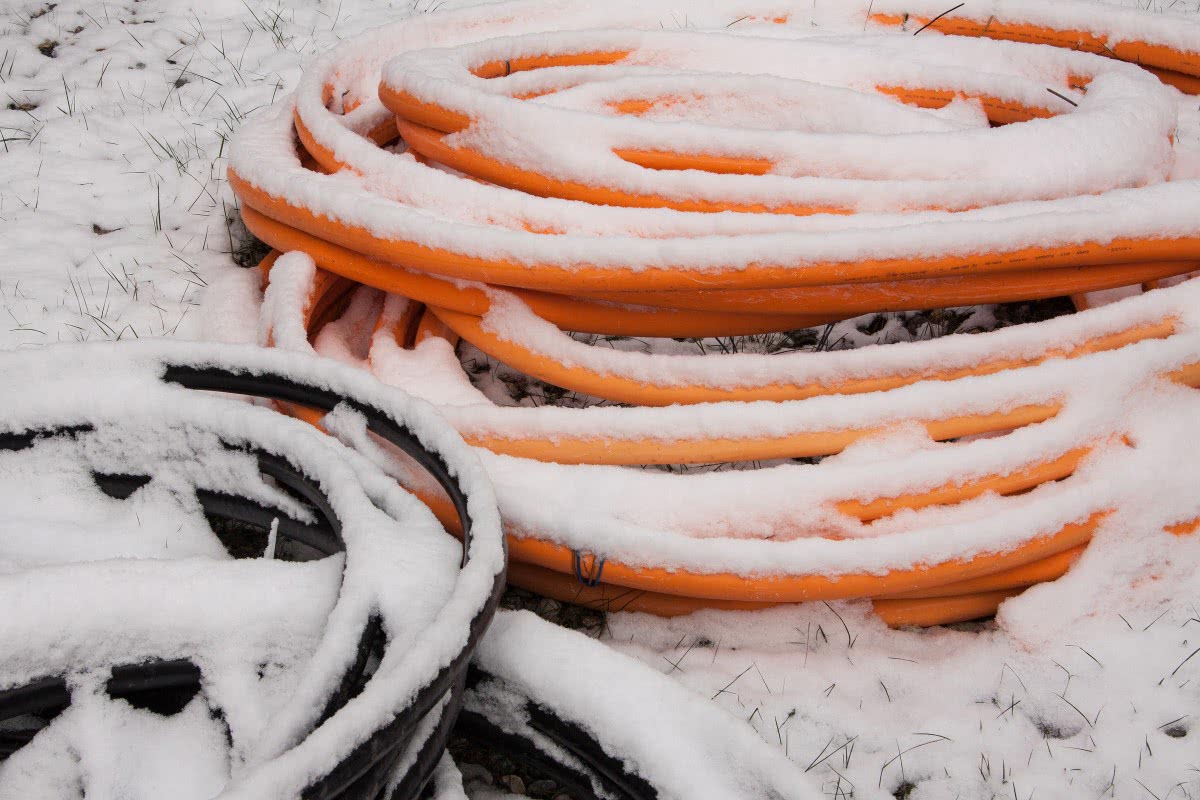

Бухты с кабелем

• Гарантийный срок эксплуатации кабеля – 5 лет.
• Срок службы изделия – не менее 30 лет.
• Срок хранения в закрытых помещениях – 10 лет, на открытых площадках – не более 2 лет

Важно! Параметр самозатухания означает, что проводка перестает гореть, если убрать источник открытого огня

Электрические характеристики

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Цветовая маркировка электрических проводов в разных странах

Ознакомившись с основой цветовой маркировкой проводов, при проектировании проводки и иных электромонтажных работах не должно возникнуть трудностей. Четко соблюдайте все унифицированные правила. А в случаях малейшего сомнения, обязательно проверяйте кабель при помощи индикаторной отвертки и мультиметра.

Что еще важно знать

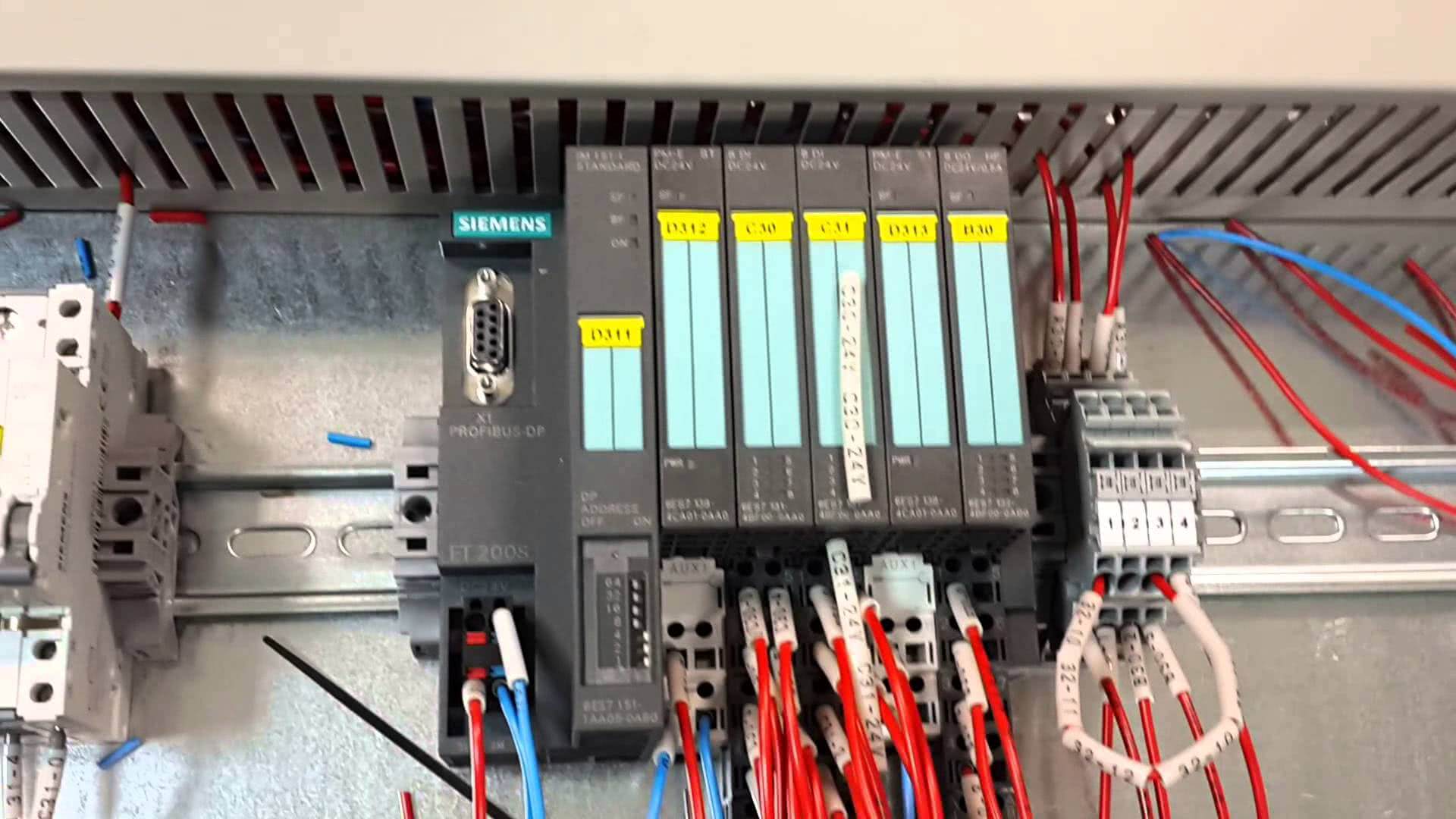

На фото ниже изображен щит, в котором была выполнена маркировка проводов при монтаже:

При сборке электрощита маркировать группы электропроводки нужно следующим образом: провод на входе помечается как L, а на выходе – Гр (указывает, что это группы). После буквы указывается, какой номер группы и номер линии.

Также во время маркировки важно учитывать все цветовые различия, чтобы не возникло аварийной ситуации. Если же открыв шкаф, никакого обозначения не было обнаружено, то необходимо при помощи пробника определить, где какой провод находиться

О том, как пользоваться индикаторной отверткой для определения фазы и нуля, мы рассказывали в соответствующей статье. Так как это займет много времени, то при проверке лучше оставить метки, чтобы другому электрику, который будет осуществлять ремонт или обслуживание было понятно, где какой провод.

Если нет проводников нужного цвета, то можно использовать любой цвет, главное, чтобы при монтаже концы жил правильно помечались. Это можно делать при помощи цветной изоленты или специальных термоусаживаемых трубок.

Маркировка термоусадками выглядит следующим образом:

Вот по такой технологии производится маркировка проводов и кабелей при монтаже электрощита

Как вы видите, обозначать линии очень важно, а сам процесс не занимает много времени

Обращаем ваше внимание на то, что с помощью данной инструкции вы можете маркировать проводники не только в силовых электрощитах, но и в щитах автоматики (например, для обозначения сигнальных кабелей и управления)

Будет полезно прочитать:

Расшифровка и виды

Буквами ВВГ зашифрована следующая информация: так как впереди не стоит буква «А», жилы у ВВГ сделаны из меди. Далее идут две буквы «В». Они расшифровываются как оболочка из поливинилхлорида — ПВХ. То есть, каждая медная жилка имеет собственную изоляцию из винила, затем все они продеты в защитный шланг из того же поливинилхлорида. Последняя буква «Г» обознаячает отсутствие брони и защитных оболочек. То есть, кабель ВВГ не имеет дополнительной защиты. Именно по этой причине при наружной прокладке он нуждается в дополнительной защите.

Внешний вид пятижильного кабеля ВВГ

Модификации оболочки

Но у этого вида кабельной продукции много различных модификаций: ВВГнг, ВВГнг Ls, ВВГнг Hf, ВВГнг FrLs и другие. По строению эти виды не отличаются, но за счет добавок в пластификат имеют специфические свойства. Давайте рассмотрим, что они обозначают:

• ВВГНГ. Дополнительные буквы «нг» расшифровываются как негорючий. Это значит, что в пластикат оболочек добавлены вещества, которые препятствуют распространению пламени. То есть, самостоятельно этот кабель не горит и не поддерживает горение даже при совместной прокладке.
• ВВГнг LS. В этой модификации ПВХ используется тот, который при горении выделяет мало дыма.

• ВВГнг-LSLTx. Тут пластификат при горении выделяет мало дыма и этот дым содержит мало токсичных веществ. В огне длительное время не горит, потому применяется в основном для аварийного освещения или на пожароопасных участках. Разрешен к использованию в детских и лечебных учреждениях.
• ВВГнг HF. Буквы NF обозначают, что винил оболочек не содержит галогенов, а конкретно — хлора. То есть, дым малотоксичный.
• ВВГнг-frls. Это стойкий к огню вариант кабеля, предназначенный для групповой прокладки. Сопротивление открытому огню 60-180 мин. Достигается оно наличием дополнительной защитной оболочки из слюды. При горении выделяет мало дыма.
• ВВГ п. Это плоская разновидность. Обычно выпускается двух или трехжильный.

Если коротко подвести итоги: кабель ВВГ имеет оболочку, не распространяющую горение при индивидуальной прокладке. Для групповой прокладки он не пригоден. Зато все остальные виды, начиная с ВВГнг, могут укладываться в пучке.

Количество жил и форма кабеля

Кабель ВВГ любой модификации может иметь от двух до шести проводников. Провода могут быть одножильными или многожильными. Сечение — от 1,5 квадратных миллиметра до 250 квадратных миллиметров. Есть также модификации с нулевыми и защитными проводами. Они имеют меньший диаметр и характерную окраску (синий и голубой).

Жилы могут быть круглыми и сегментными, сам кабель по форме — круглым и плоским

По форме жилы могут быть круглыми или сегментными. Сегментные делают в кабелях большого сечения для уменьшения диаметра. Если жилы круглые, промежутки между ними заполняются пластикатом. Кабель ВВНнг с проводами малого диаметра (до 25 мм) может быть без заполнения.

Основные темы

Маркировка кабельных линий (кабельные бирки)

СНИП 3-05-06-85 «Электротехнические устройства» , введен в действие с 1 июля 1986 года (Постановление Госстроя СССР от 11.12.1985 N 215)

П. 3.22. Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях. Маркировка кабельных линий П. 3.103. Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование. П. 3.104. На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки. На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50 – 70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения. На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты. На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты. П. 3.105. Бирки следует применять: в сухих помещениях — из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле — из пластмассы. Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской. П. 3.106. Бирки должны быть закреплены на кабелях капроновой нитью или оцинкованной стальной проволокой диаметром 1 — 2 мм, или пластмассовой лентой с кнопкой. Место крепления бирки на кабеле проволокой и сама проволока в сырых помещениях, вне зданий и в земле должны быть покрыты битумом для защиты от действия влаги.

Правила устройства электроустановок (ПУЭ) п. 2.3.23. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т.д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт — номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.

«Правил технической эксплуатации электроустановок потребителей» (ПТЭЭП) 2.4.5. Каждая КЛ должна иметь паспорт, включающий документацию, указанную в п.2.4.2. диспетчерский номер или наименование. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками; на бирках кабелей в начале и конце линии должны быть указаны марка, напряжение, сечение, номер или наименование линии; на бирках соединительных муфт – номер муфты, дата монтажа. Бирки должны быть стойкими к воздействию окружающей среды. Они должны быть расположены по длине линии через каждые 50 м на открыто проложенных кабелях, а также на поворотах трассы и в местах прохода кабелей через огнестойкие перегородки и перекрытия (с обеих сторон).

Бирки маркировочные изготавливаются в соответствии с ТУ 36-1440-82: Круглая бирка (У-135) – предназначена для силовых кабелей выше 1000В; Квадратная бирка (У-134) – предназначена для силовых кабелей до 1000В; Треугольная бирка (У-136) – предназначена для контрольных кабелей.

Примеры кабельных бирок:

Какими бывают провода

По проводам сегодня передают телефонные звонки, всевозможную информацию, электроэнергию промышленных размеров и бытовых. В зависимости от того, какую работу выполняет провод, он отличается разным металлом и диаметром жилы, количеством жил, изоляцией, специальными качествами. В местах повышенной пожарной опасности, к примеру, прокладывают кабеля или шнуры с изоляцией, которая плохо горит. Все эти нюансы имеют определенное обозначение в виде букв и цифр, указанных на изоляции электрических проводов.

Расшифровка маркировки проводов – это краткое перечисление технических характеристик изделия. Каждая буква маркировки указывает:

• металл, из которого сделаны центральные жилы, непосредственно пропускающие электрический ток;
• место применения данного изделия;
• материал изоляции и общих оболочек, дополнительной защиты;
• степень гибкости, устойчивость от возгорания, способность само-затухания, низкое выделение дыма, не поддержание горения;
• вид конструкции, количество жил;
• общую площадь сечения проволок, жилы;
• оптимальное напряжение, которое способно выдержать изделие, в рабочем режиме.

Особенности технической эксплуатации

АВВГ используется во многих сферах жизнедеятельности. Это незаменимый электротехнический компонент при построении распределительных подстанций на промышленных объектах, обустройстве щитовых местных линий электропередач. Он нередко применяется при прокладке проводки внутри жилых помещений и производственных цехов.

В процессе прокладки и эксплуатации кабеля АВВГ нужно гарантировать отсутствие механических и компрессионных повреждений, поскольку изделие не защищено бронированной лентой. Провод отличается высокой чувствительностью к растяжению, которое может повредить изоляционный слой из поливинилхлорида. Таким образом, в процессе прокладки по стенам или опорным столбам нужно обеспечить минимальное провисание.

Если требуется прокладка в грунте, то следует покупать кабель с маркировкой АВВГз. Данные изделия отличаются от обычного АВВГ-провода более плотным расположением жил. Для уменьшения свободного пространства внутрь добавляют ПВХ-пластикат, который также применяется для производства внешней оболочки. Для начала выкапывается траншея, затем создается песчаная подушка, а уже после укладывается кабель. Убедившись в отсутствии натяжения, трассу засыпают слоем песка толщиной не менее 150 мм.

Важно! Независимо от типа выбранного кабеля при прокладке в земле следует обеспечить дополнительную защиту сигнальной лентой. Ее толщина и протяженность подбираются таким образом, чтобы полностью перекрыть кабель, как по ширине, так и по длине. В точках, где допустима большая нагрузка на грунт, проводник защищается металлической трубой

В точках, где допустима большая нагрузка на грунт, проводник защищается металлической трубой.

Кабель АВВГнг является идеальным вариантом для обустройства электросетей на объектах с повышенными требованиями к пожарной безопасности, где необходимы изделия негорючего типа. Приставка «нг» означает отсутствие горения даже в том случае, если компоненты прокладываются пучками.

Где можно использовать

В бытовой сфере активно используется АВВГ-кабель с небольшим сечением жил – до 6 кв. мм. Наличие двойного защитного слоя (изоляция жил и внешняя оболочка) позволяет применять изделие для открытой проводки без кабель-каналов. С другой стороны, пластиковый короб сохраняет эстетичность, поэтому все-таки рекомендован к эксплуатации. Если планируется организация проводки скрытого типа, то кабель следует прятать внутри гофры.

ПВХ-пластикат позволяет противостоять ультрафиолетовым лучам, поэтому кабель АВВГ может размещаться даже на улице, под открытым небом. Конструкция провода позволяет защитить его от воздействия пыли и влаги, поэтому можете смело обустраивать электрические цепи в более влажных помещениях – подвалах, погребах и там, где высока вероятность появления плесени.

Совет! АВВГ нельзя эксплуатировать в парилках, банях и других подобных местах, поскольку верхняя планка диапазона рабочих температур составляет +50 гр. Цельсия. Как известно, средняя температура воздуха в парилке приблизительно равна +90 гр. Цельсия.

Требования к хранению и транспортировке

Кабель поставляется и хранится на специальных деревянных барабанах. В процессе намотки концы провода фиксируют на «щеке» барабана, что упрощает проверку изделия. Срок хранения АВВГ зависит от условий:

• под открытым небом – 2 года;
• под навесами в павильонах – 5 лет;
• на специализированных складах – 10 лет.

Не стоит путать барабаны с бухтами. Тем не менее, АВВГ может перевозиться и храниться в последних, но вес одной должен составлять до 25 кг. Дополнительно бухта комплектуется упаковкой, исключающей произвольное разматывание. Независимо от выбора на изделие клеится этикетка или технический паспорт, который прячется в непромокаемую оболочку.

Важно знать!

Цветовая маркировка проводов в электрике имеет множество особенностей и часто новички сталкиваются с такими вопросами, как:

• «Что такое аббревиатура PEN?»;
• «Как найти заземление, фазу, ноль, если изоляция бесцветная либо имеет нестандартный окрас?»;
• «Как самостоятельно указать фазу, заземление, ноль?»;
• «Какие еще существуют стандарты по окрасу изоляции?».

На все эти вопросы мы сейчас кратко дадим простое объяснение!

Что такое PEN?

Устаревшая на сегодняшний день система заземления TN-C предполагает использование объединения нейтрали и заземления. Преимущество такой системы – легкость электромонтажных работ. Недостаток – угроза поражения электрическим током при монтаже электропроводки в доме либо квартире.

Цвет совмещенного провода желто-зеленый (как у PE), но при этом на концах изоляция имеет синий окрас, характерный нейтрали. На электрической схеме совмещенный контакт обозначается тремя латинскими литерами – «PEN».

Как найти L, N, PE?

Итак, вы столкнулись с такой ситуацией: во время ремонта бытовой электросети оказалось, что все проводники одного цвета. Как в этом случае узнать, какой провод что означает?

Индикаторная отвертка

В том случае, если электропроводка имеет заземляющий провод, необходимо использовать такое оборудование, как мультиметр. Данный прибор имеет два щупальца. Сначала необходимо установить диапазон измерения переменного тока на отметку свыше 220 Вольт. Далее одну щупальцу фиксируем на фазном контакте, а с помощью второго щупальца определяем ноль/заземление. При соприкосновении с 0 на мультиметре отобразиться значение напряжения в пределах 220 Вольт. Если же вы дотронетесь к «земле» – напряжение обязательно будет немного ниже. Более доходчивая инструкция по использованию мультиметра была предоставлена в соответствующей статье, с которой рекомендуем ознакомиться!

Мультиметр

Существует еще один метод определения. Если нет мультиметра и индикаторной отвертки под рукой, то можно постараться определить какого цвета провода L и N по их изоляции. В этом случае необходимо помнить, что синяя оболочка — это всегда НОЛЬ. В любой нестандартной маркировке окрас ноля не меняется. Остальные две жилы будет немного сложнее определить.

Первый вариант ассоциаций. Вы видите оставшийся цветной и черный либо белый контакт. В старые добрые времена землю обозначали черной либо белой изоляцией. Вполне разумно предполагать что это именно она, оставшийся цветной – фазный (L).

Второй вариант. Ноль, опять-таки, сразу откидываем, остается красный и черный/белый провод. Если изоляция белого цвета, то согласно ПУЭ – это фаза. Значит, оставшийся красный – земля.

Обращаем Ваше внимание на то, что такой метод является крайне опасным. Если Вы решили им воспользоваться, обязательно сделайте для себя пометки, чтобы во время ремонта люстры либо розетки не получить удар электрическим током!

Как самостоятельно указать L, N, PE?

В том случае, если визуальное обозначение отсутствует либо отличается от стандартного, рекомендуется самостоятельно указать все элементы после ремонтных работ. Для этого можно использовать цветную изоленту либо специальное изделие – термоусадочную трубку, именуемую также кембриком. Согласно требованиям ПУЭ, ГОСТу и общепринятым рекомендациям указание жил необходимо осуществлять на концах проводника – в местах его соединения с шиной (как показано на фото).

Небольшие пометки по цветам облегчат ремонт и обслуживание как Вам, так и электрику, который возможно будет осуществлять ремонт домашней электросети после Вас! О том, как маркировать провода в щитке, мы рассказали в отдельной статье.

Существующие заводские стандарты

Обозначения изоляции с каждым десятилетием немного видоизменяется, поэтому возможно данная информация Вам пригодится.

До 2000-го года применялась следующая цветовая маркировка проводов:

• белый – N;
• черный – PE;
• яркий – L.

Через несколько лет после данного стандарта было внесено существенное изменение: PE «перекрасили» в желто-зеленый цвет (как сейчас).

Таким образом, изделия стали выглядеть так:

• желто-зеленый провод – земельный;
• черный (и иногда белый) – нейтральный (N);
• яркий – фаза.

Цветовые решения

Если же по каким-либо причинам Вы путаетесь между контактами, предоставляем к Вашему вниманию подробную расшифровку маркировки проводов и кабелей по цветам, которая на сегодняшний день соответствует европейским и отечественным стандартам:

Напоследок рекомендуем просмотреть полезное видео по теме:
