Чертежи металлической лестницы: расчеты и схемы

Оглавление

Дизайн лестницы на металлокаркасе

Окончательную форму и вид конструкции определяют требования заказчика. При необходимости для отделки может использоваться дерево, камень, стекло или различные виды пластика.

Крепления

По типу креплений различают следующие виды лестниц:

на тетивах. Самые прочные и устойчивые конструкции. В качестве основы в них используются стальные швеллера. Из них сваривается ступенчатая тетива, в пазах которой крепятся ступени;
на металлическом косоуре. Несущие детали этого типа изготавливаются в виде цельнокройной балки с гребенкой по верхнему краю. Если смотреть сбоку, будут видны торцы ступеней;
на больцах. Для изготовления используется специальный крепеж в виде болтов с продольной резьбой. Ступени крепятся одной стороной к стене или опорному столбу. С противоположной стороны они стягиваются больцами.

Ступени

Лестничный металлокаркас в зависимости от требований и дизайнерского решения может дополняться ступенями из различных материалов:

дерева;
металла;
пластика;
камня;
стекла.

Для уличных вариантов и подвальных лестниц лучше всего подойдут металлические ступени. Для жилых помещений наиболее часто используются деревянные. Во время окончательной сборки их укладывают на заранее подготовленное основание. В его роли могут выступать приваренные пластины или уголки, выполненные из профиля.

В зависимости от типа интерьера для изготовления ступеней может использоваться закаленное стекло или высокопрочный пластик. Также вероятно изготовление заливной конструкции из бетона, которая затем облицовывается декоративной плиткой.

Перила и ограждения

Для безопасного и удобного использования все варианты лестниц обязательно оснащаются перилами или защитными ограждениями. Для их изготовления используются следующие материалы:

нержавеющая сталь. Прочный и дешевый вариант. Хорошо подходит для общественных зданий и жилых помещений;
дерево. Классический вариант, подходящий для помещений любого назначения;
пластик. Может использоваться в качестве труб или листовых материалов;
закаленное стекло. Благодаря прозрачности конструкции выглядят легко и элегантно.

Классифицируются перила и по способу монтажа:

в виде поручней. Для изготовления используются трубы и профиль, которые монтируются при помощи специальных креплений;
с балясинами. Классический тип. Перила этого вида состоят из балясин и столбиков, которые при соединении образуют горизонтальное обрамление.

Преимущества металлических лестниц

Выбор в пользу металла стоит сделать по таким причинам:

надежность и длительный срок эксплуатации;

способность выдержать большую нагрузку (при правильном
проектировании);

прочность металла и соединений;

возможность создать разнообразные формы и модели лестниц;

возможность разбить работу на два этапа. Сначала сделать
каркас и передвигаться по нему, пока идут отделочные работы на верхних этажах
или копятся средства на отделку. Затем приступить к чистовой отделке
(облицовке) и декору.

отсутствие скрипа. Металл, в отличие от древесины не
рассыхается и не создает звуки при упоре на ступеньку;

возможность сочетать (комбинировать) с разными отделочными
материалами. Во-первых, для того чтобы снизить нагрузку на металл, во-вторых,
чтобы придать лестнице красивый внешний вид.

Самостоятельное изготовление лестницы из металла, процесс
трудоемкий. Однако создать незамысловатую, но надежную конструкцию под силу
любому, кто решится на это.

Металлическая лестница на второй этаж своими руками

В статье мы расскажем о лестнице из металла, которая будет расположена между этажами. Но свойства, которые имеет металл, дают возможность изготовления лестниц любых конструкций и при этом крепких, нетяжеловесных, красивых, даже воздушных лестниц.

Сооружение простой лестницы на другой этаж с одним маршем дело не сложное, при наличии некоторых навыков. А вот лестницу с несколькими маршами, изготовить сложнее, но можно же всему научиться, было бы желание.

Лестницы бывают деревянные, металлические или бетонные .

Проект и расчёты для лестниц находящихся между этажами из любых материалов, ни чем не отличаются.

Для них существуют обычные требования:

В частном доме самая небольшая ширина лестницы составляет 900 сантиметров.
Нормальная высота ступенек является 160 — 180 миллиметров.
Минимально допустимая глубина ступеней составляет 270 миллиметров.
Перила на лестнице боковой напор должны выдерживать примерно в сто килограмм.
Расстояние между стойками перил должно составлять 150 миллиметров и, если в семье дети необходимо сделать это расстояние в 120 миллиметров.
Лестницы изготавливают кованными и сварными.

Лестницы существуют следующих типов:

На косоурах. На одном косоуре, то есть на двутавре или швеллере. Они играют роль опоры, их размещают посередине конструкции и прикрепляют ступени. Данные лестницы выглядят воздушными, лёгкими, но нагрузку выдерживают с достоинством.
На тетиве.
На больцах.
Винтовые.

Существуют лестницы:

одномаршевые и двухпролётные;
прямые и с поворотом.

Если вы не обладаете особыми навыками по возведению лестниц, то начните с простого варианта, то есть с одномаршевой конструкции.

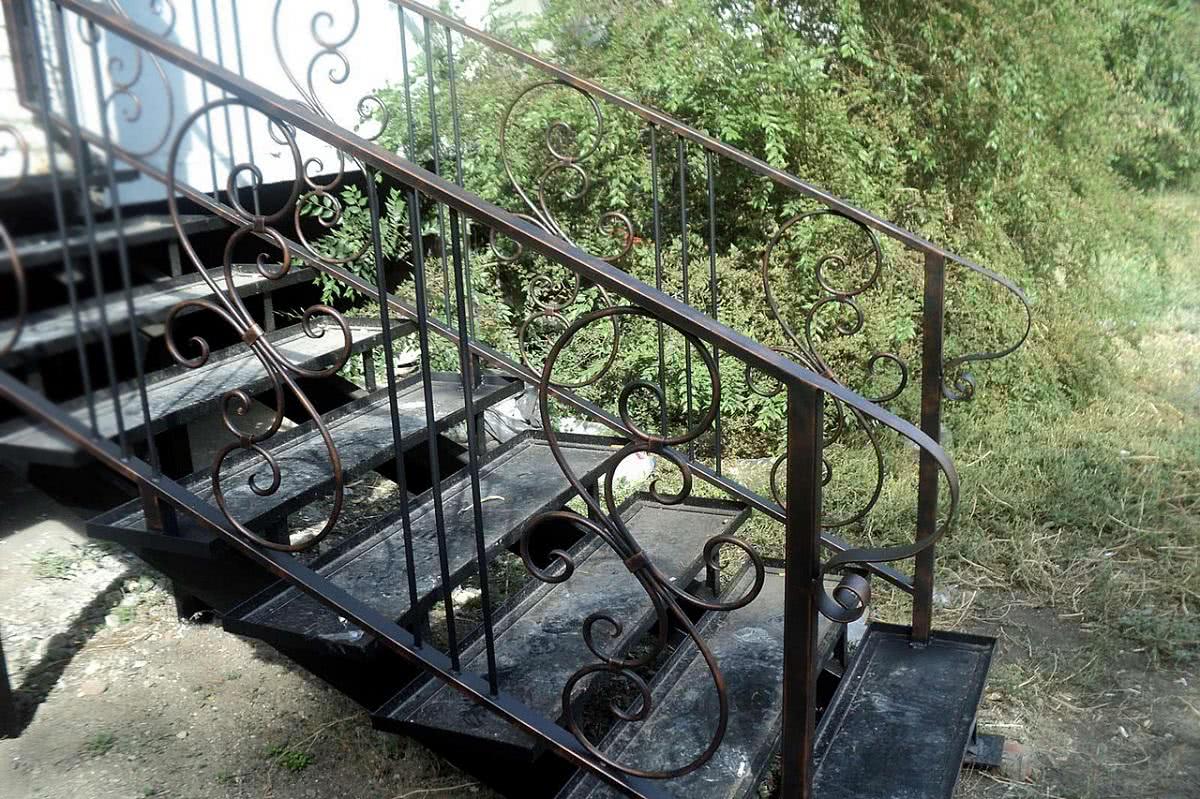

Уличная лестница из металла: виды

Существует несколько разновидностей лестниц. Это позволяет подобрать необходимый вариант очень легко.

По целевому назначению лестницы бывают :

Наружные металлические лестницы также имеют подвиды: передвижные и капитальные, перила могут присутствовать и могут отсутствовать.

По тому, что соединяет лестница различаются :

Чердак и улица;
Улица со вторым этажом дома;
Крыльцо и улица;
Подвал с улицей и т.д.

Как правило, применение лестницы на улице, например, в случае соединения уличного пространства со вторым этажом, экономит ту площадь, которую бы она занимала внутри дома.

После установки металлической лестницы ее обязательно следует покрасить

По типу материала наиболее популярны металлические лестницы, причем каркас из металла можно обшить разнообразными материалами. Наряду с металлом используют дерево, камень, бетон. Обшитые лестницы – это сборная конструкция, но бывают и цельнолитые, и сварные.

Металлические лестницы различаются по наличию площадок с таковыми и без. По типу металла наиболее популярны железные и стальные конструкции.

По цели, для которой данный элемент устанавливается, различаются :

По форме конструкции различают: прямые, изогнутые, закрученные, эллиптические.

Металлические лестницы легко устанавливаются и стойкие перед натиском агрессивной внешней среды, но для того, чтобы продлить жизнь конструкции после установки ее необходимо покрыть специальным раствором антикоррозийного действия.

Металлические ступени могут быть слегка скользкими от наледи, поэтому можно их застелить анти скользящими покрытиями. Дачи и коттеджи обустраивают фасадными лестницами на металлическом каркасе, но отделанные натуральными материалами, дерево или камень и т.д.

Расчеты

В проектных организациях используются компьютерные программы, с помощью которых создается 3D модель конструкции. В такой модели легко изменить параметры отдельных элементов. После утверждения окончательного варианта, компьютер подготавливает рабочие чертежи и спецификацию металлической лестницы.

Нам придется сделать расчеты без помощи программы. Рассмотрим самый простой вариант конструкции – прямой одномаршевый. Типовые требования к глубине и высоте ступеней нам известны. Делаем замеры между двумя точками: от точки начала до точки конца лестницы на уровне «чистого» пола первого этажа (эту величину обозначим a) и высоту между «чистым» полом первого и второго этажей (b). У нас получилось, что a = 4000 мм, b = 2500 мм. Осталось определить длину лестницы. Помним, что оптимальный угол наклона составляет 30° — 45°.

В прямоугольном треугольнике квадрат гипотенузы (это длина лестницы) равен сумме квадратов двух катетов. У нас катеты равны 4000 мм и 2500 мм. Считаем, извлекаем корень квадратный и получаем длину, равную 4720 мм.

Подбираем оптимальное количество ступеней. С такой высотой их может быть 14 (высота ступени составит 179 мм) или 15 (167 мм). Оба варианта находятся в пределах разрешенных размеров. Выбираем вариант с 14 ступенями и проверяем, какой получится их глубина. Делим 4000 мм на 14 и получаем 286 мм. И этот размер нас устраивает (глубина не должна быть меньше 270 мм). Размер ступеней – 286 мм – будет увеличен еще на ширину так называемого свеса. Свесом называется часть верхней ступени, которая нависает над нижней. Оптимальный размер свеса составляет 30-40 мм.

Мы получили основные размеры, которые нужны нам для определения количества материалов. Для двух косоуров нам потребуется профильная квадратная труба 2 х 4720 мм. Из уголков, которые для надежности можем усилить арматурой, сварим опоры для ступеней (кобылки). Сами ступени и подступенки изготавливаем из 4-мм листовой сталью и обшиваем деревом.

Разновидности конструкций

В зависимости от принципа крепления ступеней и строения каркас лестницы из металла на второй этаж имеет следующие модификации:

С косоурами.

Одна или две специальные подставки, на которые опираются ступени. Количество опор, вид и толщина используемого материала зависят от ширины, массы и общей нагрузки. Характеризуется надёжностью, прочностью, минимально занимаемой площадью и лёгкостью установки.

Изогнутая лестница на косоурахИсточник region-master116.ru

С тетивами.

В структуре имеются две опоры для ступенек. По сравнению с выше представленным вариантом конструкция отличается большей прочностью, однако и максимальной массивностью, и занимаемым объёмом.

Консольные.

Каркасы для ступенек фиксируются непосредственно к поверхности стены посредством элементов крепежа. Благодаря этому создаётся визуальный эффект парящей лестницы. Материалов на её изготовление уходит минимум и места она занимает совсем немного. Однако естественной платой за это является низкая несущая способность.

Винтовые.

Деревянная лестница на металлическом каркасе монтируется вокруг центральной мощной опоры, например, трубы. Версия отличается высокими прочностными показателями и надёжностью. Несмотря на то, что она характеризуется элегантностью и изяществом в интерьере, с точки зрения комфорта эксплуатации и практичности уступает всем рассмотренным модификациям.

Комбинированные.

Сочетание нескольких принципов возведения повышает надёжность и удобство использования. Так, нередко в конструкции используется косоур для внешней опоры ступенек и консоли для фиксации со стороны, прилегающей к стене.

Комбинированная лестница на 2 этажИсточник gidlestnic.ru

Помимо этой классификации существуют и другие, например, по количеству пролётов, типу и величине изгибов – трапециевидные, скруглённые, Г-, П-образные и проч. При этом изначально самостоятельно лучше браться за изготовление упрощённого варианта. Примером является прямая лестница из уголка 50х50 в один марш. Создание более сложной модификации лучше доверить профессионалам.

Изготовление лестницы из профильной трубы на второй этаж своими руками

Для изготовления лестницы на металлическом каркасе используют трубы профильные с размерами сечения 40х60 мм, что обеспечит конструкции достаточную прочность.

Существует два метода сборки каркаса. Можно изготовить весь каркас вне места установки и потом перенести его непосредственно к месту, где будет располагаться лестница. Такой метод не всегда может подойти, так как конструкция довольно тяжела и придется прибегнуть к помощи специальных механизмов. Да и готовая конструкция может по габаритам не вписаться в существующие проемы.

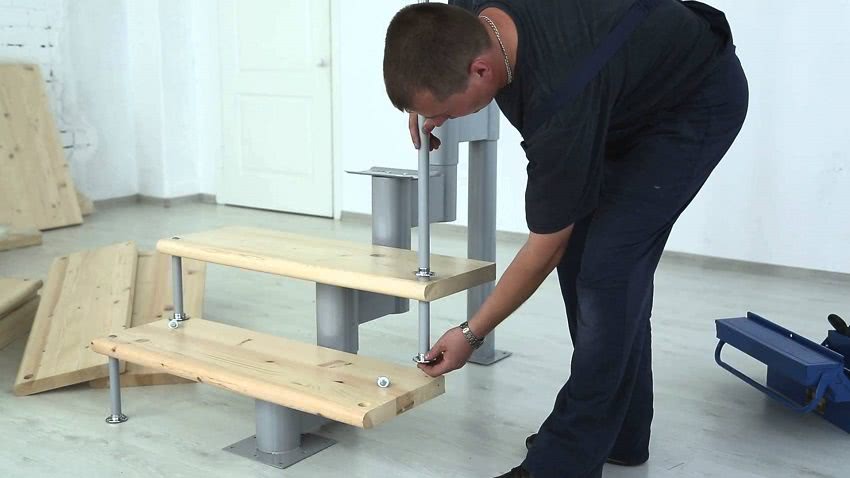

Монтаж модульной лестницы заводского изготовления легко осуществить самостоятельно

Специалисты рекомендуют производить изготовление каркаса прямо на месте установки лестницы на второй этаж. В этом случае допущенные ошибки можно корректировать по мере выполнения работ на месте.

Нарезка заготовок

Работу начинают с выбора конструкции лестницы: в данном случае это будет косоурная конструкция. Разрабатывается схема лестницы со всеми необходимыми размерами и учетом расположения поворотных ступеней. Схема будет нужна на протяжении всего времени изготовления и монтажа лестницы.

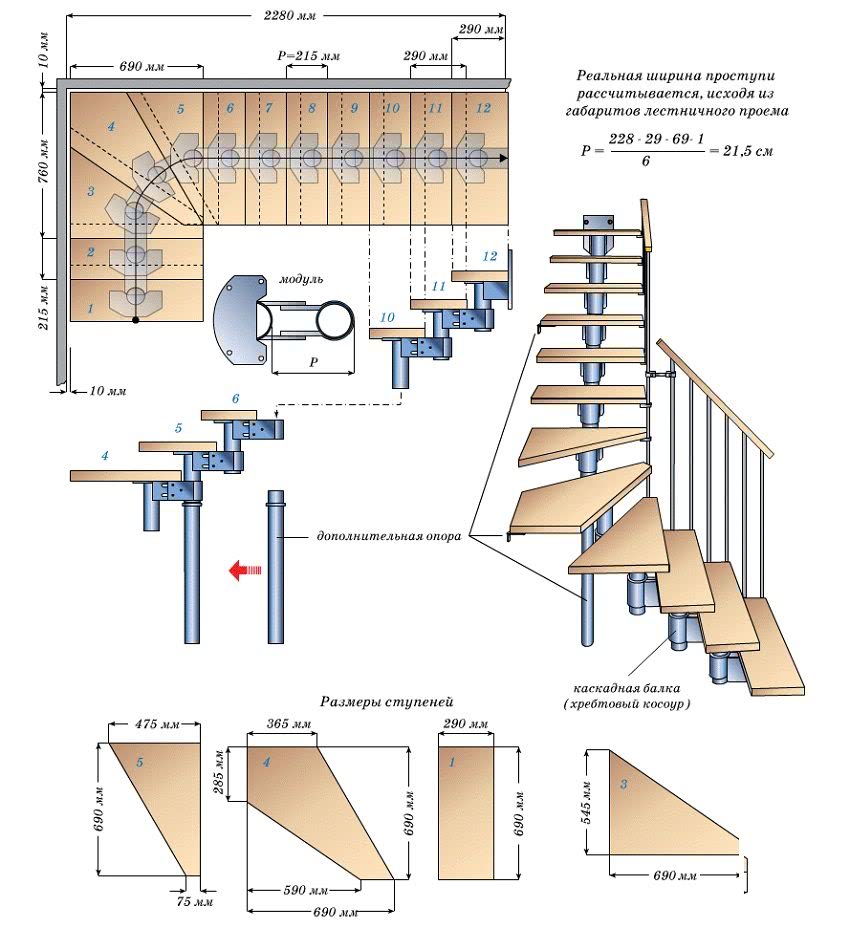

Схема модульной лестницы на хребтовом косоуре

Профильные трубы предварительно очищаются от окалины. В соответствии со схемой, производятся работы по подготовке элементов необходимого размера и количества.

Полезный совет! Если вы сталкиваетесь с работой по изготовлению металлического каркаса лестницы впервые, попробуйте все нарезанные и готовые элементы пронумеровать, чтобы не ошибиться и не испортить материал.

Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом

Для того, чтобы работа шла быстрее рекомендуется сначала подготовить и нарезать все элементы, а потом приступать к сварке. Но постепенная нарезка по ходу выполнения работы позволяет допустить меньше ошибок. Выбирать вам. Распил труб выполняется с выдерживанием всех углов.

Монтаж несущих опор

Как только все элементы нарезаны, устанавливаются несущие балки каркаса. Количество балок должно быть равным количеству косоуров. Несущий швеллер обрезают так, чтобы он упирался плоскостью среза в потолочную балку и в пол. В некоторых случаях подготавливают основу и к ней приваривают швеллер.

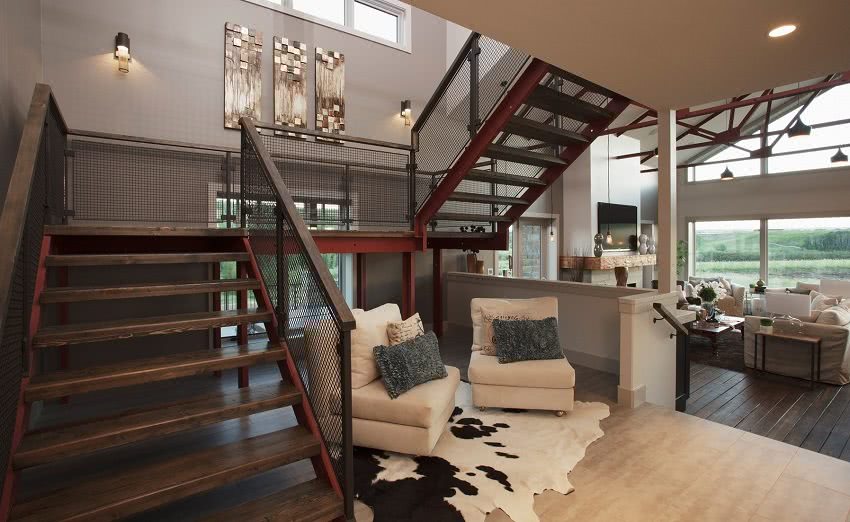

Просторная маршевая поворотная лестница с площадкой

На этом этапе важным условием является правильная и параллельная установка швеллеров (если их несколько). От их расположения будет зависеть правильность всей конструкции. Если планируется поворотная система, необходимо предварительно сделать необходимый поворот несущей балки согласно вашей схеме. Если на схеме предусмотрена конструкция с площадкой, то концы опор маршей должны упираться в площадку и быть надежно зафиксированы.

Заготовки для ступеней

Заготовки для ступеней делают в форме треугольника, в который впоследствии закладывают ступени. Для фиксации этих треугольников используют точечный шов в нескольких местах. Проверяют правильность крепления и лишь после этого надежно фиксируют сваркой к основному каркасу. Также применяют в качестве крепежа болты.

Маршевая поворотная лестница на металлическом косоуре

Когда первая заготовка для ступени готова, на нее укладывают временную ступень из доски, затем постепенно монтируются все следующие «косынки».

Изготовление каркаса для поворотной на 90 градусов лестницы значительно сложнее. Размеры треугольных заготовок будут различными. Здесь рекомендуется готовить каждый элемент только после того, как смонтирован предыдущий.

Иногда, при применении в качестве несущего элемента широкого швеллера, вместо треугольных заготовок для ступеней приваривают к основе металлические подставки для них.

Обработка металлического каркаса

После монтажа приступают к зачистке швов. Обрабатывается вся металлическая поверхность каркаса: обезжиривание, нанесение составов от ржавчины, грунтовка. Далее, металл покрывается краской. Если использовался профиль из нержавеющей стали, обработка не нужна.

Металлическая лестница в стиле «минимализм»

Ступени для лестницы могут быть выполнены из дерева или металла. Более экзотический вариант камень или стекло. Если в качестве ступеней выступает дерево — полки треугольных уголков должны быть снизу, если камень или бетон — полки направляются вверх.

Основным преимуществом лестниц на металлическом каркасе является возможность объединить различные материалы в самых разнообразных комбинациях. Вместе с тем лестницы на каркасе из металла прочны, долговечны и могут соответствовать любому стилю интерьера.

Почему вам нужна металлическая лестница

Материалов для конструирования лестниц предостаточно, но металл популярен по следующим причинам:

Кованая лестница

Он надежен и рассчитан на большой срок использования, а значит, вам не нужно ломать голову над очередным ремонтом через 5 лет или скрипучих ступенях, которые не дадут покоя уже через пару лет.
Металл выдерживает большую нагрузку, поэтому вы можете не беспокоиться об этом моменте, что совсем не актуально для деревянных конструкций. Надежность и прочность лестницы диктуется не только материалом, но и правильным проектированием, но если на чаше весов металл, то с ним мало кто посоревнуется.
Очень прочные соединения. Лестница состоит из нескольких элементов и если материал подобран непродуманно, то скоро конструкция начнет сыпаться. С металлическими соединениями такого не случится.
У вас будет огромный выбор в области разнообразных форм и моделей. Металл как материал позволяет создать такие шедевры, каких точно ни у кого еще не было. А это отличная возможность для тех, кто хочет проявить и отразить свой стиль в интерьере, а не только продумать практическую составляющую.
В процессе строительства можно разбить работу над лестницей на два этапа. Да, с металлическими конструкциями это возможно. Вы можете сделать первоначальный каркас, и он уже выдержит всю нагрузку. В это время занимаетесь отделочными работами, а затем приступаете посредственно к чистовой отделке и декорированию. Удобно, когда бюджет требует дополнительных накоплений.
Металлические ступени не скрипят. Древесина, даже самая качественная, может рано или поздно заскрипеть. Если вы вовремя займетесь ремонтом, что само по себе уже лишние траты и время, это все равно не гарантирует вам того, что скрип не появится в другом месте лестницы. С металлической конструкцией такого никогда не будет – она не умеет скрипеть.
Использование дополнительных отделочных материалов. Металл отлично сочетается с другими материалами и даже если вы не хотите, чтобы этот материал был хорошо заметен (бывает такое по стилю), элементы декора из других материалов хорошо приживаются.

Процесс изготовления металлической лестницы

Подготовительный этап

Прежде, чем приступить непосредственно к изготовлению металлической лестницы, важно заранее продумать ее конструкцию, количество маршей, ступеней, дизайн, форму и многое другое. Исходя из этого, можно рассчитать необходимое количество материалов и инструментов для работы. Самая простая конструкция металлической лестницы, состоящей из несущего каркаса, выполненного из швеллера или широкой трубы

Швеллера устанавливают в виде косоуров, а затем к ним параллельно полу приваривают металлические ступени

Самая простая конструкция металлической лестницы, состоящей из несущего каркаса, выполненного из швеллера или широкой трубы. Швеллера устанавливают в виде косоуров, а затем к ним параллельно полу приваривают металлические ступени.

Для изготовления такой одномаршевой лестницы потребуются два швеллера одинаковой длины или труба прямоугольная электросварная шириной около 80 см, труба квадратная стальная, а также металлические уголки, гладкая сталь с прорезями для ступеней, грунтовка по металлу, электроды сварочные, диски сварочные или шлифовальные и т.д.
В качестве инструментов пригодится дрель, болгарка, сварочный аппарат, защитная маска или очки, карандаш, рулетка и т.п. Когда все необходимое будет готово, можно переходить к самому процессу сооружения металлической лестницы.

Основные работы

Процесс создания металлической лестницы начинают с изготовления каркаса.

Для этого берут швеллера заданной длины, ставят их на ребро и при помощи электродуговой сварки приваривают уголки или «кобылки», которые будут выступать в роли основания под ступени.
Сверху них будут монтироваться металлические ступени из гладкой стали с прорезями либо из любого другого материала, например, дерева или стекла.Главное при этом — соблюдать прямые углы, таким образом, чтобы ступени были параллельны поверхности пола.
Далее изготавливают перила и ограждения из квадратной металлической трубы, после чего их крепят на место при помощи той же сварки.
В завершение всей работы, лестницу устанавливают в заранее подготовленный проем и надежно закрепляют анкерными болтами.

Если необходимо изготовить лестницу в несколько маршей или с промежуточными площадками, то стоит заметить, что они должны размещаться на вертикальных опорах либо крепиться к стенам.

Финишная отделка

Изготовление каркаса металлической лестницы и его монтаж – это далеко не весь фронт работ. Большое значение имеет финишная отделка, которая призвана обеспечить надежную защиту готовой конструкции от коррозии металла, а также придать ей законченный внешний вид.

На данном этапе работ необходимо провести окончательную обработку всех сварных швов, а также выступающих частей, любых шероховатостей и острых углов. Для этого используем болгарку с наждачным кругом и тщательно все зачищаем.

Далее проведем антикоррозийную обработку всех металлических поверхностей. Сначала их обезжиривают, затем обрабатывают специальным составом или преобразователем ржавчины, после чего наносят на сухую поверхность грунтовку по металлу.
Завершающий этап – это декор лестницы. Здесь можно использовать различные варианты оригинальной отделки, например, элементы художественной ковки, деревянные перила, необычную покраску и т.д. Все зависит от вкусов хозяев дома, а также интерьера помещения, если это внутренняя лестница, или архитектуры здания, если лестница расположена на улице.

Более детально о том, как изготовить самостоятельно металлическую лестницу, можно узнать на видео:

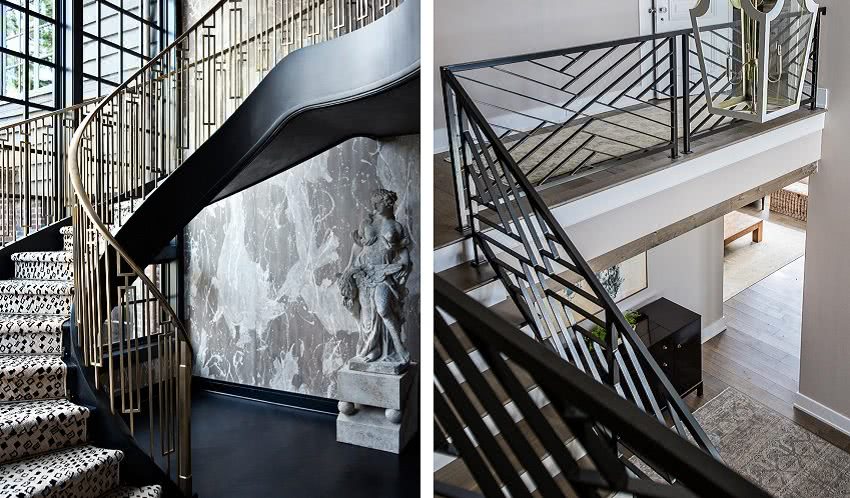

Оформление лестницы на металлокаркасе

Варианты обработки и оформления лестницы в первую очередь зависят от типа построенного каркаса:

Открытый тип – данный каркас изготавливается с красивыми формами и ровным швом. Его необходимо обработаться средством, препятствующим образованию ржавчины, и после этого аккуратно покрасить. К открытому типу также относятся все сборные каркасы.

Закрытый тип – весь сварной каркас для лестницы будет облицован другими материалами. Лестницы на закрытом каркасе обычно дешевле, для их производства не требуется идеальных элементов, часто используется вторсырье, по причине того что после обработки каркаса от ржавчины он будет обшит красивым деревом или другим материалом.

Подготовка материала и инструмента

Для обустройства понадобятся:

профильная труба в необходимом количестве;
сварочный аппарат и электроды;
болгарка и специальные круги;
уголок металлический;
основа для ступеней (проступь), она делается из камня, дерева, пластика;
молоток;
перфоратор и сверла.

Не следует забывать о технике безопасности: сварочные очки и защитный костюм – обязательные элементы сварочных работ.

Не забываем подготовить инструмент

Сборка системы

Разбираясь, как сварить и собрать лестницу из металлического профиля, следует учитывать разные конструктивные решения.

Конструкция из металлического профиля может состоять из тетивы (двух несущих балок с закрепленными между ними ступенями, она может сооружаться с применением одного или двух косоуров). Это зависит от предпочтений хозяев дома. Центральный ломанный косоур изготавливается из отдельных деталей методом сварки. Два отрезка металлического профиля свариваются под прямым углом.

Часто используют центральную балку из стальной профильной трубы, к ней сверху привариваются специальные подставки, на которые устанавливаются проступи. Следует учитывать, что конструкция с центральным косоуром должна выдерживать большие нагрузки, соответственно, необходимо использовать трубу с толщиной стенок не менее 6 мм.

Лестница из металлического профиля на двух косоурах, расположенных по краям, более прочна и надежна. При изготовлении необходимо следить, чтобы два косоура для лестничного марша полностью совпадали между собой. Поэтому детали для сварки должны располагаться на идеально ровной поверхности. Лучше всего использовать стол. Расположенные под прямым углом элементы косоура прихватываются сваркой, сначала с одной, потом с другой стороны, а после – качественно проваривается. Правильное изготовление косоура – залог безопасности и красоты всей конструкции.

Обычно используют металлический профиль 40×60 см, он обеспечивает оптимальное соотношение легкости и надежности конструкции. Если планируется тяжелый материал для проступей, к косоурам приваривается металлический уголок, образующий рамку.

Установка ступеней

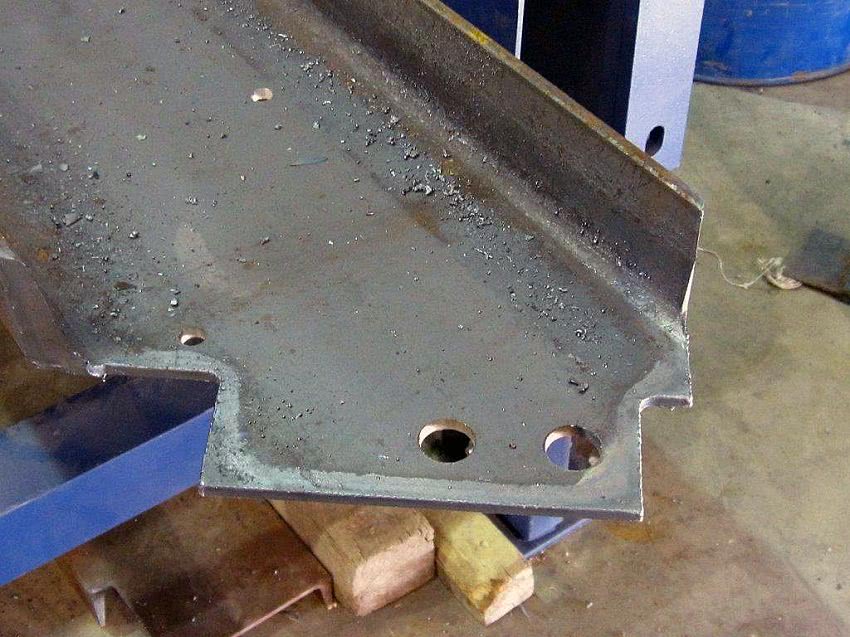

Для установки ступеней в косоурах предварительно просверливаются сквозные отверстия. Проступи можно крепить с обратной стороны при помощи саморезов. Между косоуром и проступью необходимо установить небольшую подложку из фанеры, кусочка линолеума или нанести полоску силиконового герметика, это избавит ступени от скрипа. Часто они крепятся с внешней стороны с помощью болтов с декоративными головками. Через некоторое время после начала эксплуатации следует дополнительно подтянуть крепежные элементы.

В качестве элемента крепления ступеней лестницы можно использовать металлическую футорку, дополнительно закрепленную в деревянной проступи при помощи клея. Такое крепление позволяет несколько раз перемонтировать ступени при необходимости.

Покраска конструкции

Аккуратно изготовленные и отшлифованные элементы лестницы из металлического профиля легко покрываются антикоррозийным составом, грунтовкой и окрашиваются. Для окраски часто используют молотковые краски или автомобильные эмали. Чтобы окраска была качественной, пользуются краскопультом. Именно поэтому она выполняется до установки проступи и подступенков. Можно использовать для окраски маленький валик.

Монтирование ограждений

Ограждение лестницы может быть различным: кованые элементы, металлические или деревянные балясины, прозрачные или цветные пластины из стекла или пластика – фантазии есть, где разгуляться. Следует помнить, что если в доме есть маленькие дети, ограждение лестницы должно быть особенно продуманным – малыш не должен пролезть между элементами ограждения или застрять между балясинами. Высота перил должна быть не менее 90 см, в доме с детьми, престарелыми людьми и инвалидами — 120 см.

Не забываем про ограждения

Ограждения могут крепиться к ступеням или привариваться к тетивам лестницы. Часто дополнительно монтируются опорные столбики по краям маршевого пролета. Это делается для повышения безопасности. Для крепления деревянных деталей к ступеням используют специальные шпильки. Балясины закрепляются на подперильник шурупами, а сверху монтируются перила. Их чаще всего делают деревянными или пластиковыми. Дерево хорошо обрабатывают и покрывают несколькими слоями лака.

Ступеньки

Ступеньки лучше приваривать на этом этапе, поскольку если сделать это сразу, конструкция будет очень тяжёлой и её будет неудобно крепить с стойкам. В первую очередь привариваем к кобылкам поперечные стальные рейки, которые будут удерживать ступеньку. Кстати, в некоторых вариантах конструкции лестницы этот этап можно пропустить и приваривать стальную ступеньку непосредственно к кобылкам.

Если на железную лестницу вы хотите установить деревянные ступеньки, то сразу предусмотрите в конструкции отверстия для винтового соединения. Ступеньки из дерева необходимо устанавливать на самом последнем этапе работы, чтобы древесина не получила повреждений во время монтажа.

Внимательно следите за точностью сварки и соблюдением уровня. В настоящий момент вся ваша конструкция должна быть идеально жёсткой, поэтому горизонталь ступенек выверяйте с особенной тщательностью.

Разновидности металлических лестниц

Конструкции из металлов, обеспечивающие межэтажный подъем, по своему строению бывают нескольких типов.

На косоурах. Под этим термином подразумевается каркас коленчатого типа, который монтируется от пола первого до пола второго уровня. Такой вариант металлической лестницы оснащают как одним косоуром, пролегающим по центру конструкции, так и двумя – их прокладывают ближе к краям ступенек. В достоинства лестницы на косоурах входят быстрое изготовление каркаса, несложность монтажа (при определенных навыках его можно выполнить своими руками) и возможность разработки индивидуального проекта, учитывающего особенности планировки вашего дома.

Лестница на одном косоуре очень компактна

Два косоура позволяют ступеньки выполнить более широкими

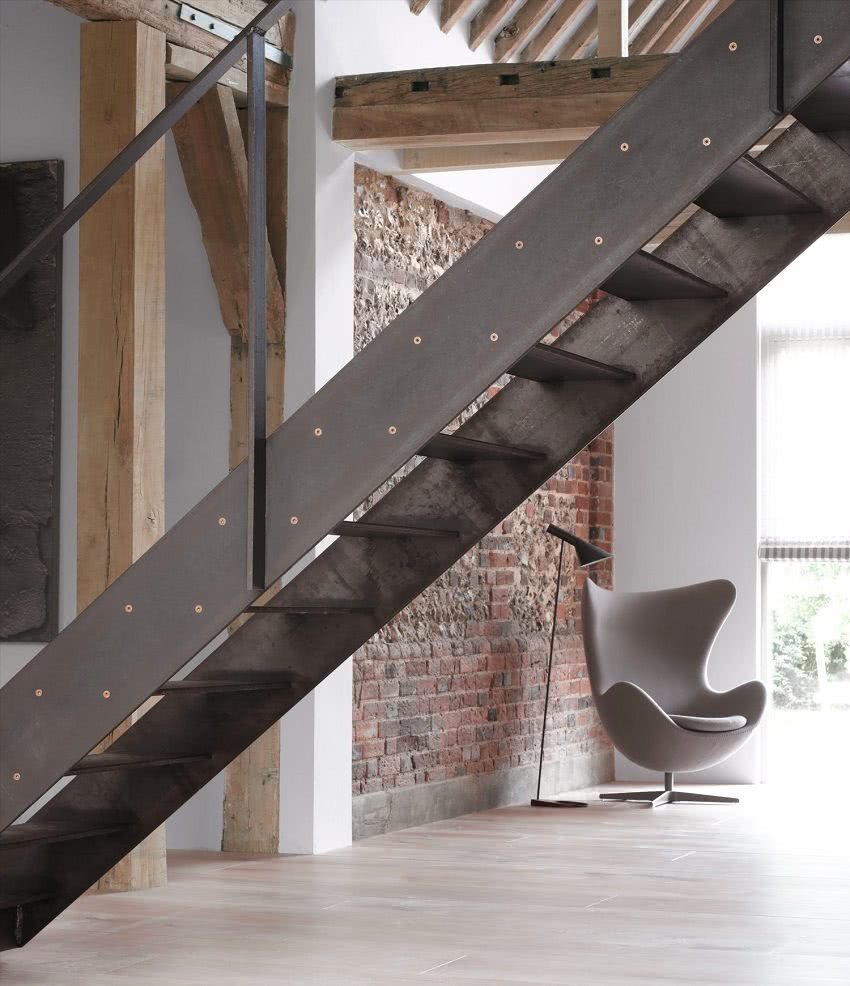

На тетивах. Так называются опоры по бокам ступеней. Весьма надежная и крепкая лестница, но требует несколько большей площади.

Каркас на считается одним из самых надежных

На больцах (консолях). Металлическая консольная лестница со стороны создает впечатление ступеней, которые парят в воздухе – если не монтировать подступенок. Максимально экономный вариант, поскольку занимает минимум пространства. При этом ненадежной конструкцию назвать нельзя: на этапе проектирования расчет ведется таким образом, чтобы каждая из ступеней удерживала груз в 150 кг в самой отдаленной от стены точке. Если лестница задумана без подступенков, перила на ней обычно ставятся стеклянные. В недостатках этого типа лестниц: трудности как в расчетах, так и в возведении. Своими руками такую конструкцию смонтировать получится вряд ли, лучше доверить изготовление профессионалам.

Консольная лестница сохраняет воздушность пространства

Так монтируется конструкция на больцах

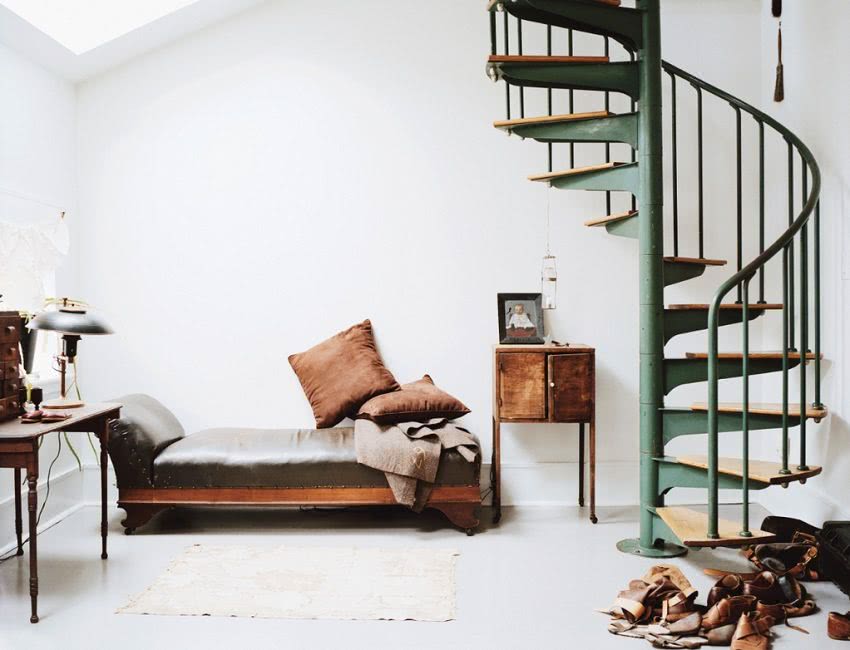

Винтовой вариант. Конструкция монтируется таким образом, что ступени заворачиваются спиралью вокруг несущей опоры. Прочность и надежность лестницы на высоте, в интерьере она смотрится особенно элегантно и изящно, однако менее удобна в эксплуатации, нежели разновидности конструкции с прямо расположенными ступенями.

Винтовая лестница может стать изюминкой интерьера

Нередко застройщики останавливают свой выбор на конструкциях комбинированного типа, в которых используются и косоур, и консоли. Этот вариант особенно удачен, если лестница расположена впритык к стене: наружную часть ступени удерживает косоур, примыкающую к поверхности – вбитый в нее швеллер или уголок.

Металлическая лестница впишется в любой интерьер

Кроме конструктивных особенностей, металлические лестницы классифицируют и по другим признакам. Так, их подразделяют на одномаршевые и двухпролетные конструкции. Есть также прямые варианты и поворотные. Среди последних можно выделить:

Г-образные;
П-образные;
в виде трапеции;
закругленные.

Конструкции в несколько маршей могут быть дополнены площадками. Их основное назначение – сделать менее крутым угол подъема лестницы.

Человеку, впервые решившемуся на изготовление всхода наверх на металлическом каркасе своими руками, мы бы посоветовали остановиться на одномаршевой прямой лестнице. Более сложные варианты требуют специфических знаний и довольно сложных в исполнении работ.

Лестницу с металлическим каркасом реально спроектировать с учетом особенностей дома

Перила для лестниц из металла своими руками

Для самостоятельного изготовления металлических перил используют черный металл или сталь. Главными достоинствами таких перил являются надежность и долговечность. Если изделия подвергаются должной обработке, то они получаются довольно красивыми. Для получения стальных перил необходимой формы используют способ гибки металла, называемый холодным.

Металлические поручни изготовлены методом сварки

Для изготовления железных перил применяется два вида сварки: полуавтоматическая и аргонодуговая. В первом варианте при работе наблюдается много брызг. Второй вариант исключает этот момент и при аргонодуговой сварке стыковочный шов получается более ровным и аккуратным, он хорошо поддается зачистке и полировке. Сварные перила из железа уязвимы к коррозии и требуют обработки краской.

Лестница на второй этаж своими руками из дерева с поворотом на 90 градусов: расчет и монтаж.Виды поворотных лестниц. Материалы и инструменты для изготовления. Расчет и монтаж поворотной лестницы.

Балюстрада и поручни лестницы обустроены с применением металлической трубы

Необходимые расчеты

Учитывая все требования к лестничным конструкциям, можно рассчитать параметры, которые соответствуют размерам и планировке вашего дома.

Замер расстояния между этажами по вертикали. Ведется от чистового пола первого до чистового покрытия второго уровня.
Замер дистанции между началом и концом лестницы по горизонтали.
Применение теоремы катетов. Напомним: квадрат гипотенузы равен сумме квадратов катетов. Гипотенуза – маршевый пролет. При помощи калькулятора рассчитывается его длина.
Подбор количества ступенек с учетом глубины и высоты отдельного элемента. На пролет в 472 см их получится примерно 14. Для подбора, возможно, придется перебрать 2-3 варианта, но времени этот процесс много не занимает, а для проектирования лестницы он крайне важен.

Пример чертежа одномаршевой лестницы

После разработки конструкции, согласно полученным результатам, можно прикинуть, сколько и каких материалов понадобиться для ее сооружения.

Конструкцию можно смонтировать своими руками

Лестничный марш на косоурах – особенности конструкции

Термин «косоур» обозначает наклонную балку – основу, на которую монтируются лестничные ступени и перила. Существует несколько вариантов создания таких лестниц, но одним из самых простых и надежных остается конструкция, опирающаяся на один – центральный косоур. Конечно, и в этом случае понадобятся предварительные расчеты и чертежи, но основную информацию можно найти в открытых источниках. Более того, требования к ширине, длине и высоте ступеней почти совпадает с требованиями к винтовым и прямым лестницам.

На самом деле монтаж лестницы на косоурах напоминает сборку прямого лестничного марша:

На наклонную трубу (швеллер) привариваем опорные кобылки/косынки – это основа для будущих ступенек;
К закрепленным косынкам крепим металлические пластины (размеры зависят от габаритов ступеней), по возможности добавьте к металлическому листу дополнительные упоры. Лучший способ крепления металлических деталей – сварка, она обеспечит незаметную, но надежную фиксацию;
Создаем ограждение – к металлу привариваем стойки, на которые ложатся перила (простые из уголков или кованные);
К несущим металлическим листам с помощью болтов прикручиваем деревянные ступени.

Уклон центрального косоура, как правило, колеблется от 30 до 45°. Наилучший вариант, когда создание лестницы задумано при проектировании дома – в этом случае концы косоура можно забетонировать. Кстати, такой тип лестничных маршей достаточно распространен и нередко комбинируется с другими конструкциями.

Чертеж металлической лестницы
