Схематическое изображение розетки

Подробнее о расположении и обозначениях розеток на чертежах

Как обозначается электрическая розетка на чертеже, схеме?

Прокладывание проводки в помещении начинается с разработки проекта — составления и утверждения электросхемы. Условные обозначения на строительных схемах регламентируются ГОСТ 21.614-88.

Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ 21.608-84. Согласно данному нормативному документу, все штепсельные розетки подразделяются на:

1. те, которые предназначаются для открытой установки;
2. те, которые устанавливаются скрытым способом;
3. блоки, состоящие из электророзетки с выключателем.

Данные виды розеток могут быть одно-, двух- или трехполюсными. Двух- и трехполюсные источники электропитания могут обладать защитным контактом.

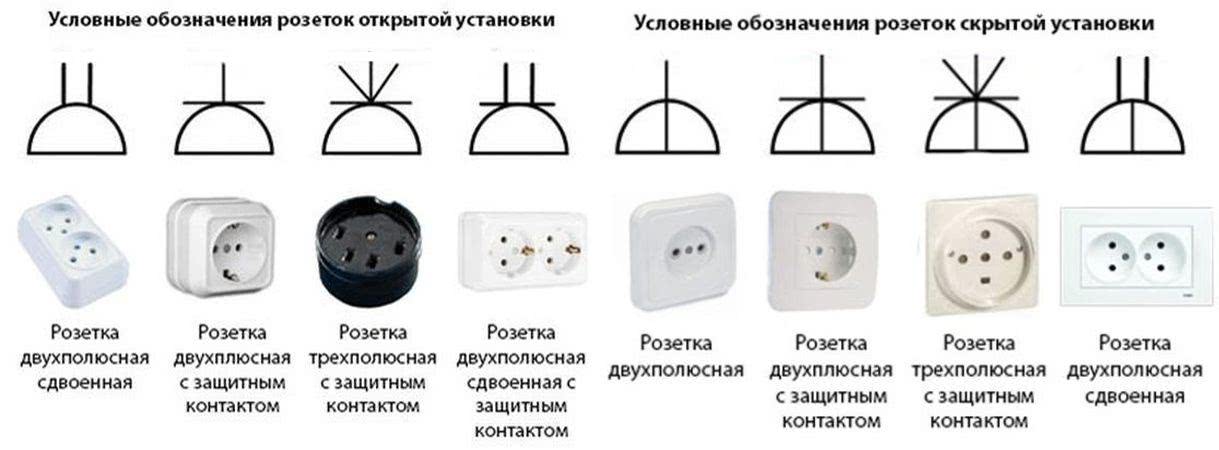

Условные обозначения розетки на схеме продемонстрированы на фото ниже.

Чем отличаются план и схема электропроводки, и какие особенности их составления?

План электропроводки отличается от схемы тем, что на нем отображаются все особенности помещения, может осуществляться привязка к масштабу.

Сначала на бумаге вычерчивается полная планировка квартиры, включая жилые комнаты, санузел, кухню и прихожую. Далее на плане схематически намечают окна, двери, лоджию/балкон. Можно также отметить расположение бытовой техники и мебели — это даст полную картину прокладки проводки.

Далее производится разметка групповых электролиний — их количество зависит от площади квартиры, ее планировки, оснащения бытовой техникой. Чтобы равномерно распределить нагрузку, линии для электрических приборов и освещения лучше разделить. Затем производится обозначение розеток на чертежах, выключателей, лампочек.

Изображение ниже продемонстрирует пример плана проводки в двухкомнатной квартире, а также то, как на чертежах обозначаются розетки и выключатели.

Подскажите, какое размещение розеток оптимальное для кухни?

В кухонном помещении часто устанавливается крупногабаритная техника (электроплита, холодильник, посудомоечная машина, вытяжка, СВЧ-печь) — данные приборы нуждаются в стационарном электроснабжении. Поэтому на вопрос как на кухне расположить розетки для этих приборов есть один ответ — внизу.

Для мелких бытовых приборов, которые используются периодически (тостер, чайник, кухонный комбайн), можно использовать дополнительные источники питания, расположенные в фартуке, либо встроенные в столешницу.

Розетку для вытяжки лучше разместить над кухонным гарнитуром. Если вытяжка встроенная, источник питания лучше поместить внутрь того шкафчика, в который она вмонтирована. Также сверху можно расположить розетки для мебельного освещения.

Запрещено размещение розетки на кухне:

• над мойкой;
• плитой;
• непосредственно за корпусом бытового прибора.

Как правильно обозначить выключатели на строительных схемах?

Как и розетки, выключатели света заносятся в проектную документацию. Рассмотрим, как на схеме обозначается выключатель света.

Обозначение выключателей регламентируется ГОСТ 21.614-88 и зависит от их конструкции, параметров работы и степени защиты. Конструкционно выключатели делятся на одно-(сдвоенные или строенные), двух- и трехполюсные. Также существуют отдельные обозначения для выключателей открытой и закрытой установки, моделей с разной степенью защиты.

Данный ГОСТ определяет также обозначения для переключателей – электромеханических устройств, которые используются для соединения/разъединения электрических цепей.

Существуют ли правила, регулирующие количество и размещение розеток в доме, или квартире?

Четких правил, регламентирующих расположение розеток в квартире или частном доме, не существует. В СП 31-110 от 2003 года рекомендовано устанавливать выключатели по стороне дверной ручки. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Установка розеток под потолком допускается в том случае, если управление ими производится при помощи шнура.

В целях безопасности, розетка должна находиться на расстоянии 0,5 м от газопровода и 0,6 м от раковины, мойки, душевой.

Как и где размещать розетки в квартире зависит от предназначения помещения. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона. В ванной комнате можно установить 1-2 розетки (возле зеркала и для стиральной машины), на кухне и в гостиной — 2-4 (в зависимости от количества бытовой техники).

1. Замена электропроводки в квартире: видео урок, как поменять проводку в квартире панельного дома
2. Трубы для электропроводки ПВХ, ПНД, ДКС; пластиковые и стальные; гофротруба и металлорукав для электропроводки
3. Как установить розетку с заземлением или перенести: выбор высоты, сборка установочной коробки и монтаж розеток

Цоколевка светодиодов

Под цоколевкой принято понимать внешний вид (исполнение корпуса) светодиода. Каждый производитель выполняет светодиод в своем корпусе, в зависимости от структуры и назначения. Единого стандарта, как в светодиодных лампах не существует, напомню, самые распространенные цоколи ламп: е27, е14.

Из всего множества все – таки можно выделить пару небольших групп. Например, самые распространенные простые светодиоды выполняются в прозрачном или цветном корпусе из прочного пластика или стекла, и имеют форму цилиндра, край которого чаще всего закруглен.

Более дорогие светодиоды состоят из нескольких частей: основания и линзы. На основании расположены токопроводящие дорожки, а линза выполнена из качественного материала, которая служит в качестве рассеивателя света. Основание изготавливают в виде круга или квадрата. Полярность на квадрате обозначают скошенным уголком. Например, светодиоды CREE, выглядят следующим образом:

Нестандартная цоколевка может встретиться при ремонте электронных блоков и вызвать определенные затруднения в определении полярности.

По цоколевке светодиода определяется его полярность, знание которой требуется для ремонта или правильного монтажа светодиода в схему. Не всегда есть возможность определить полярность привычными способами, из-за нестандартной цоколевки светодиода: особенное строение корпуса, утолщение одного из светодиодов и другие причины. Поэтому, в таких случаях, как не крути, придется прибегнуть к электрическому замеру.

Как расшифровывается кодировка степени защиты оборудования

Подробная расшифровка маркировки приведена в таблицах. Речь идет о защите устройств от воздействия влаги и грязи.

Примечания к обозначениям:

1. Степень защищенности от влаги класса 3 по факту означает предотвращение от воздействия дождя на устройство.
2. Тип 7 — розетка сможет проработать какое-то время после погружению в воду.
3. Класс 8 означает, что устройство может длительное время функционировать под водой.
4. Если в маркировке присутствует символ Х, это значит, что степень сохранности от конкретного воздействия не тестировалась.
5. Первые четыре символа используются для отображения параметра защиты человека в результате прикосновения к опасным частям устройства. А — к тыльной стороне приспособления, В — от соприкосновения пальцем, С — инструментом, а D — кабелем.

Кроме описанной классификации при производстве розеток используются стандарты, определяющие защиту корпуса от механических воздействий. Такая маркировка обозначается символами IK, и она считается антивандальной. Основное различие состоит в использовании разных классов. Речь идет о силе энергии удара, которая обозначается в джоулях и определяется в прикладываемом воздействии.

Подключение розеток (общая схема)

Схема подключения бытовых электрических розеток довольно проста. Ниже представлена типовая схема подключения двух розеток:

Силовой кабель из распределительного щитка (РЩ) заходит в распределительную коробку. Из распределительной коробки идут отдельные кабели на каждую розетку.

Распределительная (распаячная) коробка позволяет разделить одну линию на несколько. Если на одной линии устанавливается только одна розетка, то распаячная коробка не нужна. На схеме мы видим обозначения – С1, С2, С3, это соединения соответствующих жил кабелей: фаза, ноль и заземление.

При подключении розеток жилы кабеля соединяются строго по цветам (в отличие от выключателей), как показано на фото ниже. В данном случае подключаются розетки с заземлением, поэтому используется трёхжильный кабель:

Фото соединения кабелей в распределительной коробке

Таким образом можно подключить не только две, но и три и более розеток. Главное сделать расчёт кабеля на нагрузку, чтобы избежать повреждения электропроводки в результате нагрева.

Конструктивные особенности телефонной розетки

Стационарные телефоны выгодно отличаются от своих мобильных собратьев независимостью от капризов сотовой сети. Стабильность их работы обеспечивается проводной линией связи, идущей от АТС, соединяющей их с другими абонентами. Основной принцип работы таких аппаратов неизменен уже на протяжении столетия остаётся прежним, несмотря на значительный технический прогресс в их конструкции.

Подключение аппарата к телефонной сети требует наличия специальной розетки, состоящая из следующих элементов:

1. Корпус, сделанный из диэлектрического материала.
2. Контакты для соединения токопроводящих элементов электрической цепи.
3. Клеммы – переходники, через которые происходит подключение телефонной розетки.

Гнёзда, где расположены контакты, слегка углублены, что защищает их от случайного попадания посторонних предметов и замыкания. Розетки исполняются в вариантах с одним, или с несколькими разъёмами. Последние модели востребованы в административных помещениях и офисах компаний, где требуется произвести одновременное подключение нескольких телефонов.

Изображение электрооборудования на планах

Согласно ГОСТ 21.210-2014 — документу, регламентирующему условные графические изображения электрооборудования и проводок на планах, есть четкие условные обозначения для каждого вида электрических устройств и связующих их звеньев: проводок, шин, кабелей. Распространяются они для каждого вида оборудования и недвусмысленно определяют его на схеме в виде графического или буквенно-численного условного обозначения.

В документе приведены представления для:

• Электрооборудования, электротехнических устройств и электроприемников;
• Линий проводок и токопроводов;
• Шин и шинопроводов;
• Коробок, шкафов, щитов и пультов;
• Выключателей, переключателей;
• Штепсельных розеток;
• Светильников и прожекторов.

Электрооборудование, электротехнические устройства и электроприемники

К категории электрооборудования относятся: силовые трансформаторы, масляные выключатели, разъединители и отделители, короткозамыкатели, заземлители, автоматические быстродействующие выключатели и бетонные реакторы.

Таблица УГО для электрооборудования

К электротехническим устройствам и приемникам относятся: простейшие электротехнические устройства, общие электрические аппараты с двигателями, электроустройства, работающие на электроприводе, приборы с генераторами, приборы представляющие собой двигатели и генераторы, трансформаторные устройства, конденсаторные и комплектные установки, аккумулирующая аппаратура, нагревательные элементы электрического типа. Их обозначения представлены на картинке ниже.

УГО для электротехнических устройств

Линии проводок и токопроводов

К данной категории относятся: линии проводки, цепи управления, линии напряжения, линии заземления, провода и кабеля, а также их возможные виды проводки (в лотке, под плинтусом, вертикальная, в коробе и т.д). В таблицах ниже представлены основные обозначения для этой категории.

Первая таблица обозначений для линий проводок

Линии проводок представляют собой кабеля и провода, способные передавать электроэнергию на достаточно большие расстояния. Токопроводами же чаще всего называют электротехнические устройства, способные передавать электричество на небольшое расстояние. Например, от генератора тока к трансформатору и так далее.

Вторая таблица обозначений для линий проводок

Третья таблица обозначений для линий проводокЧетвертая таблица обозначений для линий проводок

Шины и шинопровода

Шинопроводы представляют собой кабельные устройства, которые состоят из проводниковых элементов, изоляции и распределителей, которые передают и распределяют электроэнергию в производственных помещениях. Условные обозначения шин и шинопроводов представлены на картинке ниже.

Обозначение шин и шинопроводов

Коробки, шкафы, щитки и пульты

Среди коробок можно выделить ответвительные, вводные, протяжные, зажимные. Щитки бывают лабораторными, освещения обычного и аварийного освещения, автоматы. Все эти элементы нужны для распределения электроэнергии между отдельными участками цепи и приборами. Условие обозначения этих элементов представлены на картинке.

УГО щитков и пультов управления

Выключатели, переключатели и штепсельные розетки

Сюда входят и штепсельные розетки.

Первая таблица обозначений для переключателей

Все эти элементы используют для переключения, включения и отключения электрических цепей.

Вторая таблица обозначений для переключателей

Это может быть освещение или изменение напряжения. Следующие таблицы содержат основные обозначения для такого типа электроэлементов.

Третья таблица обозначений для переключателей

Светильники и прожектора

Множество цепей имеют в наличии светильники, прожекторы и другие осветительные элементы. Они нужны не только для сигнализации определенных состояний цепи, но и для освещения некоторых случаях.

УГО светильников

Аппаратов контроля и управления

К таким устройствам относятся счетчики, запрограммированные устройства, измерительные приборы, манометры, терморегуляторы и реле времени. Их основным элементом являются чувствительные к определенным факторам датчики.

Условные обозначения аппаратов управления

Обозначения они имеют следующие.

Условные обозначения аппаратов управления продолжение

В статье нельзя уместить графические и буквенно-числовые обозначения всех электрических приборов и элементов, но самые часто используемые были подробно рассмотрены. Также была описана документация ГОСТ схематического графического обозначения электрических элементов на схемах различных видов и типов, а также их расшифровка.

Монтаж

Рассмотрим, как подключить перекрестный двойной выключатель фирмы Legrand. Сначала потребуется разработать план и схему соединения, это позволит сэкономить на кабелях и доборных элементах. Также перед началом монтажных работ проводится штробирование стен.

Фото — MGU3

Пошаговая инструкция, как подключить спаренный и два проходных выключателя для контроля нескольких ламп из трех мест:

1. На первом этапе работ подключение производится по стандартной схеме для контроля света проходными моделями. В распределительную коробку от щитка протягивается нулевой провод. Из разветвителя его перекидывают на контакты лампы;
2. Следующим из щитка протягивается фазный кабель. Но после его установки в разветвительную коробку рабочий провод отводится не на лампу, а на контакты выключателя (в данном случае, это один из проходных);
3. Через распределительную коробку производится последовательное соединение контактов. Сначала фаза перекидывается на перекрестный выключатель, который должен располагаться между двумя проходными с учетом минимальных затрат проводов, а после на второй проходной;
4. После этого от общего контакта второго проходного выключателя производится соединение с лампой. После окончания протяжки осуществляется монтаж распределительной коробки на стену. Она также как и переключатели может устанавливаться поверх стены или непосредственно в подготовленное отверстие.

При работе такой схемы происходит одновременное перебрасывание импульса на несколько контактных групп. Несмотря на удобство и простоту реализации, такое соединение довольно редко используется современными электриками – считается, что несколько проходных моделей работают более надежно.

Видео: как подключить проходной выключатель вместе с промежуточным

Изображения линий проводок и токопроводов

Таблица 1

Примечание. Изображение места крепления шинопровода по пп.5.1-5.5 должно соответствовать его проектному положению.

6. Изображения коробок, щитков, ящика с аппаратурой, шкафов, щитов, пультов приведены в табл.2

Графические и буквенные условные обозначения в электрических схемах

Как невозможно читать книгу без знания букв, так невозможно понять ни один электрический чертеж без знания условных обозначений.

В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме.

Но начнем немного издалека. Каждый молодой специалист, который приходит в проектирование, начинает либо со складывания чертежей, либо с чтения нормативной документации, либо нарисуй «вот это» по такому примеру. Вообще, нормативная литература изучается по ходу работы, проектирования.

Невозможно прочитать всю нормативную литературу, относящуюся к твоей специальности или, даже, более узкой специализации. Тем более, что ГОСТ, СНиП и другие нормативы периодически обновляются. И каждому проектировщику приходится отслеживать изменения и новые требования нормативных документов, изменения в линейках производителей электрооборудования, постоянно поддерживать свою квалификацию на должном уровне.

Помните, как Льюиса Кэролла в «Алисе в Стране Чудес»?

«Нужно бежать со всех ног, чтобы только оставаться на месте, а чтобы куда-то попасть, надо бежать как минимум вдвое быстрее!»

Это я не к тому, чтобы поплакаться «как тяжела жизнь проектировщика» или похвастаться «смотрите, какая у нас интересная работа». Речь сейчас не об этом. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Работают по принципу «Здесь так заведено».

Порой, это достаточно элементарные вещи. Знаешь, как сделать правильно, но, если спросят «Почему так?», ответить сразу не сможешь, сославшись хотя бы на название нормативного документа.

В этой статье я решил структурировать информацию, касающуюся условных обозначений, разложить всё по полочкам, собрать всё в одном месте.

Порядок изучения чертежей

Как читать электрические схемы правильно и понимать представленную на чертеже информацию? Достаточно уметь ориентироваться в условно-графических обозначениях ГОСТа, это основа каждого разработанного проекта.

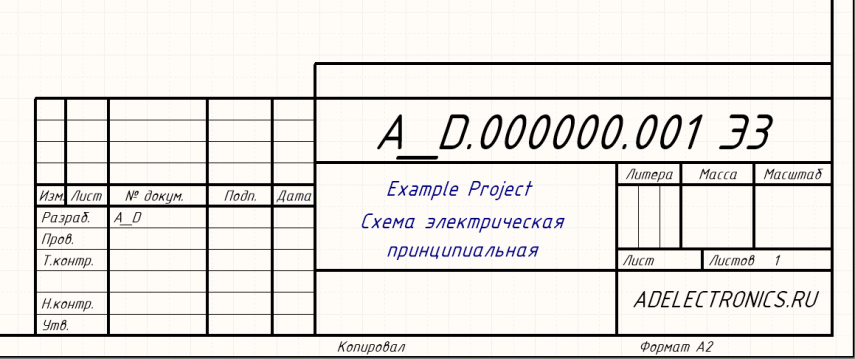

Сначала определяют тип чертежа. Согласно по ГОСТ 2.702-75, каждому графическому документу соответствует индивидуальный код. Все электрические чертежи имеют буквенное обозначение «Э» и соответствующее цифровое значение от 0 до 7. Электрической принципиальной схеме соответствует код «Э3».

Чтение принципиальной схемы:

Визуально ознакомится с представленным чертежом, обратить внимание на указанные примечания и технические требования.
Найти на схематическом изображении все компоненты, указанные в перечне документа;
Определить источник питания системы и род тока (однофазный, трехфазный);
Найти основные узлы, и определить их источник электропитания;
Ознакомится с элементами и устройствами защиты;
Изучить способ управления, обозначенный на документе, его задачи и алгоритм действий. Понять последовательность действий устройства при запуске, остановке, коротком замыкании;
Анализировать работу каждого участка цепи, определить основные составляющие, вспомогательные элементы, изучить техническую документацию перечисленных деталей;
На основе изученных данных документа, сделать вывод о процессах, протекающих в каждом звене цепи, представленной на чертеже.. Зная последовательность действий, буквенно-графические обозначения, можно прочитать любую электрическую схему

Зная последовательность действий, буквенно-графические обозначения, можно прочитать любую электрическую схему.

Инструкция по установке

Монтажные работы осуществляются в такой последовательности:

1. Прокладываем и фиксируем двухжильный провод для подключения проходных переключателей.
2. На участке монтажа крестового выключателя оставляем маленькую петлю, однако провод не отрезаем.
3. Монтируем выключатели на желаемые места.
4. Подводим к проходным устройствам концовки проводников — двухжильный, ноль или фазу.
5. Тестируем сеть на возможность управления из двух точек.
6. Отключаем подачу электропитания в сеть.
7. На участке монтажа перекрестного устройства отрезам двухжильный кабель. В разрыв ставим перекрестный переключатель.
8. Подаем электропитание.
9. Проверяем сеть на работоспособность с тремя точками управления.

Для установленного внутри помещения перекрестного проходного выключателя подходит любой заизолированный двухжильный кабель с соответствующим нагрузке сечением. Для освещения улиц используют проводники с двойной изоляцией.

Схема электропроводки

Составление схемы электропроводки необходимо при строительстве или капитальном ремонте дома. Выполняется эта схема на плане помещения с указанием высоты прокладки кабелей и мест установки автоматов, розеток и выключателей.

Этим планом будет пользоваться не только тот человек, который её составил, но и монтажники, а впоследствии и электромонтёры, ремонтирующие электропроводку. Поэтому условные изображения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.

Обозначение розеток на электросхемах

Условное обозначение розетки – полукруг. Количество и направление чёрточек, отходящих от него, показывают все параметры этих устройств:

• Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
• В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
• Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
• Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
• Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.

Условное обозначение розеток на чертеже

Интересно. Кроме электрических розеток, есть компьютерные (для LAN-кабеля), телевизионные (для антенны) и даже вакуумные, к которым подключается шланг от пылесоса.

Обозначение выключателей на схемах

Выключатели на всех чертежах имеют вид небольшого кружка с наклонённой вправо чертой вверху. На ней нанесены дополнительные чёрточки. По количеству и виду этих чёрточек можно определить параметры устройства:

• крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы “Т” – для скрытой;
• черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
• если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.

Условное обозначение выключателей

Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест. Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Условные знаки на них дублируются.

Обозначение блока выключателей с розеткой

Для удобства пользования и более эстетичного вида эти приборы устанавливаются в соседних монтажных коробках и закрываются общей крышкой. Обозначаются по ГОСТу такие блоки полукругом, линии на котором соответствуют каждому устройству в отдельности.

На следующем рисунке два примера блоков выключателей и розеток:

• конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
• конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.

Обозначение блока выключателей с розеткой

Условные обозначения других приборов

Кроме розеток и выключателей, в схемах электропроводки используются и другие элементы, имеющие свои обозначения.

В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.

Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединённых между собой, и квадратика сбоку. Это символизирует одновременное срабатывание и системы защиты. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.

Автоматический выключатель на обычных и однолинейных схемах

Специальных обозначений по ГОСТу для УЗО и дифференциальных автоматов не существует, поэтому они отражают особенности конструкции. Такие устройства представляют собой трансформатор тока и исполнительное реле с контактами. В дифавтоматах к ним добавлен автомат защиты от перегрузки и короткого замыкания.

Изображение УЗО и дифференциального автомата на схемах

Реле контроля напряжения отключает электроприборы при отклонении напряжения за допустимые пределы. Состоит такое устройство из электронной платы и реле с контактами. Это видно на схеме таких приборов. Она изображается на верхней крышке корпуса.

Схема реле контроля напряжения

Графические символы приборов освещения и подсветки, в том числе люстр на светодиодах, символизируют внешний вид и назначение приборов.

Условные обозначения светильников

Знание условных обозначений розеток и выключателей и другой аппаратуры на чертежах нужно при составлении проекта, монтаже и ремонте электропроводки и другого электрооборудования.

Обозначение розеток на схемах

Общее условное обозначение электрических розеток на строительных чертежах и схемах следующее:

Условные обозначения розеток для наружной/открытой установки:

На изображении ниже вы видите условные обозначения сдвоенных однополюсных розеток с защитным контактом (заземление) и без, одинарной однополюсной розетки с защитными контактами и силовой розетки трехполюсной (3 фазы) с защитным контактом.

Условные обозначения розеток для скрытой/внутренней установки:

На изображении ниже вы видите условные обозначения одиночных однополюсных розеток с защитным контактом (заземление) и без, сдвоеной однополюсной розетки и силовой розетки трехполюсной (3 фазы) с защитным контактом.

Одинарные однополюсные влагозищищенные розетки с защитным контактом и без

Условные обозначения блока розетка + выключатель:

Блок из однополюсной розетки и выключателя одноклавишного.

Условные обозначения выключателей на схемах

Общее обозначение для всех типов выклюачтелей, встречаемое на схемах, слеюущее:

В ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах» выделены следующие группы для обозначения выключателей:

– Обозначения выключателей для открытой установки, с степенью защиты IP20-IP23;

– Обозначения выключателей для скрытой установки, с степенью защиты IP20-IP23;

– Обозначения выключателей с степенью защиты IP44-IP55(влагостойкие);

– Проходные выключатели, они же выключатели на два положения, с степенью защиты IP20-IP23;

– Проходные выключатели, они же выключатели на два положения, со степенью защиты IP44-IP55(влагостойкие).

Обозначение одноклавишных и двухклавишных выключателей на схемах

На изображении ниже указаны одноклавишные и двухклавишные выключатели наружной (внешние, накладные) и скрытой (встраиваемые, внутренние) установки.

Остальное электрооборудование на строительных чертежах и схемах, так же имеет стандартизированные условные обозначения, указанные в ГОСТе.

Напоследок, выкладываю таблицу с основными условными обозначениями розеток, выключателей и переключателей.

Если же вы не нашли, как обозначается на схемах какое-либо электроустановочное или электротехническое оборудование – это вовсе не значит, что вы плохо искали.

Скорость появления всевозможных новейших типов розеток, выключателей, различных регуляторов, датчиков и т.п. намного выше, чем процесс разработки и стандартизации условных обозначений для них. Поэтому увидев на строительном чертеже незнакомые обозначения, внимательно просмотрите описания или сноски, обычно там указано, что имеется ввиду.

А если вы не знаете как обозначить то или иное электрооборудование и решили сами придумать, обязательно напишите в разделе условных обозначений чертежа пояснение.

Похожие записи:

Все варианты углубления колодца своими руками Регулировка реле давления насосной станции: настройка с нуля, распространенные ошибки Сколько стоит и где применяется армирующая лента для гипсокартона Производитель отопительных радиаторов sti и их характеристики Крыша для газобетонного дома: виды, особенности плоской и скатной конструкции Чем лучше обшить стены внутри каркасного и деревянного дома
