Оглавление

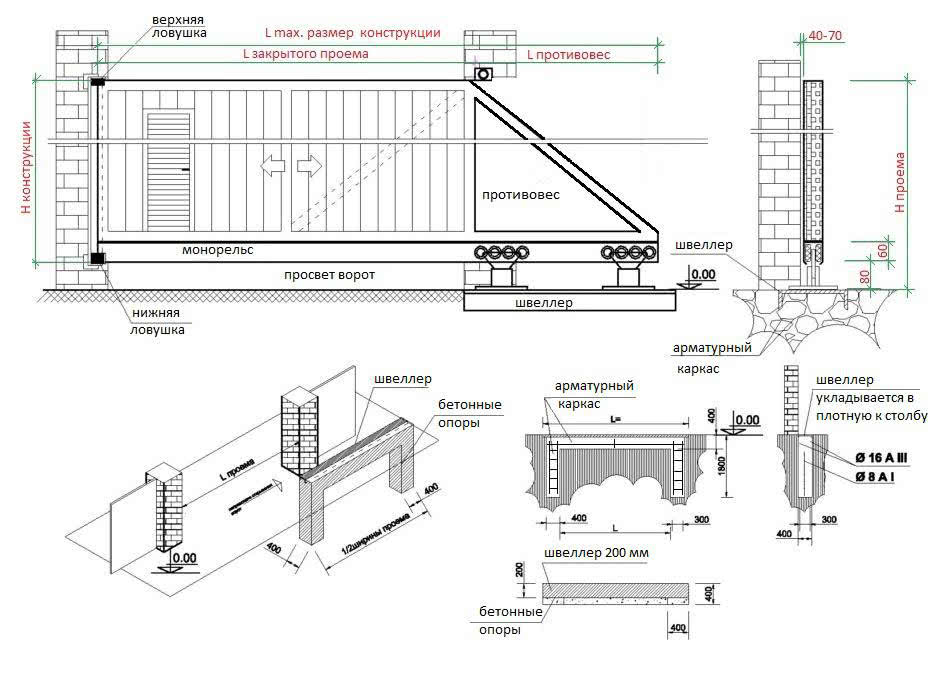

Чертежи и схемы
На чертеже следует обозначить размеры всех элементов
В интернете есть много пошаговых инструкций с чертежами для откатных ворот, изготовленных своими руками, но лучше выполнить индивидуальную схему, применимую к конкретным условиям, материалу, пролету.
Сведения, указываемые в чертежах и схемах:
- эскиз расположения столбов, фундамента, створок с привязкой по ширине, высоте;
- укрупненные узлы стыков и соединений;
- размеры всех конструктивных элементов;
- отметки земли, края основания, стоек, верха полотна;
- материалы всех деталей, стоек, рельсов, полотен.
С помощью схемы можно в любой момент сборки уточнить расположение и соотношение элементов, соотнести их размеры, посмотреть, как делать стык. Размеры на чертеже помогают просчитать объем материалов для изготовления ворот, составить поочередный список работ.
Стандартные размеры
Ширине проезда придают большое значение, поэтому расчеты выполняют правильно, чтобы избежать перекосов и не тратить средств на приобретение лишних стройматериалов. Оптимальная ширина не слишком отличается от размера пролета, который они должны закрывать. Например, если ширина 4 м, к этому параметру добавляют еще 200 мм. Для создания противовеса добавляют 1,5 – 1,6 длины пролета.
Популярными являются размеры: 3,0; 3,5; 4,0; 5,0 и 6,0 метров. Максимальная ширина проезда, которая была изготовлена, достигает 12 метров. По высоте нет особых ограничений, но следует учитывать вес конструкции. Масса створки влияет на выбор автоматики, чем мощнее приспособление, тем выше его цена.
Нюансы проектирования
Начинают планирование с подбора подходящей конструкции.
Есть несколько типов откатных систем:
- подвесная;
- консольная;
- выездная.
Первая разновидность самая простая, при этом над пролетом ставят направляющую балку с колесами для передвижения полотна. Такой тип схемы распространения не получил из-за ограничения высоты.
В выездных моделях воротные ролики ездят по швеллеру на земле. Схема надежная, но предполагает регулярную чистку колеи от снега, мусора, наледи.
В консольной системе направляющая крепится на каркасе так, что не ограничивает размер по высоте в пролете, а створка передвигается над землей. Ролики располагают в профиле, который закреплен на самой створке внутри. Для зашивки проектируют профнастил, металл, дерево.
Как сделать консольные откатные ворота
Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.
Комплектация консольных ворот
Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.
Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.
Как рассчитать фундамент под крепление для консольной балки
Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.
Фундамент под консольную балку при строительстве откатных ворот
Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.
Подготовленное армирование и закладной швеллер
Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.
Установка роликовых опор
К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.
Пример крепления роликовых площадок
При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом
Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой
Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.
На ролики накатывается опорная балка, потому основную нагрузку несут они
Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.
Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.
Автоматика
Откатная конструкция уже сама по себе удобна, но если оснастить ее электроприводом отпадает необходимость каждый раз самому выходить из машины, чтобы открыть или закрыть ворота. Специалисты советуют устанавливать специальные приводы, но на свой страх и риск такой механизм можно сделать самостоятельно.
Специальные приводы нужно подбирать исходя в первую очередь из веса конструкции:
- Для ворот весом 250-300 кг подойдет привод мощностью 200-250 Вт.
- Для веса 500-600 кг — подходящая мощность 350-400 Вт.
- Для 800-1000 кг — 500-600 Вт.
При выборе автоматики всегда нужно брать небольшой запас мощности. А в регионах с суровыми зимами его нужно увеличить минимум на 20-30%, чтобы мотор при резких перепадах температуры работал без перебоев. Установить привод можно только тогда, когда выполнены все работы по изготовлению и монтажу конструкции. Створка ворот должна передвигаться легко, без скачков и раскачивания. Неправильно установленное полотно может повредить и испортить автоматику.
Они могут быть пластиковыми или металлическими. Шестерни из металла дороже, но гораздо более долговечны, поэтому лучше предпочесть их.
Также стоит внимательно отнестись к подбору концевого выключателя. Его магнитная разновидность стоит чуть больше, но в отличие от металлического зимой он не заедает и работает бесперебойно. Для удобства использования есть различные дополнительные функции: температурный контроль электропривода, регулировка скорости перемещения створки, резервное питание, фотоэлементы на въезд и выезд, режим калитки.
Среди производителей приводов для выкатных конструкций можно отметить следующих: российский Doorhan, белорусский An-Motors, итальянские BFT, Faac и Nice, французский Came, китайские РS-IZ и Miller, а также другие производители. Линейка предложений у них довольна большая, остается только подобрать нужное оборудование и можно приступать к установке.
Рассмотрим комплект автоматики на примере схемы, приведенной выше:
- привод;
- фотоэлементы на выезд;
- фотоэлементы на въезд;
- сигнальная лампа;
- антенна радиоуправления;
- ключ-кнопка;
- рейка;
- пластины концевых выключателей;
- пульт дистанционного управления.
Для работы понадобятся инверторный аппарат для сварки с электродами и дрель со сверлами по металлу. Первоначально на швеллере между каретками нужно подготовить и разметить площадь для крепления электропривода. Оборудование крепится к основанию, которое идет в комплекте с автоматикой, и в центр шестерни мотора устанавливается зубчатая рейка.
После того как воссоздано рабочее положение, нужно приварить основание к швеллеру. Если электропривод необходимо приподнять, то между основанием и швеллером можно дополнительно приварить профильную трубу подходящего размера.
После того, как привод прикручен к основанию, нужно снова установить зубчатую рейку на шестерню мотора, разметить маркером ее правильное положение на профиле или балке и осторожно прихватить сваркой. Прежде, чем полностью проваривать шов между рейкой и балкой, нужно еще раз проверить правильность ее установки
Ворота во время работы со сварочным аппаратом должны быть полностью открыты. По окончании всех действий с помощью болтов и гаек с буртиками к рейке прикручиваются концевые выключатели. Далее по инструкции производится установка фотоэлементов, сигнальной лампы, антенны и ключа-кнопки.
Электропривод можно устанавливать не только в нижней, но и в средней или в верхней частях ворот.
В этом случае необходимо будет подстроить чертеж под нужную конструкцию.
Профиль, к которому будет крепиться зубчатая рейка, расположится на среднем или верхнем уровне откатных ворот соответственно. Для крепления автоматики необходимо будет надстраивать дополнительную конструкцию из металлического профиля прямоугольного сечения 60х40 мм.
Вместо специального электропривода можно установить самодельный привод из подручных материалов. С учетом напряжения сети на участке устанавливается трехфазный или однофазный двигатель. Трехфазный привод более мощный и практически исключает проблемы при запуске движения. В соответствии с весом полотна ворот нужен двигатель мощностью от 1,5 до 2,5 кВт. При этом небольшая частота вращения двигателя дает меньшую нагрузку на ведущий вал.
Входящий крутящий момент редуктора должен соответствовать частоте вращения привода. Частота выходящего крутящего момента приводного колеса должна быть в пределах 80-100 оборотов в минуту. Удобнее будет использовать одноступенчатый редуктор. Его соединение с валом двигателя производится с помощью жесткой или полужесткой муфты.
Преимущества и недостатки откатных ворот
Откатные ворота, в сравнении с распашными, обладают некоторыми плюсами. Они же имеют и недостатки, о которых следует знать. Основным минусом создания откатных ворот является высокая стоимость их устройства. Перед работой понадобится подготовить множество элементов. Большинство из них не получится соорудить самостоятельно. К примеру, электромотор имеет сложную конструкцию и должен обладать высокими техническими показателями.
Внимание! Однако некоторые элементы все же получится сделать в домашних условиях. Это позволит существенно сэкономить на строительстве откатных ворот
Еще одним минусом таких ворот является площадь участка возле забора, которая нужна для открывания створки. Некоторые ограждения переделывают специально для оборудования таких ворот. Это выливается в дополнительные траты. На этом список недостатков откатных конструкций можно закончить.
Перед началом строительства важно определиться и с преимуществами откатных ворот. К примеру, они могут пропустить автомобиль любой высоты
Если система сделана правильно, она исправно прослужит 50 тыс. циклов. Зашивать конструкцию можно любым материалом на свой выбор. Обычно для этой цели выбирают профнастил, дерево или поликарбонатные панели.
Еще одна весомая причина – откатные конструкции очень удобны в эксплуатации. Это объясняется наличием автоматики, которая быстр открывает и закрывает створку. Если хочется сэкономить, можно и не устанавливать электромотор. Открывание и закрывание в этом случае осуществляется вручную.
Выбор комплектующих
Наличие тех или иных комплектующих напрямую зависит от высоты и ширины створки, а также ее веса. Так, сегодня на рынке можно найти ряд компаний, которые предоставляют качественное оборудование, а именно:
- Combi Arialdo и Flatelli Comunello из Италии.
- Ролтэк и Doorhan из России.
- Alutech из Беларуси.
Для примера, произведем некоторые расчеты. В базовой комплектации обязательно устанавливается несущая рельса, длиной в 6 м. И чтобы правильно подобрать к ней комплектующие, необходимо учитывать длину створки и плюс 40%. Также подбор осуществляется по длине направляющей балки и возможных нагрузок. Так, если ширина проема равняется 3,8 м, то длина створи равна 3,8 м + 40% = 5,32 м. В таком случае можно приобрести готовый набор с балкой 6 м.
Декор
Декорирование откатных ворот возможно самыми разнообразными способами. Украшением может служить уже сама обшивка ворот, которую можно сделать из самых разных материалов.
Дополнительная облицовка металлическими лентами делает ворота более строгими и массивными на вид.
Установка запора на автоматические ворота обычно не требуется, так как они приводятся в движение с помощью пульта или кнопки. Открыть такие ворота руками попросту невозможно. Но на механические конструкции запорные элементы и замки нужны в обязательном порядке. Чаще всего устанавливаются простые запоры, которые сложно назвать декоративными.
Откатные механические ворота от «Группы Мастеров»
Наша компания предлагает изготовление и установку сдвижных консольных ворот, в том числе и в их бюджетном исполнении – без автоматики. Консольная конструкция отличается от других тем, что все ее силовые элементы располагаются компактно, на общем основании. Для таких ворот не нужна подвесная балка или опорный рельс. При откате полотна проезд остается полностью свободным.
- роликовые опоры, которые принимают на себя массу створки и частично ветровые нагрузки;
- верхний ролик, удерживающий верхний край створки и фиксирующий ее в вертикальной плоскости;
- специальный профиль, который является парой к опорным роликам и обеспечивает движение створки;
- дополнительные кронштейны, фиксирующие створку в положении ее максимального вылета.
С 2007 года наши мастера накопили большой опыт в монтаже откатных ворот и умеют обеспечивать их безупречную работу. Благодаря применению современных технологий мы производим монтажные работы в любое время года, в том числе и в морозную погоду. Ворота нашего изготовления легко открывать вручную, без помощи электропривода. Квалификация и аккуратность работы позволяет нам предлагать нашим клиентам ворота по низкой цене и гарантировать их качество.
С учетом важности качественного монтажа лучшим решением будет заказать откатные механические ворота под ключ. Комплексная работа – это лучший способ увязать между собой все технические и организационные вопросы
Это дает полную гарантию долгой и безупречной службы ворот.
Достоинства и недостатки данной конструкции
Достоинства и недостатки
Достоинства:
- Такая конструкция ворот не мешает выезду/въезду транспортного средства в условиях маленькой площадки. Консольные ворота позволяют значительно экономить место.
- Наличие нижнего крепления консольной системы позволяет обустраивать ворота при любых климатических условиях.
- Отделка может быть выполнена из разных материалов, например, вертикальная обрешетка, профнастил, ковка и не только.
- Возможность выбора варианта конструкции, например, из сэндвич-панели или профлиста.
- В сравнении с другими типами ворот (например, распашные) отсутствует такое явление, как провисание петель. Имеющаяся автоматика и механизм закрывания/открывания ворот предусматривает продолжительный эксплуатационный период.
- Существует возможность выбирать различную автоматику для ворот.
Недостатки:
- В отличие от других типов ворот, к примеру, распашных, обустройство откатных требует больше финансовых затрат, приблизительно на 10–20%.
- Для крепления консольной части и привода необходимо производить дополнительный фундамент.
- Вдоль забора понадобится выделить достаточное пространство.
Откатные ворота своими руками – монтаж
Можно приобрести уже готовые откатные ворота – в таком случае не придется самостоятельно варить основу/раму, зашивать ее отделочным материалом и ждать, пока полностью высохнет фундамент. Но можно и створку откатных ворот сделать своими руками – это не потребует внушительных финансовых затрат, да и время сушки фундамента пройдет незаметно. Причем, с работой по изготовлению рамы откатных ворот и отделки ее декоративным материалом справится даже человек с минимальным опытом в сварочном процессе.
Изготавливается рама из металлических труб, уголков и швеллеров – их можно приобрести даже в пункте приема металлолома, что будет практично и выгодно.
Не забудьте приобрести фурнитуру, которая будет приводить в действие весь механизм откатных ворот.
Пошаговая инструкция изготовления рамы откатных ворот:
- Подготавливаем материал – металлические детали нужно очистить от ржавчины и окалин – для этого используется «болгарка». Обязательно при работе используйте защитные очки – мелкие частицы ржавчины и окалин могут попасть в глаза, повредить их. Последний этап подготовительных работ – обезжиривание поверхности металлических фрагментов, которое выполняется с использованием растворителя.
Обратите внимание: специалисты рекомендуют именно на этапе подготовки материалов провести грунтовку металла. Многие игнорируют этот момент, но после сборки рамы будет проблемно тщательно прогрунтовать поверхность элементов в местах их соединения
- Приступаем к сварке несущей рамы. В принципе, каких-либо стандартов при выборе профилированной трубы нет – тут уж нужно исходить из своих возможностей: некоторые приобретают новый материал, некоторые пользуются услугами пунктов приема металлолома. Сначала свариваем несущую раму откатных ворот, затем навариваем обрешетку – она придаст каркасу прочности.
Обратите внимание: если планируется зашивать ворота с одной стороны, используя толстый материал, то внутреннюю трубу нужно сместить на край рамы. Если же планируется обшивать раму с двух сторон, то эта же труба должна располагаться посередине
- После изготовления каркаса нужно приварить несущую из набора фурнитуры, который был приобретен заранее. Учтите, что и направляющую, и трубы нужно приваривать к раме в шахматном порядке, прихватки должны быть не менее 20 мм и расположены на расстоянии 25 см. Только при соблюдении таких правил можно быть уверенным в прочности всей рамы откатных ворот, ее «не поведет» даже при длительном и агрессивном использовании.
Рекомендуется варить раму с «укосиной» — этим будет обеспечена устойчивость к ветровым нагрузкам.
После проведения сварочных работ нужно зачистить все сварочные швы и покрасить готовую конструкцию. Причем, специалисты рекомендуют использовать для этого алкидную краску – да, она стоит недешево, но зато перед ее нанесением ненужно проводить подготовительные работы и качество покрытия будет на самом высоком уровне.
Теперь нужно зашить раму любым декоративным материалом – это может быть профилированный лист, доски. Крепится обшивочный материал к каркасу с помощью саморезов, а если для проведения работы использовать шуруповерт или дрель, то процесс пройдет быстро и без проблем.
Определяемся с размерами и проектируем чертеж
Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете. Сначала нужно определиться с шириной проема, так как от этого зависят остальные размеры. При перпендикулярном въезде легковому автомобилю хватит 2,5 — 3 м. Грузовику или трактору потребуется не меньше 3,5 м. Если въезд возможен только под углом, ширина увеличивается в полтора раза. По условиям безопасности расстояние от наиболее выступающих элементов автомобиля до опорных столбов выбирается не менее 30 — 50 см. Оптимальной шириной проема, достаточной для удобного проезда всех видов транспорта, будет 4,5 м.
Ширина створки делается на 20 см больше размера проема, чтобы при закрытии по бокам не оставались щели. При установке нижний край створки приподнимается на 10 см от земли. Составляя чертежи, также необходимо учитывать толщину опорной балки, чтобы высота ворот была вровень с забором.
Чтобы створка при движении не проваливалась вниз, к ней приваривается откос, используемый как противовес. Его длину делают равной 0,5 ширины полотна. Всю нагрузку воспринимают опорные тележки, поэтому они крепятся к швеллеру, установленному на прочном бетонном фундаменте. Его также используют для монтажа электропривода дистанционного открытия ворот.
Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете
Главные достоинства откатных ворот под ключ
- Компактность — перед въездом не требуется предусматривать свободное пространство.
- Удобство в эксплуатации — зимой не нужно расчищать территорию для открывания конструкций, а после установки автоматического модуля управления все процессы осуществляются дистанционно.
- Надежность — дешевые откатные ворота способны выдерживать значительные ветровые нагрузки.
- Низкий уровень шума — механизм функционирует максимально тихо.
- Простота в обслуживании — конструкция нуждается только в периодической очистке роликовых опор от загрязнений.
Минусом откатных ворот считают только цену, по сравнению с распашным аналогом она более высокая. Однако надежность в эксплуатации, комфорт и удобство полностью компенсируют эту небольшую разницу.
Особенности
Откатные ворота начали активно использовать уже более 50 лет назад. Сначала их можно было увидеть в основном при въезде на крупные промышленные и складские территории. Со временем конструкция и фурнитура совершенствовались и становились все доступнее и проще в установке. Постепенно различные варианты раздвижных ворот начали устанавливать на частных территориях, а на сегодняшний день они не редкость и для дачного участка.
В отличие от конструкций подъемного и распашного типа у раздвижных ворот гораздо больше преимуществ:
- Компактность. Это особенно актуально в случаях, когда проезд между соседними участками и место во дворе ограничены. Также откатные ворота практически исключают вероятность повреждения автомобиля створками.
- Износоустойчивость. Основной минус распашных ворот — наличие петель, которые подвержены провисанию под тяжестью створок. У сдвижных ворот такие проблемы отсутствуют за счет равномерного распределения веса конструкции по роликовым опорам.
- Взломостойкость. Грамотно спроектированная и изготовленная система может выдержать таран тяжелого транспорта.
- Защита от парусности. Даже шквальные порывы ветра не наносят повреждения таким конструкциям.
- Доступность автоматических приводов. Мотор и комплектующие автоматических раздвижных ворот дешевле оборудования, которое устанавливается на распашные и подъемные конструкции.
- В зимний период не требуется расчистка снега перед открыванием створки.
Сначала необходимо рассчитать ширину пролета для въезда автомобиля. Обычно для частного сектора рекомендуется проем равный 4 метрам: в него свободно может заехать и легковой, и грузовой транспорт. При необходимости ширину въезда можно уменьшить до 3 или увеличить до 6 метров и более.
Свободное пространство вдоль забора со стороны отката створки должна соответствовать:
- для подвесного и колесного видов конструкций – ширине полотна,
- для консольных ворот – на 40-50% больше ширины створки.
Если подробно изучить инструкции, подготовить качественные материалы и инструменты, за короткий срок можно сделать крепкие и красивые ворота с индивидуальным дизайном.
Как оснастить их автоматикой
Устанавливать на такие ворота систему автоматического открывания можно лишь в том случае, когда они легко и без рывков передвигаются по роликам. Для этого необходимо приобрести:
- зубчатую рейку;
- электропривод;
- сигнальную лампочку;
- концевые выключатели или фотоэлементы;
- пульт ДУ;
- блок управления.
Сегодня нет необходимости покупать составляющие по отдельности — в продаже можно найти готовые комплекты автоматики. Для монтажа системы понадобятся такие же инструменты, которые использовались при изготовлении и установке ворот.
Комплект автоматики для откатных ворот
Электропривод крепят к тому же самому закладному швеллеру, что и роликовые опоры. Работу выполняют поэтапно.
- К профильной трубе прикладывают зубчатую рейку. После этого её совмещают с шестерней привода и отмечают его расположение между роликовыми опорами. Если привод необходимо приподнять на несколько сантиметров или отодвинуть от внешнего края швеллера, то к закладной поверхности приваривают толстую металлическую пластину подходящего размера.
-
При помощи сварки основание привода крепят к опорной поверхности, после чего устанавливают сам механизм.
Привод откатных ворот, как и опорные ролики, крепят посредством регулировочной площадки
-
При открытых воротах зубчатую рейку присоединяют к направляющей. Её длина и расположение выбираются таким образом, чтобы в крайних положениях оставался запас до 10 см.
Монтаж зубчатой рейки
- На рейку монтируют концевые выключатели, выполняют электрические подсоединения и устанавливают фотоэлементы.
В целях безопасности на крайний столб устанавливают сигнальную лампу. После этого проверяют правильность электрических подключений и включают подачу электричества.
В качестве привода откатных ворот можно использовать шуруповёрт или любой электродвигатель с редуктором, а для дистанционного управления применить недорогую автомобильную сигнализацию.
Видео: откатные ворота с приводом, изготовленным из шуруповёрта
Хоть откатные ворота и требуют больше финансовых вложений, чем обычные, львиную долю затрат можно сэкономить, если сделать их своими руками. Удобство в эксплуатации и комфорт, который даёт система дистанционного управления, сочетаются с высокой надёжностью и способностью экономить место на участке. Неплохой аргумент в пользу современной и функциональной конструкции, не так ли?
