Дифавтомат и узо: разница, как отличить

Оглавление

Другие различия

Уже из назначения приборов становится понятным, в чем между ними разница. Дифавтомат более универсален, он включает в себя функции УЗО. Но, помимо функций и внешнего вида, есть и другие различия.

Стоимость

Немаловажная разница состоит в цене. Дифференциальный автоматический выключатель значительно выше в цене, чем УЗО. Даже, если функционально УЗО уравнять с дифавтоматом, подсоединив дополнительный автоматический выключатель, все равно стоимость дифавтомата будет выше.

Размеры и ремонтопригодность

Занимаемый объем такой конструкции за счет добавочного автомата будет в полтора раза больше, чем место для дифавтомата. Это имеет значение при небольших электрических щитках. Зато ремонтопригодность приборов при равном функционале лучше в системе УЗО+ автомат, чем просто дифавтомат. Кроме этого сразу становится ясна причина отключения – токи утечки или перегрузка в сети.

Подключение

Но при монтаже дифференциального выключателя не надо думать, как ставить УЗО, подключить до или после автомата. Вообще-то, большинство специалистов рекомендуют устанавливать сначала автоматический выключатель, затем дифференциальный.

Что касается УЗО, то здесь возможно два варианта. Если УЗО ставят на несколько групп потребителей, то оно идет первым, а за ним уже автоматические выключатели на каждую группу. Если одну линию защищает одно УЗО и один автомат, то автомат идет первым.

Итак, основная разница между дифавтоматом и УЗО состоит в их функциях, маркировке, стоимости, способе подключения и занимаемом месте в щитке. Что использовать лучше, решает каждый собственник самостоятельно. Главное, правильно подключить все приборы и обеспечить надежную защиту от пожара или удара током.

Порядок подключения

Важно помнить, что все работы с УЗО в электрощите выполняются при отключенном напряжении. Процесс монтажа можно разбить на 5 шагов:

подготовка распределительного щита;
разметка щита для установки всех элементов электросхемы;
установка счетчика электроэнергии;
установка автоматических выключателей;
монтаж нулевых клемм;
монтаж УЗО;
подключение потребителей электроэнергии в сеть УЗО.

В процессе монтажа часто встречаются ошибки. Самые распространенные из них:

Неверно выбранные типы элементов. Грубейшая ошибка – номинал входных автоматических выключателей превышает номинал УЗО. Схема в таком виде не только плохо защищает сеть, вызывает ложные срабатывания защиты, но и сама является потенциальным источником аварии;
Установка устройства перед счетчиком. По причине наличия в УЗО немаленького магнитопровода показания счетчика не будут верными и представитель электросбытовой компании не примет такую конструкцию в эксплуатацию;
Несоответствие схеме подключения нейтральных полюсов;
Включение нейтралей по параллельной схеме;
Ошибочное подключение защитного заземления к нейтрали.

Читать также: Простая домашняя антенна своими руками

Схема подключения «вводной автомат»

В настоящее время, как правило, используются трехпроводные домовые сети с защитным заземлением.

Первым в цепи установлен центральный автоматический выключатель. За ним включен счетчик электроэнергии и только после него идет УЗО. По известным правилам номинал УЗО превышает номиналы автоматических выключателей нагрузки на порядок

При подобной схеме важно обеспечить правильное подключение нулевого и фазного проводов

Достоинством такой схемы следует считать:

наличие только одного дорогостоящего УЗО;
небольшой объем рабочего пространства, который занимает одно устройство.

Недостатком схемы является:

трудности в поиске неисправности проводки;
сложность подбора параметров под имеющихся потребителей.

Недостатки этой схемы устраняются распараллеливанием групп потребителей и установкой дополнительного УЗО.

Подключение к трехфазной сети с заземлением по схеме «отдельный автомат»

Электрическая схема крупного жилого объекта подразумевает наличие разнообразных потребителей энергии. Для таких приборов как мощный холодильник, стиральная машина, духовой шкаф, требуется отдельное УЗО. Это необходимо для защиты конкретного прибора и сохранения работоспособности других, не связанных с ним.

Преимущества схемы «отдельный автомат»:

удобство поиска утечки в цепи, поскольку плечи цепи имеют индивидуальные устройства.
возможность подключать потребители гораздо большей мощности;
эта схема обеспечивает самый высокий уровень защиты.

Недостатки схемы «отдельный автомат»:

высокая цена из-за большого количества блоков;
значительный объем, занимаемый схемой;
невозможность постройки такой цепи без наличия трехфазного питания.

Схема питания от однофазного источника по функционалу практически равна предыдущей схеме. В ней можно отказаться от селективного УЗО и этим сократить стоимость, но нагрузочная способность этой сети будет гораздо меньше.

Схема подключения УЗО к трехфазной сети

Отличие между УЗО типа A и AC

По роду дифференциального тока утечки аппараты защиты делятся на два типа. В бытовых сетях переменного тока напряжением 230 В не всегда возникает переменный ток. Он может быть постоянным и пульсирующим в зависимости от характера повреждения линий.

Электроаппараты типа АС реагирует на нагрузки переменного тока, который возникает в первичных цепях электроприборов: стиральных машин, водогрейных баках и т.д. или при пробое фазы на корпус.

Устройство защитного отключения типа A реагирует на постоянный и переменный пульсирующий ток. Это дает более высокую чувствительность к изменению рабочих параметров прибора.

Постоянный пульсирующий ток утечки возникает в электроприборах, где в электрических схемах присутствуют вторичные цепи (микроволновые печи, светодиодные светильники, и другая электротехника с импульсными блоками питания и элементами электронного управления). При повреждении вторичной коммутации возникает утечка импульсного постоянного тока.

УЗО типа А стоят минимум в 2 раза дороже аналогов. Поэтому целесообразность покупки их должна быть оправдана.

Устройства в зависимости от характера действия имеют соответствующую маркировку на корпусе: буквенная аббревиатура и эмблема в виде синусоиды.

Для чего применяются УЗО и дифавтоматы

Чтобы обезопасить человека от возможного поражения электротоком, для защиты линий от возможных перегрузок и коротких замыканий, повсеместно применяются электронные и электромеханические устройства. Чаще всего используются УЗО (или ВД — выключатель дифференциальный) и дифавтоматы.

Дифавтомат состоит из 2-х или 4-х автоматических выключателей и блока дифференциальной защиты.

Для чего предназначен дифавтомат и как он работает, можно узнать из видеоролика. Если электроприбор попадёт в воду, сработает дифавтомат и цепь обесточится. Защита сработает и в случае повреждения изоляции кабеля. Вместо дифавтомата или совместно с ним можно использовать УЗО.

Определения

УЗО отключает нагрузку, когда значение дифференциального тока выше допустимого (ГОСТ 31601.2.1-2012). Полное название на русском языке – устройство защитного отключения, а английская аббревиатура названия RCD – residual current device. Несмотря на принятое среди электриков обозначение УЗО. правильное название будет звучать как выключатель дифференциальный. Такое же название будет и на маркировке изделия.

Этот механический аппарат коммуникативного типа срабатывает при изменении векторной разности токов, возникающих в трансформаторе, входящем в дифференциальные выключатели.

Эти изменения происходят при прикосновении человека к токоведущим частям, а также в случае перегрева или пожара, вызванного утечкой тока. Устройства защитного отключения устанавливают не только в системы электроснабжения, но и в некоторые бытовые приборы, которые используются в сырых помещениях, например, в определенные модели фенов.

Схема работы УЗО

Дифавтомат или автоматический выключатель дифференциального тока обладает более широкими возможностями по сравнению с выключателем дифференциальным. В нем соединены вместе устройство защитного отключения и автоматический выключатель (ГОСТ Р 51327.1-2010). За счет такого сочетания дифавтомат защищает от удара электрического тока при утечке или соприкосновении с токоведущими фрагментами, а также предохраняет от перегрузок и коротких замыканий с помощью автомата. Дифавтомат предотвращает пожары, которые могут возникнуть при возгорании изоляции из-за перегрева.

Главное предназначение устройства защитного отключения в контроле над утечкой тока, а также отслеживании поступления напряжения к электроприборам. При одновременном подключении всех приборов, находящихся в сети, схема с выключателем дифференциальным не отреагирует на перегрузку, и проводка сгорит.

Даже при принудительном создании короткого замыкания путем соединения нуля и фазы дифференциальные выключатели не отключат напряжение. Дифавтомат, где устройство защитного отключения и автомат работают вместе, способен справиться со всеми этими проблемами.

Только дифавтомат предотвратит короткое замыкание и перегрузку в сети. Дифференциальные выключатели такими функциями не обладают.

Главные визуальные различия между УЗО от дифавтоматом По внешнему виду сразу понять, почему одно устройство называется УЗО, а второе – дифавтоматом не совсем просто.

Корпуса в одном и другом случае примерно одинаковые, есть выключатель, на каждом устройстве нарисована схема, перечислены определенные параметры и заданы технические характеристики. Но при ближайшем рассмотрении видно, что все эти обозначения разные.

Таким образом, можно перечислить основные отличия, по которым можно определить, что именно перед вами находится:

название;
схема подключения;
обозначение минимального тока;
аббревиатура.

Рассмотрим, как отличается защита по внешнему виду корпуса. Название, аббревиатура и обозначения минимального тока Прежде чем присоединять выбранное устройство к сети, внимательно рассмотрите корпус. В большинстве случаев полное название защитного механизма располагается на задней крышке.

На лицевой стороне корпуса будет указана аббревиатура ВД (для УЗО) или АВДТ (при работе с дифавтоматом). В нашем случае – это обозначения ВДТ1-63, то есть выключатель дифференциальный и АВДТ32 –дифавтоматы. Отличие в написание обозначений очевидны, дифавтоматы всегда именуются по-другому.

Различия в обозначении

Отличается и лицевая сторона. Если на корпусе видна большая буква и числа, стоящие за ней, то это дифавтомат (у нас С 16), если же все буквы идут после числа (32 А) – это УЗО. Данные цифры обозначают величину номинального тока в цепи.

Величина номинального тока определяется, исходя из мощности используемых электроприборов и сечения кабеля. Буква, стоящая перед обозначением номинального тока показывает, какие расцепители (электромагнитные и тепловые) используются в сети.

Если вы никак не можете понять, как отличить один прибор от другого, то рисковать и самостоятельно устанавливать защитные устройства нельзя. Вызовите квалифицированного электрика, который решит, где воспользоваться дифавтоматом, а где выключателем дифференциальным вместе с автоматом.

Что такое дифференциальный автомат и как он работает

Дифференциальный автомат — защитное устройство, при аварийной ситуации отключающее одновременно и фазу, и ноль. Причем отслеживается одновременно наличие короткого замыкания (КЗ) и отключение линии при этом состоянии, а также наличие токов утечки, также с отключением питания. Если быть точным, то функции этого устройства такие:

отслеживание токов КЗ и отключение линии при возникновении ситуации;
отключение при перегрузке (когда ток превышает максимальное значение, что приводит к перегреву проводов, возможному повреждению изоляции);
наличие токов утечки (кто-то прикоснулся к токоведущим частям, возникла утечка за счет повреждения изоляции).

То есть, дифавтомат выполняет функции связки УЗО+автомат защиты. Фактически это два этих устройства в одном корпусе. Это и хорошо, и плохо.

Дифференциальный автомат выполняет функции УЗО и автомата, а места занимает меньше

Плюсы и минусы

Главный аргумент в пользу дифавтомата — ваша проводка и ваша безопасность под защитой (если все сделано правильно). Второй положительный момент в том, что выбрав подходящий номинал по току, нет необходимости думать о правильном подборе УЗО, так как он «встроен» внутрь. Еще один плюс — в шкафу они занимают меньше места, чем два устройства (если брать их одной фирмы, одной линейки). И еще: подключение в электрическом шкафу более простое — меньше шансов запутаться.

Теперь о недостатках. При сработке некоторых моделей, не оснащенных соответствующими флажками, определить что явилось причиной срабатывания — «КЗ» или утечка — невозможно. Это значительно усложняет поиск неисправности. Выход — ставить устройства с флажками. Второй минус — при выходе из строя только одной «части» дифавтомата, придется менять его полностью. А это значительно дороже, чем замена отдельно УЗО или автомата.

Выбирать вам

Еще такой момент: не во всех населенных пунктах имеется достаточный выбор этих устройств. Так что, при необходимости замены, возможно, придется сидеть без света дольше — ждать пока доставят нужный. Выход есть и тут — ставить дифференциальные автоматы в ключевых местах. Именно там, где они нужны.

Где лучше установить дифавтомат вместо УЗО

Если сеть простая и не планируется установка защитных автоматов на группы потребителей, вместо УЗО на входе лучше поставить дифавтомат. Такая простая сеть часто бывает на дачах — несколько розеток да ламп для освещения. После счетчика лучше установить дифференциальный автомат, а не УЗО. Это значительно повысит безопасность вашей сети.

Второй момент, где лучше установить дифференциальную защиту — на мощном потребителе, особенно если в процессе используется вода. Также поступают если линия идет в подвальное помещение, на уличное освещение, баню, другие отдельно стоящие строения.

На этих же позициях можно поставить УЗО+автомат. Это равноценная замена, но сложность схема при этом возрастет. Только учтите, что для того чтобы отключалась не только фаза, но и ноль, необходимо устанавливать двухполюсные автоматы.

https://youtube.com/watch?v=KCgapp3Vxxc

УЗО и дифавтомат: выбор

Выбирая то или иное устройство защиты, в первую очередь следует учитывать наличие однофазной или трехфазной электросети, величину ее напряжения и место размещения УЗО или дифавтомата. Отталкиваясь от этих условий, согласно маркировке на внешней части прибора и в паспорте необходимо уже подбирать требуемые значения соответствующих технических характеристик.

В однофазной электросети с напряжением 220 В используются, как правило, двух полюсные устройства, а в трехфазной сети 380 В 4-полюсные. Для размещения их в силовом щите потребуется как минимум 2 и 4 модуля соответственно. Если принято решение о выборе УЗО, то дополнительно нужно еще одно место для размещения вместе с ним автоматического выключателя.

УЗО и дифавтоматы производятся двух типов: электромеханические и электронные. Если габаритные размеры не существенны, то предпочтение следует отдать выбору электромеханическим защитным устройствам. Электронные приборы обычно используются при установке на обособленную единицу электрооборудования, к примеру, в электроудлинитель либо в розетку.

Однозначного ответа на вопрос что лучше дифавтомат или УЗО нет. С одной стороны, дифавтомат позволяет сберегать место в электрическом щитке. Его эффективность проявляется в простой электросети, рассчитанной на одного потребителя с небольшим числом электроприборов. Тогда нетрудно найти участок цепи, где, например, возникла перегрузка или превысил номинальную величину ток утечки. Он также оправдывает себя при монтаже электросети «с нуля».

При выборе защитных устройств важное значение приобретают такие технические характеристики как напряжение сети, номинальный ток и ток утечки. Так, например, для бытовой сети общеупотребительны приборы с номинальным током утечки 30 мА, а для влажных помещений (ванная, баня, кухня) его величина не должна превышать 10 мА

На остальные параметры также следует обратить внимание, но они не столь существенны

Дополнительно дифавтоматы различают по типу электромагнитного расцепителя. По значению пускового тока они обладают разной чувствительностью:

B — приборы срабатывают, когда превышение нормы по току составляет 3-5 раз. Они предпочтительны на даче, когда нагрузка на электросеть минимальная.

С — промежуток максимальной перегрузки колеблется в диапазоне от 5-10 раз. Установка приборов распространена в жилых домах и квартирах.

D — отключение электросети наблюдается, когда номинальный ток превышает свою величину в 10-20 раз. Устройства устанавливаются, как правило, на объектах с большими энергозатратами (предпрятия, фабрики, офисные помещения).

Эти характеристики учитываются при выборе вкупе с классом ограничения силы тока. Резкие перепады напряжения или максимальная нагрузка сети могут вызвать нештатную ситуацию, поэтому различаю три класса токоограничения дифавтомата. Как самые быстродействующие популярностью пользуются дифавтоматы 3 класса. Однако у них высокая стоимость.

Обсуждение принципов функционирования УЗО и дифавтомата позволяет в некой степени понять, чем отличается УЗО от дифавтомата простыми словами. Для понимания впору иметь элементарные познания в сфере электротехники.

Критерии выбора устройств электрозащиты

Постараемся разобраться, что лучше для дома – УЗО или дифференциальный автомат, и рассмотрим различные ситуации монтажа. Чаще всего на выбор влияют такие факторы, как позиция прибора в электрощите, нюансы подключения к линиям электроэнергии, возможность технического обслуживания или замены.

Особенности монтажа в электрощите

Электрощит представляет собой металлический ящик, внутри которого обычно расположены устройства защиты и электросчетчик. Рабочая панель, к которой крепятся приборы, ограничена в размерах.

Если происходит усовершенствование электросети и при этом устанавливают дополнительные модули, то появляется дефицит свободных мест на дин-рейках. В этом случае дифавтоматы оказываются в выигрышном положении.

Схема расположения на дин-рейке пар «автомат + УЗО» (верхний ряд) и дифавтоматов (нижний ряд). Очевидно, что нижние устройства занимают меньше места. Разница возрастет, если защита будет рассчитана на большее количество контуров

Современные оснащение квартир электричеством ориентировано на увеличение числа контуров. Это связано и с появлением большого количества мощной техники, и с разделением сети на множество линий. В такой ситуации, при отсутствии дополнительного пространства, единственным разумным решением является подключение дифавтоматов.

Подбирая устройства, обратите внимание на приборы, занимающие одно модуль-место. Такие модели уже появились в продаже, но стоимость их чуть выше, чем у традиционных

Сложность подключения проводов

Главное отличие подключения между двумя обозначенными вариантами – в количестве проводов. Два отдельных устройства в сумме имеют больше клемм – 6 штук, тогда как у дифавтомата их всего четыре. Отличается и схематика подключения.

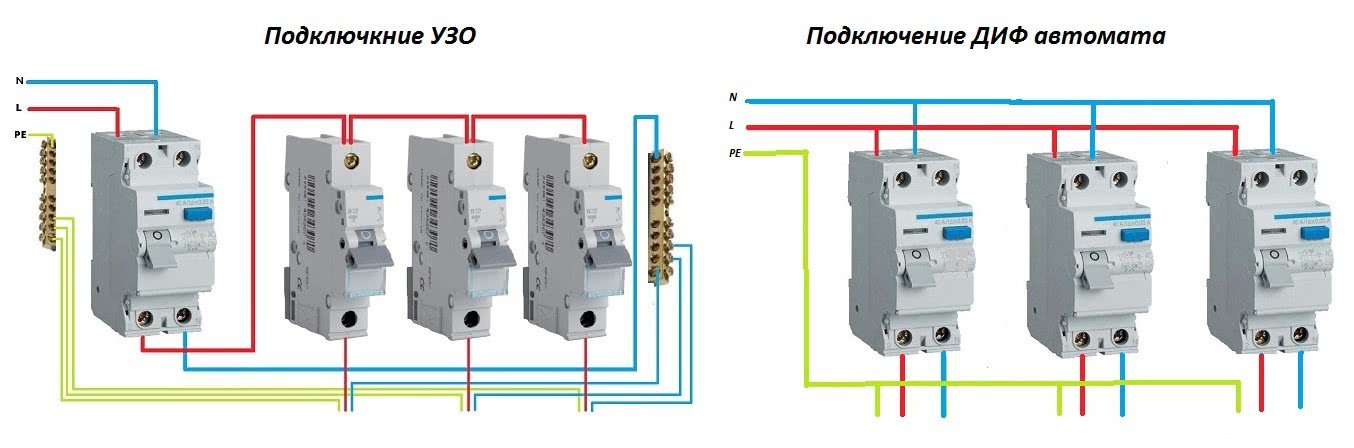

Сравнительная схема установки и подключения защитной пары и дифавтомата. Результат срабатывания в аварийной ситуации и надежность устройств одинаковая, а порядок присоединения проводов отличается

На схеме хорошо показана коммутация проводов.

При подключении пары АВ+УЗО расклад такой:

фазный провод присоединяется к клемме АВ;
соединяется перемычкой выход автомата и L-клемма УЗО;
выход фазы УЗО направляется к электроустановкам;
нулевой провод связан только с УЗО – на входе с N-клеммой, на выходе – отправляется к электроустановкам.

У дифавтомата подключение происходит намного проще. Перемычки не нужны, лишь присоединяются фаза и нуль к соответствующим клеммам, а с выходов отправляются к нагрузке.

Что это дает монтажнику? Облегчает процесс подключения, уменьшает количество проводов, соответственно, гарантирует больше порядка на электрощите.

Как производится диагностика срабатывания

Если рассматривать приборы из среднего ценового сегмента, то здесь преимущества у тандема «автомат + УЗО». Предположим, произошло аварийное отключение электроэнергии на одном из контуров.

Сразу определить причину срабатывания защиты сложно, так как это может быть и ток утечки, и короткое замыкание, и суммарная нагрузка, с которой не справились провода.

По сработавшему УЗО или автомату сразу видно, где искать причину. В первом случае – проблема с изоляцией, во втором – увеличенная нагрузка или короткое замыкание. Последнее можно определить по дополнительным признакам

Если на сбой в сети среагировал дифавтомат, то причину придется искать дольше. Необходимо проверить все версии, а это отнимет больше времени и сил.

Чтобы упростить диагностику, рекомендуется приобретать приборы из более дорогого ценового сегмента – они оснащены дополнительной индикацией, указывающей на возможную проблему.

Какие приборы дешевле купить и починить?

Бывают ситуации, когда выбор основан на стоимости. Например, существует бюджет, за рамки которого никак не выйти. В этом случае решающую роль играет суммарная стоимость всех подключенных устройств защиты.

На первый взгляд, большее число приборов характеризуется более высокой ценой. На самом деле все обстоит иначе: универсальный дифавтомат обходится в круглую сумму, а набор других устройств оказывается экономичным.

Если промониторить ценники всех обозначенных автоматов, то получается, что один дифавтомат почти в два раза дороже, чем комплект «АВ + УЗО»

Следует помнить, что количество линий обычно 3 или более, поэтому разница между покупками вырастает. Если для одного контура приобретение АВДТ дороже всего на 1 тыс. руб., то для пяти контуров разница в суммах вырастает до 5 тыс. руб.

Таким образом, и дифавтоматы, и блоки УЗО с автоматическими выключателями имеют свои преимущества и недостатки. Если АВДТ выигрывают в компактности и удобстве подключения, то они же явно проигрывают при диагностике и учете стоимости.

Назначение и принцип работы УЗО

Прежде всего, рассмотрим, зачем нужно это устройство, и с какой целью оно ставится в сетевую питающую линию. При непрофессиональном подходе к этим вопросам создаётся впечатление, что для надёжной защиты линий питания вполне достаточно одного автоматического выключателя. Но требуется узо для того, чтобы защитить человека и животных от поражения током при наличии его утечек.

Особенностью приборов этого класса является высокая чувствительность к очень малым токам, составляющим доли ампера и всегда присутствующим в местах повышенной влажности или повреждения изоляции. Именно поэтому установка узо – это самый надёжный способ обезопасить живые организмы (включая домашних животных) от возможного поражения током в ряде опасных зон, имеющихся не только в городских квартирах, но и в частных жилых строениях.

В основе работы УЗО лежит принцип сравнения токов в специальном дифференциальном узле с заведенным в него прямым и обратным отводом от однофазной линии (его включение в питающую цепь приведено на рисунке ниже).

Рассмотрим суть функционирования этого прибора более подробно в виде следующей последовательности его состояний:

В нормальном (штатном) режиме работы прямые и обратные токи, протекающие через дифференциальный узел, имеют одинаковые по амплитуде значения. При этом защитные устройства никак не реагирует на изменение токов в линии, поскольку создаваемые индуктивными катушками магнитные поля взаимно компенсируются (токи через них равны по величине);
В случае, если есть утечка через живой организм (её значение измеряется в микроамперах) в дифференциальном или сравнивающем узле появляется разница токов, нарушающая баланс магнитных потоков Ф1 и Ф2;
Следствием этого является формирование управляющего импульса, подаваемого на исполнительное реле, которое и отключает линию от потребителя (нагрузки).

Обратите внимание! Скорость таких отключений или срабатывания исполнительного реле обычно исчисляется долями секунд (точнее микросекундами). За столь короткое время токовые процессы не успевают распространиться по телу живого организма, что означает стопроцентную защищённость от удара током

За столь короткое время токовые процессы не успевают распространиться по телу живого организма, что означает стопроцентную защищённость от удара током.

Читать также: Регулятор напряжения на микроконтроллере

Важность приобретения качественного УЗО

Безответственный подход к выбору устройства защитного отключения, то есть покупка аппарата, который не подходит дому или квартире по характеристикам, может стать причиной определённых проблем:

ложного срабатывания автоматики, поскольку небольшие утечки электрического тока — это естественная ситуация для проводки, которая была смонтирована относительно давно;
несвоевременного получения информации об опасном происшествии, если выбрано чересчур мощное УЗО, что может привести к поражению электротоком;
неспособности УЗО функционировать с имеющейся проводкой из алюминиевых жил, ведь почти все аппараты работают только на медных проводах.

Чтобы не совершить ошибку при выборе УЗО, перед покупкой не мешает внимательно ознакомиться с параметрами аппарата.

Таблица: основные параметры УЗО

Параметр УЗО
Буквенное обозначение
Описание
Дополнительная информация
Номинальное напряжение
Un
Уровень напряжения, который избран производителем аппарата и необходим для его функционирования.
Обычно номинальное напряжение составляет 220 В, иногда — 380 В

Равномерное напряжение в электросети и номинальное напряжение выключателя дифференциального тока, как ещё называют УЗО, — это важное условие беспроблемной работы устройства.
Номинальный ток
In
Наивысшее значение тока, при котором УЗО функционирует в течение длительного периода.
Значение номинального тока может быть следующим: 10, 13, 16, 20, 25, 32, 40, 63, 80, 100 или 125 А. По отношению к дифференциальному автомату эта величина выступает и номинальным током автоматического выключателя в комплектации УЗО

Для дифференциальных автоматов значение номинального тока выбирают из ряда: 6, 8, 10, 13, 16, 20, 25, 32, 40, 63, 80, 100, 125 А.
Номинальный отключающий дифференциальный ток
Idn
Ток утечки.
Эту характеристику устройства защитного отключения считают главной, так как она указывает на то, какая величина дифференциального тока заставит аппарат среагировать. УЗО производят со следующими параметрами номинального отключающего дифференциального тока: 6, 10, 30, 100, 300 и 500 мА.
Номинальный условный ток короткого замыкания
Inc
Показатель, по которому можно судить о надёжности, прочности и качестве УЗО.
Номинальный условный ток короткого замыкания показывает, насколько хорошо выполнены электрические соединения механизма. Величина номинального тока короткого замыкания стандартизована и может быть равна 3000, 4500, 6000 или 10000 А.
Номинальный дифференциальный ток короткого замыкания
IDc
Ещё один показатель качества и надёжности устройства.
Схож с номинальным условным током короткого замыкания. Отличие заключается лишь в том, что сверхток проходит по одному проводнику устройства защитного отключения, а тестирование работы аппарата осуществляется после включения испытательного тока в порядке очереди по разным полюсам УЗО.
Предельное значение неотключающегося сверхтока
—
Это характеристика, отражающая возможности выключателя дифференциального тока оставлять без внимания симметричные токи короткого замыкания и ситуации, когда сеть перегружена.
Этот показатель не имеет ничего общего со значением тока, при котором устройство защитного отключения обязано блокировать подачу электропитания

Минимальный показатель неотключающегося тока должен соответствовать значению номинального тока нагрузки, увеличенному в 6 раз.
Номинальная включающая и отключающая (коммутационная) способность
Im
Параметр, зависящий от степени технической подготовки УЗО, то есть от мощности пружинного привода, используемого сырья и качества силовых контактов.
Коммутационная способность может быть равна 500 А или величине, в 10 раз превышающей уровень номинального тока
У качественных устройств составляет 1000 или 1500 А.
Номинальная включающая и отключающая способность по дифференциальному току
IDm
Характеристика, которая тоже обусловливается техническим исполнением выключателя дифференциального тока.
Этот параметр сравним с предыдущим (Im), но разнится с ним тем, что во внимание принимается протекание дифференциального тока. Зачастую его оценивают во время короткого замыкания на корпус электроприёмника в системе TN-C-S

Как отличить УЗО, дифавтомат и автоматический выключатель по назначению: самый главный принцип

Все три защитных модуля имеют примерно одинаковый внешний вид, габариты, способ крепления на Din-рейку. Это результат унификации оборудования. Их объединяет тот общий принцип, что они контролируют параметры тока, призваны спасти человека и его имущество от его воздействия.

Однако они выполняют различные задачи. Объясняю их кратко тремя абзацами.

Электрический ток в домашней сети движется по замкнутой схеме в том направлении, которое ему задал человек, подключая бытовой прибор к цепям напряжения. При этом совершается полезная работа.

Величина тока зависит от приложенного к напряжению сопротивления и должна поддерживаться на уровне номинальной величины, не выходить за пределы отведенного ему участка электрической схемы. В таком случае любой прибор работает нормально.

Но в нашей жизни много непредвиденных случайностей, когда человек ошибается или повреждается изоляция, понижается ее сопротивление. В таком случае ток идет еще в другом направлении или возрастает до опасной величины, что требует принятия экстренных мер.

Эту задачу выполняют защитные модули по своим алгоритмам.

Как работает устройство защитного отключения: краткое пояснение

УЗО призвано контролировать направление движения тока по предназначенной для него схеме. Оно отключает напряжение с зачищаемого участка при образовании утечки через поврежденную изоляцию.

Устройство защитного отключения монтируется и подключается в квартирном щитке.

Простыми словами: если человек случайно дотронулся до фазного потенциала и через его тело пошел электрический ток, то УЗО обязано максимально быстро предотвратить возникшую аварийную ситуацию, спасти пострадавшего.

Для этой цели в его состав включен орган сравнения фаз — дифференциальный трансформатор. Он постоянно контролирует вектора токов, текущих по входному фазному проводу и исходящему нулевому.

Если изоляция схемы нормальная, то утечки на сторону не будет, а оба вектора окажутся уравновешенными. УЗО позволяет схеме нормально работать дальше.

Как только дифференциальный трансформатор выявляет дисбаланс векторов, так сразу происходит отключение напряжения.

За счет этого принципа УЗО официально называют «Дифференциальный выключатель». Запомните хорошо этот термин. Никаких других функций кроме борьбы с утечками этот модуль не выполняет, а от повышения тока больше номинальной величины способен сгореть, сам нуждается в такой защите.

Автоматический выключатель: защитные функции модуля

Автомат тоже монтируется на входе схемы в щитке. Он контролирует величину, а не направление протекающего через него тока. Когда она начинает превышать номинальное значение, то цепь разрывается силовым контактом.

Значение аварийного тока может быть как небольшим, так и очень опасным. При значениях до 1,13 номинальной нагрузки автомат не работает. Такие режимы создаются кратковременно и обычно сами устраняются.

Зона отключаемых перегрузок начинается с этой границы и состоит из двух участков:

теплового расцепителя;
электромагнитной отсечки.

Скорость ликвидации аварийной ситуации, как показывает времятоковая характеристика, зависит от величины перегрузки. Чем она выше, тем быстрее происходит отключение.

Тепловой расцепитель работает от температурной деформации биметаллической пластины за счет ее изгиба.

Токовую отсечку обеспечивает электромагнит отключения.

Обе защиты автомата выбивают чеку, фиксирующую пружину силового контакта, который разрывает цепь протекания аварийного тока.

Сам автоматический выключатель тоже надо правильно выбирать, настраивать, подключать, ибо он тоже может сгореть.

Автомат в обязательном порядке является необходимым атрибутом защиты для УЗО. Он всегда дополняет в схеме дифференциальный выключатель. Их ставят последовательно один за другим.

Какие защиты выполняет дифавтомат в домашней проводке

Этот модуль по назначению заменяет УЗО с автоматическим выключателем, объединяет их совместные функции.

Его внутренняя схема в своей конструкции имеет:

дифференциальный орган;
тепловой расцепитель;
катушку электромагнита отсечки.

Совместное наличие в одном корпусе этих трех элементов позволяет использовать один защитный модуль вместо двух отдельных. Производители так их комплектуют, что они занимают мало место, размещаясь в одном блоке.

Таким образом, по назначению дифавтомат отличается от УЗО тем, что одновременно совмещает его функции и автоматического выключателя. Он работает автономно, а УЗО применяется только совместно с автоматом.

За счет встроенного и подобранного по номиналам автоматического выключателя в корпусе выбор, монтаж и подключение дифавтомата происходят проще, а в квартирном щитке экономится место.

Чем отличается узо от дифавтомата простыми словами: выбор
