Печь для казана из трубы, буржуйка из бочки или газового баллона

Оглавление

Проектируем конструкцию

Первый этап создания будущей миниатюрной печной установки начинается с наброска ее эскиза. Этот чертеж произвольной формы должен отражать все необходимые размеры, как самой печи, так и ее деталей. Примером подобного творения может служить следующий образец:

Размер диаметра трубы не указан специально, ибо он напрямую зависит от объема конкретно используемого казана. Труба подбирается таким образом, чтобы тело казана входило в нее строго на min = 2/3 его высоты.

При несоблюдении подобной рекомендации гарантирован медленный разогрев такой самодельной печи и повышенный расход дров.

Если покупка казана только предстоит, то можно поступить иначе – подобрать сам казан применительно к размерам имеющейся трубы.

При определении линейных размеров трубы-заготовки необходимо учитывать, что расстояние от днища казана до заложенных дров – не должно превышать max = 300 мм. Это непременно обеспечит наиболее высокий КПД такого самодельного печного устройства.

Необходимо определиться с дымоходом, так как в простейшем варианте дымоход может и отсутствовать. Но в таком случае придется вырезать ряд отверстий в верхней части изготовляемой печной конструкции. Они и будут служить дымоходной системой.

Так как печь для казана явно будет переноситься, то наличие ручек на ней будет весьма целесообразно

Далее решается вопрос со стойками-ножками. Практически можно обойтись и без них, однако конструкция с ножками гораздо функциональнее и выглядит весьма эстетично.

Размеры стоек абсолютно произвольны, но крайне желательно, чтобы стойки обеспечивали такую высоту печной конструкции, при которой не придется нагибаться к казану.

Виды печей под казан

В зависимости от материала изготовления:

печи из металла (фабричного производства и домашнего изготовления);
стационарные конструкции из кирпича.

Кирпичные печи различаются в зависимости от способа установки казана:

в классических конструкциях казан помещается в кирпичное углубление практически полностью;
в модифицированных версиях казан устанавливается на специально вмонтированную горелку.

Печи разделяют также по способу приготовления пищи:

специализированные приборы только для использования казана;
универсальные (многофункциональные) устройства, в которых пищу можно готовить с помощью казана и других приспособлений (например, решётки для жарки мяса или переносной коптильни горячего копчения).

Выбор того или иного вида конструкции зависит от личных предпочтений.

Особенности печек из кирпича

Для кирпичной печи существует два вида схем — классические и многофункциональные или универсальные.

Классическая печь выглядит следующим образом:

стальная плита для фиксации казана;
металлические уголки для закрепления плиты;
топка с дверкой;
поддувало;
дымовые каналы и дымоход;
наружные стены, которые обрамляют всю конструкцию для достижения лучшего эффекта теплоизоляции.

Если речь идёт о создании универсальной печи, её схема имеет ряд отличий:

плиты для фиксации приспособлений для приготовления пищи;
для каждого устройства (например, для казана, решётки для жарки мяса и коптильни) создаётся своя топка, потому что необходимо достичь максимального КПД от каждой поверхности;
для того чтобы объединить все созданные поверхности в один дымоход, над ними необходимо возвести арку, в которой будет сделан вывод на дымоход.

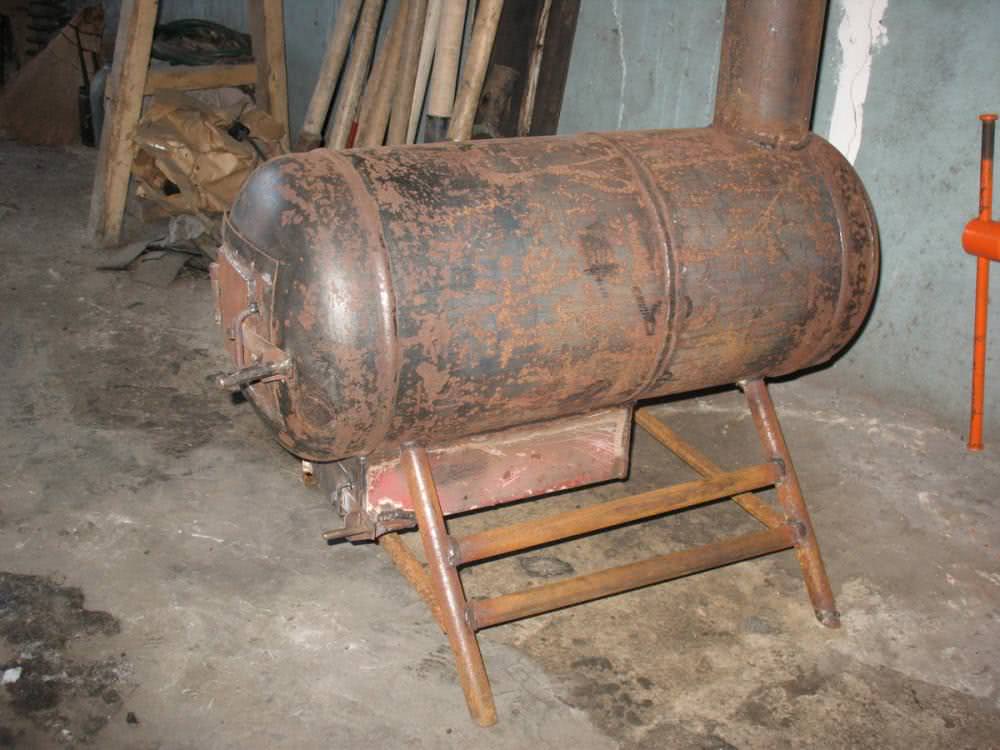

Печь из старого газового баллона

Очаг можно сделать и газового баллона.

У многих дачников в запасниках можно найти использованный баллон из-под газа. По сути, это та же труба, только с верхом и низом.

Вот низ как раз пригодится, а верх придется аккуратно обрезать.

Разметьте линию среза и болгаркой отпилите верхушку.
Вырежьте топку.
По бокам верха можно сделать несколько пропилов. Подогнать казан по размеру в этом случае будет легче. Просто отгибайте «лепестки», пока казан плотно не сядет на нужную глубину.
При желании не помешает снабдить печь ручками, ножками и дополнениями на свой вкус.
Конструкцию можно даже не красить, но обжечь желательно, заложив дрова и прокалив внутреннюю поверхность. Тогда уйдут все запахи, и выгорит старый окрасочный слой.

Советы и рекомендации

Подставка под казан.

Не лишним будет по ходу работы сделать еще и подставку под казан. Тогда вы сможете переставлять его с огня на любую плоскую поверхность. Выпилите невысокий цилиндр из железной трубы. Промерьте заранее, высота кольца должна быть таковой, чтобы вставленный казан не доставал дном до стола пару сантиметров.
Полезную подставку оценят домочадцы, ведь без нее посуда просто перевернется. Все вкусное содержимое окажется на полу, да и вы рискуете получить ожоги.
Рекомендуется мыть казан внутри мелким песком или абразивной мочалкой. От окалины снаружи можно избавиться, слегка постукивая ее стамеской. Прогоревшие черные пластинки жира отвалятся, их остатки можно удалить наждачной шкуркой.

Стационарное исполнение

Для того чтобы собрать конструкцию, в ней непременно потребуется выполнить:

Топка, в нее загружаются дрова.
Болгарка.
Камера горения, которая выполнена из огнеупорного кирпича.
Колосник. Именно через этот элемент осуществляется подача воздуха в нижнюю часть топливника.
Зольник. Это выдвижной противень, который помещается под колосником, где наибольшее скопление золы.
Дверцы.
Дымоход, через который будут отводиться угарные газы.
Также потребуется выполнение специальных отверстий для свободного пропуска пламени. Они называются прогары и выполняются сбоку печи.
Металлические уголки для выполнения обрамления.
Чтобы перекрыть верхнюю часть используется специальная стальная плита толщиной не менее двух сантиметров.
Кирпичи огнеупорные, цементная смесь.

После того как будут подготовлены все необходимые материал и продуманы этапы работ, можно смело приступать к сборке печи.

Как кладется печь под казан

Кладка производится с одновременной перевязкой кирпичей в углах. Нечетные ряды начинаются с целого кирпича, четные – с половинок. Стенки топливника выкладываются из половинок кирпичей, отрезанных под углом, чтобы получилась закругленная кладка.

1-2-й ряд: выкладываются стенки печи, дно топливника. Оставляются отверстия для зольника и прочистки. На них устанавливаются дверцы. Крепятся они с помощью пережженной стальной проволоки, которая укрепляется в пропилы в соседних кирпичах и закладывается раствором.
3-й ряд: перекрываются дверцы зольника и прочистки. Продолжается кладка стенок печи, одновременно начинают выкладываться стенки внутренней части печи — топливника. Зольник перекрывается сверху колосниковой решеткой.
4-й ряд: с обратной стороны печи делается выпускное отверстие для выхода дымовых газов. Начинается формирование топливника.
5-й ряд: продолжается кладка стенок печи и топливника. Устанавливается топочная дверца описанным выше способом.
6-й ряд: перекрывается топка, продолжается кладка стенок печи, топливника.
7-
8-й ряды: кладка стенок и топливника продолжается.
9-й ряд: в задней части топливника оставляется отверстие для циркуляции дымовых газов.
10-й ряд: кладка стенок топливника.
11-й ряд: в передней части топливника оставляется циркуляционное отверстие.
12-й ряд: верх наружных стенок печи и топливника перекрываются и соединяются. Для этого используются металлические уголки и плита. В ней нужно проделать отверстие под казан, которое должно располагаться точно над цилиндрическим топливником.

Отверстие в металлической плите можно сделать при помощи УШМ (болгарки). Края отверстия нужно хорошо отшлифовать напильником, чтобы не было заусенцев. Отверстие должно быть выпилено четко по диаметру казана, чтобы дымовые газы не просачивались сквозь щели. Казан должен быть ниже уровня плиты не менее чем на 2/3 своей высоты. Конечно, наиболее удобной является готовая металлическая плита с отверстием, которое закладывается кольцами разного диаметра: это позволяет использовать для готовки посуду разного размера. На такой плите можно не только варить пищу в котле, но и жарить на сковородке, вскипятить чайник и т.д.

Вот, собственно, и все. Теперь нужно всего лишь дождаться просушки печи. Можно произвести дополнительно ее облицовку огнеупорной керамической плиткой, если же кладка получилось ровной, то печь будет хороша и так! Открывайте поваренную книгу – и за работу!

Комплекс-мангал с печкой под казан

В большинстве случаев этот комплекс предусматривает собой конструкцию из:

Печь можно вставлять в мангал, ставить на него или же пристраивать к нему.

В результате она может быть как съемной, так и зафиксированной намертво. В обоих случаях хозяину дачи и камина возле нее, для создания высокой температуры в печи, нужно передвигать угли с открытой части жаровни под печку.

Изначально необходимо подобрать проект, гармонирующий с внешним видом дома и садового участка.

Cделанный мангал с казаном придаст садовому участку новый облик и будет любимой зоной отдыха.

Определяем место для установки на участке где будет установлен мангал с крышей и печкой под казан.

Для эффективности и безопасности мангала, нужно его правильно расположить на Вашем дворе. Обычно нужное место расположено рядом с домом и заменяет летом основную кухню.

Пространство, где будет установлен мангал с крышей и печкой под казан, не должно быть удалено от дома и кухни, поскольку всегда нужно приносить столовый прибор, посуду и воду.

Мангалы с печкой делаются из огнеупорного материала:

Выделяют стационарные сооружения и переносные конструкции.

Мангал под казан может иметь уникальный проект и неповторимый дизайн:

Комбинированный мангал — снабжен металлическим коробом и основанием под казан из железа необходимой толщины.

Пользуется большой популярностью. Возможен переносной вариант конструкции. Мангал с казаном своими руками легко делается.

Барбекю с казаном из кирпича — массивная стационарная постройка, поддающаяся мастерам, умеющим работать с подобным огнестойким материалом.

Недостатками такого сооружения является его затратность, невозможность переноски в другое место. Выполненный правильно мангал с крышей станет украшением любого участка.

Мангал под казан походного варианта — делается из автомобильных дисков, соединенных между собой до получения необходимой высоты.

Снабжается печью и отверстиями в нижней части для обеспечения воздуха.

На боковые стенки такой конструкции навешивается металлический короб с решеткой гриль и шампурами.

Мангал из дисков требует предварительной обработки их поверхностей. Подходит для дачи с крышей на беседке.

Кованый мангал — выгодно отличается своей прочностью, функциональностью и долговечностью эксплуатации.

Он относится к профессиональным изделиям и выполняются вручную или машинным методом.

Кованый мангал украшается узором. В более дорогих моделях имеется мойка.

Профессиональный кованый мангал снабжается колесами.

Иными словами, с таким приспособлением можно ходить в походы на несколько дней, не опасаясь того, что однообразное меню быстро наскучит, и скоро непреодолимо захочется домой, к привычной еде.

Порядовка кирпичного барбекю – фото поэтапной кладки от начального ряда, до дымоотвода

Если вы собираетесь выстроить барбекю на дачном участке или во дворе приватного дома, то изложенная здесь инструкция будет лучшим решением. Теоретической информации и схематических рисунков и картинок много в Сети, а чтобы воочию общий процесс кладки кирпичного барбекю от А до Я — мало.

Рассмотрим строительство кирпичного барбекю на определенном примере (В практических условиях). Процедура была описана на форуме «Дом и дача» профессиональным печником Анатолием из Челябинска. Если судить по впечатлениям и фотографиям результатов кладки барбекю-комплекса, мастерство данного человека вызывает почтение.

Печи промышленного изготовления

Современная промышленная печь под казан, как правило, является хорошо продуманным и грамотно засчитанным изделием. Они имеют оптимальные размеры, предельно функциональны и изящно выглядят.

Примерами могут служить печи: Самарканд, Везувий и Самобранка

Печи изготовлены из стали и оснащены выдвижным зольником, который можно извлечь даже во время горения. Колосниковая решетка у каждой из них чугунная.

Промышленные печи могут укомплектовываться дополнительными приспособлениями и оснасткой. В комплект входят: набор для барбекю, казан, приспособление для горячего копчения, совок и труба дымохода, если это предусмотрено конструкцией.

Каким должен быть казан

Казан – это сердце таких устройств, ни в коем случае не котелок, чугунок или гусятница. Правильная ёмкость представляет собой котёл с толстыми стенками (от 5 до 20 мм в зависимости от общих габаритов) со сферической формой дна. Обязательным аксессуаром является плотно закрывающаяся крышка.

Для различных блюд и способов готовки желательно применять казаны конкретной формы:

Глубина равняется наибольшему диаметру ёмкости по краю (азиатские блюда в каменных печах).
Соотношение глубины к диаметру порядка «один к трём» (азиатские блюда в заводских металлических печах).
Почти цилиндр с округлым дном (густые туристические блюда с дымком).
Мелкая ёмкость со скошенными стенками и небольшой плоскостью на дне (варка, кипячение).

Важно! Лучше отдать предпочтение котлу с четырьмя ушками, который за счёт дополнительных точек опоры не будет склонен к опрокидыванию ни в одну из сторон. Что касается размеров, то тут каких-либо ограничений нет

А вот по материалам – очень даже. Идеально подходит чугун. За счёт массивности и теплоёмкости он обеспечивает равномерный прогрев, поры его стенок со временем «самозаживляются» жировым слоем. Продукты в таком котле скользят и не пригорают

Что касается размеров, то тут каких-либо ограничений нет. А вот по материалам – очень даже. Идеально подходит чугун. За счёт массивности и теплоёмкости он обеспечивает равномерный прогрев, поры его стенок со временем «самозаживляются» жировым слоем. Продукты в таком котле скользят и не пригорают.

Говорят, что в старом семейном казане накапливаются вкусы и ароматы, которые передаются новым блюдам.

Единственной альтернативой может быть алюминиевый казан, исключительно с толстыми стенками. Нержавейка, медь, изделия с различными антипригарными покрытиями – всё не то, с их помощью добиться правильных условий для приготовления традиционных восточных блюд не выйдет.

Мобильные печи под казан

Изготавливаются исключительно из металла, лучше всего из нержавейки, в крайнем случае из обычной стали, покрашенной жаропрочной краской!

Наиболее простой мобильный вариант печи для казана – цилиндрическая топка из листового металла с отверстием для закладки топлива и прорезями для выхода дыма. Казан ставится на печь сверху, при этом две третьих донышка находятся непосредственно над огнем.

Но самая легкая конструкция – это тренога. Ее изготавливают из металлической трубки, согнутой в форме круга и присоединяют к нему ножки (сваркой или болтами). Такая «печь» очень удобна для пешего похода, но не позволяет равномерно прогреваться стенкам казана.

Печь для казана тренога

Размер каждой печи индивидуален и зависит от казана, в котором повар будет готовить блюдо.

Для того чтобы изготовить простейшую печь под казан своими руками понадобятся:

непосредственно казан (для замеров диаметра топки);
листовая сталь (чем толще металл, тем надежней и долговечней конструкция) или отрезок толстостенной трубы (использованный газовый баллон или даже корпус от старой цилиндрической стиральной машины);
металлические уголки или трубки (из них будем изготавливать ножки печи и ручки для ее транспортировки);
машинка для резки металла – болгарка (или ее замена – ножовка по металлу, напильник);
дрель;
молоток;
сварочный аппарат с набором электродов.

Работы будем производить на открытом воздухе в непосредственной близости к электричеству и с обязательным соблюдением правил безопасности (защитный костюм, краги и маска для работы со сварочным аппаратом).

Измеряем окружность казана, согласно этой величине будем производить строительство.
Из листовой стали болгаркой (используем круг отрезной для резки металла) вырезаем прямоугольник. Длинная сторона прямоугольника должна равняться окружности казана. Далее вырезаем круг — донышко печи.
С одной из сторон, которая будет верхушкой печи, делаем разметку и делаем несколько прорезей для свободного выхода дыма. В нижней части печи вырезаем прямоугольное окошко для загрузки топлива.
Сворачиваем сталь в цилиндр. Используем либо подходящую форму, наматывая металл на нее и добиваясь точности ударами молотка, либо применяя специальную листогибочную машинку.
Попутно из уголков (трубок и т.п.) вырезаем ручки и опоры для будущей печи.

Посредством сварочного аппарата соединяем сталь в цилиндр, привариваем к готовой конструкции донышко, затем опоры и ручки. Впрочем, последние части конструкции можно прикрутить болтами, предварительно просверлив отверстия в металле.

Развертка для печи казана

Простейшая печь под казан готова. Чтобы защитить ее от коррозии, наносим несколько слоев жаропрочной краски. Остается лишь поставить сверху казан, разжечь в топке огонь и подготовить продукты, все просто, как раз, два, три!

Усовершенствованный вариант печи для казана

Дополняем конструкцию трубой для отвода дыма, дверцами, поддувалом, колосниковой решеткой.

Процесс изготовления аналогичен первому варианту, однако добавится несколько пунктов.

Вырезать придется не одно лишь топочное отверстие, а еще располагающееся под ним отверстие поддувала и отверстие для монтажа дымовой трубы.
На верхней части печи вместо прорезей дымоотводов целесообразно прикрепить металлический пруток для укрепления конструкции.
Между топочным отверстием и поддувалом необходимо закрепить колосниковую решетку. Для этого внутрь печи привариваем небольшие отрезки металлических уголков – опоры. Простейший колосник выполняем из толстой металлической проволоки (раскладывая ее отрезки в виде сетки и соединяя их сваркой). Решетку к опорам прикреплять нет необходимости.
Привариваем трубу дымоотвод с задней части печи. Высота трубы должна быть выше человеческого роста (чтобы предотвратить попадание дыма в глаза).
Дымовую трубу снабжаем искроулавливателем – жестяной банкой с множеством просверленных в ней отверстий.
Дверцы выполняем из тех металлических отрезков, которые остались после вырезания отверстий для поддувала и топки или вырезаем новые из стали.

Подойдут и готовые дверцы для печи. Крепим их на навесы сваркой или болтами, снабжаем металлическими щеколдами.

Таким образом, получается модель печи для казана, в которую удобно закладывать топливо и вычищать продукты сгорания, дым отводится в трубу, а дверцей поддувала легко регулировать тягу. Но для перевозки эта печь менее комфортна, так как занимает больше места.

Печь для казана пример

Возведение печи

Процесс возведения кирпичной печи для казана своими руками немыслим без соблюдения определенных правил и пунктуальности выполняемых действий. Предельной чуткости и внимательности требует порядовка.

Всегда можно найти превеликое множество ее вариантов и выбрать наиболее приемлемое решение

Кладка печи выполняется только в теплую погоду, и работы в холодное время категорически недопустимы.

Связующий раствор приготавливается двух видов:

Для керамических кирпичей – 1-а мера глины смешивается с 2,5 мерой песка и разводится водой до требуемой консистенции.
Для шамотных кирпичей – раствор аналогичен, но с примесью шамотного порошка в соотношении: 3-и меры шамотного порошка на каждую меру песка.

Глина непременно предварительно замачивается, а затем протирается через сито. Подобная «протирка» удалит из раствора все ненужные включения.

Очень важно, чтобы приготовленный раствор был густой консистенции, иначе неизбежны подтеки и «плавание» рядов. После изготовления раствора приступают непосредственно к кладке. После изготовления раствора приступают непосредственно к кладке

После изготовления раствора приступают непосредственно к кладке.

Печь под казан из кирпича выкладывается по определенным правилам:

Кирпичи перед кладкой должны быть обязательно замочены в воде.
Кирпичная порядовка должна соблюдаться неукоснительно.
Швы должны иметь толщину max = 5 мм.
Толщина швов по рядам должна быть совершенно одинаковой.
Всевозможные подтеки незамедлительно удаляются.
После частичного схватывания раствора швы необходимо расшить.

После завершения черновых кладочных работ получившаяся кирпичная печная конструкция оставляется для просушки.

Особенности казана

Поэтому, посуда требует живого огня и максимально простого, но функционального очага.

Казан имеет толстые стенки и шаровидное днище. Естественно, устойчивости на ровной поверхности от него не ждите.
Круглая форма подразумевает подставку в форме кольца. Не пытайтесь установить его на обычную решетку для гриля, или на уличную шашлычницу-мангал.
Если котел с плоским дном нагревается снизу быстрее, чем по стенкам, то по казану жар распространяется равномерно везде. Тем более что в качестве материала на его изготовление идет толстая сталь или чугун.

Простая печь для азиатского котла на даче

На фото представлена печь-подставка.

Под казан можно сделать стационарную конструкцию из кирпича, обмазанного глиной. Такие очаги нередко встречаются в Средней Азии.
Второй, не менее распространенный вариант – мобильная металлическая подставка для готовки. Обычно ее делают из железной бочки или отрезка подходящего по диаметру трубы.
Переносной тип можно при желании транспортировать по всему участку, или отвезти в багажнике на пикник.

Советы по эксплуатации

Перед первым использованием печка должна быть хорошо прогрета, при этом неважно, куплена она на заводе или сделана своими руками. Производители наносят специальное транспортировочное покрытие с целью защиты изделия от повреждений, перед готовкой продуктов его необходимо выжечь. Кирпичный очаг требует дополнительной просушки, чтобы улучшить прочность раствора и окончательно подготовить материал к эксплуатации

Кирпичный очаг требует дополнительной просушки, чтобы улучшить прочность раствора и окончательно подготовить материал к эксплуатации.

При регулярном использовании печи следует:

систематически удалять золу из колосников и топки;
вычищать слои сажи в дымоходе;
убирать нагар изнутри;
избавляться от всех возможных засоров.

В предусмотренной под казан печи недопустимо жечь листья, траву или мусор, иначе она быстро засорится. Нельзя гасить горящие дрова или угли водой, так же как и разжигать их с помощью керосина или бензина. Чтобы с розжигом не возникло никаких проблем, необходимо использовать исключительно сухие поленья.

Неправильное применение самодельной или промышленной печи неизбежно приведет к ее скорой поломке. В некоторых случаях небрежное обращение создает условия, опасные для жизни

Кроме того, важно помнить, что пользоваться такими конструкциями могут только взрослые люди

Печь необходимо регулярно очищать от золы и нагара

Этапы и инструкция по изготовлению

Схема и размеры

Принимаем за основу использование стальной трубы сечением 250 мм и высотой печи 450 мм.

По этим размерам сделайте чертеж и можно начинать изготавливать печь для казана из трубы своими руками.

Схема и размеры печки под казан из трубы

Материалы и их количество

Потребуется приготовить:

Материал, толщина в мм.	Размеры в мм.
Водопроводная труба, сечением 250	Отрезаем болгаркой отрезок 450
Отрезок листа, толщиной 4	255/255
Уголок с полкой 40	4 шт по 400
Петельки для дверцы	2 шт
Для изготовления ручек	Полоса стали 50/4 длиной 250 мм – 2 шт

Для изготовления ручки на дверцу подготовьте пруток толщиной 6-8 мм длиной 200 мм.

Инструменты

Чтобы сделать печь под казан из трубы понадобится подготовить оборудование и слесарные инструменты:

сварочный аппарат;
электроды АНО-21 или МР-3;
болгарка с зачистным и отрезным кругом;
электродрель с набором сверел по металлу;
набор слесарных инструментов;
рулетка и разметочный карандаш;
верстак с тисками или небольшие настольные тисочки;

Приготовив все составляющие, можно начинать делать печь для казана из металла своими руками.

Изготовление печки

Все работы разделены на несколько этапов:

Отрезав необходимую по длине заготовку из трубы, кромки выравниваются болгаркой с зачистным камнем. Затем напильником зачищаются заусеницы, особенно верхней части конструкции.

Важно! Если казан не погружается на необходимую глубину, можно вверху вырезать небольшие сегменты и разогнуть верх трубы. При этом добиваемся погружения посуды до необходимой отметки.. На ровную поверхность выкладывается лист металла для донышка, сверху устанавливается труба и распределяется по центру основания

Теперь труба прихватывается в 4 местах через 900. Проверяется правильность установки трубы на основу. Стык проваривается в один проход

На ровную поверхность выкладывается лист металла для донышка, сверху устанавливается труба и распределяется по центру основания. Теперь труба прихватывается в 4 местах через 900. Проверяется правильность установки трубы на основу. Стык проваривается в один проход.

Затем оббивается шлак и проверяется качество шва. Здесь не нужна полная герметичность шва, но лучше подварить места с прожогами и дырками. Заготовку необходимо остудить.

Разметив от низа по кругу на расстоянии 100 мм от дна места крепления ножек из уголка, они устанавливаются через 900, одна полка зарезается для лучшей стыковки с трубой и ножка прихватывается под углом к трубе 250-300.

Нижние полочки уголка подрезаются так, чтобы ножка касалась поверхности пола плоскостью. Внизу, для устойчивости печи, подвариваются небольшие отрезки листовой стали. Эти пятаки обвариваются только с внутренней стороны.

От низа размечается отверстие дверки для закладки дров. Ее можно сделать разной формы. Самый простой вариант – прямоугольник из листа стали. Но лучше использовать вырезанную из трубы деталь. Размер проема – 150/200 мм. Дверку навешивают на небольшие петельки. Из прутка делается простой шпингалет для ее фиксации в закрытом положении и приваривается к дверке.
Из полосы необходимо сделать ручки для переноски печи. Для этого разметив с каждой стороны заготовки 50 мм, зажимаем их в тисках и загибаем с помощью молотка. Необходимо выдержать приблизительный угол загиба 900.

Затем разметив на боках трубы места крепления, их прихватывают. Убедившись в правильном расположении ручек, приваривают к основанию.

Болгаркой и напильником зачищаются все места сварки, заусеницы на деталях. Все выступающие участки листа по донышку сначала срезаются, потом шов обрабатывается болгаркой с зачистным камнем.
При желании печь можно покрасить жаропрочной краской. Для этого необходимо предварительно обезжирить все поверхности растворителем.
Печка для казана из трубы своими руками готова.

Изготовление дымохода

На тыльной стороне можно врезать отрезок трубы для дымохода. В этом случае дым будет уходить по трубе и не щипать глаза повару. В печи вырезается отверстие по диаметру трубы с помощью электросварки на высоте 150 мм от верха печи.

Дымоход

Затем из трубы делается отвод под 900. Заведя его в отверстие, делается 3 прихватки, приваривается правильное положение отвода и он проваривается в 1 проход. Затем на него одевается труба длиной 1,5-2 м, вверху которой устанавливается защитный козырек. Теперь газы отводятся сразу вверх.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

Увеличить тягу можно простым способом. Внизу печи просверлить ряд отверстий диаметром 8-10 мм для вентиляции печи. Но лучше сделать дополнительный паз с ящиком. Он будет служить как зольный ящик и поддувало. В этом случае облегчают обслуживание печи и препятствуют выпадению угольков из отверстий.

Готовая конструкция печки под казан из трубы

Форма и размер

Собираясь сделать металлическую печь для казана своими руками, обычно выбирают простую форму:

Цилиндр;
Квадратная или прямоугольная призма;
Редко, шестигранная и с большим количеством граней призма.

Итак, призма или цилиндр?

Призму легко гнуть или собрать из кусков-граней, но такой печи обязательно понадобиться верхний лист с ровным кругом под казан.

Сворачивать цилиндр без вальцов сложно. Просто подгибая лист можно свернуть цилиндр, но поверхность будет немного неровной, в заломах. Но то что верхний лист с кругом для цилиндрической печи необязателен – неоспоримый плюс

Важно сделать печь по диаметру под казан

И также надо решить, это нужно или нет делать дымоход. Именно дымоход как трубу.
Обычно, отдельный дымоотвод делают, чтобы уменьшить задымление вокруг казана. При высокой трубе и хорошей тяге это работает.

Можно ли сделать печь из газового баллона

Многие владельцы частных домов часто задаются вопросом насчет того, а можно ли изготовить печь из обычного газового баллона. Ответом на него можно сказать – да можно! При помощи такого устройства вполне реально сделать печь-буржуйку, которая будет обогревать любое помещение, будь то дом, гараж или складское помещение.

Кроме того, следует сказать, что данную конструкцию очень просто самостоятельно собрать из старого баллона, который уже не нужен в хозяйстве. Об этом и будет идти речь в данной статье. Принцип работы печи

Данная печь – это практичное устройство для неотапливаемых помещений, которые время от времени необходимо обогревать. Благодаря своей конструкции, данная печь будет очень быстро нагреваться и давать тепло, что даст возможность за минимальное время достигнуть нужной температуры. Тем не менее остывает она также быстро, поэтому чтобы решить данную проблему, будет вполне достаточно обложить ее кирпичом, который сохранит тепло.

Главная составляющая такой буржуйки – это ее корпус, который имеет маленькие дверцы для закладывания топлива. Также в конструкцию входит дымоход и поддувало, которое предназначено для отвода воздуха. Он обеспечивает процесс стабильного горения.

Общий принцип работы печи несложен, он заключается в следующем:

В топку кладется топливо (чаще всего это дрова или уголь). Когда они достаточно прогорают, из них выделяется тепло, которое греет металлический корпус. Он же, в свою очередь, передает тепло в воздух, вследствие чего и нагревается комната. Дымоходная труба выводит из помещения дым, поэтому в комнате нет вредных отходов от сгорания

Также важно знать, что если дымоход будет прямым, то очень много лишнего тепла будет выходить вместе с дымом, поэтому разумнее делать трубу ломаной формы, которая будет задерживать тепло. После максимального раскаления печки, дрова следует перестать подкидать и дождаться, пока они полностью прогорят

Затем тепло начнет постепенно спадать и полностью прекратиться, когда огонь потухнет. В конечном итоге, оставшийся пепел нужно вычистить из корпуса, и закрыть дверцу печки до следующего применения.

Плюсы такой самодельной печи очевидны: вся конструкция очень проста и довольно практична, а само устройство может использоваться как для отопления, так и для приготовления пищи за быстрое время.

Особенности

Какая должна быть печь для казана? Сразу стоит отметить, что она не отличается сложностью конструкции и соорудить ее можно собственными усилиями, при наличии желания и некоторых навыков работы с инструментом.

Внешне печь напоминает мангал, но который выполнен круглым, ведь и казан имеет подобную форму. Традиционно казан применяется при приготовлении пищи на открытом огне. Именно поэтому при проектировании печки необходимо учитывать эту особенность.

Оптимальным вариантом будет конструкция, в которой предусмотрены съемные ножки

Очень важно, чтобы конструкция была мобильной, ведь в таком случае ее можно будет взять с собой, выезжая на природу или перемещать по участку, складывать в гараж или сарай на хранение.

Печь, предназначенная для приготовления кулинарных изысков в казане со стороны, напоминает цилиндр. В качестве опоры для основы должны быть массивные ножки, чтобы они могли выдержать массу казанка с едой в нем.

В нижней части цилиндра выполняется дно, тогда как верхняя часть обязательно остается открытой. Ведь как уже было отмечено, кулинарные шедевры в казане готовятся только лишь на открытом пламени. Некоторые решают доукомплектовать конструкцию печи дымоходом, но это не обязательное условие.

При приготовлении еды на такой печи происходит экономное расходование тепловой энергии, ведь пламя надежно защищено от ветра. В такой печи прогрев котла происходит в разы скорее, нежели на открытом костре.

Отличия печи для казана

Печь для казана по своей конструкции может быть схожа с любой другой печью, но главным её отличием будет отверстие в чугунной плите, куда будет помещаться сам казан. Дело в том, что по всем правилом это отверстие должно иметь такую ширину, чтобы казан помещался на 2/3 ниже уровня плиты. Если отверстие сделать шире, то казан будет неудобно доставать. Если сделать уже, то поверхность казана не будет нагреваться равномерно. Сегодня имеются специальные плиты с кольцами разного диаметра, благодаря которым можно использовать посуду любых размеров. Но главное назначение такой печи — это приготовление пищи именно в казане.

Печь может быть нескольких видов:

сложенная из кирпича
переделанная из другого металлического прибора
вылепленная из глины.

Кирпичную печь можно соорудить как на улице, так и в помещении. Рассмотрим вариант построения кирпичной печи.

Как сделать выбор?

Для начала вам стоит решить, какую именно печь для казана вы хотите сделать. Можно приложить максимум усилий и построить вариант стационарной печи для казана. Тогда вам придется выделить под такую печь большой участок, он должен стоять поодаль от других объектов. Его возведение следует начинать с создания основания.

Печь для казана

Можно сделать передвижную печь для казана. Металлическая печь не займет много места и будет отличаться малым весом. Для изготовления такой печки можно взять на вооружение трубу из стали (жаропрочной) либо чугуна, подойдет даже газовый баллон. И кирпичный, и чугунный, и металлический вариант печки можно сделать самостоятельно.

Печь для казана из трубы: размеры, конструкция, способ изготовления
