Ракетная печь своими руками: преимущества, чертежи, недостатки

При желании обычную конструкцию печи можно усовершенствовать. Так буржуйка теряет много тепла, но, оборудуя прибор водяным контуром или кирпичной кладкой, можно решить эти проблемы. Для всех этих манипуляций делают чертежи.

Преимущества реактивных печей:

1. Простая и бюджетная конструкция. Можно использовать подручные материалы, без значительных финансовых затрат. Все работы можно выполнить своими руками, особых знаний и навыков не потребуется.
2. Можно самостоятельно контролировать горение, выбирая нужную интенсивность.
3. Высокий КПД. В целом все зависит от качества монтажа. Главное, отобрать максимум энергии у дымовых газов.

Но такая простая и удобная конструкция имеет и значительные недостатки. Так нужно подбирать особое топливо для буржуйки. Нельзя использовать влажные дрова, иначе пиролиз не произойдет. Топка может начать обильно дымить, и все газы направятся в дом. К тому же ракетная печь требует повышенных требований к безопасности.

Самодельные реактивные печи не используют для отопления бани. Они малоэффективные при инфракрасном свете, что играет важную роль для парной. Поверхностные конструкции имеют небольшую площадь обогрева, поэтому не могут протопить баню.

Пошаговая инструкция

Вот примерный порядок действий, которого следует придерживаться при изготовлении данной печи:

Изготовление топки

Топку делают сварной, используя стальную трубу или листы. Крышка топки должна закрываться герметично. Её следует делать из стального листа, по периметру которого винтами или заклёпками фиксируется полоса из базальтового картона. Для более плотного закрывания крышку можно оснастить винтовым прижимным механизмом.

Так выглядят топка и зольник в простейшей печи-ракете

Зольная камера (на схеме обозначена как Primary Ash Pit) отделяется от основной части топки колосниковой решёткой, сваренной из прута диаметром 8–10 мм. Решётка должна устанавливаться на полочки из уголка, которые привариваются к внутренним стенкам.

Дверца зольной камеры также должна быть герметичной. Её делают из стального листа, к которому по всему периметру приваривается в два ряда стальная полоса. В паз между этими полосами укладывают асбестовый шнур или базальтовый картон.

Остаётся приварить к топке жаровую трубу.

Первичный дымоход

1. К трубе, выполняющей функцию первичного дымохода, необходимо приварить 90-градусный отвод и небольшой отрезок трубы, после чего эта Г-образная конструкция помещается внутрь бочки или баллона, то есть будущего барабана.
2. Отвод с приваренным к нему отрезком трубы следует вывести в один из проёмов в нижней части барабана так, чтобы первичный дымоход оказался расположенным строго по центру. Напомним, что верхний срез трубы должен располагаться хотя бы на 70 мм ниже верхнего края бочки (баллона).
3. После центрирования первичного дымохода его горизонтальный хвостовик, который был выведен в проём в барабане, приваривают к его краям сплошным швом по всему периметру.
4. После этого хвостовик первичного дымохода приваривают к жаровой трубе, а к барабану сверху приваривают покрышку.
5. Ко второму проёму в барабане следует приварить короткий отрезок трубы, который будет играть роль вторичного зольника. В нем нужно выполнить окно для прочистки. По его краям встык нужно приварить шпильки, к которым будет прикручиваться крышка (напомним, что мы решили в этом месте дверцу не устанавливать, поскольку открывать её приходится достаточно редко).
6. По периметру крышки винтами или заклёпками следует закрепить полосу из базальтового картона.

Монтаж дымохода

К выходу вторичного зольника привариваем горизонтальную часть дымохода, на которой впоследствии будет устраиваться лежанка. Если газоход предполагается делать из металлогофры, то сначала к зольнику необходимо приварить короткий патрубок, а уже к нему — присоединить при помощи хомута гофру.

На заключительном этапе к горизонтальному газоходу крепят наружный дымоход.

Футеровка топочной части

Металлическая часть печи готова, теперь её нужно правильно оштукатурить теплоизолирующим и теплоаккумулирующим составами.

Футеровку топочной части (до первичного дымохода) следует выполнять смесью печной глины и боя шамотного кирпича, взятых в пропорции 1:1.

Футеровка первичного дымохода

Материалы, используемый для футеровки первичного дымохода — лёгкий шамотный кирпич или речной песок — являются пористыми, поэтому в открытом состоянии они быстро пропитаются нагаром и утратят теплоизоляционные свойства. Чтобы не допустить этого, футеровку на первичном дымоходе защищают стальным тонкостенным кожухом, а с торцов обмазывают печной глиной.

В соответствии с законом квадрата-куба соотношение объёма и площади поверхности барабана зависит от его диаметра, поэтому и футеровку первичного дымохода в зависимости от размеров печи делают по-разному. Три варианта показаны на рисунке.

Варианты футеровки первичного дымохода

Если футеровка выполняется шамотным кирпичом, полости между его фрагментами необходимо засыпать строительным песком. Если же применяется богатый глинозёмом речной песок, приходится прибегать к более сложной технологии:

1. Песок очищают от крупного мусора (тщательная подготовка не требуется).
2. В кожух засыпают слой небольшой толщины, трамбуют его и смачивают, так чтобы образовалась корка.
3. Таким же образом насыпают последующие слои. Всего их должно быть от 5 до 7.
4. Песчаную футеровку сушат в течение одной недели, затем замазывают её верх печной глиной и продолжают изготовление печи.

Последним шагом все части печи обмазывают саманом. Готовится он из следующих ингредиентов:

• глина;
• солома (14–16 кг на 1 м3 глины);
• песок (в небольшом количестве);
• вода.

Указанное соотношение соломы и глины является приблизительным. В некоторые сорта глины соломы можно добавить больше, в других — наоборот, её количество приходится уменьшать.

Реактивные печи, чертежи изделий

Печки-ракеты подразделяются на переносные и стационарные. Первые устройства меньше по размерам и имеют более простую конструкцию. Она напоминает перевёрнутую букву «Г». В нижнюю перекладину закладывается топливо. Благодаря вертикальной форме основной части возникает естественная тяга.

Фото 1. Чертёж и готовый вариант металлической печи-ракеты с указанием размеров, вид слева и сверху.

По мере повышения температуры устройство работает всё эффективнее. Его мощности хватает, чтобы быстро нагреть воду для приготовления еды на нескольких человек. Чтобы дрова не прогорели слишком быстро, нужно регулировать тягу в печи. Для этого прикрывают или закрывают полностью топливную дверцу.

Переносные реактивные печи выпускаются серийно. Наиболее популярны модели «Робинзон» и «Огниво». Благодаря простоте конструкции их можно сделать самостоятельно.

Стационарные устройства устроены несколько сложнее. В колпаке воздуховодные каналы сделаны таким образом, что нагретый воздух сперва поднимается вверх. Передавая тепло внутренним стенкам, он постепенно опускается вниз. Затем проходит в дымоход, расположенный в нижней части.

Фото 2. Чертёж ракетной печи, изготовленной из кирпича и металлической бочки. Стрелками показаны части устройства.

Такая печь довольно экономичная в использовании, так как в ней происходит сжигание не только дров, но и пиролизных газов. Дымоходный канал печи иногда не выводят из помещения сразу, а проводят внутри лежанки, сделанной из кирпича и/или глины. Такая лежанка нагревает помещение до комфортной температуры. Сама же конструкция изготавливается из труб большого диаметра, бочки или кирпича.

Важно! Устройство нуждается в предварительном прогреве перед топкой. Сначала зажигают бумагу, газету или ещё что-то быстро воспламеняющееся

И только в прогревшуюся топку укладываются дрова.

Печь-ракета длительного горения из кирпича

Поскольку кирпич аккумулирует тепло, такие устройства хорошо подходят для обогрева помещений. С учётом длительности горения, одной закладки топлива хватает на 6—8 часов поддержания комфортной температуры.

Иногда печь делается полностью кирпичной. Только фурнитура (дверцы) потребуется стальная или чугунная. В других случаях внешняя часть печного колпака делается из бочки или широкой трубы.

Внимание! Кирпичная печь требует отдельного фундамента, не связанного с тем, который строится для самого здания. Желательно планировать его расположение до начала строительства

Устройство из трубы с водяным контуром, схема

Конструкция печи сваривается из железных труб разных диаметров.

Если предполагается отапливать небольшое помещение, колпак печи можно сделать из отработанного газового баллона.

В доме более внушительных размеров для этих целей подойдёт железная бочка.

Если на дымоходе печи установить водяной контур, то можно получить котёл длительного горения, который будет хорошо отапливать помещение.

Водяной контур обычно изготавливается из газовых баллонов.

«Робинзон»

Это простая и надёжная походная печь. Она способна довольно быстро (за 10 минут) вскипятить литр воды. При этом подкладывать дрова не потребуется.

Конструкция была разработана ещё в прошлом веке, но благодаря своим достоинствам используется до сих пор. «Робинзон» выпускается серийно, но его несложно собрать и самостоятельно.

«Огниво»

Такая печь похожа на предыдущий вариант. Но топочная камера в ней короче и расположена под более тупым углом по отношению к дымоходу. Такая печка напоминает по форме перевёрнутую букву «Г».

Принцип работы

Горячие газы вместо дымохода попадают в особый колпак, где они догорают (отсюда и отсутствие сажи). Температура при этом еще вяще повышается, а давление, напротив, снижается. Цикл постоянно повторяется и вскоре печь сходит на режим горения с максимальной тягой (сила последней зависит от конструктивных особенностей и качества монтажа).

Ракетная печь

Температура в колпаке может достигать 1200ᵒС, вследствие чего все отходы сгорают почти без остатка, а выхлоп заключается преимущественно из углекислого газа и водяного пара.

Реактивные печи

К преимуществам можно отнести:

• рослый КПД;
• отсутствие сажи;
• высокую температуру;
• возможность использования в качестве топлива шишек, влажных веток, сухих растительных стеблей – при температуре в 1200ᵒ горит почти все;
• низенький расход топлива – примерно в четыре раза ниже, чем в стандартной конструкции.

Как самому модернизировать печь длительного горения

Чтобы самодельная печь доставляла меньше хлопот, её можно улучшить.

Модернизация печи «бубафоня»

Вес конструкции печи «бубафоня» обычно достигает 150–170 кг. Это создаёт неудобство, поскольку для очистки от золы и других остатков горения её необходимо переворачивать. Чтобы этого избежать, можно усовершенствовать конструкцию, сделав в ней отверстия с дверцами. Однако следует учесть, что особенность такой печи именно в отсутствии лишних щелей, через которые может проникнуть воздух. Поэтому при изготовлении дверок потребуется их тщательная герметизация в закрытом положении. Этого можно достичь, приварив к корпусу металлические борты и уплотнения.

Воздушная тяга в топочной камере улучшится, если изменить количество и форму рёбер на круглой пластине поршня конструкции. Для этого вместо отрезков швеллера нужно приварить стальные пластины. При этом они должны иметь небольшой изгиб по всей длине детали. Такая форма даст возможность закручиваться поступающему воздуху, который равномерно распределится в топочной камере. Для получения нужного эффекта достаточно от 6 до 8 пластин.

Изогнутые рёбра на поршне помогут улучшить тягу

Модернизация кирпичной печи

Печь длительного горения из кирпича займёт намного меньше места, если её конструкция будет напоминать форму треугольника и размещаться в углу помещения. На порядовку такой конструкции потребуется меньше строительного материала и соответственно — финансовых вложений.

Кирпичный вариант печи длительного горения можно модернизировать отдельной заслонкой для переключения зимнего и летнего режима обогрева. В осенне-весенний период, когда нет заморозков, но воздух пропитан сыростью, эта заслонка поможет сделать обогрев не слишком жарким.

Дополнительная заслонка сделает обогрев более комфортным

Расчёт параметров (таблицы)

Объём печи следует определять со знанием дела, ведь именно он влияет на мощность и количество тепла, образуемого отопительным оборудованием. Рассчитывая габариты реактивного отопительного оборудования, используют показатель внутреннего диаметра барабана D, значение которого может колебаться в рамках 300–600 мм. Также нужно знать площадь поперечного сечения барабана. Для определения этого показателя печи-ракеты следует воспользоваться формулой: S = 3.14 * D^2 /4.

Основные размеры реактивной печи представлены в таблице:

Особое значение придаётся длине газохода с лежанкой. Максимально допустимые показатели отражены в таблице:

Объём вторичной зольной камеры — тоже важный показатель, зависящий от объёма барабана и первичного дымохода.

https://youtube.com/watch?v=O_MoGaQY8Uo

Разновидности конструкций: простые и сложные

Строго говоря ракеты имеют одно и то же устройство. Классификация конструкций основана на сложности той или иной системы – прежде всего на таких признаках:

• наличие/отсутствие сложной, разветвленной системы дымохода, позволяющей протапливать большие помещения;
• наличие/отсутствие дополнительных приспособлений, например, теплого спального места (лежанки).

Далее приводится обзор конструкций по принципу «от простого к сложному».

Базовый вариант

Сконструировать подобную систему можно буквально за час, потому что для этого понадобится только бочка, труба, играющая роль камеры сгорания, и материал для изоляции (шлак, зола и т.п.). Принцип работы очень прост:

• Дрова закладываются в нижнюю часть камеры сгорания.
• Восходящий поток воздуха поступает с той же стороны.
• Топливо разгорается, а слой теплоизоляции удерживает большую часть энергии, направляя ее вверх.
• Разогретый воздух движется по трубе и нагревает стоящие на ней предметы.

Очевидно, что подобная ракета отлично подойдет для полевой кухни, но для прогрева помещения такая печь не годится – пары выходят непосредственно в трубу.

Конструкция с дымоотводом

Такая конструкция представляет собой усовершенствованный базовый вариант, который отлично подойдет для небольших помещений. Благодаря дымоотводу все газы покидают камеру сгорания и выводятся на улицу. По сути, это та же буржуйка, но дающая больше тепла.

Чтобы КПД был максимально высоким, при создании такой системы нужно учесть несколько особенностей:

1. Самое главное – утеплить саму трубу. Обычно ее делают двойной, а между внутренними поверхностями, в полости засыпают теплоизоляционный материал – можно также использовать золу.
2. Принципиальное отличие – наличие канала для поступления так называемого вторичного воздуха. Именно благодаря этому приему в камере происходит полное сгорание, соответственно, топливо расходуется по максимуму. Продукты реакции почти полностью состоят из безопасных веществ: это углекислый газ и пары воды.
3. И еще один важный момент – труба для отвода дыма располагается в нижней трети конструкции. Таким образом, раскаленные пары попадают сначала вверх, там ударяются о глухие поверхности, догорают, выделяют тепло по максимуму, остывают и только после этого попадают в отвод, а затем выходят за пределы помещения.

Такую усовершенствованную конструкцию можно изготовить из подручных материалов. Особой популярностью пользуются использованные пустые газовые баллоны. Они имеют прочные стенки и хорошо прогреваются

Важно только полностью спустить все остатки газа перед началом работы

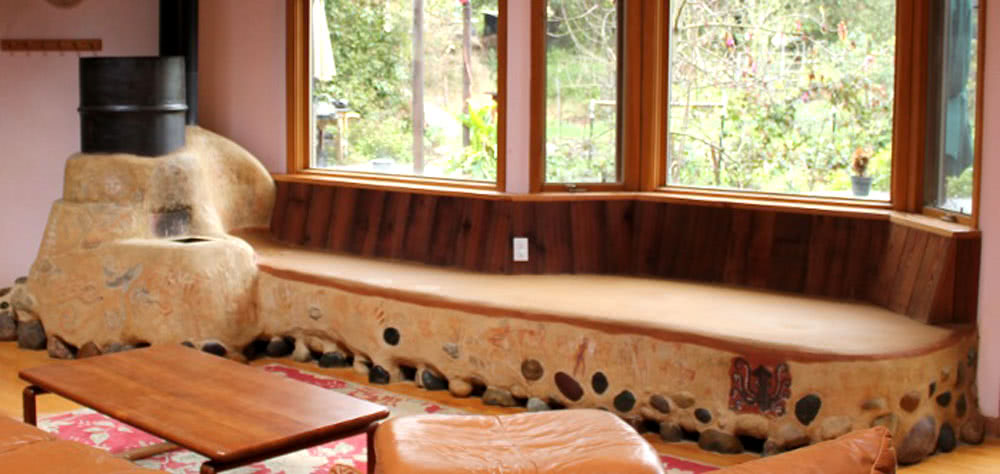

Конструкция с лежанкой

Наконец, самая совершенная, действительно капитальная конструкция, которую необходимо сооружать для дома. Принцип функционирования такой печи ракеты не меняется, однако системы дымоходов усложняется, чтобы нагретой энергии хватило не только на сам дом, но и на спальное место – лежанку.

Дымоходы изготавливаются из термостойких пластиков и других устойчивых к температуре материалов. Трубы, как правило, монтируются в виде сложной зигзагообразной системы, что дает возможность топливу сгореть в полном объеме.

Особенности конструкции следующие:

1. Печь, т.е. непосредственно камера сгорания располагается в изголовье или в ногах. Дымоход – с противоположной стороны.
2. Обычно изготавливают достаточно большую нагревательную поверхность, чтобы наряду со спальным местом обеспечить возможность приготовления еды.
3. Иногда рядом с лежанкой монтируют 1-2 ступеньки, на которых можно сидеть и прогревать спину. В особенности это характерно для традиционного азиатского подхода к обустройству интерьера – как известно, во многих культурах пищу принимают за низкими столиками, сидя на полу.
4. В нашем отечественном варианте можно создать подобие углового дивана и стилизовать его под спальное место. Получается довольно интересно с точки зрения дизайна и в то же время практично.

Способы усовершенствования реактивной печи

Вместо лежанки на газоходе, можно соорудить водяную рубашку, которая будет подключаться к водяной системе отопления. Эту часть можно выполнить и в виде змеевика из медной трубы, намотанной на дымоход.

Схема печи-ракеты с водяным контуром

Ещё один способ усовершенствования — организация подачи в жаровую трубу подогретого вторичного воздуха.

Чертёж печи-ракеты из баллона с подачей вторичного воздуха

При таком исполнении КПД печи окажется более высоким, но в первичном дымоходе будет более интенсивно откладываться копоть. Чтобы её можно было легко удалить, крышку барабана необходимо сделать съёмной. Естественно, она должна быть оснащена уплотнением.

Усовершенствованный вариант печи-ракеты из баллона

Реактивные печи, чертежи изделий

Печки-ракеты подразделяются на переносные и стационарные. Первые устройства меньше по размерам и имеют более простую конструкцию. Она напоминает перевёрнутую букву «Г». В нижнюю перекладину закладывается топливо. Благодаря вертикальной форме основной части возникает естественная тяга.

Фото 1. Чертёж и готовый вариант металлической печи-ракеты с указанием размеров, вид слева и сверху.

По мере повышения температуры устройство работает всё эффективнее. Его мощности хватает, чтобы быстро нагреть воду для приготовления еды на нескольких человек. Чтобы дрова не прогорели слишком быстро, нужно регулировать тягу в печи. Для этого прикрывают или закрывают полностью топливную дверцу.

Переносные реактивные печи выпускаются серийно. Наиболее популярны модели «Робинзон» и «Огниво». Благодаря простоте конструкции их можно сделать самостоятельно.

Стационарные устройства устроены несколько сложнее. В колпаке воздуховодные каналы сделаны таким образом, что нагретый воздух сперва поднимается вверх. Передавая тепло внутренним стенкам, он постепенно опускается вниз. Затем проходит в дымоход, расположенный в нижней части.

Фото 2. Чертёж ракетной печи, изготовленной из кирпича и металлической бочки. Стрелками показаны части устройства.

Такая печь довольно экономичная в использовании, так как в ней происходит сжигание не только дров, но и пиролизных газов. Дымоходный канал печи иногда не выводят из помещения сразу, а проводят внутри лежанки, сделанной из кирпича и/или глины. Такая лежанка нагревает помещение до комфортной температуры. Сама же конструкция изготавливается из труб большого диаметра, бочки или кирпича.

Важно! Устройство нуждается в предварительном прогреве перед топкой. Сначала зажигают бумагу, газету или ещё что-то быстро воспламеняющееся

И только в прогревшуюся топку укладываются дрова.

Печь-ракета длительного горения из кирпича

Поскольку кирпич аккумулирует тепло, такие устройства хорошо подходят для обогрева помещений. С учётом длительности горения, одной закладки топлива хватает на 6—8 часов поддержания комфортной температуры.

Иногда печь делается полностью кирпичной. Только фурнитура (дверцы) потребуется стальная или чугунная. В других случаях внешняя часть печного колпака делается из бочки или широкой трубы.

Распространенные модели

На самом деле существуют разные варианты исполнения печки. Одним из простейших изделий является мобильная модель. Такая печка ракета изготавливается из профильной трубы. Ее эксплуатация позволяет экономить время. При этом такая печная конструкция потребляет небольшое количество топлива.

Мобильный вариант печки также отличается компактными размерами. Специалисты способны изготовить такую конструкцию всего лишь максимум за 3 часа.

Мобильные варианты печек под названием «Ракета»Источник hitsad.ru

Отличительной чертой простого агрегата является подвижная нижняя часть конструкции. Она представляет собой дно топливника. Другими словами, это колосник. Когда он подвижен, проще удается загружать топливо. Дно топочного бункера после выдвижения может служить удобной подставкой при закладке щепок. Кроме того, такой элемент упрощает очистку печки. Благодаря его наличию становится удобнее убирать золу из агрегата.

Ракетная металлическая печка изготавливается при использовании профильной трубы 150*150 мм. Обычно толщина стенки у такого материала составляет 3 мм. Дополнительно в работе мастера используют металлическую полосу и стальной прут для изготовления решетки.

Готовый вариант печкиИсточник prom.st

Для создания даже простейшей печки всегда предварительно разрабатывается чертеж. Сами работы осуществляются поэтапно. Во время изготовления конструкции мастер:

1. Режет подготовленную трубу на заготовки. Их длина соответствует размерам на чертеже.
2. Делает разметку на подготовленных заготовках. При этом на краю одной из них обозначается срез под 45°.
3. Сваривают обрезанные заготовки, чтобы получилась конструкция, которая похожа на сапог.

Когда изготавливается печка из профильной трубы, мастер сверху дымохода делает пропилы длиною 20 мм. Они нужны, чтобы в дальнейшем закрепить крестообразную подставку из металлических полос. Она будет использоваться для размещения емкости. Стальные полосы мастер также применяет для изготовления выдвижной рамы.

На созданной раме закрепляется решетка из прутков. Этот элемент нужного размера также можно приобрести уже в готовом виде. Если его изготавливает мастер, тогда обычно расстояние между прутками составляет 10 мм. Затем специалист закрепляет на вертикальной трубе подставку.

Печка под названием «Ракета» с подставкой на дымоотводящей трубеИсточник ebayimg.com

После изготовления печь обязательно проверяется на работоспособность. Для этого в конструкцию загружаются дрова. Затем она растапливается. Если конструкция функционирует нормально, тогда ждут ее полного остывания. После этого она окрашивается жаропрочной краской.

Металлическая печка «Робинзон»

Одним из функциональных и удобных вариантов является конструкция под названием Робинзон. Такое печное изделие популярно на даче. Его также часто используют при отдыхе на природе. Этот вариант тоже изготавливают на заказ или приобретают в готовом виде.

Топочный бункер печки «Робинзон» создается из листовой стали или профилированной трубы размером 150*100 мм. При производстве также используются металлические пластины, арматура, гайки. Еще подготавливается отрезок круглой трубы из стали.

Отличительной особенностью конструкции «Робинзон» является наличие прямоугольный топки с поддувалом и круглый дымоотводящей трубыИсточник a.d-cd.net

Такая ракетная печь из профильной трубы изготавливается с поддувалом. Этот отсек отделяется от топки с помощью элемента, который создается из арматурных отрезков. Это колосниковая решетка. Обычно у нее размер ячеек составляет 10 мм. Она приваривается к стенкам топочного отсека.

На следующем этапе мастер крепит гайки. Они используются в конструкции для прикручивания ножек. Их наличие позволяет сделать максимально устойчивое изделие.

Далее, отрезок круглой трубы обрезается с одного конца под углом 30°. Потом она приставляется к изготовленному топочному бункеру. Затем отмечается место соединения деталей. Это позволяет вырезать точное отверстие, через которое будут уходить дымовые газы из топки. В завершение мастер сваривает две детали. При этом дымоотводящая труба располагается строго в вертикальной плоскости.

Собранные печки «Робинзон»Источник wp.com

Подставку для какой-нибудь емкости, например, кастрюли, изготавливают из пяти пластин. Их предварительно изгибают и соединяют. В результате получается подставка, на которой устойчиво можно будет разместить достаточно вместительную емкость для нагрева воды или приготовления еды. В завершение печка из профтрубы оснащается ножками в количестве 3 штук.

Собираем ракетную печь своими руками

Умельцы обычно придерживаются двух сценариев – изготавливают агрегат из газового баллона или из кирпича. Первый вариант легче в исполнении, второй часто используется для создания полноценных отопительных узлов для обслуживания жилых площадей.

Печь-ракета из газового баллона

Понадобятся следующие материалы:

• пустой газовый баллон,
• профильная труба для выполнения загрузочного бункера, топливника (стандарт – 150х150 мм),
• труба диаметром 100 мм для изготовления дымохода,
• листовая сталь толщиной не менее 3 мм,
• трубы диаметром 150 мм и 70 мм для сборки вертикального канала (это внутренний сегмент),
• утеплитель, например, базальтовое волокно.

У баллона выворачивают вентиль, наполняют его водой, чтобы срезать верхнюю часть вдоль шва. Выполняют боковые проемы, в которые будут врезаны дымоход и топливник. Согласно базовому чертежу осуществляют вставку профильных труб и вертикального канала.

На завершающем этапе приваривают верхнюю часть на место, тщательно проверяют герметичность швов. Чтобы обеспечить необходимую тягу трубу располагают над топливником так, чтобы она возвышалась не менее чем на 4 м.

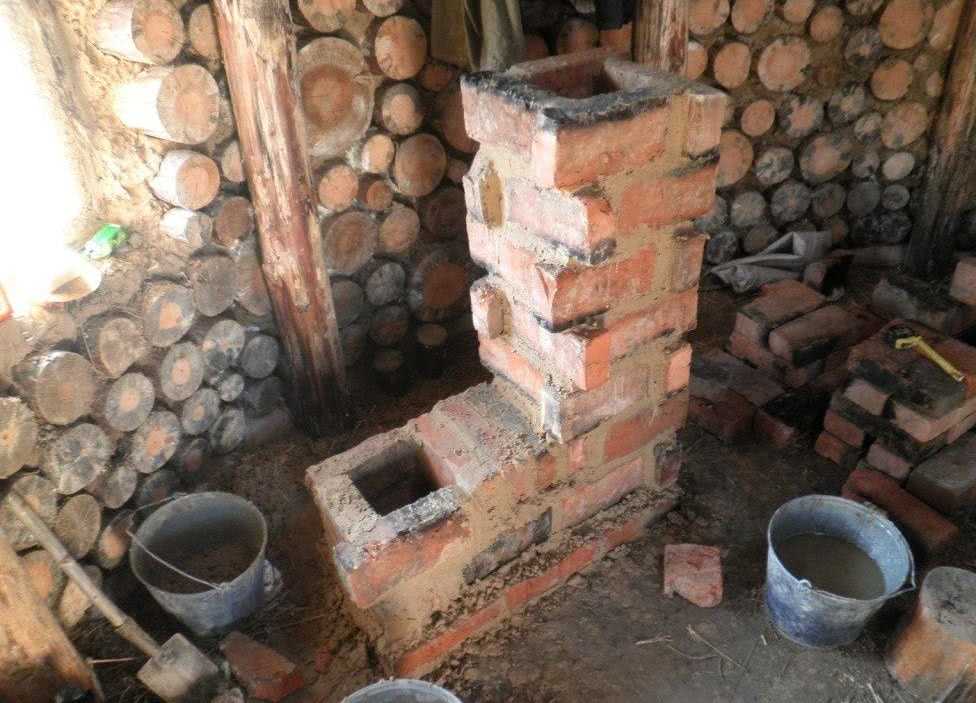

Печь-ракета из кирпича

Здесь не подойдет керамический кирпич, желательно приобрести шамотный, в основу раствора также закладывается шамотная глина. Помимо них понадобятся:

• дверцы – поддувальная, топочная и прочистная,
• варочная плита,
• металлическая панель-полка, устанавливаемая в задней части конструкции,
• асбестовый лист, служащий прокладкой между кирпичом и металлическими компонентами,
• труба для дымохода,
• цементная смесь для фундамента,
• деревянные или пластиковые рейки, с помощью которых калибруют ширину швов (после засыхания раствора их извлекают).

Для формирования основания выкапывают яму, тщательно трамбуют дно, заливают фундамент. Когда база полностью высохнет, ее изолируют жаропрочным материалом, например, базальтовым картоном. Далее можно приступать к выкладке камеры сгорания, загрузочного бункера, вертикального канала. В торцовой части отсека сгорания предусматривают дверцу, предназначенную для вычищения зольника.

Печь-ракета из кирпича отличается простой и надежной конструкцией

После высыхания глины яму засыпают, на вертикальный канал надевают трубу соответствующего размера (здесь подойдет небольшая бочка, скажем, диаметром 450-460 мм). В пространство между стенками трубы и кладкой помещают огнеупорный утеплитель, чаще всего это базальтовая вата.

Далее на заготовку монтируют колпак, например, изготовленный из металлической бочки (достаточно диаметра 600 мм), ее предварительно оснащают патрубком для соединения с дымоходом (вводят первый в соответствующий вырез). Бочку переворачивают, и этот элемент оказывается в нижней ее части. Далее действуют по потребностям: либо обустраивают дымообороты для лежанки, либо направляют дымоход прямо на улицу.

Оборотная сторона кирпичных моделей получается довольно аккуратной, поэтому печь-ракету собирают не только в непосредственной близости к стене, но и в центре помещения. Нередко тепловой узел и дымоходную трубу облицовывают огнеупорными отделочными материалами, образуется оригинальное и в то же время многофункциональное дополнение интерьера. Часто под разделочной полкой остается пустой уголок, его приспосабливают под мини-хранилище для сушки дров.

Ключевыми достоинствами дровяной печи-ракеты являются дешевизна конструкции и легкость ее самостоятельного изготовления. Решение в редких случаях может быть целесообразным для установки в новом частном доме, но для дачи, предназначенной для сезонного использования, – это отличный вариант. Модель не боится длительных перерывов между растопками, довольно быстро прогревает помещение.

Кладка — главный этап работ

Печь-ракета — сооружение неприхотливое, поэтому скрупулезно выверять каждый размер и уклон нет нужды

Выполняя кладку, важно соблюсти следующие требования:

• кирпичные каналы должны быть герметичны;
• внутренние поверхности каналов делаются гладкими, без всяких выступов и остатков раствора;
• вертикальный канал делается с таким расчетом, чтобы на него свободно надеть трубу ДУ450 и оставить место для утеплителя.

Приготовив кладочный раствор, необходимо выложить 1 ряд печи на фундаменте. Он выполняется обычной ложковой кладкой сплошным слоем и будет служить днищем топливника. Следующие 3 ряда формируют стенки горизонтального канала шириной 200 мм и высотой 300 мм. Для этого кирпичи второго ряда укладываются по краю фундамента на постель, а третьего и четвертого — на ложок (иначе, на широкую часть и на ребро соответственно).

Следующий ряд кирпичей перекрывает середину канала, оставляя по бокам 2 прямоугольных проема размерами 20×20 см и 25×20 см. Кирпичи перекрытия ставятся на ложок вплотную друг к другу, поскольку они будут нести нагрузку от грунта и полов. Проем меньшего сечения образует переход в вертикальный канал, большего — дверцу топливной камеры.

Поскольку ракетная печь — строение немассивное, то для возведения вертикального канала кирпичи можно класть на ложок (на ребро) таким образом, чтобы их плоскости перекрывали одна другую и образовывали шахту размером 200×200 мм. Необходимо своими руками уложить 9 рядов кирпича, тщательно контролируя вертикаль. По окончании кладочных работ раствору нужно дать время высохнуть (1-2 суток).

Плюсы и минусы ракетных печей

Основное преимущество правильно выстроенной конструкции – всеядность. Такую печь можно топить любым видом твёрдого топлива и деревянных отходов. Причем, влага дерева особенной роли тут не играет. Если же кто-то говорит, что подобная печка будет работать исключительно на отлично высушенных дровах, то это означает, что при ее строительстве были допущены грубые ошибки.

Тепловая отдача ракетной печи, основой которой считается барабан из бочки, очень впечатляющая и может достигать 18 кВт. Печка из баллона с газом способна развить теплопроизводительность до 10 кВт. Этого хватает для отапливания комнаты площадью 16-20 м2. Отметим также, что регулировка мощности ракетных печей выполняется исключительно за счёт изменения объема загружаемого топлива. Подачей воздуха поменять отдачу тепла нереально. Регулировку поддувалом применяют исключительно для ввода печи в режим функционирования.

Потому как количества тепла, генерируемого ракетной печью очень велико, то не грех задействовать его для этих домашних потребностей, как разогрев пищи (на крышке барабана). А вот задействовать такой очаг чтобы нагреть воду, применяемой в системе радиаторного теплоснабжения нельзя. Любое внедрение в печную конструкцию змеевиков и регистров плохо проявляется на ее работе, ухудшая или останавливая процесс пиролиза.

Хороший совет: прежде чем приступать к возведению стационарной реактивной печи, сделайте упрощенную походную металлическую конструкцию или глины. Так вы отработаете ключевые приемы сборки и получите практичный опыт.

К недостаткам ракетных печей можно отнести невозможность их использования в банях и гаражах. Их конструкция которая рассчитана на аккумулирование энергии и долгий обогрев. Благодаря этому она не может дать много тепла в небольшой период времени, как это нужно в парильне. Для гаражей, в которых хранятся горючесмазочные материалы, печь с открытым пламенем тоже плохой вариант.

Принцип работы

Несмотря на то, что печь-ракета достаточно просто устроена, принцип ее действия основан на следующих процессах:

• Естественная циркуляция нагретых газов и воздуха внутри каналов. Это значит, что прибор не требует дополнительного поддува, а внутренняя тяга создается дымоотводной системой. Чем выше дымоход, тем сильнее тяга.
• Дожиг неотработанных газов (процесс пиролиза) осуществляется при незначительной подаче кислорода в топливную камеру. Он обеспечивает быстрое увеличение КПД устройства и эффективное расходование топливного материала в процессе сгорания.

Сам процесс топки печи осуществляется следующим образом:

1. В топливный отсек закладываются дрова, и выполняется поджиг.
2. Далее устанавливается стандартный режим работы печи, при котором осуществляется полный прогрев вертикальной части конструкции – дымоходной трубы.
3. Достаточный разогрев корпуса печи обеспечивает воспламенение летучих веществ в дымоходе и разрежение воздуха в верхней его части.
4. Естественная тяга возрастает, что приводит к притоку воздуха в топливный отсек и увеличению эффективности процесса горения.
5. Для поддержания полного сгорания топливного материала печная конструкция должна быть оснащена специальной зоной для дожига пиролизных газов.

Простой вариант ракетной печи из профильной трубы предназначается для приготовления и разогрева пищи, а также для обогрева садовых домиков, дач и походных бань.

Похожие записи:

Сначала грунтуют или шпаклюют: нужно ли грунтовать стены перед финишной или стартовой шпаклевкой Светодиодные ленты в интерьере комнат Алгоритм расчета неразветвленной цепи однофазного переменного тока Для чего нужна гроверная шайба Сайдинг под камень / как применить фасадные панели под камень? Что такое сухой гидрозатвор для канализации
