Электропроводка в бане своими руками: схемы, правила монтажа

Особенности монтажа внутренней проводки в бане и сауне своими руками + схема

С работами по монтажу разводки внутри помещения бани или сауны могут справиться многие. Главное — учесть все до мелочей и соблюсти требования, прописанные в ПУЭ.

Основные этапы монтажа проводки в бане:

• Установка щитка;
• Разводка от щитка;
• Подключение светильников;
• Подключение розеток.

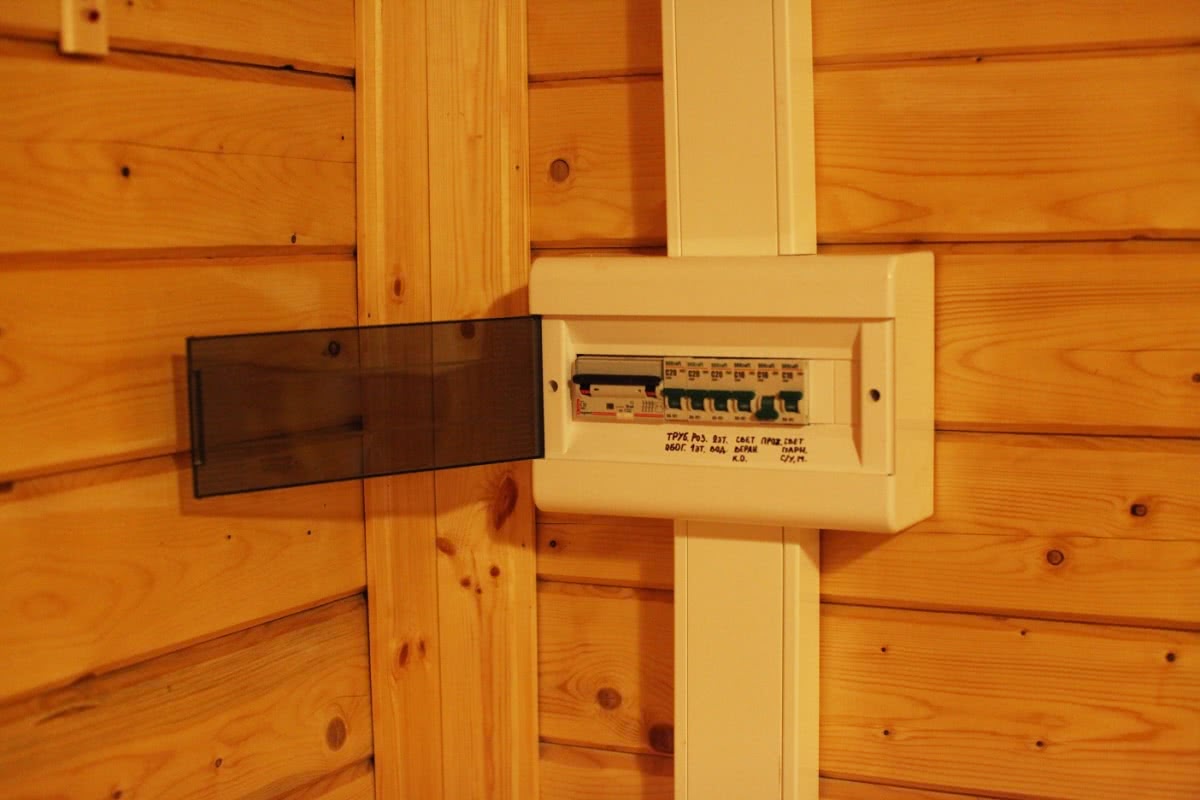

Ключевые требования к монтажу электрощитка:

1. Размещать щиток максимально близко к выходу, в месте с хорошей вентиляцией, со свободным доступом и ярким освещением.
2. Выбирайте устройство с корпусом из надёжного материала и высоким уровнем защиты от попадания влаги.
3. Минимальное расстояние от поверхности пола до верхней части устройства — 1,4 м-1,8 м.

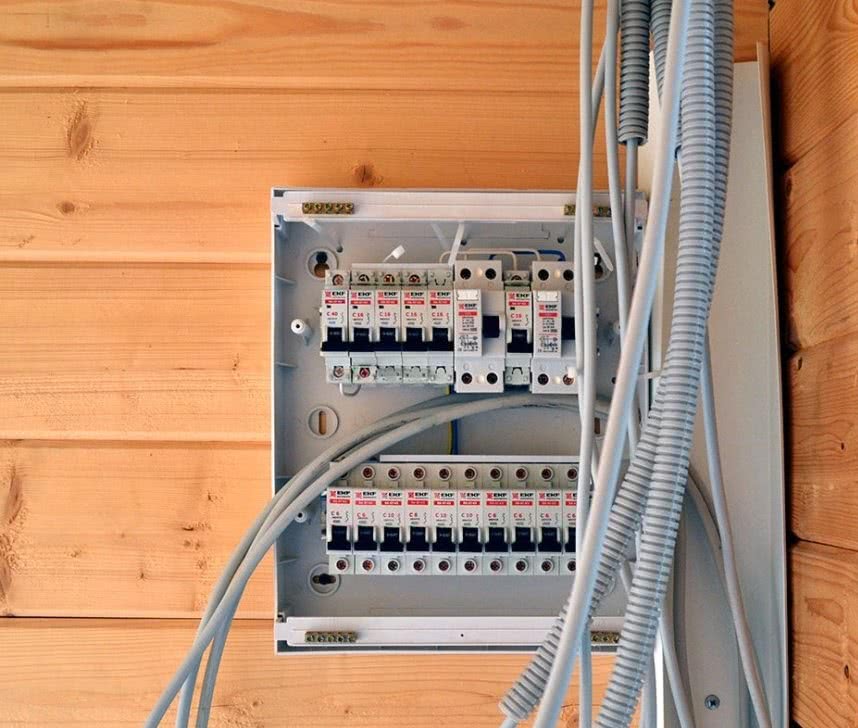

Щиток должен быть защищен от влаги и находиться в легкодоступном месте

В состав электрощитка входят:

• УЗО;
• вводной автомат;
• отходящие автоматы.

Для однофазного подключения в основном кабеле находится минимум 3 жилы. В соответствии с требованиями ГОСТ, фазная жила имеет серый цвет (также может быть коричневой или белой) и помещается на верхнюю клемму основного автоматического выключателя. С нижней клеммы она перемычками перемещается к верхним клеммам отходящих выключателей. Её можно переместить туда же распределяющими шинками. Нулевая жила синего или голубого цвета помещается на нулевую колодку. Третья жила жёлто-зелёного цвета, защитная, направляется на защитную колодку. У проводов, идущих к потребителям, фазные жилы подсоединяются к нижним контактам отходящих автоматических выключателей. Вводной кабель и идущие от щитка провода выводятся наружу сквозь гофротрубу.

Делая разводку электрокабеля от щитка, придерживайтесь следующих правил:

• Старайтесь делать разводку исходящего провода одним куском.
• Если стены деревянные, лучше смонтировать проводку открытого типа.
• Нельзя использовать в качестве оболочки проводов ПВХ-трубы, металлические трубы.
• Провода монтируются только вертикально и горизонтально. Недопустимы перекручивания и перегибы.
• Электровыключатели и розетки должны размещаться в предбаннике, тамбуре или комнате для отдыха. В парилке и моечном отделении их монтаж недопустим.
• Жилы кабелей соединяются сварным методом или пайкой.
• Нельзя прокладывать провода над печкой.

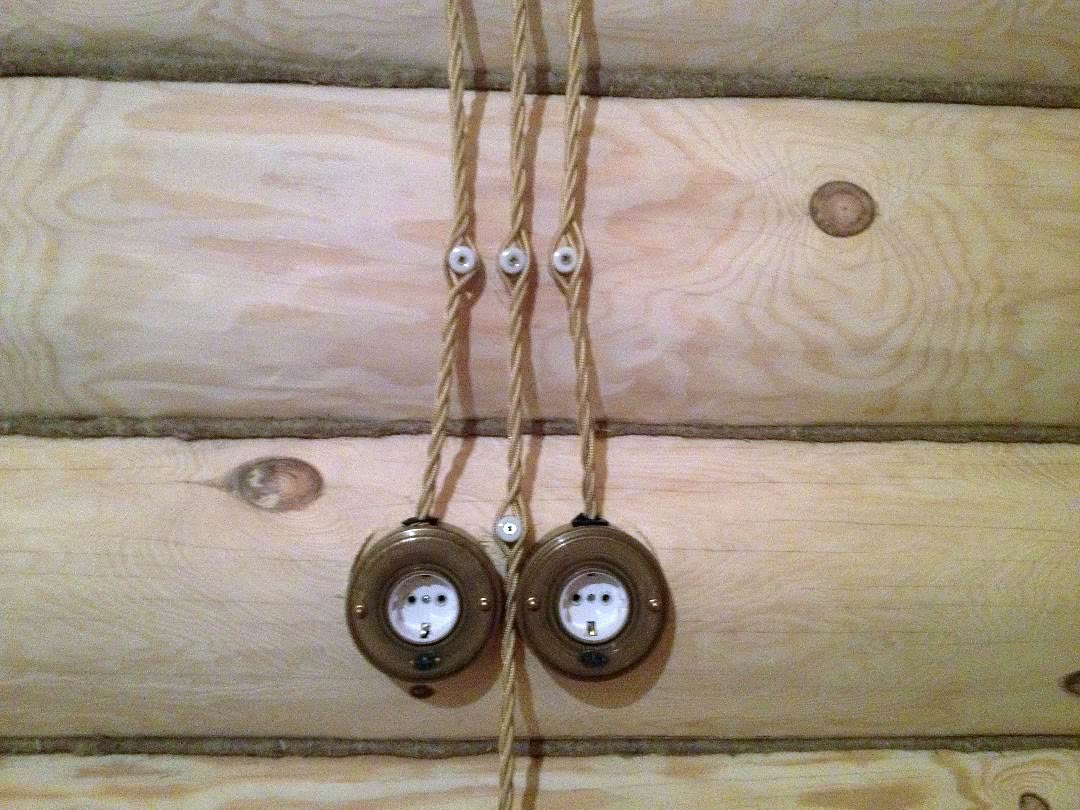

В деревянной бане можно сделать открытую проводку

Чаще всего используется однофазное подключение.

Что касается подключения светильников, то размещать их предпочтительно на стенах, на 20 см ниже потолка, но не на самом потолке (где максимальная температура).

Как выполнить монтаж электропроводки своими руками

Перед выполнением монтажа проводов понадобится составить электрическую схему парной. Кабель прокладывается горизонтально или вертикально. Его нельзя перегибать или перекручивать.

Как составить схему электрической проводки в парной

На схеме проводки в парной обычно обозначаются такие элементы:

1. Место ввода электрокабеля.
2. Заземляющий кабель.
3. Основной автоматический выключатель, который обесточивает всё здание.
4. Приспособления для аварийного отсоединения при утечке тока (УЗО).
5. Нулевая шина.
6. Комплект устройств для резервного выключения осветительных конструкций и розеток.
7. Автомат для нулевой шины печи.

8. Трехфазное устройство для автоматического выключения печи.

По этому принципу схему можно создать и самому, понадобится лишь отметить все детали и их точное расположение. Желательно также указать маркировку и номиналы всех применяемых устройств.

Производить монтаж будет удобнее, если на схему нанести маркировку и номиналы кабеля и устройств автоматического отключения

Как рассчитать требуемое сечение

Понадобится корректно выполнить расчёт поперечного сечения жил, чтобы в дальнейшем проводка в парной смогла выдерживать максимальные нагрузки.

Технология расчёта будет рассмотрена на примере. Допустим что:

• в парной есть 5 осветительных приборов по 100 Вт, печка-каменка, машинка для стирки и электрообогреватель;
• среднестатистическая мощность печки составляет 4 кВт, машинки для стирки — 2 кВт;
• электрообогреватель расходует 2 кВт.

В результате получаем 8,5 кВт используемой мощности от всех электрических устройств. К этому показателю следует прибавить резервный запас мощности в 20%. В итоге получится 10,2 кВт.

Для определения значения тока, по которому будет возможность подобрать требуемое сечение, понадобится суммарную мощность разделить на сетевое напряжение: 10200 / 220 = 46 А. Площадь сечения кабеля подбирается по специальной таблице.

Таблица: сечение медного кабеля в зависимости от силы тока (при напряжении 220 В)

Соответственно, для рассматриваемого здесь помещения подойдёт электрокабель сечением 6 мм².

Если выполняется однофазное подключение, эта проводка сможет выдержать мощность приблизительно в 14 кВт. Если планируется выполнить трехфазное подключение, то показатель мощности возрастёт до 42 кВт. Для обыкновенной парилки такой мощности будет достаточно.

По аналогии выполняется расчёт устройства для резервного выключения. Однако в этом случае понадобится использовать мощность не всех конструкций, а нужного контура. Например, это могут быть осветительные приборы или печка.

Как выбрать фурнитуру для проводки

Важно подобрать правильную фурнитуру и другие детали, которые понадобятся для выполнения проводки в парной

Для каждого помещения составлятся схема размещения розеток, выключателей, распределительных коробок и светильников

Для розеток и выключателей рекомендуется использовать электрокабель ВВГнг или NYM. Минимальное сечение для розетки составит 2,5 мм², для выключателя — 1,5 мм². У розеток и приборов для выключения уровень защиты должен соответствовать существующим требованиям: корпус должен быть герметичен и дополнительно прикрыт крышкой.

Для проводки в парилке следует отдавать предпочтение кабелям с жилами из меди, так как они способны пропускать большие токи. Помимо этого, они меньше подвергаются механическим повреждениям.

Рекомендуется покупать материалы с небольшим запасом, так как в некоторых случаях попадаются бракованные изделия. Кроме того, нельзя исключать наличие ошибок в расчётах, произведённых на начальном этапе.

Однофазное подключение

Вначале рассмотрим стандартном однофазное подключение в 220 В, а именно подключение двухжильным или трехжильным кабелем. К просчитанной ранее нагрузке необходимо будет добавить приобретенной вами электропечи. Чтобы было проще разобраться в этом, приведем пример.

Для этого просчитаем нагрузку вашей однофазной сауны, в которой 5 ламп по 10 Вт, дают мощность в 500 Вт, фен – это еще 200 Вт, плюс стиральная машина – 2000 Вт и конечно же обогреватель для комнаты отдыха – это еще 2000Вт, ну и как без электропечи для сауны, ее мощность составляет 400 Вт. В сумме у нас получается 8700 Вт. На всякий случай добавляем запас мощности, около 20%, это 8700*1,2%= 10500 Вт. Итого необходимая нам мощность получается – 10500Вт. Зачастую при выборе автомата, нужно знать ток. Для этого необходимо нагрузку поделить на напряжение. 10500/200= 47 Ампер. Зная все эти параметры, можно выбирать провод нужного вам сечения. Нужно так же не забывать, что этот провод пойдет от основного электрощита в банный.

После этого делается разветвление проводов, отдельный кабель идет для печи и отдельный для розеток и освещения помещений.

Теперь надо просчитать ток потребляемый печью. Для этого 4000*1,2/220 и получаем 22 Ампера. Сечение провода для печки надо выбирать, основываясь на этих цифрах. После проделанной работы не забываем прозвонить проводку для того что бы точно быть уверенным в её рабочем состоянии.

Монтируем проводку в бане: пошаговая инструкция

Проводка в бане обычно монтируется двумя способами: скрытым и открытым. Первый применяется в банях из кирпича или шлакоблока (в проштробленных каналах), второй — в деревянных постройках (прямо вдоль стены). Рассмотрим основные этапы монтирования электросистемы в бане:

1. Установка щитка. Поскольку щиток запитывает всю электросистему бани, то место для его монтирования следует выбирать, руководствуясь несколькими правилами: хорошая проветриваемость и освещение комнаты, доступная часть комнаты, удаленность от помещений с паром. Щиток представлен устройством для защитного отключения системы, вводным автоматом и частью отходящих. Специалисты рекомендуют устанавливать его в комнату отдыха.Если вы планируете устанавливать однофазную проводку, то кабель следует выбирать трехжильный. Фазную жилу устанавливаем на клемму входного автомата. Синюю жилу размещаем на нулевой колодке, а защитную — на защитной.
2. Разводка кабелей. Прежде чем приступить к разводке кабеля, начертите детальную схему электропроводки. Помните при этом несколько моментов: кабель монтируется только под углом в 90 градусов, либо параллельно земле; разводку кабелей лучше делать целым куском; жилы можно приварить/припаять друг к другу; монтируем провода вдали от печи.

   Схема подключения электропроводки

3. Подключение электрической фурнитуры. Мощность банных светильников не должна превышать 75 ватт. Выбирайте стеклянные плафоны в металлическом корпусе, подключенном к защитной жиле. Поскольку на потолке наиболее высокая температура, размещаем провода вдоль стен. Идеальным вариантом для бани будут низковольтные (около 12 В) галогенные лампы со степенью защиты не менее IP44. Попробуйте установить точечное освещение в нижней части помещения, тем самым вы «убьете двух зайцев»: минимизируете нагрев световых элементов и создадите расслабляющую приглушенную обстановку.

Совет. Фурнитуру размещайте только в предбаннике. По правилам, банная и душевая комната не предназначены для подобных электрических элементов. Лампы защитите специальными плафонами с герметичными соединениями.

Требования согласно ПУЭ 7

Согласно п.2.1.4 ПУЭ монтаж электропроводки может выполняться открытым или скрытым способом. Такое разделение прокладки проводки в бане актуально для различных типов стен, когда есть возможность разработки штроб или при отсутствии таковых.

В связи с тем, что некоторые помещения являются пожароопасными, а влажные помещения содержат большое количество конденсата, при прокладке проводов открытым или скрытым способом все линии должны иметь защиту из негорючего материала согласно п.2.1.42 и от влаги п.2.1.43 ПУЭ.

При открытом размещении проводов, к примеру, по деревянным стенам негорючая подкладка под ними должна выступать на 10 мм в каждую сторону.  Также необходимо соблюдать зазор на 10 мм  от провода до горючих материалов согласно п. 2.1.37 ПУЭ. Для скрытой проводки несгораемое покрытие располагается по всей длине согласно п.2.1.38 ПУЭ. Но располагать проводку в металлической трубе или гофре категорически запрещено в согласно требований.7.1.40 ПУЭ.

С целью соблюдения безопасности все металлические конструкции – корпусы светильников, нагревательных печей, бытовых приборов и т.д. должны подключаться к защитному заземлению в проводке бани, проводники иметь двойную изоляцию, элементы схемы находиться в недоступном удалении. Для защиты человека от поражения электротоком в электрическом щитке должна осуществляться установка УЗО. Данные меры оговариваются требованиями п.1.7.50 и 1.7.51 ПУЭ. Следует отметить, что при питании осветительных приборов и других устройств низким напряжением в соответствии с п.1.7.53 ПУЭ может выполняться без обустройства защитного заземления.

Правила организации электроснабжения в бане.

Для того, чтобы вы были в «теме», на примере своей бани я вкратце расскажу о правилах монтажа и эксплуатации проводки и электроприборов, которые должны выполняться неукоснительно!

1. Подводку электричества в баню лучше всего делать под землёй бронированным кабелем (например, АВБбШв 3×6 – три жилы сечением 6мм²). Ввод в баню – по металлической трубе, недалеко от общего выключателя (рубильника).

6. В парилке не должно быть открытой проводки. При проектировании желательно исключить прохождение проводки (даже закрытой) через парилку.

Запрещается прокладывать проводку над печкой.

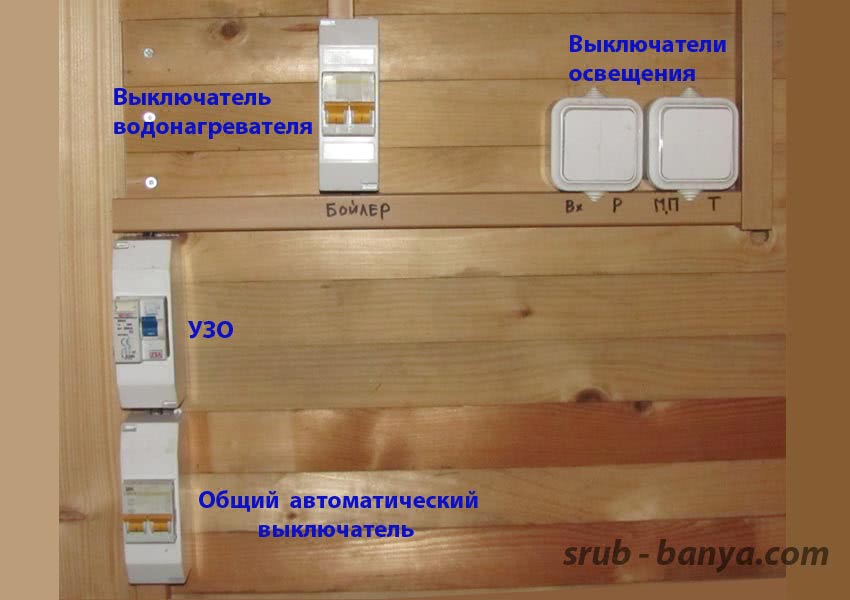

10. Выключатели, розетки, распаечные коробки должны быть только в брызгозащищенном исполнении, для
наружной проводки. Для предотвращения затекания конденсата внутрь приборов, ввод провода в них нужно делать снизу или, с маленькой петлёй, сбоку.

Самое главное правило: никогда не экономьте на собственной безопасности и безопасности своих близких! Неукоснительно выполняйте требования электробезопасности!

Требования безопасности к электропроводке

Какой бы простой ни была схема электропроводки, в любом случае её нужно собирать с соблюдением определённых правил и с использованием специальных материалов. И дело не в том, что в случае ошибки может произойти замыкание в мокрой бане.

Страшнее всего то, что это может стать причиной смерти человека. Поэтому, если вы собираетесь выполнять все работы своими руками, то вам необходимо ознакомиться с особенностями прокладки проводки.

Первое, что вам необходимо знать — существуют определённые требования ПУЭ (правила устройства электроустановок), которые должны строго соблюдаться при монтаже электрики в бане. Среди них можно выделить определённые нормативы, которые распространяются на влажные и опасные объекты.

Они гласят, что установка необходимой фурнитуры может производиться только в предбаннике. Проводить подобные работы в парной и моечном отделении запрещается. Стоит упомянуть про особые указания относительно используемых для бани ламп, которые должны иметь специальные защитные плафоны с герметичным соединением.

В целях обеспечения максимальной безопасности рекомендуется поручить выполнение этой работы специалистам. Однако, если у вас имеется опыт в этой области, то вы можете выполнить прокладку проводки в бане и самостоятельно.

Теоретически достаточно и простой схемы прокладки проводки в бане из сруба. Однако, учитывая, что сегодня баня превратилась в более функциональное строение, приходится использовать более сложную схему электропитания.

Сегодня в банях устанавливают множество современных электроустройств, в числе которых электрическая печь, датчики температуры, тёплые полы, холодильник, розетки для телевизора и пр. Порой попадаются и особо уникальные строения, где установлен бассейн с подсветкой, насосная станция и тепловая пушка.

Почему создаёт опасность неправильная электропроводка в бане

Основная причина возникновения пожара связана с паром, поскольку он состоит из капель воды, которые обладают отличной электропроводностью. Если владелец по своей невнимательности решит выбрать для монтажа розетки или выключателя места, где пар сможет легко добраться до них, то на токопроводящих элементах появится конденсат, а это увеличивает вероятность возгорания или короткого замыкания.

Для того чтобы избежать столь неприятных последствий, подходить к решению этого вопроса необходимо профессионально: перед установкой электроустройств необходимо обязательно выполнить расчёты и составить схему, а для этого необходимы знания в электротехнике.

Конечно, не каждый владелец захочет тратить деньги на оплату услуг квалифицированного электрика, поэтому часто многие решаются выполнить всю работу самостоятельно

Однако, важно помнить, что ваших знаний должно быть достаточно для того, чтобы вы смогли соблюсти все необходимые правила и нормы

Если вы собрались выполнять установку розеток и выключателей в бане, то вам не придётся для этого приобретать специальный инструмент. Всё можно выполнить с помощью обычной дрели и специальной насадки.

Однако, прежде вам придётся составить схему, на которой вы должны указать расположение всех узлов — розеток, выключателей и коробок разветвления. Сразу решите, какие приборы и где вы собираетесь использовать. Только после этого на основании имеющейся информации вы сможете рассчитать суммарную мощность всех источников и выбрать кабель подходящего сечения и размера.

Основные этапы монтажа электропроводки в бане

Монтаж электропроводки в бане включает в себя несколько основных этапов:

• установку электрического щитка;
• разводку от электрощитка;
• подключение светильников;
• подключение розеток;
• подключение электрической печки, если она есть.

До того как правильно провести электропроводку в баню, ознакомьтесь с правилами монтажа электрического распределительного щитка

Крайне важно выбрать правильное место для его установки, ведь от щитка будет питаться вся банная энергосистема

Следует помнить, что:

• доступ к электрощитку должен быть свободным;
• место, где располагается щиток, надо хорошо проветривать;
• его нельзя обустраивать в парной и иных пожароопасных помещениях;
• в комнате, где установлен электрический щиток, необходимо хорошее освещение.

Если в деревянной бане проложена однофазная электропроводка, питающий кабель обязан содержать как минимум 3 жилы. По новому ГОСТу цвет фазной жилы должен быть серым. Если же провода произведены ранее, то она может быть белой или коричневой. Жилу крепят к верхней клемме вводного автомата, при помощи перемычек фазную жилу с нижней клеммы частично перемещают на верхние клеммы отходящих автоматов или разводят на автоматы посредством распределительных шин.

Нулевую жилу синей или голубой окраски выводят на нулевую колодку, а желто-зеленую защитную жилу — на защитную колодку или на вваренный в щиток болт. Фазные жилы кабелей, которые отходят к нагрузке, подключают к нижним контактам автоматов

Входной и отходящий кабели очень осторожно укладывают в щиток, после чего выводят из него через гофротрубу. УЗО и автоматы монтируют, учитывая уровень нагрузки на кабель. Чтобы грамотно подобрать сечение кабеля, необходимо знать нагрузку

Чтобы грамотно подобрать сечение кабеля, необходимо знать нагрузку

Существуют специальные таблицы, по которым можно выбрать подходящие провода в зависимости от мощности приборов, на которых она, как правило, непременно указывается, поэтому на данный аспект следует обратить особое внимание

1. Если в бане будут работать лишь осветительные приборы, их суммарная мощность составит приблизительно 1—2 кВт.

2. Если в бане нет электрической печки, то общая мощность будет колебаться в пределах 5—6 кВт.

Требуется предусмотреть запас мощности порядка 20 %. К примеру, суммарная мощность в бане составляет 5 кВт, следовательно, проводка должна быть рассчитана на 6 кВт. Для такой мощности подходит кабель ВВГнг-LS, обладающий сечением 3×4 — 4 мм2. Кабели, отводимые на освещение, имеют сечение 1,5 мм2 (3×1,5), а на розетки — 2,5 мм2 (3 × 2,5).

Чтобы выбрать входной автомат, надо знать суммарную мощность, рассчитать ток, поделив значение общей нагрузки на напряжение (например, 6000:220 = 27 А).

В помещениях с повышенными температурой и влажностью запрещено монтировать розетки, выключатели и монтажные коробки, так как со временем в них неминуемо скопится влага, что приведет к короткому замыканию.

Но и автомат желательно выбирать с запасом. В данном случае он должен быть рассчитан на 32 A.

В самом щитке нужно подписать каждый автомат, указав, за какие именно электрические приборы он отвечает.

Рядом с электрическим щитком желательно повесить схему электропроводки строения. Не рекомендуется забывать о подключении УЗО: они отключают источники питания, если те по какой-то причине контактировали с водой. Это позволит спасти жизни посещающих баню людей. От возгорания обезопасит устройство защитного отключения с током отсечки. Все жилы в клеммниках должны быть прочно зафиксированы, чтобы избежать нагревания участка из-за неплотного зажима.

Подводка силового кабеля к бане

Электропроводку в баню лучше всего подводить от центрального распредщита по выделенной линии электропередачи. Прокладка силового кабеля осуществляется одним из двух способов: в земле или по воздуху.

Кабель в земле

Данный вариант считается самым надежным, хотя и подходит далеко не для всех случаев. Под землей прокладывается так называемый «бронированный кабель», который представляет собой четырехжильный ВБбШв с 10-миллиметровым сечением. Несмотря на дороговизну кабеля, затраты оправдывают себя, поскольку изделие отличается высокой надежностью и прочностью за счет использования металлической оплетки, находящейся между оболочками из пластика. Благодаря таким характеристикам, кабель надежно защищен от механических повреждений, возникающих, в том числе, в результате посягательств грызунов. К тому же целостность кабеля не способна нарушить усадка земли.

Нежелательно для прокладки кабеля использовать металлические трубы, которые не только разрушаются под воздействием ржавления, но и способствуют разрушению кабеля, поскольку в них собирается конденсат. Трубы из металла можно применять лишь на участках прилегания кабеля к стене или столбу.

Ниже представлена инструкция по проведению работ:

1. Копаем траншею глубиной не меньше 70 сантиметров. Дно засыпаем 10-сантиметровым слоем песка. Укладываем кабель. Сверху набрасываем еще 10 сантиметров песка.
2. В здание проводим кабель через втулку, которую размещаем в заранее просверленном отверстии в стене. Втулка защитит провод во время усадки стены.
3. Удаляем с кабеля «броню» перед вводом в электрощит. Далее подключаем жилы к автомату, создавая заземление и защиту от молнии.

Прокладка по воздуху

Монтаж проводки в баню можно осуществить и менее затратным способом — по воздуху. При этом следует учитывать следующие обстоятельства:

1. Если баня находится дальше, чем в 25 метрах, понадобятся опоры для линии электропередачи. Кабель прокладывается при помощи растяжки или на фарфоровых изоляторах.
2. Кабель должен находиться на заданной правилами высоте. К примеру, проезжая часть должна располагаться, по крайней мере, в 6 метрах под проводами, а пешеходная дорожка — в 3,5 метрах. К бане провод прикрепляется на высоте не менее чем 2 метра 75 сантиметров над уровнем земли.
3. Рекомендуется использовать СИП (самонесущий изолированный провод). Эксплуатационный срок этого изделия составляет четверть века. Кабели СИП покрыты атмосферостойким полиэтиленом, а также оснащены стойкими к механическим воздействиям несущими элементами. Сечение провода должно составлять не менее 16 квадратных миллиметров при пропускной возможности в 63 А. При однофазном подключении показатель мощности составляет 14 кВт, при трехфазном — 42 кВт. Основной минус СИП заключается в сложности с вводом в защитный автомат по причине недостаточной эластичности проводов (они с трудом гнутся).
4. СИП вводится в банное помещение через металлическую втулку. При этом кабель направляется не непосредственно в парилку, а в сухое помещение (в парилке алюминиевые провода размещать нельзя). В парилку же направляются провода других марок — NYM, ВВГ или НГ. Оптимальным выбором будут ВВГнг-LS 3х1,5 (для освещения) или ВВГнг-LS 3х2,5 (для розеток). Изоляционный слой ВВГ не горит, а тлеет в случае аварийной ситуации. В качестве переходников рекомендуется применять соединители типа «алюминий-медь». СИП фиксируется анкерными зажимами (натяжителями).

Что нужно учитывать при составлении схемы электросистемы

Проводка в бане должна находится в специальной изоляции.

При составлении схемы электропроводки бани учитывают расположение электроприборов и других узлов. Их можно монтировать только в сухих помещениях. Это обусловлено правилами пожарной безопасности и тем, что коррозия на деталях будет образовываться меньше. Если прибор пластиковый, то его механизм все равно имеет металлические детали.

Есть приборы, на которых защита установлена производителями, поэтому их спокойно можно размещать в помывочной. К таким относятся современные душевые кабины, ванны с массажными системами, спа-оборудование и мн. другое.

Световые приборы для парной можно использовать только на металлической основе с защитной конструкцией из стекла. Монтируются светильники на стены отступив от потолка на 20 см.

Трансформатор проводящий электросистему в баню не превышает 220 вольт. В парилку, отделение для мытья распределять можно 12 вольт, которые проводят через стену. Это несколько разнится с нормативами ПУЭ, где сказано, что в опасных местах конструкции допустимо 42 вольта. Но это с учетом лампочки в 36 вольт, а в большинстве современных конструкции такие не используют.

Если в бане размещены стиральная или посудомоечная машинка, то следует выводить под них отдельную розетку с заземлением.Устанавливать их можно только на сухом месте. Если используется бак для нагревания горячей воды, то укладывают отдельный провод который идет отдельно от общей системы.

Защитная автоматика УЗО

По периметру конструкции монтируют контур системы заземления. В систему монтируется автомат аварийного отключения УЗО, либо, дифференциальную систему. Если установка автоматики по любым причинам невозможна, то монтируется Т220/12. Все защитные устройства должны быть спрятаны в гидроизолированный бокс.

Электрокаменка в системе электроснабжения

Датчики для электрокаменки в бани можно использовать только низковольтные. Монтируют на поверхность стены, которая дальше всех размещена от каменки. Выбирают подходящее место и отмерив 1 м от пола приступают к установке. Щит для управления датчиками монтировать в парилке запрещено.

Электрокаменку подключают отдельно от основной системы, без розеток. Для этого от щитка кидается отдельный кабель, который подключают к тепло-генератору и делается отдельное заземление.

Проводить проводку к электрокаменки и лампочкам в парилке следует не ближе 0,8 м от дымоходной трубы и печи. При этом она нигде не должна изгибаться или скручиваться, только цельная в специальной гофре.

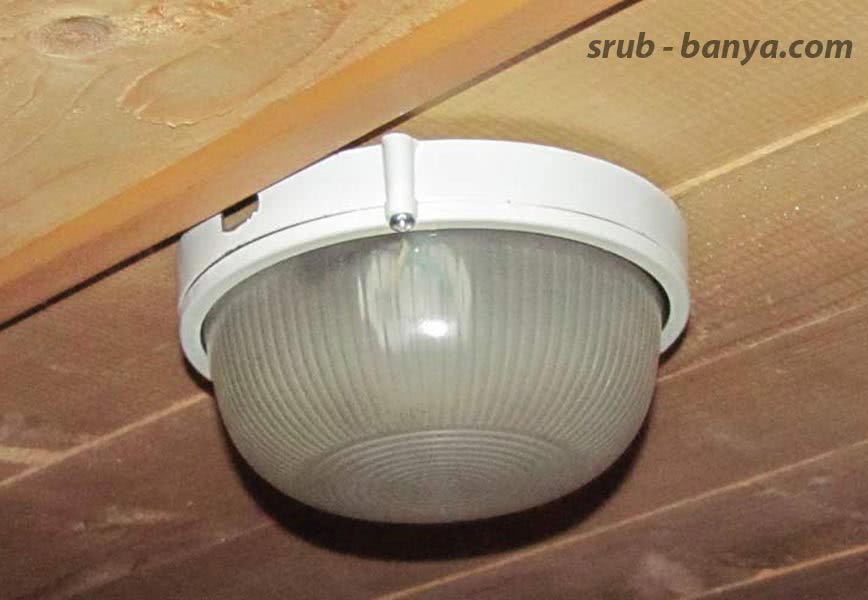

Лампы для бани

Каждый электроузел должен располагаться на стене, не в коем случае нельзя прятать их внутрь дерева.

Не стоит пользоваться для помывочной и парной простыми лапами. Люминесценция берется только с защитой в IP44 степени. Среди самых безопасных стоит выделить галогеновые лампы 12 вольт.

Проводку для парной лучше использовать из термостойкого материала, например марка SILFLEX Sif, одножильный со специальной силиконовой изоляцией.

В некоторых современных схемах свет в парильном отделение выполняют снизу, так нагрев будет меньше. Выглядит освещение привлекательно, так как выполняется точечными светильниками, например встроенными в нижнюю ступень полога.

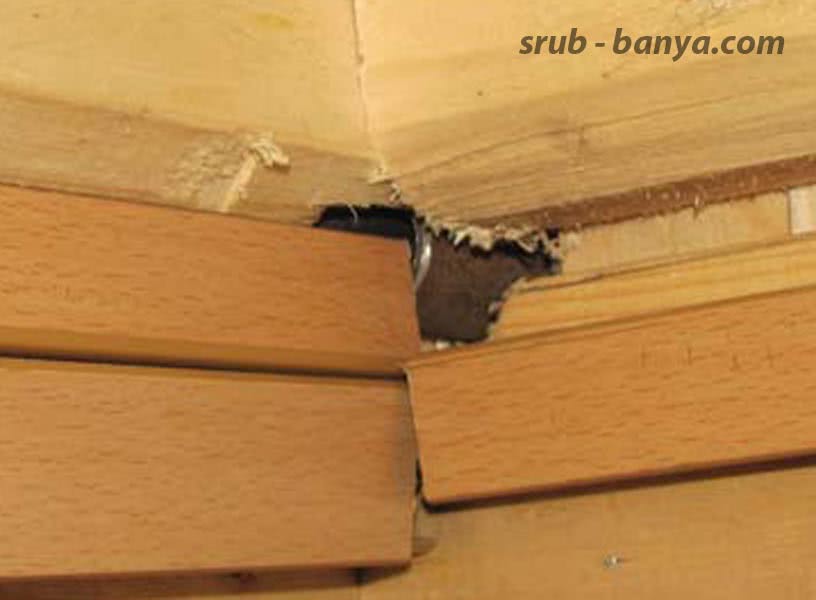

Внутри конструкции полога проводку проводят дополнительно изолируя в металлические трубы.

Проверять проводку нужно раз в 2–3 года, лучше чаще. Срок годности проводки тоже следует учитывать: медный — до 20 лет, алюминиевый до 15 лет. А так как влажность и повышенные температуры в бани воздействуют на проводку агрессивно, то смело можно делить цифры на 2 и по истечении срока менять проводку полностью.

Даже наняв профессионала не стоит пускать дело на самотек, нужно контролировать весь процесс от и до. Только так проводка в бане будет безопасной и прослужит положенный срок.

Советы от профессионалов

Напоследок предлагаем вам взять на заметку несколько советов от специалистов, занимающихся монтированием электросистем различного типа:

• Под кабель-каналы подкладывайте огнеупорный материал, например, тонкую полосу листового асбеста.
• При работе внутри помещения используйте элементы с термоизоляцией.
• Укладывайте кабеля в гофру, выполненную из негорючего материала. Этим вы поможете предотвратить распространение огня при самовозгорании проводки.
• Обязательно устанавливайте металлическую пластину между деревянной стеной и выключателями/розетками — она послужит прекрасной защитой.

Прежде всего позаботьтесь о пожаробезопасности

Поскольку в современных банях зачастую используются мощные электроприборы, выбирайте для уличных работ жилы сечением не менее 16 миллиметров квадратных.

Мы рассмотрели схематически процесс укладки электропроводки своими руками. Теперь вы знаете, что это довольно трудоемкий процесс, требующий наличия определенных навыков и соблюдения ряда правил. Перед началом работ обязательно ознакомьтесь с ПУЭ. Будьте внимательны! Удачи!

Монтаж проводки

При выполнении проводки в бане своими руками схемы могут быть использованы 2 видов: скрытая и открытая.

Первый тип хорошо подходит для кирпичных и блочных бань, но в деревянных строениях скрытая электропроводка не делается никогда, так как это нарушает правила пожарной безопасности. В каменных и бетонных стенах такой вариант считается оптимальным. Для этого делают специальные каналы, которые изолируют при помощи асбеста. Проведение открытой проводки подходит для деревянных строений. Кабель прокладывается по поверхности стены в тех местах, где он не будет никому мешать и не станет слишком близко контактировать с водой.

Электропровдка в деревянной бане устанавливается открытого типа, поверх стен

При монтаже проводки устанавливают устройства защитного отключения. Для проведения света в парную лучше взять трансформатор понижающего типа. Кабель должен быть медным и относиться к негорящему типу.

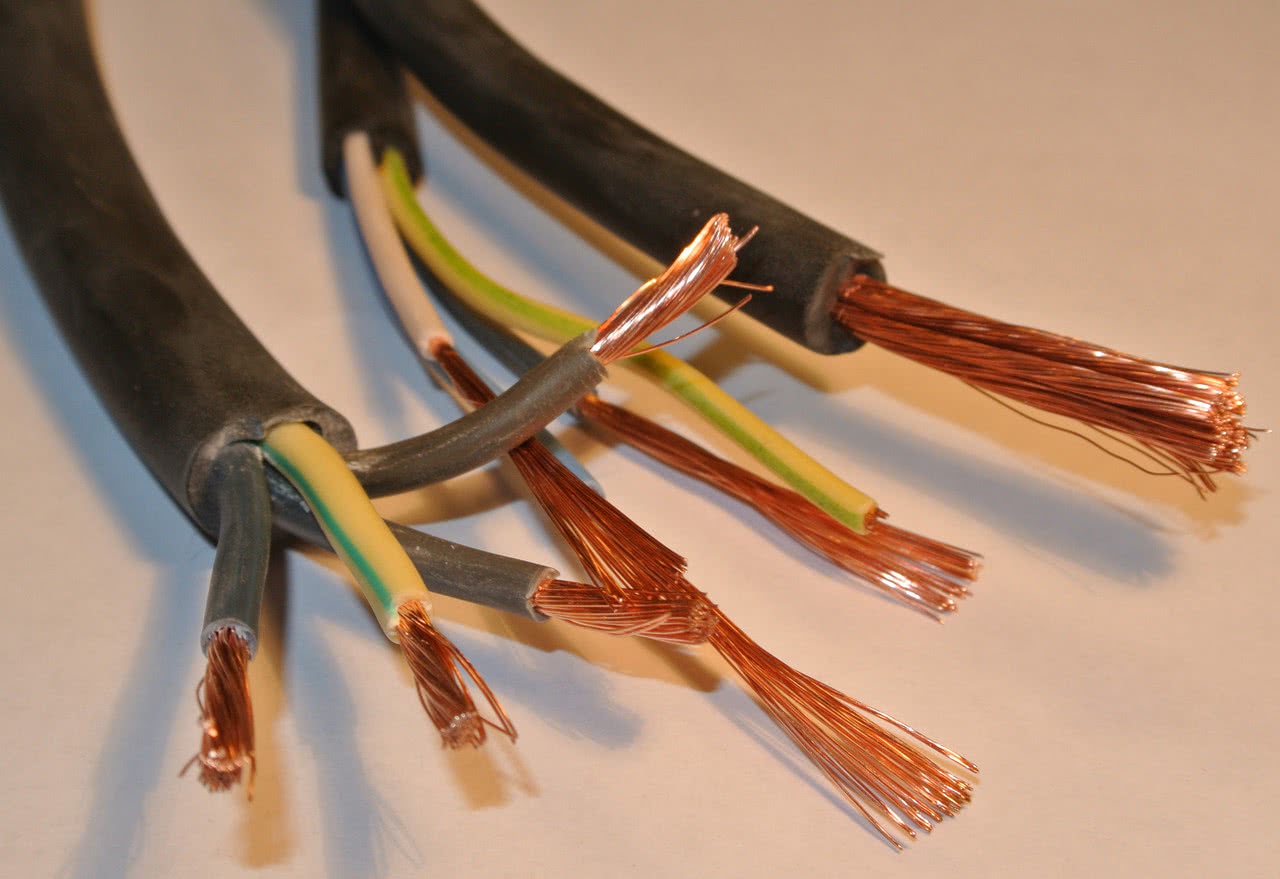

Для электропроводки в бане используют медный кабель

Для того чтобы обезопасить людей, которые будут находиться в помещении с повышенной влажностью, и избежать короткого замыкания, нужно установить все вспомогательные элементы за пределами парной: и щиток, и коробка распределения, и центральный переключатель лучше всего расположить в предбаннике либо другом помещении, где нет высоких температур и избыточной влаги.

Провода лучше крепить на специальные изоляторы, и изолировать также розетки пластиковыми кожухами

Провести кабель через деревянные стены очень просто. Можно сверлить их напрямую, но дополнительно стоит изолировать отверстия металлической трубкой. Не стоит сверлить стыки и швы, так как это может привести к разрушению конструкции. Саму проводку тоже нужно изолировать. Для этого можно использовать пластиковую либо металлическую гофру, предназначенную специально для таких работ. Подобная защита очень важна, так как позволяет избежать рисков возгорания электропроводки. В случае замыкания провода будут просто плавиться, но не загорятся.

Тонкости электрофикации бани
Изолировать проводку в бане можно при помощи гофрированной пластиковой изоляции, в отличие от металлической она не нагревается

Для того чтобы сделать розетки и выключатели, нужно использовать отверстия, которые будут изолированы металлом либо асбестом. Нельзя монтировать подобные элементы непосредственно в деревянную стену.

Пример проведения электропроводки в бане
