Размеры плит перекрытия пустотных по госту

Как рассчитать предельные нагрузки?

Максимальная нагрузка на плиту перекрытия рассчитывается довольно просто – рассмотрим на примере изделия марки ПБ 65-12-8 весом 2,5 т:

• Определяем площадь ЖБИ – 6,5×1,2=7,8 м2.
• Высчитываем нагрузку от массы самого изделия на единицу площади – 2,5/7,8=0,321 т/м2 (321 кг/м2).
• От предельно допустимой отнимаем нагрузку от веса самой плиты – 0,8-0,321=0,479 т/м2 (479 кг/м2).
• Вычисляем нагрузку от всех строительных конструкций, отделки, стяжки пола и т.д. – для жилых домов принимаем величину с небольшим запасом равную 300 кг/м2.
• От расчетного значения отнимаем принятую величину – 479-300=179 кг/м2.

Расчет пустотной плиты перекрытия ПБ 65-12-8 показал, что ее запас прочности составляет 179 кг/м2 и данное изделие может быть использовано в конкретном случае.

Сегодня в сети можно найти калькулятор расчета нагрузки на плиту перекрытия. Но учитывайте, что он просто поможет вам в автоматическом режиме вычислить запас прочности – т.е. в любом случае нужно ввести вид используемого железобетонного изделия и вес расположенных на нем конструкций, материалов, мебели и предметов.

Точечная нагрузка: точный расчет

Строительные нормы и правила СНиП регламентируют, что максимальная статическая нагрузка на плиту перекрытия, сосредоточенная в одной точке, определяет с учетом коэффициента запаса 1,3. Т.е. при использовании изделия с несущей способность 800 кг/м2 предельное значение будет составлять 800×1,3=1040 кг/м2.

Рисунок 7. Воздействие точечной нагрузки на несущие горизонтальные конструкции

Если в одной точке прилагаются динамические (временные) нагрузки, для расчета максимального значения  применяется коэффициент запаса 1,5 – 800×1,5= 1200 кг/м2.

В следующем видео показан процесс испытаний плиты нагрузкой до момента разрушения:

Нагрузки при ремонтах старых квартир

В этом случае произвести необходимые расчеты гораздо сложнее, так как эксплуатирующиеся плиты уже подверглись физическому износу. Чтобы разместить в старом здании тяжелую мебель, оборудование и другие предметы, изначально необходимо определить, какую нагрузку перекрытие способно выдержать по факту.

При определении допустимых нагрузок нужно учесть множество факторов:

• нагрузочную способность старых стен;
• фактическое состояние горизонтальной несущей конструкции;
• состояние армирующего каркаса плиты перекрытия.

Самостоятельно выполнить оценку всех вышеописанных параметров без профессиональных навыков и специализированного оборудования не получится, поэтому оптимальным решением в данной ситуации будет обратиться за помощью к квалифицированным специалистам.

Монолитные конструкции

Предыдущий и данный виды панелей имеют одинаковую сферу применения и устанавливаются там, где есть необходимость создать крепкую постройку, способную выдержать сверхнагрузки. Такая перегородка не содержит полостей и создается непосредственно на стройплощадке по имеющимся точным расчетам, поэтому она может принимать любую конфигурацию и размеры, ограниченные лишь площадью возводимого объекта.

В статье мы подробно описали, какие бывают виды панелей перекрытия, какими стандартными размерами они обладают и где применяются чаще всего, поэтому вы сможете выбрать необходимые изделия для предстоящего строительства и получите прочную долговечную конструкцию, способную прослужить вам не менее столетия.

Как обстоит ситуация с технической стороны при выполнении кладки из ПГП

То, что метраж перегородок выкладывается быстро – это факт. Однако, конкретно для строителя, тут есть много негативных моментов. Во-первых, пазогребневые блоки с толщиной 8 см весят 27 кг, а с толщиной 10 см весят 36 кг. Кладка первого и второго ряда производится еще без особых усилий. Кладка третьего и всех остальных рядов уже требует помощи подсобника, так в одиночку очень тяжело поднимать, укладывать аккуратно на клей и нивелировать плиту по уровню.

При возведении перегородки из кирпича, кладку можно начинать вести даже на не очень ровном основании. Цементно-песчаный раствор делается погуще и, на неровном основании, за счет толщины растворного шва, выкладывают по уровню первый кирпичный ряд. При ведении кладки пазогребневыми блоками так уже не получится. На стяжке или фундаменте необходимо залить раствором или при сильном перепаде бетоном нивелирующий пояс, поверхность которого должна быть идеально горизонтальная. В целом, при выполнении работы теряется 1-2 дня, пока пояс будет залит, и пока он немного не схватится.

Резка. Любая кладка подразумевает перевязку между горизонтальными рядами. При ведении кирпичной кладки кирпич колют топориком или раскалывают острым обухом молотка. Шума мало, а пыли вообще нет. Резка же пазогребневых блоков выполняется или ножовкой по дереву со средними по высоте зубьями, или болгаркой с установленным диском по камню или победитовым диском. При резке ножовкой по дереву пыли будет мало, однако ручной труд достаточно утомительный и как следствие, падает производительность.

Резать болгаркой гипсовые блоки внутри помещения вообще нереально. Видимость из-за пыли вообще так сократится, что предметы дальше 1 метра будут неразличимы. Можно выносить каждую плиту на улицу, резать, а потом ее обратно заносить и укладывать по месту. Как результат – падает скорость производительности.

Отходы. Суть в том, что когда ведется кладка из кирпича то в ход идет все подряд – целый кирпич, половинки, четвертинки, три четверти, бой и осколки. С пазогребневыми плитами ситуация иная, так наличие паза и гребня уже строго определяет положение плиты в кладке. То есть, гипсовую плиту уже нельзя как кирпич повернуть, развернуть, или уложить на ребро, здесь все строго ограничено и, оставшийся обрезок плиты, если он никуда не подходит по размеру, так и остается невостребованным.

Основные типы перекрытий

Основные виды перекрытий в частном доме:

• Балочные – в качестве несущих элементов выступают балки, пространство между ними заполняется звуко- и теплоизоляционными материалами. Для устройства применяются деревянные, металлические, железобетонные и сборно-монолитные.

  Рисунок 2. Виды балочных перекрытий

• Безбалочные – сооружаются из однородных элементов. К этой категории относятся монолитные и сборные (из заводских плит) железобетонные перекрытия в доме.

  Рисунок 3. Безбалочные конструкции

Также горизонтальные несущие конструкции бывают разных типов по расположению:

• подвальные;
• цокольные;
• межэтажные;
• чердачные.

Толщина перекрытия в частном доме рассчитывается исходя из предполагаемых эксплуатационных нагрузок. Так, минимальная нагрузка на чердачное перекрытие составляет до 105 кг/м2, на межэтажное и цокольное – до 210 кг/м2 (помимо веса самой плиты).

Сборные плиты перекрытия имеют стандартизированные размеры – для частных домов обычно применяются облегченные (ПНО, 3,1 и 1,6ПБ толщиной 160 мм) и стандартные (ПК и ПБ толщиной 220 мм) многопустотные изделия. ПБ производятся по современной технологии безопалубочного формования, а ПК и ПНО – в соответствии со старым опалубочным методом.

Рисунок 4. Применение пустотелых плит для перекрытия зданий

Расчет количества плит и их размеров для частного дома

Обычно размеры железобетонных плит перекрытия определяются инженером конструктором при проектировании «коробки» здания и указываются в проектно-технической документации на строительство объекта.

Однако в частном домостроении случается всякое – например, с целью сэкономить будущие владельцы нередко заказывают дешевые проекты у дилетантов или сами находят некачественные эскизы в сети Интернет и т.п. Если у вас нет данных по плитам, то придется определяться с их габаритами и количеством самостоятельно:

• Длина должна соответствовать расстоянию между стенами, к которому нужно добавить ширину опирания изделия на несущие конструкции.
• Ширина рассчитывается исходя из того, сколько штук ЖБИ полностью перекроют поперечное расстояние между несущими стенами. При этом межкомнатные ненесущие перегородки при расчетах не учитываются – пустотные плиты укладываются впритык к ним или над ними (без опирания плит).

Если обеспечить полное перекрытие пролета не получается, небольшой зазор между уложенными плитами можно залить бетоном с применением опалубки и дополнительным армированием. Швы между ЖБИ обязательно заделываются бетонной смесью.

Стандартные размеры плит

Таблица 2 – размеры плит перекрытия ЖБИ по ГОСТ

Вес

Таблица 3 – масса (вес) и объем плит перекрытия в зависимости от размеров (для ПК и ПБ, которые являются наиболее востребованными на строительном рынке)

Толщина плит

Толщина многопустотных железобетонных изделий серий ПК и ПБ стандартная и составляет 220 мм. Заводы ЖБИ также выпускают облегченные конструкции для частного домостроения ПНО, 1,6ПБ и 3,1 ПБ с высотой 160 мм.

Высота ребристых плит ПР и ПГ измеряется по продольным ребрам жесткости и может составлять 300 и 400 мм, а по горизонтальной основе она, как правило, не менее 50 мм.

Толщина монолитной плиты перекрытия серии П и ПТ достигает 120 и 160 мм, что обусловлено более высокой жесткостью за счет отсутствия технологических пустот.

Как рассчитать затраты и производительность?

Благодаря рамной конструкции, применение кессонных перекрытий обеспечивает возможность значительного уменьшения кубатуры здания, а значит и стоимости его строительства. Наиболее выгодным считается их обустройство на промышленных, гражданских и административных объектах. С их помощью перекрываются пролеты длиной до 6 м, а несущая способность рамных систем составляет до 500 кг/м2.

Финансовые затраты на устройство минимизируются благодаря экономному расходу бетона. Также это отражается на трудоемкости и скорости сооружения

Однако при проектировании таких систем важно учитывать, что в местах расположения колонн и капителей перекрытие должно быть сплошным – т.е. кессонообразователи на этих участках не устанавливаются

Расчет затрат на монолитное перекрытие этого типа выполняется с учетом расхода необходимых материалов и приспособлений:

• Опалубка из металлических обрешеток и опорных стоек, а также пластмассовые кессонообразователи – в большинстве случаев арендуются.
• Бетон – обычно заказывается «миксер» с бетононасосом для автоматической подачи смеси на перекрытие.
• Арматура для армирования.

Однако учитывайте и то, что от дополнительных и непредвиденных расходов никто не застрахован.

Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино…

От 3567 руб/штПодробнее

Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной…

От 7764 руб/штПодробнее

Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино…

От 8157 руб/штПодробнее

Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино…

От 7699 руб/штПодробнее

Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино…

От 6929 руб/штПодробнее

Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино…

От 6227 руб/штПодробнее

Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино…

От 5003 руб/штПодробнее

Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной…

От 4349 руб/штПодробнее

Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино…

От 11477 руб/штПодробнее

Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной…

Особенности работ

Все виды железобетонных плит допускается монтировать на фундамент или несущие стены из кирпича, бетона, газобетона и других крупноформатных блоков. При этом стоит учитывать, что «коробку» из стеновых материалов с низкими показателями плотности (пеноблока, газоблока, керамзитобетона, полистиролбетон) необходимо дополнительно усилить армопоясом.

Рисунок 8. Укладка плиты на армопояс

Глубина опирания плит перекрытия на различные виды стен

Стандартный нахлест при установке плиты на несущие стены в зависимости от материала, из которого они возведены, должен составлять:

• 50-90 мм – для крупноформатных блоков из бетона марки не ниже М100;
• 90-120 мм – для стен из прочных мелкоштучных элементов (кирпича и т.д.);
• 100-150 мм – для стеновых конструкций из материалов низкой плотности (газосиликат, пеноблок и др.);
• в пределах 70 мм – для стальных несущих элементов (двутавровые балки и т.д.);
• до 150 мм – для стен из камня.

Фото 9. Плиты уложены с соблюдением СНиП с опорой на 2 стороны, пространство над продольной стеной будет залито бетоном

Опирание плит перекрытия на стены: расчетные параметры

Однако обеспечить оптимальную глубину опирания получается не всегда. В таком случае нужно производить расчеты для вычисления минимально возможной величины. Подобные работы производятся квалифицированными специалистами при разработке проектно-технической документации.

Самостоятельно рассчитать нахлест без соответствующих знаний и навыков вряд ли получится, поскольку надо учитывать множество параметров:

• все виды действующих нагрузок;
• требуемый уровень сейсмостойкости строения;
• длины и веса ЖБ плиты;
• толщины несущей стены;
• наличия в «стеновом пироге» теплоизоляционного и облицовочного материала.

Опирание пустотных плит перекрытия при монтаже

Как мы уже обсуждали выше, многопустотные плиты бывают нескольких видов по способу изготовления – ПК (опалубочного формования) и ПБ (безопалубочного формования)

Ввиду разной технологии изготовления, при монтаже важно учитывать конструктивные особенности выбранных железобетонных изделий.

Особое внимание при укладке плит марок ПК следует уделять нагрузкам от вышерасположенных строительных конструкций на торцы ЖБИ, поскольку с увеличением глубины опирания повышается и риск раздавливания торцевой части. Исключить подобные неприятности позволяют небольшие вертикальные сетки, на которые и приходятся сдавливающие нагрузки

Именно поэтому изделия данных марок не допускается самостоятельно резать, в связи с чем может возникнуть необходимость при закупке плит большой длины.

С целью увеличения жесткости торцов изделий ПК рекомендуется заделывать технологические пустоты с одной из сторон. Отверстия можно заполнить бетоном марки М-200 либо заложить половинками полнотелого прочного кирпича.

Фото 10. Заделка пустот керамическим кирпичом

Глубина опирания плит серии ПБ не является строго регламентированным параметром, но на лучше не превышать показатель в 120 мм. Особенности конструкции технологических пустот и безопалубочная технология производства обеспечивают достаточную прочность их торцевых участков. При условии, что в процессе эксплуатации на торцы изделия будут воздействовать допустимые для него нагрузки, никаких проблем не возникнет.

Фото 11. Технология производства плит ПБ и конструкция армирующего каркаса позволяет резать их под любым углом

Важно знать:

• Опирание плит перекрытия ПБ по трем и более сторонам не допускается.
• Укладка облегченных изделий по технике исполнения и величине нахлеста на стены не отличается от монтажа их стандартных аналогов.

Основные виды

Плиты перекрытия всех видов представляют собой изделия из конструкционного бетона с обязательным упрочнением стальной арматурой либо сеткой.

Таблица 1. Основные виды плит перекрытия

В таблице перечислены лишь основные, самые распространённые в нашей стране серии железобетонных перекрытий. Конструкторы постоянно разрабатывают новые модели и модифицируют старые серии, так как развитие индустрии ЖБИ проходит динамично, внедряются новые материалы и технологии. Но подавляющее большинство производителей работают по стандартным, проверенным технологическим решениям, особенно в сегменте малоэтажного жилищного строительства.

Пустотные плиты

Сегодня доступно много вариантов изготовления либо монтажа перекрытий и покрытий, большинство из них основаны на применении сборных железобетонных пустотных плит.

Единственное условие при самостоятельном выборе изделий для перекрытия: детальное изучение характеристик и размеров плит.

Плиты серий ПК и ПБ различаются технологией производства, но имеют одинаковую стандартную толщину 220 мм.

ПК (а также ПНО) изготавливаются с использованием опалубки для каждого изделия. В неё устанавливается армирующий каркас, далее изделие уплотняется с применением вибрационного оборудования. Это традиционная технология, по которой трудно допустить критические ошибки при изготовлении. Иногда застройщику необходима информация по числу возможных сторон опирания плиты. Для этого в маркировке плит ПК имеется уточнение: изделие, обозначенное ПКТ, может опираться на 3 стороны, а ПКК – на четыре.

Изделия ПБ (а также 2ПБ, 3,1ПБ, 1,6ПБ) заливаются бетонной смесью на непрерывно движущемся конвейере. После затвердевания плиту-полуфабрикат разрезают на плиты-отрезки нужной длины. Это безопалубочная технология.

Важно! В изделиях отсутствует поперечное армирование, что позволяет разрезать их без потери прочности. Возможен не только поперечный, но и продольный рез плиты, а также под углом 45 градусов

Эту возможность следует учитывать застройщикам, которым требуется в процессе монтажа обрезать часть плиты, — с плитами других марок подобные действия нежелательны.

Безопалубочные изделия имеют более точную геометрию и гладкую поверхность.

Плиты ПНО, 3,1ПБ и 1,6ПБ производятся из тяжёлого бетона. Их главное отличие от ПБ и ПК – уменьшенный размер толщины – 160 мм.

Изделия 2ПБ имеют толщину 265 мм.

Полнотелые плиты

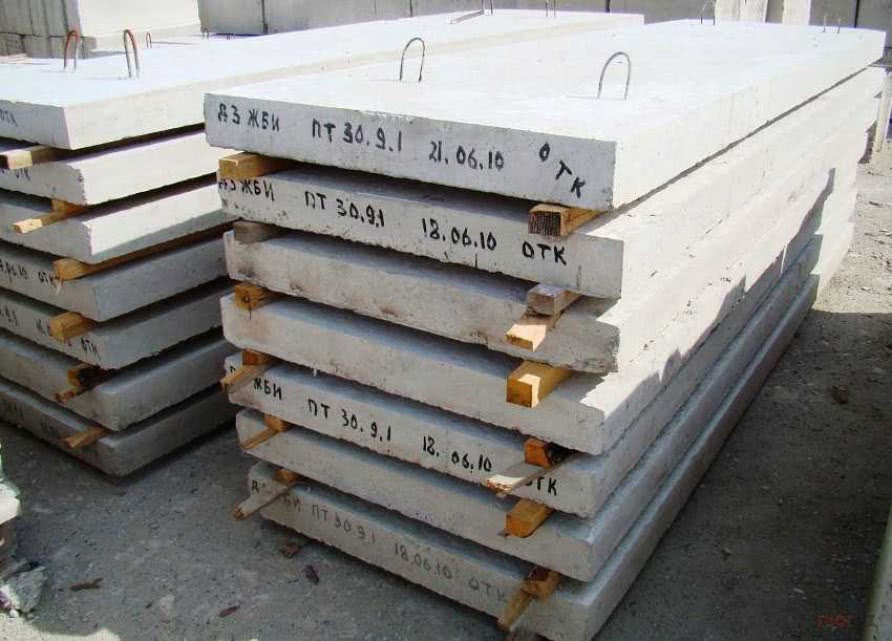

ЖБИ типа ПТ и П мало востребованы у застройщиков индивидуальных жилых домов. Эти плиты востребованы в устройстве различных тоннелей лоткового типа, камер, каналов, в том числе под автодорогами и железнодорожными путями.

Плиты ПТ и П не имеют технологических пустот, обладают высокой жёсткостью, толщина достигает соответственно 160 и 120 мм.

Ребристые плиты

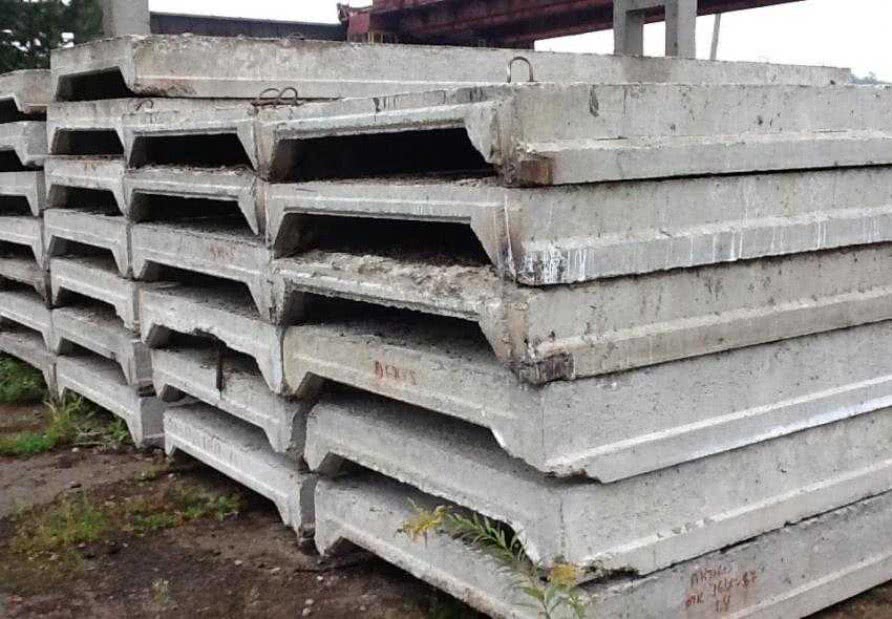

Перекрытия ПР универсальны, но, как правило, используются при сооружении больших промышленных и торговых объектов.

ПГ используются для покрытия сооружений — как крыша бесчердачных зданий.

Высота плит этого типа измеряется по рёбрам жёсткости, устроенным вдоль изделий. Она составляет 300 либо 400 мм, по горизонтальной плоскости – не меньше 50 мм.

Как самостоятельно посчитать нагрузку

Чтобы выполнить расчет нагрузки на перекрытие, нужно определить положение плиты в конструкции здания, для чего необходим проект или поэтажный план. Вес, приходящийся на плиту, зависит от отделки пола и потолка, наличия стоящих на ней перегородок, меблировки и оборудования помещения.

Расчет можно вести по площади всего перекрытия, суммируя нагрузки целого этажа и разделив полученное значение на количество панелей, необходимых для устройства межэтажной перегородки. Но более точные данные получают, вычисляя нагрузки покомнатно либо на отдельную плиту, потому что для спальни с легкой отделкой и ванной с теплым полом в бетонной стяжке и тяжелым оборудованием она может очень отличаться.

Нагрузка на плиты в разных частях дома отличаетсяИсточник mdv63.ru

Для примера возьмем ту же плиту ПК40.12-8. При толщине 220 мм её вес составляет 1420 кг (этот параметр указывается в технической документации). Также потребуется вычислить площадь бетонной панели. В нашем случае она равна 4,8м2.

Расчет ведется при условии опирания плиты на две торцевые стороны. Если она дополнительно опирается на внутренние несущие стены или колонны, нагрузка снижается.

Технологический зазор необходим для обеспечения целостности перегородки при прогибе плитыИсточник homemasters.ru

Мы знаем, сколько выдерживает плита перекрытия на 1м2 – 800 кг. Зная её площадь, легко определить, что вся плита рассчитана на нагрузку 800 х 4,8 = 3840 кг.

Вычитаем из полученного значения её вес: 3840 – 1420 = 2420 кг. И получаем общую допустимую нагрузку на плиту в процессе её эксплуатации. Из него необходимо вычесть вес конструкции пола с учетом утепления, выравнивающей стяжки, чернового и чистового покрытия.

Для приблизительного расчета он принимается равным 150 кг/м2, но это усредненный показатель. В реальности, при использовании толстой стяжки и тяжелого напольного покрытия, он может быть выше, и в таких случаях потребуется более точный расчет по каждому слою.

Допустим, суммарная нагрузка от пола составила 200 кг/м2 или 200 х 4,8 = 960 кг на всю площадь плиты. После её вычитания из полученной выше цифры находим разницу:

2420 – 960 = 1460 кг

В зависимости от толщины изоляции и стяжки, веса напольного покрытия нагрузка от пола на перекрытие может быть разнойИсточник stroyfora.ru

Это максимальная нагрузка на плиту перекрытия в процессе её эксплуатации. Она состоит из постоянных статических и динамических нагрузок, веса перегородок, напольных декоративных конструкций. По нормам СНиП на динамическую и распределенную статическую нагрузку (люди, оборудование, мебель) отводится 150 кг/м2. Для плиты площадью 4,8 м2 она будет равна 720 кг. Снова производим вычитание:

1460 – 720 = 740 кг

В расчете на квадратный метр получим запас прочности:

740 : 4,8 = 154 кг

Именно этим максимальным весом можно дополнительно нагружать плиту, возводя перегородки и выбирая отделку для них, устанавливая в комнате камин или подвешивая к потолку тяжелую люстру.

Однако люстра создает не распределенную, а сосредоточенную нагрузку, поэтому её вес при расчете умножается на повышающий коэффициент 1,3.

Для расчета нагрузок на перекрытия созданы специальные компьютерные программы, облегчающие и ускоряющие этот процесс, делающие его более точным.

Видео описание

Пример расчета нагрузки от перегородок показан в этом видеоролике:

Так делать нельзя, материалы следует равномерно распределять по всей площади либо завозить частямиИсточник prostostroy.com

Если в результате расчетов общая нагрузка получилась выше допустимой, указанной в маркировке, то для устройства перекрытия выбирают более мощные плиты либо отказываются от тяжелых конструкций пола, перегородок и декоративных элементов, заменяя их более легкими.

Коротко о главном

Чтобы узнать, сколько выдерживает плита перекрытия, заложенная в проект дома, нужно разбираться в маркировке этих железобетонных изделий. Предельная нагрузка указывается в ней третьей по порядку цифрой в килограммах на квадратный дециметр площади. Для определения её несущей способности суммируют все нагрузки, приходящиеся на плиту от её собственного веса, конструкции пола и потолка, перегородок, мебели, людей, и сравнивают полученные данные с параметрами изделия. Суммарная расчетная нагрузка должна быть меньше предельно допустимой.
