Расчет системы воздушного отопления — простая методика

Проектирование воздушного отопления не простая задача. Для ее решения необходимо выяснить ряд факторов, самостоятельное определение которых может быть затруднено. Специалисты компании РСВ могут бесплатно сделать для вас предварительный проект по воздушному отоплению помещения на основе оборудования ГРЕЕРС.

Система воздушного отопления, как и любая другая, не может быть создана наобум. Для обеспечения медицинской нормы температуры и свежего воздуха в помещении потребуется комплект оборудования, выбор которого основывается на точном расчете. Существует несколько методик расчета воздушного отопления, разной степени сложности и точности. Обычная проблема расчетов такого типа состоит в отсутствии учета влияния тонких эффектов, предусмотреть которые не всегда имеется возможность

Поэтому производить самостоятельный расчет, не будучи специалистом в сфере отопления и вентиляции, чревато появлением ошибок или просчетов. Тем не менее, можно выбрать наиболее доступный способ, основанный на выборе мощности системы обогрева.

Формула определения теплопотерь:

Q=S*T/R

Где:

• Q — величина теплопотерь (вт)
• S — площадь всех конструкций здания (помещения)
• T — разница внутренней и внешней температур
• R — тепловое сопротивление ограждающих конструкций

Пример:

Здание площадью 800 м2 (20×40 м), высотой 5 м, имеется 10 окон размером 1,5×2 м. Находим площадь конструкций:
800 + 800 = 1600 м2 (площадь пола и потолка)
1,5 × 2 × 10 = 30 м2 (площадь окон)
(20 + 40) × 2 × 5 = 600 м2 (площадь стен). Вычитаем отсюда площадь окон, получаем «чистую» площадь стен 570 м2

В таблицах СНиП находим тепловое сопротивление бетонных стен, перекрытия и пола и окон. Можно определить его самостоятельно по формуле:

Где:

• R — тепловое сопротивление
• D — толщина материала
• K — коэффициент теплопроводности

Для простоты примем толщину стен и пола с потолком одинаковой, равной 20 см. Тогда тепловое сопротивление будет равно 0,2 м / 1,3= 0,15 (м2*К)/Вт
Тепловое сопротивление окон выберем из таблиц: R = 0,4 (м2*К)/Вт
Разницу температур примем за 20°С (20°С внутри и 0°С снаружи).

Тогда для стен получаем

• 2150 м2 × 20°С / 0,15 = 286666=286 кВт
• Для окон: 30 м2 × 20°С/ 0,4 = 1500=1,5 кВт.
• Суммарные теплопотери: 286 + 1,5 = 297,5 кВт.

Такова величина теплопотерь, которые необходимо компенсировать при помощи воздушного отопления мощностью около 300 кВт

Примечательно, что при использовании утепления пола и стен теплопотери снижаются как минимум на порядок.

Подбор и расчет мощности калорифера зависит от условий эксплуатации и задач

Схема работы парового калорифера.

Если нагреватель планируется использовать в производственных помещениях, где уже установлены парогенерирующие системы, то подбор одной из моделей парового калорифера практически безальтернативен. На таких предприятиях уже есть сеть паропроводов, непрерывно подающих горячий пар на различные нужды, соответственно, есть возможность и для подключения калорифера к данной сети

Однако стоит обратить внимание на то, что все обогреваемые помещения должны быть оборудованы не только приточной вентиляцией, но и вытяжной, чтобы не допустить дисбаланса температур, который может привести к негативным последствиям как для техники и самого помещения, так и для работающих тут людей

Если в помещениях нет постоянной сети паропроводов и нет возможности для установки парогенератора, то оптимальным выбором будет использование электронагревателя. Кроме того, какой-либо вид электронагревателя лучше выбирать и для тех помещений, где установлена достаточно слабая вентиляция (офисные здания или частные дома). Электрические нагреватели не нуждаются в дополнительных сложных инженерных коммуникациях. Для электронагревателя достаточно наличия электрического тока, что применимо практически к любому помещению, где живут или работают люди. Все электрические калориферы оборудованы трубчатыми электронагревателями, что увеличивает теплообмен с окружающим воздухом в вентиляции. Главное, чтобы характеристики подводящих электрических кабелей соответствовали мощности ТЭНов.

Схема устройства водяного калорифера.

Использование водяных калориферов оправдано в том случае, если у вас есть некоторое количество источников нагрева воды. Одним из оптимальных вариантов использования водяного оборудования является применение их в качестве теплоутилизаторов, то есть устройств, которые отбирают тепловую мощность у теплоносителей. При эксплуатации таких систем следует соблюдать технику безопасности и следить за их исправностью и герметичностью, так как температура воды в них может достигать 180°С, что чревато термическими травмами. Несомненным преимуществом водяных воздухонагревателей является то, что они могут быть подключены к системе отопления.

Расчёт мощности

Процесс нагрева воздуха в виде графика

Методика вычисления заключается в подборе аппарата с такими параметрами, чтобы на выходе температура воздуха соответствовала нормативным значениям, а запас мощности позволял бесперебойно работать при пиковых нагрузках, но при этом не страдала кратность и скорость воздухообмена. Проектировщик начинает рассчитывать мощность только после получения всех исходных данных:

• Объёма воздуха, проходящего через аппарат за единицу времени. Измеряется соответственно кг/ч или м3/ч.
• Температуры приточки. Берётся минимальное значение для зимнего периода.
• Требуемой по нормам или индивидуальным пожеланиям заказчика температуре воздуха на выходе.
• Максимальной температуре, до которой может нагреться тепловой носитель.

Правила вычислений

Теплотехнический расчёт канального нагревателя начинается с определения двух параметров: первый — площадь поперечного сечения тепловой установки; второй – мощность, необходимая для нагрева поверхности заданного размера.

Площадь вычисляется по формуле:

Aф = Lp / 3600×(ϑρ), где

L – максимальное значение приточки для поддержки параметров вытяжки, м3/ч;
Р – нормативная плотность воздуха, кг/м3;
Θρ – скорость движения воздуха на каждом участке, определяемая из аэродинамического расчета.

Полученное значение подставляется в таблицу, где указаны возможные варианты сечения калориферов, значения округляется в большую сторону.

Таблица подбора по площади сеченияЕсли результаты вычислений выходят за рамки табличных значений, то проектировщики идут по другому пути: закладывается несколько параллельных канальных нагревателей, суммарная площадь сечений которых равна расчётному значению.

Формула скорости воздушных масс, необходимая для подбора площади нагревательного элемента, следующая:

ϑρ = Lρ / 3600×Аф.факт

На следующем этапе определяется объем тепловой энергии, необходимый для прогрева приточки:

Q = 0.278×Gc× (tп – tн), где

Q – объём тепловой энергии, Вт;
G – расчётный показатель расхода воздуха, кг/ч;
с – удельная теплоёмкость, в данном случае берётся 1.005 кДж/кг °С;
tп – температура приточки, °С;
tн – температура воздуха на входе.

Расход воздуха G = Lρн. Это связанно с местом установки вентилятора. Он находится до калорифера, а, следовательно, используется нормативное значение плотности воздушных масс снаружи помещения.

Далее вычисляются затраты горячей воды на отдачу тепла холодному:

Gw = Q / cw×(tг – t0), где

cw – тепловая ёмкость воды, кДж/кг °С;
tг – температура теплоносителя (воды),С;
t0 – расчётная температура воды в обратном трубопроводе,С.

Теплоемкость жидкости можно узнать из справочной литературы. Параметры теплового носителя зависят от параметров среды.

Зная Gw, можно вычислить скорость движения воды по трубам:

w = Gw / 3600×ρw×Aф, где

Aф – размер сечения теплообменника, м²;
ρw – плотность воды при средней температуре теплового носителя, С.

Средняя температура:

(tг + t0) / 2

Рассчитать скорость движения теплоносителя можно по формуле, указанной выше. Она справедлива для простой системы последовательного подключения нагревательных элементов. В случае использования параллельной схемы, толщина трубопровода увеличится в два или более раз, а средняя скорость движения уменьшится.

Кроме подбора калорифера выполняется расчёт тепловых потерь по укрупнённым показателям. Основная формула:

Q_зд=q×V× (t_п-t_н), где

q – тепловая характеристика объекта, Вт/(м3ּоС);
V – объём объекта по внешней стороне ограждающих конструкций, м3;
(t_п-t_н) – разность температуры основных помещений, оС.

Расчёт поверхности нагрева

Основная формула площади нагревательной поверхности канального устройства:

Amp = 1.2Q / K× (tср.т – tср.в), где

К – коэффициент передачи тепла от калорифера холодному воздуху, Вт/(м°С);
tср.т – средний показатель температуры теплового носителя, С;
tср.в – средний показатель температуры приточки, С;
число 1,2 – коэффициент запас. Вводится в связи с остыванием воздуховодов.

Иногда одного калорифера недостаточно или площадь сечения слишком большая. Тогда в расчёт берётся несколько однотипных устройств.

На последнем этапе определяется, сколько тепла может выдать канальный нагреватель:

Qфакт = К× (tср.т – tср.в)×Nфакт×Ak

Особенность методики для паровых нагревателей

Принцип вычислений не меняется. Отличие только в способе определения расхода теплового носителя для нагрева холодного воздуха:

G = Q / r, где

r – тепловая энергия, получаемая в процессе конденсации пара.

Четвертый способ (см. рисунок 14) .

Применение сотовых увлажнителей дает возможность наиболее оптимального с точки зрения затрат энергии решить вопрос увлажнения воздуха. Задавшись фронтальной скоростью движения Vф = 2,3 м/сек приточного воздуха в сотовом увлажнителе можно достичь относительной влажности приточного воздуха:

• при глубине сотовой насадки 100мм — φ = 45%;
• при глубине сотовой насадки 200мм — φ = 65%;
• при глубине сотовой насадки 300мм — φ = 90%.

Построение процессов обработки воздуха на J-d диаграмме.

1. Параметры внутреннего воздуха выбираем из зоны оптимальных параметров:

• температуру – максимальную tВ = 22°С;
• относительную влажность – минимальную φВ = 30%.

2. По двум известным параметрам внутреннего воздуха находим точку на J-d диаграмме — (•) В.

3. Температуру приточного воздуха принимаем на 5°С меньше температуры внутреннего воздуха

tП = tВ — 5, °С.

На J-d диаграмме проводим изотерму приточного воздуха — tП.

4. Через точку с параметрами внутреннего воздуха — (•) В проводим луч процесса с численным значением тепло-влажностного отношения

ε = 5 800 кДж/кг Н2О

до пересечения с изотермой приточного воздуха — tП.

Получаем точку с параметрами приточного воздуха — (•) П.

5. Из точки с параметрами наружного воздуха — (•) Н проводим линию постоянного влагосодержания — dН = const.

6. Из точки с параметрами приточного воздуха — (•) П проводим линию постоянного теплосодержания — JП = const до пересечения с линиями:

относительной влажности φ = 65%.

Получаем точку с параметрами увлажнённого и охлаждённого приточного воздуха — (•) О.

постоянного влагосодержания наружного воздуха — dН = const.

Получаем точку с параметрами нагретого в калорифере приточного воздуха — (•) К.

7. Часть нагретого приточного воздуха пропускаем через сотовый увлажнитель, оставшуюся часть воздуха пропускаем по байпасу, минуя сотовый увлажнитель.

8. Смешиваем увлажнённый и охлаждённый воздух с параметрами в точке — (•) О с воздухом, проходящим по байпасу, с параметрами в точке — (•) К в таких пропорциях, чтобы точка смеси — (•) С совместилась с точкой приточного воздуха — (•) П:

• линия КО — общее количество приточного воздуха — GП;
• линия КС — количество увлажнённого и охлаждённого воздуха — GО;
• линия СО — количество воздуха, проходящего по байпасу — GП — GО.

9. Процессы обработки наружного воздуха на J-d диаграмме будут изображаться следующими линиями:

• линия НК — процесс нагревания приточного воздуха в калорифере;
• линия КС — процесс увлажнения и охлаждения части нагретого воздуха в сотовом увлажнителе;
• линия СО — байпасирование нагретого воздуха, минуя сотовый увлажнитель;
• линия КО — смешение увлажнённого и охлаждённого воздуха с нагретым воздухом.

10. Обработанный наружный приточный воздух с параметрами в точке — (•) П поступает в помещение и ассимилирует избытки теплоты и влаги по лучу процесса — линия ПВ. За счёт нарастания температуры воздуха по высоте помещения — grad t. Параметры воздуха изменяются. Процесс изменения параметров происходит по лучу процесса до точки уходящего воздуха — (•) У.

11. Количество воздуха, проходящего через оросительную камеру можно определить по отношению отрезков

12. Необходимое количество влаги для увлажнения приточного воздуха в оросительной камере

Принципиальная схема обработки приточного воздуха в холодный период года — ХП, для 4-го способа, смотри на рисунок 15.

Классификация калориферов по разным признакам

Калориферы включают в конструкцию системы отопления для нагрева воздуха. Существуют следующие группы этих приборов по виду используемого теплоносителя: водяные, электрические, паровые, огневые . Электрические приборы имеет смысл использовать для помещений площадью не более 100 м². Для зданий с большими площадями более рациональным выбором будут калориферы водяные, которые функционируют только при наличии источника тепла.

Производительность калориферов, работающих на таком теплоносителе как пар, регулируют при помощи специальных клапанов, установленных на входной трубе ( )

По конструкционному исполнению эти приборы могут быть одноходовыми, когда теплоноситель в них совершает движение по трубкам, придерживаясь постоянного направления и многоходовыми, в крышках которых имеются перегородки, вследствие чего направление движение теплоносителя постоянно меняется. В продажу поступают 4 модели калориферов водяных и паровых, отличающиеся площадью поверхности нагрева:

• СМ — самая малая с одним рядом труб;
• М — малая с двумя рядами труб;
• С — средняя с трубами в 3 ряда;
• Б — большая, имеющая 4 ряда труб.

Галерея изображений

Фото из

По типу задействованного в нагреве теплоносителя калориферы делятся на водяные, паровые, огневые и электрические

В обогреве частных, коммерческих и производственных объектов чаще всего применяются паровые и водяные калориферы

— самый простой вариант в установке, подключении и обслуживании, но не слишком рациональный с экономической точки зрения

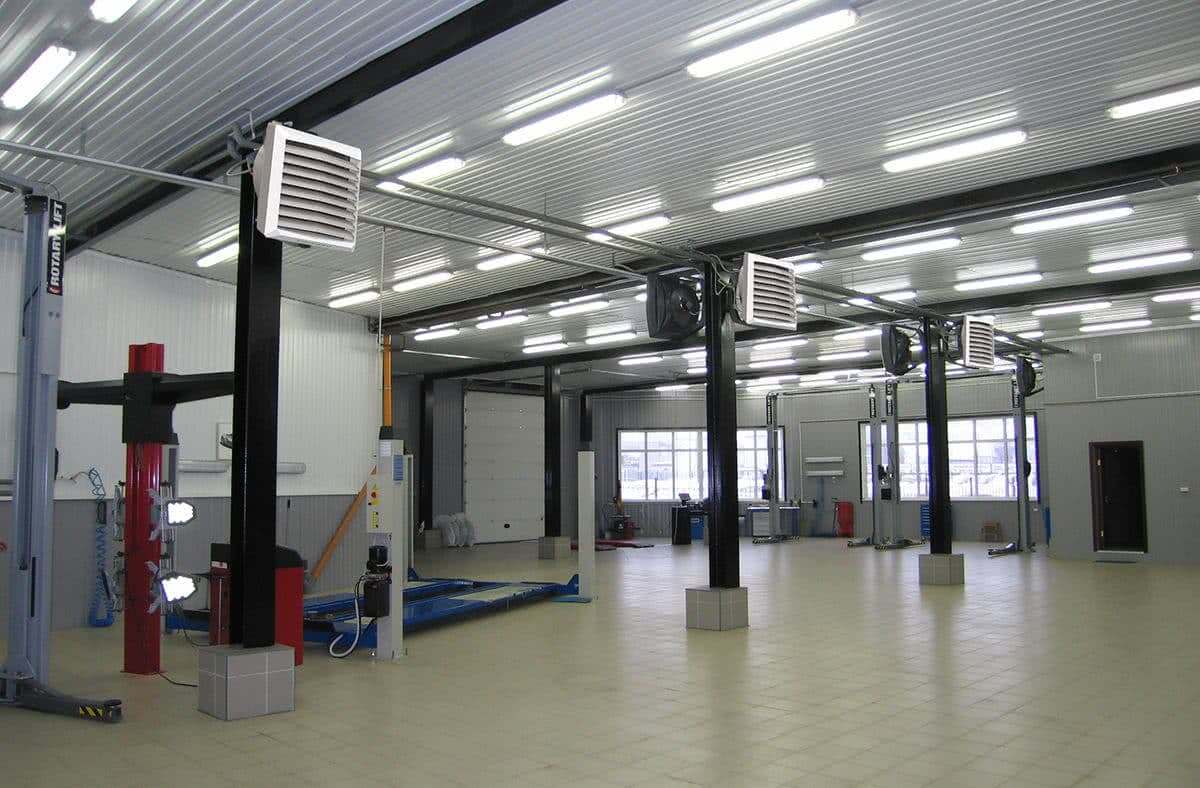

Водяной калорифер в производственном помещении

Паровой калорифер на остекленной террасе

Компактный электрический нагреватель воздуха

Паровая спирально-навивная модель

Виды теплообменников в калориферах

Водяные и паровые калориферы могут быть двух видов: ребристыми и гладкотрубными. Первые в свою очередь делятся еще на два типа: пластинчатые и спирально-навивные. Конструкция бывает одноходовой или многоходовой. В многоходовых устройствах имеются перегородки, благодаря которым направление потока меняется. Трубки располагаются в 1-4 ряда.

Калорифер, работающий на воде, состоит из металлической, чаще прямоугольной рамы, внутри которой размещены ряды трубок и вентилятор. Подключение выполняется к котлу или ЦСО с помощью выходных патрубков. Вентилятор располагается с внутренней стороны, он нагнетает воздух в теплообменник. Для управления мощностью и выходной температурой воздуха используются 2-х или 3-ходовые вентили. Приборы устанавливают на потолок или на стену.

Существует три разновидности водяных и паровых калориферов.

Гладкотрубный теплообменник

Особенности использования:

• минимальная температура входного потока – –20°C;
• требования к чистоте воздуха – не более 0,5 мг/м3 по показателю запыленности.

Ребристые. За счет ребристых элементов увеличивается площадь теплоотдачи, поэтому при прочих равных условиях ребристые калориферы более производительные, чем гладкотрубные. Пластинчатые модели отличаются тем, что на трубки насаживаются пластины, еще больше увеличивающие площадь поверхности теплоотдачи. В навивных наматывается стальная гофрированная лента.

Водяной калорифер: принцип действия и предназначение

Водяные калориферы используют для подогрева воздуха в различных помещениях, где отсутствует централизованное отопление. Также они предназначены для систем вентиляции или кондиционирования. Этот вид калориферов является климатическим оборудованием, служащим как теплоутилизатор, наполненный промежуточным теплоносителем. Теплоноситель в данном оборудовании – это подогретая или горячая вода.

Калорифер паровой от водяного отличается тем, что в качестве теплоносителя в приборе служит сухой насыщенный пар. Это более усовершенствованные модели обогревателей, поэтому цена калорифера такого класса на порядок выше.

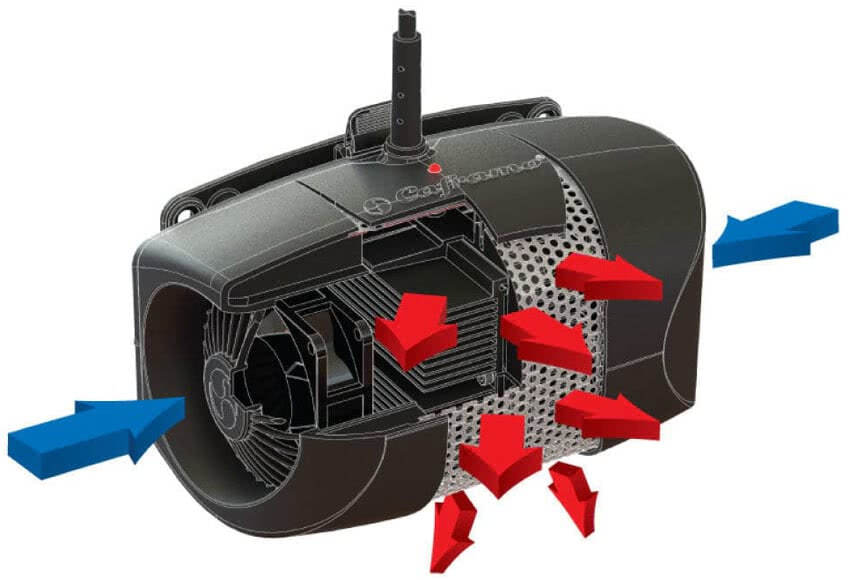

Принцип действия калорифера отопления: синие стрелки — холодный воздух, красные стрелки — тёплый воздух

Воздухонагреватель водяной: особенности конструкции и функционирования устройства

Водяной обогреватель имеет очень высокий уровень производительности. Это возможно, благодаря широкому температурному диапазону, колеблющемуся от 70 до 110°С. Перепад температур создает сам калорифер. Конструкция прибора представляет собой трубчатый корпус из металла, покрытый реберными пластинами.

Наиболее распространенным видом воздухонагревателей считается водяной калорифер с перпендикулярным потоком. Его используют в разных вентиляционных устройствах. При этом вода движется противоположно потоку воздуха, в прямоугольном направлении. В результате вода поднимается по каналам снизу-вверх, пузырьки воздуха поступают вверх устройства, а оттуда выводятся через специальные воздухоотводы.

В любом водном калорифере в обязательном порядке должен быть установлен узел обвязки, представляющий собой специальный компонент устройства, отвечающий за подведение к теплообменнику горячей воды.

Конструкция водяного калорифера включает такие обязательные детали:

• насос для циркуляции теплоносителя;
• трехходовой клапан;
• арматура конструкции;
• блок управления;
• узел для обвязки, контролирующий производительность калорифера и препятствующий его заморозке.

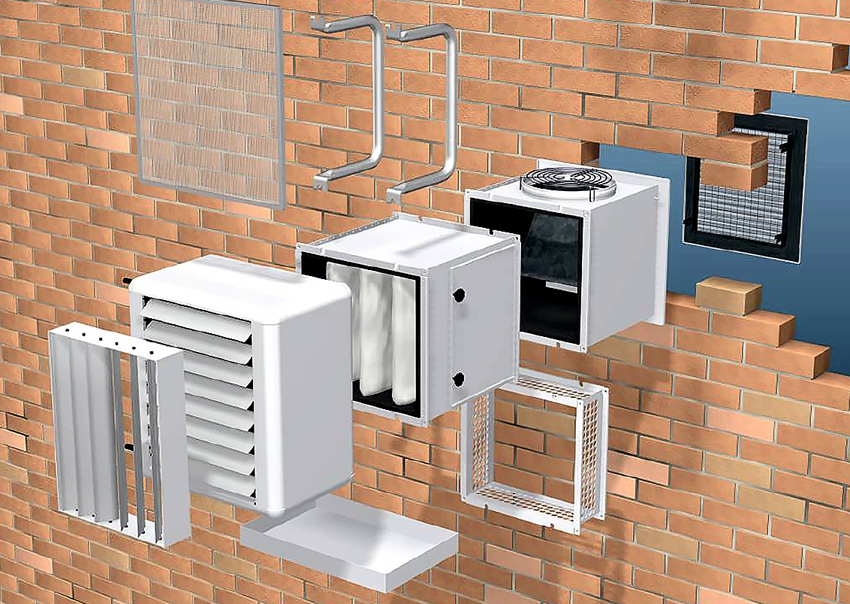

Схема строения электрического калорифера

Калорифер водяной для приточной вентиляции: принцип работы и сфера использования

Калорифер электрический для приточной вентиляции используют для подогрева или, наоборот, для охлаждения воздуха, который поступает с улицы. Устанавливают такие приборы в середине канала вентиляции. Агрегат создает благотворный микроклимат, независимо от времени года. Канальные калориферы используют в помещениях с разной площадью. Работа калорифера для приточной вентиляции будет особенно эффективна в просторных цехах, теплицах, складских помещениях, которые оборудованы соответствующей вентиляционной системой.

Приточная установка с водяным калорифером считается самым эффективным способом отопления или охлаждения в помещениях с большой площадью. Наиболее актуальна их эксплуатация зимой, когда воздух, который поступает сквозь вентиляционную приточную систему, требует подогрева.

Агрегаты устанавливают в середине канала вентиляции, имеющий круглое или прямоугольное сечение. Воздух, поступающий с улицы, пропускается сквозь систему фильтрации и попадает в калорифер для приточной вентиляции, где происходит его нагрев за счет тепла, который отдает водяная отопительная система, поступающая к теплообменнику через канал воздухонагревателя.

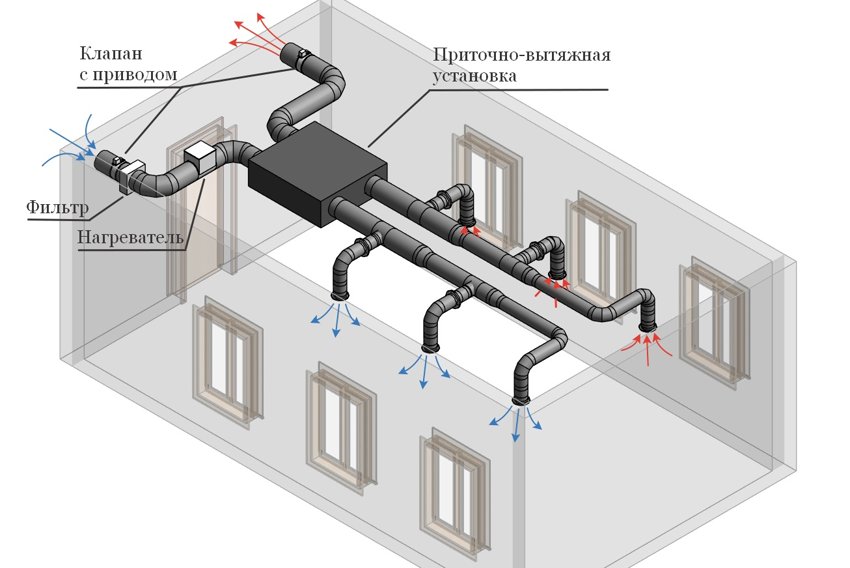

Схема установки калориферов в приточную вентиляцию

Приточные установки с электрическим калорифером также обеспечивают поступление в помещение свежего, чистого, прохладного воздуха. При этом через вентиляционную систему выходят отработанные массы. Как в промышленности, так и в быту более востребованы приточные установки с электрокалорифером, работающие от сети.

Расчет вентиляции помещения в зависимости от числа людей

Второй сравнительно простой способ вычисления производительности вентиляционной системы – по числу находящихся в помещении людей. При этом в калькулятор вентиляции достаточно внести число пользователей и указать степень их активности.

Вычисления ведутся по формуле

L = N х Lнорм

Где L — необходимая производительность вентилирующей системы, м3/ч;

N — число людей;

Lнорм — расход воздушной смеси на человека, согласно нормативам (объем).

Последний показатель принимается согласно санитарно-гигиеническим нормам:

• спокойствие (отдых, сон) — 20 м3/ч;
• умеренная активность — 40 м3/ч;
• активная деятельность (физическая работа, тренировки) — 60 м3/ч.

Таким образом, для комнаты с теми же, что и в предыдущем примере расчета вентиляции, размерами (20 м.кв.) при одновременной умеренной активности 5 человек (офисная работа) потребуется мощность системы

L = 5 х 40 = 200 м.куб.

Если речь идет не о частном доме, а об общественном заведении, следует руководствоваться другими показателями.

Однако для таких помещений производительность вентиляции рассчитывается индивидуально, в ходе проектирования системы (или здания в целом), и кратность воздухообмена считается только дополнительным, проверочным показателем.

Эффективность использования калориферов вместо радиаторов отопления

Циркулирующий по радиаторам водяного отопления теплоноситель, передает тепловую энергию окружающему воздуху путем теплового излучения, а также посредством движения конвекционных потоков нагретого воздуха вверх, поступления остывшего воздуха снизу.

Калорифер, кроме этих двух пассивных способов передачи тепловой энергии, прогоняет воздух через систему нагретых элементов с гораздо большей площадью и интенсивно передает им тепло. Оценить эффективность калориферов и вентиляторов позволить простой расчет стоимости установленного оборудования для одних и тех же задач.

Пример отопления калориферами помещения сервиса технического обслуживания автомобилей.

Например, необходимо сравнить стоимость радиаторов и калориферов для отопления выставочного зала автосалона с учетом выполнения норм СНИП.

Теплотрасса одна и та же, теплоноситель одной температуры, обвязку и монтаж при упрощенном расчете затрат на основное оборудование можно не учитывать. Для несложного расчета берем известную норму 1 кВт на 10 м2 отапливаемой площади. Зал площадью 50х20 = 1000 м2 минимально требует 1000/10 = 100 кВт.  С учетом запаса в 15% расчетная минимально необходимая теплопроизводительность отопительного оборудования – 115 кВт.

При использовании радиаторов. Берем одни из наиболее распространенных биметаллических радиаторов Rifar Base 500 x10 (10 секций), одна такая панель выдает 2,04 кВт. Минимально необходимое количество радиаторов составит 115/2,04 = 57 шт. Сразу стоит учитывать, что разместить в таком помещении 57 радиаторов неразумно и практически невозможно. При цене прибора на 10 секций в 7 000 рублей, затраты на покупку радиаторов составят 57*7000 = 399 000 рублей.

При отопления калориферами. Для отопления прямоугольной площади с целью равномерного распределения тепла делаем подбор из 5 водяных калориферов Ballu BHP-W3-20-S производительностью 3200 м3/час каждый с близкой суммарной мощностью: 25*5 = 125 кВт. Затраты на оборудование составят 22900*5 = 114 500 рублей.

Основная область применения калориферов – организация отопления помещений с большими пространствами для движения воздуха:

• производственные цеха, ангары, склады;
• спортивные залы, выставочные павильоны, ТРЦ;
• сельскохозяйственные фермы, теплицы.

Компактное устройства, позволяющие быстро нагревать воздух от 70°C до 100°C, легко встраиваемые в общую систему автоматического управления отоплением целесообразно использовать в сооружениях с надежным доступом к теплоносителю (воде, пару, электроэнергии).

Преимуществами водяных калориферов являются:

1. Высокая рентабельность использования (низкая стоимость оборудования, высокая теплоотдача, легкость и дешевизна монтажа, минимальные эксплуатационные расходы).
2. Быстрый нагрев воздуха, легкость изменения и локализация потока тепла (тепловые завесы и оазисы).
3. Надежность конструкции, легкость автоматизации и современный дизайн.
4. Безопасность в применении даже в зданиях с повышенной опасностью.
5. Крайне компактные размеры при высокой теплопроизводительности.

Недостатки этих приборов связаны со свойствами теплоносителя:

1. При температуре ниже нуля, калорифер легко заморозить. Не слитая вовремя вода из трубок может их порвать в случае отключения от магистрали.
2. При применении воды с большим количеством примесей тоже можно вывести прибор из строя, поэтому использование в быту без фильтров и подключение к центральной системе – нецелесообразны.
3. Стоит отметить, что калориферы сильно сушат воздух. При использовании, например, в выставочном зале, необходима увлажняющая климатическая техника.

Как делать расчет калорифера вентиляции

В нашем климате в холодное время года крайне важно осуществлять нагрев воздуха, который приходит в дом снаружи через вентиляцию. Если в помещении при вентиляции нет тепло-избытков, то входящий воздух должен подогреваться до той же температуры, что царит внутри помещения. В этом случае система отопления компенсирует потерю теплоты через ограждение

Но в той ситуации, когда отопление комбинируется с приточным видом вентиляции, то приточный воздух должен быть теплее, нежели воздух внутри помещения. Но если в комнате есть теплоизбыток, то входящий воздух должен иметь меньшую температуру, чем воздух, находящийся внутри. Это обеспечит ассимилиляцию тех самых теплоизбытков

В этом случае система отопления компенсирует потерю теплоты через ограждение. Но в той ситуации, когда отопление комбинируется с приточным видом вентиляции, то приточный воздух должен быть теплее, нежели воздух внутри помещения. Но если в комнате есть теплоизбыток, то входящий воздух должен иметь меньшую температуру, чем воздух, находящийся внутри. Это обеспечит ассимилиляцию тех самых теплоизбытков.

Здесь важно, сказать, что температура входящего в помещение воздуха напрямую зависит от способа его подачи. И определяться она должна после расчета приточных струй в зависимости от условий нормируемых параметров воздушной среды. Именно по этой причине важно правильно рассчитать мощность калорифера, который и занимается регулировкой температуры приточного воздуха

Именно по этой причине важно правильно рассчитать мощность калорифера, который и занимается регулировкой температуры приточного воздуха. Какие виды калориферов вентиляции существуют?

Какие виды калориферов вентиляции существуют?

Первым делом важно определиться с видом такого калорифера. Выбирая калорифер нужно учитывать такие нюансы, как его мощность, климат местности, производительность устройства, габариты помещения, в котором он должен быть установлен. Так согласно с этими параметрами можно выбирать между такими видами калориферов:

Так согласно с этими параметрами можно выбирать между такими видами калориферов:

• электрокалорифер приточной вентиляции;
• водяной калорифер.

Если говорить об электрических таких приборах, то стоит подчеркнуть, что их конструкция построена на базе переработки электрики в тепло. Это обеспечивается нагревом спирали из проволоки или же металлической нити. Таким образом тепло идет к воздушному потоку. Такие калориферы простые при монтаже, а также они доступны. Но в то же время они потребляют большое количество электроэнергии. Именно по этой причине данный воздухонагреватель лучше всего использовать вместе с рекуператором. Благодаря этому на целую четверть можно уменьшить уровень расходов электричества.

При этом такие водяные устройства для осуществления вентиляции стоят порядком дороже, но она не употребляют столько энергии и, следовательно, обойдутся вам дешевле. Вдобавок его можно даже применять в больших помещениях, так как они обладают высоким уровнем производительности. Из недостатков водяного калорифера можно назвать то, что он может обмерзнуть при очень низких температурах.

Как правильно осуществлять расчет?

Один из нюансов выбора типа калорифера является его расчет. А для того чтобы правильно определить мощность такого устройства вовсе не нужно проводить какие-либо сложные вычисления или манипуляции

Важно просто вычислить температуру воздуха на входе и выходе

В той ситуации, когда снаружи воздух упал к минимальной отметке не на долгий срок, можно не брать во внимание максимальное значение температуры и тогда в расчет можно брать более низкое значение мощности такого устройства

При расчете мощности калорифера вентиляции нужно тоже учесть и дополнительные данные воздухообмена. Этот показатель можно определить, взяв в расчет производительность вентиляции. Затем данные два параметра нужно умножить на теплоемкость воздуха и поделить это значение на тысячу. Сума мощности калорифера должна соответствовать сумме напряжению сети.

Определение мощности котла

Базисом системы отопления выступают разные виды котлов: жидко- или твердотопливные, электрические или газовые.

Котел – это центральный узел системы отопления, который генерирует тепло. Основной характеристикой котла есть его мощность, а именно скорость преобразования количество теплоты за единицу времени.

Произведя расчеты тепловой нагрузки на отопление получим требуемую номинальную мощность котла.

• Sпомещения– общая площадь отапливаемого помещения;
• Руделльная– удельная мощность относительно климатических условий.

Но эта формула не учитывает тепловые потери, которых достаточно в частном доме.

Ркотла=(Qпотерь*S)/100, где

• Ркотла– мощность котла;
• Qпотерь– потери тепла;
• S – отапливаемая площадь.

Расчетную мощность котла необходимо увеличить. Запас необходим, если планируется использование котла для подогрева воды для ванной комнаты и кухни.

В большинстве систем отопления частных домов рекомендуется обязательно использовать расширительный резервуар, в котором будет храниться запас теплоносителя. Каждый частный дом нуждается в горячем водоснабжении

К – будет равен 1.25, то есть расчётная мощность котла будет увеличена на 25%.

Таким образом, мощность котла предоставляет возможность поддерживать нормативную температуру воздуха в комнатах здания, а также иметь начальный и дополнительный объём горячей воды в доме.

Что это такое и для чего нужен?

Калорифер – это специальное устройство, предназначенное для обеспечения теплообмена за счет нагревания воздушного потока с помощью соприкосновения его с определенным количеством нагревающих элементов.

Устанавливается такой агрегат в вентиляционных системах как в комплексе с моноблочными конструкциями, так и в виде отдельно стоящих модулей.

Как работает и устройство?

В зависимости от того, какой источник тепла используется, калориферы подразделяются на водяные, электрические и паровые.

В подавляющем большинстве случаев теплопередающие элементы калориферов представляют собой стальные трубы с оребренной поверхностью. Именно оребрение помогает увеличить площадь и, соответственно, эффективность теплоотдачи. Внутри таких труб проходит нагревающий или охлаждающий теплоноситель, а снаружи – воздушные потоки, охлаждаемые или нагреваемые при контакте с трубами.

Реберная структура устройства представляет собой металлические пластины, насаженные на трубки, либо навитую на них ленту или тонкую проволоку.

Принцип действия калориферов основан на том, что теплоноситель имеет больший коэффициент теплоотдачи по отношению к потокам воздуха.

Энергоэффективность калорифера зависит от коэффициента теплоотдачи устройства при определенных энергозатратах. Иными словами, чем больше тепла агрегат способен отдать при неизменных энергетических затратах, тем выше его эффективность.

Устройство способно значительно нагреть проходящие через него воздушные потоки – поднять их температуру на 70-110 градусов, поэтому использовать калорифер можно даже при минимальных температурах (до -25 градусов).

Устанавливаться калорифер может по двум схемам воздухообмена – по принципу смешения рециркуляционного и приточного воздуха, а также в замкнутой системе рециркуляции воздуха. Для систем принудительной или искусственной вентиляции это условие неактуально, так как через калорифер воздух прогоняется с помощью канальных вентиляторов.

Расчет сети воздуховодов

Для помещений, где будет установлена канальная вентиляция, расчет воздуховодов состоит в определении необходимого рабочего давления вентилятора с учетом потерь, скорости воздушного потока и допустимого уровня шума.

Давление воздушного потока создается вентилятором и определяется его техническими характеристиками. Эта величина зависит от геометрических параметров воздуховода (круглое или прямоугольное сечение), его длины, количества поворотов сети, переходов, распределителей. Чем больше производительность, которую обеспечивает приточная вентиляция, а, соответственно, и рабочее давление, тем больше скорость воздуха в воздуховоде. Однако при возрастании скорости воздушного потока увеличивается уровень шума. Уменьшить скорость и уровень шума можно, применяя воздуховоды большего диаметра, что не всегда возможно в жилых помещениях. Для комфортного самочувствия человека скорость воздуха в помещении должна быть в пределах от 2,5 до 4 м/с и уровень шума 25 Дб.

Составить пример расчета вентиляции можно, лишь имея параметры помещения и техническое задание. Оказать помощь в выполнении предварительных расчетов, дать квалифицированную консультацию, а также оформить соответствующие документы могут специализированные фирмы, которые зачастую осуществляют также проектирование и монтаж вентиляции.

Похожие записи:

Идеи поделки на тему «белый цветок» 11 видов крыш частных домов и их особенности Стены из осб внутри дома Разновидности, характеристики и применение эпоксидных клеев Сайдинг под камень / как применить фасадные панели под камень? Что такое сухой гидрозатвор для канализации
